基于CorelDRAW的地图制图研究

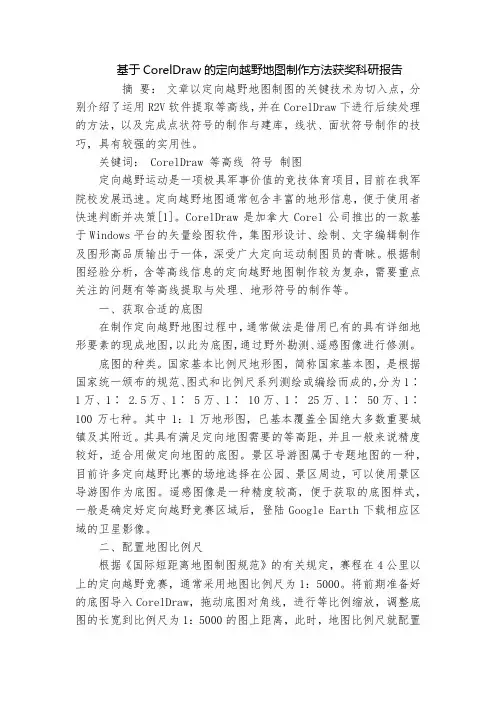

基于CorelDraw的定向越野地图制作方法获奖科研报告摘要：文章以定向越野地图制图的关键技术为切入点，分别介绍了运用R2V软件提取等高线，并在CorelDraw下进行后续处理的方法，以及完成点状符号的制作与建库，线状、面状符号制作的技巧，具有较强的实用性。

关键词： CorelDraw 等高线符号制图定向越野运动是一项极具军事价值的竞技体育项目，目前在我军院校发展迅速。

定向越野地图通常包含丰富的地形信息，便于使用者快速判断并决策[1]。

CorelDraw是加拿大Corel公司推出的一款基于Windows平台的矢量绘图软件，集图形设计、绘制、文字编辑制作及图形高品质输出于一体，深受广大定向运动制图员的青睐。

根据制图经验分析，含等高线信息的定向越野地图制作较为复杂，需要重点关注的问题有等高线提取与处理、地形符号的制作等。

一、获取合适的底图在制作定向越野地图过程中，通常做法是借用已有的具有详细地形要素的现成地图，以此为底图，通过野外勘测、遥感图像进行修测。

底图的种类。

国家基本比例尺地形图，简称国家基本图，是根据国家统一颁布的规范、图式和比例尺系列测绘或编绘而成的，分为1∶1万、1∶ 2.5万、1∶ 5万、1∶ 10万、1∶ 25万、1∶ 50万、1∶100万七种。

其中1：1万地形图，已基本覆盖全国绝大多数重要城镇及其附近。

其具有满足定向地图需要的等高距，并且一般来说精度较好，适合用做定向地图的底图。

景区导游图属于专题地图的一种，目前许多定向越野比赛的场地选择在公园、景区周边，可以使用景区导游图作为底图。

遥感图像是一种精度较高，便于获取的底图样式，一般是确定好定向越野竞赛区域后，登陆Google Earth下载相应区域的卫星影像。

二、配置地图比例尺根据《国际短距离地图制图规范》的有关规定，赛程在4公里以上的定向越野竞赛，通常采用地图比例尺为1：5000。

将前期准备好的底图导入CorelDraw，拖动底图对角线，进行等比例缩放，调整底图的长宽到比例尺为1：5000的图上距离，此时，地图比例尺就配置完成了。

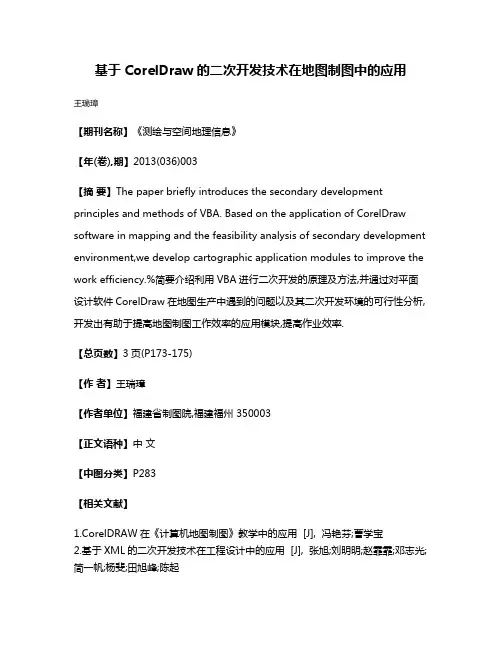

基于CorelDraw的二次开发技术在地图制图中的应用王瑞璋【期刊名称】《测绘与空间地理信息》【年(卷),期】2013(036)003【摘要】The paper briefly introduces the secondary development principles and methods of VBA. Based on the application of CorelDraw software in mapping and the feasibility analysis of secondary development environment,we develop cartographic application modules to improve the work efficiency.%简要介绍利用VBA进行二次开发的原理及方法,并通过对平面设计软件CorelDraw在地图生产中遇到的问题以及其二次开发环境的可行性分析,开发出有助于提高地图制图工作效率的应用模块,提高作业效率.【总页数】3页(P173-175)【作者】王瑞璋【作者单位】福建省制图院,福建福州 350003【正文语种】中文【中图分类】P283【相关文献】1.CorelDRAW在《计算机地图制图》教学中的应用 [J], 冯艳芬;曹学宝2.基于XML的二次开发技术在工程设计中的应用 [J], 张旭;刘明明;赵霏霏;邓志光;简一帆;杨斐;田旭峰;陈起3.基于VSTA的CorelDRAW二次开发在地图制图中的应用 [J], 吴泽权;陈葵庄;覃涛4.基于EPS软件平台的二次开发技术在基础地理数据检查中的应用 [J], 彭剑飞;潘元5.基于.NET的AutoCAD二次开发技术在石化工程设计中的应用 [J], 任柱因版权原因，仅展示原文概要，查看原文内容请购买。

的宏。

图13运用VBA编译自动生成CMYK色表的宏应用多种软件精心制作出的地图,最后一般会通过CorelDraw来出图印刷或喷绘。

在CorelDraw菜单栏下,选择文件———为彩色输出中心做准备,点选搜集与文档相关联的所有文件,复制字体,生成PDF文件,便会生成一个专门用于印刷或喷绘的文件夹。

但在印刷或喷绘过程中,由于机器的型号、油墨的色值、纸张的选择等多种因素,会影响打印质量,使预先调配好的颜色并不能达到预期效果,尤其是出图数量不大的情况下而采用的打印机喷绘,色差更为严重。

[5]由此可见,制作出一套专用于某次印刷工序或某一打印机的色表很有必要。

但一套色表,以CMYK色彩模式为例,即使色值密度选为50,需要绘制的色块也要八十个,加上文本注释、标题、横纵坐标等,需要绘图2文本框内可输入用户需要的色值密度,本次输入“100”程序运行结果如图3所示。

生成色表之后,可以在菜单栏下选择文件———打印设置中点选设置打印参数”,将色表打印出来,并根据该打印出的色表来配比地图的颜色。

色表的制作不仅仅适用于地图制图领域,还可以应用于其他图像设计领域,图像设计必然会涉及到颜色配比,只要涉及到颜色配比表便有其不可或缺的独到用处。

图3设置宏的快捷启动项当对CorelDraw VBA熟悉之后,作业员可能会用VBA编译出经常使用的宏,如果每次都通过菜单栏下的工具———Visual Basic———播放来选择运行宏,会很繁琐而不便。

可以通过如下的方法,将宏添加在菜单栏中,不需要每次都去窗口中寻找,方便快捷。

步骤如下:打开菜单栏下的工具———自定义,点击命令栏,新建一个命令栏“我的工具”,如图4所示。

图4然后点击命令,在下拉窗口中选择宏,选中需要的宏,鼠标左键拖拽到新建的命令栏中,如图5所示,确定即可。

图5(下转第152页)根据其规律编译出解决问题的宏,。

、三维总力。

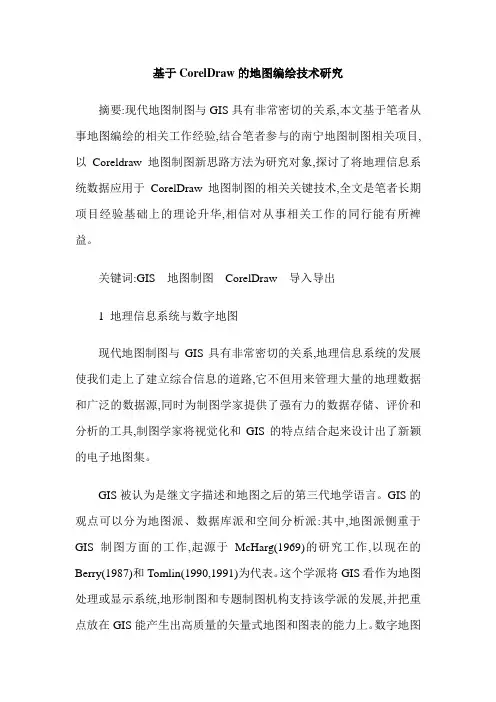

CorelDraw软件在地图制作中的应用作者：韩晓琳来源：《环球市场信息导报》2014年第06期CorelDraw软件在地图制作中有着极高的应用价值，随着GIS技术的高速发展，CorelDraw软件在地图制作中的应用功能和效率得到不断提高。

该文对CorelDraw的主要功能进行了介绍分析，并在此基础上就如何将基于CorelDraw的地图制作的关键技术和方法进行了介绍，期望为同行提供可行的参考。

信息化背景下，地图的制作与地理信息系统（GIS）有着密切的联系，随着GIS系统的不断完善，和现代地图制作事业的信息化发展，各类GIS软件不断涌现，并逐渐被应用到地图制作工作中，对提升地图制作的效率和质量发挥了重要的作用。

本文将以CorelDraw为例，就如何更好地应用GIS系统开展地图制作工作进行分析和探讨。

1 CorelDraw软件的主要功能分析CorelDraw软件有着强大的编辑功能，主要体现在以下几个方面：编辑修改功能。

CorelDraw软件设计出的图形是一种矢量图形，使用极为方便，且显示美观，软件应用功能强大，在地图制作过程中，具有以下几项几项编辑修改功能：制作符号库。

CorelDraw软件可制作符号库，以供地图编制过程中调用；利用“形状”工具可对图片进行修改，可通过增删结合点改变点的类型，并通过操控曲线形状控制点达到编辑目的。

导入与导出功能。

通过CorelDraw软件所生成的表格和文字，可以进行任意修改和编辑，大小、间距、对其、调位等操作均可实现，此外，可通过CorelDraw中的“编辑—插入新物体”这项操作来插入由office软件所生成的表格或文字，并对其进行进一步编辑和修改，为制图人员带来了极大的便利，CorelDraw的导入导出功能主要包括：1）导入功能。

即通过上述操作导入office软件中生成的文字或表格，文字或表格的格式可以是Dwg、PS、AI、EPS、BMP、Dxf等等，作为地图制作过程中的图形、数据补充；2）导出功能。

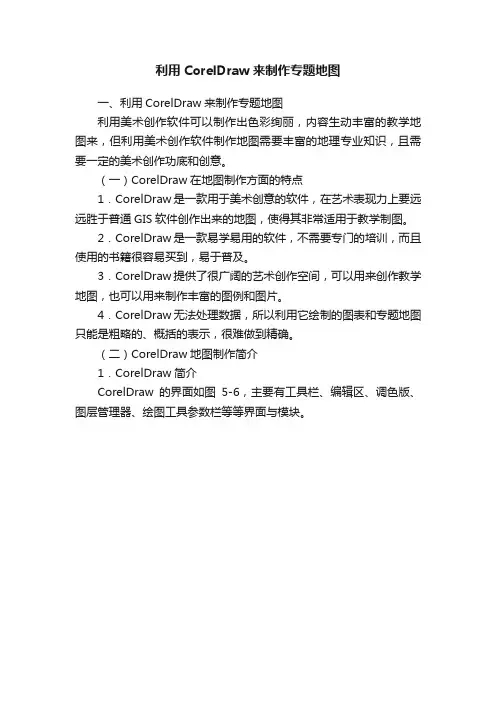

利用CorelDraw来制作专题地图一、利用CorelDraw来制作专题地图利用美术创作软件可以制作出色彩绚丽，内容生动丰富的教学地图来，但利用美术创作软件制作地图需要丰富的地理专业知识，且需要一定的美术创作功底和创意。

（一）CorelDraw在地图制作方面的特点1．CorelDraw是一款用于美术创意的软件，在艺术表现力上要远远胜于普通GIS软件创作出来的地图，使得其非常适用于教学制图。

2．CorelDraw是一款易学易用的软件，不需要专门的培训，而且使用的书籍很容易买到，易于普及。

3．CorelDraw提供了很广阔的艺术创作空间，可以用来创作教学地图，也可以用来制作丰富的图例和图片。

4．CorelDraw无法处理数据，所以利用它绘制的图表和专题地图只能是粗略的、概括的表示，很难做到精确。

（二）CorelDraw地图制作简介1．CorelDraw简介CorelDraw的界面如图5-6，主要有工具栏、编辑区、调色版、图层管理器、绘图工具参数栏等等界面与模块。

图5-6 CorelDraw基本工作界面本小节主要选取CorelDraw与地图制作密切相关的工具和菜单指令进行介绍，至于CorelDraw的其他功能就留给读者自己探索了。

2．常用的工具和命令介绍在CorelDraw中有主要用以下的一些工具进行地图的绘制：（1）（1）绘线工具组：这组工具主要用来绘制各种曲线。

其中是手绘工具，利用它可以绘制直线和任意的线条；是贝塞尔工具，利用它可以绘制非常完美的弧线。

它们的主要作用是勾绘地图的线条和区域的边界，以及地图上的线状要素。

（2）（2）节点编辑工具节点编辑根据用来选中和编辑各类线上的点，不但可以改变线的形态还可以进行线的合并等操作。

（3）（3）“图层管理”窗口作图时，不可能所有的图形和图象都集中在一个图层里，适当的分层可以易于管理，提高效率。

“图层管理”窗口可以管理任何的图层，使您的工作井井有条。

（4）“排列”菜单下的“结合”和“分离”选项这两个选项非常有用，是进行勾绘公共边界的操作时常用的命令。

巧用CorelDRAW绘地图CorelDRAW画图主要利用两个特性：一是图层遮盖，即图层在上的或同一层中位于上层的对象遮盖底层对象，二是每一对象包含轮廓属性和填充属性两部分。

因此，科学地设置图层，恰当地运用图层遮盖是绘制地图的关键。

普通地图大致分为六大要素：注记、居民地、水系、交通、地貌、境界。

在计算机制图中，一般习惯于将这些要素按点元、线元和面元来分类。

注记、符号等点状要素即为点元；公路、铁路、水涯线、境界线、居民地和绿地边线等用轮廓线来表示的对象即为线元；一些填充区域是面元。

对于注记、符号等一般性要素，CorelDRAW与其他软件类似。

本文主要介绍用CorelDRAW制作地图的一些特殊要素的技巧，包括绘制技巧和关系处理技巧等。

公路、街道的制作地图上很多公路和街道都表示成两条一定间距的细平行线，而CorelDRAW没有平行线输入功能，可将其视为两条宽度不等的线的重叠，这样就能得到类似两条平行线的效果。

具体实施办法为：先用贝塞尔曲线工具绘出公路中心线（如图1），按设计的线型、宽度、颜色（黑色、橘红色等）进行编辑，并用这条中心线复制、粘贴得到一条新线，叠加于其上，然后将上层线编辑成细一些、颜色不同的线。

两线相叠，俨然是两条平行线，线宽等于上下两条线粗细之差的一半，间距等于上层线的宽度，而改变这些参数也极为方便。

同理，只需将底层线条编辑成虚线即可制作规划公路。

与此相仿，将上层线条编辑成虚线，将底层线条编辑成黑色或灰色实线即可得到铁路（如图2）。

城区图中纵横交错的街道，只需把底层实线置于同一层，上层白线置于上一层即可，且不会有线条打架的现象（如图2的交叉处）。

陡坎、堤坝的制作陡坎、堤坝在地图中很常见，但由于CorelDRAW中不存在这样的线型，制作起来比较棘手。

但CorelDRAW的文本编辑中有一个很好的功能路径文字（即文本按路径排列），利用这个功能，以中心线为路径，沿路径排列上字体合适的I或1（如图3），之后，点击路径上的文本I或1，便可按需要编辑文本属性及文本与路径的位置关系，这样就可方便地得到陡坎、堤坝。

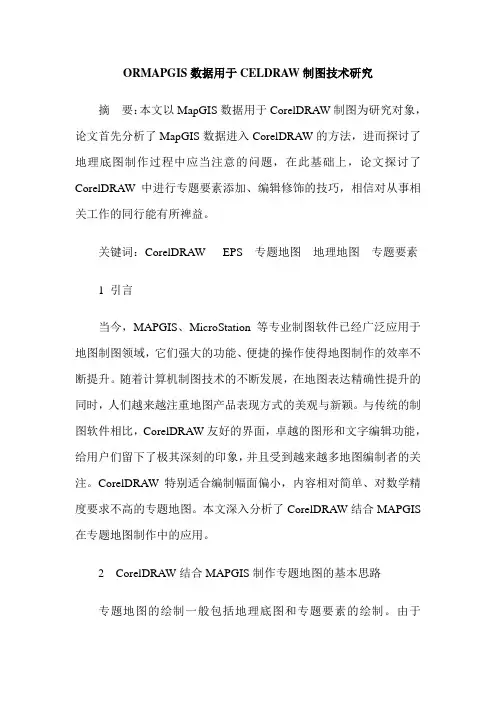

ORMAPGIS数据用于CELDRAW制图技术研究摘要：本文以MapGIS数据用于CorelDRAW制图为研究对象，论文首先分析了MapGIS数据进入CorelDRAW的方法，进而探讨了地理底图制作过程中应当注意的问题，在此基础上，论文探讨了CorelDRAW中进行专题要素添加、编辑修饰的技巧，相信对从事相关工作的同行能有所裨益。

关键词：CorelDRAW EPS 专题地图地理地图专题要素1 引言当今，MAPGIS、MicroStation等专业制图软件已经广泛应用于地图制图领域，它们强大的功能、便捷的操作使得地图制作的效率不断提升。

随着计算机制图技术的不断发展，在地图表达精确性提升的同时，人们越来越注重地图产品表现方式的美观与新颖。

与传统的制图软件相比，CorelDRAW友好的界面，卓越的图形和文字编辑功能，给用户们留下了极其深刻的印象，并且受到越来越多地图编制者的关注。

CorelDRAW特别适合编制幅面偏小，内容相对简单、对数学精度要求不高的专题地图。

本文深入分析了CorelDRAW结合MAPGIS 在专题地图制作中的应用。

2 CorelDRAW结合MAPGIS制作专题地图的基本思路专题地图的绘制一般包括地理底图和专题要素的绘制。

由于MAPGIS是成熟的制图软件，并且已为广大的制图人员所熟知和掌握。

在利用CorelDRAW结合MAPGIS进行专题地图制作的过程中，首先，在MAPGIS中对地理底图进行制作和编辑处理，而后再进入CorelDRAW中进行专题要素的添加和图面效果的完善。

3 MAPGIS数据进入CorelDRAW的方法MAPGIS数据进入CorelDRAW有两种途径：其一，将MAPGIS 数据中Wt(点)、Wl（线）、Wp（面）文件转换成*.dxf格式，经AutoCAD 软件，将其存为12版本dxf格式，导入CorelDRAW软件。

其二、将MAPGIS软件中的底图数据导出EPS文件，导入CorelDRAW软件。
