基于CorelDraw的地图编绘技术研究摘要：随着科学技术的发展，CorelDraw其非凡的设计能力广泛应用于平面设计及印前处理，成为地理信息系统领域应用最为广泛的专题地图制作软件之一，该软件有很好的矢量符号库扩充功能，符号无级缩放功能。

本文分析了CorelDraw的地图编绘技术研究的相关方面。

关键词：CorelDraw；地图编绘；GIS1、GIS空间数据用于地图制图的特点以及优势1.1、GIS空间数据用于地图制图的特点(1)GIS空间数据具有很多的优点，主要表现在其规范性比较好且逻辑性也是比较强，从而使得数据比价容易进行筛选。

（2）IS空间数据标注的选择性更强。

它适用于很多的地方，例如在公路的相关数据中，能够根据要求对道路的相关情况进行选择，主要包括道路编码、道路名称和技术等级等或它们的组合，且它的修改也是非常的简单，这是对于一些常规数据，如CAD数据相比起最大的优点。

（3）在地图投影和比例尺设定方面具有很大的特点，它能够很快的对地图投影和比例尺进行设定，其主要是要根据出版的尺寸、比例尺以及目的等方面来决定。

（4）其还有一个好处就是非常的准确，它能使得各种符号、装饰和原图没有一点出入。

（5）同时它利用数字化的数据，能够很好的防止出现各种问题，且对于制度的精度也会得到很大的提高。

（6）方便资料的保存和重复使用。

1.2、CorelDRAW制图优势主要是体现在图形软件重要的处理功能的相关方面，因为CorelDRAW图形软件的特点是图形处理功能极强，对于不同种的数据都能处于兼容的状态，同时也能很好的对数据间的转换、排版的方面进行处理，它能够直接输出PS格式直接用于印刷。

而对于符号化功能也是更为强大，它能够直接对点、线、面、文字和颜色等进行一次性的更改，从而方便用户能够独立建立自己的符号库，使得制图效率得到很大提升。

以下是CorelDRAW图形处理的几个主要的功能：(1)编辑修改功能CorelDRAW图形软件是一种矢量图形设计软件，功能强大，使用方便，显示美观。

的宏。

图13运用VBA编译自动生成CMYK色表的宏应用多种软件精心制作出的地图,最后一般会通过CorelDraw来出图印刷或喷绘。

在CorelDraw菜单栏下,选择文件———为彩色输出中心做准备,点选搜集与文档相关联的所有文件,复制字体,生成PDF文件,便会生成一个专门用于印刷或喷绘的文件夹。

但在印刷或喷绘过程中,由于机器的型号、油墨的色值、纸张的选择等多种因素,会影响打印质量,使预先调配好的颜色并不能达到预期效果,尤其是出图数量不大的情况下而采用的打印机喷绘,色差更为严重。

[5]由此可见,制作出一套专用于某次印刷工序或某一打印机的色表很有必要。

但一套色表,以CMYK色彩模式为例,即使色值密度选为50,需要绘制的色块也要八十个,加上文本注释、标题、横纵坐标等,需要绘图2文本框内可输入用户需要的色值密度,本次输入“100”程序运行结果如图3所示。

生成色表之后,可以在菜单栏下选择文件———打印设置中点选设置打印参数”,将色表打印出来,并根据该打印出的色表来配比地图的颜色。

色表的制作不仅仅适用于地图制图领域,还可以应用于其他图像设计领域,图像设计必然会涉及到颜色配比,只要涉及到颜色配比表便有其不可或缺的独到用处。

图3设置宏的快捷启动项当对CorelDraw VBA熟悉之后,作业员可能会用VBA编译出经常使用的宏,如果每次都通过菜单栏下的工具———Visual Basic———播放来选择运行宏,会很繁琐而不便。

可以通过如下的方法,将宏添加在菜单栏中,不需要每次都去窗口中寻找,方便快捷。

步骤如下:打开菜单栏下的工具———自定义,点击命令栏,新建一个命令栏“我的工具”,如图4所示。

图4然后点击命令,在下拉窗口中选择宏,选中需要的宏,鼠标左键拖拽到新建的命令栏中,如图5所示,确定即可。

图5(下转第152页)根据其规律编译出解决问题的宏,。

、三维总力。

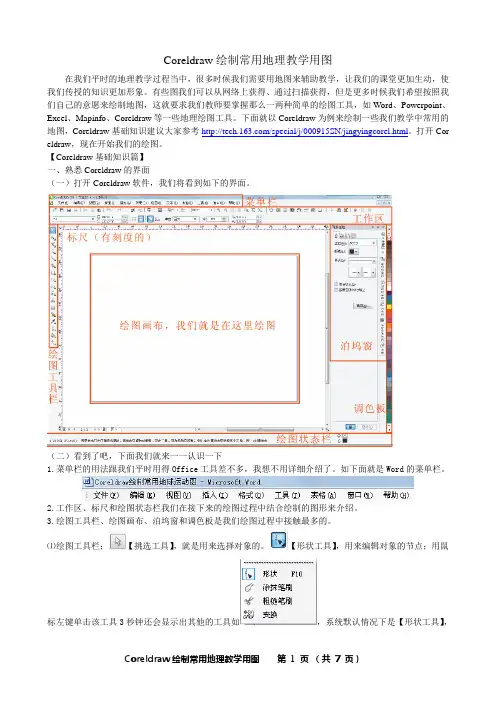

Coreldraw绘制常用地理教学用图在我们平时的地理教学过程当中，很多时候我们需要用地图来辅助教学，让我们的课堂更加生动，使我们传授的知识更加形象。

有些图我们可以从网络上获得、通过扫描获得，但是更多时候我们希望按照我们自己的意愿来绘制地图，这就要求我们教师要掌握那么一两种简单的绘图工具，如Word、Powerpoint、Excel、Mapinfo、Coreldraw等一些地理绘图工具。

下面就以Coreldraw为例来绘制一些我们教学中常用的地图，Coreldraw基础知识建议大家参考/special/j/000915SN/jingyingcorel.html。

打开Cor eldraw，现在开始我们的绘图。

【Coreldraw基础知识篇】一、熟悉Coreldraw的界面（一）打开Coreldraw软件，我们将看到如下的界面。

（二）看到了吧，下面我们就来一一认识一下1.菜单栏的用法跟我们平时用得Office工具差不多，我想不用详细介绍了。

如下面就是Word的菜单栏。

2.工作区、标尺和绘图状态栏我们在接下来的绘图过程中结合绘制的图形来介绍。

3.绘图工具栏、绘图画布、泊坞窗和调色板是我们绘图过程中接触最多的。

⑴绘图工具栏：【挑选工具】，就是用来选择对象的。

【形状工具】，用来编辑对象的节点；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【形状工具】，也可以用快捷键F10调出【形状工具】。

【裁剪工具】，和Word里面的用法一样；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【裁剪工具】。

【缩放工具】，我想这个不用我啰嗦了吧，地球人都知道；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【缩放工具】，这里要说明的一点是，【缩放工具】默认的是放大，配合Shift键一起使用时缩小。

【手绘工具】，和Word里面自由曲线的用法一样，就好比我们用铅笔在白纸上面绘图，想画什么就画什么，前提是你要能够控制好鼠标哦；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【手绘工具】，也可以用快捷键F5调出。

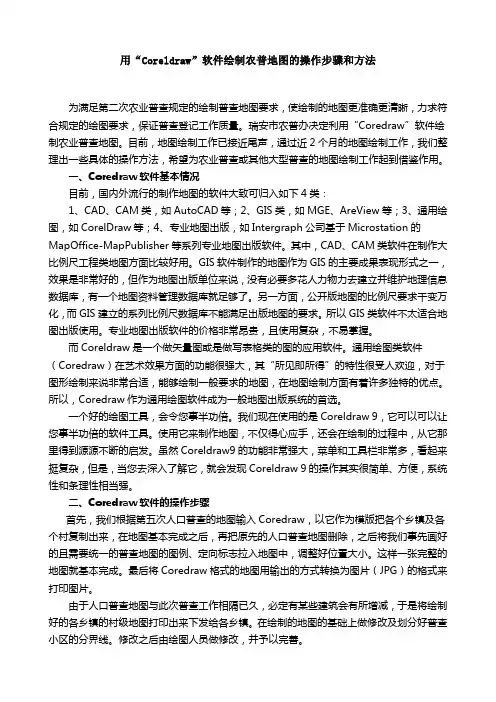

用“Coreldraw”软件绘制农普地图的操作步骤和方法为满足第二次农业普查规定的绘制普查地图要求，使绘制的地图更准确更清晰，力求符合规定的绘图要求，保证普查登记工作质量。

瑞安市农普办决定利用“Coredraw”软件绘制农业普查地图。

目前，地图绘制工作已接近尾声，通过近2个月的地图绘制工作，我们整理出一些具体的操作方法，希望为农业普查或其他大型普查的地图绘制工作起到借鉴作用。

一、Coredraw软件基本情况目前，国内外流行的制作地图的软件大致可归入如下4类：1、CAD、CAM类，如AutoCAD等；2、GIS类，如MGE、AreView等；3、通用绘图，如CorelDraw 等；4、专业地图出版，如Intergraph公司基于Microstation的MapOffice-MapPublisher 等系列专业地图出版软件。

其中，CAD、CAM类软件在制作大比例尺工程类地图方面比较好用。

GIS软件制作的地图作为GIS的主要成果表现形式之一，效果是非常好的，但作为地图出版单位来说，没有必要多花人力物力去建立并维护地理信息数据库，有一个地图资料管理数据库就足够了。

另一方面，公开版地图的比例尺要求千变万化，而GIS建立的系列比例尺数据库不能满足出版地图的要求。

所以GIS类软件不太适合地图出版使用。

专业地图出版软件的价格非常昂贵，且使用复杂，不易掌握。

而Coreldraw是一个做矢量图或是做写表格类的图的应用软件。

通用绘图类软件（Coredraw）在艺术效果方面的功能很强大，其“所见即所得”的特性很受人欢迎，对于图形绘制来说非常合适，能够绘制一般要求的地图，在地图绘制方面有着许多独特的优点。

所以，Coredraw作为通用绘图软件成为一般地图出版系统的首选。

一个好的绘图工具，会令您事半功倍。

我们现在使用的是Coreldraw 9，它可以可以让您事半功倍的软件工具。

使用它来制作地图，不仅得心应手，还会在绘制的过程中，从它那里得到源源不断的启发。

目录一、启动 (3)二、CorelDraw X5基本功能简介 (4)1、界面与工具栏 (4)2、标尺、网格和辅助线 (5)3、基本图形绘制 (6)4、常用操作 (7)三、图层管理 (9)1、图层管理 (9)2、图层编辑 (10)3、其它功能 (11)四、点状符号与符号库 (13)1、创建和应用符号 (13)2、编辑和删除符号 (13)3、共享符号 (14)4、符号库 (15)5、弧形与饼形 (17)五、线状符号绘制 (19)1、线条属性设置 (19)2、形状工具 (20)3、线编辑 (21)4、双线道路绘制 (21)5、虚线道路绘制 (22)6、铁路的绘制 (22)7、境界线的绘制 (22)8、城墙的绘制 (24)9、运河的绘制 (25)六、面状符号绘制 (28)1、双色图案填充 (28)2、房屋晕线符号 (29)3、旱地填充符号 (30)4、自定义填充图案 (31)5、图廓花边图案绘制 (31)6、等高线分层设色 (32)七、地图注记 (33)1、字距调整法 (33)2、沿路径注记法 (33)3、左斜体和耸肩体 (34)4、导入文本文件 (35)八、图幅裁切与图形纠正 (36)1、“相交”功能裁切图幅 (36)2、“透镜放大”功能裁切图幅 (37)3、“图框裁剪”功能裁切图幅 (38)4、对象大小方向调整功能纠正 (39)5、“封套”功能纠正 (41)九、文字和图形的特殊效果 (42)1、封套效果 (42)2、封套效果的预置效果 (42)3、使用“创建自”效果 (43)4、透视效果 (43)5、立体效果 (44)6、阴影效果 (44)7、位图效果 (44)十、专题图制作 (45)1、数字化地图 (45)2、CAD格式导入空间数据 (45)3、EPS/AI格式导入专题图 (51)一、启动桌面上双击启动CorelDraw X5，在“创建新文件”对话框中，设置“原色模式”为CMYK，这样保证“所见即所得”，最后打印出的专题图与屏幕显示的一致。

CorelDRAW专题地图制作CorelDRAW软件的图形编辑功能灵活、方便，形式不拘一格，同时能实现图形、图像和文字的混合排列,并具有多种特效，表现形式生动，十分适合编制小幅面、内容相对简单、对数学精度要求不高的专题地图，尤其适用于城市专题图的编制。

由CorelDRAW编制的地图可以使其艺术性得到了充分展示。

CorelDRAW制作专题地图的步骤为：地理底图的制作、专题要素的制作、图片和文字添加。

下面对CorelDRAW制作专题地图的步骤进行介绍：1 地理地图制作1.1底图数据的获取利用CorelDraw软件绘制专题地图，地理底图的获得通常有以下两种方法：直接导入底图数据，没有数据可以直接利用的，可以把资料底图进行扫描,经过扫描的JPG形式存储的底图是栅格形式，需要进行矢量化。

1.2底图数据的整理和分层工作在上述底图数据的获取方法中，对于第一种方法，我们需要注意底图数据的整理和分层工作。

为了便于CorelDRAW中数据的管理与修改，在制作地理底图的过程中，应当首先对底图数据进行相应的整理，按照点、线、面进行归类,其次要特别注意各要素间的压盖顺序，确保正确无误。

最后，按照点、线、面的顺序依次导出相应的EPS文件。

需要特别强调的是，为了确保导入CorelDRAW后，点、线、面各要素层之间能够精确套合，可以在利用MAPGIS 进行底图编辑的过程中为所有工程文件添加一个共同的外框。

1.3底图数据的比例变换制作专题地图时，往往需要对现有底图数据进行比例变换，才能为专题地图所用。

地理底图编制的过程中，首先应当依据专题地图幅面大小结合所需表达内容的范围确定成图比例尺，依据比例尺的变化，在MAPGIS中对底图数据进行相应的比例变换。

最后再导出EPS文件。

1.4底图要素选取需注意的问题（1）按资格取舍的模式，即建立各要素原始数值与资格值相比较的关系式，凡达到资格者予以保留，否则自动舍去。

（2）按质量标准取舍的模式。

巧用CorelDRAW绘地图CorelDRAW画图主要利用两个特性：一是图层遮盖，即图层在上的或同一层中位于上层的对象遮盖底层对象，二是每一对象包含轮廓属性和填充属性两部分。

因此，科学地设置图层，恰当地运用图层遮盖是绘制地图的关键。

普通地图大致分为六大要素：注记、居民地、水系、交通、地貌、境界。

在计算机制图中，一般习惯于将这些要素按点元、线元和面元来分类。

注记、符号等点状要素即为点元；公路、铁路、水涯线、境界线、居民地和绿地边线等用轮廓线来表示的对象即为线元；一些填充区域是面元。

对于注记、符号等一般性要素，CorelDRAW与其他软件类似。

本文主要介绍用CorelDRAW制作地图的一些特殊要素的技巧，包括绘制技巧和关系处理技巧等。

公路、街道的制作地图上很多公路和街道都表示成两条一定间距的细平行线，而CorelDRAW没有平行线输入功能，可将其视为两条宽度不等的线的重叠，这样就能得到类似两条平行线的效果。

具体实施办法为：先用贝塞尔曲线工具绘出公路中心线（如图1），按设计的线型、宽度、颜色（黑色、橘红色等）进行编辑，并用这条中心线复制、粘贴得到一条新线，叠加于其上，然后将上层线编辑成细一些、颜色不同的线。

两线相叠，俨然是两条平行线，线宽等于上下两条线粗细之差的一半，间距等于上层线的宽度，而改变这些参数也极为方便。

同理，只需将底层线条编辑成虚线即可制作规划公路。

与此相仿，将上层线条编辑成虚线，将底层线条编辑成黑色或灰色实线即可得到铁路（如图2）。

城区图中纵横交错的街道，只需把底层实线置于同一层，上层白线置于上一层即可，且不会有线条打架的现象（如图2的交叉处）。

陡坎、堤坝的制作陡坎、堤坝在地图中很常见，但由于CorelDRAW中不存在这样的线型，制作起来比较棘手。

但CorelDRAW的文本编辑中有一个很好的功能路径文字（即文本按路径排列），利用这个功能，以中心线为路径，沿路径排列上字体合适的I或1（如图3），之后，点击路径上的文本I或1，便可按需要编辑文本属性及文本与路径的位置关系，这样就可方便地得到陡坎、堤坝。

CorelDraw在地图制图中的应用浅谈一、前言在计算机地图制图已经普及的现代制图工艺中，制图软件是制图人员不可缺少的工具。

如MapGIS、AutoCAD、MapInfo、ArcInfo 等都是非常不错的制图软件。

但CorelDraw作为专业的绘图软件，不仅在广告设计业里风靡全球，在地图制图中也具有独特的制图功效和非凡的地图出版质量。

二、CorelDraw与制图CorelDraw是已经发展了多年的功能强大的矢量绘图软件，尤其是它卓越的图形和文字编辑处理功能，已经受到了地图制图和地图出版部门的青睐。

它不仅是一个很好的专题地图绘图软件，而且还是一个能组版并能直接输出EPS文件格式的桌面出版软件。

三、CorelDraw的制图功能1．点编辑功能CorelDraw的文字注记和编辑功能不同于专业的地图制图软件，它有自己的一套点编辑方式。

如：在专业的地图制图软件中，道路路名和水系的注记总是一个一个输入的，相当麻烦；而在CorelDraw里，则不必一个字一个字地输入，只要一个路名或几个路名以字符串的形式一次输入，执行一个“使文本适配路径”的命令就可以沿着道路或河流自动标注，且注记会随着道路或河流的方向变化而自动改变其文字的方向。

2．绘线功能绘线功能是CorelDraw软件最突出的特点，可以说功能齐全完备。

在这组功能里提供了多种各具特色的绘线工具，用户可以根据需要选择。

其中“贝赛尔曲线”工具最具特色，用它绘出的曲线非常平滑，节点很少。

熟练以后速度比绘折线要快得多，可用于扫描跟踪矢量化。

贝赛尔曲线的“节点编辑”功能非常丰富，用“节点编辑”功能可以很方便地进行一系列曲线编辑工作，如：曲线形状改动、线段连接与分割和曲线光滑与锐化等。

3．造区功能CorelDraw除了普染色填充以外，还有图案花纹填充、PostScript填充和渐变色填充等各种填充方式，大大提高了地图的表现能力。

4．特效效果功能在 CorelDraw软件中提供了大量的特殊效果的滤镜工具，如立体效果、阴影效果和变形效果等。

关于CorelDRAW VBA的地图制图符号化设计研究摘要：计算机技术引入地图学以来,对其建设和发展起到了巨大的促进作用,各种制图软件也应运而生。

CorelDraw软件使用方便,能精确编辑任何线条、图形和文字,在平面设计中越来越受地图制图者的关注,十分适合编制小幅面、内容相对简单、数学精度不高的专题地图,尤其适用于城市专题图集的编制,能有效展示地图的艺术性效果。

关键词：CorelDRAW；VBA；制图符号化1CorelDraw与VBA概述CorelDraw是近年来被广泛应用在地图制图领域的矢量图处理软件,相对于传统的地图制图软件ArcGis、 MapGis等,作为专业的图形图像软件,在地图的美观性上,coreldraw有其无法比拟的优越性,在菜单文件选项下,它有专门的“为彩色输出做准备”一项。

应用ArcGis做初期的数据采集与库管理工作,然后应用MapGis做初步的地图成图、注记标注等,最后用CorelDraw进行图面美化与细节修饰等。

VBA(Visual Basic for Applications)是Microsoft Visual Basic(VB)面向对象程序开发环境的一个子集,是新一代标准宏语言。

VBA使用Visual Basic Editor交互开发环境和VB语言操作应用程序的对象来增强应用程序的功能。

VBA为用户提供了一套客户化CorelDraw应用程序的图形用户界面,用户可以对应用程序中的对象进行有效地操作和处理。

VBA使用VB语言,由于它多用于集成到别的应用程序并对应用程序的函数进行客户化,它才加上了“for Applications”,称作VBA。

2关于CorelDRAW VBA的地图制图符号化设计2.1点要素符号化CorelDRAW中符号替换主要包括两种方法:一是手动替换，即将新符号复制拖动到原始符号位置，然后删除原始符号，但某些矢量点要素尺寸极小，肉眼无法识别，而且这种方法人工干预强、效率低，不适宜大批量的符号处理;二是建立点状符号库，但是新绘制的符号入库前，必须合并成单一的图形对象，而且所有组成部分都必须封闭。
