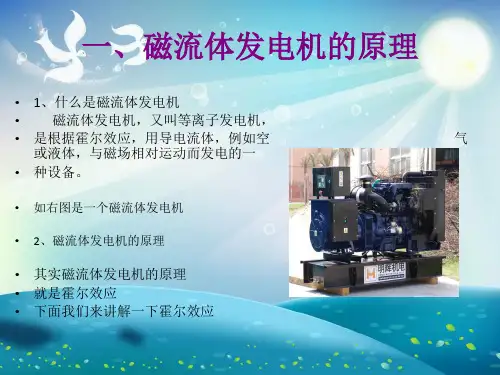

磁流体发电机课件

磁流体发电需要高温等离子体作为工作介质，如何稳定控制 等离子体状态是关键。
磁流体发电的技术瓶颈与挑战
• 系统集成与优化技术：如何将各个组件高效集成 并优化系统性能，降低制造成本是另一大挑战。
磁流体发电的技术瓶颈与挑战
03
技术更新换代
成本控制
环境保护
随着科技发展，磁流体发电技术需要不断 更新换代以满足更高的能源需求。
实验结果与分析
结果分析
实验结果表明，磁流体发电机的性能受到多种因素的影响，包括磁场强 度、流体温度和流速等。
通过调整实验参数，可以优化磁流体发电机的性能，提高其发电效率。
模拟研究与结果分析
01
模拟方法
02
使用数值模拟软件，如ANSYS Maxwell或COMSOL
Multiphysics等，建立磁流体发电机的数学模型。
《磁流体发电简述》ppt课件
目录
• 磁流体发电的基本原理 • 磁流体发电的应用 • 磁流体发电的发展现状与前景 • 磁流体发电的实验研究与模拟 • 结论与展望
01
磁流体发电的基本原理
磁流体发电的定义
• 磁流体发电：利用高温、高速的导电流体在磁场中受 到洛伦兹力作用而产生的电动势进行发电的技术。
磁流体发电能够为航天器提供高 效、可靠的能源，尤其在深空探 测任务中，能够确保能源的持续 供应。
推进系统优化
磁流体发电技术也可应用于航天 器的推进系统，提高推进效率， 减少推进剂的消耗。
磁流体发电在工业领域的应用
高效能源利用
磁流体发电技术能够提高工业生产过 程中的能源利用效率，降低能耗和生 产成本。
降低磁流体发电成本，使其在市场上更具 竞争力是当前的重要任务。
随着环保意识的提高，如何实现磁流体发 电的环保生产也是一大挑战。

发电技术
燃煤磁流体发电技术--亦称为等离子体发电，就是磁流体发电的典型应用，燃烧煤而得到的2.6×106℃以上 的高温等离子气体并以高速流过强磁场时，气体中的电子受磁力作用，沿着与磁力线垂直的方向流向电极，发出 直流电，经直流逆变为交流送入交流电。
磁流体发电本身的效率仅20%左右，但由于其排烟温度很高，从ቤተ መጻሕፍቲ ባይዱ流体排出的气体可送往一般锅炉继续燃烧 成蒸汽，驱动汽轮机发电，组成高效的联合循环发电，总的热效率可达50%～60%，是正在开发中的高效发电技术 中最高的。同样，它可有效地脱硫，有效地控制NOx的产生，也是一种低污染的煤气化联合循环发电技术。
发电流程
在磁流体发电技术中，高温陶瓷不仅关系到在2000～3000K磁流体温度能否正常工作，且涉及通道的寿命， 亦即燃煤磁流体发电系统能否正常工作的关键，高温陶瓷的耐受温度最高已可达到3090K。
磁流体发电比一般的火力发电效率高得多，但在相当长一段时间内它的研制进展不快，其原因在于伴随它的 优点而产生了一大堆技术难题。磁流体发电机中，运行的是温度在三、四千度的导电流体，它们是高温下电离的 气体。为进行有效的电力生产，电离了的气体导电性能还不够，因此，还要在其中加入钾、铯等金属离子。但是， 当这种含有金属离子的气流，高速通过强磁场中的发电通道，达到电极时，电极也随之遭到腐蚀。电极的迅速腐 蚀是磁流体发电机面临的最大难题。另外，磁流体发电机需要一个强大的磁场，人们都认为，真正用于生产规模 的发电机必须使用超导磁体来产生高强度的磁场，这当然也带来技术和设备上的难题。最近几年，科学家在导电 流体的选用上有了新的进展，发明了用低熔点的金属（如钠、钾等）作导电流体，在液态金属中加进易挥发的流 体（如甲苯、乙烷等）来推动液态金属的流动，巧妙地避开了工程技术上一些难题，制造电极的材料和燃料的研 制方面也有了新进展。但想一下子省钱省力地解决磁流体发电中技术、材料等方面的所有难题是不现实的。随着 新的导电流体的应用，技术难题逐步解决，磁流体发电的前景还是乐观的。在美国，磁流体发电机的容量已超过 千瓦；日本、德国、波兰等许多国家都在研制碘流体发电机。我国也已研制出几台不同形式的磁流体发电机。

解析：由题意可知圆形线圈A上产生的感生电动势 ΔB E＝n S＝100×0.02×0.2 V＝0.4 V， Δt E 0.4 V 电路中的电流 I＝ R ＋R ＝ 4 Ω＋6 Ω＝0.04 A. 1 2 电容器充电时的电压 UC＝IR2＝0.04 A×6 Ω＝0.24 V， 2 s后电容器放电的电荷量 Q＝CUC＝30×10－6 F×0.24 V ＝7.2×10－6 C. 答案：0.24 V 7.2×10－6 C
F的方向竖直向下．在力F的作用下，自由电子沿导体向 下运动，使导体下端出现过剩的负电荷，导体上端出现过剩 的正电荷．结果使导体上端D的电势高于下端C的电势，出现 由D指向C的静电场．此电场对电子的作用力F′是向上的，与 洛伦兹力的方向相反．随着导体两端正、负电荷的积累，场 强不断增强，当作用在自由电子上的静电力F′与洛伦兹力F 互相平衡时，DC两端便产生了一个稳定的电势差．如果用另 外的导线把CD两端连接起来，由于D端电势比C端高，自由 电子在静电力的作用下将在导线框中沿顺时针方向流动，形 成逆时针方向的感应电流如图乙所示．电荷的流动使CD两端 积累的电荷减少，洛伦兹力又不断地使电子从D端运动到C端， 从而在CD两端维持一个稳定的电动势．
我们知道，常温下的气体是绝缘体，须在6000℃以上才能 电离，这样的高温是难以达到的．为使气体在较低温度下 (3000℃左右)就能电离，可在高温燃烧的气体中添加一定比例 (1%)的容易电离的低电离电位物质(如钾、铯等碱金属化合 物)．磁流体发电机燃烧室产生的高温等离子体经喷管提高流 速，以高温高速进入发电通道，切割磁感线产生电磁感应，并 在电极壁的两极上形成电动势．或者说，离子在洛伦兹力的作 用下，不断奔向两电极，从而形成电势差对外供电．
变化的磁场在闭合导体所在空间产生电场，导体内

设A、B平行金属板的面积为S，两极板间的距离为l，磁场磁感
应强度为B，等离子气体的电阻率为ρ，喷入气体的速度为v，
板外电阻为R.当正、负离子所受静电力和洛伦兹力平衡时，两
极板间达到的最大电势差为U(即电源电动势)，则q
U l
＝qvB，
即U＝Blv.
磁流体发电机
(4)电源内阻：r＝ρlS.
(5)回路电流：I＝r＋UR.
垂直磁场方向射入A、C两板之间，则稳定时下列说法中正确的是( BC) A.极板A是电源的正极
B.极板B是电源的正极
C.电源的电动势为Bdv
D.电源的电动势为Bqv
磁流体发电机
小结
创新微课
结构
磁流体发电机
原理
ห้องสมุดไป่ตู้
qU ＝qvB l
同学，下节再见
创新微课 现在开始
磁流体发电机
磁流体发电机
创新微课
磁流体发电机
(1)原理：等离子气体喷入磁场，正负离子在 洛伦兹力的作用下发生偏转而聚集在A、B板 上，产生电势差，它可以把离子的动能通过磁 场转化为电能.
(2)电源正、负极判断：根据左手定则可判断出图中的B是发电机的正极.
磁流体发电机
创新微课
(3)电源电动势U：
创新微课
磁流体发电机
创新微课
例题(多选)磁流体发电是一项新兴技术，它可把气体的内能直接转化为电
能，图是它的示意图，平行金属板A、C间有一很强的磁场，将一束等离
子体(即高温下电离的气体，含有大量正、负带电离子)喷入磁场，两极板
间便产生电压，现将A、C两极板与电阻R相连，两极板间距离为d，正对
面积为S，等离子体的电阻率为ρ，磁感应强度为B，等离子体以速度v沿
