霍尔效应的理解和应用湖北省恩施高中陈恩谱一、霍尔效应1、预设条件：通有电流I 的导体，处在磁场B 中。

2、霍尔效应：（1）载流子的偏转导体通有电流，实际上是导体内的自由电荷（载流子）发生了定向移动；这种定向移动的电荷，必然受到磁场对它们的洛伦兹力作用而偏转。

（2）导体垂直磁场的两侧面的电势差载流子侧向偏转的结果，是导体垂直磁场的两个侧面出现正负电荷的累积，进而在两侧面间形成垂直导体中电流方向的电场E （霍尔电场），进而在导体两侧面间形成电势差。

（3）载流子对电势高低的影响如图①所示，若载流子是负电荷，则载流子在洛伦兹力作用下会向下偏转，使得导体下表面积累负电荷，与此同时，上表面失去负电荷而带上正电，从而使得上表面电势高于下表面；反过来，如图②所示，若载流子是正电荷，则载流子在洛伦兹力作用下也会向下偏转，使得导体下表面积累正电荷，与此同时，上表面失去正电荷而带上负电，从而使得下表面电势高于上表面。

二、霍尔电压1、稳定电压的产生载流子沿着导线定向移动时，不仅受到洛伦兹力qvB 作用，还受到霍尔电场力qE 的作用，洛伦兹力促使载流子偏转，电场力阻碍载流子偏转，但只要电场力还小于洛伦兹力，载流子就会继续向导体侧面偏转；随着载流子持续偏转，导体两侧面电荷累积增多，霍尔电场增强，电场力增大，当导体两侧面累积电荷足够多、霍尔电场足够强时，电场力与洛伦兹力平衡，载流子就不再偏转，导体两侧的电荷量达到稳定，霍尔电场不再变化，则两侧面间的电势差达到稳定，这个电势差就被称之为霍尔电压，符号为U H 。

2、霍尔电压的计算设霍尔电场场强为E ，则由平衡条件，有0=-qvB qE ，导体两侧面间的电势差——即霍尔电压为Ed U H =，联立得Bdv U H =。

其中，v 是载流子在到体内沿着导线定向移动的平均速率，设导体单位体积内自由电荷数为n ，每个载流子的电荷量为q ，导体沿着磁场方向的厚度为h ，则导体垂直电流方向的横截面积为hd S =，有nqSv I =，解得nqSIv =，代入Bdv U H =，得hBInq U H ⋅=1。

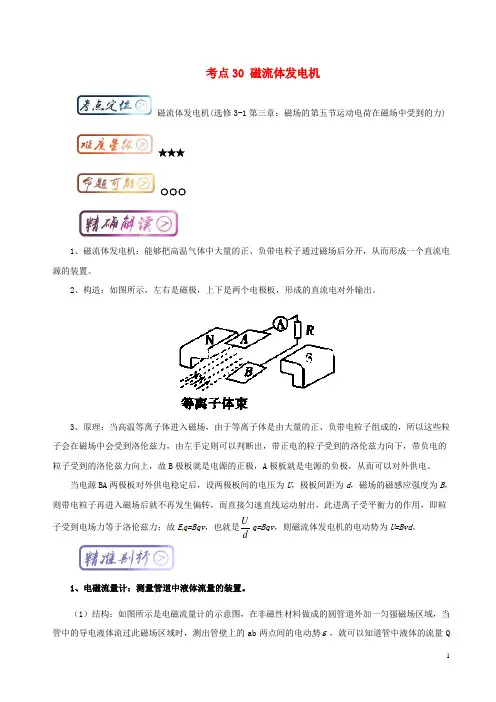

考点30 磁流体发电机磁流体发电机(选修3-1第三章：磁场的第五节运动电荷在磁场中受到的力)★★★○○○1、磁流体发电机：能够把高温气体中大量的正、负带电粒子通过磁场后分开，从而形成一个直流电源的装置。

2、构造：如图所示，左右是磁极，上下是两个电极板，形成的直流电对外输出。

3、原理：当高温等离子体进入磁场，由于等离子体是由大量的正、负带电粒子组成的，所以这些粒子会在磁场中会受到洛伦兹力，由左手定则可以判断出，带正电的粒子受到的洛伦兹力向下，带负电的粒子受到的洛伦兹力向上，故B极板就是电源的正极，A极板就是电源的负极，从而可以对外供电。

当电源BA两极板对外供电稳定后，设两极板间的电压为U，极板间距为d，磁场的磁感应强度为B，则带电粒子再进入磁场后就不再发生偏转，而直接匀速直线运动射出，此进离子受平衡力的作用，即粒子受到电场力等于洛伦兹力；故Eq=Bqv，也就是Udq=Bqv，则磁流体发电机的电动势为U=Bvd。

1、电磁流量计：测量管道中液体流量的装置。

（1）结构：如图所示是电磁流量计的示意图，在非磁性材料做成的圆管道外加一匀强磁场区域，当管中的导电液体流过此磁场区域时，测出管壁上的ab两点间的电动势 ，就可以知道管中液体的流量Q——单位时间内流过液体的体积（s m /3）。

已知管的直径为D ，磁感应强度为B 。

（2）原理：a ，b 两点的电势差是由于带电粒子受到洛伦兹力在管壁的上下两侧堆积电荷产生的。

到一定程度后上下两侧堆积的电荷不再增多，a ，b 两点的电势差达到稳定值ε，此时，洛伦兹力和电场力平衡：qE qvB =，D E ε=，DB v ε=，圆管的横截面积241D S π=故流量BD Sv Q 4πε==。

（3）注意的问题：①流量计是带电粒子在复合场中的运动，但原先只有磁场，电场是自行形成的，在分析其他问题时，要注意这类情况的出现。

②联系宏观量I 和微观量的电流表达式nevS I =是一个很有用的公式。

专题五速度选择器与磁流体发电机基本知识点1．速度选择器：(1)平行板中电场强度E和磁感应强度B互相垂直，这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．(2)带电粒子能够匀速沿直线通过速度选择器时的速度是v＝EB.(见下图)2．速度选择器的工作原理（1）粒子受力特点：同时受方向相反的电场力和磁场力作用。

（2）粒子匀速通过速度选择器的条件：电场力和洛伦兹力平衡：qE=qvB，解得v=EB，速度大小只有满足v=EB的粒子才能做匀速直线运动。

若v＜EB，电场力大，粒子向电场力方向偏，电场力做正功，动能增加．若v＞EB，洛伦兹力大，粒子向磁场力方向偏，电场力做负功，动能减少．3．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能．(2)根据左手定则，如下图中的B板是发电机正极．(3)磁流体发电机两极板间的距离为d，等粒子体速度为v，磁场磁感应强度为B，则两极板间能达到的最大电势差U＝Bdv.4．磁流体发电机的工作原理将等离子气体垂直于磁场方向喷入匀强磁场，正、负离子在洛伦兹力作用下发生上下偏转而聚集到A 、B 板上，产生电势差．设平行金属板A 、B 的面积为S ，相距L ，等离子气体的电阻率为ρ，喷入气体速率为v ，板间磁场的磁感应强度为B ，板外电阻为R ，当正、负离子受到的洛伦兹力和静电力大小相等时，匀速通过A 、B 板间，此时A 、B 板上聚集的电荷最多，板间电势差最大，大小即为电源的电动势E ．沿从S 极向N 极方向观察，电路如图乙所示，此时：q E L ＝Bq v ，则电动势E ＝BL v ，电源内阻r ＝ρL S由闭合电路欧姆定律知，通过R 的电流I ＝E R ＋r ＝BL v R ＋ρL S ＝BL v S RS ＋ρL ． 例题分析一、速度选择器例1 如图所示为一速度选择器，也称为滤速器的原理图。

K 为电子枪，由枪中沿KA 方向射出的电子，速率大小不一。

当电子通过方向互相垂直的匀强电场和匀强磁场后，只有一定速率的电子能沿直线前进，并通过小孔S 。

考点30 磁流体发电机磁流体发电机(选修3-1第三章：磁场的第五节运动电荷在磁场中受到的力)★★★○○○1、磁流体发电机：能够把高温气体中大量的正、负带电粒子通过磁场后分开，从而形成一个直流电源的装置。

2、构造：如图所示，左右是磁极，上下是两个电极板，形成的直流电对外输出。

3、原理：当高温等离子体进入磁场，由于等离子体是由大量的正、负带电粒子组成的，所以这些粒子会在磁场中会受到洛伦兹力，由左手定则可以判断出，带正电的粒子受到的洛伦兹力向下，带负电的粒子受到的洛伦兹力向上，故B极板就是电源的正极，A极板就是电源的负极，从而可以对外供电。

当电源BA两极板对外供电稳定后，设两极板间的电压为U，极板间距为d，磁场的磁感应强度为B，则带电粒子再进入磁场后就不再发生偏转，而直接匀速直线运动射出，此进离子受平衡力的作用，即粒子受到电场力等于洛伦兹力；故E q=Bqv，也就是Udq=Bqv，则磁流体发电机的电动势为U=Bvd。

1、电磁流量计：测量管道中液体流量的装置。

（1）结构：如图所示是电磁流量计的示意图，在非磁性材料做成的圆管道外加一匀强磁场区域，当管中的导电液体流过此磁场区域时，测出管壁上的ab两点间的电动势 ，就可以知道管中液体的流量Q ——单位时间内流过液体的体积（sm/3）。

已知管的直径为D，磁感应强度为B。

（2）原理：a ，b 两点的电势差是由于带电粒子受到洛伦兹力在管壁的上下两侧堆积电荷产生的。

到一定程度后上下两侧堆积的电荷不再增多，a ，b 两点的电势差达到稳定值ε，此时，洛伦兹力和电场力平衡：qE qvB =，D E ε=，DB v ε=，圆管的横截面积241D S π=故流量BD Sv Q 4πε==。

（3）注意的问题：①流量计是带电粒子在复合场中的运动，但原先只有磁场，电场是自行形成的，在分析其他问题时，要注意这类情况的出现。

②联系宏观量I 和微观量的电流表达式nevS I =是一个很有用的公式。

洛伦兹力与现代科技（核心考点精讲精练）1. 高考真题考点分布题型考点考查考题统计选择题速度选择器2024年江西卷计算题质谱仪2024年甘肃卷选择题磁流体发电机2024年湖北卷2. 命题规律及备考策略【命题规律】高考对洛伦兹力与现代科技的考查除了几个省份有考查以外，其他省份考查频度不是太高，题目多以选择题或计算题的形式出现，选择题大多较为简单，计算题难度较大。

【备考策略】1.理解和掌握电磁场中各类仪器的原理。

2.能够利用电磁场中各类仪器的工作原理处理有关问题。

【命题预测】重点关注生活和科学领域中与洛伦兹力有关的新技术的应用，明确应用的原理。

考点一 电磁组合场中的各类仪器（1）作用测量带电粒子质量和分离同位素的仪器。

（2）原理(如图所示)①加速电场：qU ＝12mv 2。

②偏转磁场：qvB ＝mv 2r ，l ＝2r ，由以上两式可得r ＝1Bm ＝qr 2B 22U ，q m ＝2UB2r 2。

1．如图所示为质谱仪原理示意图。

由粒子源射出的不同粒子先进入速度选择器，部分粒子沿直线通过速度选择器的小孔进入偏转磁场，最后打在MN 之间的照相底片上。

已知速度选择器内的电场的场强为E ，磁场磁感应强度为B 0，偏转磁场的磁感应强度为2B 0，S 1、S 2、S 3是三种不同的粒子在照相底片上打出的点。

忽略粒子的重力以及粒子间的相互作用，下列说法正确的是（ ）A ．打在S 3位置的粒子速度最大B ．打在S 1位置的粒子速度最大C ．如果射入偏转磁场的粒子质量为m 、电荷量为q ，则粒子的轨迹半径为2mEqB D ．如果氕（11H ）核和氘（21H ）核都进入偏转磁场，则其在磁场中运动的时间之比为1：2【答案】D【详解】AB ．粒子在速度选择器中做匀速直线运动，所以受力平衡，则0qE qvB =解得0Ev B =所以打在S 1、S 2、S 3三点的粒子的速度相等，故AB 错误；C ．粒子进入磁场时的速率为0Ev B =，粒子在磁场中做匀速圆周运动，由洛伦兹力提供向心力，则202v qv B m r ´=解得粒子在磁场中运动的轨道半径202mE r qB =故C 错误；D ．带电粒子在偏转磁场中做圆周运动的周期2mT qBπ=氕核和氘核在磁场中均运动半个周期，则氕核和氘核在磁场中运动的时间之比11222112t m q t m q ¢==故D 正确。

一质谱仪、速度选择器、回旋加速器、阴极射线管、示波管-霍尔效应-电磁流量计、磁流体发动机-磁流体发电机似平抛运动D 、若质子的速度V'>V ，它将向上偏转，其运动轨迹既不是圆弧也不是抛物线二.质谱仪组成：离子源O ，加速场U ，速度选择器（E,B ），偏转场B2，胶片．原理：加速场中qU=½mv 2 选择器中:v=E/B 1 偏转场中:d ＝2r ，qvB 2＝mv 2/r比荷:122q E m B B d =质量122B B dq m E =作用：主要用于测量粒子的质量、比荷、研究同位素．1(单)如图带电粒子被加速电场加速后，进入速度选择器。

速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B 和E 。

平板S 上有可让粒子通过的狭缝P 和记录粒子位置的胶片A1A2。

平板S 下方有强度为B 0的匀强磁场。

下列表述不正确的是（ ）A ．质谱仪是分析同位素的重要工具B ．速度选择器中的磁场方向垂直纸面向外C ．能通过狭缝P 的带电粒子的速率等于E/BD ．粒子打在胶片上的位置越靠近狭缝P ，粒子的荷质比越小2(单)如图，一束质量、速度和电量不同的正离子垂直地射入匀强磁场和匀强电场正交的区域里，结果发现有些离子保持原来的运动方向，未发生任何偏转．如果让这些不偏转离子进入另一匀强磁场中，发现这些离子又分裂成几束，对这些进入后一磁场的离子，可得出结论 ( )A ．它们的动能一定各不相同B ．它们的电量一定各不相同C ．它们的质量一定各不相同D ．它们的电量与质量之比一定各不相同3(单)如图所示，有a 、b 、c 、d 四种离子，它们带等量同种电荷，质量不等，d c b a m m m m =<=，以不等的速率d c b a v v v v <=<进入速度选择器后，有两种从速度选择器中射出，进入B2磁场，由此可判定( )A．射向P1的是a离子B．射向P2的是b离子C．射到A1的是c离子D．射到A2的是d离子3，解析：带等量同种电荷的离子在偏转磁场B2总向右偏，离子在刚进入受的洛仑磁力向右，用左手定则可判定离子带正电三,回旋回旋器（1）构造：如图8-3-3所示，D1、D2是两个半圆金属盒，D形盒的缝隙处接交流电源，D形盒处于匀强磁场中。

物理科技的理解应用(速度选择器、质谱仪、回旋加速器、霍尔元件、电磁流量计、磁流体发电机)考点考向题型分布物理科技的理解应用(速度选择器、质谱仪、回旋加速器、霍尔元件、电磁流量计、磁流体发电机等)考向1：速度选择器考向2：质谱仪考向3：回旋加速器考向4：霍尔元件考向5：电磁流量计考向6：磁流体发电机10单选+7多选+3计算考点01物理科技的理解应用(速度选择器、质谱仪、回旋加速器、霍尔元件、电磁流量计、磁流体发电机等)(10单选+7多选+3计算)1.(2024·北京昌平·二模)如图所示，水平放置的两平行金属板间存在着相互垂直的匀强电场和匀强磁场。

一带电粒子(重力不计)从M 点沿水平方向射入到两板之间，恰好沿直线从N 点射出。

电场强度为E ，磁感应强度为B 。

下列说法正确的是( )。

A.粒子一定带正电B.粒子射入的速度大小v =B EC.若只改变粒子射入速度的大小，其运动轨迹为曲线D.若粒子从N 点沿水平方向射入，其运动轨迹为直线2.(2024·江西鹰潭·模拟预测)第十四届夏季达沃斯论坛发布2023年度突破性技术榜单，列出最有潜力对世界产生积极影响的十大技术，这些新技术的应用正在给我们的生活带来潜移默化的改变。

磁流体发电技术是目前世界上正在研究的新兴技术。

如图所示是磁流体发电机示意图，相距为d 的平行金属板A 、B 之间的磁场可看作匀强磁场，磁感应强度大小为B ，等离子体(即高温下电离的气体，含有大量正、负带电粒子)以速度v 垂直于B 且平行于板面的方向进入磁场。

金属板A 、B 和等离子体整体可以看作一个直流电源。

将金属板A 、B 与电阻R 相连，当发电机稳定发电时，假设两板间磁流体的等效电阻为r ，则A 、B 两金属板间的电势差为()A.B d v R +r RB.3B d v 2(R +r )RC.2B d v R +rR D.5B d v 2(R +r )R 3.(2024·广东东莞·模拟预测)关于下列四幅图理解正确的是()A.甲图中干电池的电动势为1.5V ，则通过电源的电荷量为1C 时，电源内静电力做功为1.5JB.乙图中等离子体进入上、下极板之间后上极板A 带正电C.丙图中通过励磁线圈的电流越大，电子的运动径迹半径越小D.丁图中回旋加速器带电粒子的最大动能与加速电压的大小有关4.(2024·北京海淀·模拟预测)磁流体发电的原理如图所示。

高考物理电场与磁场知识点总结一、电场1、库仑定律库仑定律描述了真空中两个静止点电荷之间的相互作用力与它们电荷量的乘积成正比，与它们距离的平方成反比，作用力的方向在它们的连线上。

表达式为：＄F ＝ k\frac{q_1q_2}｛r^2}＄，其中＄k$ 是静电力常量，约为＄90×10^9 N·m^2/C^2$ 。

要理解库仑定律，需要注意以下几点：（1）库仑定律适用于真空中的点电荷。

如果电荷分布在一个带电体上，当带电体的大小远小于它们之间的距离时，可以将带电体视为点电荷。

（2）库仑力是一种“超距作用”，即电荷之间不需要接触就能产生相互作用力。

2、电场强度电场强度是描述电场强弱和方向的物理量。

放入电场中某点的电荷所受的电场力＄F$ 跟它的电荷量＄q$ 的比值，叫做该点的电场强度，简称场强。

表达式为：＄E ＝＼frac{F}｛q}＄。

电场强度是矢量，其方向与正电荷在该点所受电场力的方向相同。

常见的电场强度的计算方法：（1）真空中点电荷产生的电场：＄E ＝ k\frac{Q}｛r^2}＄，其中＄Q$ 是产生电场的点电荷的电荷量，＄r$ 是该点到点电荷的距离。

（2）匀强电场：电场强度处处相等的电场叫匀强电场。

其电场强度大小为：＄E ＝＼frac{U}｛d}＄，其中＄U$ 是两点间的电势差，＄d$ 是沿电场线方向两点间的距离。

3、电场线电场线是为了形象地描述电场而引入的假想曲线。

电场线上每一点的切线方向都跟该点的场强方向一致，电场线的疏密表示电场的强弱。

常见的电场线形状：（1）正点电荷的电场线：从正电荷出发，终止于无穷远。

（2）负点电荷的电场线：从无穷远出发，终止于负电荷。

（3）等量同种电荷的电场线：分布不均匀，越靠近电荷，电场线越密集。

（4）等量异种电荷的电场线：从正电荷出发，终止于负电荷，两电荷连线的中垂线上电场强度的方向始终与中垂线垂直。

4、电势能与电势（1）电势能：电荷在电场中具有的势能叫电势能。
