电力系统继电保护原理习题第一章绪论1、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是一次保护，当发生故障时瞬时动作；后备保护是在主保护不动作时再动作，一般有延时来判断主保护动作与否，它包括近后备和远后备.远后备保护是当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现的后备保护.近后备保护是当主保护拒动时，由本电力设备或线路的另一套保护来实现的后备的保护；当断路器拒动时，由断路器失灵保护来实现后备保护2 、说明对电力系统继电保护有那些基本要求。
答：可靠性（安全性和信赖幸），速动性，灵敏性和选择性。
3、简要说明继电保护装置的一般构成以及各部分的作用.4、针对下图系统，分别在D1、D2、D3点故障时说明按选择性的要求哪些保护应动作跳闸。
第二章电网的电流保护1、分析电流保护中各段如何保证选择性？各段的保护范围如何,与哪些因素有关?2、什么是继电器的返回系数，增量动作继电器、欠量动作继电器的返回系数有什么区别？3、在图示网络中，试分析断路器1DL、4DL和9DL保护的最大和最小运行方式。
4、在图所示网络中,线路AB电源端装有三段式电流保护，线路BC装有二段式电流保护,均采用不完全星形接线方式，系数参数如图所示,线路AB和BC的最大负荷电流分别为2。
3A和2A，线路BC的过电流保护动作时限为3S，负荷自起动系数为1。
试计算：（1)、线路AB和BC各段电流继电器的动作电流和时间继电器的动作时限。
（2)、求出无时限电流速断的保护范围和校验Ⅱ、Ⅲ段的灵敏度。
()5、如图所示，对保护1进行三段式相间电流保护的整定计算。
，,,，，线路阻抗为0.4Ω/km，阻抗角为700，AB线最大负荷电流为170A。
电源阻抗，， ,，电源相电势为,，。
6、如图（a）所示网络中，线路AB装有三段式电流保护，各段保护的接线方式如图（b）所示.已知AB线路末端三相短路时的最大短路电流为1320A，末端三相短路时的最小短路电流为980A；限时电流速断保护的灵敏度为1.32.（a）（b)（1)计算保护1电流速断和限时电流速断保护的定值()（2)说明各段的接线方式，除此之外还有哪些常见接线方式?说明不同接线方式的异同及其特点。

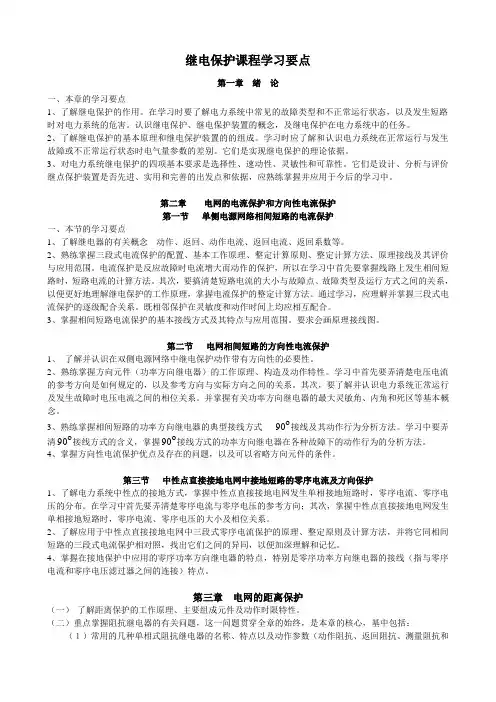

继电保护课程学习要点第一章绪论一、本章的学习要点1、了解继电保护的作用。
在学习时要了解电力系统中常见的故障类型和不正常运行状态，以及发生短路时对电力系统的危害。
认识继电保护、继电保护装置的概念，及继电保护在电力系统中的任务。
2、了解继电保护的基本原理和继电保护装置的的组成。
学习时应了解和认识电力系统在正常运行与发生故障或不正常运行状态时电气量参数的差别。
它们是实现继电保护的理论依据。
3、对电力系统继电保护的四项基本要求是选择性、速动性、灵敏性和可靠性。
它们是设计、分析与评价继点保护装置是否先进、实用和完善的出发点和依据，应熟练掌握并应用于今后的学习中。
第二章电网的电流保护和方向性电流保护第一节单侧电源网络相间短路的电流保护一、本节的学习要点1、了解继电器的有关概念---动作、返回、动作电流、返回电流、返回系数等。
2、熟练掌握三段式电流保护的配置、基本工作原理、整定计算原则、整定计算方法、原理接线及其评价与应用范围。
电流保护是反应故障时电流增大而动作的保护，所以在学习中首先要掌握线路上发生相间短路时，短路电流的计算方法。
其次，要搞清楚短路电流的大小与故障点、故障类型及运行方式之间的关系，以便更好地理解继电保护的工作原理，掌握电流保护的整定计算方法。
通过学习，应理解并掌握三段式电流保护的逐级配合关系。
既相邻保护在灵敏度和动作时间上均应相互配合。
3、掌握相间短路电流保护的基本接线方式及其特点与应用范围。
要求会画原理接线图。
第二节电网相间短路的方向性电流保护1、了解并认识在双侧电源网络中继电保护动作带有方向性的必要性。
2、熟练掌握方向元件（功率方向继电器）的工作原理、构造及动作特性。
学习中首先要弄清楚电压电流的参考方向是如何规定的，以及参考方向与实际方向之间的关系。
其次，要了解并认识电力系统正常运行及发生故障时电压电流之间的相位关系。
并掌握有关功率方向继电器的最大灵敏角、内角和死区等基本概念。
3、熟练掌握相间短路的功率方向继电器的典型接线方式----90 接线及其动作行为分析方法。
