继电保护第七章

• 重复5）的过程，测三组数据，计算平均值。重复5）的过 程，测三组数据，计算平均值。
• 重复步骤4），使加入继电器的电流分别为2.4A、3A、4A， 测量此种情况下的继电器动作时间。
• 实验完成后，设法使电流输出为零，断开所有电源开关。 • 分析四种电流情况时，读数是否相同。
4．低电压继电器特性实验
R I N K l KA
C MSM
KA
1 KA
• 2．电流继电器特性实验
• 电流继电器特性实验即动作。返回系数值测验实验，原
理比较简单，实验的关键在于要改变流入电流继电器的电 流。如图7-2所示， 较为传统的方法还是在自耦变压器的 二次侧接一个电抗变压器，电抗变压器二次侧还可串接一 个10、10A滑线电阻器用于限制电流及细微调节。
7.3.2 电磁型反时限过电流继电 器实验
• 1.保护原理简介
•
反时限特性，动作时限随着流过继电器的动作电流
的增大而减小；定时限特性，即当线圈中电流超过一定数
值后，动作时间不再随着电流变化而变化；速断特性，即
当线圈中电流超过某个更大数字后，其触点瞬时接通。
3.反时限电流继电器动作电流—时限特性测试
• 3.电流继电器的动作时间实验 • 按图接线将电流继电器的动作值整定为某一刻度值，设
法使电流输出为零或无输出。 • 线路无误后先合上电源开关再合上同步开关。 • 将毫秒表接220V交流电源，毫秒表应有显示慢慢调节调
压器使其输出至继电器的电流增加为2A，此时继电器应 动作。
• 按下同期开关，按下毫秒表清零按钮，复零，准备记数， 然后再迅速合上同期开关，毫秒表显示的时间即为动作时 间。
的最小电流值，即为动作值。 • 继电器动作后，再调节电流值平滑下降，记下继电器返回

6.6运行人员应经常了解设备所带负荷情况, 当所带负荷已达到或超过过 流（距离III段）一次整定电流80%时应立即汇报调度值班员采取相应的 对策, 防止因过负荷运行而造成保护误动作。
总则
6.7由于一次系统运行方式的变化，需要改变保护定值时，改变的顺序是: 保护反映电气量增加的（如过电流、零序电流、负序电流）定值由小变大，则先改定值后
（1）主变过流保护跳母联开关压板，在两台主变并列运 行时投入；在两台主变分列运行及单台运行时退出。
（2）单台主变运行需两台主变瞬间并列倒负荷时，主变 过流保护跳母联开关压板不投。
（3）利用主变过流保护通过母联开关向母线充电时投入， 充电完毕后退出。
继电保护适应一次系统运行方式变化的规定
3.两台主变运行，当一台主变停电检修时应注意：
6.4保护或自动装置发生不正确动作后, 调度员应先下令解除不正确动作 的保护或自动装置的压板。（但应满足6.2的要求）这时应保持现场原有 状态, 调度人员应立即汇报分管副总、安监部、生产部及调度所领导并通 知运行主管单位（视情况汇报分管局长）, 以便由安监部、生产部组织进 行事故调查分析。
6.5保护或自动装置本身发生故障或异常如有误动的可能时, 允许现场值 班员按装置运行规程先退出个别导致误动的继电器以致于相应的整套保 护或自动装置。然后立即汇报调度值班员, 调度值班员也应立即通知运行 主管单位进行处理并向局分管副总及所领导汇报。
总则
第四条: 定值管理 4.1无正式定值通知单的保护装置不得投入运行。 4.2现场保护装置整定值的更改工作，要求在定值单下发日期后的一周
内完成。因新建、扩建工程使局部系统有较多保护装置需要更改定值时， 按顺序更改，以保证各级保护装置定值互相配合。 4.3特殊情况下急需改变保护装置定值，应经整定部门同意确认后，由 调度下令更改，保护整定部门于三天内补发定值通知单或书面备案说明。 4.4对基建新装保护装置的定值通知单下发给负责该工程的基建管理部 门。待工程正式投运后，基建管理部门负责将正式的定值通知单移交运 行单位。 4.5旁路断路器带线路断路器时，若旁路与被带线路电流互感器变比相 同，则旁路保护装置定值与被带线路同型保护的定值相同。否则，使用 专用旁路带路定值。线路的电流差动保护带路运行时，应注意由于变比 的不同，可能涉及改变对侧保护的相应定值项。

继电保护及安全自动装置运行管理规程第一章总则第一条【目的】继电保护及安全自动装置运行管理规程（以下简称“本规程”）根据国家电网公司的要求，为加强继电保护及安全自动装置的运行管理，保障电网的安全稳定运行，制定本规程。

第二条【适用范围】本规程适用于国家电网公司及其下属各级电网企业的继电保护及安全自动装置的运行管理工作。

第三条【基本原则】继电保护及安全自动装置的运行管理工作应遵循以下基本原则：（一）安全第一，保障电网的安全运行；（二）科学、合理，提高继电保护及安全自动装置的运行水平；（三）规范、严格，促进工作的有序进行；（四）依法、公正，保护员工和企业的合法权益。

第二章继电保护及安全自动装置运行管理组织第四条【组织机构】继电保护及安全自动装置运行管理工作由国家电网公司的专业技术部门负责组织实施，下设继电保护及安全自动装置运行管理机构。

第五条【职责】继电保护及安全自动装置运行管理机构的主要职责包括：（一）制定、修订继电保护及安全自动装置运行管理相关制度、规范、标准；（二）组织继电保护及安全自动装置运行管理的培训工作；（三）监督检查继电保护及安全自动装置的运行情况，并提出改进措施；（四）协助处理继电保护及安全自动装置运行中的重大故障、事故；（五）开展继电保护及安全自动装置运行技术研究。

第六条【人员要求】继电保护及安全自动装置运行管理机构应配备专业的技术人员，并进行定期培训，提升工作水平。

第三章继电保护及安全自动装置运行管理制度第七条【制度建设】继电保护及安全自动装置运行管理机构应制定和修订继电保护及安全自动装置运行管理制度，明确工作责任、工作流程和工作要求。

第八条【制度内容】继电保护及安全自动装置运行管理制度应包括以下内容：（一）继电保护及安全自动装置的选择、设计、调试和运行规范；（二）继电保护及安全自动装置运行管理的组织架构和职责分工；（三）继电保护及安全自动装置的巡检、维护、保养和试验的要求；（四）继电保护及安全自动装置运行情况的监测、分析和报告；（五）继电保护及安全自动装置运行中的故障、事故的处理程序；（六）继电保护及安全自动装置技术资料的管理；（七）其他需要明确的相关制度。

利用上述物理量故障时与正常时的差别，可构成各种不同工 作原理的继电保护装置。如： （1）电流保护：定时限过流保护、电流速断保护、零序电流保 护； （2）电压保护：欠压、失压及过压保护 （3）方向保护：方向过电流保护 （4）电压与电流比值保护：距离保护 （5）输入电流与输出电流之差：变压器横差、纵差保护。
▪保护整定时，取KW＝ 3 ▪灵敏度校验时，取KW＝1 可反应各种相间短路，但接线系数随短路种类不同而不同， 保护灵敏度也不同。
主要用于10KV及以下电压等级和高压电动机的保护。
2020/11/10

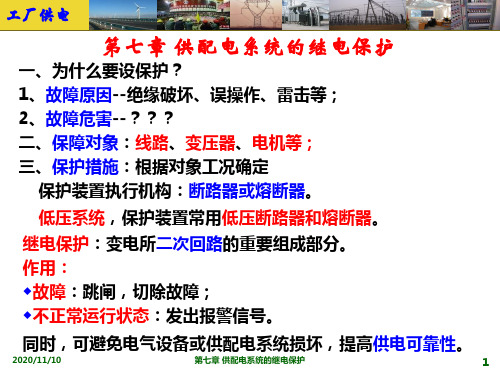

第七章 供配电系统的继电保护
15
工厂供电
三种接线方式性能比较三相三 继电器源自可靠性灵 敏性最好
两相两 继电器
Kre
I re.KA Iop.KA 释放值
吸合值
显然：过量继电器的返回系数小于1； 电磁式电流继电器的返回系数通常为0.85。
2020/11/10
第七章 供配电系统的继电保护
19
工厂供电
（3）动作电流的调节
①细调：改变调整杆6的位置来改变弹簧的反作用力，可实现 力矩的平滑调节。
②粗调：改变继电器线圈的连接。当线圈由串联改为并联时， 相当与线圈闸数减少一半，由于继电器动作所需的电磁力是一 定的，即所需磁动势一定，因此其动作电流增大一倍，反之， 则减小一倍，可进行级进调节。
其返回系数Kre大于1，通常为1.25。
2020/11/10
第七章 供配电系统的继电保护
21
工厂供电
3.电磁式时间继电器--保护装置可得到需要的延时 （1）文字符号：KT
从得到输入信号（线圈的通电或断电）开始，到产生相应的 输出信号（触点闭合和断开），有一个符合一定准确度的延时 过程的继电器。

短路环中的电流与短路匝数的关系曲线如图：
二、横差保护原理 正常： 匝间接地：
I1 I 2
.
I j ( I1 I 2 ) / nl 0
. . . " d " Id
.
.
.
I J ( I1 I 2 2 I ) / nl
nl
I dz
动作 保护不动
死区：（1） 同一分支：
" 0, I d 0.
" （2） 同相两分支间： 1 2, I d 0. 保护不动
三、单元件式横差保护 原理：保护用电流互感器装设于发电机两组星形中性点的连 线上。 它实质是将一组三相分支电流之和与另一组三相分支电流之 和进行比较。
保护装置的原理接线及其它有关问题
1、三次谐波滤过器：其作用是滤除三次谐波，即使三次谐波也 不会流到电流继电器线圈中。 2、励磁回路有两点接地时保护的动作行为：在一般。
7.4.2 负序定时限过电流保护
一、保护由两段式构成 ' I段 I2 act 0.5I e. f 经t1（3-5s）延时动作于跳闸 II段 I 2.dz 0.1I e. f 经t2（5-10s）延时动作于信号
二、保护动作行为分析
1、在ab段内，t1大于允许时间，对发电机不安全 2、在bc段内，t1小于允许时间，未充分利用发电机的承受负 序电流的能力； 3、在cd段内，发信号；而靠近C点时，由于运行人员处理的 时间已大于允许时间，对发电机安全来讲不利； 4、在de段内，保护根本不反应。
三、特点 简单可靠、可加装三次谐波滤过 器以提高灵敏度，适用于发电机变压器组。
7.4 发电机的负序过电流保护 7.4.1 负序过电流保护的作用 一、负序过电流的危害 在转子绕组、阻尼绕组以及转子铁芯等部件上感应100Hz的倍 频电流，该电流使得转子上电流密度很大的某些部位可能出 现局部的灼伤，甚至可能使互环受热松脱。 所产生的100Hz交变电磁转矩，将同时作用在转子大轴和定子 机座上，引起100Hz的振动。

继电保护-第章变压器保护————————————————————————————————作者：————————————————————————————————日期：第七章变压器保护第一节概述一、电力变压器的故障和继电保护的设置变压器在电力系统中使用非常普遍而且占有十分重要的地位。

如果变压器发生故障和处于不正常运行状态，将会给系统运行和安全供电带来严重的后果，所以有必要根据变压器的电压等级、容量和重要成度装设专用的继电保护装置。

变压器可能发生的故障一般分为变压器箱体内部故障和箱体外部故障两大类。

箱体内部故障主要有：变压器绕组的相间短路、绕组内的层间或匝间短路，单相接地短路故障。

这些故障对供用电系统及其设备会产生很大的危害，短路电流产生的电弧会破坏绕组的绝缘，烧毁铁芯，电弧还会使绝缘材料和变压器油受热分解产生大量气体，可能导致密闭的变压器油箱因气体迅速膨胀而爆炸。

箱体外部故障主要是：引出线绝缘套管的故障，它可能引起引出线的相间短路或对变压器外壳的接地短路。

由于变压器的故障，危及供用电系统的安全运行和供电的可靠性，所以应装设动作于跳闸的继电保护装置。

变压器的不正常运行状态有：外部短路或过负荷所引起的绕组中过电流、油面降低，电压升高等。

长时间的不正常运行状态会使变压器的温度升高、绝缘老化、寿命缩短，甚至会引起故障，因此，应装设动作于信号或跳闸的继电保护装置：二、继电保护的设置根据以上情况分析，变压器一般应装设下列继电保护装置：（1）瓦斯保护。

变压器箱体内部故障的保护，即箱体内发生故障伴随油分解产生气体或变压器油面不论任何原因下降时，瓦斯保护动作。

轻瓦斯保护动作于信号，重瓦斯保护动作于变压器的断路器跳闸。

瓦斯保护一般装设在容量为800千伏安及以上的变压器上。

（2）电流速断保护。

变压器套管处及变压器箱体内部故障的保护，即变压器发生故障引起绕组电流突然增大时，电流速断保护动作。

电流速断保护一般装设在容量为10000千伏安以下单台运行的变压器和容量在6300千伏安以下并列运行的变压器上，动作于变压器的断路器跳闸。

2、电力线路过电流保护的动作电流按躲过最 大负荷电流整定，动作时间的整定采取阶 梯原则。过电流保护的动作时间一般在 1.0s~1.2s。
电流速断保护
电力线路电流速断保护是按躲过本线路末 端三相最大短路电流整定计算的。 在本线路上电流速断保护保护不到的区域 称为死区。死区内发生短路事故时由过电 流保护动作跳闸，因此过电流保护是电流 速断保护的后备保护。
继电保护用电流互感器
1、三相星形接线 三相星形接线适用于对所有短路类型都要求动作的保护装 置。
2、两相不完全星形接线方式 在中性点非直接接地的电力系统中广泛采用两相不完全星 形接线方式来实现相间短路保护。
3、两相电流差接线方式 4、三角形接线方式
三角形接线方式主要应用与Y，d接线的变压器差动保护 装置。 在正常运行或三相短路时，流过继电器线圈的电流为相电 流的 3倍，并且在相位上相差300。
常用继电器介绍
1.电磁式电流继电器KA
反应电流增大到某一定值 及以上动合（断）接点由 断开（闭合）状态到闭合 （断开）状态的继电器叫 电流继电器。
常用继电器介绍
动作电流 能使继电器动合接点由断开状态到闭合状态的 最小电流称为动作电流。
返回电流 能使继电器动合接点由闭合状态到断开状态的 最大电流称为动作电流。
动作电压
使继电器动合接点由断开到闭合状态的最小电压。
返回电压
使继电器动合接点由闭合到断开状态的最大电压。
返回系数
返回电压除以动作电压。
Kre Ure Uact
常用继电器介绍
2.低电压继电器
反应电压下降到某一整定值及以上动断接 点由断开到闭合状态的继电器
动作电压
使继电器动断接点由断开状态到闭合状态的最大电压。

继电保护教学
大容量发电机采用反映零序电压的匝间短路保护。 发电机正常运行时，机端不出现基波零序电压。 相间短路时，也不会出现零序电压。单相接地故 障时，接地故障相对地电压为零，而中性点电压 上升为相电压，但是三相对中性点电压仍然对称， 不出现零序电压。当发电机定子绕组发生匝间短 路时，机端三相电压对发电机中性点不对称，出 现零序电压。
继电保护教学
横联差动保护的动作电流一般根据运行经验取值
Iop 0.2 ~ 0.3IGN
发电机额定电流
横联差动保护的TA变比一般为 nTA 0.25IGN / 5
继电保护教学
横差保护灵敏度很高，但是在切除故障时有一定 的死区： 1、单相分支匝间短路的α较小（短接的匝数较少） 时； 2、同相两分支匝间短路，且α1=α2，或者两者差 别较小时。
继电保护教学
转子绕组的接地可分为瞬时接地、永久接地和断 续接地。还可分为一点接地和两点接地。一点接 地时不用停止运行。在永久两点接地时，磁场不 平衡，中线中有不平衡电流，横差保护动作（不 是误动作）。但是瞬时两点接地（下一时刻会恢 复为一点接地）时，保护会误动作。
继电保护教学
为了躲过瞬时两点接地故障，需增设0.5~1s的动 作延时。切换片XS有两个位置，正常时投到1~2， 保护不带延时。如发现转子绕组一点接地时，XS 切至1~3，使保护经过KT延时，为转子永久性两 点接地故障做好准备。
重影响
转子故障
继电保护教学
定子绕组相间短路 装设纵联差动保护
定子绕组匝间短路 装设横联差动保护
定子绕组单相接地 100%定子绕组单相 接地保护 转子绕组一点或两点 接一地点或两点接地保 转护子失磁 装设失磁保护
7.1.2 发电机的不正常工作状态及其保护

K rel I act= I N .T K re
低电压起动的过流保护 •低电压元件的起动值应小于在正常运行情况下母线可能出 现的最低工作电压，同时，在外部故障切除后电动机自起 动过程中，保护必须返回。根据运行经验，低电压继电器 的动作电压为
U act = 0.7U N .T
如果低电压继电器只 接在一侧电压互感器， 当另一侧短路时，往 往灵敏度不够，此时 可采用两套低电压元 件分别接在变压器两 侧的电压互感器上， 两组电压继电器的接 点并联。 为防止电压互感器二 次断线低电压继电器 误动，应加装电压互 感器断线监视继电器 发出断线信号。
变压器相间短路的后备保护及过负荷保护
过电流保护 •简单过电流保护装置的起动电流按躲开变压器可能出现的 最大负荷电流进行整定
应考虑电动机的自起动电流。过电流保护的动作电流为
I act= K Ms
K rel I L. max K re
•灵敏度校验
K sen
I k . min = I act
过电流保护作为变压器的近 后备保护，灵敏系数要求大 于1.5～2，远后备保护的灵 敏系数大于1.2。 • 保护的动作时限比相邻元 件保护的最大动作时限大1个 时限阶段。 • 过电流保护装置应装于变 压器的电源侧，采用完全星 形接线。保护动作后，跳开 变压器两侧断路器。
基本侧继电器工作线圈匝数
WG⋅ js = AW0 / I K .act⋅ js = 60(安匝） I K .act⋅ js /
Wcd . z、WG⋅ z＝W ph. jb. z＋Wcd . z →
I act = I K ⋅act nTA / K c
I K ⋅act = 60 / WG. z
•利用BCH－2型差动继电器构成的变压器差动保护的整定计算

单位长度的线 路正序阻抗
系统的次 暂态电势
最大、小运方下 的系统电抗
21
说明：无时限电流速断保护最大保护范围 l p.max 小于线路L1的全长。
无时限电流速断保护只能保护线路的一部分， 不能保护线路的全长。
满足灵敏度要求的保护范围为：最大运行方式下， 三相短路时，m≥50％；最小运行方式下，两相短 路时，m≥15～20％。
故障不可避免,但事故是可以避免的，电力工作 者的任务就是避免电力故障酿成事故。
基本任务： 反应电力设备的不正常运行状态，并根
据运行维护条件动作于信号或跳闸。 2
第一节 继电保护的基本知识
1、继电保护装置
电力系统运行过程中一旦发生故障，必须迅速而 有选择性地切除故障元件，以免造成人身伤亡和电气 设备损坏。完成这一功能的保护装置称为继电保护装 置
第七章 继电保护基础
• 继电保护的基本知识 • 单侧电源电网相间短路的电流保护 • 电网的接地保护 • 电力系统的主设备保护 • 10kV配电系统的保护 • 工厂供电系统的保护 • 民用建筑配电系统的保护
1
第一节 继电保护的基本知识
继电保护的作用 故障不可避免： 自然因素：雷击，冰灾，台风，地震 设备制造因素：设计，工艺，材料 人为因素：误操作，管理不当
2）但由于它在相邻线路上的动作范围只是线路的 一部分，不能作为相邻线路的后备保护（远后备）。
3）因此还需要装设一套过电流保护（电流III段） 作为本线路的近后备保护以及相邻线路的远后备保护。
29
三、定时限过流保护（过电流或电流III段）
1、基本原理
动作电流按躲过最大负荷电流（正常运行） 来整定，并以时限来保证动作选择性。
I III op1

11
（2）工作原理
①当母线正常运行或外部短路时，流入母线的电流等于流 出母线的电流，即 Ik I1 I2 I3 0 。流入差动继电器 的电流为很小的不平衡电流，差动继电器KD不动作。
外部短路时的电流分布
2021/5/8
12
②当母线短路时，所以带电源的连接元件都会向短路点供给 短路电流，这时流入差动继电器的电流为 Ik I1 I2 I3 ， 即故障点的全部短路电流，差动继电器KD动作，作用于断路 器跳闸。
KD1 KD2
2021/5/8
20
（3）整定计算
母线的不完全电流差动保护，由差动电流速断保护（I段）和差动 过电流保护（II段）两段组成。
第I段整定计算
其动作电流按躲过线路电抗器后的最大短路电流（反应到差动继 电器中为不平衡电流）来整定，即
II op.KA
K rel Ki
(I k max
I L max )
解：（1） 第I组负荷各熔断器及导线载面可按下式计算
IN.FEI ≥21.4A， 并且 IN.FEI ≥ K I pk (0.25 ~ 0.4)139.1 (34.8 ~ 55.6)A
查附录表16，选RTO-100型熔断器，熔体额定电流为INFE=50A。
选用BLV-3×4mm²，穿钢管，若车间环境温度按+25℃考虑时，查附
2021/5/8
7
（1） 母线电流保护的组成和接线
在任一母线上发生短路故障时，由装设在分段断路器上的两 段式电流保护和变压器的过电流保护来切除。
母线电流保护的第I段为限时电流速断保护，由继电器1、2、 5组成，作为母线故障主保护。
第II段为定时限过电流保护，由继电器3、4、6组成，作为母 线和线路故障的后备保护。

第一章绪论第一节电力系统继电保护的作用一、电力系统的故障和不正常运行状态1.电力系统的故障：三相短路f (3)、两相短路f (2)、单相短路接地f (1)、两相短路接地f (1,1)、断线、变压器绕组匝间短路、复合故障等。

2. 不正常运行状态：小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。

二、发生故障可能引起的后果是：1、故障点通过很大的短路电流和所燃起的电弧，使故障设备烧坏；2、系统中设备，在通过短路电流时所产生的热和电动力使设备缩短使用寿命；3、因电压降低，破坏用户工作的稳定性或影响产品质量；破坏系统并列运行的稳定性，产生振荡，甚至使整个系统瓦解。

事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至毁坏设备等等。

三、电保护装置及其任务1．继电保护装置：就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2．它的基本任务是：（1）发生故障时，自动、迅速、有选择地将故障元件（设备）从电力系统中切除，使非故障部分继续运行。

（2）对不正常运行状态，为保证选择性，一般要求保护经过一定的延时，并根据运行维护条件（如有无经常值班人员），而动作于发出信号（减负荷或跳闸），且能与自动重合闸相配合。

第二节继电保护的基本原理和保护装置的组成一、继电保护的基本原理继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

1、利用基本电气参数的区别发生短路后，利用电流、电压、线路测量阻抗等的变化，可以构成如下保护。

（1）过电流保护：反映电流的增大而动作，如图1-1所示，（2）低电压保护：反应于电压的降低而动作。

（3）距离保护（或低阻抗保护）：反应于短路点到保护安装地之间的距离（或测量阻抗的减小）而动作。

2、利用内部故障和外部故障时被保护元件两侧电流相位（或功率方向）的差别。

1、不正常运行状态和故障不正常运行状态是指电力系统这种电气元件的正常工作遭到破坏，但是没有发生故障的运行状态。

如过负荷、过电压、频率降低、系统振荡等。

故障主要包括各种类型的短路和断线。

如三相短路、单相断线等。

2、继电保护的作用为了及时正确处理故障和不正常运行状态，避免事故的发生，就有了继电保护，它是一反事故措施。

继电保护包括了继电保护技术和继电保护装置，继电保护装置是完成继电保护功能的核心。

3、继电保护的基本任务（1）当电力系统中某电气元件发生故障时，能自动、迅速、有选择地将故障元件从电力系统中切除，避免故障元件继续遭到破坏，使非故障元件迅速恢复正常运行。

（2）当系统中电气元件出现不正常运行状态时，能及时反应并根据运行维护的条件发出信号或跳闸。

4、各种保护①根据短路电流较正常电流升高的特点，可构成过电流保护；②利用短路时母线电压降低的特点可构成低电压保护；③利用短路时线路端测量阻抗降低可构成距离保护；④利用电压与电流之间的相位差的改变可构成方向保护。

5、继电保护装置的组成一般由测量元件、逻辑元件和执行元件三部分组成。

6、测量元件测量元件的作用是，测量从被保护对象输入的有关物理量，并与给定的整定值进行比较，根据比较给出“是”、“非”、“大于”、“不大于”等具有“0”或“1”性质的一组逻辑信号，从而判断保护是否应该启动。

7、逻辑元件逻辑元件的作用是，根据测量部分输出量的大小、性质、输出的逻辑状态、出现的顺序或它们的组合，使保护装置按一定逻辑关系工作，最好确定是否应跳闸或发信号，并将有关命令传给执行元件。

逻辑回来有：或、与、非、延时起动、延时返回、记忆等。

8、执行元件执行元件的作用是，根据逻辑元件传送的信号，最后完成保护装置所担负的任务。

如：故障时跳闸，不正常运行时发信号，正常运行时不动作等。

9、对继电保护的基本要求选择性、速动性、灵敏性、可靠性，即保护四性。

①选择性：指电力系统发生故障时，保护装置仅将故障元件除去，而非故障元件仍能正常运行，以尽量缩小停电范围的一种性能。

1分别画出纵差保护在被保护线路外部，内部发生短路故障时的电流分布，并说明其工作原理。

答：上图中左右分别是外部，内部发生故障时的电流分布图。

外部短路，流入差回路中的电流为：实际上，差回路中还有一个不平衡电流Iunb 。

差动继电器KD 的起动电流是按大于不平衡电流整定的，所以，在被保护线路正常及外部故障时差动保护不会动作。

内部短路，流入差回路中的电流为：被保护线路内部故障时，流入差回路的电流远大于差动继电器的起动电流，差动继电器动作，瞬时发出跳闸脉冲，断开线路两侧断路器。

结论： 1、差动保护灵敏度很高 2、保护范围稳定 3、可以实现全线速动 4、不能作相邻元件的后备保护。

2纵差保护中不平衡电流是由于什么原因产生的？不平衡电流在暂态过程中具有哪些特性？它对保护装置有什么影响？答：由于线路两端电流互感器特性不完全相同，将导致在二次回路中电流不相等。

继电器KD 将流过不平衡电流；在暂态过程中的特性是，在暂态过程起始段，直流分量很大，铁芯高度饱和，一次侧交流分量不能传变到二次侧，所以平衡电流不是很大，在暂态结束过程时，铁芯饱和消失，电流互感器转入正常工作状态，不平衡电流又减小了，所以最大不平衡电流发生在暂态时间的中段；影响是不平衡电流过大时将导致保护误动作。

3在纵差保护中动作电流的整定计算中应考虑哪些因素？为什么？答：纵差保护是基于比较保护线路两端电流相量的幅值和相位，考虑的因素主要是以下三个：1 躲过保护区外短路时对大不平衡电流来整定差动继电器的动作电流，即2 当正常运行时，为防止电流互感器二次回路一相断线而导致保护误动作，应大于被保护线路可能流过最大负荷电流，即3 灵敏系数效验，可按单侧电源供电情况下，保护范围末端最小短路电流来计算，满足0''11'22≈-=-=TA d TA d d d r K I K I I I I TA dTA d TA d d d r K I K I K I I I I =+=+=''11'22TA d np st err rel op K I K K K K I max ⋅⋅⋅⋅=TA L rel op K I K I max ⋅⋅=2min ≥=⋅op d sen I I K4为什么纵差保护能保护线路全长？电流保护和距离保护为什么不能实现全线速动保护功能？答：带辅助导线的纵差保护，仅比较被保护线路两端电流的大小和相位，不反应相邻线路上发生的短路故障，不需要在时间上与相邻线路的保护相配合，所以在整个被保护线路上发生故障时，都可以瞬时切除故障。
