隧道边仰坡技术交底.pdf

XXXXXX公司安全技术交底仰坡工艺流程图3.2操作要点（1）严格按设计坡率、坡高测量放线，安放坡度架，按线开挖，不得超、欠挖。

采用机械开挖边坡时，指派专人指挥开挖，确保边坡基本达到设计要求。

机械开挖初步成形后，组织人工对边坡适当修整。

（2）采用分层开挖、分层支护的原则，自上至下分层防护。

控制边坡开挖高度，将设计的每级边坡分层开挖，并在开挖后立即进行喷锚防护，保证每层不超过3m，以减少对边坡的扰动；另外在施工中应避免后一层开挖对前一次锚喷支护的破坏。

（3）清除坡面松动和风化的岩石与浮土，将坡面整修平整，并施做初喷砼2cm。

（4）根据设计要求定出孔位并做出标记，孔位允许偏差为±100mm。

对于坡面显示地质条件较差时可对钻孔适当加密。

钻孔作业时，施钻角度正确，垂直坡面。

（5）选取φ42mm钻头进行钻孔。

钻孔要圆而直，钻孔方向宜尽量与主要结构面垂直，锚杆钻孔深度应大于锚杆设计长度10cm。

砂浆锚杆深度的允许偏差为±50mm。

为保证钻孔顺直，保证锚固安装质量，应使用十字钻头或纽扣钻头。

（6）清孔：用高压风将钻孔中的岩粉、石渣吹出，钻孔被堵塞时使用凿岩机重新疏通。

10、锚杆安装及注浆：锚杆安装时，锚杆配件应安装正确，锚杆与岩面锚固牢靠，其入孔深度满足规范要求（入孔深度不得小于锚杆长度的95%）。

（7）钢筋网焊接：φ8钢筋网提前加工完成，钢筋网搭接长度为1～2个网格。

钢筋网应与锚杆连接牢固，并与初喷面密贴。

（8）喷射砼要点：用高压风将所有待喷面吹净，吹除待喷面上的松散杂质和灰尘，喷射混凝土分片、分段进行，自下而上喷射，每段长度不大于６米。

合理控制喷层厚度，埋设控制喷射混凝土厚度的标志。

4、验收标准注：本表一式三份，由项目技术负责人签发，后附交底过程照片。

所有参加交底的人员必须履行签字手续，班组、交底人、安全员三方各留执一份，并记录存档。

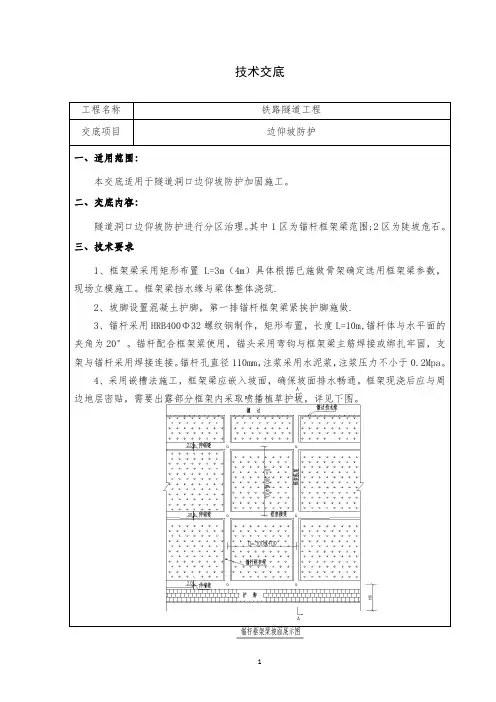

工程名称铁路隧道工程交底项目边仰坡防护一、适用范围：本交底适用于隧道洞口边仰坡防护加固施工。

二、交底内容：隧道洞口边仰坡防护进行分区治理。

其中1区为锚杆框架梁范围;2区为陡坡危石。

三、技术要求1、框架梁采用矩形布置L=3m（4m）具体根据已施做骨架确定选用框架梁参数，现场立模施工。

框架梁挡水缘与梁体整体浇筑.2、坡脚设置混凝土护脚，第一排锚杆框架梁紧挨护脚施做.3、锚杆采用HRB400Φ32螺纹钢制作，矩形布置，长度L=10m,锚杆体与水平面的夹角为20°。

锚杆配合框架粱使用，锚头采用弯钩与框架梁主筋焊接或绑扎牢固，支架与锚杆采用焊接连接。

锚杆孔直径110mm，注浆采用水泥浆，注浆压力不小于0.2Mpa。

4、采用嵌槽法施工，框架梁应嵌入坡面，确保坡面排水畅通。

框架现浇后应与周边地层密贴，需要出露部分框架内采取喷播植草护坡，详见下图。

工程名称铁路隧道工程交底项目边仰坡防护平直长度不小于10d。

5、在施工框架梁之前，先清除框架基础底浮渣，保证基础密实。

钢筋接头需错开，同一截面钢筋接头百分率不超过25%；且有焊接接头的截面之间的距离不得小于1m。

6、绑扎钢筋用与砼保护层厚度一致的砂浆垫块，与坡面保持一定距离。

（五）锚杆框架梁模板安装1、在施工安装模板之前，先清除基础底浮渣，保证基础密实。

2、模板立在开挖槽外侧，槽内混凝土要灌满，基础严禁超欠挖。

3、立模板采用挂线法施工，模板顶面要与设计的骨架坡面一致，有挡水缘一侧模板高15cm，另一侧模板高度10cm，安装时要严格控制，保证每条骨架模板由上至下位。

图1
二、洞口开挖及边、仰坡施工
隧道洞口处岩层风化严重，隧道埋深浅，为保证洞口的施工安全，洞口开挖前，首先作好地表防排水，按设计图纸和实际地形，修筑洞顶截水沟（截水沟为M7.5#浆砌片石），将地表水排至路基范围以外。
洞口开挖采用挖掘机自上而下分层开挖，自卸汽车运输。边、仰坡采用人工修刷边坡并及时夯实整平成型，防止超挖，保证边、仰坡平顺，坡率符合设计要求。开挖后坡面应平整、稳定、美观。并及时作好洞顶排水设施和锚喷砼坡面防护工作。洞口施工措施：
三、质量控制要求
1、隧道门排水沟、截水沟的开挖位置、深度、坡度应符合设计要求，应检查不少于10点。
2、隧道端墙、翼墙、挡土墙基底的地基承载力必须符合设计要求
交底人
接受交底人
交底时间
技术交底书
工程地点：新现2#隧道第3页共3页
工程项目
洞口边仰坡开挖
编制
复核
3、隧道门边坡、仰坡开挖范围及尺寸应符合设计要求。
隧道洞11边仰坡放样示意图二洞口开挖及边仰坡施工隧道洞口处岩层风化严重隧道埋深浅为保证洞口的施工安全洞口开挖前首先作好地表防排水按设计图纸和实际地形修筑洞顶截水沟截水沟为m7
技术交底书
工程地点：新现2#隧道第1页共3页
工程项目
洞口边仰坡开挖
编制
复核
一、洞门测量放线
洞门里程DK46+794断面进行断面原始地面线测量，标高、变坡点等测量准确；根据断面和隧道洞口设计图纸结构尺寸，计算出洞门边仰坡刷坡线。再进行洞口边仰坡结构尺寸放样钉桩。边仰坡衔接采用圆角形式。Fra bibliotek样图示如图1。
（3）边仰坡临时防护，采用φ22砂浆锚杆，进口259根，每根3.0m，φ8钢筋网，25×25cm，挂网喷C20砼支护。直立开挖掌子面防护，φ91mm钻孔，φ25复合纤维锚杆31根，每根5m。边仰坡锚喷砼应随挖随喷自上而下分层进行。

2.2边仰坡较高时，应分层开挖，分层防护，分层高度不大于2m，并及时用坡度尺检查坡度，待坡度检查合格后，应按设计要求及时施做挡护结构。
3.边、仰坡防护；
3.1、临时边仰坡采用锚喷防护：喷C20砼厚10cm；锚杆采用Ф22砂浆锚杆，每根锚杆长3m，间距为1.5m×1.5m，梅花形布置；钢筋网采用Ф6钢筋网，网格间距20cm×20cm。
四、安全要求
（1）所有施工人员必须戴安全防护用具。
（2）搞好安全用电，场内架设电线应绝缘良好，悬挂高度及悬挂点间距必须符合安全规定。
（3）现场加强监控量测工作管理，搞好信息反馈，现场指导施工。
（4）施工作业中所用的物料得向下抛掷；
（6）高处作业必须系安全带，安全带挂在牢固的物件上。
c、砂浆锚杆采用的砂浆强度等级为M20,孔内灌注砂浆应饱满。
d、砂浆应拌和均匀，随拌随用，一次拌和的砂浆应在初凝前使用。
4、保温措施
4.1应该调整喷射混凝土的作业时间，取保喷射混凝土气温不低于5°C。
4.2喷射混凝土保温逐层喷射逐层防护，及时保温确保混凝土的喷射质量。
4.3保温材料采用塑料薄膜和土工膜防护。
3.2.1喷射混凝土：
a、喷射混凝土在开挖完成后及时进行，采用潮喷技术。喷射混凝土前，应检查坡面情况，清除松动岩土块。采用高压风吹净受喷面以使喷混凝土与岩面充分接触。
b、喷射混凝土时应按照施工工艺分段、分片、分层，自下而上依次进行，分层喷射混凝土时，后一层喷射混凝土应在前一层终凝后（加速凝剂不小于10min）进行，若终凝1h后再进行喷射时，应先用风水清洗喷层表面。
g、喷射完成后应检查喷射混凝土与岩面的粘结情况，可用锤敲击检查。当有空鼓、脱壳时，应及时凿除，冲洗干净进行重喷，或采用压浆法充填。
