xx测控技术有限公司
xx测控技术有限公司
射频导纳连续物位计
安 装 使 用 说 明 书
xx测控技术有限公司
目录
◆ 产品简介………………………………………………………1
◆ 工作原理………………………………………………………1
◆ 典型应用………………………………………………………1
一、拆箱…………………………………………………………… 2
二、查看说明书……………………………………………………… 2
三、技术参数………………………………………………………… 2
四、安装说明………………………………………………………… 3
五、接线……………………………………………………………… 5
六、标定……………………………………………………………… 6
七、故障处理………………………………………………………… 9
xx测控技术有限公司
◆ 产品简介：
本说明书适用于射频导纳连续物位计仪表，产品用于物位的连续测量，适用于绝大多数工业和民用现场。 图1 为物位计外形示意图（IL为有效长度）。
图1
◆ 工作原理：
射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料性能更好、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成份、容性成份、感性成份综合而成，而“射频”即高频无线电波，所以射频导纳技术可以理解为用高频电流测量导纳。
◆ 典型应用：
泵站、吸水井、各类水池、加药罐、纸浆、淀粉浆、料仓、矿浆、水及污水、化学制剂、煤粉、飞灰料位、酸碱溶液罐、橡胶、xx测控技术有限公司
沥青等。
一、拆箱
小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书、合格证等。若发现有缺货，与装箱单不符或破损现象，请立即与我公司联系。
二．查看说明书
该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。
2 目录 目录 1 测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 2 型号概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 3 选择仪表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 4 选择标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 5 外壳概貌. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 8 6 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 7 电子部件 - 4 … 20 mA/HART - 两线制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 8 电子部件 - 4 … 20 mA/HART - 四线制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 9 电子部件 - Profibus PA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 10 电子部件 - Foundation Fieldbus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 11 电子部件 - Modbus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 12 操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 13 尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 用于防爆场合时，请遵守专门针对防爆的安全手册，您可以在 下载，仪表发货也会随货附上。在有爆炸危险的区域里，必须遵守针对传感器和供电仪表的相应规定和型式检验证书。只允许将传感器接入本质安全的电路运行。规定的电数值见许可证。
智能重锤式料位计
Shanghai Willop Automation & Elactrec Co.,Ltd. 1
威浦自动化

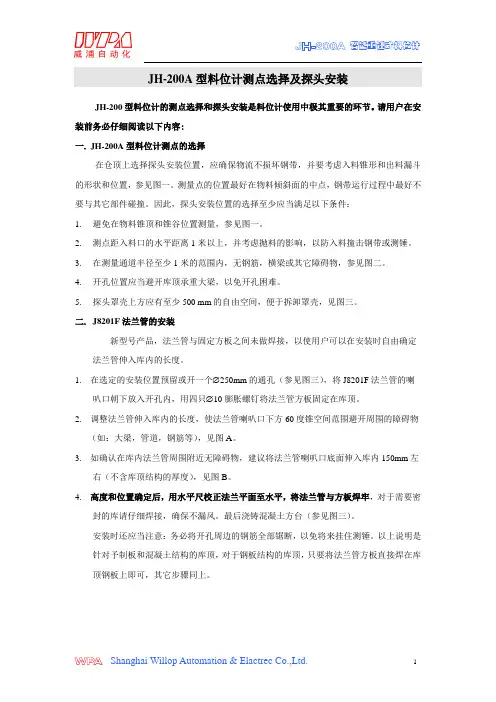

JH-200A型料位计测点选择及探头安装
JH-200型料位计的测点选择和探头安装是料位计使用中极其重要的环节。请用户在安装前务必仔细阅读以下内容:
一. JH-200A型料位计测点的选择
在仓顶上选择探头安装位置，应确保物流不损坏钢带，并要考虑入料锥形和出料漏斗的形状和位置，参见图一。测量点的位置最好在物料倾斜面的中点，钢带运行过程中最好不要与其它部件碰撞。因此，探头安装位置的选择至少应当满足以下条件：
1. 避免在物料锥顶和锥谷位置测量，参见图一。
2. 测点距入料口的水平距离1米以上，并考虑抛料的影响，以防入料撞击钢带或测锤。
3. 在测量通道半径至少1米的范围内，无钢筋，横梁或其它障碍物，参见图二。
4. 开孔位置应当避开库顶承重大梁，以免开孔困难。
5. 探头罩壳上方应有至少500 mm的自由空间，便于拆卸罩壳，见图三。

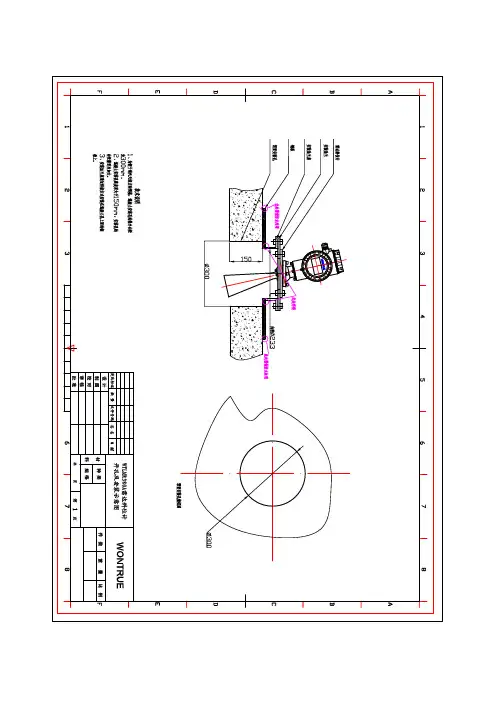

二. J8201F法兰管的安装
新型号产品，法兰管与固定方板之间未做焊接，以使用户可以在安装时自由确定
法兰管伸入库内的长度。
1. 在选定的安装位置预留或开一个250mm的通孔（参见图三），将J8201F法兰管的喇
叭口朝下放入开孔内，用四只10膨胀螺钉将法兰管方板固定在库顶。
2. 调整法兰管伸入库内的长度，使法兰管喇叭口下方60度锥空间范围避开周围的障碍物
（如：大梁，管道，钢筋等），见图A。
3. 如确认在库内法兰管周围附近无障碍物，建议将法兰管喇叭口底面伸入库内150mm左
右（不含库顶结构的厚度），见图B。
4. 高度和位置确定后，用水平尺校正法兰平面至水平，将法兰管与方板焊牢，对于需要密
W、W1 型卡箍式和A 型、RC 型、B 型、RC1型法兰机械式安装示图
图 1 W、W1型卡箍式柔性接口图
1 管件；2 橡胶密封套；3 不锈钢卡箍；4 直管；5 紧固螺栓；6 不锈钢耳板
图 2 A型机械式柔性接口图
1 紧固螺栓；2 法兰压盖；3 橡胶密封圈；4 插口端；5 承口端
图 3 RC型机械式柔性接口图
1 紧固螺栓；2 法兰压盖；3 橡胶密封圈；4 插口端；5 承口端 123451234
512345
6
图 4 B型机械式柔性接口图 1 紧固螺栓；2 法兰压盖；3 橡胶密封圈；4 插口端；5 B型管件
图 5 RC1型机械式柔性接口图 1 紧固螺栓；2 法兰压盖；3 橡胶密封圈；4 插口端；5 RC1型管件
1234512345
