LKZLD智能型雷达物位计安装说明

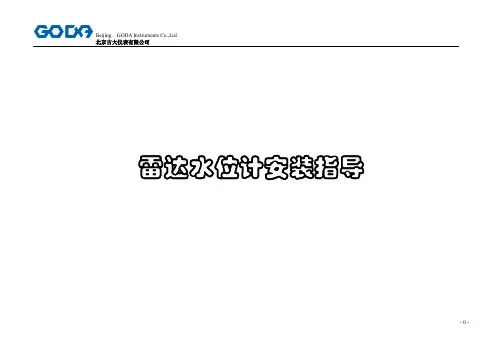

北京古大仪表有限公司雷达水位计安装指导北京古大仪表有限公司一、 雷达水位计的安装方式● 河岸（堤）安装安装支架横梁跨度计算方法： 安装支架横梁跨度测算：天线尺寸 波束角Φ 78 （锥形） θ =12Φ 98 （锥形） θ = 8Φ 123 （锥形） θ = 6Φ 189（抛物面） θ =5北京古大仪表有限公司水库大坝安装●河道或浅滩安装北京古大仪表有限公司● 桥侧安装桥下安装（GDRD61 防护等级：IP68）1、安装支架见图1所示北京古大仪表有限公司图1，安装支架尺寸图北京古大仪表有限公司安装支架参考之一（图1a. 弯管安装支架）防雨罩雷达水位计北京古大仪表有限公司安装支架参考之二（图1b. 直管安装支架）防雨罩雷达水位计北京古大仪表有限公司2、螺母安装方式的支架制作与安装图2a、螺母安装方式支架尺寸图北京古大仪表有限公司图2b、螺母安装方式参考图北京古大仪表有限公司3、法兰与防雨罩的安装图3a、法兰与防雨罩安装尺寸图北京古大仪表有限公司图3b、法兰与防雨罩安装示意图北京古大仪表有限公司螺母安装方式示意图 图3c、螺母安装方式示意图北京古大仪表有限公司法兰安装及防雨罩方式、法兰及防雨罩安装方式示意图北京古大仪表有限公司4、IP68防护等级（浸水型）雷达水位计的结构与安装图4a、防护等级IP68雷达水位计的结构与尺寸图北京古大仪表有限公司典型应用图4b、防护等级IP68雷达水位计安装应用图北京古大仪表有限公司二、雷达水位计的应用实例●江西省抚州市安乐县龙潭水库自动水位遥测站—北京古大仪表有限公司黄河流域水文监测站——GDRD56-P（L）型雷达水位计用于黄河干流水位测量。

Array（2010年）北京古大仪表有限公司北京市山洪灾害防治非工程措施建设项目（昌平区、平谷区）Array——GDRD56-P（L）型雷达水位计用于潮白河、温榆河干流及支流水位测量。

（2011年）北京古大仪表有限公司黄河治理内蒙古段河套治理项目——GDRD56-P型雷达水位计用于黄河内蒙古段干流水文监测站水位测量。

雷达物位计的运用技巧雷达物位计如何操作微波物位计俗称雷达物位计，雷达是英文Radio Detection and Raging（无线电检测与测距）首字母的缩写词。

雷达物位计是依据时刻行程原理微波物位计俗称雷达物位计，雷达是英文Radio Detection and Raging（无线电检测与测距）首字母的缩写词。

雷达物位计是依据时刻行程原理的丈量外表，雷达波以光速运转，运转时刻能够通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式、杆式探头传导，当脉冲碰到物料外表时反射回来被外表内的接收器，并将距离信号转化成物位信号。

雷达物位计的运用技巧：1、在运用雷达液位计的时分必定要注意丈量规模，超规模作业不只得不到精准的丈量数据，还有可能对雷达液位计形成损害。

对丈量的规模要从光波触碰到的罐底开端核算，假如储蓄罐比较特别，底部呈现凹状，这个时分物位低于核算点，是无法进行丈量的。

2、若介质为低介电常数当其处于低液位时，罐底可见，此时为保证丈量精度，主张将零点方位适当上移。

3、在对低介电常数介质进行丈量的时分，假如它的物位低于液位丈量值，并且罐底可见，想要让丈量值更精准，能够将零点向上调整到高于罐底的方位。

尽管说丈量规模值能够到达天线尖顶端方位，可是这只是志向状态下，现有情况中，需求考虑到粘附影响，所以应当尽量将丈量值固定在距离天线顶端至少100mm方位。

4、对于过溢维护，可定义一段安全距离附加在盲区上。

5、假如丈量的介质处于不断运动中，为了保证丈量的精准性，就主张现场将导波管固定在储蓄罐的底部，然后在中心方位进行固定，在焊接过程中，需求保证导波管内壁的润滑度，为了避开由于凹凸点对导波产生阻拦效果，还需求保证焊接的滑润。

6、雷达液位计随浓度不同，泡沫既能够吸取微波，又能够将其反射，但在必定的条件下是能够进行丈量。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

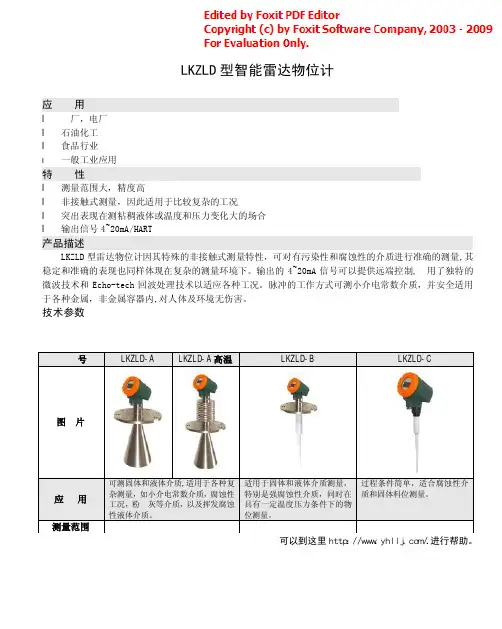

LKZLD型智能雷达物位计应用l厂，电厂l石油化工l食品行业l一般工业应用特性l测量范围大，精度高l非接触式测量，因此适用于比较复杂的工况l突出表现在测粘稠液体或温度和压力变化大的场合l输出信号4~20mA/HART产品描述LKZLD型雷达物位计因其特殊的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。

输出的4~20mA信号可以提供远端控制,用了独特的微波技术和Echo-tech回波处理技术以适应各种工况。

脉冲的工作方式可测小介电常数介质，并安全适用于各种金属，非金属容器内,对人体及环境无伤害。

技术参数号LKZLD-A LKZLD-A高温LKZLD-B LKZLD-C图片应用可测固体和液体介质,适用于各种复杂测量，如小介电常数介质，腐蚀性工况，粉灰等介质，以及挥发腐蚀性液体介质。

适用于固体和液体介质测量，特别是强腐蚀性介质，同时在具有一定温度压力条件下的物位测量。

过程条件简单，适合腐蚀性介质和固体料位测量。

测量范围可以到这里ｈｔｔｐ：／／ｗｗｗ．ｙｈｌｌｊ．ｃｏｍ／．进行帮助。

0~35米0~15米0~10米连接方式法兰(DN80/100/150/200/250) 法兰(DN50/80/100/150) 螺纹(G1-1/2″, 1-1/2″NPT)料仓开口Φ110/160/220/270mm Φ60/90/110/160mm Φ50mm工作压力-1.0~4.0MPa -1.0~2.0 MPa -1.0~2.0 MPa工作温度-40~230℃精度<0.2% (顶部盲区500mm) < 0.2%（盲区为波束角发射处向下500mm）采样回波采样55次/秒防爆等级EXiaIICT6/ExdIICT6防护等级IP66信号输出两线4~20mA/HART或三线4~20mA天线材质不锈钢PP/PPFE PP/PPFE外壳材质铝/ABS+PC电源电源：24VDC（±10%）；波纹电压：1Vpp; 耗电量：最大22.5mA环境温度-40~80℃显示方式LED显示。

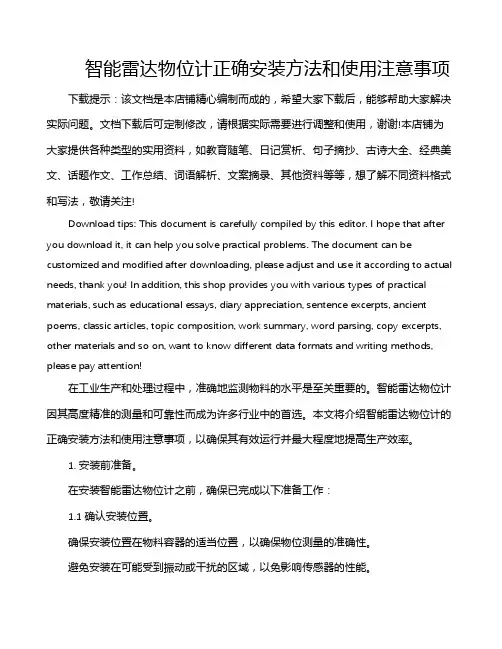

智能雷达物位计正确安装方法和使用注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在工业生产和处理过程中，准确地监测物料的水平是至关重要的。

雷达液位安装要求
雷达液位计的安装要求非常严格，需要遵循以下几点：
1. 确定测量介质：在安装前需要明确液位计测量的是哪种介质，因为不同的介质对雷达波的吸收和反射不同，会影响液位计的测量精度。

2. 确定安装位置：雷达液位计的安装位置应尽量远离进料口、出料口、搅拌器等干扰源，以确保液位计能够准确接收回波信号。

同时，需要避免安装在容易形成蒸汽、泡沫和沉淀物的地方，这些都会影响雷达波的传播和测量精度。

3. 确定安装高度：在安装时需要考虑到容器内介质的高度，根据实际情况选择合适的安装高度，以确保液位计能够覆盖整个液位范围。

4. 安装调试：在安装完成后需要进行调试，调整液位计的角度和高度，确保其能够接收到稳定的回波信号。

同时，需要对液位计进行校准，以修正由于环境因素和安装因素引起的误差。

5. 维护保养：定期对雷达液位计进行检查和维护，清理污垢和杂质，保持其测量精度和可靠性。

总之，在安装雷达液位计时需要充分考虑各种因素，严格按照要求进行安装和调试，以确保其能够准确、可靠地测量液位。

雷达料位计施工方案1. 引言雷达料位计是一种常见的测量仓储物料水平的仪器。

通过使用雷达技术，可以非侵入性地测量粉状、颗粒状或液状物料的高度。

本文档旨在介绍雷达料位计的施工方案，包括材料准备、安装步骤和施工注意事项。

2. 材料准备在开始施工前，需要准备以下材料和工具：•雷达料位计•安装支架•电缆和线缆•配电盒•手持终端设备•螺丝刀•扳手•电线剥皮工具•绝缘胶带3. 安装步骤3.1 安装支架首先，确定雷达料位计的安装位置，并使用螺丝刀和扳手将安装支架固定在合适的位置上。

确保安装支架稳固且与仓储物料接触的表面平整。

3.2 连接电缆和线缆将雷达料位计和配电盒之间的电缆连接起来。

使用电线剥皮工具剥开电缆端部的绝缘层，然后将电线插入配电盒中相应的接口，并用螺丝刀拧紧螺丝，确保连接牢固。

根据需要，使用绝缘胶带将电线绝缘部分进行包扎。

3.3 安装雷达料位计将雷达料位计安装在支架上，并根据需要调整其位置和角度，以便能够有效地测量仓储物料的高度。

使用螺丝刀和扳手将雷达料位计固定在支架上，并确保安装牢固。

3.4 连接至终端设备将配电盒与手持终端设备连接。

根据设备说明书，插入相应的线缆接口，并确保连接良好。

在连接完成后，打开终端设备并进行相应的设置，以使其能够正确读取和显示雷达料位计的测量结果。

3.5 完成安装检查所有连接部分，确保螺丝已经拧紧，并且电缆和线缆没有被挤压或损坏。

确认安装工作完成后，关闭终端设备，并对现场进行清理和整理。

4. 施工注意事项在进行雷达料位计的施工过程中，需要注意以下事项：•严格按照安装说明书进行操作，避免操作失误和损坏设备。

•在安装过程中，尽量避免雷达料位计与其他设备或物体发生碰撞。

•定期检查安装部分的连接情况，确保连接牢固，电缆和线缆没有损坏。

•在进行电气连接时，务必断开电源，以确保安全性。

•在工作完成后，清理施工现场，确保没有残留材料和工具。

5. 结论通过本文档的介绍，我们了解了雷达料位计的施工方案，包括材料准备、安装步骤和施工注意事项。

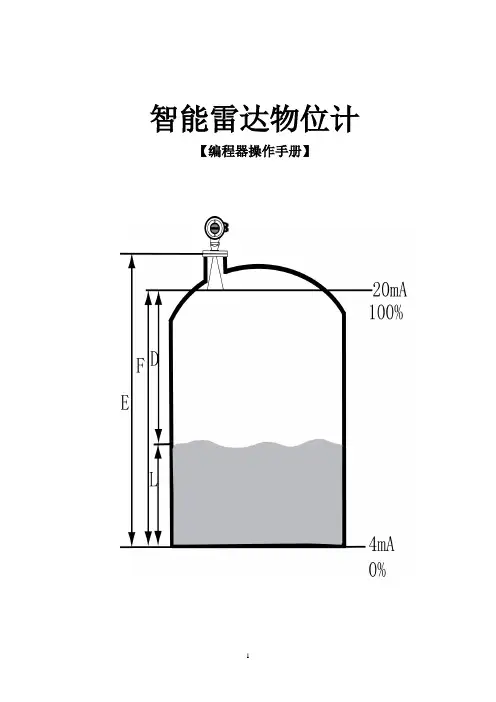

智能雷达物位计【编程器操作手册】参数设置步骤用户需按说明书的要求正确安装智能雷达物位计后，通过以下参数设定雷达才可正常工作。

1.调整测量单位及量程2.调整测量范围3.测量环境设置4.虚假回波存储5.料高的显示6.输出设置7. 基本复位8.信号比下面是对这8项进行的解释。

可以根据现场实际需要进行其中某几项的设置，使传感器达到最佳工作状态。

1.调整测量单位及量程仪表的调整单位即仪表的量程。

量程设定后也标定了与之对应的4-20mA 输出2.调整测量范围在测量的过程中，测量环境的终止值为最大测量范围3.测量环境可针对现场工况进行必要的参数选择，使仪表可以更准确的反映测量信息。

注：测量条件此项有固体和液体的区分同时也会有不同的选项功能。

固体等级快速改变及在料位上下波动比较大时不会出现信号丢失现象。

一般情况下打开此选项。

高粉尘及在粉尘比较大时打开。

大对角及雷达在采集数据时采波形的前半峰。

此选项可不打开。

多回波及在雷达测量范围内同时有几个信号同时出现的时候雷达只取第一个信号做为雷达的真实信号。

液体等级快速改变功能同上。

变动产品表面及在液面波动较大时打开此选项。

泡沫产品及在有泡沫的时候打开此选项。

忽略罐底回波及在液位较少时且被测介质的介电常数较小时会同时出现两个信号，真实料位信号和罐底信号此时打开此选项雷达就会只采真实料位的信号。

Standpipe及雷达装在导波管内测量时要打开此选项。

多回声功能同上。

从“行2列7 Liquid（液体）”切换到“行2列7 Solid（固体）”可按“+”键进行切换4.虚假回波在“行2列4”中设置生成新曲线，然后输入换能器到实际物料的距离。

那么在实际测量中传感器会自动通过记忆虚假回波来提醒处理器注意，并将它从内部的数据库中滤除注：为确保全量程精确测量，在有条件的情况下一定进行空罐回波曲线学习。

带料学习也可，但料面离顶部越远越好5.料高设定就是把雷达显示从空高变成料高的过程6. 输出设置在菜单“行6列b”中，设定需要输出的电流值4-20mA或20-4mA7. 基本复位复位后雷达的所有数据都会恢复到最原始的数据，导致量程盲区等一些数据要重新调整。

在液位测量行业当中，雷达物位计已经成为广大用户首先考虑的仪表选型。

这是因为雷达物位计相对于其他测量仪器具有更广泛的应用范围，在安装与使用中更具有优势，当然，任何产品都会有其自身的不足。

其实，雷达液位计还存在很多亟待改善的问题，通过我们的技术水平的逐步提高，正在逐步改善。

那么，让我们一起来看看通常雷达物位计会出现哪几方面的误差呢?一般情况下，雷达液位计产生误差主要源于仪表安装上的误差，这种误差会使得回波信号受到干扰，产生测量上的误差。

为此，专家提醒，在安装的时候，一定考虑到罐的高度以及波束角的大小，要给雷达物位计留出足够大的安装空间。

除此之外，还会出现以下几种常见的误差：1：测量死区：雷达物位计在测量中输出是4～20mA的电流，由于被测介质本身和探头的原因，在它测量中有两个死区，分别为上死区和下死区。

上死区液面到上参考点之间能测到的最小距离，大约为0.1m~0.5m不等；下死区是在探头的底部，随着储罐内真实液位变化，测量结果没有变化的一部分。

2：被测介质所造成的误差：在测量界位时，要求上面液体的介电常数必须比下面液面介电常数大10。

如果两种界面介电常数相差不大的话就会变成波型。

测量时，由于液位和界位所用时间基本相同，会使产生返回的两个信号重叠在一起，影响测量的结果。

3：被测量的液体粘度过大：介质有很高的粘性，这样的液介质很可能附着在探头上，影响信号的传递，使测量产生误差，如果粘度更大时，将会出现介质与探头连在一起，此时一定要对探头定期清洗。

4：雷达物位计本身产生的误差：雷达物位计采用的是雷达技术，产生误差大部分来自于现场的安装。

5、导波管内壁粗糙杂志造成雷达回波异常带有导波管的雷达物位计安装要求比较高，尤其是导波管内壁的光滑程度要求较高。

导波管建议采用不锈钢材质，导波管焊接时采取插接焊接法。

为了有效规避这些可能出现的问题，在安装雷达液位计时，应注意的事项：1、安装雷达液位计时，应避开进料口、进料帘和旋涡，因为介质在注入时会产生幅度比被测液位反射的有效回波大得多的虚假回波。

高频雷达物位计操作说明操作高频雷达物位计需要按照以下步骤进行：1.安装：首先，在装置需要测量物位的容器上安装高频雷达物位计，确保它与容器底部的距离在规定的范围内。

安装时要保持物位计与容器的垂直位置，以获得准确的测量结果。

另外，要保证物料不会对物位计产生干扰，例如避免有接触到物料的支撑物。

2.连接：将高频雷达物位计与电源和控制系统连接。

根据设备手册的指示，将电源线连接到物位计的电源输入接口上，并将控制信号线连接到相应的输入输出端口上。

确保连接正确并紧固好。

3.参数设定：通过控制系统，进入高频雷达物位计的参数设置界面，根据实际应用需求进行相应参数的设定。

其中，主要参数包括测量范围、测量精度、输出信号类型等。

可以根据物料的特性和安装位置的要求来调整这些参数。

部分高频雷达物位计还提供了自动校准功能，可以根据物料的变化自动进行校准。

4.校准：在使用高频雷达物位计之前，需要对其进行校准以确保测量的准确性。

校准方法一般由设备制造商提供，并根据具体的型号和要求进行操作。

一般情况下，校准需要进行两个方面的操作：一是设置物料的空位标定值，即在容器完全为空时物位计所测得的数值；二是设置物料的满位标定值，即在容器完全满时物位计所测得的数值。

通过这两个标定点的设定，可以使物位计在实际测量过程中获得更精确的结果。

5.使用：使用高频雷达物位计时，首先打开物位计和控制系统的电源，等待一段时间使设备稳定运行。

然后，在控制系统中选择相应的测量功能和输出信号类型。

根据监控系统的要求，可将物位计的输出信号连接到相应的显示器或数据采集设备上，以实时监测物料的变化。

总结起来，高频雷达物位计是一种准确测量物料高度的仪器，使用前需要进行安装、连接、参数设定和校准等操作。

使用时要按照设备手册的指示进行，确保物位计稳定工作。

定期维护和校准是保持设备性能的重要措施。

使用高频雷达物位计可以提高工业制程中物料管理的准确性和可靠性，对于提高生产效率和降低成本具有重要意义。

雷达液位计的安装、使用以及维护首先给大家说一下关于雷达液位计的安装说明：推荐距离（1）墙至安装短管的外壁：离罐壁为罐直径1/6处，最小距离为200mm。

雷达液位计(导波)[1]? 不能安装在入料口的上方（4）。

不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。

如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

编辑本段注意事项测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。

若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。

理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。

对于过溢保护，可定义一段安全距离附加在盲区上。

最小测量范围与天线有关。

随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。

雷达液位计安装要求： 1. 推荐距离(1)墙至安装短管的外壁。

2. 离罐壁为罐直径1/6处，最小距离为200mm。

3. 不能安装在入料口的上方(4)。

4.. 如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

注意事项：测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。

若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。

理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。

对于过溢保护，可定义一段安全距离附加在盲区上。

最小测量范围与天线有关。

随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。

仪器仪表的使用很简单，但是如何正确使用雷达液位计呢？下面给大家一些使用小提示：在日常的生产生活当中如何正确的使用雷达液位，关系着我们的生活各个方面。

智能导波雷达物位计安全操作及保养规程智能导波雷达物位计是一种常用于测量容器或槽体内介质物位的仪器。

为了确保安全操作和有效使用，以下是智能导波雷达物位计的安全操作及保养规程。

1. 安全操作规程1.1 穿戴个人防护装备在进行任何操作之前，确保穿戴合适的个人防护装备。

这包括安全鞋、防护手套和护目镜，以避免任何潜在的伤害。

1.2 断电操作在进行安装、检修或维护工作之前，务必将智能导波雷达物位计断电，并确认设备无电流流经。

这样可以防止触电或其他电源相关的事故发生。

1.3 遵循制造商操作手册在使用智能导波雷达物位计之前，详细阅读制造商提供的操作手册，并按照手册中的指示进行操作。

遵循制造商的操作规程可确保正确使用仪器，并最大限度地降低操作风险。

1.4 避免使用有损坏的设备如果发现智能导波雷达物位计或其附件有任何损坏，请立即停止使用并联系专业维修人员进行修理。

继续使用有损坏设备可能会导致不准确的测量结果或其他安全问题。

1.5 谨防液体溢出在使用智能导波雷达物位计时，要小心防止溢液。

确保盖子、阀门和管道等设备完好无损，并随时检查是否有泄漏的迹象。

避免因液体溢出而导致人员受伤或设备损坏。

1.6 远离高压区域智能导波雷达物位计的使用需要小心，特别是在高压区域。

在高压设备附近使用智能导波雷达物位计时需格外小心，确保安全距离，并遵循相关的安全操作规程。

2. 保养规程2.1 定期清洁智能导波雷达物位计应定期清洁以确保其正常工作。

清洁前，确保断电并断开所有连接。

使用干净的布或软刷，清洁仪器表面和传感器，同时避免使用任何酸、碱或其他腐蚀性清洁剂。

2.2 及时更换零部件如发现任何零部件损坏或磨损，应立即更换以保证仪器的准确性和安全性。

确保使用与制造商建议的相同型号和规格的零部件。

2.3 定期校准为确保测量结果的准确性，智能导波雷达物位计应定期进行校准。

校准过程应根据制造商的指导进行，通常需要使用标准测试物体进行校准。

2.4 保持周围环境清洁干燥智能导波雷达物位计应放置在清洁、干燥的环境中，并避免受到阳光直接照射或长时间暴露在高温、潮湿或腐蚀性环境中。

雷达液位计传感器是先进的雷达式物位测量仪表，测量距离最大35米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。

雷达液位计工作原理
高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

一种特殊的时间延伸方法可以确保稳定和精确的测量。

即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。

雷达液位计安装流程
雷达液位计安装的流程分为三步：1、雷达液位计安装位置说明；2、罐内安装；3、最佳安装选择。

下面为大家详细介绍：
1、雷达液位计安装位置说明
●建议距离（1）罐体内壁至安装短管的外壁应大于罐直径的1/6；
●离罐壁最小距离为300mm；
●不能安装在入料口的上方（4）。

●不能安装在中心位置（3），如果安装在中央，
会产生多重虚假回波，干扰回波会导致信号
丢失。

●如果不能保持仪表与罐壁的距离，罐壁上的
介质会黏附造成虚假回波，在调试仪表的时
候应该进行虚假回波存储。

2、罐内安装
●在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。

●对称装置（2），如真空环，加热线圈，挡板等等。

●如果罐内有（1）（2）干涉物件，应采用导波管进行测量。

3、最佳安装选择
●天线尺寸：天线越大，波束角越小，干扰回波将越弱。

●天线调整：将天线调整到最佳测量位置。

●导波管：导波管安装用来避免干扰回波。

WT-RII-DS2F 智能雷达液位计说明书西安沃泰科技有限公司地址：西安市高新六路52号A座5F目录一、工作原理 (2)二、功能特点 (2)三、适用范围 (3)四、性能指标 (3)五、技术指标 (3)六、安装 (3)七、系统操作说明 (5)7.1操作说明 (5)7.2参数说明 (5)附录一：显示菜单 (6)附录二：常见问题及排除方法 (7)附录三：出厂设备清单 (7)一、工作原理智能雷达液位计是我公司推出的新一代高性能物（液）位测量解决方案产品。

雷达液位计采样方式为非接触式，通过天线系统发射、接收能量很低的微波脉冲，雷达接收到微波脉冲并将其传输给处理电路，处理电路通过智能化的软件识别出正确的回波，距离被测物表面的距离D与脉冲的时间行程T成正比：D = C *T/2其中C为光速，因安装高度（雷达天线到0参考点的距离）E已知，则物（液）位L为：L=E-D二、功能特点智能雷达液位计的设计采用了新型的超低功耗的微控制器MSP430F149和智能化软件，使其具有非常突出的优点：●不受温度、压力等外界环境影响；●波束小，能量集中，抗干扰能力强，精确度高；●系统设计采用工业级标准芯片，稳定性高，工作温度范围宽；●128*64点阵图形液晶，可同时显示水位、流量、累计流量和系统时间；●RS485通讯接口，可实现数据的远距离传输；●软件设计智能化，有多种标准渠型可选，还可对非标准的水槽进行现场组态；●集成了温度补偿电路，可消除温度对测量数据的不良影响；●精度高、稳定性好；●低功耗；●主控制器和传感器采用分体式设计，并可根据现场环境更换不同量程的传感器；●结构精巧、安装便捷；●防潮、防尘、防绣蚀；●防雷击、防射频干扰；三、适用范围●水文测量与监控●城市及供水系统●循环水及污水处理系统●工业现场液位、流量的测量与控制四、性能指标测量介质一般液体渠道类型各种类型的标准测渠、非标准渠道渠道宽度大于50cm，与渠道形状和安装高度有关测量液位0～30米（精度+/-1cm）探头频率26G传感器可承受偶然的水浸压力达20psi输出信号RS-485工作电压12VDC功耗测量时为90mA，职守时1mA工作温度-25～70℃贮存温度-40～125℃五、技术指标精度±0.25%电源影响小于输出量程的0.01%/V负载影响可忽略不计温度影响±1.5%FS (补偿温度： 0～70℃)稳定性±0.25%FS/1年防护等级IP68六、安装智能雷达液位计主要由主机和传感器两部分组成。

雷达液位计的安装及控制系统
雷达液位计的安装情况直接决定了液位测量精度和可靠性，根据实际安装测试，雷达液位计在安装时需要满足以下要点：
（1）在雷达波测量的角度范围内不能有障碍物，障碍物会阻断雷达波的传播，进而导致接收到的雷达波数据信息失衡，影响测量精确性。

因此雷达波的测角需刚好到罐底，不能和球罐四周相干涉。

（2）雷达液位计安装时需要避开液体的进口，在液体进口由于落差，会形成一个较大范围的干涉回波，进而影响雷达液位计的测量精度，因此液位计应该安装在远离液体进口的位置。

（3）雷达液位计应该设置到液面平稳的地方，避免液面有较大波动而导致雷达波的测量失真。

为了满足化工生产过程中动态监测和调整的需求，需要对液位的变化进行实时动态监测并控制化学原料的补给，因此需要对雷达液位计的监测结果进行联动控制，将液位计、供液装置、液位信息等进行集中监测和调控，形成以雷达液位计为基础的化工生产智能联控体系。

该系统采用了模块化组合设计和DCS数据控制逻辑，在每个储罐处均设置有液位测量装置、数据采集装置及多点位温度监测系统，各类监测信息通过独立的数据传输线路进入到管理计算机内，进行数据的集中处理和调控，满足液位监测、液位调整的需求。

该系统中的数据单元采用了总线控制模式，和传统的分散式控制系统相比，具有信号传输速度快、抗干扰性强的优点。

由于储罐内液氨具有较强的腐蚀性，因此雷达液位计的材料应该选用抗腐蚀性强的材料，满足长期在恶劣环境中工作可靠性的需求。

安装雷达液位计要注意这4点要求
雷达液位计是是微波（雷达）定位技术在物位测量仪表上的一种运用。

它通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物发生反射，并由一个接收装置接收反射信号，根据测量能量波运动过程的时间差可确定物位变化情况，由电子装置对微波信号进行处理，最终将微波信号转化成与物位相关的电信号。

由于雷达液位计的主要优势在于其非接触式连续测量、速度快、可全天候在线实时检测。

因此，可不受温湿度、雾、浑水、污泥、水生植物等因素影响，测量精度较高，且安装简单便于维护，应用前景广阔。

目前，除水文监测站、水库等应用外，雷达液位计在我国城市内涝监测预警系统中比较多见，可对桥梁涵洞、排水管道、渠道、下凹道路、地下停车场、城市河湖水系等点位进行实时监测，为决策、应急和预警提供保障，为暴雨条件下城市建筑和市民的生命安全保驾护航。

雷达液位计可对桥下水位、流速、雨量、温度进行实时监测，同时，将监测站点的实时数据传回管理后台，第一时间真实动态反映河道水位与跨河桥梁体间距的变化情况，及时、精准、科学地实时获取精确数据。

雷达液位计的安装注意事项：
（1）天线平行于测量槽壁，利于微波的传播。

（2）安装位置距槽壁距离应大于30cm，以免将槽壁上的虚假信号误做回波信号。

（3）尽量避开下料区、搅拌器等干扰源，使波束范围内无固定物，
提高信号的可信度。

（4）接管直径应小于或等于屏蔽管长度（100mm或250mm）。
