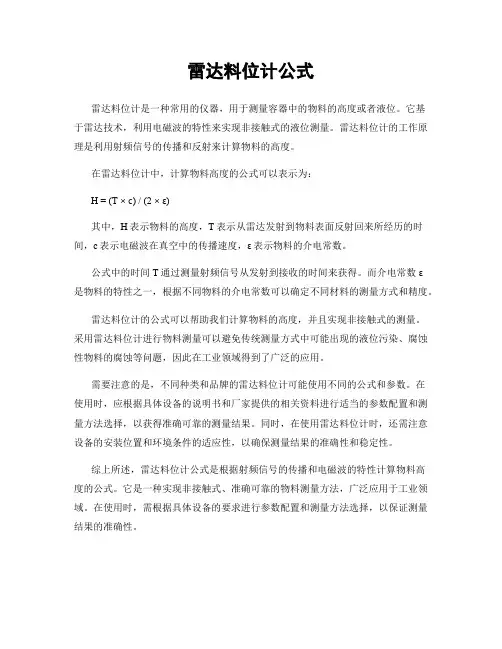

雷达料位计公式
雷达料位计是一种常用的仪器，用于测量容器中的物料的高度或者液位。
它基
于雷达技术，利用电磁波的特性来实现非接触式的液位测量。
雷达料位计的工作原理是利用射频信号的传播和反射来计算物料的高度。
在雷达料位计中，计算物料高度的公式可以表示为：
H = (T × c) / (2 × ε)
其中，H表示物料的高度，T表示从雷达发射到物料表面反射回来所经历的时间，c表示电磁波在真空中的传播速度，ε表示物料的介电常数。
公式中的时间T通过测量射频信号从发射到接收的时间来获得。
而介电常数ε
是物料的特性之一，根据不同物料的介电常数可以确定不同材料的测量方式和精度。
雷达料位计的公式可以帮助我们计算物料的高度，并且实现非接触式的测量。
采用雷达料位计进行物料测量可以避免传统测量方式中可能出现的液位污染、腐蚀性物料的腐蚀等问题，因此在工业领域得到了广泛的应用。
需要注意的是，不同种类和品牌的雷达料位计可能使用不同的公式和参数。
在
使用时，应根据具体设备的说明书和厂家提供的相关资料进行适当的参数配置和测量方法选择，以获得准确可靠的测量结果。
同时，在使用雷达料位计时，还需注意设备的安装位置和环境条件的适应性，以确保测量结果的准确性和稳定性。
综上所述，雷达料位计公式是根据射频信号的传播和电磁波的特性计算物料高
度的公式。
它是一种实现非接触式、准确可靠的物料测量方法，广泛应用于工业领域。
在使用时，需根据具体设备的要求进行参数配置和测量方法选择，以保证测量结果的准确性。

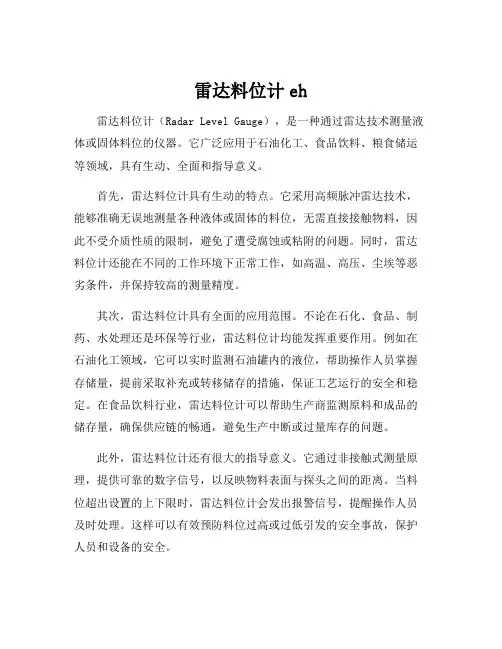

雷达料位计eh雷达料位计（Radar Level Gauge），是一种通过雷达技术测量液体或固体料位的仪器。
它广泛应用于石油化工、食品饮料、粮食储运等领域，具有生动、全面和指导意义。
首先，雷达料位计具有生动的特点。
它采用高频脉冲雷达技术，能够准确无误地测量各种液体或固体的料位，无需直接接触物料，因此不受介质性质的限制，避免了遭受腐蚀或粘附的问题。
同时，雷达料位计还能在不同的工作环境下正常工作，如高温、高压、尘埃等恶劣条件，并保持较高的测量精度。
其次，雷达料位计具有全面的应用范围。
不论在石化、食品、制药、水处理还是环保等行业，雷达料位计均能发挥重要作用。
例如在石油化工领域，它可以实时监测石油罐内的液位，帮助操作人员掌握存储量，提前采取补充或转移储存的措施，保证工艺运行的安全和稳定。
在食品饮料行业，雷达料位计可以帮助生产商监测原料和成品的储存量，确保供应链的畅通，避免生产中断或过量库存的问题。
此外，雷达料位计还有很大的指导意义。
它通过非接触式测量原理，提供可靠的数字信号，以反映物料表面与探头之间的距离。
当料位超出设置的上下限时，雷达料位计会发出报警信号，提醒操作人员及时处理。
这样可以有效预防料位过高或过低引发的安全事故，保护人员和设备的安全。
在实际操作中，雷达料位计需要正确安装和调试，根据不同的介质和环境参数设置合理的工作参数。
此外，定期对雷达料位计进行检修和维护，确保其长期稳定和可靠的工作。
同时，对操作人员进行培训，使其能够正确使用和维护雷达料位计，提高工作效率和安全性。
综上所述，雷达料位计是一种具有生动、全面和指导意义的设备。
它的应用范围广泛，能够解决许多行业中的料位监测问题，提高生产效率和安全性。
因此，了解和掌握雷达料位计的原理和使用方法，对于相关行业的工作人员来说具有重要的意义。

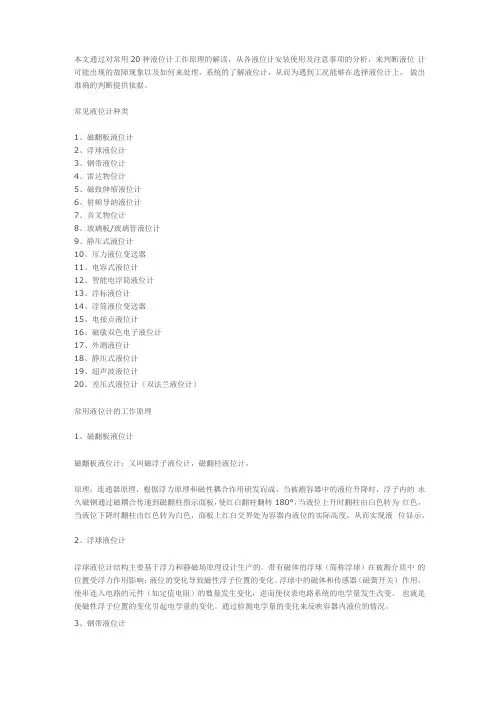

本文通过对常用20种液位计工作原理的解读，从各液位计安装使用及注意事项的分析，来判断液位计可能出现的故障现象以及如何来处理，系统的了解液位计，从而为遇到工况能够在选择液位计上，做出准确的判断提供依据。
常见液位计种类1、磁翻板液位计2、浮球液位计3、钢带液位计4、雷达物位计5、磁致伸缩液位计6、射频导纳液位计7、音叉物位计8、玻璃板/玻璃管液位计9、静压式液位计10、压力液位变送器11、电容式液位计12、智能电浮筒液位计13、浮标液位计14、浮筒液位变送器15、电接点液位计16、磁敏双色电子液位计17、外测液位计18、静压式液位计19、超声波液位计20、差压式液位计（双法兰液位计）常用液位计的工作原理1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。
原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。
2、浮球液位计浮球液位计结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
3、钢带液位计它是利用力学平衡原理设计制作的。
当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。
液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。
4、雷达液位计雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

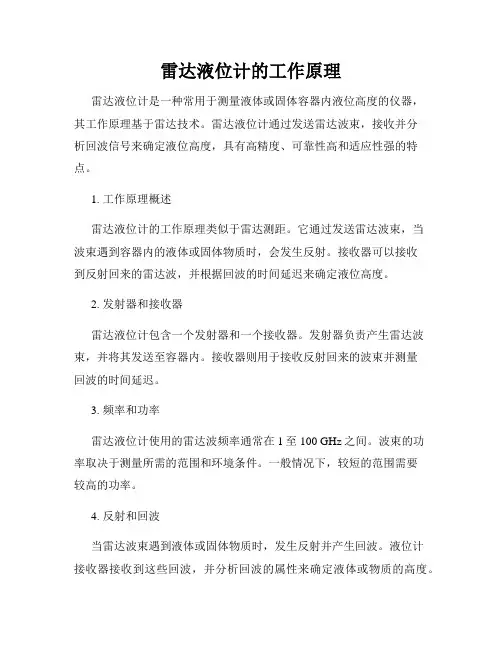

雷达液位计的工作原理雷达液位计是一种常用于测量液体或固体容器内液位高度的仪器，其工作原理基于雷达技术。
雷达液位计通过发送雷达波束，接收并分析回波信号来确定液位高度，具有高精度、可靠性高和适应性强的特点。
1. 工作原理概述雷达液位计的工作原理类似于雷达测距。
它通过发送雷达波束，当波束遇到容器内的液体或固体物质时，会发生反射。
接收器可以接收到反射回来的雷达波，并根据回波的时间延迟来确定液位高度。
2. 发射器和接收器雷达液位计包含一个发射器和一个接收器。
发射器负责产生雷达波束，并将其发送至容器内。
接收器则用于接收反射回来的波束并测量回波的时间延迟。
3. 频率和功率雷达液位计使用的雷达波频率通常在1至100 GHz之间。
波束的功率取决于测量所需的范围和环境条件。
一般情况下，较短的范围需要较高的功率。
4. 反射和回波当雷达波束遇到液体或固体物质时，发生反射并产生回波。
液位计接收器接收到这些回波，并分析回波的属性来确定液体或物质的高度。
5. 时间延迟和液位测量雷达液位计通过测量回波的时间延迟来确定液位高度。
回波的时间延迟取决于发射器发射雷达波根据液体或物质的位置，经过空气传播的时间，以及回到接收器的时间。
根据时间延迟，液位计可以计算出液位高度。
6. 算法和精度雷达液位计使用特定的算法来处理回波信号，并将其转换为液位高度。
这些算法可以通过降噪、滤波和校准等方式提高测量的精度和准确度。
7. 应用领域雷达液位计广泛应用于工业和商业领域。
例如，在石油化工行业中，雷达液位计可用于测量储罐内的油品水平；在食品加工行业中，它可用于监测罐内的液体或固体食品的容量。
总结：雷达液位计是一种基于雷达技术的仪器，通过发送和接收雷达波束来测量液体或固体容器内的液位高度。
它的工作原理是利用回波的时间延迟来确定液位，并通过特定的算法来处理回波信号，提高测量的精度和准确度。
雷达液位计具有高精度、可靠性高和适应性强的特点，广泛应用于各个领域。

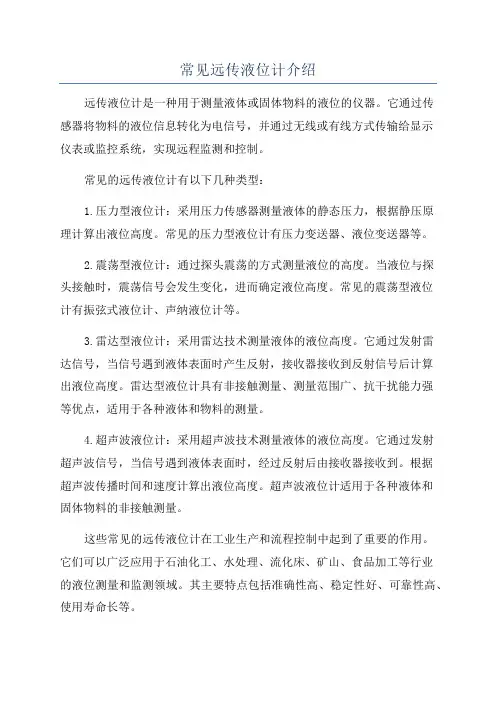

常见远传液位计介绍远传液位计是一种用于测量液体或固体物料的液位的仪器。
它通过传感器将物料的液位信息转化为电信号，并通过无线或有线方式传输给显示仪表或监控系统，实现远程监测和控制。
常见的远传液位计有以下几种类型：1.压力型液位计：采用压力传感器测量液体的静态压力，根据静压原理计算出液位高度。
常见的压力型液位计有压力变送器、液位变送器等。
2.震荡型液位计：通过探头震荡的方式测量液位的高度。
当液位与探头接触时，震荡信号会发生变化，进而确定液位高度。
常见的震荡型液位计有振弦式液位计、声纳液位计等。
3.雷达型液位计：采用雷达技术测量液体的液位高度。
它通过发射雷达信号，当信号遇到液体表面时产生反射，接收器接收到反射信号后计算出液位高度。
雷达型液位计具有非接触测量、测量范围广、抗干扰能力强等优点，适用于各种液体和物料的测量。
4.超声波液位计：采用超声波技术测量液体的液位高度。
它通过发射超声波信号，当信号遇到液体表面时，经过反射后由接收器接收到。
根据超声波传播时间和速度计算出液位高度。
超声波液位计适用于各种液体和固体物料的非接触测量。
这些常见的远传液位计在工业生产和流程控制中起到了重要的作用。
它们可以广泛应用于石油化工、水处理、流化床、矿山、食品加工等行业的液位测量和监测领域。
其主要特点包括准确性高、稳定性好、可靠性高、使用寿命长等。
在选择远传液位计时，需要考虑液体性质、温度、压力、测量范围、安装方式等因素。
还需要根据具体应用的要求，选择适合的测量原理和传感器类型。
此外，还需要注意选用品牌有保障、售后服务完善的产品，以确保测量系统的可靠性和稳定性。
总之，远传液位计在工业生产和流程控制中起着关键作用。
不同类型的液位计具有自身的优点和适用范围，用户在选择时需要根据实际情况进行合理的选择。
远传液位计的不断发展和创新将为工业自动化和智能化带来更多的便利和发展机会。

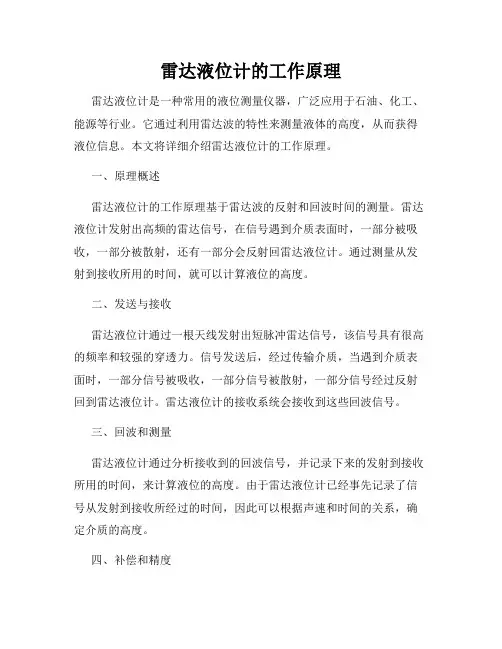

雷达液位计的工作原理雷达液位计是一种常用的液位测量仪器，广泛应用于石油、化工、能源等行业。
它通过利用雷达波的特性来测量液体的高度，从而获得液位信息。
本文将详细介绍雷达液位计的工作原理。
一、原理概述雷达液位计的工作原理基于雷达波的反射和回波时间的测量。
雷达液位计发射出高频的雷达信号，在信号遇到介质表面时，一部分被吸收，一部分被散射，还有一部分会反射回雷达液位计。
通过测量从发射到接收所用的时间，就可以计算液位的高度。
二、发送与接收雷达液位计通过一根天线发射出短脉冲雷达信号，该信号具有很高的频率和较强的穿透力。
信号发送后，经过传输介质，当遇到介质表面时，一部分信号被吸收，一部分信号被散射，一部分信号经过反射回到雷达液位计。
雷达液位计的接收系统会接收到这些回波信号。
三、回波和测量雷达液位计通过分析接收到的回波信号，并记录下来的发射到接收所用的时间，来计算液位的高度。
由于雷达液位计已经事先记录了信号从发射到接收所经过的时间，因此可以根据声速和时间的关系，确定介质的高度。
四、补偿和精度在实际应用中，由于介质表面形状的不规则性、介质的折射率变化等因素的影响，需要进行相应的补偿。
一般来说，雷达液位计会根据介质所具有的特性进行自动的补偿处理，以提高测量的精度。
五、优势和应用雷达液位计具有精确度高、测量范围广、适应性强等优点，被广泛应用于各领域的液位测量中。
在石油、化工、能源行业，雷达液位计可以监测储罐、槽池等液体的高度，实现对液体的实时控制和管理。
六、总结雷达液位计通过利用雷达波的特性，实现对液体高度的测量。
通过发送和接收雷达信号，并计算回波时间，即可得到液位的高度信息。
它的工作原理简单，精度高，适用范围广，被广泛应用于各种液位测量场合。
随着科技的不断进步，雷达液位计的性能也在不断提高，为各行业的工艺控制和安全管理提供了有效的手段。

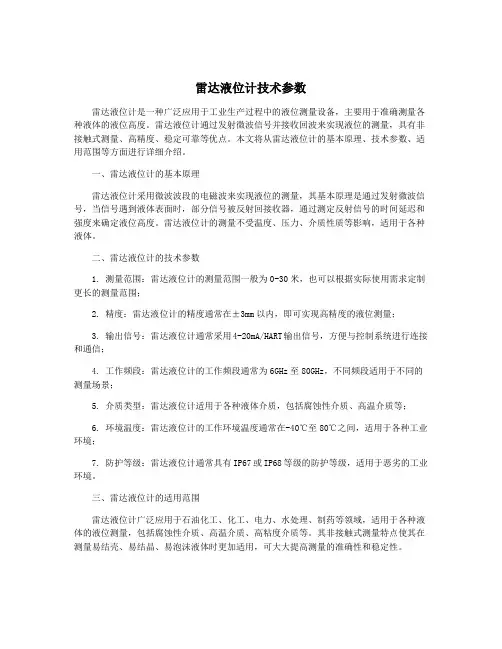

雷达液位计技术参数雷达液位计是一种广泛应用于工业生产过程中的液位测量设备，主要用于准确测量各种液体的液位高度。
雷达液位计通过发射微波信号并接收回波来实现液位的测量，具有非接触式测量、高精度、稳定可靠等优点。
本文将从雷达液位计的基本原理、技术参数、适用范围等方面进行详细介绍。
一、雷达液位计的基本原理雷达液位计采用微波波段的电磁波来实现液位的测量，其基本原理是通过发射微波信号，当信号遇到液体表面时，部分信号被反射回接收器，通过测定反射信号的时间延迟和强度来确定液位高度。
雷达液位计的测量不受温度、压力、介质性质等影响，适用于各种液体。
二、雷达液位计的技术参数1. 测量范围：雷达液位计的测量范围一般为0-30米，也可以根据实际使用需求定制更长的测量范围；2. 精度：雷达液位计的精度通常在±3mm以内，即可实现高精度的液位测量；3. 输出信号：雷达液位计通常采用4-20mA/HART输出信号，方便与控制系统进行连接和通信；4. 工作频段：雷达液位计的工作频段通常为6GHz至80GHz，不同频段适用于不同的测量场景；5. 介质类型：雷达液位计适用于各种液体介质，包括腐蚀性介质、高温介质等；6. 环境温度：雷达液位计的工作环境温度通常在-40℃至80℃之间，适用于各种工业环境；7. 防护等级：雷达液位计通常具有IP67或IP68等级的防护等级，适用于恶劣的工业环境。
三、雷达液位计的适用范围雷达液位计广泛应用于石油化工、化工、电力、水处理、制药等领域，适用于各种液体的液位测量，包括腐蚀性介质、高温介质、高粘度介质等。
其非接触式测量特点使其在测量易结壳、易结晶、易泡沫液体时更加适用，可大大提高测量的准确性和稳定性。
雷达液位计作为一种先进的液位测量技术，具有精度高、稳定可靠、适用范围广等特点，广泛应用于各种工业生产领域。
随着科技的不断发展，雷达液位计的性能和功能将继续得到提升，为工业自动化生产提供更加可靠和有效的液位测量解决方案。
雷达液位计与导波雷达液位计的区别液位计是一种用于测量液体或固体物料的高度、体积或重量的仪器。
其中，雷达液位计和导波雷达液位计是两种比较常见的液位计类型。
它们有什么区别？下面将逐一介绍。
雷达液位计雷达液位计是一种基于雷达技术来实现液位测量的仪器。
它利用高频电磁波在空间中传播的特性，来探测液位高度并输出测量结果。
具体而言，它会向液面发送一个由天线产生的短脉冲信号，然后等待这个信号被液面反射后返回，通过计算反射信号在时间上的差异，就可以计算出液位高度了。

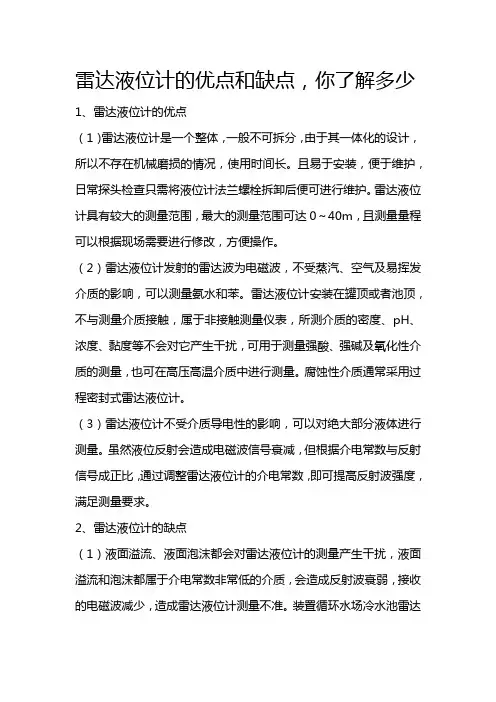

优点：•适用范围广：可以测量各种介质，如液体、固体颗粒、泥浆等。
•精度高：可以达到毫米级别，测量稳定性好。
•远距离测量：可以在不接触介质的情况下进行远距离测量。
缺点：•受杂波影响：容易受到周围环境的微波干扰，导致测量误差。
•需要空间：由于它需要一个天线和一定的传输空间，因此在空间有限的情况下很难使用。
导波雷达液位计导波雷达液位计也是一种基于雷达技术来实现液位测量的仪器。
它与传统的雷达液位计相比，采用了导波技术来将高频电磁波沿着介质表面进行传播，进而实现液位的测量。
优点：•高精度：可以达到毫米级别，测量稳定性好。
•不受干扰：由于导波雷达液位计不容易受到杂波的干扰，因此测量误差小。
•适用范围广：与传统雷达液位计相比，它更适合测量高温、高压、腐蚀性强的介质。
缺点：•成本高：与传统雷达液位计相比，导波雷达液位计的成本较高。
•可测距离有限：相比传统雷达液位计，导波雷达液位计的测距范围略小。
总结从以上对雷达液位计和导波雷达液位计的介绍可以看出，它们都是基于雷达技术来实现液位测量的仪器。
相较于传统的雷达液位计，导波雷达液位计更加精准，同时在测量液位时受到的干扰更小。
不过，由于导波技术的特殊性，导波雷达液位计的成本和测距范围都有一定限制，因此在使用前需谨慎考虑。

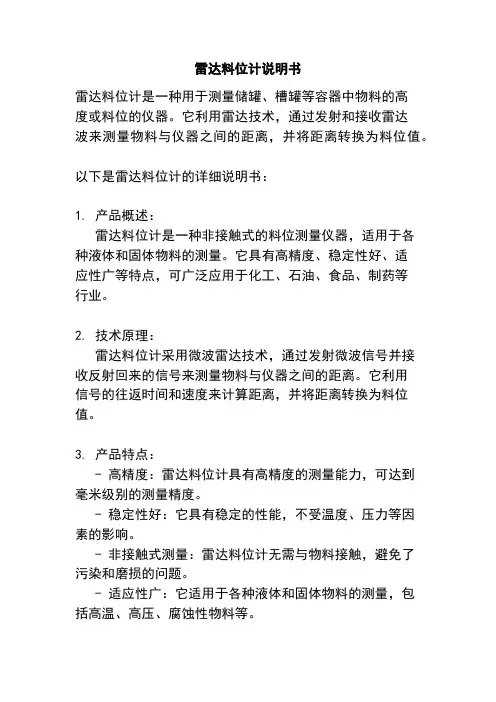

雷达料位计说明书雷达料位计是一种用于测量储罐、槽罐等容器中物料的高度或料位的仪器。
它利用雷达技术，通过发射和接收雷达波来测量物料与仪器之间的距离，并将距离转换为料位值。
以下是雷达料位计的详细说明书：1. 产品概述：雷达料位计是一种非接触式的料位测量仪器，适用于各种液体和固体物料的测量。
它具有高精度、稳定性好、适应性广等特点，可广泛应用于化工、石油、食品、制药等行业。
2. 技术原理：雷达料位计采用微波雷达技术，通过发射微波信号并接收反射回来的信号来测量物料与仪器之间的距离。
它利用信号的往返时间和速度来计算距离，并将距离转换为料位值。
3. 产品特点：- 高精度：雷达料位计具有高精度的测量能力，可达到毫米级别的测量精度。
- 稳定性好：它具有稳定的性能，不受温度、压力等因素的影响。
- 非接触式测量：雷达料位计无需与物料接触，避免了污染和磨损的问题。
- 适应性广：它适用于各种液体和固体物料的测量，包括高温、高压、腐蚀性物料等。
4. 产品组成：雷达料位计主要由以下组件组成：- 发射器：用于发射微波信号。
- 接收器：用于接收反射回来的信号。
- 处理单元：用于计算距离并转换为料位值。
- 显示器：用于显示料位值。
5. 安装和使用：- 安装：将雷达料位计安装在容器的侧壁上，并确保与物料之间没有遮挡物。
- 设置：根据实际情况设置测量范围、单位等参数。
- 使用：开启雷达料位计，并观察显示器上的料位值。
6. 注意事项：- 避免与其他电磁设备干扰，以免影响测量结果。
- 定期检查雷达料位计的工作状态，确保其正常运行。
- 遵循操作手册中的安全操作规程，以免发生意外事故。
以上是雷达料位计的详细说明书，希望能对您有所帮助。
如有其他问题，请随时提问。
雷达物位计使用说明书目录一、脉冲型雷达物位计测量原理-------------------------------------------------------------------------------------------1 产品简介------------------------------------------------------------------------------------------2 安装指南------------------------------------------------------------------------------------------3 仪表尺寸------------------------------------------------------------------------------------------7测量条件------------------------------------------------------------------------------------------9 编程调试-------------------------------------------------------------------------------------------9 技术参数------------------------------------------------------------------------------------------11 产品选型------------------------------------------------------------------------------------------12二、导波型雷达物位计测量原理-------------------------------------------------------------------------------------------15 产品简介--------------------------------------------------------------------------------------------17 安装指南--------------------------------------------------------------------------------------------18 调试--------------------------------------------------------------------------------------------21 仪表尺寸---------------------------------------------------------------------------------------------22 技术参数--------------------------------------------------------------------------------------------22 产品选型--------------------------------------------------------------------------------------------23一、脉冲型雷达物位计测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。
雷达波以光速运行。
运行时间可以通过电子部件被转换成物位信号。
一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。
输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。
正确的回波信号识别由脉冲软件完成，精度可达到毫米级。
距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速因空罐的距离E已知，则物位L为：L=E-D输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。
对应于4－20mA输出。
应用介质：●DY-6050系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
●采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。
波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
DY-6050系列脉冲雷达物位仪表类别DY-6051 DY-6052 DY-6053应用压力小，过程条件简单，腐蚀性的液体、浆料比如：污水液位测量挥发性小的酸碱液位测量浆料料位测量存储或过程容器腐蚀性的液体、浆料比如：具有压力的液位测量污水液位测量挥发性大的酸碱液位测量浆料料位测量适应各种存储容器或过程计量环境，液体、浆料、固体比如：原油、轻油液位测量原煤、煤粉仓位测量焦碳料位测量氢氧化铝液位测量防爆认证EXiaIICT6/ EXiaIIBT4 EXiaIICT6/EXiaIIBT4 EXiaIICT6/EXiaIIBT4 测量范围20米20米35米过程连接螺纹法兰法兰过程温度-40-130℃标准型-40-130℃高温型-40-180℃标准型-40-130℃高温型-40-250℃过程压力-1.0-3bar -1.0-20bar-1.0-40bar重复性± 1mm ± 1mm ± 1mm精度﹥ 0.1% ﹥ 0.1%﹥ 0.1%频率范围 6.3GHz 6.3GHz 6.3GHz防护等级IP67 IP67 IP67信号输出4…20mA/HART(两线) 4…20mA/HART两线)4…20mA/HART(两线)安装说明●推荐距离（1）：罐壁至安装短管的外壁。
●离罐壁为罐直径1/4处，最小距离为测量范围的1/8。
例如：8m液位储罐，离罐壁的最小安装距离应为1m。
●不能安装在入料口的上方（4）。
●不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致真实信号丢失。
●如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。
罐内安装●在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。
●对称装置（2），如真空环，加热线圈，挡板等等。
●如果罐内有（1）（2）干涉物件，应采用导波管进行测量。
最佳安装选择●天线尺寸：天线越大，波束角越小，干扰回波将越弱。
●天线调整：将天线调整到最佳测量位置。
●导波管：导波管用来避免干扰回波。
罐内安装（DY-6051、DY-6052）标准安装●雷达天线不可向罐壁倾斜。
●为了使温度影响最小化，在对接法兰的连接处必须使用弹簧垫圈。
●杆式天线发射点必须伸出安装短管。
●垂直放置杆式天线，不要让波束指向罐壁。
罐内安装（DY-6053）标准安装●雷达天线不可向罐壁倾斜。
●喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
●喇叭天线必须调整至垂直，不要让雷达束指向罐壁。
（DY-6053）安装短管较长时使用天线延伸管●当喇叭长度小于安装短管长度时，应使用天线延伸管。
●如果喇叭直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。
选择延伸管使仪表至少抬高100mm。
法兰的定位方向由于雷达发射波束为椭圆型波束，为了减小虚假回波的干扰，雷达在安装时，现场显示单元应与罐壁或罐中心保持平行。
雷达在使用过程中，回波信号的幅度表明了安装方向是否最佳，如果回波信号幅度较低可转动法兰，转动孔位使回波幅度达到最大，表明是最理想安装方向。
观察回波信号幅度，在现场显示调整模块中的“行4列3”中观察。
以下是回波信号示意图：图一正常的物位回波图二有虚假回波图一图二导波管、旁通管内安装导波管内安装●雷达传感器通过导波管或旁通管进行测量，测量管起到导波作用。
下面是一个测量管（导波管的构造图）●导波管的内壁必须光滑（平均粗糙度R z≤30），如果可能的话测量管的内径需要与喇叭口的直径相符，请使用纵伸焊接的不锈钢管。
可以通过预先焊接的法兰盘或焊接头延长测量管。
●导波管每隔500mm，需成180开两排圆形通气孔，孔径小于10mm。
由于雷达信号极性的问题，开孔的轴线应该与传感器的现场显示单元一侧平行。
●由于导波管将雷达信号集中增强，容器底的反射回波会影响测量。
可以在导波管末端安装折射板将容器底的反射回波折射走。
旁通管内安装●如果传感器安装在旁通管上，雷达传感器须安装在高于旁通管与容器上部的连通部分至少500mm的地方。
旁通管底部需低于旁通管与容器底部的连通部分至少300mm。
●雷达安装时现场显示单元应与连通部分平行。
DY-6050系列尺寸棒式天线雷达尺寸（一）棒式天线雷达尺寸（二）高温型雷达尺寸雷达表头尺寸（一）雷达表头尺寸（二）编程器尺寸（单位mm）测量条件注意事项●测量范围从波束触及罐底的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
●若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
●理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
●对于过溢保护，可定义一段安全距离附加在盲区上。
●最小测量范围与天线有关。
●随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
●当无回波信号时，雷达输出为22mA电流。
编程调试DY-6050可以通过三种方式调试：●通过手持编程器ARUPM●通过调试软件ARUSOFT●通过HART手持编程器手持编程器（ARUPM）ARUPM编程器由6个按键和一个液晶显示屏，可以显示调整菜单和参数设置。
其功能相当于一个分析处理仪表。
手持编程器ARUPM通过ARUSOFT软件调试无论那种信号输出，4…20mA/HART,雷达传感器都可以通过软件进行调试。
采用ARUSOFT软件进行仪表调试，需要一个仪表CONNECTCA T驱动器。
使用软件调试的时候，给雷达物位计加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。
如果一体式HART电阻（内部电阻250 欧姆）的供电仪表，就不需要附加外部电阻，HART适配器可以和4 (20)mA线并联。
