三轴全自动影像测量仪Accura-3020功能介绍

  • 格式：doc
  • 大小：3.15 MB
  • 文档页数：10

七海测量有限公司 SEVENOCEAN OPTICAL CO.,LTD

1 七海测量有限公司 SEVENOCEAN OPTICAL CO.,LTD

2 全自动三轴影像测量仪Accura-3020功能 1. 手動測繪： ①可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式與AutoCAD相似。 ②畫點、兩點線、多點線（可測量真直度）、圓心+半徑、三點圓、多點圓（可測量真圓度）、弧、橢圓； ③B樣曲線：可用B樣曲線把不規則形狀產品描繪出來。 ④用十字中心線來畫②③中的功能：移動工作臺用十字中心線去取點。 ⑤自定義線的角度、長度，圓的半徑大小，點的坐標偏移。 2. 自動點取多點線、弧、圓、橢圓：無需人工對准取點，軟件自動捕捉工件的邊緣，減少人為誤差。 3. 自動點取多點B樣曲線：取點時電腦自動捕捉工件的邊緣，並會自動擬合成一條樣條曲線，此功能可用來描繪不規則圖形。 4. 自動框選多點線、弧、圓（底光）：測量時以矩形框選取多點的方式來自動抓取點，並且可以分多段選取來擬合線、圓、橢圓；可提高測量效率。 5. 自動框選多點中心線：單一畫面軟體自動快速尋找方形工件的中分線。 6. 自動框選多點線(上光)：軟體自動尋邊擬合線，并且會自動把工件邊緣的毛刺去除。 7. 自動扇形取多點弧、圓、橢圓(上光)：做圖時可以用四點弧形選取多點的方式來自動抓取點，並且可以分多段選取弧來擬合弧、圓、橢圓。 七海测量有限公司 SEVENOCEAN OPTICAL CO.,LTD

3 8. 自動圓環取多點圓：單一畫面可以看到整個被測圓時，可用圓環框選自動抓取

點來擬合做圓，從而提高測量精度。 9. 自動點取圓：單一畫面能看到整個被測圓時，只需要在圓內任一位置單擊鼠標左鍵即可自動尋找出最佳圓並自動去毛刺或污點，可減少人為測量誤差，適用於用穿透光測量。 10. 自動點取弧（底光）：在單一畫面下只要在圓弧邊緣單擊滑鼠左鍵即可快速、精准的測量出R的大小。 11. 自動框取多個圓（底光）： 在單一畫面下只要單擊滑鼠左鍵拖動出一個矩形框住影像所有被測圓，電腦即可自動求出所有圓，適用於用穿透光測量。 12. CNC編程：可以自定義調節表面光（上燈光源）、穿透光（底光）、各種角度光（旋轉燈）、CCD對比度來做CNC自動測量，避免了以前用底光做CNC的局限性。 13. CNC測量編程：可以編程被測物有高度差的測量，並且可以自定義客戶座標進行編程與保存。 14. 編程輸出及設置：把自動測量做出的圖形進行保存、新建、運行、暫停、停止等功能。 15. 半自動測量：CNC手動取點是通過電腦自動定位，人工輔助取點來測量某些被物難以做CNC全自動檢測的位置。 16. 自動扇形取多點橢圓：根據測量需求分多段抓取點自動CNC測量橢圓的長、短軸和橢圓度。 17. 自動平均多點線：只要確定線的路徑軟體會自動把線段平均分成若干等份自動取點，並自動擬合出線段，此功能即可減少測量誤差又能提升測量速度。 18. 自動平均多點圓：只要確定圓的路徑軟體會自動把圓分成若干等份自動取點，並自動擬合出圓，可以提高測量精度及工作效率。 19. 二次測量編程： ① 在已有的圖形上構造線、圓編程，並對其進行測量； 七海测量有限公司 SEVENOCEAN OPTICAL CO.,LTD

4 ② 在已有的圖形上構造線點（線與線的交點、線與圓的交點、圓與圓的交

點）編程，並可進行CNC測量。 ③ 可用角平分線、平行線、垂直線、電子卡尺功能進行編程注測量。 ④ 兩點高度測量、自動對焦、取焦點進行自動CNC編程測量。 ⑤ 可設定平面度程序進行CNC編程測量。 ⑥ 單一畫面測量寬度時，可用“線寬標注”進行快速CNC測量。 20. 矩陣自動測量：當相同的多個產品是以等距規則排列時,測量時則只需測量出工件的第一個圖形和測量尺寸，然後將它們進行矩形陣列，即可CNC測量出所有的尺寸。 21. 環形陣列自動測量：當相同的多個產品是以等距環列排列時, 測量時則只需測量出工件的第一個圖形和測量尺寸，然後做它們進行環形排列，即可CNC測量出所有的尺寸。 22. CNC輔助點：在自動測量有高度落差比較大的產品時，可以設定一些輔助點來繞過障礙物，使其不影響自動CNC檢測。 23. Z置位、燈光置位：當被測物的厚度和反光效果有誤差時，則可通過調節焦距、燈光強度和對比度來達到最佳效果，然後用此功能把當前最佳效果參數做CNC測量。 24. DXF文件CNC測量:直接把DXF文件轉換為CNC程序進行底光自動測量，從而提高CNC測量速度。 25. 平面絕對座標自動測量：設定好程式後，關機開機無需重新定位，直接調入程式進行自動測量。 26. CNC自動檢測：可按需求自行設定程式，軟體會按設定好的程式自動測量出產品的尺寸，並生成統計報表。 27. 自動兩點圓擺正：CNC測量時可無需夾具或客戶坐標定位，自動測量時只需要手動抓取出兩個定位孔，軟件會自動擺正所有程序並進行自動測量。 七海测量有限公司 SEVENOCEAN OPTICAL CO.,LTD

5 28. 數據輸出設置：對一些常用的測量尺寸（圓心座標、半徑、直徑、線長度、真

直度、真圓度等）可以直接設置導入到數據記錄中去。 29. 投影圖形（鳥瞰圖）：可觀察測量工件的全景視圖，具有AutoCAD的縮放功能，並且可在圖中進行尺寸標注。 30. 地圖掃描區：手動或自動合拍工件的全部外形，形成一張完整的工件全貌JPEG圖片，並可以在地圖中進行標注、定位。 31. 地圖圖片編輯功能：當產品有高度差時可以用“編輯地圖”命令進行圖片修改。 32. 保存地圖：可把拍好的全貌地圖按照自行設定的大小保存為高像素圖片，包括在地圖上可見的各種標注及注釋。 33. 數據記錄：可按圖紙要求設定產品尺寸的公差，軟體會自動識別測量結果是否超過公差，並可生成合格率統計表、測量尺寸曲線圖。 34. 數據輸出：所有的測量數據可按自行設定的排列方式直接輸出到Excel或Word中。 35. 測量：可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓間距、兩中心線距離、水準/直距離、圓的面積及周長等等）。 36. 偏心標注：快速測量兩圓的偏心距離、最短、最長、水準、垂直距離。 37. 基邊標注：可連續標注任意點到一條基準線的垂直距離。 38. 基點標注：連續測量以一個點為基準到任意點的直線距離。 39. 中心距、對齊中心距測量：快速測量任意矩形物體中心之間的距離；並且可以進行連續測量中心距離。 40. 線寬測量：在影像單一畫面下，快速測量任意矩形物體的寬度。 41. 標注文字：可在即時影像中注解文字說明。 42. 專利取R角：為目前市面上準確的平面取R角方式。 43. 角平分線：可平分任意兩線的中心線。 44. 公差帶：選中圖形後按F8鍵可設置圖形的公差，並顯示圖形的公差圖形。 七海测量有限公司 SEVENOCEAN OPTICAL CO.,LTD

6 45. 輔助功能1：可把軟體中繪製出的圖形進行移動、旋轉、鏡像、複製、全選、

取消選擇、刪除，並可作任意線段的平行線、垂直線；還可以任意延長、修剪線。 46. 輔助功能2：可自定義圖形的旋轉角度，平行線的偏移量；還可以構造線與線、線與圓、圓與圓、圓與弧的交點，點與圓的切點、圓與圓的相線。 47. 面積、重心：快速測量單一畫面任意封閉區域或圓的面積與重心（適用於穿透光）。 48. 點取矩形：單一畫面快速自動尋找方形物體中心。 49. 正反面自動識別：CNC測量時軟件會自動識別被測量物體的正反面，從而提高測量速度。 50. 自動取圓（二次）：當被測物的測量范圍很時，編程則可先找一個參考圓來進行自動擺正比較難以自動抓取的圓。 51. 圓環寬度：測量任意兩個同心圓的圓環距離。 52. 兩線距離：快速測量兩線的最大、最小、平均值。 53. 自動尋找最高、近點：以一條線為基準，軟體自動尋找產品的最高、近點，此功能讓你在測量不規則產品最高、近點不再困擾。 54. 邊緣亞像元取點雲：運用亞像元高級圖象處理技術來自動取點測量，極大提高了

測量精度。 55. 點集取線、圓：此功能在測量大型工件可以極大縮短自動取點雲的路徑來構造

線、圓，從而提升測量效率。 56. 自動邊沿掃描：只需兩點確定一條路徑，軟體會自動把產品外形以點雲的形式掃描出來，並可把點雲輸入到Autocad製圖軟體中。 57. 擬合面：以多點來構造面，並可用此面來測量平面度、高度。 58. 點/面到面的距離：以構造出的已知面來測量點到面、面到面的高度，避免了用點到點來測量高度的單一局限性。 七海测量有限公司 SEVENOCEAN OPTICAL CO.,LTD

7 59. 圖形輸出到AutoCAD：可將即時影像中按實際工件外形所描繪的圖形輸出到

AutoCAD中生成為工程圖。 60. AutoCAD標准工程圖調入：可把AutoCAD中的標準工程圖直接輸入到測繪儀軟體系統中，令AutoCAD工程圖與實際工件外形進行重疊對比，並可設定公差觀察，從而找出工件與標準圖紙中的差異。 61. CAD圖形轉換：可以把圖形平面投影或者三維轉換到CAD製圖軟體中。 62. 圖片對比：可輸入先前拍照儲存的圖片與實際工件進行重迭對比。 63. 客戶坐標：可按實際需要，指定工件上的任意點為坐標原點（0，0）再以（0，0）點為基準點測量工件上其它位置的相對坐標。 64. 坐標平移、旋轉：可任意設定坐標偏移量和坐標旋轉角度。 65. 坐標標注：可標注工件中任意點的坐標值。 66. 圖形自動捕捉：可自動捕捉線、弧的起點、終點及中點、圓心、交點、切點等等。 67. 字體：可改變任意標注文字的大小及顏色。 68. 自動對焦（底光、上光）：軟體自動判定每次對焦的對焦面清晰度，以保證變換焦距時測量的重現性。 69. 取焦點：軟體自動判定不同位置對焦面的清晰度並且會以點顯示當前位置坐標，可用所取出的焦點來測量高度、平面度。 70. 輔助對焦：由軟體判定每次對焦的對焦面，以保證變換焦距時測量的重現性及精准度。 71. 高度測量：通過輔助對焦、自動對焦功能來測量產品的高度。 72. 平面度：通過輔助對焦、自動對焦來測量產品的平面度。 73. 提示功能：在進行命令操作時，在命令行中會出現提示性的操作，從而加快人員的熟悉速度。 74. 局部觀察：把滑鼠指向當前位置放大進行局部觀察，單擊滑鼠左鍵放大、右鍵縮小倍數。

合集下载

徕卡全站仪测量功能介绍和使用方法范例

徕卡全站仪测量功能介绍和使用方法范例

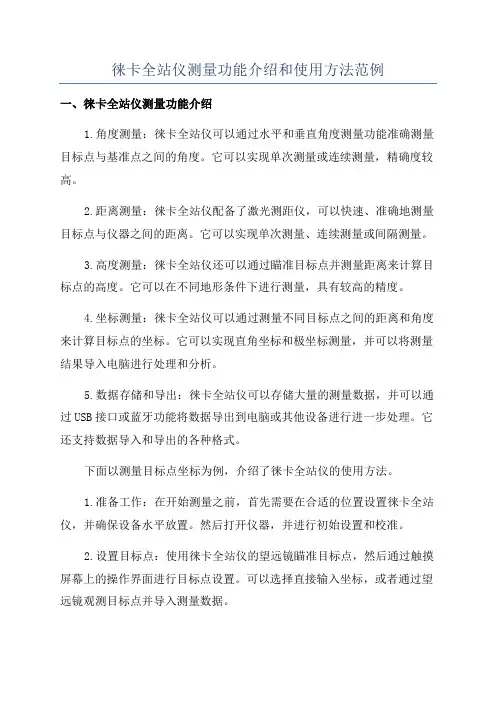

徕卡全站仪测量功能介绍和使用方法范例一、徕卡全站仪测量功能介绍1.角度测量：徕卡全站仪可以通过水平和垂直角度测量功能准确测量目标点与基准点之间的角度。
