全自动影像测量仪操作规程

全自动2.5次元影像测量仪的操作步骤全自动2.5次元影像测量仪是现代工业生产中应用广泛的一种高精度、高效率的测量设备。

它可以通过摄像头采集物体的影像，并利用图像处理和计算机视觉技术，实现对物体尺寸、形状和表面特征的三维测量和分析。

本文将介绍关于它的基本使用方法，包括准备工作、操作步骤和注意事项。

一、准备工作：安装设备：将仪器仪固定在稳定的平台上，并连接好电源和通讯线路。

校准设备：根据厂家提供的说明书，进行设备的校准和调试工作，确保测量结果的准确性和可靠性。

准备待测物体：清洁待测物体，并确保其表面没有明显的污渍或损伤，以保证测量的精度。

二、操作步骤：打开软件：启动全自动2.5次元影像测量仪的软件，确保与设备的连接正常。

设置测量参数：根据待测物体的特性和测量要求，设置测量参数，包括测量范围、分辨率等。

定位物体：将待测物体放置在测量台上，并通过相机镜头的实时图像，调整物体的位置和姿态，使其适合于测量。

开始测量：点击软件界面上的“开始测量”按钮，将开始自动扫描和测量物体。

数据处理：待测物体的图像数据被采集后，软件会对图像进行处理和分析，生成相应的三维测量结果和表面特征数据。

结果输出：测量结果可以以图像、数字或报告的形式输出，供用户进一步分析和应用。

三、注意事项：环境条件：保持测量环境的稳定，避免光线干扰和震动等对测量结果的影响。

根据需要，可以采取防尘、防震等措施。

安全操作：在操作时，要注意安全，避免触碰设备和镜头，以免损坏或受伤。

定期校准：为确保测量结果的准确性，定期进行设备的校准和维护工作，跟踪检查设备的性能和精度。

数据备份：及时备份和存储测量数据，以防丢失或出现问题时能够进行数据还原和分析。

通过本文的介绍，我们了解到了全自动2.5次元影像测量仪的基本使用方法，包括准备工作、操作步骤和注意事项。

掌握全正确使用方法，能够提高测量效率和准确性，满足工业生产和质量控制的需求。

影像测量仪操作使用规程影像测量仪是一种常见的测量仪器，广泛用于各种测量领域，如工程测量、制造业、地质勘探等。

为了确保影像测量仪的准确性和安全性，使用者需要按照一定的操作规程进行使用。

以下是影像测量仪操作使用规程，详细介绍了使用过程中的注意事项和操作步骤。

一、操作前准备1.环境准备：确保测量环境整洁、无尘，避免影响测量精度。

2.仪器准备：检查影像测量仪的供电、连接线路是否正常，确保仪器处于正常工作状态。

3.校准：在进行测量之前，需进行影像测量仪的校准操作，并按照校准结果进行相关参数的调整。

二、操作步骤1.打开电源开关，等待影像测量仪启动。

根据具体的使用说明，选择相应的测量模式。

2.布置待测物体：将待测物体放置在影像测量仪的测量平台上，并进行固定，确保物体的位置稳定。

3.调整相机参数：根据待测物体的特点和需要测量的参数，调整影像测量仪的相机参数，如曝光时间、放大倍率等，以确保所得到的影像清晰、准确。

4.开始测量：按下测量按钮，影像测量仪开始进行测量。

根据具体的测量要求，可以选择自动测量或者手动测量。

在测量过程中，注意观察测量结果，确保测量的准确性。

5.数据处理：根据测量结果进行数据处理，如计算物体的尺寸、角度等。

根据具体的测量要求，可以使用影像测量仪自带的数据处理软件，或者将数据导入其他软件进行处理。

6.结果输出：将测量结果输出到打印机或者其他媒介上，以便记录和保存。

三、注意事项1.使用过程中避免震动：影响测量仪的准确性，应避免在测量过程中产生震动，如敲击仪器、碰撞物体等。

2.操作注意安全：使用者在操作影像测量仪时应注意安全，避免触碰到高温部件，以免造成伤害。

3.避免光线干扰：影像测量仪对光线的要求较高，应尽量避免测量环境中强光的干扰，以免影响测量结果。

4.更换测量物体时重新校准：当更换待测物体时，需要重新进行影像测量仪的校准操作，以确保测量的准确性。

5.定期维护保养：定期清洁仪器、检查仪器的连接线路是否正常，确保仪器处于正常工作状态。

影像测量仪操作规程一.操作步骤1.开机前进行设备点检保养；2.开机顺序：打开计算机电源（等1分钟）开启控制盒电源开启投影仪开关打开QIM3008软件进行调光测试；3.测试完毕后，整理桌面样件，保持干净，再关闭测试软件关闭投影灯光关闭投影电源关闭控制盒电源关闭计算机。

二.使用注意事项影像测量仪是一种光、电、机一体化的精密测量仪器，需要有经常和良好的维护与保养，以保持机器良好的使用状态。

这样才可以保持及其原有的精度和延长机器的使用寿命。

1.仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表明污损、金属零件生锈、尘埃杂物落入运动轨道，影响仪器性能。

2.仪器使用完毕，工作面应随时整理干净，清理样品。

3.仪器的传动机构及运动轨道、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4.工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5.仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人员为您更换。

6.仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

自行拆卸造成仪器故障或精度降低，不予保修范围。

7.仪器的数据处理显示器DC3000，已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。

否则，会产生错误的测量结果。

8.仪器所有电器接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。

不正确的接插，轻则影响仪器功能，重则可能损坏系统。

影像测量仪操作指导书操作指导书1、操作指导书目的本操作指导书旨在为使用影像测量仪的人员提供详细的操作指南，以确保正确操作仪器，获取准确的测量结果。

2、影像测量仪简介影像测量仪是一种高精度的测量设备，通过图像分析技术来测量物体的形状、尺寸和位置。

其主要组成部分包括相机、光源、投射屏幕和图像处理软件。

3、设备准备3.1 确保影像测量仪所需要的电源充足并正常供应。

3.2 检查仪器是否处于水平状态。

3.3 清理相机镜头和投射屏幕，保持其干净清晰。

3.4 打开仪器电源并启动图像处理软件。

4、校准影像测量仪4.1 在进行测量之前，需要对影像测量仪进行校准。

4.2 根据校准工具的操作指南，进行仪器的校准调整。

4.3 校准过程中需确保校准仪器的稳定和准确。

5、测量对象设置5.1 在投射屏幕上放置测量对象，并确保其固定稳定。

5.2 调整相机的焦距和光源的亮度，以获得清晰的图像。

5.3 将测量对象在投射屏幕上对准测量标尺，并设定测量基准。

6、图像处理与测量6.1 在图像处理软件中，打开相机捕捉到的图像。

6.2 使用软件中提供的测量工具，对测量对象进行测量。

6.3 根据测量要求，选择合适的测量参数并进行测量操作。

6.4 根据测量结果，记录测量数值并进行数据处理和分析。

7、保存与报告7.1 将测量结果保存至合适的文件夹，并确保文件保存完整。

7.2 根据需要，测量结果报告，并包含必要的图表和数据。

7.3 打印或导出报告，以便于查阅和提供给相关人员。

8、维护与保养8.1 定期检查影像测量仪的光源和相机，确保其正常工作。

8.2 清洁相机镜头、投射屏幕和光源，以保持影像质量和测量精度。

8.3 避免将影像测量仪暴露在潮湿、灰尘和剧烈震动的环境中。

9、故障排除9.1 如果出现测量结果异常或仪器故障，请首先检查设备的电源和连接线是否正常。

9.2 检查设备是否经过正确的校准，如未校准，请进行校准操作。

9.3 如果问题仍然存在，请联系相关维修人员进行故障排查和修复。

4.2 使用之前：1）检查电源线、影像数据线、控制卡数据线是否连接正常；2）打开影像仪电源；3）启动软件，对坐标进行 回位操作。
4.3 测量方法：
4.3.1 将待测工件放置在测量工作台上；
4.3.2 移动工作平台使工件成像在可视范围内，调节光源、Z轴位置、镜头放大倍数，使图像成像清晰、大小合适；
4.3.3 在软件中设置相关参数和显示先关参数，开始手工测量；
XXXX有限公司
编号
体系文件
自动影像测量仪操作规程
生效日期：2020.10.9
1．适用范围
适用于测量二维尺寸。
2. 术语
无
3．规范性引用文件
VM系列自动影像测量仪 用户使用手册
4．流程
4.1 环境要求：仪器应放在清洁干燥的室内(室温20℃±5℃，湿度低于60%)；
4.3.4 关机步骤：1）根据需要，保存Vispec软件中的数据；
2）关闭Vispec软件；
3）关闭天准影像测量仪电源；
4） 关闭计算机。
4.4 仪器使用完毕，工作面应随时擦干净。
4.5 认真执行维护保养规程。
5 记录
试验报告
XXXX有限公司
编号：QP-SP09.01-017
版本/版次：C.0
体系文件
自动影像测量仪操作规程
生效日期：2020.10.9
文件更改履历
版本/版次
发布日期
创建/更改说明
编制人/更改人
C.0
2020.10.09
首次发放。
XXX
文件评审与确认
评审部门
评审人会签
评审意见
日期
编制/日期： 审核/日期： 批准/日期：

修订历程
XXXX卫浴科技有限公司
标题：
影像测量仪安全操作规程文件编号JM-10-QI-123 版次 1.0
型号规格VMA3020LCNC 发行日期2018.05.31 页次 4
1、目的：使品质检验员及生产人员熟练掌握影像测量仪的操作步骤，减少误操作，提高检测
效率
2、适用范围：本公司源兴光学自动测量仪，设备型号：VMA-3020LCNC
3、职责：
3.1仪器操作人员对仪器之操作及设备的日常保养，仪器之测试与管理
3.2 工务部负责仪器的定期保养
4、定义：无
5、工具:十字型螺丝刀、一字型螺丝刀、气枪、加油枪
6、工作程序与流程：
6.1作业前的准备:
6.1.1熟悉影像测量仪各操作机构
6.3.2用户只需按Enter键只可将当前的影像进行扫描。

(该窗口必须在焦点状态下,在焦点状
表单编号：JM110-QP-12/1.0。

影像测量仪全自动安全操作及保养规程影像测量仪是一种精密测量仪器，主要用于实现对物体尺寸、形状、表面状态等特性的测量。

为了保证影像测量仪的正常运行和使用寿命，我们需要遵守以下全自动安全操作及保养规程。

一、全自动安全操作规程1.1 前期准备在使用影像测量仪前，需要对设备进行前期准备工作，包括：•清洁工作：先用无纺布或橡皮泥轻轻擦拭物镜、镜头等表面，再使用干净的棉布或专用纸巾进行彻底清洁，特别注意要避免在表面留下细小碎屑或其他残留物；•供电接线：检查电源对接口等设备接线是否稳定可靠；•软件配置：检查软件是否已安装并正确配置，确保能够正常运行；•校准设置：启动设备后，根据实际需要进行校准设置，保证测量结果的准确性。

1.2 操作流程在全自动安全操作过程中，需要遵循以下步骤：1.打开电源，启动系统；2.等待设备系统自检完成后，输入待测量物品的尺寸和测量要求；3.调整物品位置，使其清晰地显示在画面中；4.点击“测量” 按钮，系统开始自动测量；5.测量完成后，系统会自动输出测量结果，并可以进行数据处理、导出等操作。

1.3 注意事项在全自动安全操作中，需要注意以下事项：1.避免将其他物品放在靠近设备的区域内，确保测量环境干净、整洁；2.避免触动设备的铰链、按钮、接口等部位，避免对设备造成损害；3.避免在使用过程中将其他物品放在设备上，防止对设备的正常工作产生影响；4.避免长时间连续使用，确保设备使用寿命。

二、保养规程2.1 日常保养在影像测量仪的日常保养中，需要注意以下事项：1.定期进行外观清洁，保持设备表面洁净，防止灰尘污染；2.定期检查设备插头、接口、线路等部分，确保其稳定可靠；3.定期对设备内部零件进行检查、加油、更换，保证机器精度、平稳运行；4.定期进行软件更新和升级，保证系统性能和稳定性；5.定期进行设备校准，确保测量结果准确无误。

2.2 长期保养在影像测量仪的长期保养中，需要注意以下事项：1.定期对设备的耐用部件进行更换，比如镜头、传动皮带、操纵系统等等；2.定期对设备进行整体清洁和涂油处理，有效防止氧化和生锈；3.定期对设备进行保养，针对各个部件进行细致的检查和调整，确保设备能够持续稳定地运行。

三、设备功能简介
QVH500T龙门式全自动光学影像量测仪，X/Y/Z轴采用全闭环控制系统，配合以自动变倍镜头 ，U轴采用步进控制系统，配合以Motor Zoom技术，可任意变换倍率无需要校正，方便实现对各种复 杂表面工件的精确量测；
四、操作界面介绍
3
4
5
2
8
1
6
7
14 13
15
9 10 11 12
1.玻璃台面。2.硬铝合金台面。3.移动桥 。4.Y轴导轨 。5.Z轴导轨。6.镜头+光源灯 。7.接触测头。8. X轴导轨 。9.大理石基座。10.故障灯。11.开关按钮。12. 急停开关 。13.操纵杆（通过左右前后方向摇摆控制X/Y轴方向移动，Z通过上提下压控制Z轴 方向上下移动） 。14.显示器（显示测量细部内容）。 15.电脑主机开关按钮。

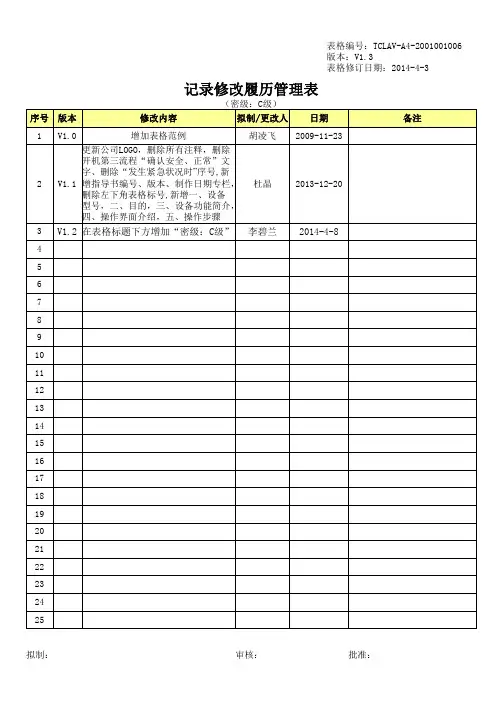

记录修改履历管理表
（密级：C级） 序号 版本 1 V1.0 修改内容 增加表格范例 拟制/更改人 胡凌飞 日期 2009-11-23 备注
2
更新公司LOGO，删除所有注释，删除 开机第三流程“确认安全、正常”文 字、删除“发生紧急状况时”序号,新 V1.1 增指导书编号、版本、制作日期专栏， 删除左下角表格标号,新增一、设备 型号，二、目的，三、设备功能简介， 四、操作界面介绍，五、操作步骤
动力设备部
使用责任人： IQC检验员
五.操作步骤： 1.检查220V电源是否连接好。空调保持在18~22度，打开电源。 2.打开控制柜电源 3.打开电脑并进入测试软件系统 4.将产品放置（如果不平稳则采用辅助治具固定）在玻璃台面上准备测量 5.建立坐标系 6.特征尺寸测量 7.报告生存及保存 8.退出测量程序关闭计算机。 9.关闭控制柜电源。 10.关闭220V电源

泰康电子有限公司全自动光学影像坐标测试仪操作规程 编号：操作顺序：1.打开电脑和仪器总电源,检查机身急停（处于弹开状态）,检查摇杆急停（处于开启状态）等待设备自动初始化（约1分钟左右）2.等待网络连接正常，确认控制器初始化完成。

注：必须等等待网络连接正常后才可开启软件，否则测量系统无法正常开启使用。

3.打开软件，提示三轴自动找零点，点击“确定”，三轴零点找到并提示后“找零窗口”自动消失。

注意：自动找零点过程中不允许按“急停”、拨动“摇杆”等其他操作。

4.选择测量倍率，正式测量前要做像素校正或呼出已存像素校正。

注意：不可再镜头倍率显示窗口为“HOME”状态下测量，否则测量前数据不准以及保存的测量程序不可以正常运行。

5.保存测量程序或数据导出报表，设置好路径到D 盘或者E 盘，不可随意乱放其他盘及桌面，以防系统感染病毒或误删数据。

注意事项1.禁止在仪器电脑上随意插U 盘和USB 连接手机（充电），防止中毒。

若自动安装杀毒软件，系统会自动扫描提示“GOOD VISION”异常，请添加信任，否则软件文件可能被当做病毒误杀而无法开启。

2.电脑C 盘为系统盘、F 为软件备份盘测量操作员不可以对其更改；不可以存储数据/程序/文件等，盘里面所有文件不可以乱动，否则会导致软件崩溃无法正常使用；D 、E 盘对测量人员开放使用，可存储测量数据、报表、测量程序和其他文件等。

3、仪器在测量过程中机身急停按下后再启动，需要重启软件并三轴再找零点，否则测量程序无法正常使用，测量数据也不准确，还会出现死机等问题；摇杆急停按下后再启动可继续使用不必再找点，仅重启软件即可。

4、电脑设置好的IP 地址和显示器分辨率不可以随意更改，关闭Windows 防火墙，否则设备无法正常启动和使用。

5、机器安装调试好后，不允许移动设备位置，不允许修改测量系统的各项参数设置，否则设备无法正常使用。

若因故需重装电脑系统或测量软件必须通知兆丰精密仪器有限公司指导。

全自动影像测量仪作业指导书注意事项工件需在恒温20℃±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。

但测量前必须在入检测室后15—30分钟后测量。

测量时由于行程关系，人须距离机器0.5米以外。

因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。

准备工作1.将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。

2.将测量平台擦拭干净，不得有灰尘油污。

3.将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。

调整摆放位置，确保在测量仪可测范围内。

测量开始1.首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。

期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。

同时可打开计算机。

2.设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3.光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。

4.测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。

测量界面介绍：光源控制区：几何测量区：4. 底光源（当四边方框变成蓝色时，表示选中）1.上光源(当大圆变成蓝色时，表示选中)2.同轴光（当内部小圆变成蓝色时，表示选中）3.光源亮度调节5.建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。

）6.几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。

影像测量仪的操作规程是影像测量仪的操作规程一、安全操作要求：1. 操作人员必须具备相关的测量仪操作培训和经验，并严格按照操作规程进行操作。

2. 必须穿戴符合要求的个人防护装备，包括安全鞋、防护眼镜和手套。

3. 在操作前，确认设备是否正常工作，如有异常情况必须及时报告维修人员。

二、设备准备：1. 确认影像测量仪的电源已连接，并处于启动状态。

2. 确保测量仪工作平台清洁，无杂物。

3. 确保所需测量工具已配备完备，如校准片、标尺等。

三、操作步骤：1. 将待测零件放置在测量仪的工作台上，并调整零件位置，使其对焦在测量仪的镜头中心。

2. 使用仪器提供的放大倍率进行图像测量。

可通过仪器面板或软件设置所需的放大倍率。

3. 使用标定片校准测量仪，确保测量结果的准确性。

校准时，按照仪器说明将标定片放置在工作平台上，根据设备提示进行校准步骤。

4. 进行测量前，设置测量参数，如测量范围、测量深度等。

根据实际需求进行调整。

5. 使用仪器提供的测量工具，如测量针、角度测量工具等，进行具体的测量操作。

根据测量仪器的操作提示，按照步骤进行测量。

6. 测量完成后，保存测量结果。

可将结果保存在仪器的存储器中或导出到电脑等外部设备中。

7. 关闭影像测量仪前，先将设备清洁干净，并将临时使用的工具放置到指定的位置。

四、故障排除：1. 若发现测量结果与实际不符，首先检查设备是否正常工作。

确认设备无故障后，重新校准测量仪，重新进行测量操作。

2. 若影像测量仪发生故障，操作人员应立即停止使用，并及时报告维修人员进行维修。

五、维护保养：1. 定期对影像测量仪进行维护保养，包括清洁工作平台、校准仪器、调整焦距等。

2. 在设备不使用时，要进行适当的封存，避免灰尘和湿度对仪器造成损坏。

3. 定期对仪器进行保养维护，如更换灯泡、清洁镜头等。

六、注意事项：1. 操作人员在操作过程中应集中注意力，严禁操作过程中参与其他无关的行为。

2. 操作人员在操作影像测量仪时应遵守安全操作规范，禁止使用手指直接接触镜头。

影像仪操作规程一、引言影像仪是一种广泛应用于医疗、科研、工业等领域的设备，用于捕捉、处理和存储图像。

为了确保影像仪的正常运行和准确的图像结果，制定本操作规程，以指导操作人员正确使用影像仪。

二、设备准备1. 确保影像仪的供电线路正常，并接通电源。

2. 检查影像仪的各个部件是否完好无损，如显示屏、按键、接口等。

3. 检查影像仪的存储介质是否充足，并清空旧数据。

三、开机与关机1. 开机操作：a. 按下电源按钮，待设备启动完成后，进入待机状态。

b. 检查显示屏是否正常显示，确认设备准备就绪。

2. 关机操作：a. 在影像仪界面上点击“关机”选项。

b. 等待设备自动关闭，确保影像仪完全停止运行。

c. 断开电源线，关闭电源开关。

四、图像采集1. 准备工作：a. 将待检测样本放置在影像仪的托盘或适当位置上。

b. 根据需要，选择合适的设置参数，如图像分辨率、曝光时间等。

2. 图像采集操作：a. 打开影像采集软件，并选择相应的采集模式。

b. 点击“开始采集”按钮，设备开始进行图像采集。

c. 观察采集过程中的显示屏，确保图像质量符合要求。

d. 采集完成后，保存图像，并进行必要的后处理。

五、设备维护1. 日常清洁：a. 关闭影像仪并断开电源，使用柔软的布擦拭设备表面，去除灰尘和污渍。

b. 定期清理设备内部的滤镜、镜头等部件，保持图像质量。

2. 定期维护：a. 按照设备说明书的要求，定期更换耗材和易损件。

b. 检查设备的连接线路是否松动，确保设备稳定连接。

六、故障排除1. 影像仪无法启动：a. 检查电源线是否插紧，电源是否正常供电。

b. 检查设备是否连接到正确的接口。

c. 如仍无法启动，联系技术支持人员进行进一步排查。

2. 图像质量差：a. 检查设备是否正常工作，如电源是否稳定，各部件是否损坏。

b. 检查设置参数是否合理，如分辨率、曝光时间等。

c. 清洁设备表面和内部部件，确保无灰尘和污渍。

七、安全注意事项1. 在操作影像仪时，应注意避免直接接触设备内部部件，以防触电或损坏设备。

XXX有限公司全自动影像测量仪操作规范文件编号 : WI-ZL-467 版本/版次: A/3页次：1/ 11.目的为保证测量数据的准确性及维护仪器的正常使用，提高仪器的使用寿命，特制定此规范。

2. 参考资料:《VM系列自动影像测量仪用户使用手册》3．使用环境：温度：20℃±5℃湿度：30%-80%RH4．工作原理：全自动影像测量仪由测量平台、Z轴、显微镜、CCD、光源、电控系统和计算机组成。

计算机配备图像采集卡，接受由显微镜和CCD获取的图像数据；光源在不同工件、不同测量要求下，保证计算机获取到高质量的图像数据；计算机通过USB接口向电控系统发送命令来移动测量平台和Z轴，使得需要测量的区域移动到显微镜的可视区域内；安装在计算机上的精密测量软件利用图像处理技术对获取的数据进行处理，完成对工件的测量。

5. 影像测量仪的操作方法：5.1检查电源线、影像数据线、控制卡数据线是否连接正常；5.2打开计算机电源，启动windows 7；5.3移除影像测量仪工作平台上所有的工件和其它物品（以防止自检时发生碰撞）；5.4打开影像测量仪电源，设备开始自检工作；5.5测量仪自检完成后，启动Vispec软件；5.6影像校正：将校正块置于扫描平台上，调好焦距后，并开始摄像。

校正时的光线要适中，光线太强，量测数据会变大，光线太弱，量测数据会变小。

5.7将待测工件放置在测量平台上；5.8移动工作平台使工件成像在可视范围内，调节光源、Z轴位置、镜头放大倍数，使图像成像清晰、大小合适；5.9根据工件的实际形状，选用不同的基元工具测量进行测量；5.10在完成所有的基元测量工作后，通过SPC将数据输出到尺寸测量报告中。

6．注意事项：6.1本仪器操作人员需具备一定的计算机操作经验和测量技能；6.2每次使用完毕之后应先将光源关闭，再进行关机；6.3用Z轴调整焦距时，速度和步长应缓慢，不可速度太大，防止镜头与产品碰撞，损坏设备；6.4仪器有移动时，必须用校正块进行重新校正；6.5测量平台应随时保持清洁，尽量不要用手触摸，有污垢请用无尘布和酒精擦拭干净。

全自动影像测量仪平安操作规程一、开机前的准备1、检查电源线、影像数据线、控制卡数据线等是否连接正常，发现问题及时处理，未经处理不得开机；2、移除仪器工作平台上所有的工件及其他物品，防止仪器开机自检时碰撞。

二、操作步骤1、翻开计算机电源开关，启动Windows7操作系统；2、翻开仪器电源开关，开始自检工作，自检运行结束以摄像头LED灯全开并全灭为信号；3、待自检完毕后，启动Vispec软件，输入用户名、密码，进入主界面。

〔软件的默认用户名：tztek或Admin，密码为空〕4、将待测工件放置在工作台上；5、移开工作平台使工件成像在可视范围内，调节光源、Z轴位置、镜头放大倍数，使图像成像清晰、大小适宜；6、在软件中设置测量相关参数和显示相关参数；7、根据工件的实际形状，选用不同的测量工具进行测量；8、将测量结果输出为Word格式、Excel格式、TXT文本格式或者HTML超文本格式的报表文件，还可以保存为DXF格式的图纸文件。

9、测量完成后，先关闭软件，再关闭影像测量仪，最后关闭计算机。

关闭后盖好防尘罩。

三、平安要求和考前须知1、人员：影像测量仪为高精度仪器，操作人员需经专业培训前方可操作；2、操作：必须严格按照仪器使用说明书操作，严禁盲目操作。

仪器运行过程中，测头移动范围内禁止放置物品或倚靠仪器；3、避振：如果影像测量仪受到额外的周围振动，测量精度将会降低。

当频率小于10Hz时，周围振动的振幅不应该超过2μm〔峰-峰差值〕；当频率在10Hz到50Hz之间时，那么加速度不应超过。

如果振动超过这些限制，应该采取防振措施。

4、无尘：影像测量仪构成组件应尽量保证无灰尘，虽然防尘罩对影像测量仪有一定防护作用，但仍应定期清洁；5、电源：使用90-264VAC，47-63Hz，10Amp下的稳定电源，以确保仪器正常运行；6、温度：环境温度尽量保持在20℃±1℃，过高或过低的环境温度将影响测量精度。

禁止在偏高或偏低温度下调整仪器精度。

全自动影像仪安全操作及保养规程在影像检测工作中，使用全自动影像仪能够提高工作效率，但是对于操作者而言，安全问题也同时重要。

因此，我们需要遵循一定的安全操作规程，保证自身安全，并且延长设备的使用寿命。

一、安全操作规程1.1 电源开关在启动设备之前，需要先确保设备的插座、电源线和电源开关均正常。

在关闭设备前，先将电源关闭，然后才能断开插座。

1.2 环境检查在使用全自动影像仪之前，必须对设备周围的环境进行检查，确保设备处于一个安全、适宜使用的环境中。

同时，需要确保通风良好，以保证设备散热和稳定运行。

1.3 常规检查在使用全自动影像仪之前，需要检查设备的各项功能是否正常，如摄像头、显微镜、压片机等。

并且，需要进行常规保养，如擦拭镜头、清洁设备外壳等。

1.4 操作规程在使用全自动影像仪时，需要遵循以下操作规程：1.在进行操作之前，必须熟悉设备的使用方法和操作流程，并按照流程进行操作。

2.在操作过程中，需要注意安全，如不可以触碰设备内部线路、螺丝等。

同时，不可以将手放在设备运动的路径内，防止造成伤害。

3.对于设备的运动过程，需要注意观察旁边的工作人员，是否有接近运动路径的情况发生。

如果遇到问题，及时停止设备的运动，并及时排查故障原因。

4.在操作过程中，需要避免使用锋利的仪器或器具接触设备表面，以防损坏设备表面、镜头等。

1.5 电子产品监管规程在使用全自动影像仪时，需要遵守电子产品监管规程，不可以在设备上安装未授权的软件或程序，防止设备出现不正常的情况。

二、设备保养规程2.1 设备内部清洁全自动影像仪是精密仪器，需要定期进行设备内部的清洁，以确保仪器的稳定性和精度。

清洁时需要使用专业清洁剂和工具，避免使用带酸、碱或漂白剂的清洁剂。

2.2 表面清洁设备的表面清洁需要使用柔软的布和少量的清洁剂，在不使用过程中，使用防尘罩将设备进行保护。

2.3 维护保养在设备长期使用的过程中，需要保证加油、换油、更换滤芯等。

相应的保养工作需要在制造商规定的时间周期内进行。

影像测量仪操作规程操作规程影像测量仪操作规程一.操作步骤1.开机前进行设备点检保养；2.开机顺序：打开计算机电源（等1分钟）开启控制盒电源开启投影仪开关打开QIM3008软件进行调光测试；3.测试完毕后，整理桌面样件，保持干净，再关闭测试软件关闭投影灯光关闭投影电源关闭控制盒电源关闭计算机。

二.使用注意事项影像测量仪是一种光、电、机一体化的精密测量仪器，需要有经常和良好的维护与保养，以保持机器良好的使用状态。

这样才可以保持及其原有的精度和延长机器的使用寿命。

1.仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表明污损、金属零件生锈、尘埃杂物落入运动轨道，影响仪器性能。

2.仪器使用完毕，工作面应随时整理干净，清理样品。

3.仪器的传动机构及运动轨道、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4.工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5.仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人员为您更换。

6.仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

自行拆卸造成仪器故障或精度降低，不予保修范围。

7.仪器的数据处理显示器DC3000，已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。

否则，会产生错误的测量结果。

8.仪器所有电器接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。

不正确的接插，轻则影响仪器功能，重则可能损坏系统。

全自动光学影像测量仪操作规程一、引言全自动光学影像测量仪是一种先进的精密测量设备，广泛应用于精密工程领域。

为了确保该设备的正常运行，并保证测量结果的准确性和稳定性，在操作过程中需要遵守一定的操作规程。

本文将详细介绍全自动光学影像测量仪的操作规程。

二、安全注意事项1.在操作设备前，应参阅设备操作手册，了解设备结构、性能和操作要求。

2.遵守操作规程，严格按照设备操作流程进行操作，禁止擅自调整设备参数或拆解设备。

3.操作人员应穿戴符合安全要求的工作服和劳动保护用品，避免发生意外伤害。

4.在设备操作过程中，应注意防止与机器结构、运动部件和尖锐物体碰撞和接触，防止发生危险事故。

5.设备操作过程中，遇到电力故障或其他异常情况时，应立即停止操作，并及时向相关技术人员报告。

三、设备操作要求1.设备准备：将测量样品放置在设备测量台上，并确保样品位置固定稳定。

2.设备开机：将设备连接电源并打开电源开关，待设备启动完成后，按照设备操作界面的指引进行操作。

3.设备参数设置：根据测量要求，设置设备的相关参数，如测量范围、测量精度等。

一般情况下，应选择合适的参数，并确保参数设置正确。

4.校准设备：在开始测量前，按照设备操作手册的要求进行设备的校准，保证设备的测量准确性。

5.测量操作：选择合适的测量模式，并按照设备操作界面的引导进行操作。

在测量过程中，应注意避免触碰设备运动部件，保持测量样品的稳定性。

6.测量数据处理：根据实际需要，对测量得到的数据进行处理和分析。

可以选择导出数据、打印报表等操作。

7.关机操作：在完成测量后，按照设备操作界面的要求进行关机操作，将设备关闭。

四、维护保养要求1.定期检查设备的电源线、信号线和数据线，确保其连接牢固无损。

2.定期清理设备表面和测量台面，保持设备的清洁整洁。

3.定期对设备进行润滑维护，确保设备的运行平稳。

4.定期对设备进行校准和调整，保证设备的测量准确性。

5.对设备进行定期的日常维护，如检查设备机械部件的磨损情况，更换需要更换的部件等。
