自动二次元影像测量仪软件说明书

二次元使用说明书1接通电脑和坐标量测机的电源，打开电脑，启动MSU25D系统进入测量界面2待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象3使用工具栏：点、线、圆、弧等工具进行测量⑴界面简介：①右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1（点数），Input点输入（点抓取）等同于脚踏板、Recall要素呼出、Cancel取消上一点操作（如果是一点，则无法取消）、Memo要素记忆、Quit退出此功能，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch（英寸）、坐标系XYZ/RAZ（极坐标系）、面X-Y/斜面、坐标显示方式MCS机械坐标/WCS工件坐标②右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑③左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印⑵尺寸计算工具：单距（X、Y）、差距（XD、YD）、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击确定键，则选择的尺寸仅用一次；点击确定存档键，则选择的尺寸存档保留，可多次使用。

⑶点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。

左下侧测定值显示视窗将显示测定的点。

⑷投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。

⑸投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。

⑹弧要素测定：同投影圆测定。

4使用快速工具：点、线、多段线、圆、弧、多段弧、多弧取圆⑴尺规校正：做尺规教正后不得调节光源强度和焦距（倍率）否则，测量结果不准确。

①放产品于适当位置，可通过两个旋纽，左前方的可调节前后距离，右上方的可调节左右距离。

二次元操作指导书二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号：VMS2501.2 二次元的测量行程：250x150x2001.3 二次元的全机尺寸：1 000x650x16501.4 二次元的测量精度：（3+L/200)um1.5 二次元的机台称重：30kg1.6 二次元使用环境：电源供给：110V~220V±10% 50/60HZ使用温度：20±5°C使用湿度：45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。

3.操作步骤3.1 首先拿无水酒精，用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑，Z轴探头是否正常。

3.3 保养及检查OK后，先打开测量仪的主机箱电源开关和显示器的电源开关，再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp，接着在电脑桌面上找到OVM测量软件，然后双击此测量软件图标，打开进入测量软件，方可测量。

3.4 根据图纸、产品形状与测量基准，选择相应的测量治具。

在我们选择测量治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候要保持平视；用探头测量时，Z轴下降力度要均匀，速度不要太快，将投影出来的产品线条调到最清晰状态即可开始测量；测量时，移动X轴和Y轴用力要均匀，防止测量工件移位导致测量误差。

3.5 最后我们测量完成时，保存和记录好测量数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。

3.6 二次元关机顺序，先关掉侧脸软件，再将二次元测量照明灯和电源关掉，最后将电脑关掉，并且断开测量设备上的电源。

4.注意事项4.1 测量过程中，产品或治具在运用时要轻拿轻放。

4.2 X、Y、Z轴的摇柄在操作是不要太用力，以免机器内部损坏。

二次元影像测量仪操作指导
•操作步骤
1.开机前应检查电脑主机,显示屏,测量台电源插头是否连接。

2.打开电脑主机电源开关,启动计算机,进入软件操作系统。

3.将被测物体放在玻璃载物台上,慢慢的调节X,Y,Z三个方向轴移动手柄,让
被测物件清晰稳定的呈现在相框中,(注意:请勿直接调节Z轴上面变焦摄像头)。

然后选择工具栏的测量及其他工具对物件进行处理。

4.使用完毕后,关闭摄像头的辅助灯。

退出软件操作系统,关闭计算机。

将载物玻璃台清洁干净,移动X,Y轴使载物玻璃台回到初始位置。

•安全注意事项:
1.在工作台等可移动部件的运动行程上不能放置工具或其他物品,禁止将无
关的重物放在设备上。

2.不允许随便更改影像测量仪的设定工作参数。

3.触摸屏应避免磁性物质接近。

4.必须按正常开关机程序进行操作,以防测量应用程序及数据丢失。

5.在运行中出现某一轴运行不畅,切勿用力拽拉,检查轴上是否有杂物或其他异常,若无法正常运转,请通知设备部相关人员进行维修。

1.0范围本指引对二次元操作方法进行了说明，适用于公司二次元的操作，以确保测量结果的有效性。

2.0 操作前准备连接电源，运行电脑，揭开防尘罩。

3.0 操作规程3.1 按“OFF/ON”开关，二次元影像区工作灯亮。

3.2 移动光标，对准图标，双击鼠标左键，进入二次元工作主界面3.3 选择绘图的比例尺，投影镜头的影像比率，必须与选择的绘图的比例尺一致。

3.4 在玻璃工作台面的中心位置，轻轻的水平放置干净的测量产品。

3.5 用摇动把手，适当调整工作台面X轴，Y轴的测量范围。

3.6 调整好产品的测量范围后，利用固定锁，固定工作台面X轴，Y轴方向的移动。

3.7 利用对焦升降摇动手柄，调整产品测量的焦度，使产品在投影区的图像更加清晰。

3.8 利用灰度调节钮键，调整投影区的光线的亮度，使产品在投影区的图像更加亮丽。

3.9 进入二次元工作操作界面，进行测量，绘图，编辑等操作。

3.9.1绘图工具面板(画点，两点画线，多点画线，两点画圆，三点画圆，三点画弧，多点椭圆，画样条曲线，画垂直线，画平行线，画线中点，画角分线）3.9.2 编辑工具面板（选择全部图元，删除所选图元，平移，旋转，延伸线段，剪切线段，做两线相切弧，做点圆相切线，做两圆相切线，做两线交点等）3.9.3 标准工具面板（对齐标注，线性*垂直标注，线性标注，点到线垂直距离标注，半径标注，直径标注，角度标注，文字标注）3.9.4 测量工具面板(测量两点间的距离，点到线的距离，测量距离，测两线平均距离，测两圆距离，测 PIN中心距等）3.9.5 自动测绘工具面板(框选直线，框选圆，框选椭圆，框选弧，自动点选直线，自动点选画圆，自动点选画弧，自动点选画椭圆等）4.0 测量操作完成后，必须清理工作台面，先退出二次元软件系统，然后关闭二次元电源，最后关闭电脑。

编制审核批准。

实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。

它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。

以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。

如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。

1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注：M-手动A-自动1.2系列影像坐标测量仪电脑标准配置（M/A推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。

利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。

2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。

2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13)，机台机架(2)；2.2.3 视频部分包括Z轴升降组(9)，镜头(6)，CCD(7)，上灯(5)通过软件灯光控制区，手动机台旋转Z轴手轮组（12）电动机台点击软件运动区,可实现对不同高度工件的测量；2.2.4工作台部分包括大理石上层工作台（1）,工作台玻璃(2),底灯(3),工作台中层(6)，V 型导轨（5），X轴传动组（8），Y轴传动组（9），,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄（4）可以快速的移动定位工作台。

2.5次元软件使用说明书QuickMeasuring软件的启动与退出启动QuickMeasuring量测软件➢打开计算机电源(计算机电源需在量测仪电源之前开启)➢打开量测仪电源➢净空床台表面，避免干扰量测仪的自我测试➢执行QuickMeasuring软件➢待量测仪完成自我测试后即可开始量测停止QuickMeasuring量测软件➢确认存盘完成➢点击关闭按钮，此时会出现对话框➢点选是后出现对话框➢点选否后退出并关闭QuickMeasuring软件➢关闭量测仪电源➢执行计算机关机QuickMeasuring量测软件窗口简述结合多个窗口及下拉式选单，QuickMeasuring提供了简单易学的超强用户接口。

在这里QuickMeasuring量测软件使用界面分为五大窗口：软件窗口界面如下：➢窗口1->量测图形窗口─显示量测图形➢窗口2->单元摘要窗口─显示执行中量测单元的信息➢窗口3->状态显示窗口─显示坐标、单位及光源控制(CNC全自动机台)➢窗口4->影像摄取窗口─显示正在量测的工件影像及视觉工具➢窗口5->程式编辑窗口─显示实时的程序编辑状态量测图形窗口量测图形窗口位于屏幕的右上方，窗口界面图如下：深蓝色表示被选中。

按鼠标右键可呼出量测单元列菜单并可选取所有量测单元。

您也可以利用鼠标拖拉视窗功能或是Ctrl配合键，在量测图形窗口中选取一个或多个量测单元。

QuickMeasuring利用不同的颜色区分量测单元的状态。

正常状况下，所有量测单元均以黑色细线描绘；蓝色粗线代表该量测单元被选取；粉红色代表鼠标光标正停留在该量测单元上；红色则表示该量测单元未完成或超出公差(如下图所示)。

床台位置表示：QuickMeasuring在量测图形窗口中以一个绿色的十字线表示现在镜头中心在床台上的相关位置。

当程序执行时，它会在下一个量测单元上显示另一个十字线。

如此的设计是为了方便程序启动取点或中途手动取点时的定位。

实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。

它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。

以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。

如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。

1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注：M-手动A-自动1.2系列影像坐标测量仪电脑标准配置（M/A推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。

利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。

2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。

2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13)，机台机架(2)；2.2.3 视频部分包括Z轴升降组(9)，镜头(6)，CCD(7)，上灯(5)通过软件灯光控制区，手动机台旋转Z轴手轮组（12）电动机台点击软件运动区,可实现对不同高度工件的测量；2.2.4工作台部分包括大理石上层工作台（1）,工作台玻璃(2),底灯(3),工作台中层(6)，V 型导轨（5），X轴传动组（8），Y轴传动组（9），,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄（4）可以快速的移动定位工作台。

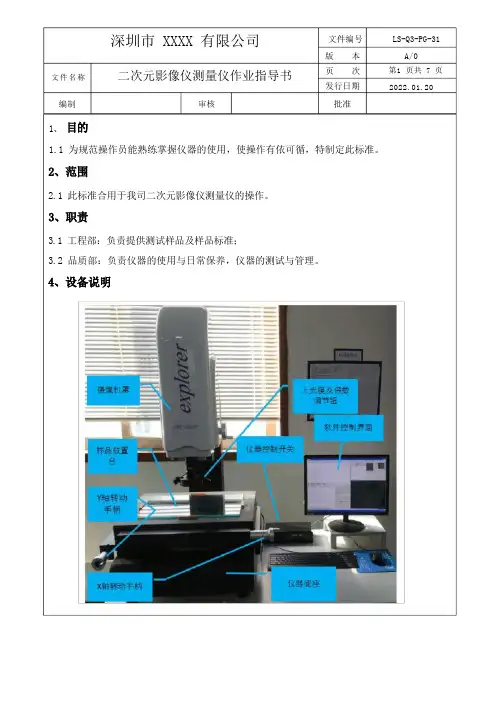

1、1.1 为规范操作员能熟练掌握仪器的使用，使操作有依可循，特制定此标准。

2.1 此标准合用于我司二次元影像仪测量仪的操作。

3.1 工程部：负责提供测试样品及样品标准；3.2 品质部：负责仪器的使用与日常保养，仪器的测试与管理。

深圳市 XXXX 有限公司 文件编号 LS-Q3-PG-31A/0第1 页共 7 页文件名称2022.01.20编制 二次元影像仪测量仪作业指导书审核 版 本页 次 发行日期批准深圳市 XXXX 有限公司二次元影像仪测量仪作业指导书审核文件编号 版 本页 次 发行日期 批准LS-Q3-PG-31A/0 第2 页共 7 页 2022.01.206.1 第一次使用软件或者机器进行测量时， 或者镜头的倍率变化后， 一定要进行像素校正。

像素校 正的目的是为了让测量结果更准确。

6.2 像素校正必须符合以下条件： 6.2.1 镜头的倍率不变; 6.2.2 必须使用圆测量工具6.2.3 校正的顺序必须是：沿影像区的四个角落，顺时针或者逆时针校正。

6.2.4 圆不能太大，也不太小，占屏幕的 1/8 最好。

6.3 像素校正的步骤如下： (校正顺序以右下－右上－左上－左下为例)6.3.1 将校正片放在工作台上， 对焦清晰后， 挪移 X,Y 轴找到校正片上的某一圆， 先将圆移到画面的右下方，在影像窗口弹右键，在弹出的菜单中，选择＂像素校正＂ (状态提示栏 将 显示：像素校正，第 1 次)后，然后用鼠标左键在圆的中间单击一下(如图一)。

6.3.2 状态栏上会显示, ”像素校正，第2 步”，挪移 Y 轴，将此圆移到影像区的右上方(如图二)，然后用鼠标右键在圆的中间单击一下，完成测量.文件名称编制6.3.3 状态栏上会显示, ”像素校正，第3 步”，挪移 X 轴，将此圆移到影像区的左上方(如图三)，然后用鼠标右键在圆的中间单击一下,完成测量。

6.3.3 状态栏上会显示, ”像素校正，第4 步”，挪移 Y 轴，将此圆移到影像区的左下方(如图四)，然后用鼠标右键在圆的中间单击一下，完成测量。

三、定义：略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：5.1仪器介绍1）彩色CCD摄像机照7）上光镜2）倍数调节钮8）X轴转动手柄3）样品放置台9）上下灯亮度调节开关4）Y轴转动手柄10）上下灯开关5）焦距调节手柄6）软件控制界面5.2.1打开运用软件。

5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后点鼠标左键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。

5.2软件的运用XXX电子科技有限公司一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪2.2 适用于本公司相关型号的仪器。

二次元影像测量仪操作指导书日期日期日期拟制审核批准版本A0页码1/3文件编号WI-013257314869105.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

MVP系列影像座标测量仪用户手册文档前言............................................ 2 .......1. ........................................................................................... 仪器规格及技术参数.............................................. 3…1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置2. 仪器工作原理及结构................................ 4…2.1工作原理..................................... 4••…2.2仪器总体结构................................. 4•…3. 仪器安装........................................ 7……3.1仪器使用环境................................. 7•…3.2仪器的安装方法................................ 7…4. 仪器的使用方法................................... 8•…5. 仪器的维护和保养................................. 8•…6. 仪器成套性...................................... 9……7. 售后服务........................................ 9……8 •常见问题...................................... 10•….言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。

精密影像测控系统用户手册目录目录 (1)声明 (3)前言 (4)一、概述 (5)1.1简介 (5)1.2测控系统型号及含义 (5)1.3测控系统的基本组成 (5)1.4计算机的配置要求 (6)1.4.1硬件要求 (6)1.4.2操作系统要求 (6)二、系统的安装 (7)2.1开箱检查 (7)2.2硬件的安装 (7)2.2.1视频采集卡的安装 (7)2.2.2光栅采集卡的安装 (7)2.2.3运动控制卡 (7)2.2.4硬件驱动程序的安装 (8)2.3软件的安装 (17)2.4软件的卸载 (17)三、功能说明 (18)3.1界面结构 (18)3.2菜单栏说明 (19)3.2.1菜单栏“文件” (19)3.2.2菜单栏“自动执行” .................................................. 错误！未定义书签。

3.2.3菜单栏“工具” (19)3.2.4菜单栏“设置”.......................................................... 错误！未定义书签。

3.2.5菜单栏“窗口”.......................................................... 错误！未定义书签。

3.2.6菜单栏“帮助” (23)3.3影像窗口 (24)3.4光栅坐标窗口............................................................... 错误！未定义书签。

3.5运动控制窗口............................................................... 错误！未定义书签。

3.6灯光控制窗口 (25)3.7工具窗口 (25)13.8图形浏览窗口 (31)3.9数据窗口 (32)4.0程序编辑窗口 (33)四、问题与帮助 (34)4.1没有影像显示 (34)4.2没有光栅数据显示 (34)4.3图元不跟随 (34)2声明注意：•请勿使用非原厂提供的配件，如不良之电源线等。

二次元影像测量仪操作规程一、作业准备1.接通仪器，电脑电源；2.准备好待测量零件，相应图纸，磁性固定块，三棱镜等；3.检查测量仪各部件工况是否良好，将测量仪擦拭干净；4.将待测零件及磁性固定块表面擦试干净，不得有污染物在待测表面。

二、操作步骤1.点击电脑桌面“VMM2.2C”图标，打开测量仪电源开关为“ON”2.放置待测样品至投影仪镜头正下方，观察镜头倍数，并在软件中设置相应倍数（正常取0.7倍数）3.打开测量仪光源（可选上光源或下光源），移动工作台面X或Y方向，使零件影像在软件视图中出现，调整镜头焦距直至零件轮廓清晰4.绘制轮廓线：（1）手动测绘：点击“绘图”，可选择“两点绘直线”“多点绘直线”“多点绘圆弧”等命令，沿轮廓线边缘手动选点绘图（2）自动测绘：点击“自动测绘”，可选择“直线”“整圆”“圆弧”等命令，沿轮廓线边缘单击，可自动捕捉轮廓线上点，完成绘图注：“编辑”命令的使用，在手动或自动测绘中，有时需要选择“两线交点”“两圆切线”“两线相切弧”“删除或延伸”等命令来绘制交点，切线，相切弧等，选择绘制两线交点按钮，点击需要交点的两条直线可自动绘制出两条直线的交点。

5.零件尺寸的测量和数据的读取（1）点击“测量”命令可完成点到点，线到线距离标注，单击已绘制圆弧，直接读取相关数据（2）单击“标注”命令，可完成水平或垂直线性标注，角度等相关尺寸标注6.CAD图纸和零件1：1比对（1）将待测零件CAD图纸保存为DXF格式，打开“VMM2.2C”，选择0.7倍率，将坐标系选择为机械坐标系，清除坐标系上的X、Y、Z的坐标值。

（2）打开保存好的DXF文件，将CAD 图纸导入软件中，打开坐标设置，选取两点决定X轴或两线决定X轴，在图纸中选取两点或两线设置X 轴。

（3）将设置好坐标轴的文件保存为DXF 格式，存档。

（4）关闭软件重新打开，将待测零件放入镜头下方，调整好焦距，坐标系选择为工件坐标系，清除坐标系上的X、Y、Z的坐标值。

三 阶 文 件
影像测绘仪指导书 版本/次 A/0
4.4 仪器的维护与保养
4.4.1 仪器应放在清洁干燥的室内，避免光学零件表面汗损，金属零件生锈，尘埃杂物落入运动导轨，影响仪器性能。

4.4.2 仪器使用完毕，工作面应随时擦拭干净。

4.4.3 仪器的传动机构及运动导轨、定期上润滑油。

4.4.4 玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净。

绝不能用有机剂擦拭油漆表面，否者会使油漆表面失去光泽。

4.4.5 仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调整，所有调节螺丝与坚固螺丝均已固定，不可自行拆卸。

5.7 测量压痕对角线方法如下：
测量压痕对角线时，先转动目镜左边的鼓轮，这时两刻线同时移动，先对准左边压痕的顶点；然后转动右边鼓轮，使另一条线对准右边的顶点。

前言感谢您使用本精准测控系统，希望它能满足您对测量计算机化的要求。

您的赏识对我们是莫大的鼓舞。

本说明书包括软件概要和操作说明。

在初学阶段, 它是一本关于影像测量机的教科书，帮助你学习，导入使用；在日常的使用与解决一些具体问题阶段，它又是一本工具书，你可以通过前面明晰的目录作为索引, 快速的查找你要解决的问题。

希望通过这本说明书能对你有所帮助, 在仪器的操作上让你尽快的进入状态, 享受测量计算机化所带给您的便利和快捷，减轻您的工作负担。

提高你们的质量管理能力，从而达到降低成本，提高工效的目的。

软件介绍精准测控软件综合了机器视觉，精密光机，精密测量算法等技术，并在使用中充分吸收和采纳了了广大客户的意见和建议, 经过一系列改善, 真正成为一个为客户们所认同的, 使用起来得心应手的精密尺寸计量和位置检测的工具。

在此, 感谢广大的客户对我们工作的支持! 对精密计量事业的支持! 今后我们还会继续努力, 竭尽全力的为客户服务, 在软件的测量性能和测量方法上不断的推陈出新, 以答谢客户的厚爱。

软件特点◆拥有超强及完善的2.5D几何测量功能。

◆适合用于解决批量工件或复杂尺寸之检测效率；强调快速、精准；品质保证。

◆提供影像截取、对比、校正、补偿、自动寻边、自动取点、自动对焦、智能学习等功能◆针对重复工件的测量具有记忆、学习、自动编程的功能，快速准确的现场实时测量软件界面软件启动后，出现的界面如下：A．标题栏：显示软件名称B．菜单栏：提供软件所支持的功能C．工具条：常用功能的快捷键D．视频区：测量操作区E．编辑区：对测量的图元进行编辑F．放大区：对视频进行局部放大G．状态栏：显示当前的状态H．测量命令：选择进行的操作I．编辑命令按钮：对编辑区进行编辑的操作命令J．图元树：对测量的结果以树状结构进行层次显示K．制式区：选择所使用的单位制式L．计数区：显示当前的计数值软件使用启动软件后，我们就可以看见软件界面的十二个区域了，下面分别进行介绍。

二次元影像测量仪操作说明1 软件安装 (1)1.1 安装软件 (1)1.2 安装相机驱动 (1)1.3 安装加密狗驱动 (1)2 软件使用 (2)2.1 界面介绍 (2)2.1.1 菜单 (2)2.1.2 工具栏 (4)2.1.3 状态栏 (4)2.2 功能介绍 (4)2.2.1 载入数据 (4)2.2.2 相机标定 (6)2.2.3 直线距离测量 (6)2.2.4 圆测量 (8)2.2.5 角度测量 (9)2.2.6 修改测量 (10)2.2.7 自动捕捉 (11)2.2.8保存测量 (11)1 软件安装1.1 安装软件二次元影像测量仪软件为免安装软件，双击直接运行。

1.2 安装相机驱动安装相机驱动（可以是任何一款支持DirectShow相机）1.3 安装加密狗驱动注：本软件支持DirectShow相机，如果用户没有增加相机，则可导入8位和24位图像进行二次元测量,如果没有软件狗，则软件只能正常使用20秒。

2 软件使用运行，进入程序主界面。

2.1 界面介绍2.1.1 菜单主菜单如下：（1）文件菜单：载入影像、导入测量、保存测量。

（2）测量菜单：包含了所有测量工具。

（3）查看菜单：显示/隐藏 工具栏，状态栏。

（4）帮助菜单：操作说明等相关信息。

2.1.2 工具栏分别对应于上述菜单，移动到按钮附近会提示相应按钮的功能，方便操作。

2.1.3 状态栏分别显示（软件狗信息，检测提示，放大率，行，列，RGB颜色，公司信息）特别注意：如果提示为：说明是有软件狗时的正常使用，如果提示为：说明，软件没有找到软件狗，还能再正常使用20秒。

2.2 功能介绍2.2.1 载入数据1、 影像数据(三种方式)（1）、软件会自动读取Data/Example.bmp图像，如果没有找到文件，则提醒：（2）、如果没有找到1，则软件自动打开DirectShow相机获取影像数据；（3）、通过载入图像，可以替换1、2二种数据。

2、测量数据默认导入上一次检测保存的数据，没有上次测量没有保存就直接退出测量，则提示：2.2.2 相机标定2.2.3 直线距离测量1 水平直线距离测量在添加按钮按下时，点击，在图像上任意左击二次，可生成测量结果。
