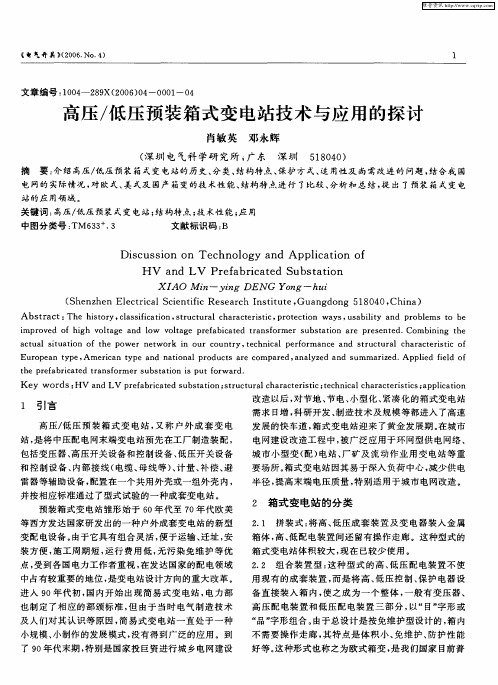

高压低压预装式变电站

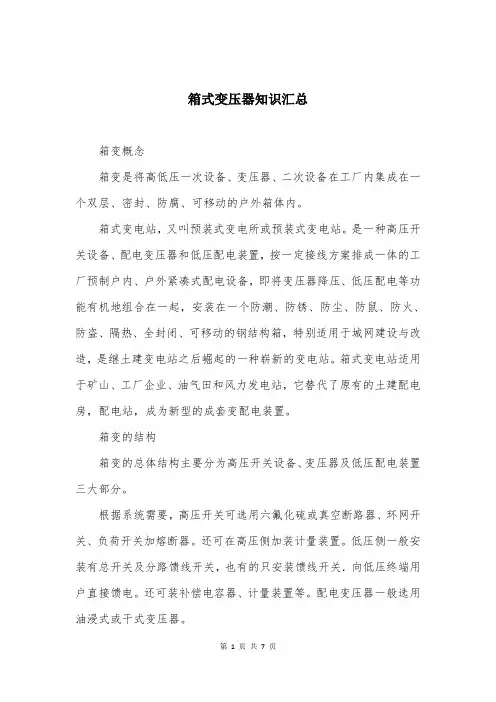

箱式变压器知识汇总箱变概念箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。

低压室由低压空气开关、电流互感器、电流表、电压表等组成的。

变压器一般采用 S9 或干式的等。

箱体有两种构成方式，即“目”字形布置和“品”字形布置。

“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。

箱体采用全密封结构。

一体化箱变为最近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。

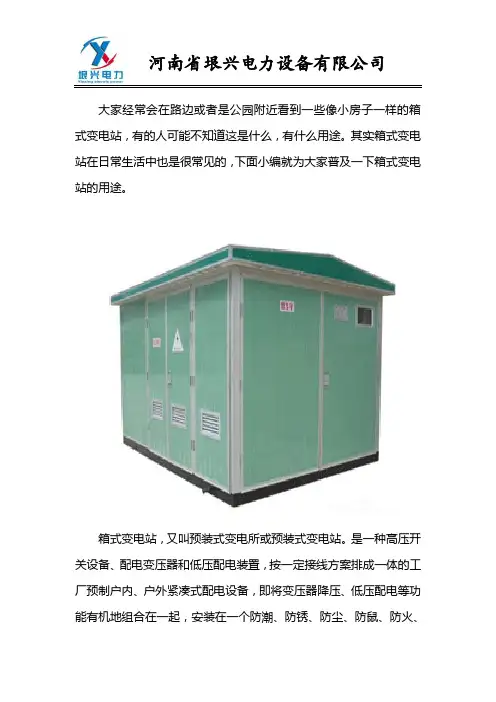

大家经常会在路边或者是公园附近看到一些像小房子一样的箱式变电站，有的人可能不知道这是什么，有什么用途。

其实箱式变电站在日常生活中也是很常见的，下面小编就为大家普及一下箱式变电站的用途。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱式变电站（简称箱变）一般由高压室、变压器室和低压室组成。

箱变产品是一种比较简易的变配电装置，其变压器部分的选择，均可按一般通则处理，容量一般不超过1250kVA。

1.适用范围第一种，主要用在城市的住宅小区、以及街道，当用电高峰期。

需要增加电压时候，就需要用到我们的设备-箱式变电站了。

第二种，主要用于临时性的供应电量，比如在工地，在已有建筑物的情况下，我们需要改造用电设备。

在野外作业的时候也是经常用到箱式变电站的，比如：工地、码头、机场等等。

2.环境条件箱式变电站用于高层住宅，豪华别墅，广场公园，居民小区，中小型工厂，矿山、油田，以及临时施工用电等场所，作配电系统中接受和分配电能之用。

本产品符合GB/T17467《高压/低压预装式变电站》的标准和SD320《箱式变电站技术条件》。

3.一般用途箱式变电站是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。

即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内。

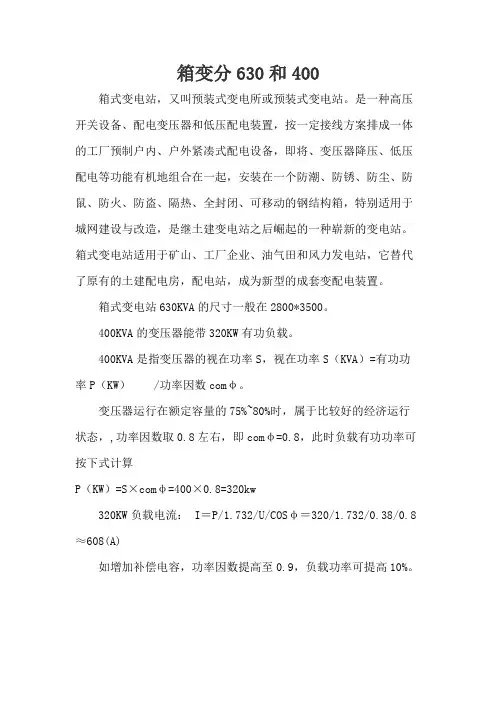

箱变分630和400
箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱式变电站630KVA的尺寸一般在2800*3500。

400KVA的变压器能带320KW有功负载。

400KVA是指变压器的视在功率S，视在功率S（KVA）=有功功率P（KW） /功率因数comφ。

变压器运行在额定容量的75%~80%时，属于比较好的经济运行状态，,功率因数取0.8左右，即comφ=0.8，此时负载有功功率可按下式计算
P（KW）=S×comφ=400×0.8=320kw
320KW负载电流： I＝P/1.732/U/COSφ＝320/1.732/0.38/0.8≈608(A)
如增加补偿电容，功率因数提高至0.9，负载功率可提高10%。

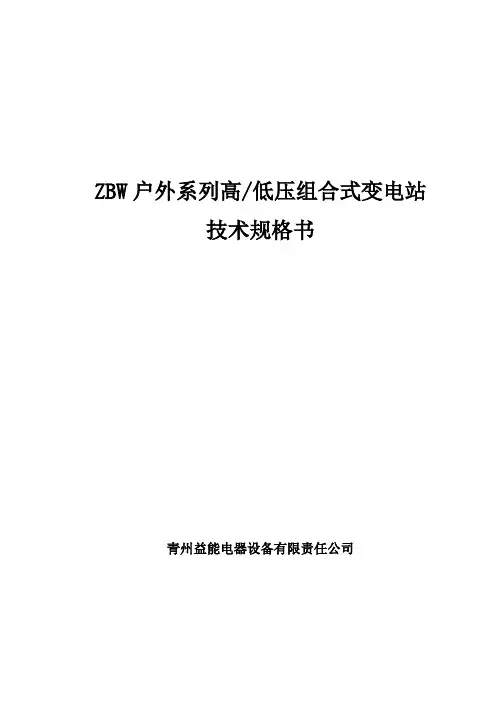

ZBW户外系列高/低压组合式变电站技术规格书青州益能电器设备有限责任公司1．概述ZBW系列交流组合式变电站，将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配装置，用于城市高层建筑、居民小区、铁路、机场、码头、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。

ZBW系列组合式变电站，具有成套性能强、体积小、结构紧凑、运行安全可靠、维护方便以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10～1/5，大大减少了设计工作量及施工量，减少了建设费用。

在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡建设和改造的新型成套设备。

ZBW系列交流组合式变电站符合GB/T17467-1998《高压/低压预装式变电站》标准和IEC1330标准。

2．“CQC”认证试验依据试验依据标准：GB/T17467-1998《高压/低压预装式变电站》。

3．型号及含义ZB W - □/ □ZB—组合式变电站W—户外型□—变压器容量□—高压侧额定电压4．使用环境条件1）环境温度不高于+40℃，不低于-30℃。

2）海拔高度不超过1000m。

3）户外风速不超过34m/s。

4）空气相对湿度不超过90％（+25℃时）。

5）地震水平加速度为0.4m/s2,垂直加速度0.2m/s2。

6）无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

注：如产品使用条件超过以上规定，订货时提出与制造厂协商确定。

5．技术参数1）整体技术参数变压器额定容量（KVA）：30、50、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600 额定电压（KV）：10/0.4（0.23）额定频率：50HZ高压侧热稳定电流和峰值电流：（见下表）2）电力变压器参数：（见下表）3）高压负荷开关参数：（见下表）4）低压空气断路器参数：（见下表）注：DW15系列开关为正泰公司产品,该产品通过CCC认证。

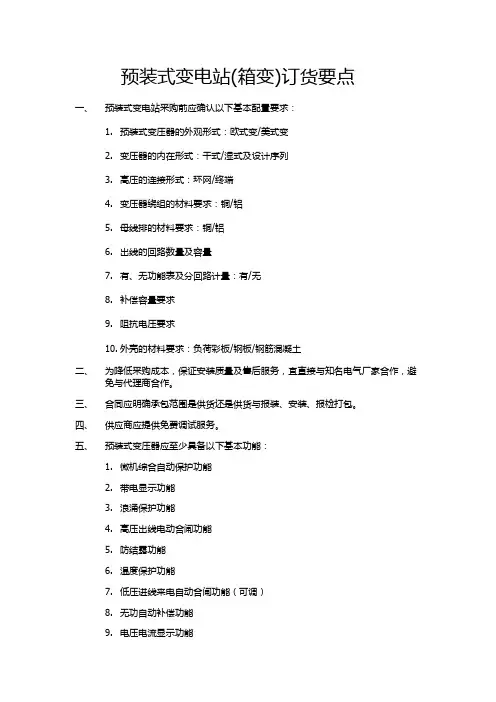

预装式变电站(箱变)订货要点
一、预装式变电站采购前应确认以下基本配置要求：
1.预装式变压器的外观形式：欧式变/美式变
2.变压器的内在形式：干式/湿式及设计序列
3.高压的连接形式：环网/终端
4.变压器绕组的材料要求：铜/铝
5.母线排的材料要求：铜/铝
6.出线的回路数量及容量
7.有、无功能表及分回路计量：有/无
8.补偿容量要求
9.阻抗电压要求
10.外壳的材料要求：负荷彩板/钢板/钢筋混凝土
二、为降低采购成本，保证安装质量及售后服务，宜直接与知名电气厂家合作，避
免与代理商合作。

三、合同应明确承包范围是供货还是供货与报装、安装、报检打包。

四、供应商应提供免费调试服务。

五、预装式变压器应至少具备以下基本功能：
1.微机综合自动保护功能
2.带电显示功能
3.浪涌保护功能
4.高压出线电动合闸功能
5.防结露功能
6.温度保护功能
7.低压进线来电自动合闸功能（可调）
8.无功自动补偿功能
9.电压电流显示功能
10.低压侧欠压、过载、短路保护功能
五、作为合同的重要组成部，合同附件中应明确以下部件配置信息：
七、供货周期不宜超过2个月。

八、提供电气部件的完整出厂资料；电气系统的一、二次接线图。

九、提供完备的安全保护用品如绝缘靴、绝缘手套及配套工具等。

十、供货方保证至少一年的免费维保期。

十一、预装式变压器必须满足当地电力管理部门对技术上的要求。

十二、预装式变压器及安装必须满足国家相关规范及标准的要求。

预装式箱式变电站(欧式)使用说明书阿斯特尼电气（北京）有限公司⏹ 1.1简介⏹本箱变是把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个箱体几个隔室内的紧凑型成套配电装置，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，称为新型的成套变配电装置。

⏹欧式箱变的接线形式a、单台配变形式：两路10KV进线；单台变压器容量一般在80KVA～1250KVA；低压出线柜一般为4～6路。

b、两台配变形式—两路10KV进线；两台变压器，每台变压器的容量在100KVA～1250KKVA;低压出线电缆一般为8～12路。

⏹箱变的主要部件：配变变压器、10KV环网型开关柜、低压电容器、低压开关等主要部件组成，安装在金属的箱体内，实现小型化。

⏹欧式箱变的优点：噪音较低；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用；可以设置配电自动化，可保证在-40---+40的恶劣环境下正常运行，全封闭，全绝缘，能达到零触电事故，可实现无人值守。

⏹欧式箱变适用于多层住宅、小高层、高层和其他的较重要的建筑物。

⏹产品型号及含义Y B □□-□/□-□额定容量（kVA)低压侧额定电压（kV)高压侧额定电压（kV)设计序号结构型式变电站预装式⏹使用条件⏹预装式变电站可以在以下使用条件、在额定容量下持续运行。

⏹使用位置：户外⏹海拔高度：≤2000m⏹环境温度：⏹最高气温：40℃⏹最热月平均温度：30℃⏹最高年平均温度：20℃⏹最低气温：-40℃⏹相对湿度⏹在25℃时，空气相对湿度不超过95％，月平均不超过90％。

⏹安装环境⏹安装环境应无明显污秽、无爆炸、腐蚀性气体和粉尘，安装场所应无强烈震动冲击；地震引发的地面加速度ag ,水平方向低于3m/s2,垂直方向低于1.5m/s2。

⏹电源电压的波形近似于正弦波。

⏹三相电源电压应大致对称。

⏹除上述正常使用条件外的其它使用条件按GB1094.1、GB/T11022、GB/T14048.1和GB7251.1标准规定。

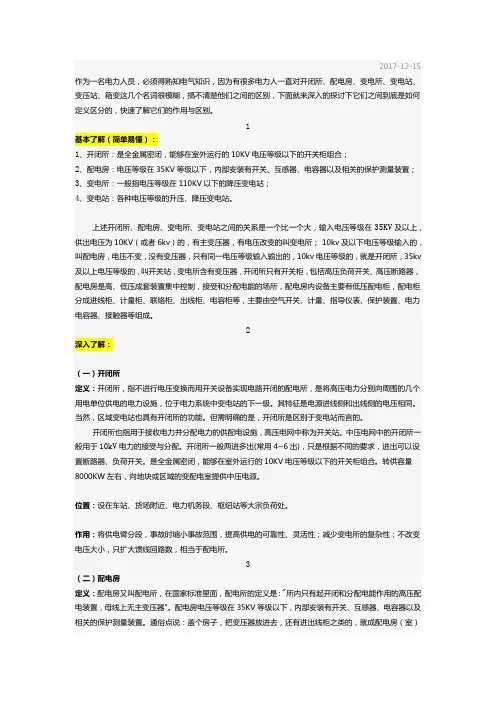

2017-12-15 作为一名电力人员，必须得熟知电气知识，因为有很多电力人一直对开闭所、配电房、变电所、变电站、变压站、箱变这几个名词很模糊，搞不清楚他们之间的区别，下面就来深入的探讨下它们之间到底是如何定义区分的，快速了解它们的作用与区别。

1基本了解（简单易懂）：1、开闭所：是全金属密闭，能够在室外运行的10KV电压等级以下的开关柜组合；2、配电房：电压等级在35KV等级以下，内部安装有开关、互感器、电容器以及相关的保护测量装置；3、变电所：一般指电压等级在110KV以下的降压变电站；4、变电站：各种电压等级的升压、降压变电站。

上述开闭所、配电房、变电所、变电站之间的关系是一个比一个大，输入电压等级在35KV及以上，供出电压为10KV（或者6kv）的，有主变压器，有电压改变的叫变电所； 10kv及以下电压等级输入的，叫配电房，电压不变，没有变压器，只有同一电压等级输入输出的，10kv电压等级的，就是开闭所，35kv 及以上电压等级的，叫开关站，变电所含有变压器，开闭所只有开关柜，包括高压负荷开关、高压断路器，配电房是高、低压成套装置集中控制，接受和分配电能的场所，配电房内设备主要有低压配电柜，配电柜分成进线柜、计量柜、联络柜、出线柜、电容柜等，主要由空气开关、计量、指导仪表、保护装置、电力电容器、接触器等组成。

2深入了解：（一）开闭所定义：开闭所，指不进行电压变换而用开关设备实现电路开闭的配电所，是将高压电力分别向周围的几个用电单位供电的电力设施，位于电力系统中变电站的下一级。

其特征是电源进线侧和出线侧的电压相同。

当然，区域变电站也具有开闭所的功能。

但需明确的是，开闭所是区别于变电站而言的。

开闭所也指用于接收电力并分配电力的供配电设施，高压电网中称为开关站。

中压电网中的开闭所一般用于10kV电力的接受与分配。

开闭所一般两进多出(常用4~6出)，只是根据不同的要求，进出可以设置断路器、负荷开关。

广西电网有限责任公司10kV预装式变电站（欧式箱变）技术规范书（通用部分）版本号：2015版V1.0编号：广西电网有限责任公司2015年10月前言为规范10kV预装式变电站（欧式箱变）技术参数和技术要求，指导广西电网有限责任公司系统10kV预装式变电站（欧式箱变）的选型和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。

本规范参加单位：广西电网有限责任公司设备部、柳州供电局、柳州电力勘察设计有限公司、广西绿能电力勘察设计有限公司。

本规范主要起草人：张大立、黎玉庭、吴巍岚、邱有福、李春华、韦宛余、陈远军、余绍明、赵绪亮、覃云志、韦树友、郭钰、吕孟川、周建鹏、赵石华。

本规范主要审查人：彭宇翔、罗凤坚、陈学敏。

本规范自发布之日起实施。

执行中的问题和意见，请及时反馈至广西电网有限责任公司生产设备管理部。

本规范对应的专用技术规范目录10kV预装式变电站（欧式箱变）技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。

2. 项目单位根据需求选择所需10kV预装式变电站（欧式箱变）的技术规范书，技术规范书通用部分条款及专用部分固化的参数原则上不能更改。

3. 技术规范书的页面、标题、标准参数值等均为统一格式，不得随意更改。

4. 投标人逐项响应技术规范书专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表3.2技术偏异表”外，必要时应提供相应试验报告。

目录1.总则 (1)2.工作范围 (1)3.应遵循的主要标准 (2)4.使用条件 (3)5.技术要求 (4)6.试验方法 (13)7.技术文件要求............................................................................... 错误!未定义书签。

箱式变电站招标技术规范本技术规范书是招标文件的组成部分，内容包括箱式变电站设备的基本规格、说明及要求。

投标方应根据各自的技术优势对全部招标设备进行报价。

1．1本技术规范书适用于内蒙古瑞盛新能源有限公司工程成套箱式变电站的招标订货，它对设备本体及辅助设备的设计、材料、结构、试验、技术文件等方面提出了技术要求和相关要求，所有设备应满足可靠、安全以及性能要求。

1．2本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准的条文。

投标方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。

除本标书提出的技术要求外，所有设备还应符合国标或有关国际标准的最新版本。

1．3如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1．4投标方应提供高水平的设备。

投标产品应能代表国内先进水平，在国内相应行业拥有良好业绩，证明是成熟可靠的产品。

1.5本技术规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。

2 标准及规范2.1投标方所提供的设备和服务应符合、优于或等同于以下最新版的标准及规范:本技术条件书规定的开关柜及其部件和设备应符合国标,IEC标准.设备制造应当遵循下列规范和标准的最新版本,但不限于此:如有矛盾时，按现行的技术要求较高的标准执行。

DL/T 537 《高压/低压预装箱式变电站选用导则》GB/T 17467 《高压/低压预装式变电站》GB 311.1 《高压输变电设备的绝缘配合》GB/T 11022 《高压开关设备和控制设备标准的共用技术要求》GB 3906 《 3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB 7251.1 《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》GB 7251.8 《低压成套开关设备和控制设备智能型成套设备通用技术要求》GB 1094.1 《电力变压器第1部分总则》GB 1904.2 《电力变压器第2部分温升》GB 4208 《外壳防护等级(IP代码)》GB/T 7328 《变压器和电抗器的声级测定》GB/T 16935.1 《低压系统内设备的绝缘配合第1部分：原理、要求和试验》GB3804-1990 《3～63kV交流负荷开关》制造应符合质量标准ISO 9001:2000。

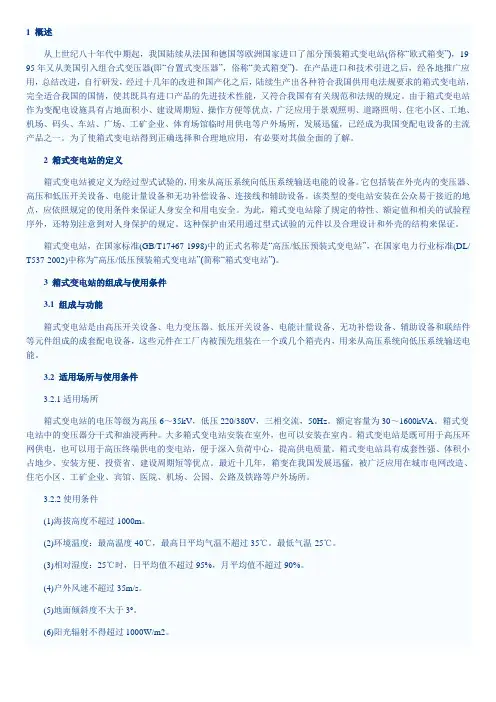

1 概述从上世纪八十年代中期起，我国陆续从法国和德国等欧洲国家进口了部分预装箱式变电站(俗称“欧式箱变”)，19 95年又从美国引入组合式变压器(即“台置式变压器”，俗称“美式箱变”)。

在产品进口和技术引进之后，经各地推广应用，总结改进，自行研发，经过十几年的改进和国产化之后，陆续生产出各种符合我国供用电法规要求的箱式变电站，完全适合我国的国情，使其既具有进口产品的先进技术性能，又符合我国有有关规范和法规的规定。

由于箱式变电站作为变配电设施具有占地面积小、建设周期短、操作方便等优点，广泛应用于景观照明、道路照明、住宅小区、工地、机场、码头、车站、广场、工矿企业、体育场馆临时用供电等户外场所，发展迅猛，已经成为我国变配电设备的主流产品之一。

为了使箱式变电站得到正确选择和合理地应用，有必要对其做全面的了解。

2 箱式变电站的定义箱式变电站被定义为经过型式试验的，用来从高压系统向低压系统输送电能的设备。

它包括装在外壳内的变压器、高压和低压开关设备、电能计量设备和无功补偿设备、连接线和辅助设备。

该类型的变电站安装在公众易于接近的地点，应依照规定的使用条件来保证人身安全和用电安全。

为此，箱式变电站除了规定的特性、额定值和相关的试验程序外，还特别注意到对人身保护的规定。

这种保护由采用通过型式试验的元件以及合理设计和外壳的结构来保证。

箱式变电站，在国家标准(GB/T17467-1998)中的正式名称是“高压/低压预装式变电站”，在国家电力行业标准(DL/ T537-2002)中称为“高压/低压预装箱式变电站”(简称“箱式变电站”)。

3 箱式变电站的组成与使用条件3.1 组成与功能箱式变电站是由高压开关设备、电力变压器、低压开关设备、电能计量设备、无功补偿设备、辅助设备和联结件等元件组成的成套配电设备，这些元件在工厂内被预先组装在一个或几个箱壳内，用来从高压系统向低压系统输送电能。

3.2 适用场所与使用条件3.2.1适用场所箱式变电站的电压等级为高压6～35kV，低压220/380V，三相交流，50Hz。

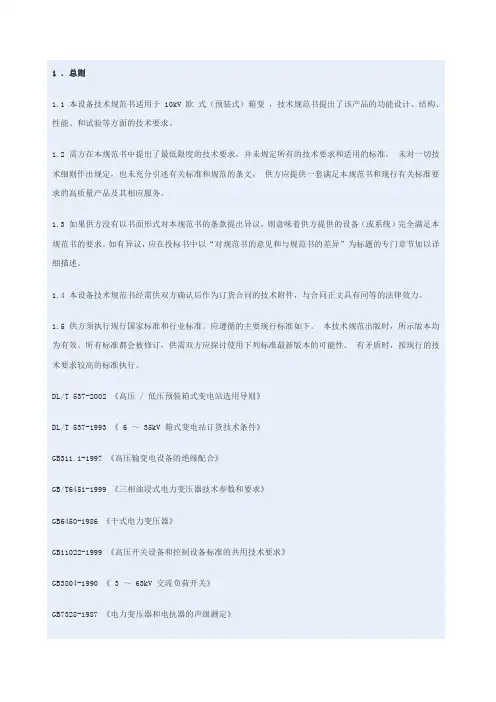

1 ．总则1.1 本设备技术规范书适用于 10kV 欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

DL/T 537-2002 《高压 / 低压预装箱式变电站选用导则》DL/T 537-1993 《 6 ～ 35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《 3 ～ 63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－15 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差： 25K2.2 海拔：不超过 1000m ；2.3 风速：不大于 25m /s ；2.4 环境湿度：月平均值不大于 90% ；日平均值不大于 95% ；2.5 耐地震能力地震烈度： 8 级地面水平加速度： 0.2g;地面垂直加速度： 0.1g ;2.6 安装地点的倾斜度：不大于 3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。

10kV预装式变电站（美式箱变）技术规范书10kV紧凑型美式箱变技术规范书（2008.09）⼯程项⽬：⼴西电⽹公司年⽉⽬录1 总则2 使⽤环境条件3 技术参数和要求4 试验5 监督制造6 技术资料和图纸交付进度7 运输要求8 技术服务9 附表1总则1.1本设备技术规范书适⽤于10kV美式（预装式）箱变，本技术规范书提出了该产品的功能设计、结构、性能、和试验等⽅⾯的技术要求。

1.2需⽅在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适⽤的标准，未对⼀切技术细则作出规定，也未充分引述有关标准和规范的条⽂，供⽅应提供⼀套满⾜本规范书和现⾏有关标准要求的⾼质量产品及其相应服务。

1.3如果供⽅没有以书⾯形式对本规范书的条款提出异议，则意味着供⽅提供的设备（或系统）完全满⾜本规范书的要求。

如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双⽅确认后作为订货合同的技术附件，与合同正⽂具有同等的法律效⼒。

1.5供⽅须执⾏现⾏国家标准和⾏业标准。

应遵循的主要现⾏标准如下。

本技术规范出版时，所⽰版本均为有效。

所有标准都会被修订，供需双⽅应探讨使⽤下列标准最新版本的可能性。

有⽭盾时，按现⾏的技术要求较⾼的标准执⾏。

DL/T 537-2002 《⾼压/低压预装箱式变电站选⽤导则》GB/T 17467-1998 《⾼压/低压预装式变电站》JB/T 10217-2000 组合式变压器GB/T17467-1998《⾼压/低压预装式变电站》GB/T11022-1999《⾼压开关设备和控制设备标准的共同技术要求》GB/T14048-1993《低压开关设备和控制设备总则》DL/T537-2002《6～35kV箱式变电站订货技术条件》《⼴西电⽹公司低压⽆功补偿及配变监测计量装置技术规范书（2007.4）》《⼴西电⽹公司电⼒需求侧管理系统数据传输规约(2005年)》第⼀部分《⼴西电⽹公司低压⽆功补偿及配变监测计量装置通信规约(2007.4)》1.6本设备技术规范书未尽事宜，由需供双⽅协商确定。

1 引言随着城市现代化建设的飞速发展，上海大屯能源股份有限公司供电网络(配电网)不断更新改造,高压直接进入负荷中心，形成高压受电———变压器降压———低压配电的供电格局。

箱式变电站正是这种集成化程度高，工厂预安装、节能、节地的发展中设备，因而在供电网络中得到广泛应用。

至2002年前，上海大屯能源股份有限公司供电网络三十年来一直使用70年代的产品，设备容量小，不同程度老化，事故发生率高，每年事故抢修需耗费大量的人力、资金、物力，2002年公司对电力设备进行大幅改造，引入箱式变电站，从2002年引进第一台箱式变电站到目前6年时间箱式变电站数量已达28台，分别装设在生产、生活用电负荷较大、人口密集区域，供电可靠性高。

先后投运了630kVA的箱变六座：一座10kV电源环网式、五座终端式，而且还计划连同线路配网自动化工程一起实现调度自动化。

箱变投入后，已初步收到良好效果，事故率明显降低。

生活用电负荷较大、人口密集区域，供电可靠性高。

先后投运了630kVA 的箱变六座：一座10kV电源环网式、五座终端式，而且还计划连同线路配网自动化工程一起实现调度自动化。

箱变投入后，已初步收到良好效果，事故率明显降低。

从箱式变电站试验验收检查和运行中我们发现，箱式变电站有很多优点，但其结构中还存在很多不足，有的问题在各箱式变电站中重复出现，如设备与箱体间间距不够等，为了箱式变电站的发展，有必要将遇到的问题提出，以便于诸多厂家设计人员在今后的箱式变电站发展应用中不断改进。

国家经济不断发展，人民生活水平明显提高，家用电器如空调、微波炉、电磁炉等用电设备已逐步在普通家庭中普及使用。

居民用电负荷剧增，投用多年的配电站设备已不能满足日益增长的用电负荷的需要，反映在如下几方面：(1)、配电站内的变压器容量普遍偏小，原设计容量仅满足居民照明，生活用电需要，所以急待增容。

(2)、投用多年的变配电站设备已老化，线路绝缘材料出现破损，线径细，容量小，站内设备技术性能、工艺水平落后，操作手续繁琐，故障率高，每年夏季均会发生多起设备烧毁，居民小区停电等事故，急需改造。

箱式变电站与常规变电站的对比分析
摘要：通过技术数据比较，介绍了箱式变电站与常规变电站的优缺点和前景关键字：箱式变电站常规变电站对比分析
箱式变电站与常规变电站的对比分析
箱式变电站（在IEC及欧洲称为高压/低压预装式变电站）是一种集成化程度高，工厂预安装、节能、节地的发展中设备与常规变电站相比，占地为1/20，工期为1/7，投资为1/2。

在国外应用极度为广泛，在西欧占变电站总数的70%以上，美国为90%。

在我国应用为10%，是一种方兴未艾的装备。

本产品在世界上有三大流派，（1）欧洲式：特点是防护性好，多了一个外壳，变压器散热不易，要降低容量运行；（2）美国式：特点是变压器保持户外设备本质，散热好，结构紧凑，但是在我国10kV电网系中性不接地系统，因此一相熔丝熔断时不能跳开三相负荷开关，造成非全相运行，危及变压器及用电设备，并且不易实现配电自动化；（3）中国式：从欧洲式派生而来，结合中国用户需要改进而成，但是符合中国电力部门各种法规标准要求，可铅封电能计量箱，无功补偿，一应俱全。

性能对比表
不能十分接近负荷中心，供电线路半径较长，电压降落能贴近负荷中心，甚至直接置于建筑物处，供电线路半径可以很短电压降落及电能损
预装式变电站是输变电设备发展方向，由前所述，我国应用仅
10%
左右，而国外已达到的70-90%，加上我们产品的领先地位，社会效益显著，市场前景广阔。

预装式箱式变电站结构的完整设计摘要：文章就10～35kV欧式箱式变电站的结构部分、基础特点及要求进行分析，并对其完整设计做了简述。

关键词：欧式变电站箱体；结构设计；基础设计预装式箱式变电站是当今配电系统经济、方便、有效的一种新型配电装置，它是将12～35kV高压开关柜、变压器、低压开关柜组合一体，并在制造厂内装配完成的可移动变电站装置。

它具有成套性强、体积小、占地少，能深入负荷中心，提高供电质量、减少线路损耗、缩短送电周期及投资少、见效快等一系列优点，它广泛用于城市公共配电、大型建筑、住宅小区、公园、工矿企业及临时施工场所。

预装式箱式变电站是在吸收国外同类产品的优点的基础上，自行开发研制具有高科技含量的新一代产品，因此它又简称为“欧变”，在我国的发展已有近十余年的时间。

文章就欧式箱变的结构等部分设计做以完整简述。

1结构设计箱式变是由高压配电装置、低压配电装置、配电变压器以及壳体四部分组成，最常用的平面图布置形式是“目”字形，也有“品”字形的布置。

1.1底座设计箱式变的外壳是由底座、框架和隔板、顶盖三部分组成。

底座采用槽钢焊接而成，设计中槽钢最少需选用16#以上的槽钢，不但要考虑箱变的强度，还需考虑其防洪水的问题。

对小型箱变高压室一般为负荷开关，型号为XGNl5-12(SF6)、HXGN17-12，此开关外形小、重量轻，且为2～3面高压柜。

低压室为GGD、GCS、GCK，一般为6面左右，两列布置，中间留有走廊。

高、低压室柜子下部的槽钢可以采用小一号的槽钢焊接。

而对于35kV箱变及较大型的10KV箱变，高压室为KYN61-40.5、KYN28-12、XGN2-12或KGN-12柜，底座设计时务必按各自的产品基础图进行箱变的底座设计，柜下的槽钢与底座的一致。

由于变压器的外形大，重量重，其下的槽钢应与主槽钢规格一致。

对于特重的变压器，还需加加强槽钢，并与基础隔墙匹配。

1.2壳体设计箱体可采用高强度玻纤水泥、钢筋，外砌瓷砖，简称“景观式”箱变，厚度一般为50mm，瓷砖有各种色彩可选，可与摆放处的周围环境相协调。
