10千伏高压低压预装式变电站标准化设计方案(2020版)

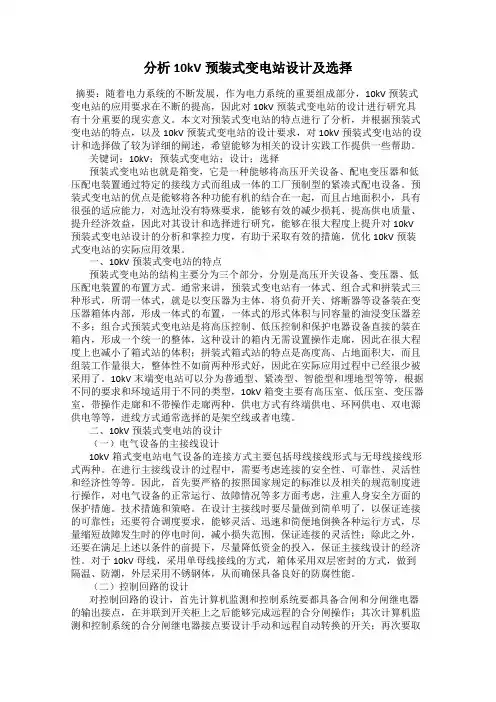

分析10kV预装式变电站设计及选择摘要：随着电力系统的不断发展，作为电力系统的重要组成部分，10kV预装式变电站的应用要求在不断的提高，因此对10kV预装式变电站的设计进行研究具有十分重要的现实意义。

本文对预装式变电站的特点进行了分析，并根据预装式变电站的特点，以及10kV预装式变电站的设计要求，对10kV预装式变电站的设计和选择做了较为详细的阐述，希望能够为相关的设计实践工作提供一些帮助。

关键词：10kV；预装式变电站；设计；选择预装式变电站也就是箱变，它是一种能够将高压开关设备、配电变压器和低压配电装置通过特定的接线方式而组成一体的工厂预制型的紧凑式配电设备。

预装式变电站的优点是能够将各种功能有机的结合在一起，而且占地面积小，具有很强的适应能力，对选址没有特殊要求，能够有效的减少损耗、提高供电质量、提升经济效益，因此对其设计和选择进行研究，能够在很大程度上提升对10kV 预装式变电站设计的分析和掌控力度，有助于采取有效的措施，优化10kV预装式变电站的实际应用效果。

一、10kV预装式变电站的特点预装式变电站的结构主要分为三个部分，分别是高压开关设备、变压器、低压配电装置的布置方式。

通常来讲，预装式变电站有一体式、组合式和拼装式三种形式，所谓一体式，就是以变压器为主体，将负荷开关、熔断器等设备装在变压器箱体内部，形成一体式的布置，一体式的形式体积与同容量的油浸变压器差不多；组合式预装式变电站是将高压控制、低压控制和保护电器设备直接的装在箱内，形成一个统一的整体，这种设计的箱内无需设置操作走廊，因此在很大程度上也减小了箱式站的体积；拼装式箱式站的特点是高度高、占地面积大，而且组装工作量很大，整体性不如前两种形式好，因此在实际应用过程中已经很少被采用了。

10kV末端变电站可以分为普通型、紧凑型、智能型和埋地型等等，根据不同的要求和环境适用于不同的类型，10kV箱变主要有高压室、低压室、变压器室，带操作走廊和不带操作走廊两种，供电方式有终端供电、环网供电、双电源供电等等，进线方式通常选择的是架空线或者电缆。

第三章 10kV配电站一、设计原则（一）电气一次部分1.主结线及站用电（1）电气主接线配电站10kV侧考虑了单母线、两个独立的单母线、单母线分段（负荷开关分段）等三种接线方式，进出线为一进两出、两进两出、两进四出等三种形式；低压侧考虑了单母线、单母线分段（断路器分段）等两种接线方式，进出线为一进八出、两进十六出等两种形式；配电变压器可选用一台或两台。

（2）站用电系统为简化接线，满足站内用电的需求，本设计未设10kV专用站用变压器，站用电可取自配变低压母线；10kV侧进出线选用断路器的开关柜，应在该柜内加装自供电式继电保护装置。

2．设备开断短路电流水平：10kV系统短路水平应控制在16～20kA以内。

从现有各供电区运行设备与电网发展考虑，应合理限制10kV 上一级变电站、开关站的10kV母线短路容量，同时在选择10kV侧设备时，其技术参数应留有适当余度，设备开断电流应等于或大于25kA，以避免在设备的规定寿命期限内，制约电网的发展或造成重复投资。

3.主要设备材料选型在满足系统技术参数的条件下，配电网10kV配电站内设备推荐使用节能型、小型化、无油化、免检修、少维护的高可靠性设备。

（1）10kV配电装置1）站内10kV配电装置采用成套式开关柜，即空气绝缘环网型开关柜。

其中断路器或负荷开关均可选用真空型或SF6型，断路器操作机构为手动机构，可选弹簧操作机构，断路器及其操作机构应为“一体化”。

2）为简化规格，进出线、分段开关柜的额定电流均按630A考虑。

3）柜中熔断器熔体电流按变压器额定容量选取。

（2）配电变压器1）变压器选用干式带外罩或不带外罩型，独立户内式配电站也可选择全封闭油浸式，制造序列均为“11”“以上”；2）单台变压器容量为400～1250kVA，全封闭油浸式变压器单台容量不宜超过630kVA；3）接线组别宜采用D，yn11；城区或供电半径较小的地区变压器额定变比采用10.5±2×2.5%/0.4kV，郊区或供电半径较大、布置在线路末端的变压器额定变比采用10±2×2.5%/0.4kV。

10kV预装式（美式）变电站技术规范书目录1. 总则2. 技术标准3. 使用环境条件4. 产品技术参数5. 技术性能要求6. 供货范围7. 质量保证及试验8. 卖方应提供的供货范围和技术文件9. 包装、运输、起吊、标志、储存附录一对卖方投标文件的要求附录二买方提供的技术文件附录三实验大纲附录四售后服务承诺附录五备品备件及专用工具附录六美式箱变电气接线图1.总则1.1 本设备技术规范书适用于含山县褒禅山路电缆下地工程所用的预装式（美式）变电站，它提出了箱式变的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述并征得设计部门和用户的同意。

1.4 本设备规范书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.6 本设备规范书未尽事宜，由买卖双方协商确定。

2.技术标准2.1 产品的设计、材料、制造和调试过程中应符合现行的国标电力行业标准及IEC439有关标准的要求外，还应遵循下述标准（不限于）。

下列标准如被修订，请卖方按照最新版本标准使用。

GB1094-1996 《电力变压器》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB311.1-1997 《高压输变电设备的绝缘配合》GB50150-1991 《电气装置安装工程交接试验标准》GB/T7328-1987 《变压器和电抗器的声级测量》GB/T4208-1993 《外壳防护等级》IP代码(IEC529:1989)GB/T17467-1998 《高压/低压预装式变电站》DL/T537-2002 《高压/低压预装式变电站选用守则》GB/T3804-90 《3～63kV交流高压负荷开关》SD320-89 《箱式变电站技术条件》GB191 《包装贮运标志》3.使用环境条件3.1 安装地点：户外；3.2 周围空气温度最高温度： 45℃最低温度： -25℃最大日温差： 25℃3.3 海拔高度: ≤ l000 m（黄海高程）3.4 污秽等级: ≤ III级3.5 风压等级: ≤ 700Pa （相当于风速34m/s）3.6 环境相对湿度：日平均值： 95 %月平均值： 90 %3.7 地震烈度: 8 度水平加速度： 0.2 g垂直加速度： 0.25 g4.产品技术参数4.1 变压器参数表4.2 负荷开关参数表4.3 高压电缆插头参数表4.4 避雷器技术参数表5. 技术性能要求5.1 箱变设计和结构应符合有关国家标准。

10~0.4kV变电所供配电系统初步设计10~0.4kV变电所供配电系统初步设计摘要:从负荷计算、无功补偿、站址选择、主接线选用、短路电流、设备选型、继保配置、防雷接地、照明、配网自动化等方面论述了10kV变电站设计的主要内容和设计程序.关键词: 10kV变电站; 设计; 负荷计算; 无功补偿10kV配电网属中压配电网,它延伸至用电负荷的中心或居民小区内,直接面对工矿企业和居民等广大用户的供电需要,起着承上启下确保用户供电的作用,因此10kV 配电网所处的地位十分重要. 在配电工程中,能否保证系统安全、经济、可靠地运行,工程的设计质量是一个重要条件. 本文就10kV变电站的设计思路进行探讨.1 负荷计算及负荷分级计算负荷是确定供电系统,选择主变容量、电气设备、导线截面和仪表量程的依据,也是整定继电保护的重要数据. 因此,正确进行负荷计算及负荷分类是设计的前题,也是实现供电系统安全、经济运行的必要手段. 此阶段需要的原始资料有: ①供电区域的总平面图; ②供电区域逐年及最终规模的最大负荷、年耗电量、功率因数值及项目投产日期; ③每回出线的名称、负荷值、各负荷的性质及对供电可靠性或其它方面的特殊要求; ④供电部门对电源电压、供电方式、电源路数及继电保护、自动装置等方面的相关意见; ⑤用户对变电站设置方面的数量、容量、位置等的设想及资金准备情况等.计算负荷的方法多种多样,如需用系数法、二项式法、利用系数法等. 目前多数采用需用系数法与二项式法相结合的方法,部分采用利用系数法. 但是由于利用系数法其理论依据是概率论和数理统计,计算结果比较接近实际,因此也适用于各类的负荷,在以后的负荷计算工作中将占主导地位.负荷根据其对供电可靠性的要求可划分为一、二、三级负荷. 对于一级负荷,如医院的手术室等必须有两个独立的电源供电,如同时具备两个条件的发电厂或变电所的不同母线段等,且当两个独立电源中任一电源失去后,另一电源能保证对全部一级负荷的不间断供电. 对于一级负荷中的特别重要负荷,也称保安负荷. 如用于银行主要业务的电子计算机及其外部设备、防盗信号等必须备有应急电源,应由两个独立的电源点供电. 如两个发电厂、一个发电厂和一个地区电网或一个电力系统中的两个区域性变电所等. 独立于正常电源的发电机同样可作为应急电源,实行先断后通. 对于二级负荷一般需有两个独立电源供电,且当任一电源失去后,另一电源能保证对全部或部分的二级负荷供电. 对于三级负荷,通常只需一个电源供电. 在各类负荷中,除了保安负荷外,都不应按一个电源系统检修或故障的同时另一电源又发生故障进行设计.2 无功补偿的确定在电力系统中,存在着广泛的、大量的感性负荷,在系统运行中消耗大量的无功功率,降低了系统的功率因数,增大了线路的电压损失,电能损耗也增高. 因此,国家供用电规则规定:无功电力应就地平衡,用户应在提高用电自然功率的基础上设计和装置无功补偿设备,并做到随其负荷和电压变动及时投入或切除,防止无功倒送. 目前广泛采用并联电容器作为无功补偿装置,分集中补偿和分散补偿两种. 在确定无功补偿方案时应注意如下问题:2. 1 补偿方式问题目前无功补偿的出发点还放在用户侧,只注意补偿用户的功率因数,而不是立足于降低电力网的损耗. 如为提高某电力负荷的功率因数,增设1台补偿箱,对降损有所帮助,但要实现最有效的降损,可通过计算无功潮流来确定各点的最优补偿量及补偿方式,使有限的资金发挥出最大的效益.2. 2 谐波问题电容器具备一定的抗谐波能力,但谐波含量过大时会对电容器的寿命产生影响,甚至造成电容器的过早损坏,且电容器对谐波有放大作用,因此使系统的谐波干扰更严重. 动态无功补偿的控制容易受谐波干扰的影响,造成控制失灵. 因而在有较大谐波干扰的地方补偿无功,还应考虑添加滤波装置.2. 3 无功倒送问题无功倒送会增加线路及变压器的损耗,加重线路的负担,因此是电力系统所不允许的.2. 4 电容器容量的选择(1) 集中补偿容量( kvar) :QC = P ( ta nψ1 - tanψ2) . P为最大负荷月的平均有功功率, kW; tgψ1为补偿前功率因数的正切值; tgψ2为补偿后功率因数的正切值;(2) 单个电动机随机补偿容量( kvar) :QC = 3 I0Un. Un 为电动机的额定电压, kV; I 0为电动机的空载电流, A.(3) 按配电变压器容量确定补偿容量( kvar) . 在配电变压器低压侧安装电容器时, 应考虑在轻负荷时防止向10kV配电网倒送无功,以取得最大的节能效果. QC = (0.10 ～0. 15) Sn. Sn 为配变容量, kV A.3 变电站位置的确定变电站位置应避开大气污秽、盐雾、与邻近设施有相互影响的地区(如军事设施、通信电台、飞机场等) 、滑坡、滚石、明暗河塘等,靠近负荷中心出线条件好,交通运输方便. 当前,在一些居民区变电站的建设中,有部分居民对实际情况不了解或看到一些报刊杂志上的片面宣传资料,对配电设备的环境影响产生了误解或恐惧心理,引发“要用电,但拒绝供电设备”的矛盾. 根据上海市辐射环境监理所对上海市内不同类型的已投运的100余座10kV变电站历时两年多的实测和调研,结果如下:(1) 具有独立建筑物的10kV变电站: ①变电站产生的电场经过实心墙体的屏蔽,得到有效的衰减,基本无法穿出. 在距铁门、百叶窗等非实心墙体外3～4米处,电场强度已衰减至环境背景值的水平. ②磁感应强度对实心墙体的穿透力较强,其垂直分量大于水平分量,随着空间距离的增长有明显的衰减. ③实际测得的最大电场与磁场强度值远低于我国环境标准所规定的居民区电场与磁场参考限值.(2) 置于大楼内的10kV变电站: ①电磁场在户内所测得的数值相对比户外的数值要高. ②无论户内或户外,实际测得的最大电场与磁场强度值均比我国环境标准所规定的参考限值有较大的裕度.(3) 10kV预装式变电站: ①10kV预装式变电站附近的电场强度与上述具有独立建筑物变电站的情况相当,磁感应强度在总体上偏小. ②电场与磁场实测最大强度值均远低于我国环境标准所规定的参考限值.在《浙江省农村低压电力设施装置标准》中也要求变电站离其它建筑物宜大于5米. 在设计中,还应考虑到变电站的噪声对周围环境的影响,必要时采用控制和降低噪声的措施.4 主变压器选择在10kV变电站中,要选用性能优越、节能低损耗和环保型的变压器. 变压器的台数及容量要根据负荷计算和负荷分级的结果并结合经济运行进行选择. 当有大量的一、二级负荷,或季节负荷变化较大,或集中负荷较大时,宜装设两台及以上的变压器. 当其中任一台变压器断开时,其余变压器应满足一级负荷及大部分二级负荷的用电需要. 定变压器容量时还要综合考虑环境温度、通风散热条件等相关因素. 对冲击性较大的负荷、季节性容量较大的负荷、小区或高层建筑的消防和电梯等需备用电源的负荷等可设专用变压器,此方法既保障了电能的质量及供电的可靠性,又结合了电费电价政策,做到经济运行.为了使变压器容量在三相不平衡负荷下得以充分利用,并有利于抑制3n次谐波影响,宜选用的变压器接线组别为D, yn11. D, yn11接线的变压器低压侧单相接地短路时的短路电流大,也有利于低压侧单相接地故障的切除. 在改、扩建工程中,为了满足变压器并列运行条件,选用的变压器接线组别与原有的保持一致,短路阻抗百分比接近,容量比不超过1∶3. 如我县某企业,其设备的用电规格与我国不相一致,根据用户的意见,我们将容量为630kV A的主变接线组别定为D, dn,并要求变压器设单独的接地系统,以此满足用户的供电要求. 设在高层建筑内部的变电站,主变采用干式变压器. 设在周围大气环境较差的变电站,应选用密闭型或防腐型变压器. 为了不降低配电运行的电压, 10kV 变电站的主变分接头宜放在10. 5kV上,分接范围油浸变为±5% ,干式变为±2 ×2. 5%.5 电气主接线的选择变电站的主接线对变电站内电气设备的选择、配电装置的布置及运行的可靠性与经济性等都有密切的关系,是变电站设计中的重要环节. 主接线的形式多种多样,在10kV变电站的设计中常用的有单母接线、单母分段接线、线路—变压器组接线、桥式接线等,每种接线均有各自的优缺点. 通过对几种能满足负荷用电要求的主接线形式在技术、经济上的比较,选择最合理的方案.技术指标包括: ①供电的可靠性与灵活性; ②供电电能质量; ③运行管理、维护检修条件; ④交通运输及施工条件; ⑤分期建设的可能性与灵活性; ⑥可发展性.经济指标包括: ①基建投资费用. ②年运行费.我县西部的甲乙两企业,以前均由长广的6kV线路供电,现都要求改为电网10kV供电. 在甲企业中,由于其预计运行的时间只有3年左右,且周围均为10kV电网供电,经过技术及经济比较,采用了保留原有供电设备,仅增一台特殊变比(10kV /6kV)的变压器来满足用电要求的方案,节省了投资,节约了时间.在乙企业中,其新增设备的额定电压为10kV,在企业周围还有部分采用6kV电压等级供电的负荷,如同样采用甲企业的方法,仅增一台特殊变比(10kV /6kV)的变压器,则该企业有可能成为一个新的6kV电压等级供电点,对用电的管理及电网的运行均产生不利的影响. 经技术及经济比较,向用户列举了10kV供电的诸多优点,动员用户对原有供电设备进行了改造. 此方法对用户、电网和用电管理部门都是一个较理想的选择.6 短路电流计算在供电系统中危害最大的故障是短路,为了正确选择和校验电气设备,须计算短路电流.在10kV变电站的短路电流计算中,一般将三相短路电流作为重点. 为了简化短路电流计算方法,在保证计算精度的情况下,可忽略一些次要因素的影响. 其规定有:(1) 所有电源的电动势相位角相同,电流的频率相同,短路前电力系统的电势和电流是对称的.(2) 认为变压器为理想变压器,变压器的铁芯始终处于不饱和状态,即电抗值不随电流大小发生变化.(3) 输电线路的分布电容略去不计.(4) 每一个电压级均采用平均额定电压,只有电抗器采用加于电抗器端点的实际额定电压.(5) 一般只计发电机、变压器、电抗器、线路等元件的电抗.(6) 在简化系统阻抗时,距短路点远的电源与近的电源不能合并.参照以上原则,给出变电站在最大运行方式下的等效电路图,运用同一变化法或个别变化法分别得出:(1)次暂态短路电流( I ”) ,用来作为继电保护的整定计算和校验断路器的额定断流容量.(2) 三相短路冲击电流( Ish ) ,用来校验电器和母线的动稳定.(3) 三相短路电流稳态有效值( I ∞) ,用来校验电器和载流导体的热稳定.(4) 次暂态三相短路容量( S ”) ,用来校验断路器的遮断容量和判断母线短路容量是否超过规定值,作为选择限流电抗器的依据.7 设备的选择及校验在进行电气设备选择时,应根据工程的实际情况,在保证安全、可靠的前题下,积极而稳妥地采用新技术,注意节约投资.7. 1 10kV开关柜的选择容量为500kV A及以上的变压器一般均配有10kV开关柜. 10kV 开关柜可分为固定式和手车式开关柜.就绝缘介质而言,目前10kV开关柜的主流产品又可分为SF6气体绝缘和真空绝缘. SF6气体绝缘的开关柜体积小,一般20年内免维护,但价格高,其气体的泄露还会造成环境污染. 真空绝缘的开关柜体积适中,相对同等档次的SF6气体绝缘的开关柜来说价格略低,使用过程中不会造成环境污染,但每二年就需做一次试验,增大了运行维护的工作量. 因此开关柜的选择除按正常工作条件选择和按短路状态校验外,还应考虑开关柜放置的场合和对开关柜性能的要求等条件. 如我县某工程,其预留的10kV变电站位置在地下室,该工程在建筑上并没有考虑变电站的通风问题,且在建筑施工时设置的变电站大门只有2. 05米净高,用电可靠性要求较高. 在这里,选用SF6气体绝缘的开关柜显然违背了《国家电网公司电力安全工作规程》中在SF6电气设备上的工作这一节的相关条款. 但一般的真空开关柜高度均在2. 2米以上,通过对一些开关柜制造厂家的咨询,最后采用了高度为1. 9米的非标型真空开关柜. 7. 2 10kV负荷开关和熔断器组合的选择在10kV变电站的设计中,对主变容量在400kV A及以下的变电站,高配部分通常采用负荷开关加熔丝的组合,其接线简单. 为提高工作效率,笔者综合了各部门对400kV A及以下变电站建设的意见和建议,制作了一套400kV A及以下变电站设计的标准图,取得了良好的效果.在10kV负荷开关和熔断器组合的选择方面, 10kV负荷开关按正常工作条件选择和按短路状态校验. 熔断器的熔体额定电流按Ie = k I1. max进行选择,其中k为可靠系数,当不计电动机自起动时取1. 1～1. 3,考虑电动机自起动时取1. 5～2. 0; I 1. max为电力变压器回路的最大工作电流. 熔管的额定电流≥熔体的额定电流. 选择熔断器时,还应保证前后两级熔断器之间(多见于美式箱变) 、熔断器与电源侧的继电保护之间、熔断器与负荷侧的继电保护之间的动作选择性. 当本段保护范围内发生短路故障时,应在最短的时间内切除故障. 当电网接有其它接地保护时,回路中的最大接地电流与负荷电流之和应小于最小熔断电流.7. 3 0. 4kV开关柜的选择0. 4kV开关柜的主流产品目前有GGD、GCK、GCS等. 按正常工作条件选择,按短路状态校验. 一般对于接线简单、出线回路少的场合采用GGD型. 对于出线多、供电可靠性较高、供电设备较美观的场合采用GCK或GCS型. 无论采用何种柜型,其所配置的开关都应根据负荷的用电要求及用户的资金准备情况加以合理选择,使其具有较高的性价比.7. 4 电力电缆的选择(1) 首先应根据用途、敷设方式和使用条件来选择电力电缆的类型. YJV型交联聚乙烯电缆和VV型聚氯乙烯电缆是目前工程建设中普遍选用的两种电缆. YJV型电缆与VV型电缆相比, YJV型电缆虽然价格略高,但具有外径小、重量轻、载流量大、寿命长的显著优点( YJV型电缆寿命可长达40年, VV型电缆寿命仅为20年) ,因此在工程设计中应尽量选用YJV型交联聚乙烯电缆.(2) 电缆的额定电压UN ≥所在电网的额定电压.(3) 按长期发热允许电流选择电缆的截面. 但当电缆的最大负荷利用小时数T max > 5000h,且长度超过20米时,则应按经济电流密度来选择.(4) 允许电压降的校验. 对供电距离较远、容量较大的电缆线路,应满足:ΔU % = 173 ImaxL ( r cosψ+xsinψ) / U ≤5% , U、L为线路工作电压(线电压)和长度; cosψ为功率因数; r、x 为电缆单位长度的电阻和电抗.(5) 热稳定的校验电缆应满足的条件为:所选电缆截面S ≥Q d /C X 100 (mm2 ). Qd为短路电流的热效应, (A2 S) ; C为热稳定系数. 如我县某企业的供电电源是从紧邻的一座110kV变电所的10kV侧专线接入的,由于该企业的用电负荷不是很大,若按长期发热允许电流选择的电缆截面,或按经济电流密度来选择的电缆截面均在95 mm2以下,但在热稳定校验时,所选电缆截面S ≤Q d /C X 100 (mm2 ) ,电缆截面至少需在120 mm2及以上.8 继电保护的配置当变压器故障时,在保护的配置上一般有两种途径:如选用断路器或开关来开断短路电流,则配以各类的微机保护. 如一次设备选用的是负荷开关,则选用熔断器来保护. 两者比较如下.(1) 断路器或开关具备所有的保护功能与操作功能,价格较昂贵. 负荷开关只能分合额定负荷电流,不能开断短路电流,需配合高遮断容量后备式限流熔断器作为保护元件来开断短路电流,价格较便宜.(2) 在切空载变压器时,断路器或开关会产生截流过电压. 负荷开关则没有此种现象.(3) 对变压器的保护,断路器或开关的全开断时间为继保动作时间、自身动作时间、熄弧时间之和,一般会大于油浸变发生短路故障时要求切除的时间. 限流熔断器具有速断功能,但必须防止熔断器单相熔断时设备的非全相运行,应在熔断器撞击器的作用下让负荷开关脱扣,完成三相电路的开断.(4) 由于高遮断容量后备式限流熔断器的保护范围在最小熔断电流到最大开断容量之间,且限流熔断器的时间特性曲线为反时限曲线,短路发生后,可在短时内熔断来切除故障,所以可对其后所接设备如CT、电缆等提供保护. 使用断路器或开关则要提高其它设备的热稳定要求. 但就限制线性谐振过电压方面来说,在变压器的高压侧应避免使用熔断器.9 防雷与接地(1) 10kV变电站在建设过程中,可利用钢筋混凝土结构的屋顶,将其钢筋焊接成网并接地来防护直击雷.(2) 在变电站内的高压侧、低压侧及进线段安装避雷器,以防护侵入雷电波、操作过电压及暂时过电压.(3) 10kV变电站中的接地网一般由扁钢及角钢组成,也可利用建筑物钢筋混凝土内的钢筋体作接地网,但各钢筋体之间必须连成电气通路并保证其电气连续性符合要求. 接地电阻值要求不大于4Ω. 变压器、高低压配电装置、墙上的设备预埋件等都需用扁钢等与接地网作可靠焊接进行接地. 发电机的接地系统需另行设置,不得与变电站的接地网连接.(4) 低压配电系统按接地方式的不同可分为三类:即TT、TN和IT 系统. TT方式供电系统是指将电气设备的金属外壳直接接地的保护系统,称作保护接地系统. TN方式供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统. 在TN方式供电系统中,根据其保护零线是否与工作零线分开又可分为: TN C和TN S方式供电系统. TN C方式供电系统是用工作零线兼作接零保护线,适用于三相负载基本平衡的情况. TN S方式供电系统是把工作零线N和专用保护线PE严格分开,当N线断开,如三相负荷不平衡,中性点电位升高,但外壳、PE线电位. TN S 方式供电系统安全可靠,适用于工业与民用建筑等低压供电系统. 此外,在一些由用户提供的图纸中,我们还可看到TN C S方式的供电系统,此系统的前部分是TN C方式供电,系统的后部分出PE线,且与N线不再合并. TN C S供电系统是在TN C系统上的临时变通作法,适用于工业企业. 但当负荷端装设RCD (漏电开关) 、干线末端装有断零保护时也可用于住宅小区的低压供电系统. IT方式供电系统表示电源侧没有工作接地,或经过高阻抗接地,负载侧电气设备进行接地保护. IT方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好,一般用于不允许停电的场所,或者是要求严格的连续供电的地方.10 照明10kV变电站内的照明电源从低压开关柜内引出,管线选用BV 500铜芯塑料线穿管后沿墙或顶暗敷,电线的管径按规定配置,所配灯具应具有足够的照度,在安装位置上不应装设在变压器和高、低压配电装置上,应安装在墙上设备的上方或周围,要留有一定的距离来保证人身及设备的安全,同时应避免造成照明死区. 灯具安装高度应高于视平线以避免耀眼,还要避免与电气设备或运行人员的碰撞.11 配网自动化配电自动化是指利用现代电子技术、通信技术、计算机及网络技术与电力设备相结合,将配电网在正常及事故情况下的监测、保护、控制、计量和供电部门的管理工作有机地融合在一起,改进供电质量,与用户建立更密切、更负责的关系,以合理的价格满足用户要求的多样性需要,力求供电经济性最好,企业管理更为有效. 配网自动化以故障自动诊断、故障区域自动隔离、非故障区域自动恢复送电为目的. 目前配电自动化主要考虑的功能有: ①变电站综合自动化; ②馈线自动化; ③负荷管理与控制; ④用户抄表自动化.就国情而言,配网自动化系统目前还处于试点建设阶段,缺乏大规模实现中低压配电网络配电自动化的物质基础,但配网自动化是今后发展的方向. 因此,在进行站内设计时,要结合配网自动化规划,给未来的实施自动化技术改造(包括信息采集、控制、通信等提供接口和空间等方面)留有余地. 在技术上实现配电自动化的前提条件是: ①一次网络规划合理,接线方式简单,具有足够的负荷转移能力; ②变配电设备自身可靠,有一定的容量裕度,并具有遥控和智能功能. 除此之外,还可考虑通过实现配电半自动化方式来提高供电可靠性水平,因为可自动操作的一次开关价格昂贵,而二次设备相对便宜,故实现配电半自动化的具体方法可考虑采用故障自动量测和定位、人工操作开关、隔离故障和转移负荷的方式. 如在目前的设计中,采用了短路故障指示器,能准确、迅速地确定故障区段,站内都备有通信、集抄装置的位置等. 对重要用户多、负荷密度高、线路走廊资源紧张、用户对供电可靠性较为敏感的区域的用户进行设计时,尽可能选用可靠的一次智能化开关. 配网自动化系统因投资大、见效慢,应统一规划,分步实施. 因此,在10kV变电站的设计中,我们要结合配网自动化的进程,及时用先进、科学的方法来完善我们的设计,完善我们的电网.参考文献:[ 1 ] 芮静康. 现代工业与民用供配电设计手册[ S]. 北京:中国水利水电出版社, 2004.[ 2 ] 蓝毓俊,戴继伟. 各类10KV配电站对环境影响的测量与分析[ J ]. 上海电力, 2003, (4).[ 3 ] 吴致尧,何志伟. 10KV配电系统无功补偿的研究进展[ J ]. 电机电器技术, 2004, (5).。

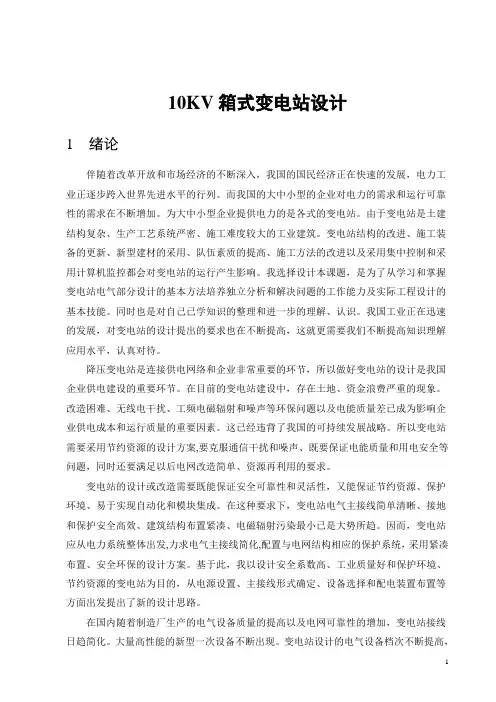

10KV箱式变电站设计1 绪论伴随着改革开放和市场经济的不断深入，我国的国民经济正在快速的发展，电力工业正逐步跨入世界先进水平的行列。

而我国的大中小型的企业对电力的需求和运行可靠性的需求在不断增加。

为大中小型企业提供电力的是各式的变电站。

由于变电站是土建结构复杂、生产工艺系统严密、施工难度较大的工业建筑。

变电站结构的改进、施工装备的更新、新型建材的采用、队伍素质的提高、施工方法的改进以及采用集中控制和采用计算机监控都会对变电站的运行产生影响。

我选择设计本课题，是为了从学习和掌握变电站电气部分设计的基本方法培养独立分析和解决问题的工作能力及实际工程设计的基本技能。

同时也是对自己已学知识的整理和进一步的理解、认识。

我国工业正在迅速的发展，对变电站的设计提出的要求也在不断提高，这就更需要我们不断提高知识理解应用水平，认真对待。

降压变电站是连接供电网络和企业非常重要的环节，所以做好变电站的设计是我国企业供电建设的重要环节。

在目前的变电站建设中，存在土地、资金浪费严重的现象。

改造困难、无线电干扰、工频电磁辐射和噪声等环保问题以及电能质量差已成为影响企业供电成本和运行质量的重要因素。

这已经违背了我国的可持续发展战略。

所以变电站需要采用节约资源的设计方案,要克服通信干扰和噪声、既要保证电能质量和用电安全等问题，同时还要满足以后电网改造简单、资源再利用的要求。

变电站的设计或改造需要既能保证安全可靠性和灵活性，又能保证节约资源、保护环境、易于实现自动化和模块集成。

在这种要求下，变电站电气主接线简单清晰、接地和保护安全高效、建筑结构布置紧凑、电磁辐射污染最小已是大势所趋。

因而，变电站应从电力系统整体出发,力求电气主接线简化,配置与电网结构相应的保护系统，采用紧凑布置、安全环保的设计方案。

基于此，我以设计安全系数高、工业质量好和保护环境、节约资源的变电站为目的，从电源设置、主接线形式确定、设备选择和配电装置布置等方面出发提出了新的设计思路。

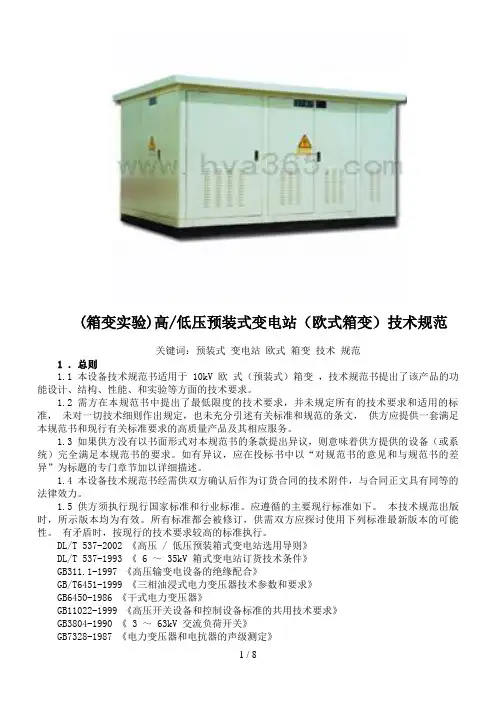

(箱变实验)高/低压预装式变电站（欧式箱变）技术规范关键词：预装式变电站欧式箱变技术规范1 ．总则1.1 本设备技术规范书适用于 10kV 欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和实验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

DL/T 537-2002 《高压 / 低压预装箱式变电站选用导则》DL/T 537-1993 《 6 ～ 35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《 3 ～ 63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋ 40 ℃最低气温：－ 15 ℃最高日平均气温：＋ 30 ℃最高年平均气温：＋ 20 ℃最大日温差： 25K2.2 海拔：不超过 1000m ；2.3 风速：不大于 25m /s ；2.4 环境湿度：月平均值不大于 90% ；日平均值不大于 95% ；2.5 耐地震能力地震烈度： 8 级地面水平加速度： 0.2g。

.施工组织设计（方案）报审表工程名称：常平侨丰大厦 10/0.4KV 高低压配电工程GD2202002致：（监理单位）我方已依据施工合同的有关规定完成了常平侨丰大厦10/0.4KV 高低压配电工程施工组织设计方案的编制，并经我单位上司技术负责人赞成，请予于审察。

附：施工组织设计（方案）承包单位（章）项目经理日期专业监理工程师审察建议：专业监理工程师日期总监理工程师审察建议：项目监理机构总监理工程师日期.常平侨丰大厦 10/0.4kV 高低压配电工程施工组织方案建设单位：监理单位：编制单位：东莞市东力电器设有限公司日期： 2007 年 11 月 14 日编制：审察：判断：施工组织设计（方案）1.工程大体东莞常平侨丰大厦10kV/0.4kV 变配电房工程属二级负荷用电。

采纳集中抄表方式，没有高压计量，安装低压计量作参照。

安装一台 800kVA容量变压器。

高压电缆采纳电缆桥架敷设 , 变压器低压侧出线采纳母线槽连结。

型号为CWF-4-1600A。

低压配电柜采纳进步线上出线方式。

工程内容1.1安装（高压进线柜 HXGN15-12、高压环网柜、变压器保护柜XGN15-12）共 3 台。

1.2 、安装 GCK型（低压进线柜、低压计量柜、电容赔偿柜、低压出线柜）共9 台。

1.3低压母线槽制作发装。

1.4接地及等电位系统制安。

1.5高低压系统检测及调试。

1.6安装 SCB9--800kVA干式变压器一台。

注：本工程不包含高压外线电缆的敷设及电缆的采买。

不包含变电房照明工程。

2.工程施工部署2.1 施工准备施工准备工作的基本任务是：为安装工程的施工建立必需的管理、技术和物质条件，在项目经理部的一致协调下兼顾安排施工现场、施工管理组织机构和施工力量。

施工准备工作的主要内容为：安装工程项目组织机构的建立，建立健全各项管理制度和管理工作程序，技术准备，劳动组织准备，施工机具准备，工程资料（设备）准备，施工现场准备。

项目组织机构的建立由公司一致安排进入本工程的项目管理人员，构成安装工程项目经理部，负责安装工程的施.工管理。

某10kV降压变电所设计方案1 原始资料及设计任务1.1 基础数据1.1.1 生产任务及车间组成(1)车间组成及布置纺织厂产品是全国人民生活必需品，在国民经济中占有重要地位。

其用电部分是整个厂的动力之源，乃是重中之重.设有一个生产主厂房，其中有原液车间、纺炼车间、排毒车间、其他车间等生产车间，除上述车间外，还有辅助车间及其它设施，详见本厂总平面布置图。

1.1.2 设计依据(1)工厂总平面布置图。

(2)供用电协议工厂与电业部门所签订的供用电协议主要内容如下：①本厂可由东南方19公里处的城北变电所110/38.5/11kV，50MVA 变压器供电，供电电压可任选。

另外，与本厂相距5公里处的其他工厂可以引入10kV线路做备用电源，但容量只能满足本厂负荷的30%重要负荷，平时不准②该变电所10千伏配出线路定时限过流保护装置的整定时间为１1.5秒，要求配电所不大于1.0秒；③在总配电所10千伏侧计量④功率因子应在0.9以上；⑤配电系统技术数据⑥电费制度：按两部制电费计算。

变压器安装容量为每1kVA为15元/月，动力电费为0.3元/kWh,照明电费为0.55元/(kW•h)。

图II-0-3 配电系统1.1.3 本厂负荷性质多数车间为三班制，少数车间为一班或两班制。

全年为300个工作日，年最大负荷利用小时数为6400小时。

属于二级负荷。

２全厂总平面布置图2 变电所所址的选择2.1 变电所简介(1) 为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。

(2) 本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。

(3) 变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。

(4) 变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。

(5) 变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。

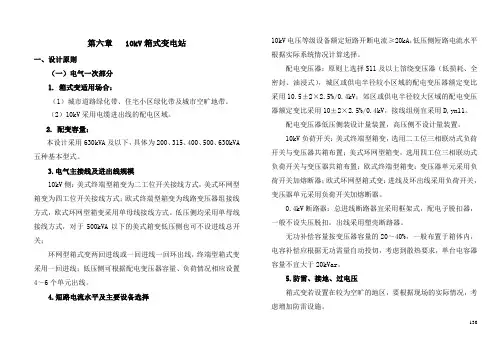

第六章 10kV箱式变电站一、设计原则（一）电气一次部分1. 箱式变适用场合：（1）城市道路绿化带、住宅小区绿化带及城市空旷地带。

（2）10kV采用电缆进出线的配电区域。

2. 配变容量：本设计采用630kVA及以下，具体为200、315、400、500、630kVA 五种基本型式。

3.电气主接线及进出线规模10kV侧：美式终端型箱变为二工位开关接线方式，美式环网型箱变为四工位开关接线方式；欧式终端型箱变为线路变压器组接线方式，欧式环网型箱变采用单母线接线方式。

低压侧均采用单母线接线方式，对于500kVA以下的美式箱变低压侧也可不设进线总开关；环网型箱式变两回进线或一回进线一回环出线，终端型箱式变采用一回进线；低压侧可根据配电变压器容量、负荷情况相应设置4～6个单元出线。

4.短路电流水平及主要设备选择10kV电压等级设备额定短路开断电流≥20kA，低压侧短路电流水平根据实际系统情况计算选择。

配电变压器：原则上选择S11及以上箔绕变压器（低损耗、全密封、油浸式），城区或供电半径较小区域的配电变压器额定变比采用10.5±2×2.5%/0.4kV；郊区或供电半径较大区域的配电变压器额定变比采用10±2×2.5%/0.4kV，接线组别宜采用D,yn11。

配电变压器低压侧装设计量装置，高压侧不设计量装置。

10kV负荷开关：美式终端型箱变，选用二工位三相联动式负荷开关与变压器共箱布置；美式环网型箱变，选用四工位三相联动式负荷开关与变压器共箱布置；欧式终端型箱变：变压器单元采用负荷开关加熔断器；欧式环网型箱式变：进线及环出线采用负荷开关，变压器单元采用负荷开关加熔断器。

0.4kV断路器：总进线断路器宜采用框架式，配电子脱扣器，一般不设失压脱扣。

出线采用塑壳断路器。

无功补偿容量按变压器容量的20～40%，一般布置于箱体内，电容补偿应根据无功需量自动投切，考虑到散热要求，单台电容器容量不宜大于20kVar。

10 kV配网电力工程的标准化施工技术分析摘要：随着10 kV配网工程数量的增多，对其要求也更高，如何实现标准化施工显得尤为重要。

文章结合实例，从规划设计、材料设备选择及施工建设几个方面对10 kV配电网电力工程的标准化施工技术进行了分析。

关键词：10 kV配网工程；标准化施工；合理设计配网包括杆塔、线路、隔离开关、配电变压器及其他设施，主要负责电能的分配，在电力系统中发挥着重要作用。

目前，配电网也基本实现了自动化，使得供电更加安全可靠，停电时间有所缩短，为企业带来了不少经济效益。

但随着用电需求的增长，配电线路越来越长，供电面积不断扩大，加大了配电网的管理难度。

10 kV配网在实际中颇为常见，电力工程项目数量不断增多，为使配电网能够正常运行，电力工程需实行标准化建设。

1 实际案例分析近些年来，某地政府加大招商引资力度，企业项目纷纷落地，经济飞速发展，吸引了不少外来务工者，人口渐趋于饱和，用电量骤增，且对电能质量提出了更高的要求。

为此，供电单位需开展一项10 kV配网电力工程建设。

项目于2013年5月份开始，包括架空线路和电缆两部分，以前者为主，总长度5.2 km，电缆敷设共1.8 km。

工程关系重大，且该区已纳入新城规划范围，考虑到长期发展，对配电网工作尤为重视。

实行全过程管理，推进标准化建设工作，争取实现高质、低耗、环保的工程。

所谓标准化，主要包括四个方面：即规划设计、设备使用、施工技术、档案资料。

因为在以往的10 kV电力工程建设中，各单位设计人员有不同的想法和方案，在材料选择、设备应用上也各有差异，施工工艺也不一致，使得工程管理稍显混乱。

所以在此次建设中，应实现各方面的统一，制定合理的标准，各部门均应按照此标准开展每一项操作。

2 10 kV配网电力工程的标准化建设2.1 规划设计阶段这一阶段是整个项目的开始，对后续工作有着直接影响，不管是方案规划，还是设计审查，都要遵循标准。

规划方案水平决定着最终的建设效果，供电单位提前对建设范围、配置和规格做了统一了解，以线路绝缘、台区建设等为重点。

10千伏变电站设备安装施工方案编制说明本施工组织设计是根据公司一期工程10KV变电分站电气设备采购及安装项目施工招标文件、招标图纸和工程量清单，参考《电力建设施工及验收规范建筑工程篇》（SDJ69-87）、《电气装置安装工程高压电气施工及验收规范》（GBJ149-90）、《电气装置安装工程及验收规范（合编）》等，结合我公司近年一些同类工程丰富的施工经验，由XX工程公司编制而成。

本施工组织设计作为指导施工的依据，突出科学性及可行性。

是确保优质、低耗、安全、文明、准点完成全部施工任务的重要经济技术文件。

本工程施工组织设计共分九和附录：工程概况及特点、施工现场组织及劳动力安排，施工现场总平面布置，施工方案，施工进度计划及工期保障，质量目标、质量保证、售后服务体系，安全目标、安全保证体系及安全组织措施，环境保护及文明施工，同类工程业绩。

我们承诺：一旦我公司中标，我们将组织优秀的施工队伍；配备精良的施工设备、调试仪器；确保项目安全文明施工无事故；确保工程质量合格率100%，优良率≥95%；确保工期准点不延误；确保服务业主满意；树立“”品牌。

第一章工程概况及特点一、工程概况1.1工程名称：1.2工程地点：1.3建设单位：1.4设计单位：1.5施工单位：1.6工程规模：安装设备如下：10KV变压器10台，箱变1台，10KV高压柜59台，400V 低压柜101台，外场电力电缆、控制电缆若干，分站与总站联网自控部分。

二、工程特点XX有限公司地处上海南汇区，毗邻杭州湾。

厂内车间多，交叉施工多，施工时注意交叉施工带来的安全隐患。

施工周期集中在7-11月份，是上海地区台风多发期，施工期间注意防台、防汛。

该工程不仅涉及10KV高压设备安装调试，还包括通讯、综合自动化设备的安装调试，技术面较广。

第二章施工现场组织及劳动力安排一、施工现场组织本工程由XX公司组织施工，成立“10KV变电分站设备采购及安装工程”项目部。

实行项目经理负责制，为确保工程优质、按期完成，我公司决定选派精干人员在施工现场组成项目经理部对本工程进行全面管理。

摘要为保障工业生产安全进行，保证电能合理分配、输送，灵活改变运行方式。

特进行本次设计。

本设计主要阐述了对机械厂总降压变电所的电气设计方案。

在设计中进行了对工厂负荷的统计计算；变电所位置与型式的选择；变电所主变压器与主接线方案的选择；短路电流的计算；变电所一次设备的选择校验；变电所进出线与邻近单位联络线的选择；降压变电所防雷与接地装置的设计等。

AbstractTo protect the safety of industrial production, to ensure reasonable distribution of electric energy, transmission, flexible operation mode changes. Special for this design.Elaborated on the design of the main mechanical plant a total step-down substation electrical design. Carried out in the design of the statistical calculation of the load on the plant; substation location and type of choice; substation main transformer and main line scheme of choice; short-circuit current calculation; substation equipment selection of a check; substation into the outlet and adjacent units of the contact line of choice; step-down substation lightning protection and grounding equipment design.关键词工厂供电，变电所，无功功率补偿，变压器，短路电流计算，一次设备，避雷器KeywordsPower plants,substations,reactive pover compensation,transformer,short circuit current calculation,a device,surge arresters.前言众所周知，电能是现代工业生产的主要能源和动力。

封面作者：Pan Hongliang仅供个人学习目录第一节前言 (2)第二节设计任务书 (3)第三节设计说明书 (7)一、负荷计算 (7)二、无功功率补偿计算 (10)三、变电所位置和形式选择 (11)四、变电所主变压器台数和容量 (12)五、变电所主接线选择 (12)六、短路电流的计算 (13)七、变电所一次设备的选择与校验 (15)八、变电所高、低压线路设计 (19)九、变电所二次回路设计及继电保护的整定 (21)十、防雷和接地装置设计 (24)第四节电气设计图 (26)一、《变电所平面布置图》 (26)二、《厂区供电线路规划图》 (27)三、《变电所高压配电主接线图》、 (28)四、《变电所低压配电主接线图》、 (29)五、《变电所变压器保护二次回路图》 (30)第五节心得和体会 (31)第六节附录参考文献 (32)第一节前言课程设计是教学过程中的一个重要环节，通过课程设计可以巩固本课程理论知识，掌握供配电设计的基本方法，通过解决各种实际问题，培养独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算、绘图、设计说明书等方面得到训练，为今后的工作奠定基础。

本设计根据设计任务书可分为三大部分，第一部分为设计计算书，包括负荷计算、无功功率及补偿计算、短路电流的计算、设备选择及校验计算、配电变压器保护定值计算；第二部分为设计说明书，包括变电所位置和形式选择、变电所主接线设计、变电所主变压器台数和容量、变电所一次设备的选择与校验、变电所高、低压线路设计、变电所二次回路设计及继电保护的整定、防雷和接地装置设计；第三部分为电气设计图，包括《变电所平面布置图》、《厂区供电线路规划图》、《变电所高压配电主接线图》、《变电所低压配电主接线图》、《变电所变压器保护二次回路图》。

本设计基于本人掌握的供电知识基础，尚有正确和不完善的地方，敬请老师、同学指正！2009年10月第二节设计任务一、原始资料1．概况某地区新建工厂，设备情况如附表所示。

YB-35高压/低压预装式变电站安装使用说明书陕西立元电气有限公司目录一、概述 (1)二、正常使用环境条件 (1)三、系统基础配置 (1)四、国家相关标准 (2)五、型号说明 (2)六、产品结构特点 (2)七、箱式变一次平面布置图 (4)八、箱式变基础参考图 (4)九、吊装及运输 (5)十、检查验收 (6)十一、交接试验 (6)十二、投运 (7)十三、维护和检修 (8)十四、随机文件及附件 (16)十五、订货资料 (16)一、概述YB-40.5系列预装式变电站，是将高压电器设备、变压器、低压电器设备等装入一个可移动全密封、防凝露的箱体内，同时在工厂内进行安装，调试完毕后送抵变电站现场。

由于实现了变电站建设的工厂化，变电站现场工作只需做好设备相应的基础及进出线的联接，即可很快实现送电，因此变电站实现了无控制室、无开关室、无电缆沟。

YB-40.5型其高压侧额定电压为40.5kV，低压侧额定电压为12kV (0.4 kV 或0.69 kV)变压器的额定电量为800～6300kV A 组合式电气设备。

YB-40.5系列预装式变电站适用于3～35kV三相交流50Hz单母线或单母线分段系统中，作为接受和分配电能之用。

可适用于城、农网35kV中小型变电站，城市工业变电站，城市开闭所等场所。

二、正常使用环境条件1、海拔≤1000m(>1000m时，按高原型设计)；2、温度：-20℃～40℃；3、相对湿度：≤90％（日平均温度≯25℃）；4、地震烈度不超过8度，没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；5、特殊使用条件（如温热带、高压地区），由供需双方协商确定。

三、系统基础配置变电站为移动房结构，内部主要安装一台KYN61-40.5高压开关柜、一台SCLB9-3150/35,35kV/0.69 kV 干式变压器，一台GCS /690V/3200A 低压开关柜，一台GZDW-220/38AH 直流电源成套设备，一台3P 双制柜式空调，排风扇、照明灯、应急照明灯、灭火器等。

10千伏高压/低压预装式变电站标准化设计方案（2020版）2020年9月.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h tt p ://d l .z 6e .c o m /h tt p ://d l .z 6e .c o m h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/关注公众号“电气张同学”前言.................................................................................................................................................11主要技术参数.................................................................................................................................21.1系统情况..............................................................................................................................21.2主变压器容量......................................................................................................................21.3进出线规模..........................................................................................................................21.4设备短路电流水平..............................................................................................................21.5无功补偿装置......................................................................................................................21.6箱变外壳级别......................................................................................................................21.7噪声......................................................................................................................................21.8箱变通风散热方式..............................................................................................................21.9箱变外壳防护等级..............................................................................................................31.10内部电弧级别....................................................................................................................31.11使用条件............................................................................................................................32标准型箱式变电站.........................................................................................................................42.1典型结构方案.......................................................................................................................42.1.1环网型低计...............................................................................................................42.1.2终端型低计...............................................................................................................72.2布置类型..............................................................................................................................92.3高压柜..................................................................................................................................92.3.1标准型箱式变电站中环网柜组合方案..................................................................92.3.2定制要求...................................................................................................................92.4变压器................................................................................................................................102.4.1变压器形式.............................................................................................................102.4.2额定容量.................................................................................................................102.5低压部分............................................................................................................................102.5.1自动化终端（如有）类型及安装方式................................................................102.5.2低压元件安装方式.................................................................................................102.5.3低压侧电流电压表.................................................................................................102.5.4低压侧主母线.........................................................................................................102.5.5低压侧主进断路器.................................................................................................102.5.6计量方式.................................................................................................................102.5.7低压侧CT...............................................................................................................102.5.8计量表安装位置.....................................................................................................112.5.9低压出线路数及额定电流.....................................................................................112.5.10低压侧出线断路器...............................................................................................112.5.11低压侧中性线和保护线.......................................................................................112.5.12无功补偿总开关...................................................................................................112.5.13无功补偿装置及补偿容量.. (12)2.6变压器至高低压柜连接形式 (12)2.7箱变外形 (12)2.7.1箱体外形 (12)2.7.2低压柜.....................................................................................................................13.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h ht t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/关注公众号“电气张同学”2.7.5变压器网门.............................................................................................................152.8高低压电缆孔....................................................................................................................152.9接地....................................................................................................................................162.10整体起吊方式..................................................................................................................163紧凑型箱式变电站.......................................................................................................................173.1典型结构方案....................................................................................................................173.1.1环网型低计..............................................................................................................173.1.2终端型低计.............................................................................................................213.2布置类型............................................................................................................................233.3高压柜................................................................................................................................243.3.1紧凑型箱式变电站中环网柜组合方案................................................................243.3.2定制要求.................................................................................................................243.4变压器................................................................................................................................243.4.1变压器形式.............................................................................................................243.4.2额定容量.................................................................................................................243.5低压部分............................................................................................................................243.5.1自动化室..................................................................................................................243.5.2通信类型（如有）及安装方式.............................................................................253.5.3电量采集类型及安装方式.....................................................................................253.5.4低压元件安装方式.................................................................................................253.5.5低压侧电流电压表.................................................................................................253.5.6低压侧主母线.........................................................................................................253.5.7计量方式.................................................................................................................253.5.8低压侧CT...............................................................................................................253.5.9低压出线路数及额定电流.....................................................................................253.5.10低压侧出线断路器...............................................................................................263.5.11低压侧中性线和保护线.......................................................................................263.5.12无功补偿总开关...................................................................................................263.5.13无功补偿装置及补偿容量...................................................................................263.6变压器至高低压柜连接形式............................................................................................263.7箱变外形............................................................................................................................263.7.1箱体外形.................................................................................................................263.7.2低压柜.....................................................................................................................283.7.3顶盖外形.................................................................................................................303.7.4开门所需空间.........................................................................................................303.7.5变压器网门.............................................................................................................303.8高低压电缆孔....................................................................................................................303.9接地 (31)3.10整体起吊方式 (31)4替代型箱式变电站 (32)4.1替代方案一 (34)4.1.1典型结构方案.........................................................................................................34.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h ht t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/关注公众号“电气张同学”4.1.4变压器.....................................................................................................................374.1.5低压部分.................................................................................................................374.1.6变压器至高低压柜连接形式................................................................................394.1.7箱变外形.................................................................................................................394.1.8高低压电缆孔.........................................................................................................414.2替代方案二........................................................................................................................424.2.1典型结构方案.........................................................................................................424.2.2布置类型.................................................................................................................434.2.3高压柜.....................................................................................................................444.2.4变压器.....................................................................................................................454.2.5低压部分.................................................................................................................454.2.6变压器至高低压柜连接形式................................................................................464.2.7箱变外形.................................................................................................................474.2.8高低压电缆孔.........................................................................................................504.3替代方案三........................................................................................................................504.3.1典型结构方案.........................................................................................................504.3.2布置类型.................................................................................................................514.3.3高压柜.....................................................................................................................524.3.4变压器.....................................................................................................................524.3.5低压部分.................................................................................................................524.3.6变压器至高低压柜连接形式................................................................................544.3.7箱变外形.................................................................................................................544.3.8高低压电缆孔.........................................................................................................564.4接地....................................................................................................................................574.5整体起吊方式....................................................................................................................575箱变外壳及要求...........................................................................................................................585.1箱体颜色............................................................................................................................585.2箱体材料............................................................................................................................585.3外露标准部件材质............................................................................................................585.4防凝露措施........................................................................................................................585.5外壳防腐措施.. (59)5.6外壳防尘措施 (59)5.7外壳隔热措施....................................................................................................................59.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /t p ://d l .z 6e .c o m /h tt p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/关注公众号“电气张同学”按照公司“1135”配网运行服务管理要求，提高设备选型标准，健全质量控制体系，提升配电网设备耐用性，突出设备好的核心，依据安全可靠、坚固耐用、标准统一、通用互换的原则，全面推进配电设备标准化工作。

10kV箱式变电站技术设计规范目录1 规范性引用文件 (1)2 结构及其他要求 (2)3 标准技术参数 (4)4 使用环境条件表 (7)5 试验 (8)1 规范性引用文件下列文件对于本文件的应用是必不可少的。
