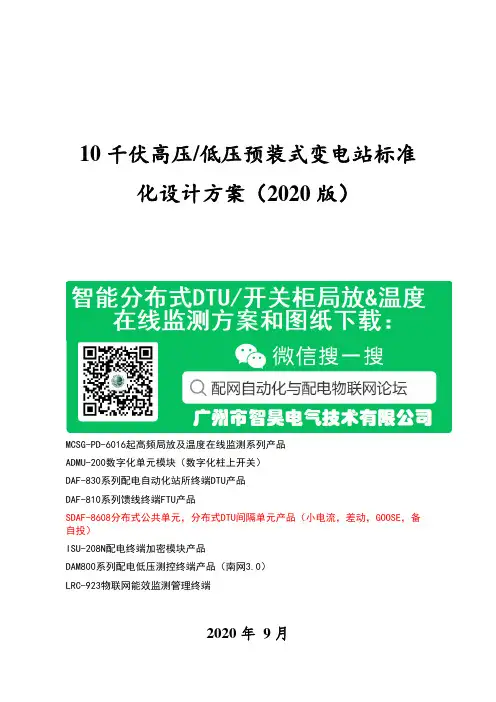

10千伏高压低压预装式变电站标准化设计方案(2020版)

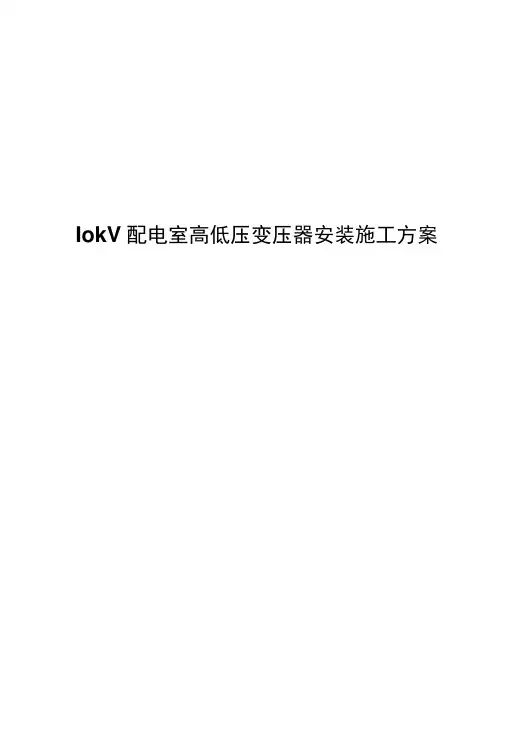

IokV配电室高低压变压器安装施工方案摘要：本文作者根据多年的工作经验，主要介绍了IOkV电气室高压开关柜的安装过程，包括土建合作、基础钢材安装、高压柜安装、电缆敷设、接线和调试前的检查。

关键词：IOkV电气；高柜；母线；电缆1前言在电力建设中，IOkV配电室是供配电系统中的重要环节。

它是从电网向用户输送电能的中转站，无论是现代化工厂、现代化办公楼还是住宅建筑群。

内部设有IOkV配电室。

IOkV 配电室电气设备安装是电气安装工程的重要环节，其质量是一个工程形象的关键。

2施工方法2.1与土木工程合作在土木工程施工中，电气专业人员应密切配合安装面板和机柜，了解建筑物（结构）的尺寸和位置，预埋件的位置是否正确，尺寸是否合适,是否它是坚定的还是不坚定的。

虽然有些错误可以事后修复，但为了避免在后续施工中出现不必要的麻烦，电气专业应及时对土建专业的施工提出建议。

为了方便以后安装电气设备。

2.2基本型钢的安装2.2.1生产？基础型钢一般在现场生产，尺寸以设计图纸为准。

施工前，施工人员应核对图纸尺寸及订单图纸中各面板的尺寸，以免因设计疏忽或笔误造成偏差。

IOkV配电柜底座一般采用10#槽钢扁钢加工（即IOCm平面以上）。

由于IOkV配电柜比较重,容易承受负荷, 可以增强稳定性。

槽钢经过矫直、切割、装配、焊接、打磨等工序成型，然后将槽钢按照平面图上的尺寸和位置放置在正确的位置。

一定要注意两柱之间的距离，因为有些高压柜的母线连接是通过母线桥连接的，所以尺寸上稍有误差都会影响以后母线桥的安全。

穿衣带来很多麻烦。

2.2.2固定首先将基础型钢找平，可用水平仪测量。

先测量型钢基础处于自然状态时的最高标高点，然后固定该点，再将其他点的标高固定为与该标高相同。

测量一次，最后全焊缝加固。

用于高压柜安装完成后，可以更漂亮。

最好先与土建专业人员确定最终室内地平线标高，然后型钢底座标高比地平线标高高2cm左右为宜。

水平仪测量的误差基本在Imm以内。

《20kV 及以下变电所设计规范》1 总则1.0.1 为使变电所设计做到保障人身和财产的安全、供电可靠、技术先进、经济合理、安装和维护方便，制定本规范。

1.0.2 本规范适用于交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。

1.0.3 20kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件、节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的可能性。

1.0.4 20kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 所址选择2.0.1 变电所的所址应根据下列要求，经技术经济等因素综合分析和比较后确定：1 宜接近负荷中心；2 宜接近电源侧；3 应方便进出线；4 应方便设备运输；5 不应设在有剧烈振动或高温的场所；6 不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不应设在污染源盛行风向的下风侧，或应采取有效的防护措施；7 不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理；8 当与有爆炸或火灾危险的建筑物毗连时，变电所的所址应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058 的有关规定；9 不应设在地势低洼和可能积水的场所；10 不宜设在对防电磁干扰有较高要求的设备机房的正上方、正下方或与其贴邻的场所，当需要设在上述场所时，应采取防电磁干扰的措施。

2.0.2 油浸变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

2.0.3 在多层建筑物或高层建筑物的裙房中，不宜设置油浸变压器的变电所，当受条件限制必须设置时，应将油浸变压器的变电所设置在建筑物首层靠外墙的部位，且不得设置在人员密集场所的正上方、正下方、贴邻处以及疏散出口的两旁。

高层主体建筑内不应设置油浸变压器的变电所。

分析10kV预装式变电站设计及选择摘要：随着电力系统的不断发展，作为电力系统的重要组成部分，10kV预装式变电站的应用要求在不断的提高，因此对10kV预装式变电站的设计进行研究具有十分重要的现实意义。

本文对预装式变电站的特点进行了分析，并根据预装式变电站的特点，以及10kV预装式变电站的设计要求，对10kV预装式变电站的设计和选择做了较为详细的阐述，希望能够为相关的设计实践工作提供一些帮助。

关键词：10kV；预装式变电站；设计；选择预装式变电站也就是箱变，它是一种能够将高压开关设备、配电变压器和低压配电装置通过特定的接线方式而组成一体的工厂预制型的紧凑式配电设备。

预装式变电站的优点是能够将各种功能有机的结合在一起，而且占地面积小，具有很强的适应能力，对选址没有特殊要求，能够有效的减少损耗、提高供电质量、提升经济效益，因此对其设计和选择进行研究，能够在很大程度上提升对10kV 预装式变电站设计的分析和掌控力度，有助于采取有效的措施，优化10kV预装式变电站的实际应用效果。

一、10kV预装式变电站的特点预装式变电站的结构主要分为三个部分，分别是高压开关设备、变压器、低压配电装置的布置方式。

通常来讲，预装式变电站有一体式、组合式和拼装式三种形式，所谓一体式，就是以变压器为主体，将负荷开关、熔断器等设备装在变压器箱体内部，形成一体式的布置，一体式的形式体积与同容量的油浸变压器差不多；组合式预装式变电站是将高压控制、低压控制和保护电器设备直接的装在箱内，形成一个统一的整体，这种设计的箱内无需设置操作走廊，因此在很大程度上也减小了箱式站的体积；拼装式箱式站的特点是高度高、占地面积大，而且组装工作量很大，整体性不如前两种形式好，因此在实际应用过程中已经很少被采用了。

10kV末端变电站可以分为普通型、紧凑型、智能型和埋地型等等，根据不同的要求和环境适用于不同的类型，10kV箱变主要有高压室、低压室、变压器室，带操作走廊和不带操作走廊两种，供电方式有终端供电、环网供电、双电源供电等等，进线方式通常选择的是架空线或者电缆。

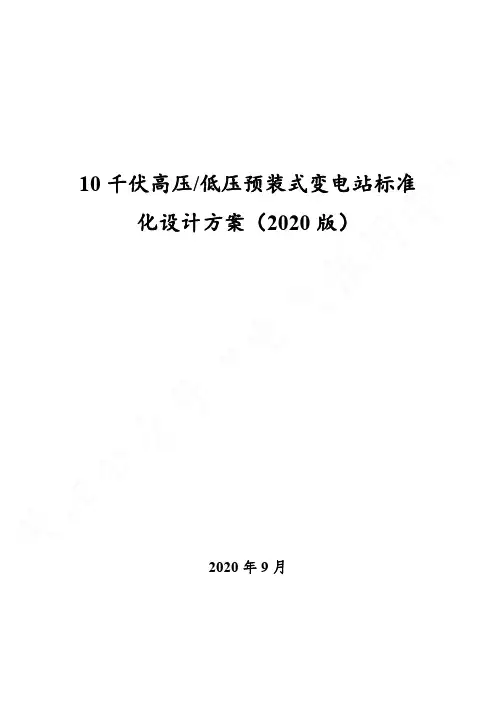

10千伏高压/低压预装式变电站标准化设计方案（2020版）2020年9月.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h tt p ://d l .z 6e .c o m /h tt p ://d l .z 6e .c o m h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/关注公众号“电气张同学”前言.................................................................................................................................................11主要技术参数.................................................................................................................................21.1系统情况..............................................................................................................................21.2主变压器容量......................................................................................................................21.3进出线规模..........................................................................................................................21.4设备短路电流水平..............................................................................................................21.5无功补偿装置......................................................................................................................21.6箱变外壳级别......................................................................................................................21.7噪声......................................................................................................................................21.8箱变通风散热方式..............................................................................................................21.9箱变外壳防护等级..............................................................................................................31.10内部电弧级别....................................................................................................................31.11使用条件............................................................................................................................32标准型箱式变电站.........................................................................................................................42.1典型结构方案.......................................................................................................................42.1.1环网型低计...............................................................................................................42.1.2终端型低计...............................................................................................................72.2布置类型..............................................................................................................................92.3高压柜..................................................................................................................................92.3.1标准型箱式变电站中环网柜组合方案..................................................................92.3.2定制要求...................................................................................................................92.4变压器................................................................................................................................102.4.1变压器形式.............................................................................................................102.4.2额定容量.................................................................................................................102.5低压部分............................................................................................................................102.5.1自动化终端（如有）类型及安装方式................................................................102.5.2低压元件安装方式.................................................................................................102.5.3低压侧电流电压表.................................................................................................102.5.4低压侧主母线.........................................................................................................102.5.5低压侧主进断路器.................................................................................................102.5.6计量方式.................................................................................................................102.5.7低压侧CT...............................................................................................................102.5.8计量表安装位置.....................................................................................................112.5.9低压出线路数及额定电流.....................................................................................112.5.10低压侧出线断路器...............................................................................................112.5.11低压侧中性线和保护线.......................................................................................112.5.12无功补偿总开关...................................................................................................112.5.13无功补偿装置及补偿容量.. (12)2.6变压器至高低压柜连接形式 (12)2.7箱变外形 (12)2.7.1箱体外形 (12)2.7.2低压柜.....................................................................................................................13.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h ht t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/关注公众号“电气张同学”2.7.5变压器网门.............................................................................................................152.8高低压电缆孔....................................................................................................................152.9接地....................................................................................................................................162.10整体起吊方式..................................................................................................................163紧凑型箱式变电站.......................................................................................................................173.1典型结构方案....................................................................................................................173.1.1环网型低计..............................................................................................................173.1.2终端型低计.............................................................................................................213.2布置类型............................................................................................................................233.3高压柜................................................................................................................................243.3.1紧凑型箱式变电站中环网柜组合方案................................................................243.3.2定制要求.................................................................................................................243.4变压器................................................................................................................................243.4.1变压器形式.............................................................................................................243.4.2额定容量.................................................................................................................243.5低压部分............................................................................................................................243.5.1自动化室..................................................................................................................243.5.2通信类型（如有）及安装方式.............................................................................253.5.3电量采集类型及安装方式.....................................................................................253.5.4低压元件安装方式.................................................................................................253.5.5低压侧电流电压表.................................................................................................253.5.6低压侧主母线.........................................................................................................253.5.7计量方式.................................................................................................................253.5.8低压侧CT...............................................................................................................253.5.9低压出线路数及额定电流.....................................................................................253.5.10低压侧出线断路器...............................................................................................263.5.11低压侧中性线和保护线.......................................................................................263.5.12无功补偿总开关...................................................................................................263.5.13无功补偿装置及补偿容量...................................................................................263.6变压器至高低压柜连接形式............................................................................................263.7箱变外形............................................................................................................................263.7.1箱体外形.................................................................................................................263.7.2低压柜.....................................................................................................................283.7.3顶盖外形.................................................................................................................303.7.4开门所需空间.........................................................................................................303.7.5变压器网门.............................................................................................................303.8高低压电缆孔....................................................................................................................303.9接地 (31)3.10整体起吊方式 (31)4替代型箱式变电站 (32)4.1替代方案一 (34)4.1.1典型结构方案.........................................................................................................34.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h ht t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/关注公众号“电气张同学”4.1.4变压器.....................................................................................................................374.1.5低压部分.................................................................................................................374.1.6变压器至高低压柜连接形式................................................................................394.1.7箱变外形.................................................................................................................394.1.8高低压电缆孔.........................................................................................................414.2替代方案二........................................................................................................................424.2.1典型结构方案.........................................................................................................424.2.2布置类型.................................................................................................................434.2.3高压柜.....................................................................................................................444.2.4变压器.....................................................................................................................454.2.5低压部分.................................................................................................................454.2.6变压器至高低压柜连接形式................................................................................464.2.7箱变外形.................................................................................................................474.2.8高低压电缆孔.........................................................................................................504.3替代方案三........................................................................................................................504.3.1典型结构方案.........................................................................................................504.3.2布置类型.................................................................................................................514.3.3高压柜.....................................................................................................................524.3.4变压器.....................................................................................................................524.3.5低压部分.................................................................................................................524.3.6变压器至高低压柜连接形式................................................................................544.3.7箱变外形.................................................................................................................544.3.8高低压电缆孔.........................................................................................................564.4接地....................................................................................................................................574.5整体起吊方式....................................................................................................................575箱变外壳及要求...........................................................................................................................585.1箱体颜色............................................................................................................................585.2箱体材料............................................................................................................................585.3外露标准部件材质............................................................................................................585.4防凝露措施........................................................................................................................585.5外壳防腐措施.. (59)5.6外壳防尘措施 (59)5.7外壳隔热措施....................................................................................................................59.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e .c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /.z 6e.c o m /t p ://d l .z 6e .c o m /h tt p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h t t p ://d l .z 6e .c o m /h h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/h t t p :/关注公众号“电气张同学”按照公司“1135”配网运行服务管理要求，提高设备选型标准，健全质量控制体系，提升配电网设备耐用性，突出设备好的核心，依据安全可靠、坚固耐用、标准统一、通用互换的原则，全面推进配电设备标准化工作。

第三章 10kV配电站一、设计原则（一）电气一次部分1.主结线及站用电（1）电气主接线配电站10kV侧考虑了单母线、两个独立的单母线、单母线分段（负荷开关分段）等三种接线方式，进出线为一进两出、两进两出、两进四出等三种形式；低压侧考虑了单母线、单母线分段（断路器分段）等两种接线方式，进出线为一进八出、两进十六出等两种形式；配电变压器可选用一台或两台。

（2）站用电系统为简化接线，满足站内用电的需求，本设计未设10kV专用站用变压器，站用电可取自配变低压母线；10kV侧进出线选用断路器的开关柜，应在该柜内加装自供电式继电保护装置。

2．设备开断短路电流水平：10kV系统短路水平应控制在16～20kA以内。

从现有各供电区运行设备与电网发展考虑，应合理限制10kV 上一级变电站、开关站的10kV母线短路容量，同时在选择10kV侧设备时，其技术参数应留有适当余度，设备开断电流应等于或大于25kA，以避免在设备的规定寿命期限内，制约电网的发展或造成重复投资。

3.主要设备材料选型在满足系统技术参数的条件下，配电网10kV配电站内设备推荐使用节能型、小型化、无油化、免检修、少维护的高可靠性设备。

（1）10kV配电装置1）站内10kV配电装置采用成套式开关柜，即空气绝缘环网型开关柜。

其中断路器或负荷开关均可选用真空型或SF6型，断路器操作机构为手动机构，可选弹簧操作机构，断路器及其操作机构应为“一体化”。

2）为简化规格，进出线、分段开关柜的额定电流均按630A考虑。

3）柜中熔断器熔体电流按变压器额定容量选取。

（2）配电变压器1）变压器选用干式带外罩或不带外罩型，独立户内式配电站也可选择全封闭油浸式，制造序列均为“11”“以上”；2）单台变压器容量为400～1250kVA，全封闭油浸式变压器单台容量不宜超过630kVA；3）接线组别宜采用D，yn11；城区或供电半径较小的地区变压器额定变比采用10.5±2×2.5%/0.4kV，郊区或供电半径较大、布置在线路末端的变压器额定变比采用10±2×2.5%/0.4kV。

10 千伏高压/低压预装式变电站标准化设计方案（2020 版）MCSG-PD-6016起高频局放及温度在线监测系列产品ADMU-200数字化单元模块（数字化柱上开关）DAF-830系列配电自动化站所终端DTU产品DAF-810系列馈线终端FTU产品SDAF-8608分布式公共单元，分布式DTU间隔单元产品（小电流，差动，GOOSE，备自投）ISU-208N配电终端加密模块产品DAM800系列配电低压测控终端产品（南网3.0）LRC-923物联网能效监测管理终端2020 年9 月10 千伏高压/低压预装式变电站标准化设计方案（2020 版）目录前言 (1)1主要技术参数 (2)1.1系统情况 (2)1.2主变压器容量 (2)1.3进出线规模 (2)1.4设备短路电流水平 (2)1.5无功补偿装置 (2)1.6箱变外壳级别 (2)1.7噪声 (2)1.8箱变通风散热方式 (2)1.9箱变外壳防护等级 (3)1.10内部电弧级别 (3)1.11使用条件 (3)2标准型箱式变电站 (4)2.1典型结构方案 (4)2.1.1环网型低计 (4)2.1.2终端型低计 (7)2.2布置类型 (9)2.3高压柜 (9)2.3.1标准型箱式变电站中环网柜组合方案 (9)2.3.2定制要求 (9)2.4变压器 (10)2.4.1变压器形式 (10)2.4.2额定容量 (10)2.5低压部分 (10)2.5.1自动化终端（如有）类型及安装方式 (10)2.5.2低压元件安装方式 (10)2.5.3低压侧电流电压表 (10)2.5.4低压侧主母线 (10)2.5.5低压侧主进断路器 (10)2.5.6计量方式 (10)2.5.7低压侧CT (10)2.5.8计量表安装位置 (11)2.5.9低压出线路数及额定电流 (11)2.5.10低压侧出线断路器 (11)2.5.11低压侧中性线和保护线 (11)2.5.12无功补偿总开关 (11)2.5.13无功补偿装置及补偿容量 (12)2.6变压器至高低压柜连接形式 (12)2.7箱变外形 (12)2.7.1箱体外形 (12)2.7.2低压柜 (13)2.7.3顶盖外形 (15)2.7.4开门所需空间 (15)2.7.5变压器网门 (15)2.8高低压电缆孔 (15)2.9 接地 (16)2.10 整体起吊方式 (16)3紧凑型箱式变电站 (17)3.1典型结构方案 (17)3.1.1环网型低计 (17)3.1.2终端型低计 (21)3.2布置类型 (23)3.3高压柜 (24)3.3.1紧凑型箱式变电站中环网柜组合方案 (24)3.3.2定制要求 (24)3.4变压器 (24)3.4.1变压器形式 (24)3.4.2额定容量 (24)3.5低压部分 (24)3.5.1自动化室 (24)3.5.2通信类型（如有）及安装方式 (25)3.5.3电量采集类型及安装方式 (25)3.5.4低压元件安装方式 (25)3.5.5低压侧电流电压表 (25)3.5.6低压侧主母线 (25)3.5.7计量方式 (25)3.5.8低压侧CT (25)3.5.9低压出线路数及额定电流 (25)3.5.10低压侧出线断路器 (26)3.5.11低压侧中性线和保护线 (26)3.5.12无功补偿总开关 (26)3.5.13无功补偿装置及补偿容量 (26)3.6变压器至高低压柜连接形式 (26)3.7箱变外形 (26)3.7.1箱体外形 (26)3.7.2低压柜 (28)3.7.3顶盖外形 (30)3.7.4开门所需空间 (30)3.7.5变压器网门 (30)3.8高低压电缆孔 (30)3.9 接地 (31)3.10 整体起吊方式 (31)4替代型箱式变电站 (32)4.1替代方案一 (34)4.1.1典型结构方案 (34)4.1.2布置类型 (35)4.1.3高压柜 (36)4.1.4变压器 (37)4.1.5低压部分 (37)4.1.6变压器至高低压柜连接形式 (39)4.1.7箱变外形 (39)4.1.8高低压电缆孔 (41)4.2替代方案二 (42)4.2.1典型结构方案 (42)4.2.2布置类型 (43)4.2.3高压柜 (44)4.2.4变压器 (45)4.2.5低压部分 (45)4.2.6变压器至高低压柜连接形式 (46)4.2.7箱变外形 (47)4.2.8高低压电缆孔 (50)4.3替代方案三 (50)4.3.1典型结构方案 (50)4.3.2布置类型 (51)4.3.3高压柜 (52)4.3.4变压器 (52)4.3.5低压部分 (52)4.3.6变压器至高低压柜连接形式 (54)4.3.7箱变外形 (54)4.3.8高低压电缆孔 (56)4.4 接地 (57)4.5 整体起吊方式 (57)5箱变外壳及要求 (58)5.1箱体颜色 (58)5.2箱体材料 (58)5.3外露标准部件材质 (58)5.4防凝露措施 (58)5.5外壳防腐措施 (59)5.6外壳防尘措施 (59)5.7外壳隔热措施 (59)前言按照公司“1135”配网运行服务管理要求，提高设备选型标准，健全质量控制体系，提升配电网设备耐用性，突出设备好的核心，依据安全可靠、坚固耐用、标准统一、通用互换的原则，全面推进配电设备标准化工作。

10kV预装式（美式）变电站技术规范书目录1. 总则2. 技术标准3. 使用环境条件4. 产品技术参数5. 技术性能要求6. 供货范围7. 质量保证及试验8. 卖方应提供的供货范围和技术文件9. 包装、运输、起吊、标志、储存附录一对卖方投标文件的要求附录二买方提供的技术文件附录三实验大纲附录四售后服务承诺附录五备品备件及专用工具附录六美式箱变电气接线图1.总则1.1 本设备技术规范书适用于含山县褒禅山路电缆下地工程所用的预装式（美式）变电站，它提出了箱式变的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述并征得设计部门和用户的同意。

1.4 本设备规范书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.6 本设备规范书未尽事宜，由买卖双方协商确定。

2.技术标准2.1 产品的设计、材料、制造和调试过程中应符合现行的国标电力行业标准及IEC439有关标准的要求外，还应遵循下述标准（不限于）。

下列标准如被修订，请卖方按照最新版本标准使用。

GB1094-1996 《电力变压器》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB311.1-1997 《高压输变电设备的绝缘配合》GB50150-1991 《电气装置安装工程交接试验标准》GB/T7328-1987 《变压器和电抗器的声级测量》GB/T4208-1993 《外壳防护等级》IP代码(IEC529:1989)GB/T17467-1998 《高压/低压预装式变电站》DL/T537-2002 《高压/低压预装式变电站选用守则》GB/T3804-90 《3～63kV交流高压负荷开关》SD320-89 《箱式变电站技术条件》GB191 《包装贮运标志》3.使用环境条件3.1 安装地点：户外；3.2 周围空气温度最高温度： 45℃最低温度： -25℃最大日温差： 25℃3.3 海拔高度: ≤ l000 m（黄海高程）3.4 污秽等级: ≤ III级3.5 风压等级: ≤ 700Pa （相当于风速34m/s）3.6 环境相对湿度：日平均值： 95 %月平均值： 90 %3.7 地震烈度: 8 度水平加速度： 0.2 g垂直加速度： 0.25 g4.产品技术参数4.1 变压器参数表4.2 负荷开关参数表4.3 高压电缆插头参数表4.4 避雷器技术参数表5. 技术性能要求5.1 箱变设计和结构应符合有关国家标准。

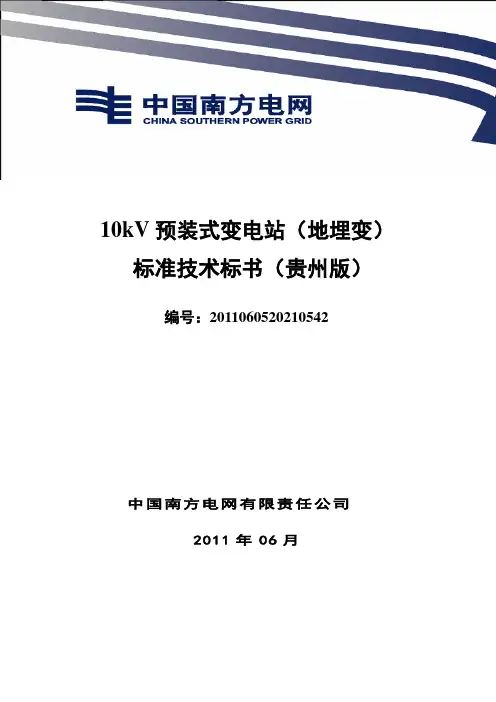

10kV预装式变电站（地埋变）标准技术标书（贵州版）编号：2011060520210542中国南方电网有限责任公司2011年06月中国南方电网有限责任公司10kV预装式变电站（地埋变）标准技术标书（贵州版）目录1总则 (1)2工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (1)2.3 服务范围 (1)3 应遵循的主要标准 (2)4使用条件 (3)4.1 正常使用条件 (3)4.2 特殊使用条件 (4)5技术要求 (4)5.1 基本参数 (4)5.2设计与结构要求 (11)5.3专业接口要求 (20)6试验 (24)7 产品对环境的影响 (25)8 企业VI标识 (25)9 技术文件要求 (25)10 监造、包装、运输、安装及质量保证 (26)10.1监造 (26)10.2包装 (26)10.3运输 (26)10.4安装指导 (27)10.5质量保证 (27)11 设备技术参数和性能要求响应表 (27)12 备品备件及专用工具 (30)12.1必备的备品备件、专用工具和仪器仪表 (30)12.2 推荐的备品备件、专用工具和仪器仪表 (30)13 主要元器件来源 (30)14 LCC数据文件 (31)15 技术差异表 (32)16 卖方需说明的其他问题 (32)1总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV预装式变电站（地埋变），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果卖方没有以书面形式对本招标技术文件的条文提出异议，则意味着卖方提供的设备完全符合本招标技术文件的要求。

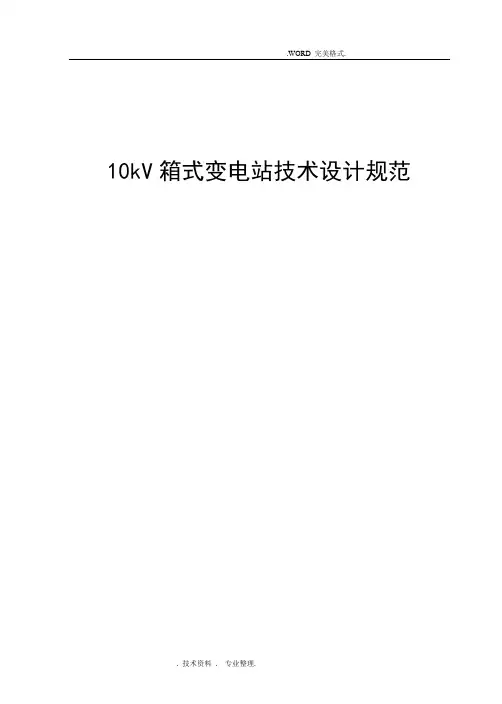

10kV箱式变电站技术设计规范目录1 规范性引用文件 (1)2 结构及其他要求 (2)3 标准技术参数 (4)4 使用环境条件表 (7)5 试验 (8)1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB311.1绝缘配合第1部分：定义、原则和规则GB1094.1电力变压器第1部分：总则GB1094.2电力变压器第2部分：液浸式变压器的温升GB1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB1094.4电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB1094.5电力变压器第5部分：承受短路的能力GB/T 1094.7电力变压器第7部分：油浸式电力变压器负载导则GB/T1094.10电力变压器第10部分：声级测定GB1208电流互感器GB1984高压交流断路器GB1985高压交流隔离开关和接地开关GB2536电工流体变压器和开关用的未使用过的矿物绝缘油GB2900.15电工术语变压器、互感器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级（IP代码）GB/T4585交流系统用高压绝缘子的人工污秽试验GB5273变压器、高压电器和套管的接线端子GB/T 6451油浸式电力变压器技术参数和要求GB/T7252变压器油中溶解气体分析和判断导则GB/T7354局部放电测量GB/T7595运行中变压器油质量GB10230.1分接开关第1部分性能要求和试验方法GB 10230.2分接开关第2部分：应用导则GB13499电力变压器应用导则GB/T 13729远动终端设备GB/T 14048.1低压开关设备和控制设备第1部分：总则GB/T 14048.2低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB16847保护用电流互感器暂态特性技术要求GB16927.1高压试验技术第1部分：一般定义及试验要求GB16927.2高压试验技术第2部分：测量系统GB/T 16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T17467高压/低压预装式变电站GB/T17468电力变压器选用导则GB 20052三相配电变压器能效限定值及能效等级GB/T 25438 三相油浸式立体卷铁心配电变压器技术参数和要求GB/T26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150电气装置安装工程电气设备交接试验标准DL/T537高压/低压预装箱式变电站选用导则DL/T572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T596电力设备预防性试验规程DL/T 84412kV少维护户外配电开关设备通用技术条件DL 911电力变压器绕组变形的频率响应分析法DL 1093电力变压器绕组变形的电抗法检测判断导则DL 1094电力变压器用绝缘油选用指南DL 5027电力设备典型消防规程电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。

10kv标准变电站10kv标准变电站是电力系统中的重要组成部分，它承担着电能的接收、变换、分配和传送等功能。

在电力系统中，变电站起着连接不同电压等级的电网、实现电能互换、保护电网安全稳定运行的重要作用。

下面将从变电站的基本构成、设计要求、运行管理等方面进行详细介绍。

首先，10kv标准变电站的基本构成包括变压器、断路器、隔离开关、电容器组、避雷器、控制保护设备等。

变压器是变电站的核心设备，用于变换电压，实现不同电压等级之间的互联。

断路器用于在电网故障时切断故障，保护电网设备。

隔离开关用于隔离电路，方便设备检修和维护。

电容器组用于提高系统功率因数，改善电网质量。

避雷器用于保护设备免受雷击。

控制保护设备用于监控和保护变电站设备，确保电网安全稳定运行。

其次，10kv标准变电站的设计要求包括安全可靠、经济合理、运行便捷等。

在设计中，需要考虑变电站的可靠性和安全性，保证设备在各种异常工况下能够正常运行，确保电网的安全稳定。

同时，还要考虑设备的经济性，尽量减少投资成本，提高设备利用率。

此外，还要考虑运行维护的便捷性，方便设备的检修和维护，保证设备长期稳定运行。

最后，10kv标准变电站的运行管理包括设备运行监测、故障处理、设备维护等。

在运行管理中，需要对设备进行定期巡检和监测，发现问题及时处理，确保设备的正常运行。

同时，还需要对设备进行定期维护，延长设备的使用寿命，提高设备的可靠性。

在设备出现故障时，需要及时处理，减少故障对电网的影响，保证电网的安全稳定运行。

总之，10kv标准变电站在电力系统中具有重要地位，它的设计和运行管理对电网的安全稳定运行起着关键作用。

只有做好变电站的设计和运行管理工作，才能保证电网的安全稳定运行，为社会经济发展提供可靠的电力保障。

希望本文对您有所帮助，谢谢阅读！。

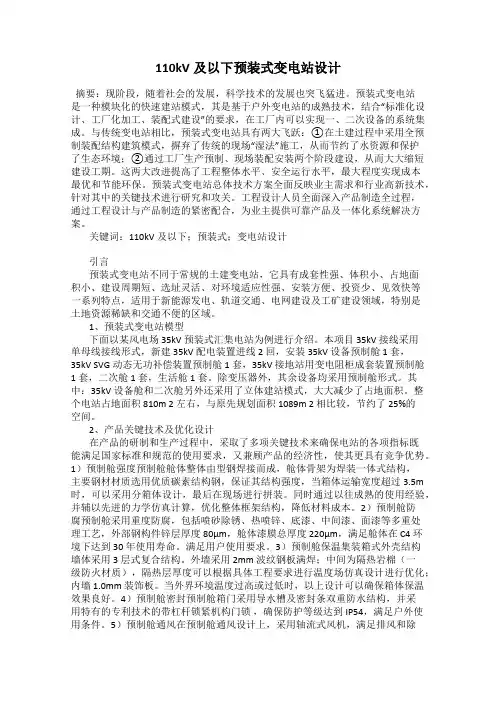

110kV及以下预装式变电站设计摘要：现阶段，随着社会的发展，科学技术的发展也突飞猛进。

预装式变电站是一种模块化的快速建站模式，其是基于户外变电站的成熟技术，结合“标准化设计、工厂化加工、装配式建设”的要求，在工厂内可以实现一、二次设备的系统集成。

与传统变电站相比，预装式变电站具有两大飞跃：①在土建过程中采用全预制装配结构建筑模式，摒弃了传统的现场“湿法”施工，从而节约了水资源和保护了生态环境；②通过工厂生产预制、现场装配安装两个阶段建设，从而大大缩短建设工期。

这两大改进提高了工程整体水平、安全运行水平，最大程度实现成本最优和节能环保。

预装式变电站总体技术方案全面反映业主需求和行业高新技术，针对其中的关键技术进行研究和攻关。

工程设计人员全面深入产品制造全过程，通过工程设计与产品制造的紧密配合，为业主提供可靠产品及一体化系统解决方案。

关键词：110kV及以下；预装式；变电站设计引言预装式变电站不同于常规的土建变电站，它具有成套性强、体积小、占地面积小、建设周期短、选址灵活、对环境适应性强、安装方便、投资少、见效快等一系列特点，适用于新能源发电、轨道交通、电网建设及工矿建设领域，特别是土地资源稀缺和交通不便的区域。

1、预装式变电站模型下面以某风电场 35kV 预装式汇集电站为例进行介绍。

本项目 35kV 接线采用单母线接线形式，新建 35kV 配电装置进线 2 回，安装 35kV 设备预制舱 1 套，35kV SVG 动态无功补偿装置预制舱 1 套，35kV 接地站用变电阻柜成套装置预制舱1 套，二次舱 1 套，生活舱 1 套。

除变压器外，其余设备均采用预制舱形式。

其中：35kV 设备舱和二次舱另外还采用了立体建站模式，大大减少了占地面积。

整个电站占地面积 810m 2 左右，与原先规划面积 1089m 2 相比较，节约了 25%的空间。

2、产品关键技术及优化设计在产品的研制和生产过程中，采取了多项关键技术来确保电站的各项指标既能满足国家标准和规范的使用要求，又兼顾产品的经济性，使其更具有竞争优势。

10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则本技术条件规定了预装型（欧式）箱变10/系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。

本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/系列的制造、选型、验收、安装和维护。

本设备技术规范提出的是最低限度的技术要求。

除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。

如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。

如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。

仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。

提交供审查的标准应为中文或英文版本。

本技术规范书未尽事宜, 由招标、投标双方协商确定。

本规范的条款为定货合同的附件，与合同正文具有同等效力。

2. 工作范围供货范围供货范围详见商务标书。

包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。

供方要确认其范围并提供详细供货清单以及所列的技术文件。

服务界限欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。

现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。

厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。

这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。

供方在签订合同后应提供的图纸（一式3份）：安装基础图:包括动静载荷分布及数值，接地点位置，进出线口位置，预埋基础位置要求等。

第六章 10kV箱式变电站一、设计原则（一）电气一次部分1. 箱式变适用场合：（1）城市道路绿化带、住宅小区绿化带及城市空旷地带。

（2）10kV采用电缆进出线的配电区域。

2. 配变容量：本设计采用630kVA及以下，具体为200、315、400、500、630kVA 五种基本型式。

3.电气主接线及进出线规模10kV侧：美式终端型箱变为二工位开关接线方式，美式环网型箱变为四工位开关接线方式；欧式终端型箱变为线路变压器组接线方式，欧式环网型箱变采用单母线接线方式。

低压侧均采用单母线接线方式，对于500kVA以下的美式箱变低压侧也可不设进线总开关；环网型箱式变两回进线或一回进线一回环出线，终端型箱式变采用一回进线；低压侧可根据配电变压器容量、负荷情况相应设置4～6个单元出线。

4.短路电流水平及主要设备选择10kV电压等级设备额定短路开断电流≥20kA，低压侧短路电流水平根据实际系统情况计算选择。

配电变压器：原则上选择S11及以上箔绕变压器（低损耗、全密封、油浸式），城区或供电半径较小区域的配电变压器额定变比采用10.5±2×2.5%/0.4kV；郊区或供电半径较大区域的配电变压器额定变比采用10±2×2.5%/0.4kV，接线组别宜采用D,yn11。

配电变压器低压侧装设计量装置，高压侧不设计量装置。

10kV负荷开关：美式终端型箱变，选用二工位三相联动式负荷开关与变压器共箱布置；美式环网型箱变，选用四工位三相联动式负荷开关与变压器共箱布置；欧式终端型箱变：变压器单元采用负荷开关加熔断器；欧式环网型箱式变：进线及环出线采用负荷开关，变压器单元采用负荷开关加熔断器。

0.4kV断路器：总进线断路器宜采用框架式，配电子脱扣器，一般不设失压脱扣。

出线采用塑壳断路器。

无功补偿容量按变压器容量的20～40%，一般布置于箱体内，电容补偿应根据无功需量自动投切，考虑到散热要求，单台电容器容量不宜大于20kVar。

摘要为保障工业生产安全进行，保证电能合理分配、输送，灵活改变运行方式。

特进行本次设计。

本设计主要阐述了对机械厂总降压变电所的电气设计方案。

在设计中进行了对工厂负荷的统计计算；变电所位置与型式的选择；变电所主变压器与主接线方案的选择；短路电流的计算；变电所一次设备的选择校验；变电所进出线与邻近单位联络线的选择；降压变电所防雷与接地装置的设计等。

AbstractTo protect the safety of industrial production, to ensure reasonable distribution of electric energy, transmission, flexible operation mode changes. Special for this design.Elaborated on the design of the main mechanical plant a total step-down substation electrical design. Carried out in the design of the statistical calculation of the load on the plant; substation location and type of choice; substation main transformer and main line scheme of choice; short-circuit current calculation; substation equipment selection of a check; substation into the outlet and adjacent units of the contact line of choice; step-down substation lightning protection and grounding equipment design.关键词工厂供电，变电所，无功功率补偿，变压器，短路电流计算，一次设备，避雷器KeywordsPower plants,substations,reactive pover compensation,transformer,short circuit current calculation,a device,surge arresters.前言众所周知，电能是现代工业生产的主要能源和动力。
