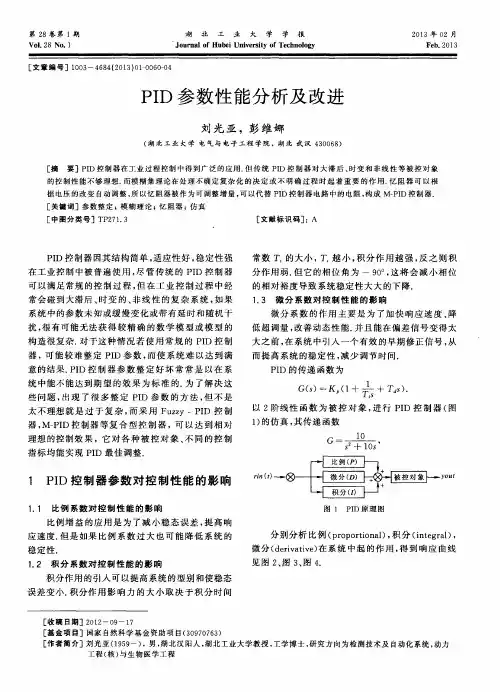

PID控制参数对系统性能影响的分析

控制系统中的PID调节方法与参数优化技巧在自动控制系统中，PID（比例-积分-微分）控制器是一种常用的控制方式，它结合了比例、积分和微分三个部分，通过调节不同的参数可以实现对系统的稳定性和响应速度的控制。

PID控制器简单且易于实现，因此被广泛应用于各个领域的控制系统中。

本文将介绍PID调节方法以及参数优化的技巧。

1. PID调节方法1.1 比例控制（P控制）比例控制是PID调节中的基本部分，它通过比例放大被控量与参考量之间的差异，产生一个控制作用。

P控制可以提高系统的灵敏度和响应速度，缩小稳态误差，但对于系统抗干扰能力较差，容易导致系统不稳定。

1.2 积分控制（I控制）积分控制通过积分被控变量的偏差，使系统对稳态误差做出补偿。

I控制可以消除系统的稳态误差，提高系统的控制精度和稳定性，但过大的积分参数可能导致系统的超调和频率振荡。

1.3 微分控制（D控制）微分控制是通过微分变换被控变量的变化趋势，用来预测系统未来的动态响应。

D控制可以提高系统的响应速度和稳定性，减小超调，但如果微分参数设置不当，可能导致系统的噪声放大和过度补偿。

2. 参数优化技巧2.1 经验法则PID调节中的参数优化可以采用一些经验法则作为初步设置，例如：- 比例参数Kp：根据系统响应速度调整，若Kp过大将导致系统超调，若Kp过小则系统的响应速度较慢。

- 积分参数Ki：根据系统稳态误差调整，若Ki过大将导致系统超调和频率振荡，若Ki过小则无法完全消除稳态误差。

- 微分参数Kd：根据系统的抗干扰能力调整，若Kd过大将导致系统对噪声敏感，若Kd过小则无法有效预测系统未来的动态响应。

2.2 Ziegler-Nichols方法Ziegler-Nichols方法是一种经典的参数整定方法，它通过系统的临界响应特性来确定PID控制器的参数。

具体步骤如下：- 将比例参数Kp设置为零，逐渐增大，直到系统边界振荡的临界增益为Ku。

- 根据临界增益Ku，计算出比例参数Kp为Ku/2，积分时间Ti为临界振荡周期Tu*0.5，微分时间Td为临界振荡周期Tu*0.125。

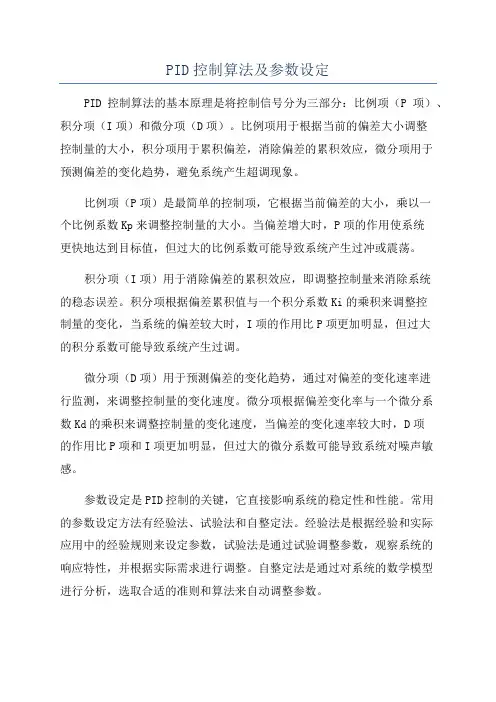

PID控制算法及参数设定PID控制算法的基本原理是将控制信号分为三部分：比例项（P项）、积分项（I项）和微分项（D项）。

比例项用于根据当前的偏差大小调整控制量的大小，积分项用于累积偏差，消除偏差的累积效应，微分项用于预测偏差的变化趋势，避免系统产生超调现象。

比例项（P项）是最简单的控制项，它根据当前偏差的大小，乘以一个比例系数Kp来调整控制量的大小。

当偏差增大时，P项的作用使系统更快地达到目标值，但过大的比例系数可能导致系统产生过冲或震荡。

积分项（I项）用于消除偏差的累积效应，即调整控制量来消除系统的稳态误差。

积分项根据偏差累积值与一个积分系数Ki的乘积来调整控制量的变化，当系统的偏差较大时，I项的作用比P项更加明显，但过大的积分系数可能导致系统产生过调。

微分项（D项）用于预测偏差的变化趋势，通过对偏差的变化速率进行监测，来调整控制量的变化速度。

微分项根据偏差变化率与一个微分系数Kd的乘积来调整控制量的变化速度，当偏差的变化速率较大时，D项的作用比P项和I项更加明显，但过大的微分系数可能导致系统对噪声敏感。

参数设定是PID控制的关键，它直接影响系统的稳定性和性能。

常用的参数设定方法有经验法、试验法和自整定法。

经验法是根据经验和实际应用中的经验规则来设定参数，试验法是通过试验调整参数，观察系统的响应特性，并根据实际需求进行调整。

自整定法是通过对系统的数学模型进行分析，选取合适的准则和算法来自动调整参数。

常用的自整定方法有Ziegler-Nichols法和Chien-Hrones-Reswick 法。

Ziegler-Nichols法是基于试验法的参数设定方法，根据试验的系统响应特性来选取参数。

它通过改变比例增益和积分时间来观察系统的响应，并根据系统的临界稳定度来选择参数。

Chien-Hrones-Reswick法是基于数学模型的参数设定方法，根据系统的数学模型和性能指标来优化参数的选择，以达到最佳控制效果。

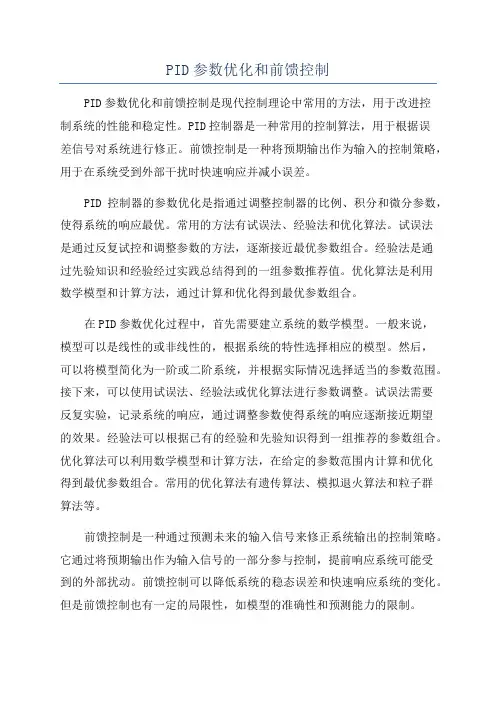

PID参数优化和前馈控制PID参数优化和前馈控制是现代控制理论中常用的方法，用于改进控制系统的性能和稳定性。

PID控制器是一种常用的控制算法，用于根据误差信号对系统进行修正。

前馈控制是一种将预期输出作为输入的控制策略，用于在系统受到外部干扰时快速响应并减小误差。

PID控制器的参数优化是指通过调整控制器的比例、积分和微分参数，使得系统的响应最优。

常用的方法有试误法、经验法和优化算法。

试误法是通过反复试控和调整参数的方法，逐渐接近最优参数组合。

经验法是通过先验知识和经验经过实践总结得到的一组参数推荐值。

优化算法是利用数学模型和计算方法，通过计算和优化得到最优参数组合。

在PID参数优化过程中，首先需要建立系统的数学模型。

一般来说，模型可以是线性的或非线性的，根据系统的特性选择相应的模型。

然后，可以将模型简化为一阶或二阶系统，并根据实际情况选择适当的参数范围。

接下来，可以使用试误法、经验法或优化算法进行参数调整。

试误法需要反复实验，记录系统的响应，通过调整参数使得系统的响应逐渐接近期望的效果。

经验法可以根据已有的经验和先验知识得到一组推荐的参数组合。

优化算法可以利用数学模型和计算方法，在给定的参数范围内计算和优化得到最优参数组合。

常用的优化算法有遗传算法、模拟退火算法和粒子群算法等。

前馈控制是一种通过预测未来的输入信号来修正系统输出的控制策略。

它通过将预期输出作为输入信号的一部分参与控制，提前响应系统可能受到的外部扰动。

前馈控制可以降低系统的稳态误差和快速响应系统的变化。

但是前馈控制也有一定的局限性，如模型的准确性和预测能力的限制。

在前馈控制中，需要通过数学模型和观测信号来进行预测。

首先，需要建立系统的数学模型，包括系统的动态特性和扰动的影响。

然后，根据模型和实时观测到的信号，可以进行预测。

最后，通过与实际输出进行比较，得到修正的控制输入信号。

前馈控制的效果取决于模型的准确性和预测能力，因此模型的选择和参数的确定非常重要。

T13. PID自动控制系统参数整定（化工仪表与自动化，指导教师：卢红梅）实验一：一阶单容上水箱对象特性测试实验实验二：上水箱液位PID整定实验一、实验目的1）、通过实验熟悉单回路反馈控制系统的组成和工作原理。

2）、分析分别用P、PI和PID调节时的过程图形曲线。

3）、定性地研究P、PI和PID调节器的参数对系统性能的影响。

4）、通过实验熟悉单回路反馈控制系统的组成和工作原理。

5）、分析分别用P、PI和PID调节时的过程图形曲线。

6）、定性地研究P、PI和PID调节器的参数对系统性能的影响。

二、实验设备THKJ100-1型过程控制实验装置配置：上位机软件、计算机、RS232-485转换器1只、串口线1根、实验连接线。

型参数为串联釜数N三、实验原理实验一原理：阶跃响应测试法是系统在开环运行条件下，待系统稳定后，通过控制器或其他操作器，手动改变对象的输入信号（阶跃信号）。

同时，记录对象的输出数据或阶跃响应曲线，然后根据已给定对象模型的结构形式，对实验数据进行处理，确定模型中各参数。

实验二原理：图13.1单回路上水箱液位控制系统图13.1为单回路上水箱液位控制系统，单回路调节系统一般指在一个调节对象上用一个调节器来保持一个参数的恒定，而调节器只接受一个测量信号，其输出也只控制一个执行机构。

本系统所要保持的恒定参数是液位的给定高度，即控制的任务是控制上水箱液位等于给定值所要求的高度。

根据控制框图，这是一个闭环反馈单回路液位控制，采用工业智能仪表控制。

当调节方案确定之后，接下来就是整定调节器的参数，一个单回路系统设计安装就绪之后，控制质量的好坏与控制器参数选择有着很大的关系。

合适的控制参数，可以带来满意的控制效果。

反之，控制器参数选择得不合适，则会使控制质量变坏，达不到预期效果。

因此，当一个单回路系统组成好以后，如何整定好控制器参数是一个很重要的实际问题。

一个控制系统设计好以后，系统的投运和参数整定是十分重要的工作。

P是比例，它加快系统的响应速度，提高系统的调节精度。

kp越大，系统的响应速度就越快，系统的调节精度越高，但易产生超调，甚至会导致系统不稳定。

kp取值过小，则会降低调节精度，是响应速度缓慢，从而延长调节时间，使系统静态、动态特性变坏。

I是积分，它消除系统的稳态误差。

ki越大，系统的静态误差消除越快，但ki过大，在响应过程的初期会产生积分饱和现象，从而引起响应过程的较大超调。

若ki过小，将使系统静态误差难以消除，影响系统的调节精度。

D是微分，它改善系统的动态特性，主要是在响应过程中抑制偏差向任何方向的变化，对偏差变化进行提前预报。

但kd过大，会使响应过程提前制动，从而延长调节时间，而且会降低系统的抗干扰性能。

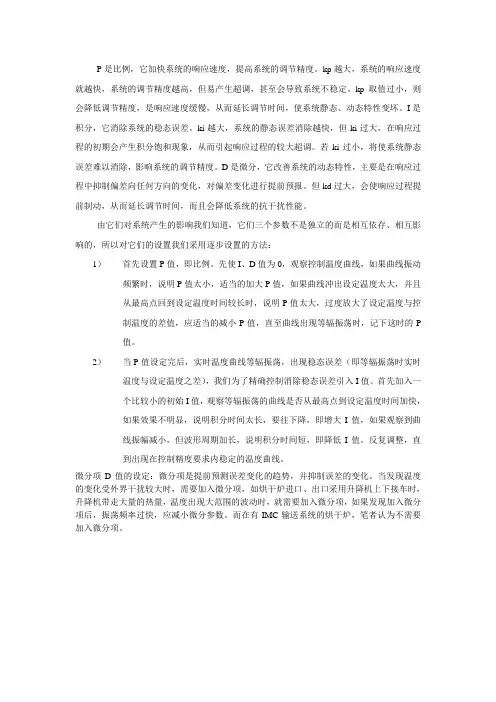

由它们对系统产生的影响我们知道，它们三个参数不是独立的而是相互依存、相互影响的，所以对它们的设置我们采用逐步设置的方法：1）首先设置P值，即比例。

先使I、D值为0，观察控制温度曲线，如果曲线振动频繁时，说明P值太小，适当的加大P值，如果曲线冲出设定温度太大，并且从最高点回到设定温度时间较长时，说明P值太大，过度放大了设定温度与控制温度的差值，应适当的减小P值，直至曲线出现等辐振荡时，记下这时的P值。

2）当P值设定完后，实时温度曲线等辐振荡，出现稳态误差（即等辐振荡时实时温度与设定温度之差），我们为了精确控制消除稳态误差引入I值。

首先加入一个比较小的初始I值，观察等辐振荡的曲线是否从最高点到设定温度时间加快，如果效果不明显，说明积分时间太长，要往下降，即增大I值，如果观察到曲线振幅减小，但波形周期加长，说明积分时间短，即降低I值。

反复调整，直到出现在控制精度要求内稳定的温度曲线。

微分项D值的设定：微分项是提前预测误差变化的趋势，并抑制误差的变化。

当发现温度的变化受外界干扰较大时，需要加入微分项，如烘干炉进口、出口采用升降机上下接车时，升降机带走大量的热量，温度出现大范围的波动时，就需要加入微分项，如果发现加入微分项后，振荡频率过快，应减小微分参数。

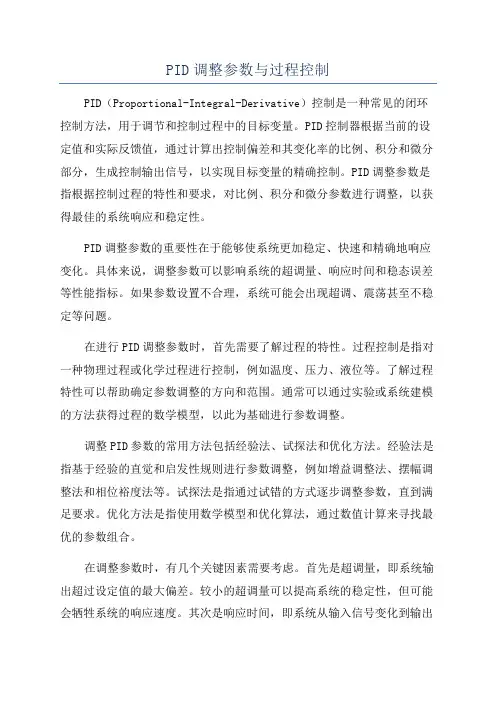

PID调整参数与过程控制PID（Proportional-Integral-Derivative）控制是一种常见的闭环控制方法，用于调节和控制过程中的目标变量。

PID控制器根据当前的设定值和实际反馈值，通过计算出控制偏差和其变化率的比例、积分和微分部分，生成控制输出信号，以实现目标变量的精确控制。

PID调整参数是指根据控制过程的特性和要求，对比例、积分和微分参数进行调整，以获得最佳的系统响应和稳定性。

PID调整参数的重要性在于能够使系统更加稳定、快速和精确地响应变化。

具体来说，调整参数可以影响系统的超调量、响应时间和稳态误差等性能指标。

如果参数设置不合理，系统可能会出现超调、震荡甚至不稳定等问题。

在进行PID调整参数时，首先需要了解过程的特性。

过程控制是指对一种物理过程或化学过程进行控制，例如温度、压力、液位等。

了解过程特性可以帮助确定参数调整的方向和范围。

通常可以通过实验或系统建模的方法获得过程的数学模型，以此为基础进行参数调整。

调整PID参数的常用方法包括经验法、试探法和优化方法。

经验法是指基于经验的直觉和启发性规则进行参数调整，例如增益调整法、摆幅调整法和相位裕度法等。

试探法是指通过试错的方式逐步调整参数，直到满足要求。

优化方法是指使用数学模型和优化算法，通过数值计算来寻找最优的参数组合。

在调整参数时，有几个关键因素需要考虑。

首先是超调量，即系统输出超过设定值的最大偏差。

较小的超调量可以提高系统的稳定性，但可能会牺牲系统的响应速度。

其次是响应时间，即系统从输入信号变化到输出信号稳定的时间。

较短的响应时间可以提高系统的快速性，但可能导致较大的超调。

另外，稳态误差也是需要考虑的因素，即系统在达到稳态后的偏差值。

稳态误差较大可能需要调整控制器的积分参数。

总之，PID调整参数与过程控制密切相关，合理的PID参数可以使系统更稳定、快速和精确地响应目标变量。

调整参数的过程需要经验、实验和优化算法的结合，以获得最佳的控制性能。

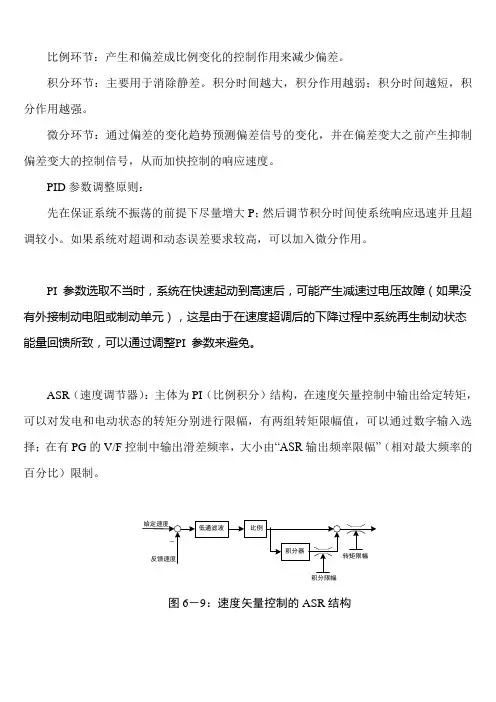

比例环节：产生和偏差成比例变化的控制作用来减少偏差。

积分环节：主要用于消除静差。

积分时间越大，积分作用越弱；积分时间越短，积分作用越强。

微分环节：通过偏差的变化趋势预测偏差信号的变化，并在偏差变大之前产生抑制偏差变大的控制信号，从而加快控制的响应速度。

PID参数调整原则：先在保证系统不振荡的前提下尽量增大P；然后调节积分时间使系统响应迅速并且超调较小。

如果系统对超调和动态误差要求较高，可以加入微分作用。

PI 参数选取不当时，系统在快速起动到高速后，可能产生减速过电压故障（如果没有外接制动电阻或制动单元），这是由于在速度超调后的下降过程中系统再生制动状态能量回馈所致，可以通过调整PI 参数来避免。

ASR（速度调节器）：主体为PI（比例积分）结构，在速度矢量控制中输出给定转矩，可以对发电和电动状态的转矩分别进行限幅，有两组转矩限幅值，可以通过数字输入选择；在有PG的V/F控制中输出滑差频率，大小由“ASR输出频率限幅”（相对最大频率的百分比）限制。

积分限幅图6－9：速度矢量控制的ASR结构积分限幅图6－10：有PG的V/F控制的ASR结构ASR的调整方法：如下图所示，虚线为给定速度（给定频率）的波形，实现为反馈速度（运行频率）的波形。

响应太慢，有静差，减小Ti图6－11：ASR参数调整中的现象和应对措施ASR参数调整原则：先在保证系统不振荡的前提下尽量增大P；然后调节积分时间使系统响应迅速并且超调较小。

ASR的调整方法：选择合适的ASR切换频率；调整高速时的ASR参数使系统高速运行稳定且动态响应好；调整低速时的ASR参数使系统低速运行稳定且动态响应好。

提示：ASR参数不合适使速度超调过大时，速度恢复的减速过程中有可能因能量回馈引起过压。

ASR参数切换功能：如果系统高速和低速带载运行需要不同的ASR参数，可以使用ASR参数切换功能。

ASR有两套比例增益和积分时间参数以满足高速和低速运行的需求。

零速时使用低速参数，ASR切换频率以上用高速参数，在零速到ASR切换频率之间采用高低速参数插值得到，实现参数平滑过渡。

目录1 系统整体分析 (1)2 由参考输入决定的系统类型及误差常数 (2)2.1 P控制器作用下的参考输入分析 (2)2.2 PI控制器作用下的参考输入分析 (3)2.3 PID控制器作用下的参考输入分析 (4)2.4 三种控制器的比较 (5)3 由扰动输入决定的系统类型和误差常数 (7)3.1 P控制器作用下的扰动输入分析 (7)3.2 PI控制器作用下的扰动输入分析 (7)3.3 PID控制器作用下的扰动输入分析 (8)3.4 三种控制器的比较 (9)4在Matlab中的仿真与验证 (10)4.1 未加控制器的系统响应 (10)4.2 加入P控制器后的系统响应 (12)4.3 加入PI控制器后的系统响应 (14)4.4 加入PID控制器后的系统响应 (16)4.5 控制器的性能总结 (18)参考文献 (20)P 、PI 和PID 控制器性能比较１ 系统整体分析二阶系统的结构图如图1所示：图1 二阶系统的结构图可知系统对象模型为)1(5s )1s (1s)(G ++=，系统为单位反馈的情形，)s (D i 为控制器单元，)s (G 为系统对象模型。

可求得系统的输出方程和控制器输出方程分别为： (1) (2)进而得到系统的误差方程为：(3)由已知条件可将系统的传输函数和控制器函数分别写为：(4)19)s (D 1= (5)s 2/119)s (D 2+= (6)19/42/119)s (D 3s s ++= (7)Y2 由参考输入决定的系统类型及误差常数如图1，如果考虑系统的输入只有参考信号，即令W=0，那么系统的误差方程为：E =(8)大部分情况下，参考输入不会是常数，但是如果考虑时间足够长以至系统能够充分进入稳定状态，那么参考输入可以近似地表示成多项式的形式，然后研究不同次数的多项式输入信号对系统的性能影响。

这样，误差常数根据参考输入的次数的不同对应有：阶跃输入下的静态位置误差系数、斜坡输入下的静态速度误差系数和加速度输入下的静态加速度误差系数。

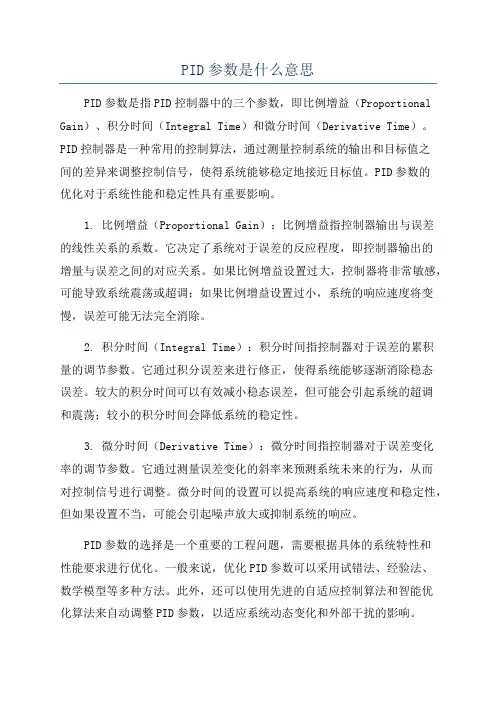

PID参数是什么意思PID参数是指PID控制器中的三个参数，即比例增益（Proportional Gain）、积分时间（Integral Time）和微分时间（Derivative Time）。

PID控制器是一种常用的控制算法，通过测量控制系统的输出和目标值之间的差异来调整控制信号，使得系统能够稳定地接近目标值。

PID参数的优化对于系统性能和稳定性具有重要影响。

1. 比例增益（Proportional Gain）：比例增益指控制器输出与误差的线性关系的系数。

它决定了系统对于误差的反应程度，即控制器输出的增量与误差之间的对应关系。

如果比例增益设置过大，控制器将非常敏感，可能导致系统震荡或超调；如果比例增益设置过小，系统的响应速度将变慢，误差可能无法完全消除。

2. 积分时间（Integral Time）：积分时间指控制器对于误差的累积量的调节参数。

它通过积分误差来进行修正，使得系统能够逐渐消除稳态误差。

较大的积分时间可以有效减小稳态误差，但可能会引起系统的超调和震荡；较小的积分时间会降低系统的稳定性。

3. 微分时间（Derivative Time）：微分时间指控制器对于误差变化率的调节参数。

它通过测量误差变化的斜率来预测系统未来的行为，从而对控制信号进行调整。

微分时间的设置可以提高系统的响应速度和稳定性，但如果设置不当，可能会引起噪声放大或抑制系统的响应。

PID参数的选择是一个重要的工程问题，需要根据具体的系统特性和性能要求进行优化。

一般来说，优化PID参数可以采用试错法、经验法、数学模型等多种方法。

此外，还可以使用先进的自适应控制算法和智能优化算法来自动调整PID参数，以适应系统动态变化和外部干扰的影响。

需要注意的是，PID参数的优化并非一成不变，随着系统运行状态的变化，可能需要重新调整PID参数以保证系统的性能和稳定性。

实际应用中，PID参数的选择往往需要依靠工程师的经验和专业知识，并通过试验和实际运行进行调整和优化。

一阶系统pid参数一阶系统PID参数一阶系统是指具有一阶传递特性的控制系统，它的数学模型可以用一阶微分方程来描述。

PID控制器是一种常用的控制器类型，它可以根据系统的误差信号来调整输出信号，以达到控制系统稳定的目的。

在一阶系统中，PID参数的选择对系统的动态性能和稳定性起着至关重要的作用。

PID参数包括比例系数Kp、积分时间Ti和微分时间Td。

下面将分别介绍这三个参数的作用和选择方法。

比例系数Kp是PID控制器中最基本的参数，它决定了输出信号与误差信号之间的线性关系。

当比例系数过大时，系统的响应速度会加快，但容易引起过冲和震荡现象；当比例系数过小时，系统的响应速度会减慢，导致系统的稳态误差增大。

因此，选择合适的比例系数是很重要的。

一般来说，可以通过试探法或经验法来选择合适的比例系数。

积分时间Ti是PID控制器中的一个重要参数，它用来消除系统的稳态误差。

当积分时间较长时，系统对误差的积累效应较强，可以减小稳态误差；当积分时间较短时，系统对误差的积累效应较弱，稳态误差较大。

选择合适的积分时间可以根据系统的动态性能要求和稳态误差要求进行调整。

微分时间Td是PID控制器中的另一个重要参数，它用来改善系统的动态响应特性。

当微分时间较长时，系统对误差的变化速率的响应较快，可以减小超调量和震荡现象；当微分时间较短时，系统对误差的变化速率的响应较慢，容易引起超调量和震荡现象。

选择合适的微分时间可以根据系统的动态性能要求进行调整。

在实际应用中，选择合适的PID参数是一个复杂的过程，需要考虑系统的动态特性、稳态误差要求、系统的稳定性等因素。

一般来说，可以通过试探法、经验法和优化算法等方法来选择合适的PID参数。

试探法是一种简单直观的选择方法，可以通过不断试探和调整PID 参数来满足系统的要求。

经验法是基于经验总结的选择方法，可以根据不同的系统类型和应用领域来选择合适的PID参数。

优化算法是一种基于数学模型和优化原理的选择方法，可以通过数学计算和优化算法来得到最优的PID参数。

PID控制中P、I、D参数的作用PID( Proportional Integral Derivative)控制是最早发展起来的控制策略之一，由于其算法简单、鲁棒性好和可靠性高，被广泛应用于工业过程控制，尤其适用于可建立精确数学模型的确定性控制系统。

在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称PID控制，又称PID调节，它实际上是一种算法。

1、比例部分：PID是比例、积分、微分的简称，PID控制的难点不是编程，而是控制器的参数整定。

增大比例系数使系统反应灵敏，调节速度加快，并且可以减小稳态误差。

但是比例系数过大会使超调量增大，振荡次数增加，调节时间加长，动态性能变坏，比例系数太大甚至会使闭环系统不稳定。

单纯的比例控制很难保证调节得恰到好处，完全消除误差。

2、积分部分；积分控制相当于根据当时的误差值，周期性地微调电位器的角度，每次调节的角度增量值与当时的误差值成正比。

温度低于设定值时误差为正，积分项增大，使加热电流逐渐增大，反之积分项减小。

因此只要误差不为零，控制器的输出就会因为积分作用而不断变化。

积分调节的“大方向”是正确的，积分项有减小误差的作用。

一直要到系统处于稳定状态，这时误差恒为零，比例部分和微分部分均为零，积分部分才不再变化，并且刚好等于稳态时需要的控制器的输出值，因此积分部分的作用是消除稳态误差，提高控制精度，积分作用一般是必须的。

3、微分部分；闭环控制系统的振荡甚至不稳定的根本原因在于有较大的滞后因素。

因为微分项能预测误差变化的趋势，这种“超前”的作用可以抵消滞后因素的影响。

适当的微分控制作用可以使超调量减小，增加系统的稳定性。

对于有较大的滞后特性的被控对象，如果PI控制的效果不理想，可以考虑增加微分控制，以改善系统在调节过程中的动态特性。

如果将微分时间设置为0，微分部分将不起作用。

微分控制的缺点是对干扰噪声敏感，使系统抑制干扰的能力降低。

为此可在微分部分增加惯性滤波环节。

62. 如何分析PID控制系统的频率响应？ 62、 如何分析 PID 控制系统的频率响应？ 在控制工程领域，PID 控制系统是一种广泛应用且非常重要的控制策略。而要深入理解和优化 PID 控制系统的性能，分析其频率响应是一项关键的任务。频率响应分析能够为我们提供关于系统稳定性、带宽、相位裕度和增益裕度等重要特性的信息，帮助我们更好地设计和调整 PID 控制器的参数。

那么，到底应该如何分析 PID 控制系统的频率响应呢？ 首先，让我们来简单了解一下什么是频率响应。频率响应指的是系统对于不同频率输入信号的响应特性。在数学上，它通常用系统的传递函数在频域中的表示来描述。

对于一个典型的 PID 控制器，其传递函数可以表示为： ＼G_{c}（s) ＝ K_{p} ＋ ＼frac{K_{i}｝｛s} ＋ K_{d}s\ 其中，＼（K_{p}＼） 是比例系数，＼（K_{i}＼） 是积分系数，＼（K_{d}＼） 是微分系数。

接下来，我们将 PID 控制器与被控对象的传递函数相乘，得到整个控制系统的开环传递函数 ＼（G(s)H(s)＼） 。

要获取频率响应，我们可以使用多种方法。其中一种常用的方法是通过实验测量。在实际系统中，我们可以施加不同频率的正弦输入信号，并测量系统的输出响应。通过分析输入和输出信号的幅值比和相位差，我们可以得到系统的频率响应特性。

另一种方法是通过理论计算。利用控制系统的传递函数，使用数学工具如拉普拉斯变换和傅里叶变换，将其转换到频域中进行分析。

在分析频率响应时，有几个关键的指标需要关注。 首先是增益裕度。增益裕度表示系统在增益增大到多少倍时会变得不稳定。一个具有足够增益裕度的系统能够在一定程度的参数变化和外部干扰下保持稳定。

其次是相位裕度。相位裕度反映了系统在相位滞后达到多少度时会不稳定。较大的相位裕度意味着系统具有更好的稳定性和动态响应性能。

带宽也是一个重要的指标。带宽决定了系统能够有效跟踪输入信号的频率范围。较宽的带宽通常意味着系统具有更快的响应速度，但也可能更容易受到噪声的影响。

PID控制及PID算法详细分析1.比例控制（P控制）：比例控制根据被控对象的当前偏差和被控变量的比例关系来计算控制器的输出。

它可以调整控制器对偏差的响应程度。

当偏差较大时，P控制会给出较大的修正量；当偏差较小时，修正量也较小。

比例控制的数学表达式为：\[U(t)=K_p*e(t)\]其中，\(U(t)\)为控制器的输出，\(K_p\)为比例增益，\(e(t)\)为被控变量的偏差。

2.积分控制（I控制）：积分控制根据被控对象历史偏差的累积来计算控制器的输出。

它可以消除稳态误差，即使被控变量达到期望值后仍然能够保持在期望值附近。

积分控制的数学表达式为：\[U(t) = K_i * \int_0^t{e(\tau)d\tau}\]其中，\(K_i\)为积分增益，\(e(\tau)\)为被控变量的偏差，\(\tau\)为积分时间。

3.微分控制（D控制）：微分控制根据被控对象偏差变化的速率来计算控制器的输出。

它可以提高系统的响应速度，并减小超调量。

微分控制的数学表达式为：\[U(t) = K_d * \frac{{de(t)}}{{dt}}\]其中，\(K_d\)为微分增益，\(de(t)/dt\)为被控变量偏差的变化率。

PID算法的输出可以通过上述三个部分的加权和来获得：\[U(t) = K_p * e(t) + K_i * \int_0^t{e(\tau)d\tau} + K_d *\frac{{de(t)}}{{dt}}\]根据被控对象的不同特性，三个部分的权重可以进行调整，以达到最佳的控制效果。

比例增益主要影响控制器的稳定性和超调量；积分增益主要影响系统的稳态误差；微分增益主要影响系统的响应速度和抗干扰能力。

PID控制算法的优点是简单易实现，适用于大多数控制系统。

但它也存在一些缺点，如对参数调整敏感、需要较长时间的试错过程等。

因此，在实际应用中，往往需要对PID控制器进行优化和改进，如采用自适应PID控制、模糊PID控制等方法。

PID参数说明及调整任何闭环控制系统的调节目标是使系统的响应达到快速、准确和稳定的最佳状态。

PID参数正是有针对性地实现这些目标。

增大比例参数P将加快系统的响应，其作用是放大误差的幅值,它能快速影响系统的控制输出值.积分参数I的作用是消除稳态误差．它能对稳定后有累积误差的系统进行误差修整．减小稳态误差。

微分具有超前作用，对于具有滞后的控制系统,引入微分控制,在微分参数D 设置得当的情况下，对于提高系统的动态性能指标，有着显著效果,它可以使系统超调量减小，稳定性增加，动态误差减小.PID控制器参数的调节实例当调速系统的各项基本参数设定后，接下来工作是调整PID参数以取得最理想的控制效果。

以控制目标为恒定转速的柴油机电站的PID调节器为例，具体调节步骤如下：1）比例参数(P)：在保持转速稳定时使用最大比例增益。

增加比例增益直到转速开始波动，然后减小比例增益直到波动停止。

如果一直没有转动波动,则抖动执行器连杆，然后减小比例增益直到波动停止。

但比例增益太大会导致系统转速出现振荡,这时应减小比例增益。

2)积分参数(I)：在保持转速稳定时应使用最大积分增益。

增加积分增益直到转速开始波动，然后减小积分增益直到波动停止。

如果一直没有转速波动．则抖动执行器连杆，然后减小积分增益直到波动停止。

但积分增益太大会导致系统转速出现振荡，这时应减小积分增益.3)微分参数(D）：增加微分增益直到出现反应对负载瞬变有最小的超调量。

但微分增益太大也会导致系统转速出现振荡．这时应减小微分增益。

4)PID调整顺序：调试时，可以先调P，然后是I，最后是D，之后再调P 和I。

如果需要，重复进行1)～3)步骤,直至达到理想的效果。

值得注意的是，比例参数P控制系统响应的快速性，快速作用于输出，着重于“现在”的特性;积分参数I控制系统的准确性，消除“过去”的累积误差：微分参数D，控制系统的稳定性，预测“未来”．具有超前控制作用。

化工PID标准一、引言在化工领域，PID（Proportional-Integral-Derivative）控制是常用的自动控制方法之一。

PID控制通过测量系统的误差，按照比例、积分和微分的方式对控制器的输出进行调整，以使系统的响应更加稳定和准确。

本文将详细介绍化工领域中PID控制的标准。

二、PID控制器的设计1. 比例（P）控制比例控制是PID控制器中最基本的部分。

它根据被控系统的误差与设定值之间的差异，以一定的比例系数调整控制器的输出。

比例控制可以提高系统的响应速度，但可能会导致系统产生过冲或超调现象。

2. 积分（I）控制积分控制用于消除比例控制带来的静差问题。

它通过累积误差并乘以积分时间常数，以调整控制器的输出。

积分控制可以消除系统的静态误差，但过大的积分时间常数可能会导致系统产生振荡。

3. 微分（D）控制微分控制用于抑制系统的超调和振荡现象。

它通过测量误差的变化率并乘以微分时间常数，以调整控制器的输出。

微分控制可以提高系统的稳定性，但过大的微分时间常数可能会导致系统产生噪声放大。

三、PID控制的调参方法PID控制器的性能取决于其参数的选择。

以下是一些常用的PID 参数调节方法：1. 经验法经验法是最简单的调参方法之一。

根据实际经验和试错，手动调整比例、积分和微分参数，直到系统的响应满足要求。

这种方法适用于简单的控制系统，但对于复杂的系统来说可能效果不佳。

2. Ziegler-Nichols法Ziegler-Nichols法是一种经典的PID参数调节方法。

它通过系统的临界增益和临界周期来确定比例、积分和微分参数。

这种方法相对简单，但需要对系统进行实验来获取临界增益和临界周期的数值。

3. 自整定法自整定法是一种基于系统频率响应的参数调节方法。

它通过对系统的频率响应进行分析，自动计算出最佳的PID参数。

这种方法适用于复杂的控制系统，但需要较高的数学和计算机技能。

四、PID控制器的应用领域PID控制器广泛应用于化工领域的各个环节，包括温度控制、压力控制、液位控制等。

PID是比例，积分，微分的缩写。

比例调节作用:是按比例反应系统的偏差，系统一旦出现了偏差，比例调节立即产生调节作用用以减少偏差。

比例作用大，可以加快调节，减少误差，但是过大的比例，使系统的稳定性下降，甚至造成系统的不稳定。

积分调节作用:是使系统消除稳态误差，提高无差度。

因为有误差，积分调节就进行，直至无差，积分调节停止，积分调节输出一常值。

积分作用的强弱取决与积分时间常数Ti，Ti越小，积分作用就越强。

反之Ti大则积分作用弱，加入积分调节可使系统稳定性下降，动态响应变慢。

积分作用常与另两种调节规律结合，组成PI调节器或PID调节器。

微分调节作用:微分作用反映系统偏差信号的变化率，具有预见性，能预见偏差变化的趋势，因此能产生超前的控制作用，在偏差还没有形成之前，已被微分调节作用消除。

因此，可以改善系统的动态性能。

在微分时间选择合适情况下，可以减少超调，减少调节时间。

微分作用对噪声干扰有放大作用，因此过强的加微分调节，对系统抗干扰不利。

此外，微分反应的是变化率，而当输入没有变化时，微分作用输出为零。

微分作用不能单独使用，需要与另外两种调节规律相结合，组成PD或PID控制器。

确定控制器参数数字PID控制器控制参数的选择，可按连续-时间PID参数整定方法进行。

在选择数字PID参数之前，首先应该确定控制器结构。

对允许有静差（或稳态误差）的系统，可以适当选择P或PD控制器，使稳态误差在允许的范围内。

对必须消除稳态误差的系统，应选择包含积分控制的PI或PID控制器。

一般来说，PI、PID和P控制器应用较多。

对于有滞后的对象,往往都加入微分控制。
