消防管道支吊架选型

消防管道支(吊)架的安装方案一、编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制何在管道安装中饰演着主要的角色，它直接关系到管道的承重及观感。

支(吊)架的型式、材质、加工尺寸和创造质量等应切合国家现行相关标准的规定，并按设计要求安装坚固，地点正确。

本工程给排水专业图纸设计说明中要求支( 吊) 架的安装详细做法: 拜见《室内管道支挂及吊架》国标图集03S402 。

因为本场馆状况复杂，我企业依照现场安装状况拟订支(吊)架的安装方案，进行质量控制。

支( 吊)架的安装应按以下规定进行控制:1、立管支架(管卡) 当:楼层高度不大于5m 时，每层一定安装1 个; 当楼层高大于5m 时，每层许多于2 个。

当立管上无支管接出时，支架( 管卡) 安装高度宜距地面1 .。

2、横管吊架(托架):每向来线管段一定设置1 个;直线管段上2个吊架(托架)间的距离不得大于表内的规定。

公称直径50 65 80 100 125 150 200 250 300 350DN(mm)刚性接头挠性接头注:本表合用于非保温管道。

对保温管道应按管道上保温资料分量的影响相应减小吊架的间距。

横管吊架(托架)应设置在接头双侧和三通、四通、弯头、异径管等管件上下游连结接头的双侧。

吊架(托架)与接头的净间距不宜小于150mm 和大于300mm在管道系统中，应在以下地点固定支架(吊架):1、进水立管的底部 ;2、立管接出支管的三通、四通、弯头的部位 ;3、立管因自由长度较长而需要支承立管分量的部位 ;4、横管接出支管与支管接头、三通、四通、弯优等管件连结的部位 ;5、在刚性卡箍接头 500mm 内管道上补加支吊架。

二、 角钢类支吊架的制安1、 龙门式龙门式支吊架资料合用表支架型材 合用管道 倒吊钢板(或者大一军号钢) 膨胀螺栓L30 ×30 ×4L40 ×40 ×5≤ DN25~DN40DN50~DN150 δ=6δ=8 100 × 100110 × 110M8 ×80M10 ×852、座地式30 5~ 10 (依据角钢大小而注：座地式支架安装在室外的地面、天面天 台选定同，的。

P05-D-500/500-20#
编号-型号-L/H-件b材质
适用于支撑管≥DN80,被支撑管≤DN50的相邻管道间的支撑，一般与管托，U型螺栓等元件配合
有A、B、C、D、E、F、G等型式
大小管子相邻且在一定的距离之内
P06水平管道用悬臂支架
P06-A-2-6-16MnR
编号-型号-生根-序号-材质（按表中材质时，可省略）
保温管承重
P09-D-3-5L-100-20/16MnR
编号-型号-生根-序号-管径-材质
C型角钢用于DN≤50管道
D型槽钢用于DN80~150管道
本支架用于DN≤150的垂直保温管道的承重
1型直接焊
2型加垫板焊
3型加设备同材质钢板，贴焊在设备上
保温管导向P09-F-3-5L-100-20/16MnR
此支架也可用作止推支架
P24防接触垫板
P24-200-300—Cr5Mo
编号-管径-L-管材
垫板长度L取标准长度时，省略
适用于合金钢，不锈钢，镀锌等裸管且支承梁宽大于100mm的情况下，它可与P09,P16,P17,P18配合使用。
P25吊架
P25-B-3-100-1000-20#-K
编号-生根-管部型式-管径-L-管材-件K（可选）
适用于DN≤50的管道，
与P17-A管卡配合使用
P04-B-2-1-300/800-1Cr19Ni9
编号-型号-生根-序号-L/H-垫板材质（可省略）
A型¶形
B型形
C型形
D型L形
1型地脚螺栓
2型与设备壳体焊接，所以支架材质与壳体相同
3型，4型生根于钢结构或结构埋件上
P05相邻管道支架（角钢）
(大管支小管)

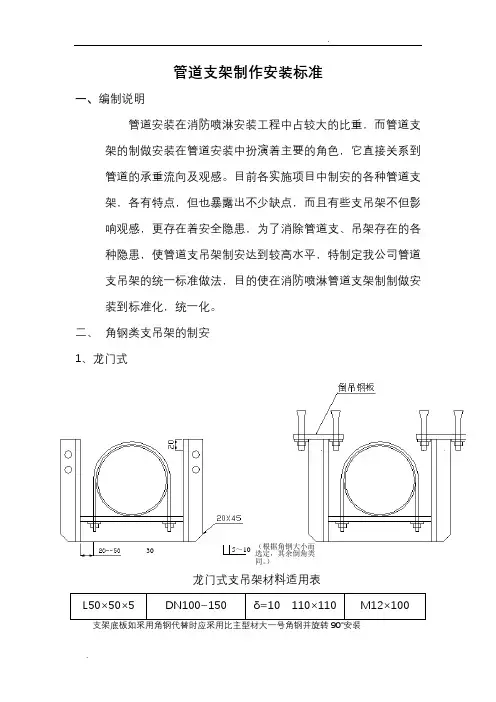

管道支架制作安装标准一、编制说明管道安装在消防喷淋安装工程中占较大的比重，而管道支架的制做安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支、吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防喷淋管道支架制制做安装到标准化，统一化。

二、 角钢类支吊架的制安 1、龙门式龙门式支吊架材料适用表L50×50×5DN100~150δ=10 110×110M12×100305～10 （根据角钢大小而选定，其余倒角类同。

）2、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×3 ≤DN25 M8×80L40×40×4 DN32~DN50 M10×85L50×50×5 DN65~DN80 M10×85三、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30×3 ≤DN25×2 δ=8 100×100 M10×85 L40×40×4 DN32~DN50×2 δ=10 110×110 M10×85 L50×50×5 DN65~DN150×2 δ=10 110×110 M12×100支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装四、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架吊式龙门支架材料适用表吊架型材（托架）吊架型材（立杆）最大支承管道数量支架底板膨胀螺栓10#槽钢L50×50 DN80～DN150×3δ=12 150×150 M12×10010#槽钢10#槽钢DN200～DN250×3δ=12 210×210 M12×120五、水平龙门支架：3030水平龙门支架平面图（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓δ=12 210×210 M12×120 8#槽钢DN125～DN150×2六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）Ⅰ型七、支吊架制作的一些要求。

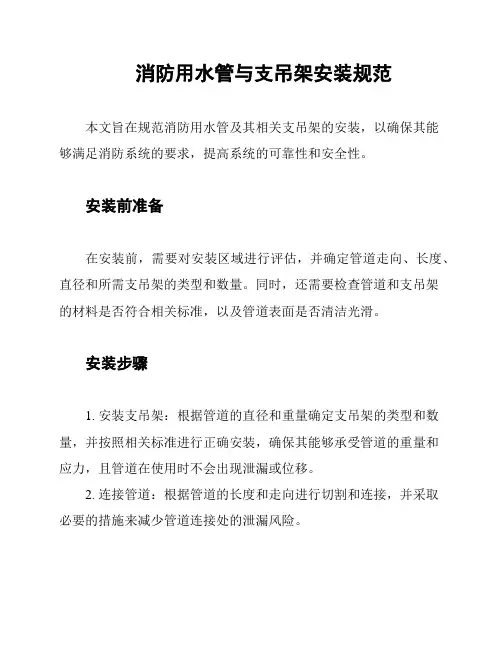

消防用水管与支吊架安装规范
本文旨在规范消防用水管及其相关支吊架的安装，以确保其能
够满足消防系统的要求，提高系统的可靠性和安全性。

安装前准备
在安装前，需要对安装区域进行评估，并确定管道走向、长度、直径和所需支吊架的类型和数量。

同时，还需要检查管道和支吊架
的材料是否符合相关标准，以及管道表面是否清洁光滑。

安装步骤
1. 安装支吊架：根据管道的直径和重量确定支吊架的类型和数量，并按照相关标准进行正确安装，确保其能够承受管道的重量和
应力，且管道在使用时不会出现泄漏或位移。

2. 连接管道：根据管道的长度和走向进行切割和连接，并采取
必要的措施来减少管道连接处的泄漏风险。

3. 安装管道：根据设计图纸进行管道的布局，并按照相关标准进行正确安装，确保管道的走向符合设计要求，并采取适当的措施避免管道的振动或位移。

安装注意事项
1. 所有管道和支吊架的安装应当严格按照相关标准进行，不得随意更改或省略。

2. 管道和支吊架应当定期进行检查，发现问题及时处理。

3. 在进行热水管道的安装时，应当特别注意其与其他管道和材料的隔离和保护，防止管道变形或泄漏。

结论
消防用水管及其相关支吊架的正确安装对于消防系统的正常运行至关重要。

在安装前应进行充分的准备和评估，并严格按照相关标准进行安装。

在使用过程中，应定期进行检查和维护，及时发现和处理问题，以确保系统的可靠性和安全性。
