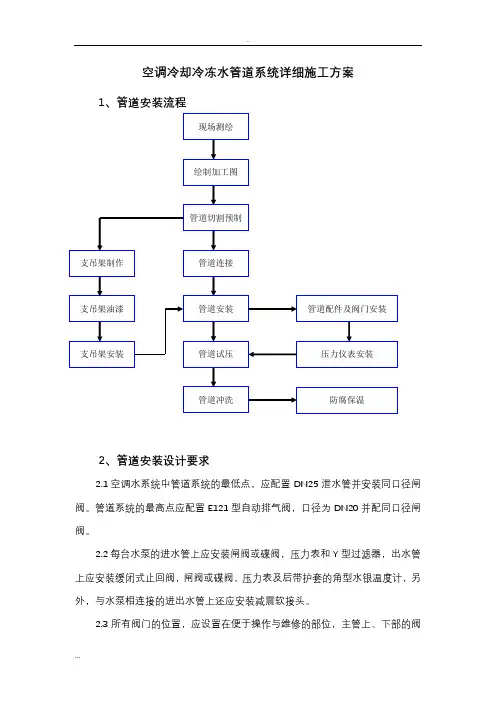

空调冷却冷冻水管道系统详细施工方案设计

空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。

管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。

2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。

2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。

2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。

2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。

2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。

2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。

2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。

每隔40m设置一个。

波纹补偿伸缩器为轴向压式波纹补偿器。

2.9冷水管道在穿越墙身和楼板时，保温层不应连续，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。

2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。

2.11穿越沉降或变形缝处的水管应设置金属软管连接。

2.12空调立管穿楼板时，应设套管。

安装在楼板的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。

2.14除地下一层车库局部管道明装外，所有管道暗装设于吊顶。

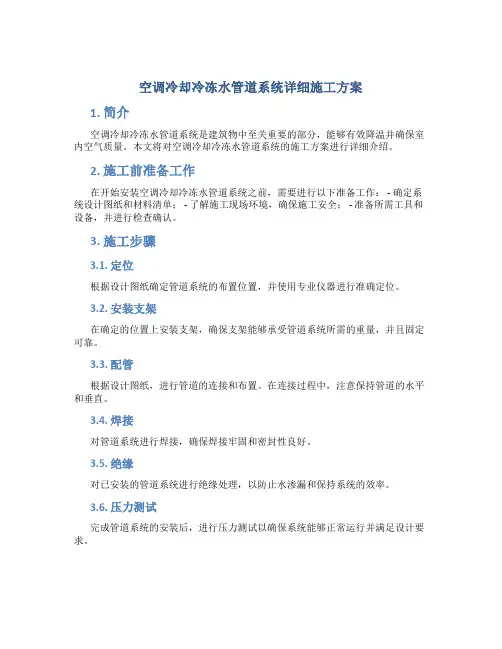

空调冷却冷冻水管道系统详细施工方案
1. 简介
空调冷却冷冻水管道系统是建筑物中至关重要的部分，能够有效降温并确保室内空气质量。

本文将对空调冷却冷冻水管道系统的施工方案进行详细介绍。

2. 施工前准备工作
在开始安装空调冷却冷冻水管道系统之前，需要进行以下准备工作： - 确定系统设计图纸和材料清单； - 了解施工现场环境，确保施工安全； - 准备所需工具和设备，并进行检查确认。

3. 施工步骤
3.1. 定位
根据设计图纸确定管道系统的布置位置，并使用专业仪器进行准确定位。

3.2. 安装支架
在确定的位置上安装支架，确保支架能够承受管道系统所需的重量，并且固定可靠。

3.3. 配管
根据设计图纸，进行管道的连接和布置。

在连接过程中，注意保持管道的水平和垂直。

3.4. 焊接
对管道系统进行焊接，确保焊接牢固和密封性良好。

3.5. 绝缘
对已安装的管道系统进行绝缘处理，以防止水渗漏和保持系统的效率。

3.6. 压力测试
完成管道系统的安装后，进行压力测试以确保系统能够正常运行并满足设计要求。

4. 施工注意事项
在施工过程中，需要注意以下事项： - 确保施工人员具有相关的证书和经验； - 严格按照设计图纸和规范进行施工； - 注意施工现场的安全和整洁； - 定期检查管道系统的工作状态，确保系统正常运行。

5. 总结
空调冷却冷冻水管道系统的施工是一项复杂的工程，需要专业知识和技能。

通过严谨的施工方案和严格的执行，可以确保管道系统的质量和安全性，从而有效提高建筑物的空调效率和舒适度。

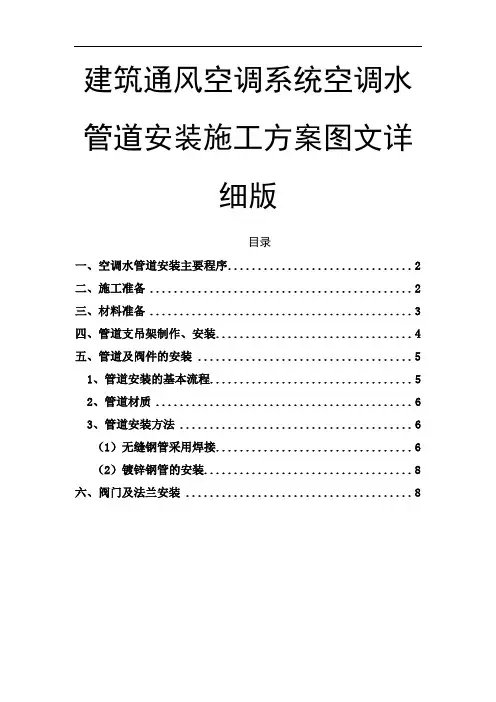

建筑通风空调系统空调水管道安装施工方案图文详细版目录一、空调水管道安装主要程序 (2)二、施工准备 (2)三、材料准备 (3)四、管道支吊架制作、安装 (4)五、管道及阀件的安装 (5)1、管道安装的基本流程 (5)2、管道材质 (6)3、管道安装方法 (6)（1）无缝钢管采用焊接 (6)（2）镀锌钢管的安装 (8)六、阀门及法兰安装 (8)一、空调水管道安装主要程序本工程空调水包括冷冻水系统、冷凝水系统、冷却水系统及冷媒管等系统。

冷冻水管道和冷却水管道采用无缝钢管管材，采取焊接连接，与风机盘管的管件连接采用丝接，风机盘管的软连接采用紫铜管，采用黄铜管件喇叭口连接；冷凝水管道采用镀锌钢管，丝扣连接；冷媒管为紫铜管，钎焊连接。

管道安装的主要工序如下：二、施工准备1）管道安装前，参与施工的技术人员和操作工人必须认真识读设计图纸及其技术说明文件，明确设计意图，了解设计要求。

2）管道技术专业工程师应参加由设计院、业主、监理单位联合组织的图纸会审，从施工操作的可行性、方便性、安全性提出意见和建议，并接受设计单位技术交底，监理单位工程监理交底，办理图纸会审手续，作为今后施工的重要依据。

3）管道技术专业工程师根据设计图纸、工程量大小、工程复杂程度、工程施工和技术难点，以及业主对工程的要求，编制详细的管道专业工程施工方案和重点、难点、关键过程及特殊过程专题施工作业方案，并审定最佳方案。

在施工方案中，对管道工程的施工进度网络，操作程序和施工方法、工程技术、质量、安全、施工目标等进行明确地规定。

4）施工前，管道专业工程师根据设计图纸、施工方案、施工验收规范，对参与管道工程的现场操作人员进行工程技术交底和质量安全交底，并办理管道施工交底手续。

5）施工前，会同土建施工单位、建设单位，按设计图纸、管道施工规范验收。

土建构件、预留孔洞、预埋件、有关的沟槽，办理确认签证手续，为下一步管道的安装打下良好的基础。

6）施工前，按管道工程的机具配置计划，优化配置好各种施工机具，做好施工机具的准备工作。

空调水管系统施工方案一、引言空调水管系统在建筑物中扮演着至关重要的角色，它们负责热量的传递与分配，直接影响空调系统的运行效率和效果。

为了确保空调系统的稳定运行，施工方案的制定至关重要。

二、施工准备2.1 材料准备•管道：选用质量好、耐压性强的管道材料，确保管道的稳定性与安全性。

•接头、阀门等附件：选择耐腐蚀、密封性好的配件，确保系统的完整性。

•绝缘材料：对水管系统进行绝缘处理，提高系统的效率和保温性能。

2.2 工具准备•管道切割工具、焊接设备等工具。

•测量工具，如水平仪、卷尺等，保证施工精度。

三、施工步骤3.1 环境准备在施工前，需对施工环境进行清理，确保施工区域干净整洁，方便施工操作。

3.2 布置管线根据设计图纸，布置好管道的走向和连接位置，确保管道的衔接紧密。

3.3 切割管道根据设计要求，使用管道切割工具对管道进行切割，确保切口平整，保证管道的连接质量。

3.4 焊接连接使用焊接设备对管道进行焊接连接，注意保持焊接接头的质量和密封性，避免漏水等问题。

3.5 安装配件根据设计要求，安装好阀门、接头等配件，确保系统的完整性和稳定性。

3.6 绝缘处理对水管系统进行绝缘处理，提高系统的保温性能，减少能量损耗。

四、施工质量控制4.1 检测在施工完成后，对管道系统进行检测，确保系统的连接质量与密封性，防止漏水现象发生。

4.2 清洁清理施工现场，清除多余的垃圾与杂物，保持施工区域整洁。

五、总结空调水管系统的施工方案是确保空调系统正常运行的重要保障。

通过合理的施工准备、施工步骤和施工质量控制，可以保证空调水管系统的稳定性与安全性。

在实际施工过程中，施工人员需要严格遵守操作规程，提高施工质量，确保系统的正常运行。

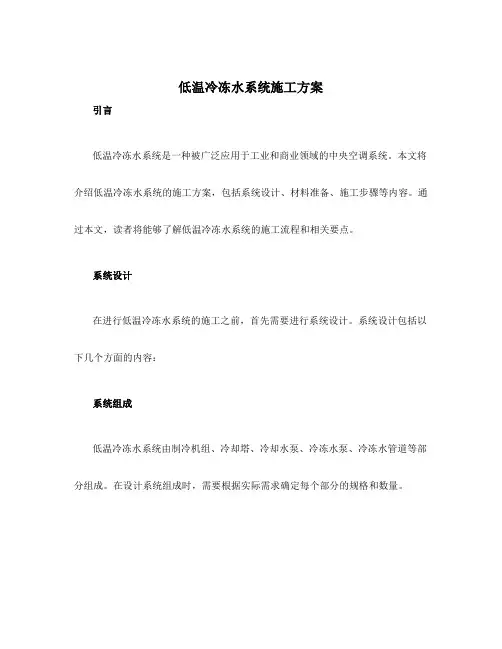

低温冷冻水系统施工方案引言低温冷冻水系统是一种被广泛应用于工业和商业领域的中央空调系统。

本文将介绍低温冷冻水系统的施工方案，包括系统设计、材料准备、施工步骤等内容。

通过本文，读者将能够了解低温冷冻水系统的施工流程和相关要点。

系统设计在进行低温冷冻水系统的施工之前，首先需要进行系统设计。

系统设计包括以下几个方面的内容：系统组成低温冷冻水系统由制冷机组、冷却塔、冷却水泵、冷冻水泵、冷冻水管道等部分组成。

在设计系统组成时，需要根据实际需求确定每个部分的规格和数量。

管道布局低温冷冻水系统的管道布局需要符合工程要求和设计标准。

一般而言，主要管道应设在建筑的地下室或楼顶，以便安装和维修。

此外，管道之间也需要预留足够的间距，方便日后的维护和调整。

控制系统低温冷冻水系统的控制系统需要能够实现自动控制和调节。

通常，控制系统由计算机控制中心、传感器、执行器等组成。

在设计控制系统时，需要考虑到系统的安全性、可靠性和稳定性。

材料准备在开始施工之前，需要准备好所需的材料和设备。

以下是常用的施工材料和设备：•管道及配件：包括冷冻水管道、接头、法兰、阀门等。

•绝缘材料：用于保温和隔热，如玻璃棉、聚氨酯等。

•冷冻水泵、冷却水泵：用于输送冷冻水和冷却水。

•制冷机组和冷却塔：主要承担冷冻水的制冷和冷却作用。

•控制系统设备：包括计算机控制中心、传感器、执行器等。

施工步骤下面是低温冷冻水系统的一般施工步骤：1. 整体布局首先，根据系统设计，确定管道的整体布局和位置。

通常情况下，主要管道应设在地下室或楼顶，以方便安装和维修。

2. 安装冷冻水管道按照设计要求，安装冷冻水管道。

安装时需要注意管道的连接方式、支撑方式和密封性能。

3. 安装冷却水管道同样地，按照设计要求，安装冷却水管道。

安装时需要考虑冷却水管道与冷冻水管道的连接方式和交叉点的处理。

4. 安装制冷机组和冷却塔安装制冷机组和冷却塔，根据设计要求进行连接和固定。

同时，需要注意机组和冷却塔的放置位置和通风要求。

一、工程概况本工程为某大型综合公共建筑，总建筑面积为367,679平方米，建筑高度为450米。

工程包括甲级办公楼、精品特色酒店、豪华单层及高端复式酒店式公寓等高端物业。

地下四层，主要功能为停车库、设备站房以及后勤用房。

地上分为T1、T2、T3三部分，其中T1为超高层塔楼综合体，地上总层数为90层（包括屋顶设备层为94层），T2为板式高层裙房公寓，地上13层，T3为南部独立的商业裙房，地上3层。

二、空调水系统设计要求1. 冷热源：本工程冷热源分别由设在地下室的制冷机房和锅炉房提供，夏季提供7～12冷冻水；冬季空调热源由地源热泵系统提供。

2. 空调水系统：空调水系统分为冷冻水系统和热水系统，冷冻水系统采用电制冷离心式冷水机组，热水系统采用地源热泵系统。

3. 系统分区：根据建筑功能分区，空调水系统分为T1办公、T1公寓、T1酒店、T3商业裙房四个区域。

4. 供回水温度：冷冻水供回水温度为5.5/11.5℃，热水供回水温度为45/40℃。

三、施工方案1. 施工准备（1）施工图纸及资料：熟悉施工图纸及设计资料，明确系统分区、设备规格、管道布置等。

（2）施工队伍：组织具有丰富经验的施工队伍，明确各工种人员职责。

（3）施工材料：准备符合设计要求的管道、阀门、水泵、管件等材料。

2. 施工流程（1）管道安装：按照设计要求，对管道进行切割、预制、连接，确保管道安装质量。

（2）设备安装：根据设计要求，安装水泵、阀门、管件等设备，并进行调试。

（3）试压：对管道系统进行试压，确保管道系统无泄漏。

（4）冲洗：对管道系统进行冲洗，去除管道内的杂质。

（5）保温：对管道系统进行保温，防止热量损失。

3. 施工要点（1）管道安装：严格按照设计要求，确保管道安装位置、高度、间距等符合要求。

（2）设备安装：设备安装位置要符合设计要求，确保设备运行稳定。

（3）试压：试压压力应符合设计要求，确保管道系统无泄漏。

（4）冲洗：冲洗时要确保管道内无杂质，防止影响系统运行。

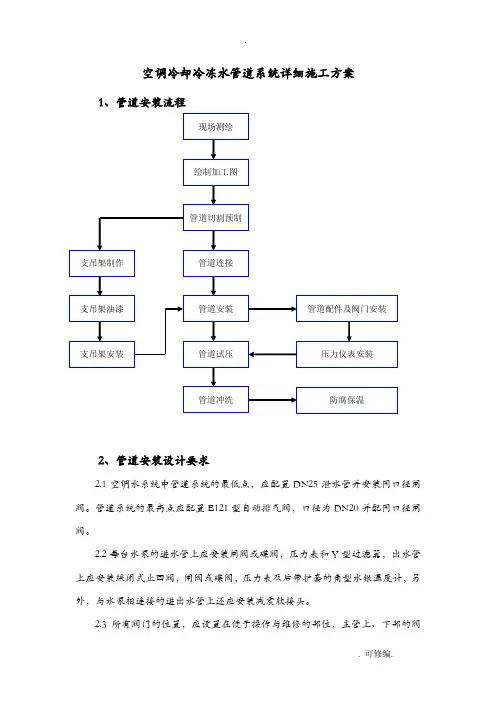

空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。

管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。

2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。

2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。

2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。

2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。

2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。

2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。

2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。

每隔40m设置一个。

波纹补偿伸缩器为轴向内压式波纹补偿器。

2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。

2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。

2.11穿越沉降或变形缝处的水管应设置金属软管连接。

2.12空调立管穿楼板时，应设套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。

2.14除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。

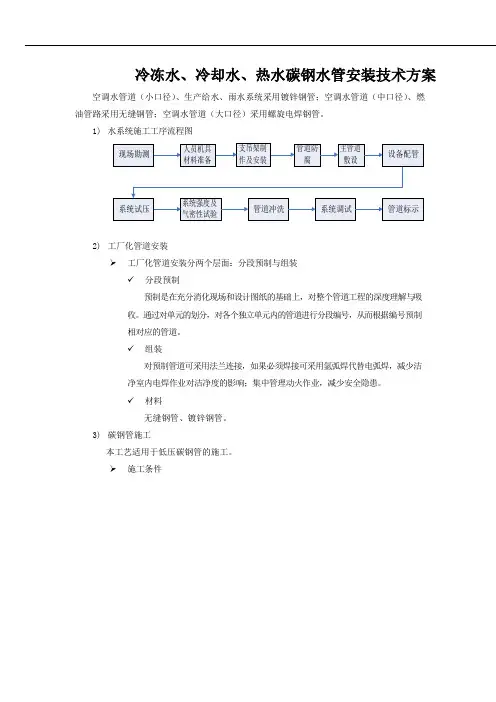

冷冻水、冷却水、热水碳钢水管安装技术方案空调水管道（小口径）、生产给水、雨水系统采用镀锌钢管；空调水管道（中口径）、燃油管路采用无缝钢管；空调水管道（大口径）采用螺旋电焊钢管。

1)水系统施工工序流程图2)工厂化管道安装➢工厂化管道安装分两个层面：分段预制与组装✓分段预制预制是在充分消化现场和设计图纸的基础上，对整个管道工程的深度理解与吸收。

通过对单元的划分，对各个独立单元内的管道进行分段编号，从而根据编号预制相对应的管道。

✓组装对预制管道可采用法兰连接，如果必须焊接可采用氩弧焊代替电弧焊，减少洁净室内电焊作业对洁净度的影响；集中管理动火作业，减少安全隐患。

✓材料无缝钢管、镀锌钢管。

3)碳钢管施工本工艺适用于低压碳钢管的施工。

➢施工条件✓施工环境要求在防雨、干燥、通风的地方，不得靠近热源和可燃气体。

✓施工人员必须持有市质量技术监督局颁发的压力管道焊工考试合格证。

➢工机具及材料✓焊机每台焊机应有足够的容量，应装有与设备功率相匹配的电流表和电压表，并有良好的工作状态，能灵活调节电流，且应可靠接地。

根据母材选用的焊条（如：E4303）可选用交流、或直流两用焊机，一般选用交流焊机，焊机型号：Bx3-300 型。

✓焊条烘干箱，焊条保温筒安装现场必须有焊条烘干箱，必须有焊条保温筒。

✓管材管材的选用应符合 GB/T8163《流体输送用无缝钢管》和 GB/T3091-2001 《低压流体输送用焊接钢管》。

管道的选择应该有制造厂的质量合格证，压力试验报告等；现场检查壁厚，真圆度，腐蚀度。

✓电焊条电焊条应符合 GB/T5117-95、GBT5118-95 规定；电焊条应有制造厂的质量合格证；电焊条的选择应根据母材化学成份、力学性能和焊接接头的抗裂性能、焊前预热、焊后热处理以及使用条件等综合考虑。

酸性焊条烘干温度为 150～ 200℃，碱性焊条烘干温度为 350～400℃。

烘干时间为 l—2 小时，不得骤冷骤热，并做好相应的记录。

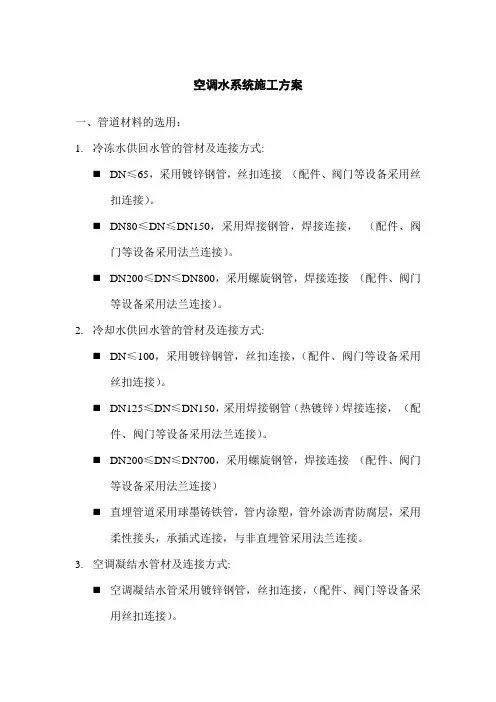

空调水系统施工方案一、管道材料的选用：1.冷冻水供回水管的管材及连接方式:⏹DN≤65，采用镀锌钢管，丝扣连接（配件、阀门等设备采用丝扣连接）。

⏹DN80≤DN≤DN150，采用焊接钢管，焊接连接，（配件、阀门等设备采用法兰连接）。

⏹DN200≤DN≤DN800，采用螺旋钢管，焊接连接（配件、阀门等设备采用法兰连接）。

2.冷却水供回水管的管材及连接方式:⏹DN≤100，采用镀锌钢管，丝扣连接，（配件、阀门等设备采用丝扣连接）。

⏹DN125≤DN≤DN150，采用焊接钢管（热镀锌）焊接连接，（配件、阀门等设备采用法兰连接）。

⏹DN200≤DN≤DN700，采用螺旋钢管，焊接连接（配件、阀门等设备采用法兰连接）⏹直埋管道采用球墨铸铁管，管内涂塑，管外涂沥青防腐层，采用柔性接头，承插式连接，与非直埋管采用法兰连接。

3.空调凝结水管材及连接方式:⏹空调凝结水管采用镀锌钢管，丝扣连接，（配件、阀门等设备采用丝扣连接）。

二、管道套管：在管道穿墙壁和楼板时，均设置刚性套管。

套管有足够的尺寸，以保证穿过墙壁的管道能自由移动。

穿过外墙的管道套管采用刚性防水套管，管道与隔热层之间采用软的、不沉降的防水树胶覆合物完全填塞，以保证气密。

在管道穿过防火墙和地板时，采用厚度为6mm法兰的金属防火板焊在该管子的周围，并位于地板/墙壁厚度的中心，该法兰的直径与管道套管的内径相同。

三、管道支撑及预埋件（一）、管道支撑1.对用于室内的所有的吊架、杆、夹子、防护挡板，金属框架支撑部件和辅助的吊架用镀锌件。

2.管道支吊架安装固定前，要进行标高和坡降测量并放线。

使用的吊杆，其垂直调节距离最小为40mm。

3.管道支、吊、托架安装时，除特殊注明外，均应设置固定支架。

固定支架要牢固地固定在建筑的梁、柱、板等处。

4.所有被支撑的管道须用卡箍固定在支架上，接触良好，固定牢靠，防止产生不相称的应力。

5.在排列有两个或两个以上的水平管道的地方，可使用梯形吊架代替独立的吊架。

空调冷冻水管道设计本次设计制冷机房独立设置，分出的冷冻水管分别送入各新风机组及各末端设备。

8.1空调冷却水系统设计8.1.1设计原则1. 空调管路系统应具备足够的输送能力；2. 合理布置管道，管道的布置要尽可能地选用同程式系统，易于保持环路的水力稳定性；3. 确定系统的管径时，应保证能输送设计流量，并使阻力损失和水流噪声小，以获得经济合理的效果。

同时设计中要杜绝大流量小温差问题；4. 设计中，应进行严格的水力计算，以确保各个环路之间符合水力平衡要求，式空调水系统在实际运行中有良好的水力工况和热力工况；5. 空调管路系统应能满足中央空调部分符合时的调节要求；6. 空调管路系统设计中要尽可能多地采用节能技术措施；7. 管路系统选用的管材、配件要符合有关的规范要求；8.管路系统设计中要注意便于维修管理，操作、调节方便。

8.1.2系统水力计算过程水系统计算步骤如下：1.布置制冷机房，确定冷冻水走向及水路附件。

并画出水系统轴测图。

2.根据推荐流速和流量确定各管路管径，并计算实际流速。

3.计算水管路沿程阻力和局部阻力，最后选择冷水泵。

阻力的计算1.流量计算)-(h g p t t c QW =kg/s （8—1）式中 W ——水流量，kg/s ；Q ——设备所需提供的冷量，kW ； t g ——供水温度，℃； T h ——回水温度，℃；c p ——水定压比热，kJ/(kg ·℃)，常温时c ＝4.1868；kJ/（kg ·℃）。

2.管径的确定实际管径可由下式计算：πυ4Wd =m （8—2） 式中 d ——水管管径，m ；W ——水流量，m 3/s ； υ——水流速，m/s ；一般水系统中管内水流速按表8－1中的推荐值选取。

表8—1管径及相应的流速管径/mm 15 20 25 32 40 50 65 80 100 125闭式系统 0.3-0.5 0.5-0.6 0.6-0.7 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.3-1.8 1.5-2.0 开式系统0.3-0.4 0.4-0.6 0.5-0.6 0.6-0.8 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.4-1.8 由式8－2算出实际管径后，可按文献[1]表10－2选取与算出的实际管径相近的标准管径，之后可算出实际流速。

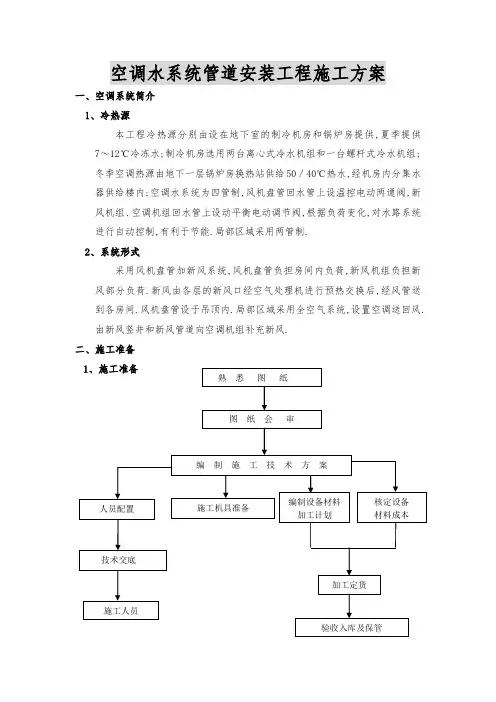

空调水系统管道安装工程施工方案一、空调系统简介1、冷热源本工程冷热源分别由设在地下室的制冷机房和锅炉房提供,夏季提供7～12℃冷冻水;制冷机房选用两台离心式冷水机组和一台螺杆式冷水机组;冬季空调热源由地下一层锅炉房换热站供给50／40℃热水,经机房内分集水器供给楼内;空调水系统为四管制,风机盘管回水管上设温控电动两通阀,新风机组、空调机组回水管上设动平衡电动调节阀,根据负荷变化,对水路系统进行自动控制,有利于节能.局部区域采用两管制.2、系统形式采用风机盘管加新风系统,风机盘管负担房间内负荷,新风机组负担新风部分负荷.新风由各层的新风口经空气处理机进行预热交换后,经风管送到各房间.风机盘管设于吊顶内.局部区域采用全空气系统,设置空调送回风.由新风竖井和新风管道向空调机组补充新风.二、施工准备2、施工物资准备材料、设备、配件、制品、机具是保证施工顺利进行的物资基础,这些物资准备工作必须在工程开工之前完成.根据各种物资的需要量计划,分别落实货源,安排运输和储备,使其满足连续施工的要求.A、物资准备工作程序:(如流程图)B、施工材料进场计划空调专业主要材料进场计划表:3、主要施工机械计划主要施工机械设备计划表: 表3.7三、管道安装1、主要施工程序管道安装总原则:先预制后安装,先干管后支管,先立管后水平管,先高处后低处,先里后外,先系统试压后冲洗,最后进行防腐、保温及隐蔽验收.主要施工程序:施工准备－→预留、预埋－→材料的采购、检验及保管－→管道预制－→管道放线－→支吊架制作、安装－→管道及附件安装－→管道试压、清洗及吹扫－→管道防腐－→管道保温及刷标识漆－→系统调试2、主要施工方法及技术要求:A、施工准备:a)施工前认真熟悉图纸和相应的规范,进行图纸会审.仔细阅读并理解设计说明中关于空调水管道的所有内容,与图纸内容有无冲突之处,系统流程图与平面、剖面图有无不符之处,设计要求与现行的施工规范有无差别等.熟悉管道的分布、走向、坡度、标高,并主动与结构、装饰、通风、给排水、电气专业核对空间使用情况,及时提出存在的问题并做好图纸会审记录.b)编制施工进度计划、材料进场计划及作业指导书;c)对施工班组进行施工技术交底,方式是书面交底和口头交底,使班组明确施工任务、工期、质量要求及操作工艺.交底可根据进度进行多次,随时指导班组最好地完成安装任务.d)根据现场情况配置机械设备,计量器具及劳动力计划.B、材料采购、进场、检验及保管程序如下:材料需用量计划→购计划→材料入库前的检查→入库→出库自检→二次搬运→使用前的班组自检→使用a)所用管材必须具有质量证明书、合格证等资料,阀门等管道附件本体上必须有完好无损的铭牌.b)管道和管件进入现场经自检合格后,及时填写材质报检单,向监理工程师报验,经检查合格后,方可使用.c)进场的材料堆放整齐,规格、型号、材质要分清,每一种材料必须挂牌,注明规格、名称、材质并建立台帐,做到账、物、卡相符,收发手续完整.堆放中要有防止管材变形的措施,不能堆码过高.d)管道、管件、阀门等在搬运、安装过程中要轻拿轻放,禁止扔摔等方式搬运.C、管道在验收及使用前进行外观检查,其表面符合下列要求:a)无裂纹、缩孔、夹渣、重皮等缺陷;b)无超过壁厚负偏差的锈蚀、凹陷及其他机械损伤;c)有材质证明或标记.d)阀门的型号、规格符合图纸及设计要求,安装前从每批中抽查10％进行强度和严密性试验,在主干管上起截断作用的阀门逐个进行试验,并报监理验收.同时阀门的操作机构必须开启灵活.如右图3、管道预制:A、为了提高施工效率,加快施工进度,保证施工质量,在熟悉图纸及现场的基础上,根据工程进度计划的要求组织安排,在预制场地集中进行预制.本工程可集中预制范围如下:a)风机盘管的配管(设备数量多,管件和阀件丝扣连接口多)b)水泵和冷水机组的配管(附件和接口较密集)c)空调机和新风机的配管(设备数量多,管路相似)d)换热器的配管连接e)干管施工中与管件连接(弯头、法兰、变径)要尽量以活口形式在地面预制.B、预制程序C、技术要求及施工方法预制前先按设计图纸设计的管线,确定可行的具体的预制件品种及长度:预制的半成品要标注清楚编号,分批分类存放,运输和安装过程中要注意保护预制件,以便对号安装正确.根据图纸设计的材质、管径和壁厚,进行钢管的预先选择和检验,矫正管材的平直度,整修管口.采用砂轮切割机与割管机切割,管子切割时注意切口的位置,管子端面要求平整,无裂纹、无毛刺.为了尽量减少固定焊口的焊接量,将钢管及管件(成品供应)在地面预制成管道组成件,管道组成件预制的深度以方便运输和吊装为宜.D、焊接:壁厚＞4毫米要开坡口(坡口型式见下表),开坡口使用坡口机,需除净表面氧化层,坡口不得有裂纹、夹层等缺陷,坡口内外表面要清理干净;管道焊缝应有加强面高度和遮盖面宽度,具体尺寸见下表.焊缝处不得有裂纹、夹渣、气孔、砂眼等缺陷;焊缝尺寸要求:坡口尺寸要求:管道坡口要求表面整齐、光洁,不合格的管口不得进行对口焊接.管道对口时外壁必须平齐,用钢直尺紧靠一侧管道外表面,在距焊口200米另一侧管道外表面处测量,管道与管件之间的对口,也要做到外壁平齐.钢管对好口后进行点固焊,点固焊与第一层焊接厚度一致,但不超过管壁厚的70％,其焊缝根部必须焊透,点焊位置均匀对称.采用多层焊时,在焊下一层之前,将上一层的焊渣及金属飞溅物清理干净.各层引弧点和熄弧点均错开2O米米.焊缝均焊满,焊接后立刻将焊缝上的焊渣、氧化物清除.焊缝外观检验:焊缝表面须完整,高度不低于母材表面并与母材圆滑过度,焊缝宽度超出坡口边缘2～3米.E、法兰连接:法兰与管道焊接连接时,插入法兰盘的管子端部距法兰盘内端面为管壁厚度的1．3～1．5倍,便于焊接.焊接法兰时,保证管子与法兰端面垂直,里外施焊.法兰的衬垫不得突入管内,紧固螺栓要按对称十字形顺序,分两次或三次拧紧,保证法兰衬垫受力均匀,同时保证法兰的严密性,拧紧后以露出螺母两扣螺纹为宜.F、丝接:管子丝扣采用机械套丝,管径DN32米以上要分两次进行套丝,不可一次套成,管子螺纹要规整,不得有断丝或缺丝现象.安装螺纹管件要按旋转方向一次装好,不得倒向.安装后,外露2～3扣螺纹,并清除剩余填料,对外露螺纹涂樟丹防锈漆防腐.管道螺纹连接时,在管子的外螺纹与管件或阀件的内螺纹之间加油麻,先将麻丝抖松成薄而均匀的纤维,从螺纹的第二扣开始沿螺纹方向进行缠绕,缠绕好后表面沿螺纹方向涂白厚漆,然后拧上管件,再用管钳收紧.填料缠绕要适当,不得把厚漆、麻丝从管端下垂挤入管腔,以免堵塞管路.G、沟槽式卡箍连接:a)沟槽连接安装工艺流程:b)管道沟槽加工步骤如下:7 检查检查压好的沟槽尺寸,如不符合规定,再微调,进行第二次压槽,再一次检查沟槽尺寸,以达到规定的标准尺寸.4、管道放线A、放线程序:B、管道放线由总管到干管再到支管放线定位,放线前逐层进行细部会审,使各管线互不交叉,同时留出保温及其它操作空间.C、空调水管道在室内安装以建筑轴线定位,同时又以墙柱为依托.定位时,按施工图确定的走向和轴线位置,在墙(柱)上弹画出管道安装的定位坡度线,冷热水及凝结水管道坡度按照图纸标注执行;坡度线宜取管底标高作为管道坡度的基准.D、立管放线时,打穿各楼层总立管预留孔洞,自上而下吊线坠,弹画出总立管安装的垂直中心线,作为总立管定位与安装的基准线.5、支、吊架制作、安装A、支吊架安装程序:管道支架的选择考虑管路敷设空间的结构情况、管内流通介质种类、管道重量、热位移补偿、设备接口不受力、管道减震、保温空间及垫木厚度等因素选择固定支架、滑动支架及吊架.B、支架的位置确定:固定支架的安装位置原则上按图纸施工.活动支架安装间距(米)根据现场条件参考下表确定:公称15 20 25 32 40 50 65 80 100 125 150 200 250 直径支架1.52.0 2.0 2.53.0 3.04.0 4.0 4.55.06.07.08.0 间距C、管道穿越墙体时,从墙面两侧各向外量出1米,以确定墙两侧的两个活动支架位置;管道转弯处的支撑要特别予以重视,自管道转弯的墙角,补偿器拐角各向外量过l米,使活动支架定位.在穿墙、转弯处活动支架定位后,剩余的长度里,按不超过最大间距的原则,尽量均匀地设置活动支架.D、支、吊架形式按《施工总说明》选用国标03SR417-2“装配式管道吊挂支架安装图”、95R417-1“室内热力管道支吊架安装图”(以下画出几种常用的典型样式供参考):a)支架1 管道2 木托3 U型螺栓4 支梁b)滑动支架c)吊架U型管卡吊杆钢板角钢垫片螺母或槽钢支撑角钢双螺母管道木托吊杆垫片d)穿楼板固定支架e)穿楼板活动支架注:如结构未考虑预埋件,则在现场考虑用膨胀螺栓等方式f)支架的安装:包括支架构件预制加工和现场安装两道工序.制作支、吊架时,采用砂轮切割机切割型钢,磨光机打磨切口至光滑,台钻钻孔,不得使用氧乙炔焰吹割孔,焊制要圆滑均匀.各种支吊架要无毛刺、豁口、漏焊等缺陷,支架制作后要及时刷漆防腐.现场安装:①要根据管道支架位置充分考虑管线的坡度.②管道安装时要及时调整支、吊架.支、吊架位置要准确,安装平整牢固,与管子接触紧密.固定支架必须安装在设计规定的位置上,不得任意移动.③管道与支架之间要用经过防腐处理的木托隔开,木托厚度同保温层厚度.④在支架上固定管道,采用U型管卡.制作固定管卡时,卡圈必须与木托外径紧密吻合、紧固件大小与管径匹配,拧紧固定螺母后,管子要牢固不动.⑤无热位移的管道,其吊杆垂直安装.有热位移的管道,吊点设在位移的相反方向,按位移值的1／2偏位安装.⑥管道安装过程中使用临时支、吊架时,不得与正式支、吊架位置冲突,做好标记,并在管道安装完毕后予以拆除.6、管道及附件安装A、安装程序:定位划线吊装对口连接复查调整预制件运输附件安装B、安装方法:管道安装前,测量管道中心线及支架标高位置无误后,开始管道安装就位.管径<DN50米米的管道及附件采用丝扣或配件连接;DN50米米≤管径＜DN80米米的管道与管道采用焊接或法兰连接,管道与附件采用法兰连接;管径≥DN80米米的管道采用沟槽卡箍连接.大口径立管安装考虑按自下而上逐层安装.为便于施工,将起弯处水平管与弯头的接口做活口处理.管材由地面一层运进管道间并进行组对焊接.每点固或焊完一个口,将上面的管段向上一楼层推进,为便于吊装,管子在组对时焊吊耳.每安装一层,以角钢U型管卡固定,以保证管道的稳定及以下各层配管量尺的准确.立管底部要设钢性支撑.每层地面设固定支架.C、水平管的安装:①放线、定位核准,支架正确安装后,管子就要进行安装.②上架前进行调直, 对用量大的干管进行集中热调,小口径的管子用手锤敲击冷调.③管子上架,小口径管道用人力抬扛,当使用梯子时,应注意防滑;大口径管子用手动倒链或电动葫芦吊装,注意执行安全操作规范.④管子上架后连接前,对大管子进行拉扫,即用钢丝缠破布,通入管膛清扫,对小口径管,上架时敲打、“望天”(从管膛一端望另一端的光亮),以确保管道安装内部的清洁、不堵塞.D、干管的对口连接:为尽量减少上架后的死口,组织班组精心考虑,在方便上架的情况下尽量在地面进行活口连接.E、干管变径与接支管:干管变径采用成品管件.在采用偏心大小头时,安装时使偏心分别向下和向上.分支管与主干管连接采用焊接、开孔机械连接或沟槽连接;在施工中抓好划线准确及组装连接质量,不允许无模板划线,不允许开大孔将分支干管插入主管中连接.为减少工人下料的困难,专业工程师可编制现场下料软件,储存各种与开孔下线的准确模板图样尺寸.F、附件安装:阀门:安装前按规范进行试压.截止阀、止回阀和过滤器的方向均有一定的规定,在安装时按介质流向确定其安装方向,并应清扫连接管道内的灰尘、沙土以及焊接时喷漏的焊渣;安装丝扣阀门时,保证螺纹完整无缺,并以聚四氟乙烯生料带缠绕.安全阀须在系统运行前及运行后分别调校,开启和回座压力须符合设计文件的规定.安装法兰阀、软接头、过滤器等法兰配件时,法兰垂直于管子中心线,法兰连接使用同一规格螺栓,安装方向一致.过滤器:安装时要将清扫部位朝下,并要便于拆卸.波纹管补偿器的安装:在安装前,先将管道敷施好,在安装波纹管处,切去波纹管所需管长再将波纹管装好,流体流向标记不能装反.按照设计型号和要求进行预拉伸(压缩),方法为装好波纹管,在波纹管以外的管段上切去一段和预拉伸的长度相等的管长,拉伸管道后再焊接.卸下波纹管的拉杆.管路上的温度计、压力表等源部件的开孔和焊接在管道试压前进行.四、管道防腐需要做防腐处理的管路,可以在预制时进行第一遍防腐,涂刷底漆前,用钢丝刷清除表面的灰尘、污垢、锈斑、焊渣等杂物:涂刷油漆,厚度均匀,色泽一致,无流淌及污染现象.所有管道、管件及支架均刷两道防锈漆,第一道防锈漆在安装前涂好,第二道防锈漆在试压合格后及时进行涂刷.五、管道保温1、保温方式根据设计说明,管道保温采用橡胶发泡管壳保温材料,保温层厚度根据水管管径不同而不同,具体规格见下表:管道公称直径DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100保温层厚度30米米30米米30米米35米米35米米35米米35米米40米米管道公称直径DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450保温层厚度40米米40米米40米米45米米45米米45米米50米米50米米水管保温前应经除锈和清洁表面,刷过防锈漆两道.空调冷水供回水管与其支架之间采用与保温层厚度相同的经过防腐处理的高密度垫块.其位置不得妨碍水过滤器的拆装,也不得占用设备操作空间.冷却水管在室外部分需要将电伴热施工完成及验收合格后,再进行电伴热式的绝热保温,保温层厚度按设计要求DN≤200,保温厚度30米米;DN>200,保温厚度40米米.2、施工特点及重要性本工程保温工作量大,施工质量要求很高:从技术上说,保温不好,严重的后果是能量损失大;从使用上说,夏季在暴露的钢管外表和保温不密实的附件处、支架处甚至仪表接嘴处产生大量冷凝水,俗称“冷汗”,往往汗如雨下,滴流如注,加大了冷量损失,影响装饰美观,影响管材的使用寿命;从观感上说,保温是脸面、衣裳,是反映工程形象的关键之一,要达不到整齐、密实、美观的质量要求,则面目可憎,达不到做为精品工程应有的要求.3、施工方法和技术要求A、施工工序:现场下料→涂胶→保温粘贴→缠绕胶带→质量检查→保温验收.管道的保温应在管道试压或通水、防腐完成以后进行;非水平管道的保温自下而上进行;管道的保温要密实,特别是三通、弯头、支架及阀门、法兰等部位要填实.B、管材、板材的选用:保温材料一般分为管材和板材两大类.管材内径与相应的管道外径一致,例如DN40的焊管外径为48米米,相应保温层内径就应为48米米,依此类推.板材一般幅宽1米和0.8米两大类,按照不同的保温管道截取不同尺寸粘接.一般情况下,当管道外径不大于89米米时,选用管材保温;100米米及以上选用板材保温.六、设备安装1、施工工序及工艺流程A、施工原则及顺序:设备安装原则为:根据土建施工进度,现场具备的条件,进行冷水机组、空调机组、等设备的安装,风机盘管及各种风机均随风、水管道的安装全面开展.根据本工程设备量大、布局较分散的特点,需要专门安排施工班组进行重要设备和一般设备的安装施工.B、施工程序:a)转动设备安装工艺流程施工准备→设备运输及开箱检验→基础复核、放线→找正找平→地脚螺栓灌浆→接线调试→电动机空载试车→负荷试车→竣工验收a)静设备安装工艺流程施工准备→设备运输及开箱检验→吊装就位→找正找平→地脚螺栓灌浆→联动试车→竣工验收3、主要设备安装A、冷冻机房内设备安装a)制冷机组安装设备开箱检查:①为保证设备安装质量,加快工程进度,设备安装前对设备进行严格仔细的验收,以便能事先发现问题,予以处理.②设备的开箱检查应由施工单位汇同总包单位、建设单位及供货厂家一起进行.③冷水机组拆箱时要注意保护机组的附属管路、仪表、电器及设备外表不受损坏.④对设备型号、规格、数量及外观有无缺陷等作认真的检查记录.⑤根据设备的安装图和生产厂家提供的装箱清单,仔细清点和检查设备零部件的数量和质量,并认真填写“设备开箱检查记录”.⑥随机所带专用工具,易丢、易损件要妥善保管.⑦设备外露接口要及时暂予密封,不得有灰尘和杂物进入.⑧开箱检查结束后,应将原包装箱重新封好.设备基础验收:①设备安装前对照土建图、安装图和设备实际尺寸对基础进行验收,以便确认基础有无问题,使问题提前得到解决,保证安装的质量与进度.②具体验收内容包括以下各项:Ⅰ检查土建提供的中心线、标高基准点是否正确:Ⅱ对照设备和工艺图检查基础外形尺寸、标高及相互位置尺寸等:Ⅲ基础表面不得有蜂窝、空洞、露筋等缺陷:Ⅳ地脚螺栓孔内的脏物、积水等全部清除干净;Ⅴ预埋钢板的位置、大小、数量是否正确:Ⅵ设备基础部分的偏差须符合下表的要求:冷水机组卸车:冷水机组的吊装前应核实吊装现场的情况是否满足作业条件;检查预留吊装孔的尺寸、检查吊车的回转半径内有无阻挡物;检查吊车支撑处的地面强度是否满足要求.作业现场验收完毕后方可进行吊装操作.冷水机组二次运输:冷冻机组安装于地下一层,一次调运只能放置到机房内,冷水机组运输采用托排、滚杠进行运输,利用卷扬机牵引钢丝绳进行托动.运输示意图如下:拖排用两根20＃槽钢做成,其间用16＃槽钢五根焊接在一起.20＃槽钢的两端底部100米米的长度做成上翻30度的形状,以便于滚杠的进入.如下图所示:滚杠用φ89×6的无缝钢管做成,每根2.5米长,大约需要15根.为防止滚杠将地坪压坏,须用150×200×2000的枕木,铺成轨道,两条轨道之间的距离大约为1.8－2.l米,轨道铺设方式如下图所示:分别在柱子上固定两台两吨的电动卷扬机,牵引拖排,在适当的地方设置导向滑轮,以便牵引在各个方向段行进的拖排.需固定卷扬机及导向滑轮处的柱子必须加以保护,钢丝绳不得直接拴在其上,要在柱子的棱角处加垫术与钢丝绳隔开,以免卷扬机牵引时损坏柱子.由于冷冻机房内设备基础较多,供机组运输的空间较为狭窄,故设备在冷冻机房内的运输必须严格按照事先制定好的行走路线进行.设备就位:设备就位前事先用枕木及钢板铺设斜坡,同时在基础上垫置枕木,以保护地脚螺栓.将托排牵引索通过滑轮组接至卷扬机,由卷扬机将设备托至基础上.设备就位示意图如下:调整设备在基础上的位置,在设备的四角各用一只5t齿条式千斤顶将设备顶起,随后将设备上的拖排、滚杠抽去,放下设备,完毕后将设备放置于基础上,此后可对设备进行找平找正工作.设备就位前找出设备本体的中心线.垫铁的敷设应符合《机械设备安装工程施工及验收通用规范》中的有关规定,每组垫铁必须垫实、压紧、接触良好,相邻两垫铁组的距离为500～1000米米.对于直接安装在较厚混凝土基础上的设备,将设备的底座安装在厚度为25米米以上的橡胶垫板或减震装置上,安装要求必须符合工程设计文件的规定.机组调平找正:①设备吊装就位后,使其中心与基础轴线重合.并列的机组,须排列整齐,标高一致.②机组找平在与压缩机底面平行的其它加工面上进行,纵横向水平度偏差不应超过0．l／1000:压缩机在主轴上找正,纵向的水平度偏差不应超过0．03／1000:压缩机在机壳中分面上找正,横向水平度偏差不应超过0．l／1000.b)水泵安装:施工顺序:施工准备→运输及开箱检验→基础验收复核、放线→放置减震垫→底座及机组就位→找正找平→电动机空载试车→负荷试车基础检查及减震垫布置:基础验收清理,根据安装图、土建图及设备的实际尺寸对基础进行验收.验收合格后将基础表面油污及杂物清理干净.减震垫布置要根据泵的安装标高及重量选用适当的减震垫,使减震垫的上表面在同一水平面上.减震垫的布置要符合设备技术要求.运输就位:用叉车将其运至冷冻机房外侧的通道处,用移动式龙门架将设备吊运至冷冻机房内,放置于准备好的手动液压拖车上,运至基础附近后,再用移动式龙门架或人字架吊装就位.安装时先将混凝土或型钢底座用龙门架、倒链平稳放置在基础减震垫上,再吊装就位泵机组,将机组底座螺栓孔对准并穿入地脚螺栓,带上螺栓.找正时用径纬仪或拉钢丝绳的方法找正设备,有相互位置关系的几台泵之间还应满足其位置要求.用框式水平仪将其水平度调整到规范要求的范围内.紧固地脚螺栓,螺帽要平扣或留出一扣的长度.其它设备就位:。

空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。

管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。

2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y 型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。

2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。

绘制加工图管道切割预制管道连接现场测绘管道安装 管道试压 管道冲洗 管道配件及阀门安装压力仪表安装支吊架制作 支吊架油漆 支吊架安装防腐保温2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。

2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。

2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。

2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。

2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。

每隔40m设置一个。

波纹补偿伸缩器为轴向内压式波纹补偿器。

2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。

2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。

2.11穿越沉降或变形缝处的水管应设置金属软管连接。

2.12空调立管穿楼板时，应设套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。

空调冷却冷冻水管道系统详细施工方案1、管道安装流程管道系统的空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。

管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。

空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。

每隔40m设置一个。

波纹补偿伸缩器为轴向内压式波纹补偿器。

冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。

空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。

穿越沉降或变形缝处的水管应设置金属软管连接。

空调立管穿楼板时，应设套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。

除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。

空调及热水供回水支管以的向下坡度坡向立管（主干管除外），且最高点设自动排气阀，最低点设泄水装置。

并同时在立管顶部旁通设置手动排气阀。

冷凝水管最小以的下降坡度坡向凝水立管。

管道支架或管卡应固定在楼板上或承重结构上。

水泵房内采用减震吊架。

钢管水平安装支架间距，按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002之规定施工。

立管每层装一管卡，安装高度为距地面。

水泵、设备等基础螺栓孔位置，以到货的实际尺寸为准。

3、管道支架的制安管道上应配置必要的支、吊、托架；固定在建筑结构的管道支吊架，应确保安全、可靠，且不影响结构的安全。

具体形式根据现场的实际情况确定。

管道井内的立管，每隔2~3层应设导向支架。

在结构负重允许的情况下，水平安装管道支、吊架的间距按下表确定：管道支架的设置和选型要保证正确，符合管道补偿移位和设备推力的要求，防止管道振动。

1、空调水系统安装按设计规定，空调冷凝水管道采用衬塑镀锌钢管，丝扣连接。

空调冷冻水管和冷却水管管径D≤70mm采用镀锌钢管，丝接连接；80mm≤D≤450mm采用无缝焊管，焊接连接；D＞450mm 采用螺旋钢管，焊接连接。

（1）、空调冷却水与冷冻水系统安装措施①空调冷却水与冷冻水管道旳施工流程操作工艺②材料进场检查管道分规格分批运送到现场，经有关人员检查合格后，方可使用。

阀门等附件旳规格、型号要查对其型号、参数与否符合设计规定，验证、搜集、保留阀件旳合格证书或测试汇报，并抽检阀门进行单体试压,合格后，方可投入安装。

③管道安装管道安装前，施工班组应先熟悉设计图纸，同步理解施工现场状况，做好管道安装前旳准备工作，无缝钢管在安装前需作除锈刷漆处理，并将管内旳杂物和铁锈清除洁净，保持内外壁干燥。

A.管道制作、支吊架制作安装a.根据图纸设计旳规定，进行选材、切割、焊接连接，并编号或布置到对应旳安装区域，支架安装前一定要先涂好防锈漆。

所有金属构件在涂漆前一定要对构件进行除锈、清理、去油污等表面处理工作；管道支架旳安装位置要合适，要防止在构筑物微弱位置建立管道支架。

b.空调水管旳支吊架采用角钢或槽钢焊接而成，管径不不小于DN300旳用角钢，管径不小于或等于300旳选用槽钢。

多管道共用支架，支架间距根据现场梁柱间距调整，并进行复核。

一般管道旳支吊架按国标88R420规定旳形式及设计图中所示形式进行施工。

d.管道穿墙或楼板应设置钢制套管，套管口应与墙面和天花板面相平，比楼板高出20mm，套管内径应比母管外径大20-30mm，中间应用石棉或其他不燃材料填塞，焊缝不能置于套管中，套管不能做支架支承管子，应保证管道能在套管中自动移动。

e.管道上旳对接焊口或法兰接口及其他连接部件必须防止与其支座、吊架重叠，并不得紧贴墙壁和楼板。

f.管子对口应用对口器固定，在距接口200mm处用直尺测量，当公称直径不不小于100mm 时，允差σ<1mm,当公称直径不小于100mm时，允差σ<2mm，但全长允差不不小于10mm，严禁强力对口或加偏心垫对口。

空调冷却冷冻水管道系统详细施工方案1、管道安装流程管径大于DN40确定，做法参见国标05R417-1。

管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。

空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。

每隔40m设置一个。

波纹补偿伸缩器为轴向内压式波纹补偿器。

冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。

空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。

穿越沉降或变形缝处的水管应设置金属软管连接。

空调立管穿楼板时，应设套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。

除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。

空调及热水供回水支管以的向下坡度坡向立管（主干管除外），且最高点设自动排气阀，最低点设泄水装置。

并同时在立管顶部旁通设置手动排气阀。

冷凝水管最小以的下降坡度坡向凝水立管。

管道支架或管卡应固定在楼板上或承重结构上。

水泵房内采用减震吊架。

钢管水平安装支架间距，按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002之规定施工。

立管每层装一管卡，安装高度为距地面。

水泵、设备等基础螺栓孔位置，以到货的实际尺寸为准。

3、管道支架的制安管道上应配置必要的支、吊、托架；固定在建筑结构的管道支吊架，应确保安全、可靠，且不影响结构的安全。

具体形式根据现场的实际情况确定。

管道井内的立管，每隔2~3层应设导向支架。

在结构负重允许的情况下，水平安装管道支、吊架的间距按下表确定：管道支架的设置和选型要保证正确，符合管道补偿移位和设备推力的要求，防止管道振动。

一、编制依据1. 设计规范及施工验收规范1.1 《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）1.2 《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）1.3 《通风与空调工程施工质量验收规范》（GB50243-2016）2. 施工蓝图及其它相关技术要求。

二、工程概况1. 工程简介本工程为室内空调水管安装，包括空调冷冻水管道、冷却水管道及热水管道的安装。

2. 空调水系统简介1）冷源：制冷机房提供冷冻水，制冷机组为两台离心式冷水机组和一台螺杆式冷水机组。

2）热源：锅炉房提供热水，热源为锅炉。

3）空调冷冻水系统：由制冷机房提供冷冻水，通过水泵输送到各个空调末端设备。

4）空调冷却水系统：由冷却塔提供冷却水，通过水泵输送到各个空调末端设备。

5）空调采暖热水系统：由锅炉房提供热水，通过水泵输送到各个采暖末端设备。

三、施工准备及部署1. 技术准备由技术负责人组织参加施工的专业技术员、班组长认真熟悉施工图纸及相关设计文件、标准规范，掌握设计意图及设计要求，做好施工图纸的审查、会审，参加设计交底及图纸会审。

施工前各施工人员接受技术交底和安全培训。

2. 机具准备序号 | 工机具名称 | 型号规格 | 单位 | 数量--- | --- | --- | --- | ---1 | 电焊机 | BX1—500/ BX1-300 | 台 | 22 | 砂轮切割机 | | 台 | 23 | 台钻 | | 台 | 24 | 电锤 | | 台 | 25 | 焊条烘干箱 | | 台 | 26 | 角向磨光机 | | 台 | 27 | 倒链 | | 个 | 43. 施工人员部署空调水工程共需施工人员10名，包括技术员、班组长、焊工、电工、管道工等。

四、施工流程1. 安装准备认真熟悉图纸，核对预留孔洞大小是否正确，将管道坐标、标高位置画线定位。

2. 预制加工根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。

管道系统施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。

管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。

2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y 型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。

2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀绘制加工图管道切割预制管道连接现场测绘管道安装 管道试压管道冲洗管道配件及阀门安装压力仪表安装支吊架制作 支吊架油漆支吊架安装 防腐保温门，务必安装在平顶下和地面上便于操作维修处。

2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。

2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。

2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。

2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。

2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。

每隔40m设置一个。

波纹补偿伸缩器为轴向内压式波纹补偿器。

2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。

2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。

2.11穿越沉降或变形缝处的水管应设置金属软管连接。

2.12空调立管穿楼板时，应设套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。

空调冷却冷冻水管道系统详细施工及方案1.n of support and hanger2.Painting of support and hanger3.On-site ___4.Drawing of processing diagram5.___ ___6.n of the pipeline7.n of pipeline fittings and valves8.n of support and hanger9.Pressure testing of ___10.n of pressure gauges1.In the water system of the air ning system。

a DN25 drain pipe should be installed at the lowest point of the pipeline system。

and a gate valve of the same caliber should be installed。

An E121 automatic exhaust valve with a caliber of DN20 and a gate valve of the same caliber should be ___ system.2.A gate valve or disc valve。

pressure gauge。

and Y-type filter should be installed on the inlet pipe of each water pump。

and a slow-closing check valve。

___ disc valve。

pressure gauge。

___。

shock-absorbing flexible joints should be ___.3.The n of all valves should be set in a n that is easy to ___ on the upper and lower parts of the main pipe must be installed undera flat top and on the ground for easy n and maintenance.4.When installing regulating valves。

高层住宅空调冷冻水管道施工方案一、背景介绍随着城市人口的不断增长和房地产行业的发展，高层住宅的建设成为一种常见的现象。

对于高层住宅来说，空调系统是确保居民舒适生活的重要设施之一。

而冷冻水管道施工方案则成为了空调系统建设过程中的一项关键任务。

本文将针对高层住宅空调冷冻水管道施工方案进行详细讨论。

二、施工设计1. 管道布局设计在高层住宅空调冷冻水管道施工方案中，管道布局设计是非常重要的。

应根据建筑结构和空调系统需求，合理规划冷冻水管道的走向，确保最短的管道长度，减少能量损耗。

同时，还需要考虑管道的维护和日后可能的改动，确保施工方便和使用灵活性。

2. 材料选择为了确保冷冻水管道的长久使用，材料的选择非常重要。

应选用耐腐蚀、耐寒性强的材料，如不锈钢或特殊塑料管道。

此外，也需要考虑管道的保温层，以减少能量损耗。

3. 施工工艺高层住宅空调冷冻水管道施工过程中，需要进行以下工艺操作：（1）管道悬挂：按照设计要求，利用支架和吊杆进行管道的悬挂安装，确保管道的稳固性和安全性；（2）连接：采用专用接头和密封材料进行管道连接，确保连接处的严密性和不漏水；（3）保温：在管道外层进行保温处理，减少能量损耗；（4）测试：在施工完成后，进行管道的压力测试，确保没有泄漏点。

三、施工过程管理1. 施工计划在高层住宅空调冷冻水管道施工过程中，应提前进行施工计划的制定。

合理安排工人和设备，确保施工进度和质量。

2. 安全管理高层住宅施工过程中，安全是至关重要的。

应设立相关的安全制度和规范，确保工人和设备的安全。

同时，进行安全培训和监督，加强施工现场的安全管理。

3. 质量控制在施工过程中，应严格按照相关规范和要求进行作业。

对材料和工艺进行检验和验收，确保冷冻水管道的质量。

四、施工后维护和管理1. 定期检查高层住宅冷冻水管道的定期检查是保障其正常运行的重要环节。

可以制定相应的检查计划，定期检查管道的连通性、正常运行情况以及防护措施的有效性。
