砂浆锚杆及药卷锚杆施工工艺
Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
xx路桥工程有限公司
摘要：通过大量系统的砂浆锚杆施工工艺试验，对实际工程锚杆施工进行全面的了解，为工程的施工工艺和组织管理提供有力的依据，对施工工艺的改进、质量控制标准的制定有着积极的作用。为砂浆锚杆在公路隧道的施工提供了理论上依据，同时节约了大量的施工成本。
关键词：砂浆锚杆、施工
1引言
砂浆锚杆已越来越多的广泛应用于公路隧道工程中，但一般的隧道施工中采用药卷锚杆。砂浆锚杆施工在xx高速xx隧道得到了的具体应用，分析砂浆锚杆的力学性质，质量控制中需注意的施工方法和工艺，解决砂浆锚杆在施工中施工难度大、抗拔力不能满足设计要求的原因和对策，为以后关于砂浆锚杆的施工制定提供一定的参考依据。
2工程背景
2.1xx隧道隧址属剥蚀丘陵地形，地形陡峻，沟谷规则，植被发育。山脊走向40°～50°，地面标高为111.5～150.41米，相对高差38.91米，隧道最大直深34.61米。沟谷多为无水流干沟，地表水系不发育。
2.2xx隧道穿越丘陵山体，山体陡峻，冲沟发育。虽冲沟为无水沟谷，但该地区年平均降水量1594～1760mm，沿节理裂隙渗入地下，下渗水量较大，据隧址附近水质分析结果：地表水、地下水水质纯净,人畜可饮用,对钢筋、混凝土不具腐蚀性。
2.3不良地质现象：隧址区末发现断裂及不良地质现象，也不存在其它不良特殊岩土工程问题。隧道出口段由全风化砂岩组成，稳定性很差，易造成坍塌等地质灾害，其余地段岩体结构较完整，围岩稳定性较好，局部地段裂隙很发育，会造成掉块、坍塌现象。
3砂浆锚杆施工工艺
3.1施工准备
按设计要求进行加工截取。对注浆设备进行检查，检查合格后才能使用。做浆液配合比的试验工作，并在施工过程中进行调整。
3.2测量放线，用红油漆画出钻孔的位置。
钻空直径应大于锚杆15mm，钻孔深度应大于锚杆长度10mm。钻孔达到设计深度后用高压水冲清锚杆孔，直到无杂物粉尘为止。
3.3注浆、插锚杆
砂浆搅拌均匀，随拌随用。拌合时按施工配合比施工，一次拌合的浆液在初凝前用完。在注浆过程中，为防止浆液沉淀，要不停的进行搅拌。注浆前对注浆泵进行试运行。注浆压力不得大于0.4Mpa，直到钻孔注满流出为止。注浆开始后中途暂停超过30分钟时，用水润滑注浆管及其管路。注浆管应插至距孔底5~10cm时随水泥砂浆的缓慢匀速拔出，当浆液满时随即迅速将锚杆插入，锚杆杆体插入孔内的长度不得短于设计长度的95%，锚杆插入到设计深度后立即采用锚固剂将锚垫板周围的空隙封堵密实；若插入时孔口无浆液流出，应将杆体拔除重新注浆。
3.4施工要点：
~50mm;孔深允许偏差为±50mm，锚入长度不小于设计长度的96%。孔钻好后用高压水将孔眼冲洗干净。
4锚杆拉拔力试验分析及施工对策研究
经过对砂浆锚杆施工工艺的改进，即注浆时采用孔底翻浆法，保证孔内砂浆密实，饱满无空隙，克服了传统的孔口注浆法存在的缺点。插入杆体后及时的在锚垫板周围采用锚固剂进行封口，保证了孔内砂浆不外流。在孔口使用木契保证了杆体基本居中且不晃动，克服了在传统的施工工艺中锚杆体经常靠近孔下方的缺点。由于本隧道地质情况不是太好，因此要确实保证锚杆的拉拔力满足设计要求。
为保证本工程锚杆的拉拔力满足设计要求和施工质量，为工后预估的计算提供数据，为隧道的处理质量评估提供依据，制定科学、规范、系统的锚杆施工监测方案。观测断面布置原则：
(1)在Ⅲ级、Ⅳ级和Ⅴ级围岩处各设置一个观测断面，在三种围岩变化处各设置一组观测断面；
(2)每个观测断面在拱顶预留2个锚杆，在距离洞身中线3m处各预留1个锚杆，洞身水平方向预留1个锚杆，预留锚杆做锚杆拉拔力试验用。
对策研究方面：(1)通过对不同围岩段采用砂浆锚杆新工艺施工与老工艺进行对比，锚杆拉拔力明显提高。
(2)锚杆拉拔力是否满足设计要求:采用老的施工工艺与新施工工艺施工后的锚杆进行拉拔力对比试验，结果表明：新工艺施工砂浆锚杆力学性质有较好的改善和提高，而且新工艺施工后的围岩拱顶沉降和收敛均有明显提高，可以看出，加固效果显着。
5结语
(1)通过大量系统现场工程施工试验，解决砂浆锚杆施工中锚杆拉拔力不能满足设计要求的问题，采用采用新工艺可以满足设计、规范要求，为以后关于砂浆锚杆的施工提供一定的参考依据。
(2)系统的、科学的研究理念，为砂浆锚杆处理的优化设计提供了理论上依据，同时节约了大量的施工成本。
(3)通过制定现场观测的项目和监控方案，观测沉降、收敛在不同受力情况下变化，对施工工艺的改进、质量控制标准的制定有着积极的作用。
锚喷支护施工工艺措施
为了确保锚杆质量，加强现场质量控制，规范锚喷支护，特制定如下工艺措施。
一、锚杆施工工艺措施
1、施工工艺流程

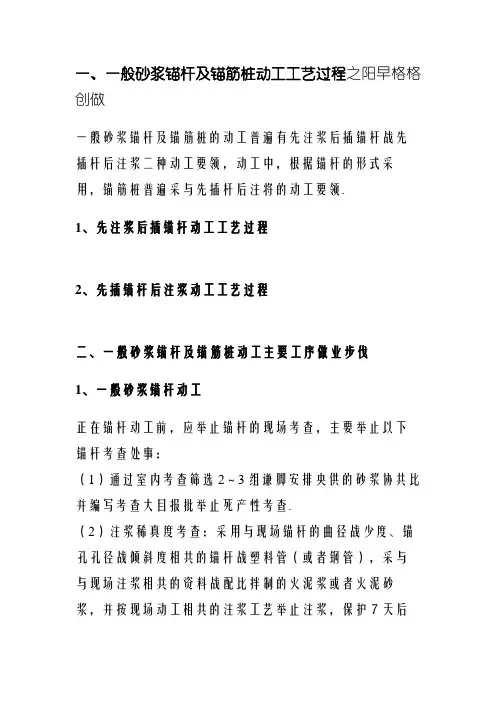

①砂浆锚杆施工工艺流程
砂浆锚杆（先注浆后插杆）施工工艺流程框图
砂浆锚杆（先插杆后注浆）施工工艺流程框图
2、施工工艺措施
（1）现场试验
锚杆在施工前，主要进行以下锚杆试验工作：
a、通过室内试验筛选2～3组满足设计要求的砂浆配合比并编写试验大纲报批进行生产性试验。
b、注浆密实度试验：选取与现场锚杆的直径和长度、锚孔孔径和倾斜度相同的锚杆和塑料管（或钢管），采用与现场注浆相同的材料和配比拌制的水泥浆或水泥砂浆，并按现场施工相同的注浆工艺进行注浆，养护７天后剖管检查其密实度。不同类型和不同长度的锚杆均需进行试验。试验计划报送监理人审批，并按批准的计划进行试验，试验过程中监理人旁站。试验段注浆密实度不小于90%，否则需进一步完善试验工艺，然后再进行试验，直至达到90%或以上的注浆密实度为止。
（2）造孔
a、钻头选用要符合要求，钻孔点有明显标志，开孔的位置在任何方向的偏差均应小于100mm。
b、锚杆孔的孔轴方向满足施工图纸的要求。施工图纸。锚孔深度必须达到设计要求，孔深偏差值不大于50mm。的交角，钻孔方位偏差不应大于5未作规定时，其系统锚杆的孔轴方向应垂直于开挖面光面；局部加固锚杆的孔轴方向应与可能滑动面的倾向相反并与可能滑动面的倾向成45
c、砂浆锚杆的钻孔孔径应大于锚杆直径。当采用“先注浆后安插锚杆”的程序，钻孔直径应大于锚杆直径15mm以上。当采用“先安插锚杆后注浆”的程序时，钻孔直径应大于锚杆直径25mm以上。
d、钻孔完成后用高压风、水联合清洗，将孔内松散岩粉粒和积水清除干净；如果不需要立即插入锚杆，孔口应加盖或堵塞予以适当保护，在锚杆安装前应对钻孔进行检查以确定是否需要重新清洗。
e、钻孔结束对每一钻孔的孔径、孔向、孔深及孔底清洁度进行认真检查记录。
③锚杆的安装及注浆
先注浆后插锚杆施工时：
a、在钻孔内注满浆后立即插杆，锚杆插送方向要与孔向一致，插送过程中要适当旋转（人工扭送或管钳扭转）；
b、锚杆插送速度要缓、均，有“弹压感”时要作旋转再插送，尽量避免敲击安插。
先插锚杆后注浆锚杆施工时：根据现场锚杆孔孔向，当长度小于6m，孔向上倾不超过10°时，不需设置进回浆管；当长度大于6m，孔向上倾超过10°时，必须设置进回浆管；9m锚杆必须设置进回浆管。a、锚杆安装后立即进行注浆；b、封闭灌注的锚杆，孔内管路要通畅，孔口堵塞要牢靠。并从注浆管注浆直到孔口冒浆为止。c、灌浆过程中，若发现有浆液从岩石锚杆附近流出应堵填，以免继续流浆。d、浆液一经拌和应尽快使用，拌和后超过1h的浆液应予以废弃。e、无论因任何原因发生灌浆中断，应取出锚杆，并用压力水在30min内对灌浆孔进行冲洗。如果在重新安装时发现钻孔被部分填塞，应复钻到规定的深度。f、注浆完毕后，在浆液终凝前不得敲击、碰撞或施加任何其它荷载。
按工艺分有先注浆后插锚杆，也有先插锚杆后注浆。前者锚杆孔直径要大于锚杆直径15mm以上，后者锚杆孔直径要大于锚杆直径25mm以上。
隧道工程砂浆锚杆施工工艺的改进与研究
发布日期：2008-11-15 作者：朱勇封艳巧 来源：《中国科技财富》 查看：2896
南通路桥工程有限公司
摘要：通过大量系统的砂浆锚杆施工工艺试验，对实际工程锚杆施工进行全面的了解，为工程的施工工艺和组织管理提供有力的依据，对施工工艺的改进、质量控制标准的制定有着积极的作用。为砂浆锚杆在公路隧道的施工提供了理论上依据，同时节约了大量的施工成本。
关键词：砂浆锚杆、施工
1引言
砂浆锚杆已越来越多的广泛应用于公路隧道工程中，但一般的隧道施工中采用药卷锚杆。砂浆锚杆施工在武吉高速河下隧道得到了的具体应用，分析砂浆锚杆的力学性质，质量控制中需注意的施工方法和工艺，解决砂浆锚杆在施工中施工难度大、抗拔力不能满足设计要求的原因和对策，为以后关于砂浆锚杆的施工制定提供一定的参考依据。
2工程背景
2.1河下隧道隧址属剥蚀丘陵地形，地形陡峻，沟谷规则，植被发育。山脊走向40°～50°，地面标高为111.5～150.41米，相对高差38.91米，隧道最大直深34.61米。沟谷多为无水流干沟，地表水系不发育。
2.2河下隧道穿越丘陵山体，山体陡峻，冲沟发育。虽冲沟为无水沟谷，但该地区年平均降水量1594～1760mm，沿节理裂隙渗入地下，下渗水量较大，据隧址附近水质分析结果：地表水、地下水水质纯净,人畜可饮用,对钢筋、混凝土不具腐蚀性。
2.3不良地质现象：隧址区末发现断裂及不良地质现象，也不存在其它不良特殊岩土工程问题。隧道出口段由全风化砂岩组成，稳定性很差，易造成坍塌等地质灾害，其余地段岩体结构较完整，围岩稳定性较好，局部地段裂隙很发育，会造成掉块、坍塌现象。
3砂浆锚杆施工工艺
3.1施工准备
按设计要求进行加工截取。对注浆设备进行检查，检查合格后才能使用。做浆液配合比的试验工作，并在施工过程中进行调整。
3.2测量放线，用红油漆画出钻孔的位置。
钻空直径应大于锚杆15mm，钻孔深度应大于锚杆长度10mm。钻孔达到设计深度后用高压水冲清锚杆孔，直到无杂物粉尘为止。
3.3注浆、插锚杆
砂浆搅拌均匀，随拌随用。拌合时按施工配合比施工，一次拌合的浆液在初凝前用完。在注浆过程中，为防止浆液沉淀，要不停的进行搅拌。注浆前对注浆泵进行试运行。注浆压力不得大于0.4Mpa，直到钻孔注满流出为止。注浆开始后中途暂停超过30分钟时，用水润滑注浆管及其管路。注浆管应插至距孔底5~10cm时随水泥砂浆的缓慢匀速拔出，当浆液满时随即迅速将锚杆插入，锚杆杆体插入孔内的长度不得短于设计长度的95%，锚杆插入到设计深度后立即采用锚固剂将锚垫板周围的空隙封堵密实；若插入时孔口无浆液流出，应将杆体拔除重新注浆。
3.4施工要点：
~50mm;孔深允许偏差为±50mm，锚入长度不小于设计长度的96%。孔钻好后用高压水将孔眼冲洗干净。
4锚杆拉拔力试验分析及施工对策研究
经过对砂浆锚杆施工工艺的改进，即注浆时采用孔底翻浆法，保证孔内砂浆密实，饱满无空隙，克服了传统的孔口注浆法存在的缺点。插入杆体后及时的在锚垫板周围采用锚固剂进行封口，保证了孔内砂浆不外流。在孔口使用木契保证了杆体基本居中且不晃动，克服了在传统的施工工艺中锚杆体经常靠近孔下方的缺点。由于本隧道地质情况不是太好，因此要确实保证锚杆的
