2020新版砂浆锚杆交底

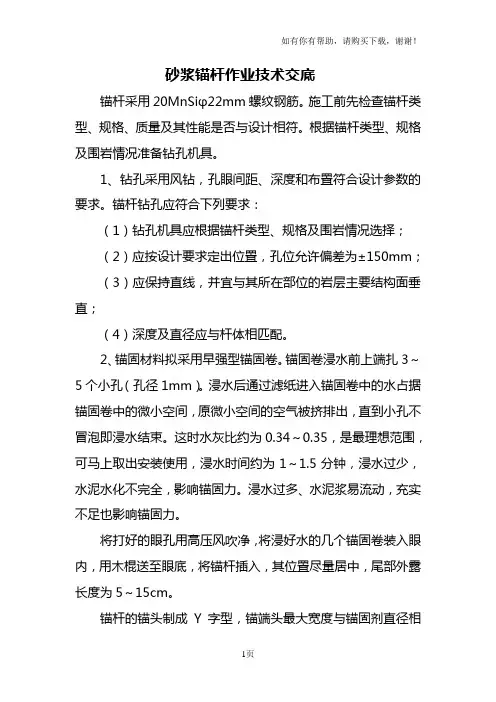

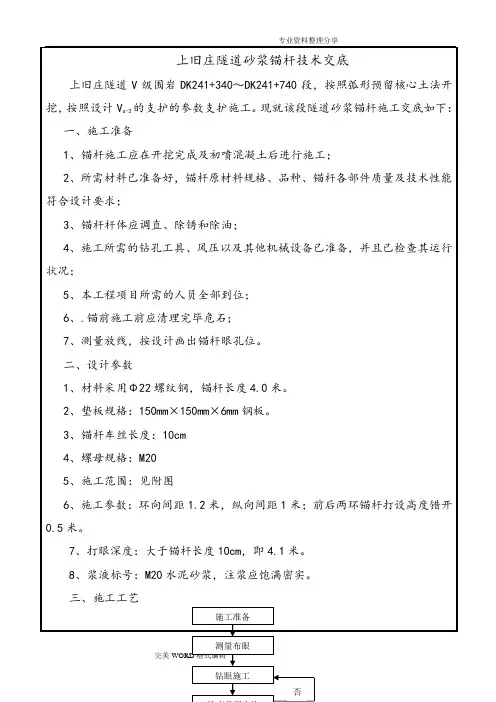

砂浆锚杆作业技术交底锚杆采用20MnSiφ22mm螺纹钢筋。

施工前先检查锚杆类型、规格、质量及其性能是否与设计相符。

根据锚杆类型、规格及围岩情况准备钻孔机具。

1、钻孔采用风钻，孔眼间距、深度和布置符合设计参数的要求。

锚杆钻孔应符合下列要求：（1）钻孔机具应根据锚杆类型、规格及围岩情况选择；（2）应按设计要求定出位置，孔位允许偏差为±150mm；（3）应保持直线，并宜与其所在部位的岩层主要结构面垂直；（4）深度及直径应与杆体相匹配。

2、锚固材料拟采用早强型锚固卷。

锚固卷浸水前上端扎3～5个小孔（孔径1mm）。

浸水后通过滤纸进入锚固卷中的水占据锚固卷中的微小空间，原微小空间的空气被挤排出，直到小孔不冒泡即浸水结束。

这时水灰比约为0.34～0.35，是最理想范围，可马上取出安装使用，浸水时间约为1～1.5分钟，浸水过少，水泥水化不完全，影响锚固力。

浸水过多、水泥浆易流动，充实不足也影响锚固力。

将打好的眼孔用高压风吹净，将浸好水的几个锚固卷装入眼内，用木棍送至眼底，将锚杆插入，其位置尽量居中，尾部外露长度为5～15cm。

锚杆的锚头制成Y字型，锚端头最大宽度与锚固剂直径相等，用风动搅拌机（或电钻改装）带动锚杆快速旋转，边旋转边徐徐推进，锚头在旋转与推进中强烈搅拌浸水后的锚固卷，使锚固剂获得良好的和易性。

为防止锚固剂沿孔壁下滑，将孔口用纸堵塞，施工以“快”为要点。

锚杆安装应符合下列要求：（1）杆体插入锚杆时，应保持位置居中，插入深度应满足设计要求，插入困难时，可采用自钻式锚杆；（2）有水地段应先引出孔内的水或在附近另行钻孔，再安装锚杆；（3）砂浆锚杆孔内灌注砂浆应饱满密实；（4）早强药包锚杆应先检查药包质量，受潮或变质者不得使用；（5）锚杆必须安装垫板，垫板应与喷砼面密贴。

为了检验锚杆安装质量，对锚杆进行抗拔检验，安装拉力计时，其作用线与锚杆同心，并固定牢靠。

加载匀速、缓慢，拉拔至设计吨位即停止，不做破坏性试验。

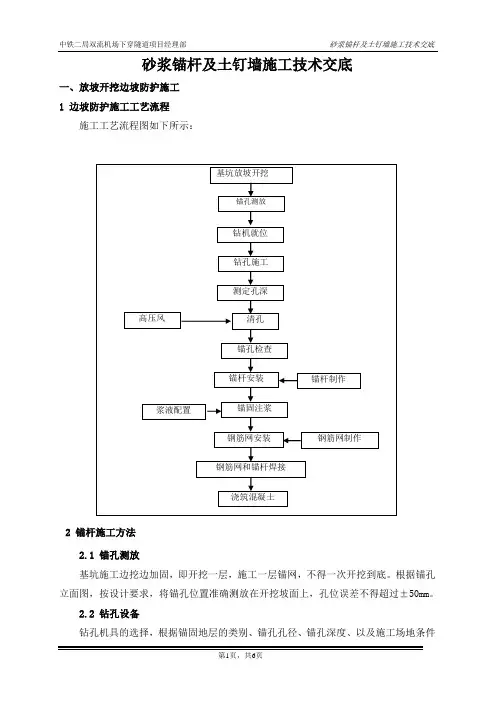

砂浆锚杆及土钉墙施工技术交底一、放坡开挖边坡防护施工1 边坡防护施工工艺流程施工工艺流程图如下所示：2 锚杆施工方法2.1 锚孔测放基坑施工边挖边加固，即开挖一层，施工一层锚网，不得一次开挖到底。

根据锚孔立面图，按设计要求，将锚孔位置准确测放在开挖坡面上，孔位误差不得超过±50mm。

2.2 钻孔设备钻孔机具的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。

2.3 钻机就位锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机于脚手架上，并严格认真进行机位调整，确保锚孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°。

2.4 钻进方式钻孔要求干钻，禁止采用水钻，以确保锚网施工不致于恶化边坡土体的工程地质条件和保证孔壁的粘结性能。

钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。

2.5 钻进过程钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。

如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。

钻孔的孔位、孔深、倾斜度应按设计要求进行严格控制,按孔位、孔向架设钻机，开孔时力求精确，孔深严格按要求控制。

2.6 孔径孔深钻孔孔径、孔深要求不得小于设计值。

为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。

为确保锚孔深度，要求实际钻孔深度大于设计深度0.2m以上。

2.7 锚孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1～2 分钟，防止孔底尖灭、达不到设计孔径。

钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，不得采用高压水冲洗，以免降低水泥砂浆与孔壁土体的粘结强度。

施工技术交底
项目名称：合同号：
施工单位监理单位
工程名称编号
技术交底名称Ⅴb衬砌类型初期支护锚杆施工
技术交底内容：
一、设计参数
XXX隧道全长12438米，起讫里程：D3K384+082～D3K396+520。

Ⅴb初期支护每延长米：拱部带排气装置的中Φ25中空锚杆15/16根，长4m/根；边墙Φ22砂浆锚杆7根，长4m/根；锚杆间距1.2m×1.0m（环×纵）。

二、施工工艺及施工方法
2.1 施工工艺
砂浆锚杆施工工艺流程见下图“砂浆施工工艺流程图”。

中空锚杆施工工艺流程见下图“中空锚杆施工工艺流程图”。

砂浆锚杆施工工艺流程图中空锚杆施工工艺流程图
2.2 施工方法
⑴.锚杆孔定位
在钻孔前由测量组在围岩上按设计间距测量放线，并用红油漆清晰标注出孔位。

定位允许偏差为±15cm。

⑵.锚杆钻孔
锚杆钻孔采用手持式凿岩机成孔。

施钻时钻孔方向应与岩面或其所在部位岩层的主要结构面垂直；锚杆钻孔孔径应比锚杆体直径大15㎜，且锚杆钻孔深度应比锚杆设
本表由交底人填写，交底单位/机构与各接收人各存一份。

编号：AQ-GL-05697锚杆工程安全交底Safety disclosure of bolt Engineering( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑锚杆工程安全交底备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。

一个出过安全事故的企业，不管在劳动者还是消费者的心中都是没有可信度的。

所以只有加强企业的安全管理，才能树立良好的企业形象，从而赢得市场。

1．施工前，认真检查和处理锚杆施工作业区内基坑边坡的危石，施工工具应布置在安全地带，对水箱、储风筒、灌浆灌等进行密封性能和耐压试验，合格后方可使用，并定期检查。

2．向锚杆灌浆时，灌浆灌内应保持一定数量的砂浆，以防浆体放空，砂浆喷出伤人。

处理管路堵塞前，应消除管内压力，施工中，应定期检查电源线路和设备的元器件，确保用电安全。

3．非操作人员严禁进入施工作业区。

施工中，灌浆灌前方严禁站人。

4．钻孔及灌浆作业人员必须佩带个人防尘、防护用具。

5．施工中应明确分工，统一指挥，各种设备应处于完好状态。

6．张拉设备应牢靠，试验时应采取防范措施，防止夹具飞出伤人。

注浆管路应畅通，防止塞泵、塞管。

机械设备的运转部位应有安全防护装置。

7．锚杆钻机应安设安全可靠的反力装置。

在有地下水地层中钻进，孔口设置可靠的防喷装置，一旦发生漏水涌砂时能及时封住孔口。

8．用电安全：现场电线架设统一规划，严格执行三相五线制，按规范设置漏电保护开关，用电设备做到良好的接零和接地。

建立用电安全检查制度，定期对工地的用电情况进行检查，发现隐患及时整改。

9．机械使用安全:现场所用机械设备的装设做到牢固稳定，所有机械设备严禁带故障作业，设专人定期进行检查、检修和保养。

所有设备由专业人员进行操作，特殊工种必须持证上岗，机械操作实行挂牌制度，严格按照操作规程进行操作。

砂浆锚杆施工工艺流程图四、施工工艺及方法1、锚杆加工⑴材料采用Φ22螺纹钢杆身必须调直无缺损并除去杆上油污、铁锈、杂质。

杆体直径要均匀、一致。

⑵每根加工长度误差不大于±1cm。

2、钻孔及安装锚杆⑴锚杆孔位置误差不大于±15cm，梅花形布置。

锚杆孔位允许偏差为±150mm。

钻眼深度允许偏差为±50mm。

锚杆应垂直于开挖岩面布设。

⑵杆孔深度大于锚杆设计长度10cm，锚杆插入孔内的长度不得短于设计长度的95%。

钻孔后，孔内石粉必须用高压水冲洗干净。

3、钻到设计深度时，若流出的岩粉呈黄色或褐色，或钎头冲击异常时，说明遇到较软弱的岩石或破碎夹层，则变更锚杆深度与位置。

4、设置垫板的锚杆，垫板应紧贴围岩，围岩不平时要用M10砂浆填平。

5、锚杆孔内灌砂浆强度为M20，锚杆孔内灌砂浆应密实饱满。

6、锚杆体露出岩面长度不应大于喷层的厚度。

四、质量标准1、锚杆施工应符合现行《锚杆喷射混凝土支护技术规范》（GB50086）、《铁路隧道喷锚构筑法技术规范》（TB10108）的有关规定。

2、锚杆材料的品种应符合设计要求，并应进行以下检验：⑴外观质量检验：杆体直径要均匀、一致，无严重锈蚀、弯折。

⑵锚杆杆体抗拉力不小于150kN。

⑶加工后的锚杆的杆体尺寸应符合设计要求，车丝部分无偏心，有焊接件时焊缝表面不得有裂纹、焊瘤等缺陷。

3、根据地质条件、使用要求及锚固特性选择锚杆。

拱部系统锚杆均采用φ22中空锚杆；边墙系统采用φ22砂浆锚杆，所有锚杆均应设钢垫板，垫板尺寸宜为150mm×150mm×6mm。

锚杆使用前，应在现场进行工艺、力学试验。

4、锚杆钻孔应符合下列要求：⑴钻孔机具应根据锚杆类型、规格及围岩等情况选择。

⑵应按设计要求定出位置，孔位允许偏差为±150mm。

⑶钻孔应与围岩壁面或其所在部位岩层的主要结构面垂直。

⑷砂浆锚杆的深度误差不得大于±50mm。

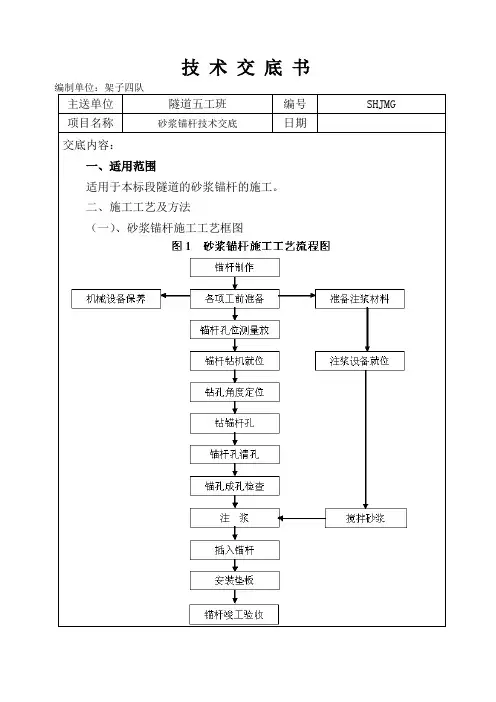

技术交底书编制单位：架子四队主送单位隧道五工班编号SHJMG 项目名称砂浆锚杆技术交底日期交底内容：一、适用范围适用于本标段隧道的砂浆锚杆的施工。

二、施工工艺及方法（一）、砂浆锚杆施工工艺框图（二）施工方法1、钻孔施工时采用台车或风枪。

孔位偏差应不大于10mm，孔深偏差不大于50mm，采用“先注浆后安装锚杆”的程序施工，钻孔直径应大于锚杆直径15mm。

2、锚杆砂浆锚杆采用Φ22钢筋,在围岩开挖和初喷混凝土后打设，钻孔时确保孔口岩面整平，使岩面与钻孔方向垂直，局部随机锚杆的孔轴方向应与可能滑动面的倾向方向相反，其与滑动面的交角应大于70°，间距、长度根据各类围岩情况确定,梅花形布置。

3、锚杆安装锚杆安装前，先对锚孔进行检查，孔位、孔深、沿直度、孔径、方向必须合格。

同时应用高压风、水清孔，使孔干净无积水残碴。

此外要检查锚杆钢材、直径、长度应符合设计要求，锚杆端头应加工螺纹长度不小短于10cm。

锚杆安装采取先注浆后插杆方法施工，砂浆强度不少于20Mpa，配比试验选定，用羊角气泵胶管从孔底倒插式注浆，浆满后快速插入锚杆到安装长度，然后用半干硬砂浆封实孔口，待水泥浆体的强度达到10MPa后进行安装锚垫板（150mm*150mm*6mm）和紧固螺帽。

4、锚杆安装数量表：围岩级别ⅡⅢⅣⅤ施工部位/ 边墙边墙边墙间距（环m*/ 1.2*1.5 1.2*1.2 1.2*1.0 纵m）每根长度m / 3.0 3.5 4.0三、质量验收标准（一）、主控项目1、锚杆所使用的钢筋原材料进场检验必须符合验收标准第7.3.1条的规定。

2、半成品、成品锚杆的类型、规格、性能等应符合设计要求和国家现行有关技术标准的规定。

检查数量：施工单位按进场的每批次随机抽样3%进行检验。

监理单位按施工单位抽检数量的20%见证取样检测。

检验方法：施工单位检查产品合格证、出厂检验报告并进行试验。

监理单位检查全部产品合格证、出厂检验报告、试验报告并进行规定比例的见证取样检测。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改砂浆锚杆安装技术交底(通用版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.砂浆锚杆安装技术交底(通用版)砂浆锚杆施工要点1.设计要求锚杆采用牌号HRB335直径22的沙浆锚杆，L=3.5m.拱部按照1.5m×1.5m(环×纵)、边墙按照1.2m×1.2m(环×纵)呈梅花型布置，拱墙合计每延米11.2根，2.工艺流程砂浆锚杆施工工艺详见下图：3.砂浆锚杆的注浆安装（1）锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作，注浆材料使用硅酸盐或普通硅酸盐42.5水泥，粒径小于2.5mm的砂子，并须过筛，胶骨比1:1，水灰比0.40，砂浆标号不小于M20。

（2）砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，并倒入少量砂浆，初压水和稀浆湿润管路，然后再将已调好的砂浆倒入泵内。

将注浆管插至锚杆眼底，将泵盖压紧密封，一切就绪后，慢慢打开阀门开始注浆。

在气压推动下，将砂浆不断压入眼底，注浆管跟着缓缓退出眼孔，并始终保持注浆管口埋在砂浆内，以免浆中出现空洞，将注浆管全部抽出后，立即把锚杆插入眼孔，然后用木楔堵塞眼口，防止砂浆流失。

（3）锚杆孔中必须注满砂浆，发现不满须拨出锚杆重新注浆。

注浆管不准对人放置，以防止高压喷出物射击伤人。

砂浆应随用随拌，在初凝前全部用完，使用掺速凝剂砂浆时，一次拌制砂浆数量不应多于3个孔，以免时间过长，使砂浆在泵、管中凝结。

锚杆安全施工技术交底一、工程概述本工程为工程，位于市区，路与路交汇处，总建筑面积为平方米，包括栋高层住宅和地下车库。

本工程采用预应力锚杆（锚索）进行基坑支护。

二、锚杆（锚索）安全施工技术交底1、施工准备（1）技术准备：熟悉锚杆（锚索）支护设计图纸，包括设计计算书、施工图纸、地质资料等；制定锚杆（锚索）支护施工方案，进行技术交底，并对工人进行培训。

（2）现场准备：平整场地，清除杂物，做好排水系统；准备好钻机、注浆机等设备和材料。

2、施工工艺（1）测量放样：根据设计要求，确定锚杆（锚索）的位置和深度，并进行测量放样。

（2）钻孔：采用钻机进行钻孔，根据设计要求确定孔径和深度。

钻孔过程中要保持钻机稳定，避免偏斜或损坏。

（3）清孔：用清水或压缩空气将孔内残渣清除干净，确保孔内无杂物。

（4）锚杆（锚索）制作与安装：根据设计要求，制作锚杆（锚索），并将其放入孔内。

在安装过程中，要确保锚杆（锚索）的自由端无约束，以便于张拉和固定。

（5）注浆：将浆液通过注浆管注入孔内，填充孔壁与锚杆（锚索）之间的间隙。

注浆要均匀、连续，避免出现空隙或漏浆现象。

（6）张拉与锁定：在浆液固化后，对锚杆（锚索）进行张拉和锁定。

张拉力要根据设计要求进行控制，确保支护效果。

3、安全措施（1）施工人员必须经过培训合格后方可上岗操作。

（2）钻机操作人员必须了解钻机的结构、性能和使用方法，严格遵守操作规程。

（3）钻孔过程中要保持钻机稳定，避免因振动导致偏斜或损坏。

（4）注浆时要避免浆液溅出，以免造成环境污染。
