高后备保护和低后备保护是相对变压器而言的,变压器高压侧的后备保护称为高后备,变压器低压侧的后备保护称为低后备;后备保护,是相对主保护而言的,一般情况下,变压器的主保护是差动保护、瓦斯保护,后备保护是过流保护;在从你的问题中分析,在变压器的高压侧和低压侧分别设置过流保护,即高后备和低后备;低后备的作用：变压器低压母线、变压器低压线圈的保护以及低压出线的后备远后备保护;高后备的作用：变压器高压线圈、高压引线的保护;三绕组变压器差动保护的构成及工作原理三绕组变压器差动保护的动作原理和双绕组变压器差动保护的动作原理是一样的,也是按循环电流原理构成的;正常运行和外部短路时,三绕组变压器三侧电流向量和折算至同一电压等级为零;它可能是一侧流入另两侧流出,也可能由两侧流入,而从第三侧流出;所以,若将任何两侧电流相加再去和第三侧电流相比较,就构成三绕组变压器的差动保护;其原理接线如图19所示;当正常运行和外部短路时,若不平衡电流忽略不计,则流入继电器的电流为零;即ⅰR=ⅰI2+ⅰⅡ2+ⅰⅢ2=0当内部短路时,流入继电器的电流则为ⅰR=ⅰI2+ⅰⅡ2+ⅰⅢ2=ΣⅰK/na即等于各侧短路电流二次值的总和;可见在正常及区外短路时,保护不会动作,而发生内部故障时,保护将灵敏动作;为保证三绕组变压器差动保护的可靠性和灵敏性,应注意以下几点：1各侧电流互感器的变比应统一按变压器最大额定容量来选择;2外部短路时的三绕组变压器比双绕组变压器的不平衡电流大,宜采用带制动特性的BCH-1型差动继电器,若BCH-1型仍不满足灵敏度要求,可采用二次谐波制动的差动保护,3为解决实际变比与计算变比不一致而引起的不平衡电流,以保证每两侧线圈之间的平衡,对BCH-1型差动保护,应将两组平衡线圈分别接在二次电流较小的两侧;什么是差动保护差动保护是输入的两端CT电流矢量差,当达到设定的动作值时启动动作元件;保护范围在输入的两端CT之间的设备可以是线路,发电机,电动机,变压器等电气设备逆相序上面两位已经解释了,有功反向是逆功率而不是逆相序,一般用在发电机保护中;电流差动保护是继电保护中的一种保护,forclear 说的差动保护和逆相序都是对的;正相序是A超前B,B超前C各是120度;反相序即是逆相序是 A 超前C,C超前B各是120度;有功方向变反只是电压和电流的之间的角加上180度,就是反相功率,而不是逆相序;差动保护是根据“电路中流入节点电流的总和等于零”原理制成的;差动保护把被保护的电气设备看成是一个接点,那么正常时流进被保护设备的电流和流出的电流相等,差动电流等于零;当设备出现故障时,流进被保护设备的电流和流出的电流不相等,差动电流大于零;当差动电流大于差动保护装置的整定值时,保护动作,将被保护设备的各侧断路器跳开,使故障设备断开电源;差动保护原理差动保护是利用基尔霍夫电流定理工作的,当变压器正常工作或区外故障时,将其看作理想变压器,则流入变压器的电流和流出电流折算后的电流相等,差动继电器不动作;当变压器内部故障时,两侧或三侧向故障点提供短路电流,差动保护感受到的二次电流和的正比于故障点电流,差动继电器动作;差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时,一直用于变压器做主保护;另外差动保护还有线路差动保护、母线差动保护等等;变压器差动保护是防止变压器内部故障的主保护;其接线方式,按回路电流法原理,把变压器两侧电流互感器二次线圈接成环流,变压器正常运行或外部故障,如果忽略不平衡电流,在两个互感器的二次回路臂上没有差电流流入继电器,即：iJ＝ibp＝iI-iII=0;如果内部故障,如图ZD点短路,流入继电器的电流等于短路点的总电流;即：iJ=ibp=iI2+iII2;当流入继电器的电流大于动作电流,保护动作断路器跳闸;。

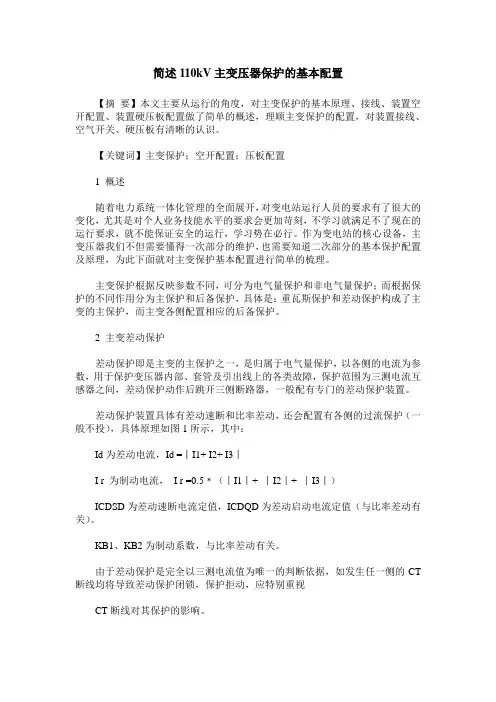

简述110kV主变压器保护的基本配置【摘要】本文主要从运行的角度，对主变保护的基本原理、接线、装置空开配置、装置硬压板配置做了简单的概述，理顺主变保护的配置，对装置接线、空气开关、硬压板有清晰的认识。
【关键词】主变保护；空开配置；压板配置1 概述随着电力系统一体化管理的全面展开，对变电站运行人员的要求有了很大的变化，尤其是对个人业务技能水平的要求会更加苛刻，不学习就满足不了现在的运行要求，就不能保证安全的运行，学习势在必行。
作为变电站的核心设备，主变压器我们不但需要懂得一次部分的维护，也需要知道二次部分的基本保护配置及原理，为此下面就对主变保护基本配置进行简单的梳理。
主变保护根据反映参数不同，可分为电气量保护和非电气量保护；而根据保护的不同作用分为主保护和后备保护，具体是：重瓦斯保护和差动保护构成了主变的主保护，而主变各侧配置相应的后备保护。
2 主变差动保护差动保护即是主变的主保护之一，是归属于电气量保护，以各侧的电流为参数，用于保护变压器内部、套管及引出线上的各类故障，保护范围为三测电流互感器之间，差动保护动作后跳开三侧断路器，一般配有专门的差动保护装置。
差动保护装置具体有差动速断和比率差动，还会配置有各侧的过流保护（一般不投），具体原理如图1所示，其中：Id为差动电流，Id =︱I1+ I2+ I3︱I r 为制动电流，I r =0.5﹡（︱I1︱+ ︱I2︱+ ︱I3︱）ICDSD为差动速断电流定值，ICDQD为差动启动电流定值（与比率差动有关）。
KB1、KB2为制动系数，与比率差动有关。
由于差动保护是完全以三测电流值为唯一的判断依据，如发生任一侧的CT 断线均将导致差动保护闭锁，保护拒动，应特别重视CT断线对其保护的影响。
差动保护装置因只需取入各侧的电流，无需电压，装置仅有一个二次空开，即差动保护装置装置电源空开。
差动保护装置压板有三个出口压板：跳高压侧断路器压板、跳中压侧断路器压板、跳低压侧断路器压板；功能压板有：投差动保护压板、投过流保护压板（一般不投）。
