(完整word版)主变保护测控屏简介
- 格式:doc
- 大小:38.01 KB
- 文档页数:13

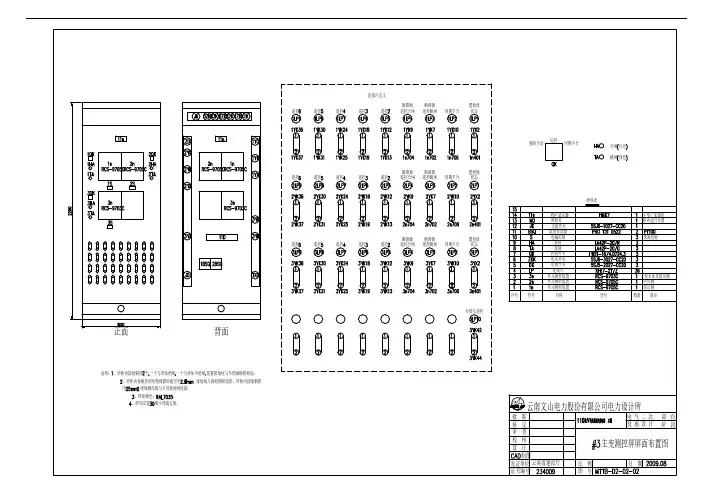

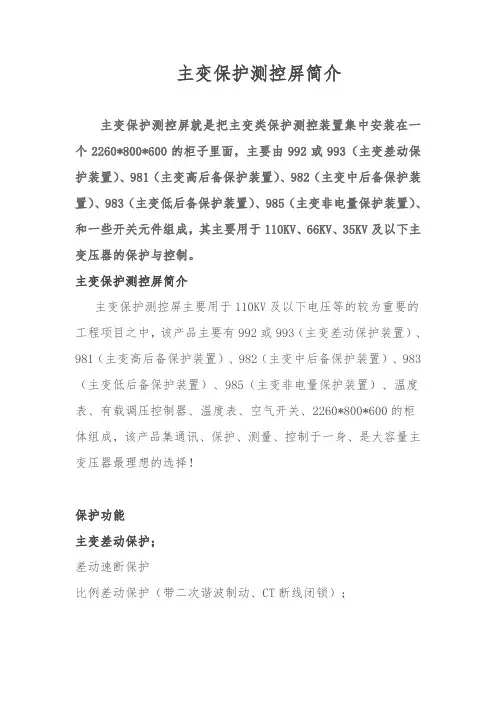

主变保护测控屏简介主变保护测控屏就是把主变类保护测控装置集中安装在一个2260*800*600的柜子里面,主要由992或993(主变差动保护装置)、981(主变高后备保护装置)、982(主变中后备保护装置)、983(主变低后备保护装置)、985(主变非电量保护装置)、和一些开关元件组成,其主要用于110KV、66KV、35KV 及以下主变压器的保护与控制。
主变保护测控屏简介主变保护测控屏主要用于110KV及以下电压等的较为重要的工程项目之中,该产品主要有992或993(主变差动保护装置)、981(主变高后备保护装置)、982(主变中后备保护装置)、983(主变低后备保护装置)、985(主变非电量保护装置)、温度表、有载调压控制器、温度表、空气开关、2260*800*600的柜体组成,该产品集通讯、保护、测量、控制于一身、是大容量主变压器最理想的选择!保护功能主变差动保护;差动速断保护比例差动保护(带二次谐波制动、CT断线闭锁);CT断线告警;Y/Y/△补偿投入;主变非电量保护本体轻瓦斯-告警;本体重瓦斯-跳闸;有载轻瓦斯-告警;有载重瓦斯-跳闸;压力释放(投-跳闸;退-告警);温度升高-告警;温度超高-跳闸;主变后备保护过流I段(跳分段);带低电压闭锁、负序电压闭锁;过流II段(跳主变所有侧开关);带低电压闭锁、负序电压闭锁;过流I段、II段均可选择:相间方向选择;限时速断(限时速断、限时速断方向、低电压闭锁);过负荷告警;CT断线(告警);零序过流(零序过流、零序电压闭锁、零序跳闸、零序方向选择);间隙零序保护;PT失压(告警);PT断线(告警);母线接地(告警);压力异常(SF6低气压告警);测控功能母线电压:Uab、Ubc、Uca;Ua、Ub、Uc;测量电流:Ia、Ib、Ic、功率:P、Q、cosФ;频率:f;辅助功能控制回路断线;手动分、合闸遥控分、合闸;故障录波;通讯方式485通讯;以太网通讯;光纤通讯;产品特点1、主变保护测控屏柜采用2260(或2360)×800×600尺寸,每面屏柜可装3层装置,每层可装3个装置。

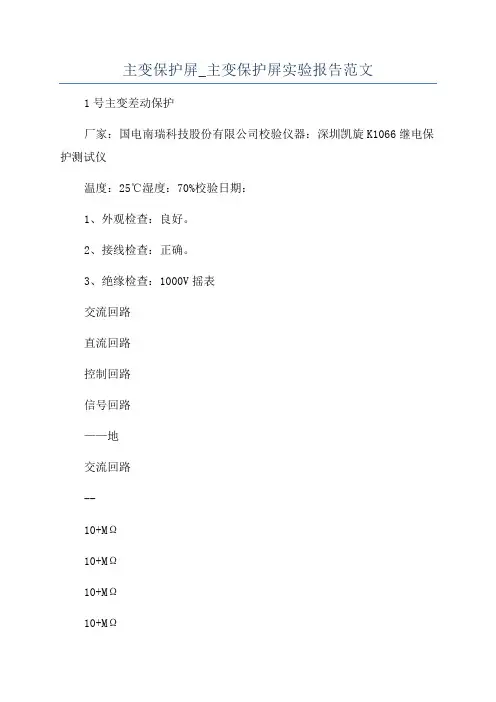

主变保护屏_主变保护屏实验报告范文1号主变差动保护厂家:国电南瑞科技股份有限公司校验仪器:深圳凯旋K1066继电保护测试仪温度:25℃湿度:70%校验日期:1、外观检查:良好。
2、接线检查:正确。
3、绝缘检查:1000V摇表交流回路直流回路控制回路信号回路——地交流回路--10+MΩ10+MΩ10+MΩ10+MΩ直流回路10+MΩ--10+10+MΩ10+MΩ控制回路10+MΩ10+MΩ--10+MΩ10+MΩ信号回路10+MΩ10+MΩ10+MΩ--10+MΩ4、电源检查:80﹪、100﹪、115﹪额定直流电压下装置工作正常。
5、版本号检查:装置名称版本号CRCNSR691RF-D01变压器差动保护装置V3.11-00-00-0467A96、零漂及线性度检查:6.1电流回路通道零漂0.5A1.0A5.0A10.0A20.0A高压侧IAH0.480.995.07 10.15 20.33IBH0.00 0.510.995.07 10.15 20.33ICH0.00 0.480.995.07 10.17 20.353IO0.480.995.0510.1220.38IOH0.00 0.480.995.0510.1220.30IJOH0.00 0.480.995.0510.1220.30中压侧0.00 0.510.995.05 10.12 20.33IBL0.000.481.025.05 10.15 20.38ICL0.000.481.025.05 10.12 20.33低压侧IAL0.00 0.480.995.0510.1220.33IBL0.000.481.025.0510.1220.33ICL0.000.481.025.0510.126.2、电压回路:通道零漂1V10V30V57.74V70V高压侧UA0.000.979.9629.8957.6069.87UB0.000.9829.93 57.68 69.88UC0.00 0.989.9629.90 57.68 69.863U00.00 0.989.9529.93 57.59 69.86Ul0.00 0.9729.90 57.6869.88U20.00 0.989.9529.9357.5969.86中压侧UA0.00 0.989.9629.9457.6669.91UB0.009.9629.9657.70 69.94UC0.00 0.979.9729.9257.70 69.98Ul0.00 0.989.9729.96 57.6669.90 U20.0010.0230.0157.8670.23低压侧UA0.00 0.989.9629.9457.6669.91UB0.00 0.989.9629.9657.70 69.94UC0.000.979.9729.9257.70 69.98Ul0.000.989.9729.9657.6669.90U20.000.9910.0230.0157.8670.237、保护试验:7.1主变差动保护差动速断定值8比率差动定值0.5二次谐波闭锁定值0.157.2比率差动元件动作保护实验:接线方式为Y-Y-△11型接线,S=31.5MW,高压侧CT变比为300/5,中压侧CT变比为600/5,低压侧CT变比为2500/5,计算得出高压侧Ie=2.755A,中压侧Ie=3.937,低压侧Ie=3.464A,高压侧加入I2,低压侧加入I1,固定一个值,改变另一个值,使差动动作,取两组,计算斜率。

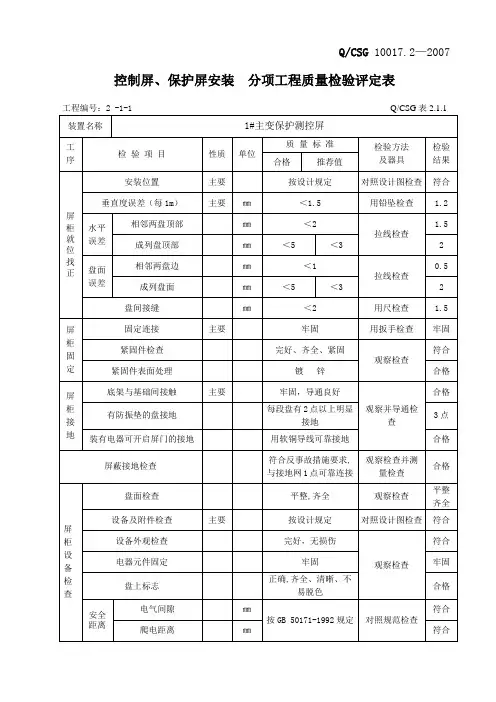

控制屏、保护屏安装分项工程质量检验评定表工程编号:2 -1-1 Q/CSG表2.1.1 装置名称1#主变保护测控屏工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值屏柜就位找正安装位置主要按设计规定对照设计图检查符合垂直度误差(每1m)主要㎜<1.5用铅坠检查 1.2水平误差相邻两盘顶部㎜<2拉线检查1.5成列盘顶部㎜<5<3 2 盘面误差相邻两盘边㎜<1拉线检查0.5成列盘面㎜<5<3 2 盘间接缝㎜<2用尺检查 1.5屏柜固定固定连接主要牢固用扳手检查牢固紧固件检查完好、齐全、紧固观察检查符合紧固件表面处理镀锌合格屏柜接地底架与基础间接触主要牢固,导通良好观察并导通检查合格有防振垫的盘接地每段盘有2点以上明显接地3点装有电器可开启屏门的接地用软铜导线可靠接地合格屏蔽接地检查符合反事故措施要求,与接地网1点可靠连接观察检查并测量检查合格屏柜设备检查盘面检查平整,齐全观察检查平整齐全设备及附件检查主要按设计规定对照设计图检查符合设备外观检查完好,无损伤观察检查符合电器元件固定牢固牢固盘上标志正确,齐全、清晰、不易脱色合格安全距离电气间隙㎜按GB 50171-1992规定对照规范检查符合爬电距离㎜符合Q/CSG 10017.2—2007 Q/CSG表2.1.1(续)工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值其他屏柜内照明装置齐全,且能正常使用观察检查齐全正常屏柜外观检查油漆无脱落、皱纹、污染观察检查无验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日监理年月日控制屏、保护屏安装分项工程质量检验评定表工程编号:2 -1-1 Q/CSG表2.1.1 装置名称公用测控及对时柜工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值屏柜就位找正安装位置主要按设计规定对照设计图检查符合垂直度误差(每1m)主要㎜<1.5用铅坠检查 1.3水平误差相邻两盘顶部㎜<2拉线检查1.6成列盘顶部㎜<5<3 2.5 盘面误差相邻两盘边㎜<1拉线检查0.5成列盘面㎜<5<3 2 盘间接缝㎜<2用尺检查 1.5屏柜固定固定连接主要牢固用扳手检查牢固紧固件检查完好、齐全、紧固观察检查符合紧固件表面处理镀锌合格屏柜接地底架与基础间接触主要牢固,导通良好观察并导通检查合格有防振垫的盘接地每段盘有2点以上明显接地3点装有电器可开启屏门的接地用软铜导线可靠接地合格屏蔽接地检查符合反事故措施要求,与接地网1点可靠连接观察检查并测量检查合格屏柜设备检查盘面检查平整,齐全观察检查平整齐全设备及附件检查主要按设计规定对照设计图检查符合设备外观检查完好,无损伤观察检查符合电器元件固定牢固牢固盘上标志正确,齐全、清晰、不易脱色合格安全距离电气间隙㎜按GB 50171-1992规定对照规范检查符合爬电距离㎜符合Q/CSG 10017.2—2007 Q/CSG表2.1.1(续)工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值其他屏柜内照明装置齐全,且能正常使用观察检查齐全正常屏柜外观检查油漆无脱落、皱纹、污染观察检查无验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日监理年月日控制屏、保护屏安装分项工程质量检验评定表工程编号:2 -1-1 Q/CSG表2.1.1 装置名称远动装置柜工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值屏柜就位找正安装位置主要按设计规定对照设计图检查符合垂直度误差(每1m)主要㎜<1.5用铅坠检查 1.0水平误差相邻两盘顶部㎜<2拉线检查1.8成列盘顶部㎜<5<3 2.5 盘面误差相邻两盘边㎜<1拉线检查0.6成列盘面㎜<5<3 2 盘间接缝㎜<2用尺检查 1.5屏柜固定固定连接主要牢固用扳手检查牢固紧固件检查完好、齐全、紧固观察检查符合紧固件表面处理镀锌合格屏柜接地底架与基础间接触主要牢固,导通良好观察并导通检查合格有防振垫的盘接地每段盘有2点以上明显接地3点装有电器可开启屏门的接地用软铜导线可靠接地合格屏蔽接地检查符合反事故措施要求,与接地网1点可靠连接观察检查并测量检查合格屏柜设备检查盘面检查平整,齐全观察检查平整齐全设备及附件检查主要按设计规定对照设计图检查符合设备外观检查完好,无损伤观察检查符合电器元件固定牢固牢固盘上标志正确,齐全、清晰、不易脱色合格安全距离电气间隙㎜按GB 50171-1992规定对照规范检查符合爬电距离㎜符合Q/CSG 10017.2—2007 Q/CSG表2.1.1(续)工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值其他屏柜内照明装置齐全,且能正常使用观察检查齐全正常屏柜外观检查油漆无脱落、皱纹、污染观察检查无验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日监理年月日控制屏、保护屏安装分项工程质量检验评定表工程编号:2 -1-1 Q/CSG表2.1.1 装置名称35kV线路及主变电能表柜工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值屏柜就位找正安装位置主要按设计规定对照设计图检查符合垂直度误差(每1m)主要㎜<1.5用铅坠检查 1.0水平误差相邻两盘顶部㎜<2拉线检查1.8成列盘顶部㎜<5<3 2.8 盘面误差相邻两盘边㎜<1拉线检查0.7成列盘面㎜<5<3 2.5 盘间接缝㎜<2用尺检查 1.5屏柜固定固定连接主要牢固用扳手检查牢固紧固件检查完好、齐全、紧固观察检查符合紧固件表面处理镀锌合格屏柜接地底架与基础间接触主要牢固,导通良好观察并导通检查合格有防振垫的盘接地每段盘有2点以上明显接地3点装有电器可开启屏门的接地用软铜导线可靠接地合格屏蔽接地检查符合反事故措施要求,与接地网1点可靠连接观察检查并测量检查合格屏柜设备检查盘面检查平整,齐全观察检查平整齐全设备及附件检查主要按设计规定对照设计图检查符合设备外观检查完好,无损伤观察检查符合电器元件固定牢固牢固盘上标志正确,齐全、清晰、不易脱色合格安全距离电气间隙㎜按GB 50171-1992规定对照规范检查符合爬电距离㎜符合Q/CSG 10017.2—2007 Q/CSG表2.1.1(续)工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值其他屏柜内照明装置齐全,且能正常使用观察检查齐全正常屏柜外观检查油漆无脱落、皱纹、污染观察检查无验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日监理年月日控制屏、保护屏安装分项工程质量检验评定表工程编号:2 -1-1 Q/CSG表2.1.1 装置名称蓄电池柜工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值屏柜就位找正安装位置主要按设计规定对照设计图检查符合垂直度误差(每1m)主要㎜<1.5用铅坠检查 1.2水平误差相邻两盘顶部㎜<2拉线检查1.8成列盘顶部㎜<5<3 2.5 盘面误差相邻两盘边㎜<1拉线检查0.8成列盘面㎜<5<3 2.6 盘间接缝㎜<2用尺检查 1.5屏柜固定固定连接主要牢固用扳手检查牢固紧固件检查完好、齐全、紧固观察检查符合紧固件表面处理镀锌合格屏柜接地底架与基础间接触主要牢固,导通良好观察并导通检查合格有防振垫的盘接地每段盘有2点以上明显接地3点装有电器可开启屏门的接地用软铜导线可靠接地合格屏蔽接地检查符合反事故措施要求,与接地网1点可靠连接观察检查并测量检查合格屏柜设备检查盘面检查平整,齐全观察检查平整齐全设备及附件检查主要按设计规定对照设计图检查符合设备外观检查完好,无损伤观察检查符合电器元件固定牢固牢固盘上标志正确,齐全、清晰、不易脱色合格安全距离电气间隙㎜按GB 50171-1992规定对照规范检查符合爬电距离㎜符合Q/CSG 10017.2—2007 Q/CSG表2.1.1(续)工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值其他屏柜内照明装置齐全,且能正常使用观察检查齐全正常屏柜外观检查油漆无脱落、皱纹、污染观察检查无验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日监理年月日控制屏、保护屏安装分项工程质量检验评定表工程编号:2 -1-1 Q/CSG表2.1.1 装置名称充电馈线柜工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值屏柜就位找正安装位置主要按设计规定对照设计图检查符合垂直度误差(每1m)主要㎜<1.5用铅坠检查 1.3水平误差相邻两盘顶部㎜<2拉线检查1.8成列盘顶部㎜<5<3 2.8 盘面误差相邻两盘边㎜<1拉线检查0.5成列盘面㎜<5<3 2.2 盘间接缝㎜<2用尺检查 1.6屏柜固定固定连接主要牢固用扳手检查牢固紧固件检查完好、齐全、紧固观察检查符合紧固件表面处理镀锌合格屏柜接地底架与基础间接触主要牢固,导通良好观察并导通检查合格有防振垫的盘接地每段盘有2点以上明显接地3点装有电器可开启屏门的接地用软铜导线可靠接地合格屏蔽接地检查符合反事故措施要求,与接地网1点可靠连接观察检查并测量检查合格屏柜设备检查盘面检查平整,齐全观察检查平整齐全设备及附件检查主要按设计规定对照设计图检查符合设备外观检查完好,无损伤观察检查符合电器元件固定牢固牢固盘上标志正确,齐全、清晰、不易脱色合格安全距离电气间隙㎜按GB 50171-1992规定对照规范检查符合爬电距离㎜符合Q/CSG表2.1.1(续)工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值其他屏柜内照明装置齐全,且能正常使用观察检查齐全正常屏柜外观检查油漆无脱落、皱纹、污染观察检查无验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日监理年月日控制屏、保护屏安装分项工程质量检验评定表工程编号:2 -1-1 Q/CSG表2.1.1 装置名称通信及UPS电源柜工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值屏柜就位找正安装位置主要按设计规定对照设计图检查符合垂直度误差(每1m)主要㎜<1.5用铅坠检查 1.2水平误差相邻两盘顶部㎜<2拉线检查1.5成列盘顶部㎜<5<3 2.6 盘面误差相邻两盘边㎜<1拉线检查0.8成列盘面㎜<5<3 2.2 盘间接缝㎜<2用尺检查 1.8屏柜固定固定连接主要牢固用扳手检查牢固紧固件检查完好、齐全、紧固观察检查符合紧固件表面处理镀锌合格屏柜接地底架与基础间接触主要牢固,导通良好观察并导通检查合格有防振垫的盘接地每段盘有2点以上明显接地3点装有电器可开启屏门的接地用软铜导线可靠接地合格屏蔽接地检查符合反事故措施要求,与接地网1点可靠连接观察检查并测量检查合格屏柜设备检查盘面检查平整,齐全观察检查平整齐全设备及附件检查主要按设计规定对照设计图检查符合设备外观检查完好,无损伤观察检查符合电器元件固定牢固牢固盘上标志正确,齐全、清晰、不易脱色合格安全距离电气间隙㎜按GB 50171-1992规定对照规范检查符合爬电距离㎜符合Q/CSG表2.1.1(续)工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值其他屏柜内照明装置齐全,且能正常使用观察检查齐全正常屏柜外观检查油漆无脱落、皱纹、污染观察检查无验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日监理年月日控制屏、保护屏安装分项工程质量检验评定表工程编号:2 -1-1 Q/CSG表2.1.1 装置名称所用屏柜1工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值屏柜就位找正安装位置主要按设计规定对照设计图检查符合垂直度误差(每1m)主要㎜<1.5用铅坠检查0.8水平误差相邻两盘顶部㎜<2拉线检查1.2成列盘顶部㎜<5<3 2.5 盘面误差相邻两盘边㎜<1拉线检查0.8成列盘面㎜<5<3 2.2 盘间接缝㎜<2用尺检查 1.6屏柜固定固定连接主要牢固用扳手检查牢固紧固件检查完好、齐全、紧固观察检查符合紧固件表面处理镀锌合格屏柜接地底架与基础间接触主要牢固,导通良好观察并导通检查合格有防振垫的盘接地每段盘有2点以上明显接地3点装有电器可开启屏门的接地用软铜导线可靠接地合格屏蔽接地检查符合反事故措施要求,与接地网1点可靠连接观察检查并测量检查合格屏柜设备检查盘面检查平整,齐全观察检查平整齐全设备及附件检查主要按设计规定对照设计图检查符合设备外观检查完好,无损伤观察检查符合电器元件固定牢固牢固盘上标志正确,齐全、清晰、不易脱色合格安全距离电气间隙㎜按GB 50171-1992规定对照规范检查符合爬电距离㎜符合Q/CSG表2.1.1(续)工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值其他屏柜内照明装置齐全,且能正常使用观察检查齐全正常屏柜外观检查油漆无脱落、皱纹、污染观察检查无验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日监理年月日控制屏、保护屏安装分项工程质量检验评定表工程编号:2 -1-1 Q/CSG表2.1.1 装置名称所用电屏2工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值屏柜就位找正安装位置主要按设计规定对照设计图检查符合垂直度误差(每1m)主要㎜<1.5用铅坠检查 1.0水平误差相邻两盘顶部㎜<2拉线检查1.8成列盘顶部㎜<5<3 2.6 盘面误差相邻两盘边㎜<1拉线检查0.8成列盘面㎜<5<3 2.8 盘间接缝㎜<2用尺检查 1.6屏柜固定固定连接主要牢固用扳手检查牢固紧固件检查完好、齐全、紧固观察检查符合紧固件表面处理镀锌合格屏柜接地底架与基础间接触主要牢固,导通良好观察并导通检查合格有防振垫的盘接地每段盘有2点以上明显接地3点装有电器可开启屏门的接地用软铜导线可靠接地合格屏蔽接地检查符合反事故措施要求,与接地网1点可靠连接观察检查并测量检查合格屏柜设备检查盘面检查平整,齐全观察检查平整齐全设备及附件检查主要按设计规定对照设计图检查符合设备外观检查完好,无损伤观察检查符合电器元件固定牢固牢固盘上标志正确,齐全、清晰、不易脱色合格安全距离电气间隙㎜按GB 50171-1992规定对照规范检查符合爬电距离㎜符合Q/CSG表2.1.1(续)工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值其他屏柜内照明装置齐全,且能正常使用观察检查齐全正常屏柜外观检查油漆无脱落、皱纹、污染观察检查无验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日监理年月日控制屏、保护屏安装分项工程质量检验评定表工程编号:2 -1-1 Q/CSG表2.1.1 装置名称所用屏3工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值屏柜就位找正安装位置主要按设计规定对照设计图检查符合垂直度误差(每1m)主要㎜<1.5用铅坠检查 1.0水平误差相邻两盘顶部㎜<2拉线检查1.8成列盘顶部㎜<5<3 2.2 盘面误差相邻两盘边㎜<1拉线检查0.5成列盘面㎜<5<3 2.4 盘间接缝㎜<2用尺检查 1.2屏柜固定固定连接主要牢固用扳手检查牢固紧固件检查完好、齐全、紧固观察检查符合紧固件表面处理镀锌合格屏柜接地底架与基础间接触主要牢固,导通良好观察并导通检查合格有防振垫的盘接地每段盘有2点以上明显接地3点装有电器可开启屏门的接地用软铜导线可靠接地合格屏蔽接地检查符合反事故措施要求,与接地网1点可靠连接观察检查并测量检查合格屏柜设备检查盘面检查平整,齐全观察检查平整齐全设备及附件检查主要按设计规定对照设计图检查符合设备外观检查完好,无损伤观察检查符合电器元件固定牢固牢固盘上标志正确,齐全、清晰、不易脱色合格安全距离电气间隙㎜按GB 50171-1992规定对照规范检查符合爬电距离㎜符合Q/CSG 10017.2—2007 Q/CSG表2.1.1(续)工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值其他屏柜内照明装置齐全,且能正常使用观察检查齐全正常屏柜外观检查油漆无脱落、皱纹、污染观察检查无验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日监理年月日二次回路检查及接线分项工程质量检验评定表工程编号:2-1-3 Q/CSG表2.1.3 安装位置充电馈线柜13P至公用测控及对时屏3P左工序检验指标性质单位质量标准检验方法及器具检验结果合格推荐值配线导线外观主要绝缘层完好,无中间接头观察检查完好配线连接(螺接、插接、焊接或压接)主要牢固、可靠螺丝刀及用手拉牢固可靠导线配置主要按背面接线图对照接线图检查符合导线端头标志清晰,正确,且不易脱色观察检查清晰正确盘内配线绝缘等级耐压≥500V 查出厂证明800V 盘内配线截面积电流回路mm2≥2.5用线规检查2.5信号、电压回路mm2≥1.5 2.5 弱电回路mm2在满足载流量和电压降以及机械强度情况下≥0.52.5用于可动部位的导线主要多股软铜线观察检查合格控制电缆接线控制电缆接引按设计规定对照设计图检查符合线束绑扎松紧和形式松紧适当、匀称,形式一致观察检查合格导线束的固定牢固牢固每个接线端子并接芯线数根≤2 1 备用芯预留长度至最远端子处符合导线接引处预留长度适当,且各线余量一致适当电气回路连接(螺接、插接、焊接或压接)紧固可靠螺丝刀或或用手拉紧固可靠导线芯线端部弯圈顺时针方向,且大小合适观察检查符合导线芯线外观主要无损伤无多股软导线端部处理主要加终端附件或搪锡合格紧固件配置齐全,且与导线截面相匹配齐全匹配Q/CSG表2.1.3(续)工序检验指标性质单位质量标准检验方法及器具检验结果合格推荐值电缆接线导线端部标志主要正确、清晰,不易脱色对照设计图检查合格接地检查二次回路设有专用螺栓观察检查合格屏蔽电缆主要屏蔽层按设计要求可靠接地观察及导通检查可靠接地裸露部分对地距离主要mm按GB 50171-1992规定对照规范检查合格裸露部分表面漏电距离mm 对照规范检查合格验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日二次回路检查及接线分项工程质量检验评定表工程编号:2-1-3 Q/CSG表2.1.3 安装位置充电馈线柜13P至远动通信柜工序检验指标性质单位质量标准检验方法及器具检验结果合格推荐值配线导线外观主要绝缘层完好,无中间接头观察检查完好配线连接(螺接、插接、焊接或压接)主要牢固、可靠螺丝刀及用手拉牢固可靠导线配置主要按背面接线图对照接线图检查符合导线端头标志清晰,正确,且不易脱色观察检查清晰正确盘内配线绝缘等级耐压≥500V 查出厂证明800V 盘内配线截面积电流回路mm2≥2.5用线规检查2.5信号、电压回路mm2≥1.5 2.5 弱电回路mm2在满足载流量和电压降以及机械强度情况下≥0.52.5用于可动部位的导线主要多股软铜线观察检查合格控制电缆接线控制电缆接引按设计规定对照设计图检查符合线束绑扎松紧和形式松紧适当、匀称,形式一致观察检查合格导线束的固定牢固牢固每个接线端子并接芯线数根≤2 0 备用芯预留长度至最远端子处符合导线接引处预留长度适当,且各线余量一致适当电气回路连接(螺接、插接、焊接或压接)紧固可靠螺丝刀或或用手拉紧固可靠导线芯线端部弯圈顺时针方向,且大小合适观察检查符合导线芯线外观主要无损伤无多股软导线端部处理主要加终端附件或搪锡合格紧固件配置齐全,且与导线截面相匹配齐全匹配Q/CSG表2.1.3(续)工序检验指标性质单位质量标准检验方法及器具检验结果合格推荐值电缆接线导线端部标志主要正确、清晰,不易脱色对照设计图检查合格接地检查二次回路设有专用螺栓观察检查合格屏蔽电缆主要屏蔽层按设计要求可靠接地观察及导通检查可靠接地裸露部分对地距离主要mm按GB 50171-1992规定对照规范检查合格裸露部分表面漏电距离mm 对照规范检查合格验收结论:质检机构质量检验评定意见签名班组年月日施工队年月日项目部年月日二次回路检查及接线分项工程质量检验评定表工程编号:2-1-3 Q/CSG表2.1.3 装置名称1#主变保护测控屏至充电馈线柜工序检验指标性质单位质量标准检验方法及器具检验结果合格推荐值配线导线外观主要绝缘层完好,无中间接头观察检查完好配线连接(螺接、插接、焊接或压接)主要牢固、可靠螺丝刀及用手拉牢固可靠导线配置主要按背面接线图对照接线图检查符合导线端头标志清晰,正确,且不易脱色观察检查清晰正确盘内配线绝缘等级耐压≥500V 查出厂证明800V 盘内配线截面积电流回路mm2≥2.5用线规检查2.5信号、电压回路mm2≥1.5 2.5 弱电回路mm2在满足载流量和电压降以及机械强度情况下≥0.52.5用于可动部位的导线主要多股软铜线观察检查合格控制电缆接线控制电缆接引按设计规定对照设计图检查符合线束绑扎松紧和形式松紧适当、匀称,形式一致观察检查合格导线束的固定牢固牢固每个接线端子并接芯线数根≤2 0 备用芯预留长度至最远端子处符合导线接引处预留长度适当,且各线余量一致适当电气回路连接(螺接、插接、焊接或压接)紧固可靠螺丝刀或或用手拉紧固可靠导线芯线端部弯圈顺时针方向,且大小合适观察检查符合导线芯线外观主要无损伤无多股软导线端部处理主要加终端附件或搪锡合格紧固件配置齐全,且与导线截面相匹配齐全匹配。
变电站二次设备简介(总2页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--变电站二次设备简介1P远动通信及GPS对时屏:内含远动通信装置、规约转换装置和GPS对时装置。
远动通信装置负责将站内信息上传至调度监控系统,规约转换装置负责将不同厂家(规约不同)的设备信息转换成本站监控系统可读取的信息,并通过远动通信装置传输至跳读监控系统。
GPS对时装置是依靠GPS系统对全站装置进行实时对时。
2P公用测控屏:内含公用测控装置。
负责测量直流系统和母线电压(多未35kV变电站)等公用信息。
3P低频低压减载屏:内含低频低压减载装置。
它是安自设备,负责在母线电压过低或者频率过低是减载负荷。
4P继电保护试验电源屏:内涵继电保护试验电源。
负责在开展保护装置实验时,提供可控的直流电源。
5P 35kV#2主变保护测控屏:内涵主变非电量保护装置、主变差动保护装置、主变高后备保护装置、主变低后备保护装置和主变测控装置。
通过采集主变区域的非电气量和电气量,对一侧设备进行实时监控和保护。
7P 35kV线路保护测控屏:内涵线路保护测控装置。
通过采集线路区域的电气量,对一侧设备进行实时监控和保护,在线路发生故障致,及时切除故障,从而保护人身、设备和电网安全。
10P 10kV线路电度表屏:内涵电度表。
负责实时监控各间隔的计量信息。
11P 直流系统充电屏:内涵直流充电模块和直流监控装置。
充电模块负责将交流站用交流电转换为直流电供站内保护测控装置使用。
直流监控装置负责监控各条直流馈线是否正常。
12P 直流系统馈线屏:内含直流馈线回路空开,负责向各条直流回路提供可靠直流电。
13P 蓄电池屏:内含蓄电池组。
当站用变停电时,为各条直流回路提供可靠直流电,保持保护测控装置等能够正常运行。
15P UPS及通信电源馈线柜:内涵UPS装置。
负责向后台监控系统、五方系统和视频监控系统等提供交流不间断电源。
17P 所用电进线柜:负责提供站内所需的交流电。

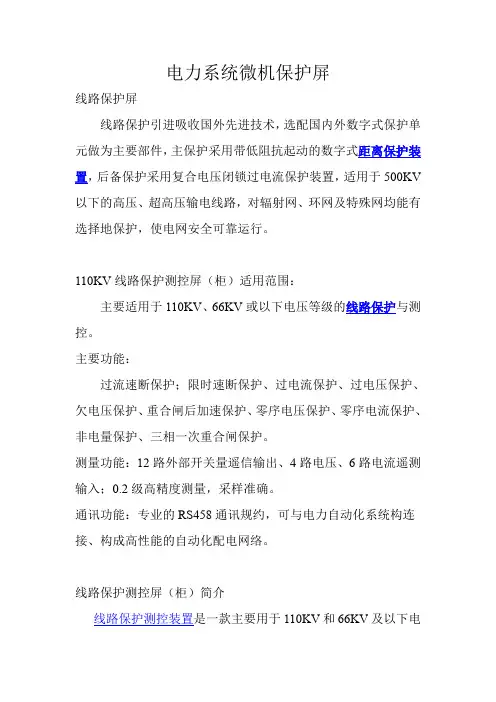

电力系统微机保护屏线路保护屏线路保护引进吸收国外先进技术,选配国内外数字式保护单元做为主要部件,主保护采用带低阻抗起动的数字式距离保护装置,后备保护采用复合电压闭锁过电流保护装置,适用于500KV 以下的高压、超高压输电线路,对辐射网、环网及特殊网均能有选择地保护,使电网安全可靠运行。
110KV线路保护测控屏(柜)适用范围:主要适用于110KV、66KV或以下电压等级的线路保护与测控。
主要功能:过流速断保护;限时速断保护、过电流保护、过电压保护、欠电压保护、重合闸后加速保护、零序电压保护、零序电流保护、非电量保护、三相一次重合闸保护。
测量功能:12路外部开关量遥信输出、4路电压、6路电流遥测输入;0.2级高精度测量,采样准确。
通讯功能:专业的RS458通讯规约,可与电力自动化系统构连接、构成高性能的自动化配电网络。
线路保护测控屏(柜)简介线路保护测控装置是一款主要用于110KV和66KV及以下电压等级的线路保护与测控。
GZP-971路保护测控装置采用先进的现场可编程技术(ISP)及世界领先的三级可编程模式,可以实现PLC功能和控制。
线路保护测控屏(柜)功能介绍三相一次重合闸:在电流保护动作后、重合闸功能开放15S 钟,如果此时段内无闭所条件、并且三相均无电流则进行重合闸逻辑判断。
重合闸充电条件:开关处处合位;没有闭所重合闸信号;重合闸放电条件:手动及遥控分闸;低压解列动作;弹簧未储能;开关位置状态异常;后加速保护:加速条件包括手动加速和重合闸后加速,为保护重合闸永久性三相短路后可靠跳闸,后加速保护还可以作母联充电保护,在实际运用中、110KV线路保护测控屏(柜)某些变电站不需要备用电源自投功能,那只需要分段开关的过流保护和充电保护,就可以选用本装置完成分段开关的过流保护和充电保护。
线路保护测控屏(柜)的通讯功能装置提供专业的标准的RS-485通讯接品,也可提供RS232通讯接口,可以与微机保护装置后台监控系统链接,实现自动化配网的四遥功能。

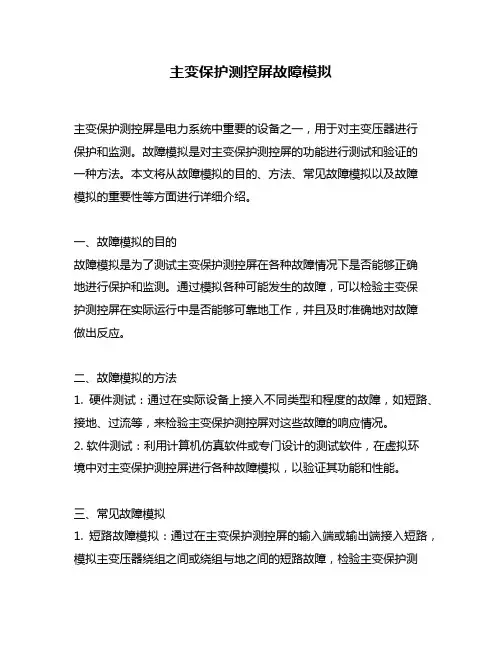

主变保护测控屏故障模拟主变保护测控屏是电力系统中重要的设备之一,用于对主变压器进行保护和监测。
故障模拟是对主变保护测控屏的功能进行测试和验证的一种方法。
本文将从故障模拟的目的、方法、常见故障模拟以及故障模拟的重要性等方面进行详细介绍。
一、故障模拟的目的故障模拟是为了测试主变保护测控屏在各种故障情况下是否能够正确地进行保护和监测。
通过模拟各种可能发生的故障,可以检验主变保护测控屏在实际运行中是否能够可靠地工作,并且及时准确地对故障做出反应。
二、故障模拟的方法1. 硬件测试:通过在实际设备上接入不同类型和程度的故障,如短路、接地、过流等,来检验主变保护测控屏对这些故障的响应情况。
2. 软件测试:利用计算机仿真软件或专门设计的测试软件,在虚拟环境中对主变保护测控屏进行各种故障模拟,以验证其功能和性能。
三、常见故障模拟1. 短路故障模拟:通过在主变保护测控屏的输入端或输出端接入短路,模拟主变压器绕组之间或绕组与地之间的短路故障,检验主变保护测控屏对短路故障的保护动作是否准确可靠。
2. 过流故障模拟:通过在主变保护测控屏的输入端或输出端接入过大电流,模拟主变压器绕组或连接线路中的过流情况,检验主变保护测控屏对过流故障的保护动作是否及时有效。
3. 接地故障模拟:通过在主变保护测控屏的输入端或输出端接入接地电阻,模拟主变压器绕组或连接线路中的接地情况,检验主变保护测控屏对接地故障的监测和定位能力。
四、故障模拟的重要性1. 验证设备性能:通过故障模拟可以验证主变保护测控屏在各种故障情况下是否能够准确可靠地工作,保证其性能符合设计要求。
2. 提高设备可靠性:通过故障模拟可以发现主变保护测控屏可能存在的缺陷和问题,并及时进行调整和优化,提高设备的可靠性和稳定性。
3. 保障电力系统安全:主变保护测控屏是电力系统中重要的安全设备,通过故障模拟可以确保其在各种故障情况下能够及时准确地对故障做出反应,保障电力系统的安全运行。
主变保护测控屏简介主变保护测控屏就是把主变类保护测控装置集中安装在一个2260*800*600的柜子里面,主要由992或993(主变差动保护装置)、981(主变高后备保护装置)、982(主变中后备保护装置)、983(主变低后备保护装置)、985(主变非电量保护装置)、和一些开关元件组成,其主要用于110KV、66KV、35KV及以下主变压器的保护与控制。
主变保护测控屏简介主变保护测控屏主要用于110KV及以下电压等的较为重要的工程项目之中,该产品主要有992或993(主变差动保护装置)、981(主变高后备保护装置)、982(主变中后备保护装置)、983(主变低后备保护装置)、985(主变非电量保护装置)、温度表、有载调压控制器、温度表、空气开关、2260*800*600的柜体组成,该产品集通讯、保护、测量、控制于一身、是大容量主变压器最理想的选择!保护功能主变差动保护;差动速断保护比例差动保护(带二次谐波制动、CT断线闭锁);CT断线告警;Y/Y/△补偿投入;主变非电量保护本体轻瓦斯-告警;本体重瓦斯-跳闸;有载轻瓦斯-告警;有载重瓦斯-跳闸;压力释放(投-跳闸;退-告警);温度升高-告警;温度超高-跳闸;主变后备保护过流I段(跳分段);带低电压闭锁、负序电压闭锁;过流II段(跳主变所有侧开关);带低电压闭锁、负序电压闭锁;过流I段、II段均可选择:相间方向选择;限时速断(限时速断、限时速断方向、低电压闭锁);过负荷告警;CT断线(告警);零序过流(零序过流、零序电压闭锁、零序跳闸、零序方向选择);间隙零序保护;PT失压(告警);PT断线(告警);母线接地(告警);压力异常(SF6低气压告警);测控功能母线电压:Uab、Ubc、Uca;Ua、Ub、Uc;测量电流:Ia、 Ib、 Ic、功率:P、Q、cosФ;频率:f;辅助功能控制回路断线;手动分、合闸遥控分、合闸;故障录波;通讯方式485通讯;以太网通讯;光纤通讯;产品特点1、主变保护测控屏柜采用2260(或2360)×800×600尺寸,每面屏柜可装3层装置,每层可装3个装置。
XXXX电力公司220kV变电所220kV主变压器订货技术条件XXXX电力公司1.1适用范围本技术条件适用于XXXX电力公司变电站220kV变压器微机保护招标订货,是相关设备订货合同的技术条款。
1.2采用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准,在用户方同意时可以使用其他性能指标更高的标准。
行业标准中已对产品质量分等作出规定的条款,供货方所提供的产品性能应达到优等品的标准。
当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。
1.3装置工作环境1.3.1环境温度:在-5℃~+40℃之间,装置应能达到说明书所规定的精度;在-10℃~+45℃之间,装置应能正常工作。
1.3.2相对湿度:5%~95%(产品内部不应凝露或结冰)1.3.3能承受地震强度:水平分量:0.3g垂直分量:0.15g同时作用持续3个正弦波,安全系数大于1.671.3.4日温差:20℃1.3.5海拔高度:1000m以下1.3.6安装方式:室内垂直安装1.3.7当频率在47.5~52.5Hz之间变化时,设备应能正常工作。
1.4装置额定参数:1.4.1直流电源:V,允许偏差-20%~+10%,纹波系数不大于5%1.4.2交流电压:100V/57.7V1.4.3交流电流: A1.4.4频率:50Hz±2.5Hz1.4.5开关跳合闸电流:开关跳闸电流: 220kV侧 A 110kV侧 A 10(35)kV侧 A开关合闸电流: 220kV侧 A 110kV侧 A 10 (35) kV侧 A1.4.6装置功耗1.4.6.1直流电源回路:正常工作时< W,保护动作时< W1.4.6.2交流电压回路:每一元件每相负荷<1VA1.4.6.3交流电流回路:当额定电流为5A时,每相不大于1VA;当额定电流为1A时,每相不大于0.5VA;1.5工程概况1.6主变压器保护配置(在[ ]内打∨为本次工程)1.6.1配置两套不同厂家、不同原理的差动保护,差动保护动作于总出口。
继保室保护屏图文1、公用测控柜有_2 个装置,名称分别为CSI-200E数字式综合测量控制装置,BX-5024工业级直流交换机,二次开关有9个,名称分别是10KV I段母线电压2-32ZKK1,10KV II段母线电压2-32ZKK2,10KV III段母线电压2-32ZKK3,35KV I段母线电压2-32ZKK4,35KV II段母线电压2-32ZKK5,35KV III段母线电压2-32ZKK6,监控网2交换机电源3JHJDK,监控网2交换机电源4JHJDK。
其中直流2 个,交流7 个,公共测控屏主变保护屏2、主变保护屏有6 个装置,名称分别为JFZ-13T 组合操作箱,CSC-326GL 数字式变压器保护测控装置,CSC-326GH 数字式变压器保护测控装置,CSC-326GD 数字式变压器差动保护装置,CSC-326B1 数字式非电量保护装置,CSC-200E 数字式综合测量控制装置,二次开关有13个,名称分别为交换机直流电源JHJDK,110kv侧母线电压1-1ZKK,变压器高后备保护直流电源1-1DK,10kv侧母线电压3-1DK,变压器低后备保护直流电源3-1DK,低压侧三相操作箱控制电源3-4DK,中压侧三相操作箱控制电源2-4DK ,电压切换直流电源7DK,高压侧三相操作箱控制电源1-4DK,变压器本体保护直流电源35DK,35KV侧母线电压2-1ZKK,变压器中后备保护直流电源2-1DK,变压器主保护直流电源1DK。
其中直流9 个,交流 4 个,3、110KV母联测控屏有 4 个装置,名称分别为YQX-23J电压切换箱,CSC-211 数字式线路保护测控装置,CSC-200E 数字式综合测量控制装置,JFZ-13T 组合操作箱,二次开关有6个,名称分别为三相操作箱操作回路电源4DK ,145母联保护装置电源1DK,电压切换装置电源7DK,10KVI母电压32ZKK1,10KVII母电压32ZKK2200E测控装置电源32DK,。
XX变电站站工程主控室屏柜安装作业指导书批准:审核:编制:XX有限公司20XX年XX月目录1 目的 (1)2 适用范围 (1)3 简介及作业任务 (1)4 作业准备及条件 (1)5 作业进度 (2)6 作业方法及工艺要求 (2)7 作业质量标准及检验要求 (3)8 安全措施、文明施工 (3)9 作业人员的职责 (4)10 支持性文件及质量记录 (5)附录控制保护屏安装作业流程图1 目的在变电所施工中,保护屏(测控屏)的安装工艺要求较多,且在运输、安装中易产生摩擦而损坏屏面,为了使施工人员正确、熟练掌握保护屏(测控屏)的安装程序及操作方法,特编制本作业指导书。
2 适用范围本作业指导书适用于XX变电站内的保护屏(测控屏)安装,屏内线的接入及电缆的接入。
3 简介及作业任务3.1 设备简介:当前的保护屏(测控屏)适用于变电站主控室或保护小室内选用,在其屏面上开孔并安装控制或保护设备以满足控制和保护的需要,一般到现场后不需再另行开孔安装设备。
3.2 使用条件3.2.1 室内安装3.2.2 周围空气温度:上限+4O℃,下限-5℃。
3.2.3 没有火灾、爆炸危险、严重污秽、化学腐蚀和剧烈震动的场所。
3.2.4 空气相对湿度不大于9O%(+25℃时)。
3.2.5 地震烈度不超过8度3.3 作业任务3.3.1 开箱检查3.3.2 保护屏(测控屏)屏就位3.3.3 保护屏(测控屏)屏内电缆安装及配线3.3.4 屏内杂物清理3.3.5屏内设备试验(略)4 作业准备及条件4.1 作业准备4.1.1 人员配备;技工二人,民工二人,拆箱就位时可适当增加施工人数。
4.1.2 安装前应准备好使用的工器具;撬杠、大螺丝刀、尼龙绳套、水平尺、皮尺、垂球、电焊机、冲击钻、平板车、榔头等工器具。
4.2 作业条件4.2.1 所安装设备必须是符合国家现行技术标准的合格产品,并有合格证,设备应有铭牌。
4.2.2 保护屏(测控屏)进行安装前,室内建筑工作应结束,基础型钢的安装应符合设计要求,电缆孔洞开口位置正确,并能满足设备安装的要求。
目录第一部分35KV线路控制保护实验屏概述 (1)一、PXH-91U-ZLG/Y35K V线路控制保护屏 (1)二、线路控制保护屏内万能转换开关简介 (1)第二部分实验内容............................................................................................ 错误!未定义书签。
实验一保护屏安装接线 .................................................................................. 错误!未定义书签。
实验二三段式电流保护模拟瞬时故障、永久性故障................................... 错误!未定义书签。
实验三自动重合闸实验 .................................................................................. 错误!未定义书签。
实验四断路器控制回路实验 .......................................................................... 错误!未定义书签。
实验五断路器防跳实验 .................................................................................. 错误!未定义书签。
注意事项.. (3)35kV 线路控制保护实验屏概述一、PXH-91U-ZLG/Y 35kV 线路控制保护屏PXH-91U-ZLG/Y 35kV 线路控制保护屏是按照35kV 线路保护配置的典型模式建设,主要用于学生进行二次回路安装接线实训,使其掌握二次回路安装接线的基本流程和工艺要求,掌握二次回路故障查找、消缺等职业技能。
综合自动化变电站主变压器的保护与监控主变压器(简称主变)是变电站的核心设备,它的安全运行直接关系到整个变电站的正常可靠运转,因此,综合自动化系统中变压器的保护与监控具有十分重要的作用,应给予充分的重视。
本文阐述CSC2000变电站综合自动化系统的网络结构与特点,提出了该系统中主变压器继电保护模块、监控系统和事件记录系统的设计原则,并详细分析了各功能系统的原理、实现方法和相互关系。
(一)CSC2000变电站综合自动化系统CSC2000变电站综合自动化系统[1]按分层分布式结构设计,分为变电站层和间隔层(参见图1)。
间隔层按一次设备(一台主变,一条线路)分布式配置。
各间隔内的设备相对独立,仅通过站内通信网联,并同变电站层的设备通信。
间隔层一般包括测量和控制设备,负责相应间隔线路或变压器的参数测量状态监视和断路器刀闸的控制、联锁;保护装置在相应线路或主变故障或异常时动作。
间隔层还包括一些其它智能装置,如故障记录装置和备用电源自投装置等。
间隔层的装置或设备均通过常规二次电缆同开关场的一次设备相连。
变电站层也采用分布式结构,包括当地监控PC机、远动通信接口和用于专业管理的工程师站PC机以及专用设备网络主站1~主站3。
当地监控和远动接口相互独立。
主站1和主站2完全相同,称为监控主站。
它一方面作为当地监控和远动系统与站内局域网Lonworks的网络接口,另一方面设有一个实时数据库,存放着全站各测点的模拟量和状态量,通过通信接口与当地或远方监控计算机通信。
早期主站与当地监控PC机通信接口为串行RS232方式,最新设计的主站已采用Echelon公司的最新技术,将主站直接放在监控PC机内,通过PC机内总线交换数据,增强了可靠性和实时性。
主站3是工程师站,有两个Lonworks接口,分别接至录波专用网和监控网,当地PC机可迅速将分散在各保护装置中的录波插件的记录数据存盘并进行波形显示和计算分析等工作,它还通过Modem接至公用电话网,从而可利用PC机在远方同网上任一元件通信或调取录波记录。
站变备自投、低压屏的结构原理,安装、调试及维护一、产品设计特点交流低压配电屏,具有结构合理,电路配置安全,防护性能好,分断能力高,动热稳定性好,运行安全可靠等优点。
是新一代低压开关设备,电网改造首选产品。
该产品每一个主电路方案对应一个或数个辅助电路方案。
使用户在选取主电路方案后,可很方便的从对应的辅助电路方案中选取合适的电气原理图,从而减轻了用户的设计工作量,提高了工作效率。
二、产品的电气参数1、额定绝缘电压为500V。
2、主电路额定工作电压为交流380V。
3、辅助电路额定工作电压为交流220V,380V,直流110V,220V。
三、结构简介1、低压配电装置其壳体采用薄钢板及角钢焊接组合而成,屏前有门,屏上方的仪表板开启式小门,可装设指示仪表,组装的屏与屏之间加有钢板弯制而成的隔板。
2、内部故障而使事故扩大的可能。
屏后骨架上方,装有防护罩的主母线安装于绝缘框上,有效防止上方堕落金属物件造成主母线短路的恶性事故。
3、中性母线设置两屏的下方绝缘子上,壳体内外均有防护漆层,始端屏终端屏可加防护板。
该产品具有良好的保护接地系统,主接地点焊接在骨架的下方,仪表门也有接地点与壳体相连。
这样就构成了一个完整的接地保护电路。
由于这个接地保护电路的可靠性,防止操作者触电的防护能力大为加强。
四、低压屏的安装前准备工作1、施工前,根据工作任务,到现场进行勘察工作,熟悉现场工作情况,按照新旧图纸资料进行分析比较,明确作业项目及内容。
2、根据作业项目,准备好用工具、仪器、仪表,检查并落实检修所需材料、工器具、劳动防护用品等是否齐全合格。
3、准备好的临时低压电源箱,作为转移负荷用。
五、低压屏的安装前的检查1、产品开箱检查;a、产品的外观检查:应首先检查包装及设备是否松动及完整无损。
b、柜内元件检查:图纸、资料符合设计要求,附件、备件是否齐全、符合要求。
如发现问题,应及时通知有关部门查找原因。
对于不马上安装的产品,应按正常使用条件的规定,存放于适当的场所。
主变保护测控屏简介主变保护测控屏就是把主变类保护测控装置集中安装在一个2260*800*600的柜子里面,主要由992或993(主变差动保护装置)、981(主变高后备保护装置)、982(主变中后备保护装置)、983(主变低后备保护装置)、985(主变非电量保护装置)、和一些开关元件组成,其主要用于110KV、66KV、35KV及以下主变压器的保护与控制。
主变保护测控屏简介主变保护测控屏主要用于110KV及以下电压等的较为重要的工程项目之中,该产品主要有992或993(主变差动保护装置)、981(主变高后备保护装置)、982(主变中后备保护装置)、983(主变低后备保护装置)、985(主变非电量保护装置)、温度表、有载调压控制器、温度表、空气开关、2260*800*600的柜体组成,该产品集通讯、保护、测量、控制于一身、是大容量主变压器最理想的选择!保护功能主变差动保护;差动速断保护比例差动保护(带二次谐波制动、CT断线闭锁);CT断线告警;Y/Y/△补偿投入;主变非电量保护本体轻瓦斯-告警;本体重瓦斯-跳闸;有载轻瓦斯-告警;有载重瓦斯-跳闸;压力释放(投-跳闸;退-告警);温度升高-告警;温度超高-跳闸;主变后备保护过流I段(跳分段);带低电压闭锁、负序电压闭锁;过流II段(跳主变所有侧开关);带低电压闭锁、负序电压闭锁;过流I段、II段均可选择:相间方向选择;限时速断(限时速断、限时速断方向、低电压闭锁);过负荷告警;CT断线(告警);零序过流(零序过流、零序电压闭锁、零序跳闸、零序方向选择);间隙零序保护;PT失压(告警);PT断线(告警);母线接地(告警);压力异常(SF6低气压告警);测控功能母线电压:Uab、Ubc、Uca;Ua、Ub、Uc;测量电流:Ia、 Ib、 Ic、功率:P、Q、cosФ;频率:f;辅助功能控制回路断线;手动分、合闸遥控分、合闸;故障录波;通讯方式485通讯;以太网通讯;光纤通讯;产品特点1、主变保护测控屏柜采用2260(或2360)×800×600尺寸,每面屏柜可装3层装置,每层可装3个装置。
其各种保护测控装置、自动化控制装置从物理性能上与空间分布至主变电站一次设备间隔层,各装置作为一个完整系统,具有独立的电源,CPU 及独立的操作回路,完成对电站对应间隔的保护、测量、控制等功能,各装置在软、硬件设计上是完全独立的,不依赖通讯网。
2、测控装置的CPU芯片采用国际先进的DSP芯片,并采取了隔离、软硬件滤波、看门狗电路、抗干扰编码、智能诊断、各种开放、闭锁控制电路、抗震动、抗干扰的新型结构设计等多种软硬件方面的措施,提高了装置的可靠性。
3、在通讯系统中,各装置可通过现场总线直接连接微机进行通讯,也可与通讯管理机进行通讯,将采集到的各种信息通过通讯管理机上传给微机监控系统;同时通讯管理机把接收到的各种命令传送到所对应的装置中。
控制设备层以站内一次设备为测控对象,面向对象,综合分析变电站对信息的采集、处理及控制要求,分布式配置小型化、高可靠性的微机保护和测控装置。
各装置相对独立,可与变电站层设备通讯,实现变电站综合自动化。
4.汉字显示:该装置采用大屏幕液晶直接显示电流、电压、功率等所需的电气量,并且将保护动作的各种信息显示在屏幕上,并记录其动作时间及大小。
5.指示明确:保护装置上有七个指示灯,可以指示保护装置的工作状态、监视元件的状态及对断路器的跳合位监视。
6.操作方便:保护装置的保护投退、定值整定、数据查询、开入检测、开出试验等都可在保护装置的面板上直接操作,大大提高了操作的方便性。
7.保密性强:保护装置的保护投退、定值整定、开出试验等设计到数据改动及继电器的开出都需要输入密码,从而大大提高了操作的安全性。
8.定值整定:所有的保护定值都通过操作菜单直接整定,在微机上及监控微机上进行定值整定都需要输入操作密码及权限,保证了整定值的安全性。
9.开出操作:按照图纸对应的继电器回路,所有的继电器开出都可通过面板直接开出操作,但都需要输入其相应的密码。
10.数据显示:保护装置所采集到的:测量电流、母线电压以及由此计算的线电压、有功功率、无功功率、功率因数、频率等电气量都集中显示在液晶屏上。
11.采样性能:保护电路和测量电路具有独立的采样回路,既保证了监测精度,又保证了保护的抗饱和性能。
12.出口独立:所有出口继电器都单独使用一个通道,方便保护的投入和退出。
遥控分合、保护合闸、保护跳闸、事故信号、预告信号及其特殊信号出口都独立。
13.软件开放:通过软件编辑的菜单,可查寻保护装置所采集的各种电气量,还可检查出负荷的运行状态,以及一些参数设置。
14.事件记录:能够记录最新60条以上事件信息,主要元件任何变位都有信息记录,并且具有断电保持功能,该信息可在事件记录中查询。
15.自保功能:每个断路器对应一个操作回路,紧急时可直接对开关进行操作;另外,装置具有断路器跳合闸线圈保护功能,避免因机械拒动而烧毁断路器线圈。
16.抗扰性能:装置机箱均采用密闭式,内部双层屏蔽,减少了电磁对装置的干扰。
17.防震性能:保护装置所有板件都是通过硬插件紧密相连,并有固定螺丝固定,避免了保护装置在长途运输中出现松动及脱落现象。
18.替代性强:保护装置功能强大,具有“四遥”功能,完全可替代常规继电器的保护,数字式的输入方式,大大减少了维护量。
19.设计灵活:根据现场情况,可设计成集中组屏式,也可分散安装于开关柜上。
运行可靠:完善的自检体系,硬件检测直到继电器跳闸出口,均采用可靠的元器件技术参数微机保护测控装置技术参数装置额定数据:交流电流: 5A或1A交流电压: 100V或100/V工作电压: AC/DC 85V到265V频率: 50Hz波形:正弦,波形畸变不大于2%纹波系数:不大于3%装置功耗:交流电流回路:In=5A时每相不大于0.5VA; In=1A时每相不大于0.3VA交流电压回路:每相不大于0.5VA直流电源回路:正常工作时,不大于10W;保护动作时,不大于30W。
测量元件精度:刻度误差:不大于±1%温度变差:在工作环境温度范围内,不大于±2%综合误差:不大于±3%测量电流:0.2级;母线电压:0.2级;频率: 0.01HZ;P、Q、COSφ:0.5级;通讯分辨率:不大于1ms;通讯速率:300N(N =1/2/4/8/16/32/64)可调;GPS对时精度:不大于1ms;环境条件:正常工作温度范围:-30℃~+60℃;极限工作温度范围:-40℃~+70℃贮存温度:-40℃~+70℃相对湿度:不大于95%,不凝露。
地震烈度:8度水平加速度:0.2g垂直加速度:0.2g大气压力:60Kpa ~ 110Kpa防护等级:≥IP32级海拔高度:4000米抗干扰及机械性能:抗高频磁场干扰能力:装置能满足国标GB2887-082《计算机场地技术要求》5.2磁场干扰强度在800A/M下能正常工作。
高频电气干扰:装置能承受GB6162规定的干扰试验,试验电源频率为100KHZ和1MHZ,试验电压为共模28000V,差模1000V的衰减振荡波。
试验时给被分试继电器预先加直流电源,按GB6162第3.3条表3所列临界条件下叠加干扰试验。
装置无误动或拒动现象。
脉冲干扰:符合IEC255-22-5,GB/T15145-94快速瞬变干扰:装置能承受IEC255-22-4标准规定的III级(3KV)快速瞬变干扰试验。
静电放电:装置承受IEC255-22-2标准规定的IV级静电放电试验。
冲击电压:各输入、输出端子分别对地, 交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5KV(峰值)的标准雷电波冲击检验,装置无绝缘损坏。
机械性能:正常条件:通过ⅠI 级振动响应、冲击响应检验。
运输条件:通过ⅠI级振动耐久、冲击耐久及碰撞检验。
冲击性能:装置能承受GB7261第17.5条规定的严酷等级为1级的振动耐久能力试验。
试验后,无紧固件松动脱落及结构件损坏。
振动性能:装置能承受GB7261第16.3条规定的严酷等级为1级的振动耐久能力试验。
试验后,无紧固件松动脱落及结构件损坏。
碰撞性能:装置能承受GB7261第18章规定的严酷等级为1级的碰撞试验。
试验后,无紧固件松动脱落及结构件损坏。
耐温热性能装置能承受GB7261第21章规定的湿热试验,最高试验温度+60℃,最大湿度95%,试验时间为2d,每一周期历时24h 的交变湿热试验,在试验结束前2h内,测量各导电电路对外露非带电金属部分及外壳之间、电气上无联系的各回路之间的绝缘电阻值不小于1.5MΩ,介质强度不低于文件规定的介质强度试验电压幅值为75%。
7).绝缘耐压标准满足部标DL478和IEC-255-4。
装置的带电部分和非带电金属部分及外壳部分,以及电气上无联系的各电路之间,根据被试回路额定电压等级,分别用开路电压250V或8000V的兆欧表测量其绝缘电阻值。
正常试验大气条件下,不同额定等级的各回路绝缘电阻不小于下表的规定值。
在正常试验大气条件下,装置能承受频率为50Hz,历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。
试验电压值按下表进行选择。
试验过程中,任一被试回路施加试验电压时,保护、测量范围:测量电流:0.1In~1.2In;保护电流:0.1In~20In;零序电流:0.1In~20In电压:0.1V~120V频率:48.00~52.00Hz返回系数电流元件:0.95;过电压:0.95;低电压:1.05。
10).整组动作时间(1.2倍动作量)瞬时段不大于20ms。
过流段不大于25ms。
11).整定范围及误差电流整定范围:0.01In ~20In,误差<±2%电压整定范围:0 ~120V,误差<±2%整定步长:0.01In时间整定范围:0 ~100S,误差<±2%整定步长:0.01S12).交流回路的过载能力:(产品经受过载电流电压后,无绝缘损坏)1)交流电压:连续工作1.2Un2)交流电流:持续工作2In;10In时可持续10s ; 40In 时可持续1s。
13).直流电源:50% ~120% 额定电压,连续工作;接点容量:跳闸、合闸线圈出口:0.5 至5A自适应;跳闸、合闸出口:DC220V 5A继电器最大出口:10A信号出口:DC220V 5A电源的影响交流电源影响:在正常大气条件下,分别改变规定的各参数中的任一项为选定的极限条件(其余为额定值),装置均能可靠工作,性能及参数符合要求规定值。
直流电源影响:在正常大气条件下,分别改变规定的各参数中的任一项为选定的极限条件(其余为额定值),装置均能可靠工作,性能及参数符合要求规定值。
