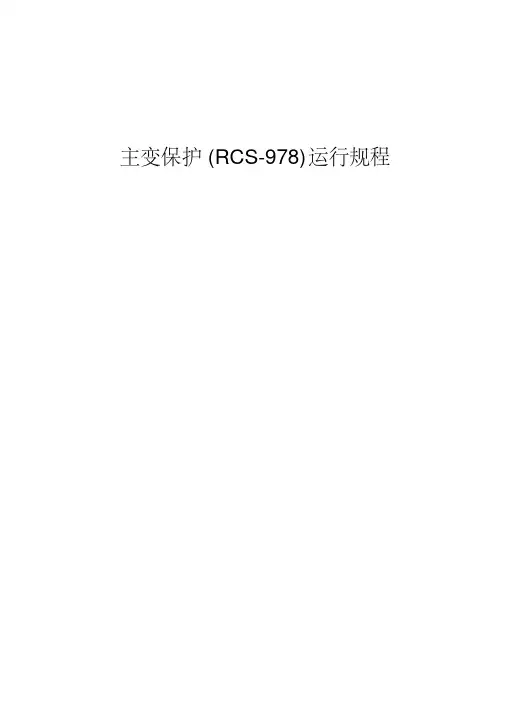

主变保护RCS978运行规程

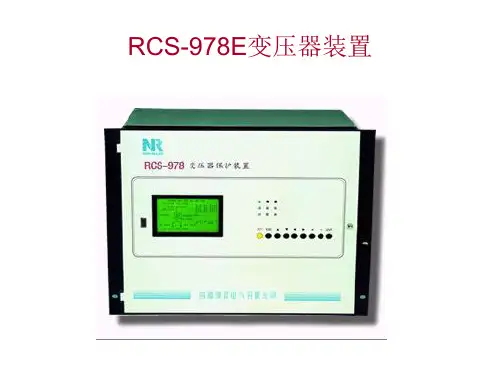

主变保护(RCS-978)运行规程第一章装置简介2.1 220kV主变保护RCS-978E主变保护装置功能介绍2.1.1 装置的生产厂家及型号南瑞继保公司生产的RCS-978系列微机变压器成套保护装置，该保护从原理及接线上都满足了保护双重化的要求。

2.1.2 装置的功能及组成装置的功能：装置为微机实现的数字式变压器保护，它包括差动保护、三侧后备保护、非电量保护、公共绕组保护、非全相及失灵保护及三侧操作箱。

装置的组成：RCS-978系列微机变压器成套保护装置采用I、II屏组合方式，其中保护Ⅰ屏包括RCS-978变压器成套保护装置、RCS-974变压器非电量及辅助保护装置、保护Ⅱ屏包括RCS-978变压器成套保护装置、CZX-12R操作继电器箱。

RCS-974变压器非电量及辅助保护装置包括变压器非电量及非全相保护。

CZX-12R操作继电器箱是220kV开关的操作回路和220kV交流电压切换回路。

220kV开关的操作回路包括一套合闸回路和两套相对独立的跳闸回路。

2.2.3 保护配置RCS-978装置中可提供一台变压器所需要的全部电量保护，主保护和后备保护共用同一TA。

这些保护包括：稳态比率差动差动速断工频变化量比率差动零序比率差动/分侧比率差动复合电压闭锁方向过流零序方向过流零序过压间隙零序过流后备保护可以根据需要灵活配置于各侧。

另外还包括以下异常告警功能：过负荷报警起动冷却器过载闭锁有载调压零序电压报警公共绕组零序电流报警差流异常报警零序差流异常报警差动回路TA断线TA异常报警和TV异常报警2.3 RCS-978E主变保护装置主要技术指标2.3.1 动作时间差动速断： 15 ms (1.5倍整定值)稳态比率差动： 30 ms (2倍整定值)工频变化量比率差动： 30 ms (2倍整定值)零序比率差动（或分侧差动）： 30 ms (2倍整定值)2.3.2 事件记录⑴故障录波容和故障事件报告容量保护起动记录起动前2个周波、起动后6个周波的所有电流电压波形。

技术报告RCS-978变压器保护工作原理国内变压器保护的型号种类繁多，各个生产厂家都有自已独特的产品，种类虽多，但基本原理一样。

其中国电南自和南京南瑞两个厂家的主变保护的功能十分强大、特点十分鲜明。

南京南瑞RCS-978变压器成套保护原理如下：理论知识比率制动式差动保护与发电机、变压器及母线差动保护（纵差保护）相同，变压器纵差保护的构成原理也是基于克希荷夫第一定律，即∑.I=0，物理意义是：变压器正常运行或外部故障时，流入变压器的电流等于流出变压器的电流。

此时，纵差保护不应该动作。

当变压器内部故障时，若忽略负荷电流不计，则只有流进变压器的电流而没有流出变压器的电流，其纵差保护动作。

但是有很多因素造成了在正常或外部短路故障时其∑.I不等于0。

⑴变压器两侧电流的大小及相位不同变压器正常运行时，若不计传输损耗，则流入功率应等于流出功率。

但由于两侧的电压不同，其两侧的电流不会相同。

超高压、大容量变压器的接线方式，均采用YN，d方式。

因此，流入变压器电流与流出变压器电流的相位不可能相同。

当接线组别为YN，d11时，变压器两侧电流的相位差30度。

流入变压器的电流大小和相位与流出电流大小和相位不同，则∑.I就不可能等于0或很小了。

①在大小不等方面，我们可以引入平衡系数的概念。

平衡系数(ph)算法：高压侧：变压器绕组星形接线1/√3变压器绕组角形接线1中压侧：变压器绕组星形接线Mct*Mdy/(Hct*Hdy*√3)变压器绕组角形接线Mct*Mdy/(Hct*Hdy)低压侧：变压器绕组星形接线Lct*Ldy/(Hct*Hdy*√3)变压器绕组角形接线Lct*Ldy/(Hct*Hdy)装置中差流计算值=输入值*平衡系数例：CT变比H：1200/5 M：1200/5 L：2000/5PT变比H：230/100 M：115/100 L：37.5/100变压器星星角接线，CT二次星星星接线计算得Ph高=0.577 Ph中=0.289 Ph低=0.272②在相位不同方面，我们引入相位软件补偿。

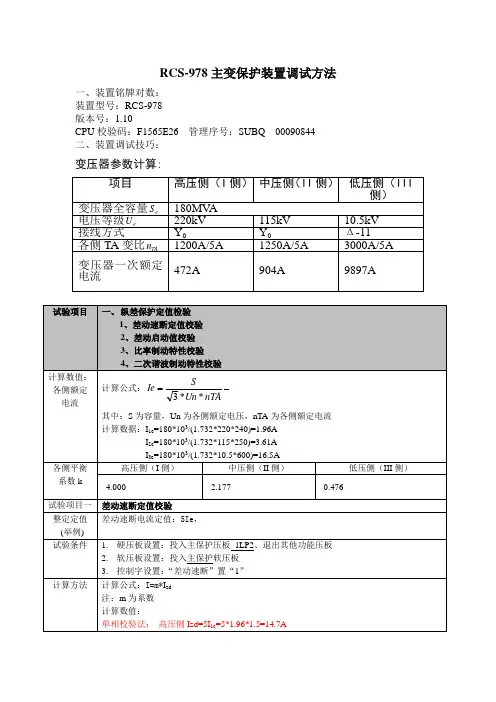

RCS-978主变保护装置调试方法一、装置铭牌对数：装置型号：RCS-978版本号：1.10CPU校验码：F1565E26 管理序号：SUBQ 00090844 二、装置调试技巧：变压器参数计算:m=1.05 I=1.05*0.653=0.686A；(以高压侧为例，m为系数)m=0.95 I=0.95*0.653=0.620A试验方法1、电压可不考虑。

2、可采用状态序列或手动试验采用状态序列或手动试验试验接线单相（AN/BN/CN）三相（ABCN）试验仪器设置（m=1.05）1．状态参数设置：IA：1.029∠0.00ºIB：0.00∠0.00ºIC：0.00∠0.00º2. 触发条件设置：时间控制0.05s1．状态参数设置：IA：0.686∠0.00ºIB：0.686∠-120ºIC：0.686∠120º2. 触发条件设置：时间控制0.05s装置报文差动保护动作装置指示灯跳闸灯亮采用状态序列或手动试验试验接线单相（AN/BN/CN）三相（ABCN）试验仪器设置（m=0.95）1．状态参数设置：IA：0.931∠0.00ºIB：0.00∠0.00ºIC：0.00∠0.00º2. 触发条件设置：时间控制0.05s1．状态参数设置：IA：0.620∠0.00ºIB：0.620∠-120ºIC：0.620∠120º2. 触发条件设置：时间控制0.05s装置报文保护启动装置指示灯/试验项目三比率制动特性校验计算方法计算公式：Id=I1-I2，Ir=（I1+I2）/2Id=Icdqd+0.2 Ir Ir≤0.5IeId=0.5（Ir-0.5Ie）+ Icdqd+0.1 Ie 0.5Ie≤Ir≤6IeId=0.75(Ir-6Ie) +0.5(5.5Ie) +0.1 Ie + Icdqd 6Ie≤Ir（以制动电流为1.5Ie为例）：I1为高压侧电流，I2为低压侧电流Id=I1-I2=0.3Ie+0.5（1.5Ie-0.5Ie）+0.1 Ie =0.9IeIr=（I1+I2）/2=1.5Ie解得I1=1.95Ie，I2=1.05Ie即：I1=1.95*1.96=3.822AI2=1.05*16.5*1.732=30.01A试验方法 1.手动试验界面2.在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。

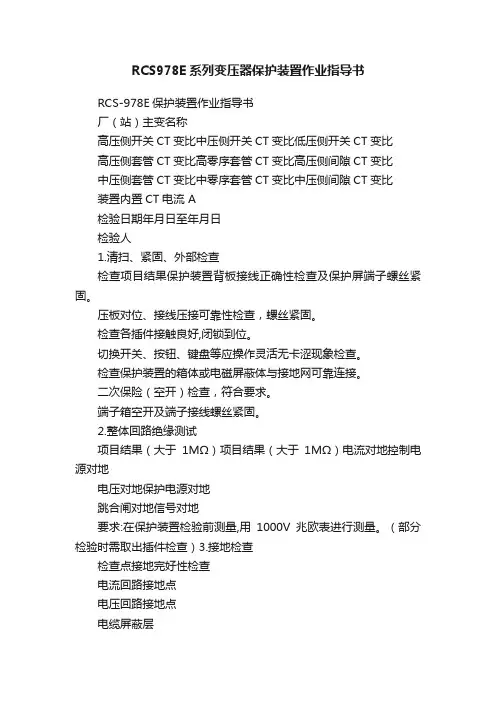

RCS978E系列变压器保护装置作业指导书RCS-978E保护装置作业指导书厂（站）主变名称高压侧开关CT变比中压侧开关CT变比低压侧开关CT变比高压侧套管CT变比高零序套管CT变比高压侧间隙CT变比中压侧套管CT变比中零序套管CT变比中压侧间隙CT变比装置内置CT电流 A检验日期年月日至年月日检验人1.清扫、紧固、外部检查检查项目结果保护装置背板接线正确性检查及保护屏端子螺丝紧固。

压板对位、接线压接可靠性检查，螺丝紧固。

检查各插件接触良好,闭锁到位。

切换开关、按钮、键盘等应操作灵活无卡涩现象检查。

检查保护装置的箱体或电磁屏蔽体与接地网可靠连接。

二次保险（空开）检查，符合要求。

端子箱空开及端子接线螺丝紧固。

2.整体回路绝缘测试项目结果（大于1MΩ）项目结果（大于1MΩ）电流对地控制电源对地电压对地保护电源对地跳合闸对地信号对地要求:在保护装置检验前测量,用1000V兆欧表进行测量。

（部分检验时需取出插件检查）3.接地检查检查点接地完好性检查电流回路接地点电压回路接地点电缆屏蔽层4.保护程序版本检查保护用途：差动及后备保护板管理板面板软件版本号CRC检验码程序形成时间5.开关量输入检查名称投入压板CPU变位投差动保护1LP1投高压侧相间后备1LP2投高压侧接地零序1LP3投高压侧不接地零序1LP4退高压侧电压1LP5投中压侧相间后备1LP6投中压侧接地零序1LP7投中压侧不接地零序1LP8退中压侧电压1LP9投低压侧后备保护1LP10退低压侧电压1LP11复归1FA按钮打印1YA把手对时短接1RD1：1RD46.输出接点检查名称中央信号接点遥信接点状态差动跳闸1XD1：3 1YD1：3高压侧后备跳闸1XD1：4 1YD1：4中压侧后备跳闸1XD1：5 1YD1：5低压侧后备跳闸1XD1：6 1YD1：6装置闭锁1XD1：9 1YD1：9装置报警1XD1：10 1YD1：10TA断线1XD1：11 1YD1：11TV断线1XD1：12 1YD1：12过负荷1XD1：13 1YD1：13低压侧零序过压1XD1：14 1YD1：14高压侧报警1XD1：17 1YD1：17中压侧报警1XD1：18 1YD1：18低压侧报警1XD1：19 1YD1：197.模数变换系统检验7.1差动保护采样精度检查（单位: A/°）通道号零漂检查外加正序电流0.2A 外加正序电流5A 外加正序电流10A Ia1 A∠°A∠°A∠°Ib1 A∠°A∠°A∠°Ic1 A∠°A∠°A∠°Ia2 A∠°A∠°A∠°Ib2 A∠°A∠°A∠°Ic2 A∠°A∠°A∠°Ia3 A∠°A∠°A∠°Ib3 A∠°A∠°A∠°Ic3 A∠°A∠°A∠°7.2后备保护采样精度检查（单位: A / ∠°）（各侧均加对称三相电流、电压）零漂检查施加1A/20V 施加5A/40V 施加10A/60V Ha A/ V A/ V∠°A/ V∠°A/ V∠°Hb A/ V A/ V∠°A/ V∠°A/ V∠°Hc A/ V A/ V∠°A/ V∠°A/ V∠°H0 A/ V A/ V∠°A/ V∠°A/ V∠°Ma A/ V A/ V∠°A/ V∠°A/ V∠°Mb A/ V A/ V∠°A/ V∠°A/ V∠°Mc A/ V A/ V∠°A/ V∠°A/ V∠°M0 A/ V A/ V∠°A/ V∠°A/ V∠°La A/ V A/ V∠°A/ V∠°A/ V∠°Lb A/ V A/ V∠°A/ V∠°A/ V∠°Lc A/ V A/ V∠°A/ V∠°A/ V∠°L0 A/ V A/ V∠°A/ V∠°A/ V∠°8.保护校验8.1差动保护校验8.1.1差动平衡性试验（变压器容量: MVA）项目高压侧中压侧低压侧变压器全容量（MV A）接线方式变压器额定电压变压器CT变比各侧平衡系数相别A相差流B相差流C相差流各侧所加电流高压侧对低压侧(180°)高压侧对中压侧(180°)8.1.2差动保护测试保护类型差动动作整定值:( A) 差动速断保护整定值:( A) 0.95倍 1.05倍动作时间0.95倍 1.05倍动作时间高压侧A B C中压侧A B C低压侧A B C8.1.3比率制动测试（保护软件设定k1=0.5 ; k2=0.7）Ihe＝ A。

Q/GDW-01IRCS-978微机成套变压器保护装置检验作业指导书华北电网有限公司 发布8 0 0 2—4 0 . 5 0 3 4 1 W B H / QQ/HBW14305.04—2008目 次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 检修前准备 (1)4 装置的校验流程 (4)5 作业程序和作业标准 (5)附录A （资料性附录）装置主要技术参数 (18)附录B （资料性附录）装置全部检验报告 (19)附录C （资料性附录）装置部分检验报告 (30)IQ/HBW14305.04—2008 IIQ/HBW14305.04—2008前 言为进一步加强华北电网继电保护装置检验工作的规范性，提高标准化管理水平，强化继电保护装置的现场安全管理而制定本标准。

本标准附录A、附录B、附录C为资料性附录。

本标准由公司标准化工作委员会提出。

本标准由公司调度通信中心归口。

本标准主要起草单位：电力调度通信中心。

本标准主要起草人：高云辉、李延龙。

本标准审查人：刘永奇。

本标准批准人：马宗林。

IQ/HBW14305.04—2008 IIQ/HBW14305.04—20081RCS-978微机成套变压器保护装置检验作业指导书1 范围本作业指导书适用于RCS-978微机成套变压器保护装置的检验作业。

作业目的是对RCS-978微机成套变压器保护装置（以下简称装置）运行过程中的周期性检验。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

国家电网公司电力安全工作规程3 检修前准备装置检修前的准备工作见表1，对人员的要求见表2，备品备件见表3，仪器仪表及工具见表4，所需材料见表5，危险点分析见表6，安全措施见表7。

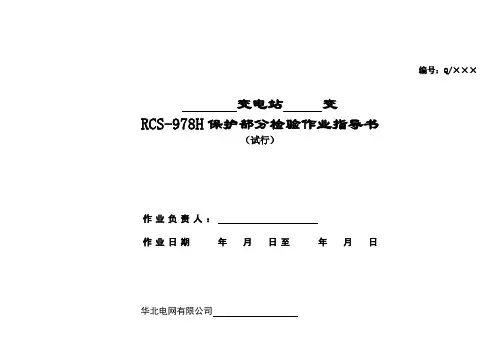

编号：Q/×××变电站变RCS-978H保护部分检验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。

本作业指导书的附录A、附录B及附录C、分别为保护装臵的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。

本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。

本作业指导书起草人：高云辉本作业指导书审核人：宋新利本作业指导书自发布之日起执行。

1范围1．1本作业指导书适用于京津唐电网RCS-978H型数字式变压器保护的部分检验。

1．2本作业指导书规定了RCS-978H型数字式变压器保护的检验内容、检验要求和试验。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2．1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）《国家电网公司电力安全工作规程》2．2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2．3 GB 14285-93《继电保护和安全自动装臵技术规程》2．4 GB/T 15145-2001《微机线路保护装臵通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2．6 DL/T 559-94《220--500kV电网继电保护装臵运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装臵技术条件》3修前准备3.1准备工作安排3.2人员要求3.3备品备件3.4工器具3.5材料3.6危险点分析3.7安全措施3.8人员分工4RCS-978H保护部分检验流程图工作负责人：5作业程序和作业标准(试验记录见附录A) 5.1开工5.2检修电源的使用5.3检修内容和工艺标准5.4竣工6验收记录7作业指导书执行情况评估附录 A（资料性附录）设备主要技术参数附录 B（资料性附录）变RCS-978H数字式变压器保护部分检验试验报告B.1 所需仪器仪表B.2 保护屏后接线、插件外观检查及压板线检查B.3 绝缘测试B.4 通电初步检查B.4.1 逆变电源检查B.4.2 软件版本检查B.4.3 液晶显示及面板键盘检查B.5 交流电流、电压零漂及精度检验B.5.1 零漂检验:（在显示屏上选择相应的菜单）电流：-0.01A<I<0.01A（额定电流为1A）电压：-0.05V<U<0.05V B.5.1.1 电压零漂检查B.5.1.2 电流零漂检查B.5.2 交流量精度测试B.5.2.1 电流精度测试(单位：A)B.5.2.2 电压精度测试(单位：V)B.6 开入开出回路检查B.6.1 开入回路检查结合实际回路，检查所用开入量变位正确。

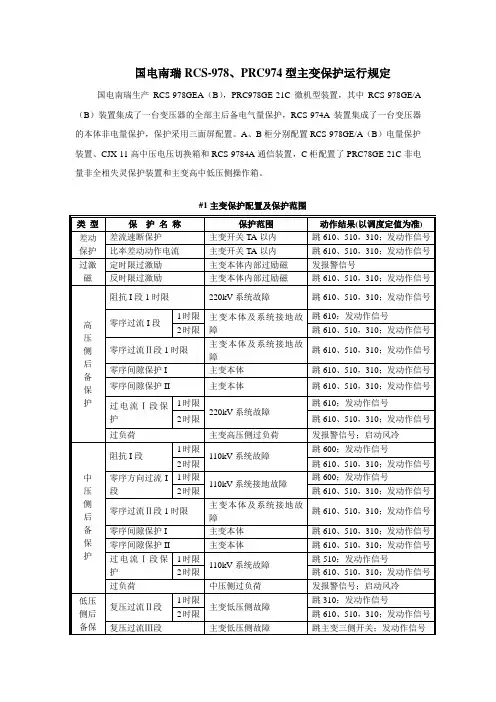

国电南瑞RCS-978、PRC974型主变保护运行规定国电南瑞生产RCS-978GEA（B），PRC978GE-21C微机型装置，其中RCS-978GE/A （B）装置集成了一台变压器的全部主后备电气量保护，RCS-974A装置集成了一台变压器的本体非电量保护，保护采用三面屏配置。

A、B柜分别配置RCS-978GE/A（B）电量保护装置、CJX-11高中压电压切换箱和RCS-9784A通信装置，C柜配置了PRC78GE-21C非电量非全相失灵保护装置和主变高中低压侧操作箱。

#1主变保护配置及保护范围3.2.2 主变保护的投运步骤3.2.2.1保护装置在通电投运前应退出所有跳闸出口压板。

3.2.2.2合上直流电源快分开关，这时装置面板上“运行”灯应亮。

合上各侧交流电压开关以及变压器本体上的各类电源开关3.2.2.3运行方式显示模件指示运行状态与系统运行方式一致；3.2.2.4保护定值按调度定值整定通知单整定，所有保护的定值整定完后，打印一份各保护的定值清单，核实无误后签名存档。

3.2.2.5按调度命令加用各单元跳闸出口压板，装置投运正常，保护装置中的软压板按定值通知单要求分类投入。

3.2.2.6零序过电压保护与间隙保护共用控制字，采用或出口，定值因定为一次值为100A 3.2.3 装置异常处理3.2.3.1 变压器在充电时应将差动保护投入；充电正常后退出，经带负荷检查正确无误后，方可正式投入运行。

3.2.3.2 当主变保护发“CT断线”信号且无法复归时，申请退出全套保护，并及时通知局生产调度中心。

同时应加强保护屏、TA端子箱、TA本体等设备的监视，如有异常，立即汇报。

3.2.3.3当主变保护发“PT断线”信号且无法复归时，应立即向调度汇报，。

同时检查相关的TV 二次侧快分开关是否跳闸，如确实由二次快分开关跳闸引起，可试合TV二次快分开关，此时若信号消失。

若不消失则申请退出与异常电压回路相关的阻抗、零序、复压闭锁过流保护，并及时通知局生产调度中心3.2.3.4 保护装置上正常运行状态及发出的各类异常信号处理方法：1）装置正常运行状态（1）“运行”灯为绿色装置正常运行时点亮，熄灭表明装置不处于工作状态（2）“报警”灯为黄色，装置有报警信号时点亮（3）“跳闸”灯为红色，当保护动作并出口时点亮2）异常处理办法（1）当“报警”由于CT断线造成的，必须待外部异常恢复后，按下复归装置才会熄灭；由于其他异常情况点亮时，待异常情况消失后会自动熄灭。

主变保护（RCS-978）运⾏规程主变保护(RCS-978)运⾏规程第⼀章装置简介2.1 220kV主变保护RCS-978E主变保护装置功能介绍2.1.1 装置的⽣产⼚家及型号南瑞继保公司⽣产的RCS-978系列微机变压器成套保护装置，该保护从原理及接线上都满⾜了保护双重化的要求。

2.1.2 装置的功能及组成装置的功能：装置为微机实现的数字式变压器保护，它包括差动保护、三侧后备保护、⾮电量保护、公共绕组保护、⾮全相及失灵保护及三侧操作箱。

装置的组成：RCS-978系列微机变压器成套保护装置采⽤I、II屏组合⽅式，其中保护Ⅰ屏包括RCS-978变压器成套保护装置、RCS-974变压器⾮电量及辅助保护装置、保护Ⅱ屏包括RCS-978变压器成套保护装置、CZX-12R操作继电器箱。

RCS-974变压器⾮电量及辅助保护装置包括变压器⾮电量及⾮全相保护。

CZX-12R操作继电器箱是220kV开关的操作回路和220kV交流电压切换回路。

220kV开关的操作回路包括⼀套合闸回路和两套相对独⽴的跳闸回路。

2.2.3 保护配置RCS-978装置中可提供⼀台变压器所需要的全部电量保护，主保护和后备保护共⽤同⼀TA。

这些保护包括：●稳态⽐率差动●差动速断●⼯频变化量⽐率差动●零序⽐率差动/分侧⽐率差动●复合电压闭锁⽅向过流●零序⽅向过流●零序过压●间隙零序过流●后备保护可以根据需要灵活配置于各侧。

另外还包括以下异常告警功能：●过负荷报警●起动冷却器●过载闭锁有载调压●零序电压报警●公共绕组零序电流报警●差流异常报警●零序差流异常报警●差动回路TA断线●TA异常报警和TV异常报警2.3 RCS-978E主变保护装置主要技术指标2.3.1 动作时间差动速断：≤ 15 ms (1.5倍整定值)稳态⽐率差动：≤ 30 ms (2倍整定值)⼯频变化量⽐率差动：≤ 30 ms (2倍整定值)零序⽐率差动（或分侧差动）：≤ 30 ms (2倍整定值)2.3.2 事件记录⑴故障录波内容和故障事件报告容量保护起动记录起动前2个周波、起动后6个周波的所有电流电压波形。

RCS-978系列数字式变压器装置保护基于双套主保护、双套后备保护配置的原则，适用于500 kV及以下电压等级的各种变压器。

保护的主体方案是将一台主变的全套电量保护集成在一套保护装置中，主保护和后备保护共用一组电流互感器TA。

主保护包括：稳态比率差动保护、差动速断保护、高灵敏工频变化量比率差动保护、零序比率差动或分侧差动（针对自耦变压器）保护和过励磁保护（定、反时限可选）。

后备保护包括：阻抗保护、复合电压闭锁方向过流保护、零序方向过流保护、零序过压保护、间隙零序过流保护、过负荷报警、起动风冷、过载闭锁有载调压、零序电压报警、TA异常报警和TV异常报警等。

另外，RCS-978的附加功能包括：完善的事件报文处理、灵活的后台通信方式、与COMTRADE兼容的故障录波、后台管理故障分析软件等。

适用范围RCS-978系列数字式变压器保护适用于500kV及以下电压等级、需要提供双套主保护、双套后备保护的各种接线方式的变压器。

本说明书是RCS-978用于500kV系统时的技术说明。

性能特点● 装置采样率为每周波24点，主要继电器采用全周波傅氏算法。

装置在较高采样率前提下仍能保证故障全过程中所有保护继电器（主保护与后备保护）的并行实时计算，使装置具有很高的固有可靠性和安全性。

● 管理板中设置了独立的总起动元件，动作后开放保护装置的跳闸出口继电器正电源；同时针对不同的保护采用不同的起动元件，CPU板各保护动作元件只在其相应的起动元件动作后同时管理板相应的起动元件也动作才能有跳闸输出。

保护装置的元件在正常情况下损坏不会引起装置误输出，装置的可靠性很高。

● 变压器各侧二次电流相位和平衡通过软件调整，平衡系数调整范围可达16倍。

装置采用Δ→Y变化调整差电流平衡，可以明确区分涌流和故障电流，大大加快差动保护在空投变压器于内部故障时的动作速度。

● 稳态比率差动保护的动作特性采用三折线，励磁涌流闭锁判据采用差电流二次、三次谐波或波形判别。

主变南瑞rcs978h型+南自p...第一节主变南瑞RCS-978H型/南自PST-1202B型主变差动、后备一体化保护+南瑞RCS-974A型非电量保护1.220kV RCS-978H变压器保护现场运行规程（A屏）1.1主变压器保护A屏由变压器保护RCS-978H型差动、后备保护一体化装置和两套LFP-974BR型高压侧、中压侧电压切换装置构成。

1.2RCS-978H型差动、后备一体化保护装置运行状态：1.2.1RCS-978H装置面板运行指示灯：●“运行”灯：正常运行时为稳定绿色灯光。

●“跳闸”灯：保护动作出口时，呈红色灯光信号。

●“告警”灯：装置有告警信号时，呈黄色灯光信号。

●信号复归按钮：复归灯光按钮1.2.2RCS-978H差动、后备一体化保护装置面板正常运行液晶显示：第一行显示装置的实时时钟。

第二行及以后左侧显示变压器主接线、变压器各侧功率方向、变压器各侧电流、-各侧电压采样平均值。

右侧显示各相差流，各侧制动电流。

1.2.3当RCS-978H型差动、后备一体化保护装置正常运行时，“运行”灯点亮，其余灯熄灭；1.3LFP-974BR型电压切换装置面板显示：正常运行时，LFP-974R电压切换装置面板上“I母电压”“II母电压”指示灯应只有一个亮，分别对应高压侧、中压侧开关运行所接母线。

1.4RCS-978H型差动、后备一体化保护屏上保护压板配置：1LP1 差动保护1投入1LP2 220kV复压过流投入1LP3 220kV零序过流投入1LP4 220kV间隙保护投入1LP5 220kV复压退出（正常运行时不投，当220kV侧出现TV 断线时投入）1LP6 110kV复压过流投入1LP7 110kV零序过流投入1LP8 110kV间隙保护投入1LP9 110kV复压退出（正常运行时不投，当110kV侧出现TV 断线时投入）1LP10 10kV后备保护投入1LP11 10kV复压退出（正常运行时不投，当10kV侧出现TV 断线时投入）1LP12 2245跳闸出口Ⅰ1LP13 备用1LP14 2203（2204）跳闸出口Ⅰ1LP15 解除失灵电压闭锁1LP16 失灵总启动1LP17 备用1LP18 备用1LP19 备用1LP20 103（104）跳闸出口1LP21 145跳闸出口1LP22 303（304）跳闸出口1LP23 备用1LP24 备用1LP25 闭锁145备自投1LP26 备用1LP27 备用1.5RCS-978H型差动、后备一体化装置的异常及处理1.5.1RCS-978H型差动、后备一体化保护装置运行发出告警信号时，运行人员应先做好记录，并经另一人复查无误后再复归信号，然后向调度报告保护装置动作情况。

RCS-978系列变压器保护正常运行注意事项1．装置正常运行状态信号灯说明如下：“运行”灯为绿色，装置正常运行时点亮，熄灭表明装置不处于工作状态；“报警”灯为黄色，装置有报警信号时点亮；“跳闸”灯为红色，当保护动作并出口时点亮；当“报警”由于TA断线造成点亮，必须待外部恢复正常，复位装置后才会熄灭，由于其它异常情况点亮时，待异常情况消失后会自动熄灭“跳闸”信号灯只在按下“信号复归”或远方信号复归后才熄灭。

2．运行工况及说明1．保护出口的投、退可以通过跳、合闸出口压板实现；2．保护功能可以通过屏上压板或内部压板、控制字单独投退；3．装置始终对硬件回路和运行状态进行自检，自检出错信息见下面的打印及显示信息说明，当出现严重故障时（带“*”），装置闭锁所有保护功能，并灭“运行”灯，否则只退出部分保护功能，发告警信号。

3．装置闭锁与报警（1）当CPU检测到装置本身硬件故障时，发装置闭锁信号，闭锁整套保护。

硬件故障包括：RAM异常、程序存储器出错、EEPROM出错、定值无效、光电隔离失电报警、DSP 出错和跳闸出口异常等。

此时装置不能够继续工作。

（2）当CPU检测到装置长期起动、不对应起动、装置内部通信出错、TA断线或异常、TV异常时，发出装置报警信号。

此时装置还可以继续工作。

注意：在装置运行过程中若出现装置闭锁现象或装置报警现象时，请及时查明情况（可打印当时装置的自检报告、开入变位报告并结合保护装置的面板显示信息）进行事故分析，并可及时通告厂家处理，不要轻易按保护装置面板上的红色复归按钮键‘RST’键和保护大屏上的复归按钮。

4．打印及显示信息说明装置信息含义及处理建议注：备注栏内标有“＊”的闭锁保护，“＃”的只发告警信号。

T11过流I段1时限，T011表示零序过流I段1时限，T0j1表示间隙保护I段，其它类推。
