变压器后备保护分析与动作跳闸处理原则一、变压器后备保护的分析变压器后备保护是保护变压器免于由于内部故障或外部原因引起的过电流、欠电压、过温度等异常情况,从而保证变压器的正常运行和延长其使用寿命的重要措施。
变压器后备保护的分析主要包括对变压器运行情况的监测和故障诊断。
1.监测变压器运行情况:监测变压器的运行情况是通过对变压器的各项参数进行实时监测,包括电流、电压、温度等。
其中,电流是变压器运行的重要参数,通过检测电流的大小和变化趋势,可以判断变压器是否处于正常运行状态。
电压是供电给变压器的重要参数,通过检测电压的稳定性和输出质量,可以判断变压器是否受到过电压或欠电压的影响。
温度是变压器工作的重要参数,通过检测变压器各部位的温度变化,可以判断变压器是否处于正常工作温度范围内。
2.故障诊断:故障诊断是根据变压器的实际使用情况和各项参数的变化情况,通过分析故障原因和故障特征,确定变压器的故障类型和位置。
常见的变压器故障包括短路、接地、绕组开路、绝缘老化等。
通过对故障的分析和诊断,可以及时采取相应的措施进行处理,保证变压器的正常工作。
1.过电流保护跳闸处理原则:当变压器的电流超过额定电流的一定倍数时,应立即进行过电流保护跳闸处理。
跳闸保护的动作时间应根据变压器的额定容量和负载情况进行合理设定,不能过早跳闸,也不能过迟跳闸,以免损坏变压器和其他设备。
2.过温度保护跳闸处理原则:当变压器的温度超过设定的上限温度时,应立即进行过温度保护跳闸处理。
跳闸保护的动作时间应根据变压器的额定容量和散热条件进行合理设定,不能过早跳闸,也不能过迟跳闸,以免损坏变压器。
3.欠电压保护跳闸处理原则:当变压器的输入电压低于设定的阈值时,应立即进行欠电压保护跳闸处理。
跳闸保护的动作时间应根据变压器的额定容量和敏感度要求进行合理设定,不能过早跳闸,也不能过迟跳闸,以免对网络供电和用户用电造成不良影响。
4.短路和接地保护跳闸处理原则:当变压器发生短路或接地故障时,应立即进行短路和接地保护跳闸处理。
变压器后备保护分析与动作跳闸处理原则一、后备保护分析1.差动保护:差动保护是变压器后备保护中最重要的一部分。
其主要原理是通过监测变压器的输入和输出电流之间的差异,来判断变压器内部是否发生故障。
当差动电流大于设定阈值时,差动保护动作,切断变压器电路,以保护变压器。
2.过流保护:过流保护是指变压器输入端或输出端电流超过额定值时,保护装置会发出信号使断路器或刀闸跳闸,以切断电路。
过流保护是保护变压器的重要手段之一,用于防止变压器过负荷运行和短路故障。
3.过温保护:变压器内部温度的急剧升高会导致变压器绝缘材料老化和失效,进而引发火灾事故。
因此,过温保护是必要的。
过温保护通常采用温度传感器监测变压器内部温度,一旦温度超过设定值,保护装置会发出信号,切断电源,停止变压器的运行。
当变压器后备保护装置动作跳闸时,需要及时采取相应的措施进行处理,以保证变压器的安全和设备的正常运行。
1.检查故障原因:首先应该对动作跳闸的原因进行全面、系统的分析,判断是否属于故障动作,并找出故障原因。
可能的故障原因包括变压器内部短路、过载、绕组接地等。
通过检查,可以排除虚警动作,保证变压器的正常运行。
2.故障修复:一旦确定故障原因,需要及时进行故障修复。
对于短路故障,应排除短路点,修复绕组;对于过载故障,应调整负载,使变压器运行在正常负荷范围内;对于绕组接地故障,应检修绝缘层,排除接地点。
3.冷却处理:当变压器发生过温时,需要采取相应的冷却处理措施。
可以通过增加散热器的风量、使用冷却风扇等方式进行冷却,降低变压器内部温度。
4.环境监测:为了预防类似故障的再次发生,需要对变压器周围的环境进行监测。
如监测变压器输入电流和输出电流的差值,监测变压器运行时的温度等参数,及时发现异常情况并采取相应措施。
5.设备保养:定期对变压器进行保养和检修,检查差动保护、过流保护、过温保护等保护装置的运行情况,保证其可靠性和正常功能。
总之,变压器后备保护分析和动作跳闸处理是保证变压器设备安全运行的重要环节。
变压器后备保护及过负荷保护一、变压器相间短路的后备保护变压器相间短路的后备保护,反应变压器区外故障引起的变压器过电流,并作为变压器差动保护或电流速断保护和气体保护的后备保护。
作为后备保护,其动作时限与相邻元件后备保护配合,按阶梯原则整定;其灵敏度按近后备和远后备两种情况校验。
根据变压器容量及短路电流水平,常用的变压器相间短路的后备保护有过电流保护、低电压起动的过电流保护、复合电压起动的过电流保护、负序过电流保护、阻抗保护等。
1、过电流保护变压器过电流保护与线路定时限过电流保护原理相同,装设在变压器电源侧,由电流元件和时间元件构成,保护动作后切除变压器。
电流元件的动作电流按躲过变压器可能出现的最大负荷电流整定。
2.低电压起动的过电流保护低电压起动的过电流保护由电流元件、电压元件、时间元件等构成,变压器低电压起动的过电流保护原理框图如图4-9所示。
电流元件接在变压器电源侧电流互感器TA二次侧,分别反应三相电流增大时动作;电压元件接在降压变压器低压侧母线电压互感器TV二次侧线电压,分别反应三相线电压降低时动作。
当同时有电流元件和电压元件动作时,经过与门Y起动时间电路T1,延日跳开变压器两侧断路器1QP和2QF。
低电压起动的过电流保护,是在定时限过电流保护的基础上增加了低电压起动条件。
由于采用了低电压元件,可以保证最大负荷时保护不动作,电流元件动作电流整定可以按照躲过变压器额定电流,显然数值比定时限过电流保护的动作电流小,因此提高了保护的灵敏度。
低电压元件动作电压整定,按照躲过正常运行母线可能出现的最低工作电压,并在外部故障切除后电动机自起动过程中必须返回。
需要指出的是,如果一次主接线采用母线分段接线,作为变压器相间短路的后备保护,应该带有两段时限,以较短时限跳开分段断路器,缩小故障影响范围;以较长时限跳开变压器各侧断路器。
3.复合电压起动的过电流保护如果将图4-9所示保护的三个低电压元件,改为负序电压元件和单个低电压元件,可构成复合电压起动的过电流保护。

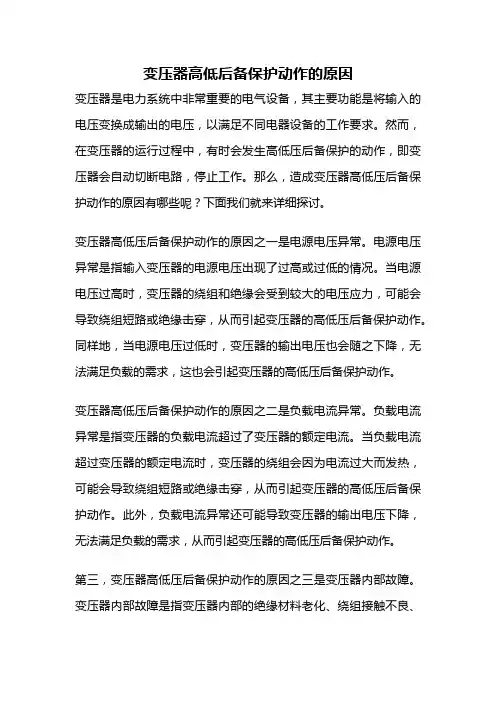

变压器高低后备保护动作的原因变压器是电力系统中非常重要的电气设备,其主要功能是将输入的电压变换成输出的电压,以满足不同电器设备的工作要求。
然而,在变压器的运行过程中,有时会发生高低压后备保护的动作,即变压器会自动切断电路,停止工作。
那么,造成变压器高低压后备保护动作的原因有哪些呢?下面我们就来详细探讨。
变压器高低压后备保护动作的原因之一是电源电压异常。
电源电压异常是指输入变压器的电源电压出现了过高或过低的情况。
当电源电压过高时,变压器的绕组和绝缘会受到较大的电压应力,可能会导致绕组短路或绝缘击穿,从而引起变压器的高低压后备保护动作。
同样地,当电源电压过低时,变压器的输出电压也会随之下降,无法满足负载的需求,这也会引起变压器的高低压后备保护动作。
变压器高低压后备保护动作的原因之二是负载电流异常。
负载电流异常是指变压器的负载电流超过了变压器的额定电流。
当负载电流超过变压器的额定电流时,变压器的绕组会因为电流过大而发热,可能会导致绕组短路或绝缘击穿,从而引起变压器的高低压后备保护动作。
此外,负载电流异常还可能导致变压器的输出电压下降,无法满足负载的需求,从而引起变压器的高低压后备保护动作。
第三,变压器高低压后备保护动作的原因之三是变压器内部故障。
变压器内部故障是指变压器内部的绝缘材料老化、绕组接触不良、绕组短路等问题。
当变压器内部发生故障时,会导致电流异常、电压异常等现象,从而引起变压器的高低压后备保护动作。
此外,变压器内部故障还可能导致变压器的绕组热损坏,引起变压器的高低压后备保护动作。
变压器高低压后备保护动作的原因之四是外界因素影响。
外界因素包括环境温度过高、湿度过大、电气设备的安装位置不当等。
当环境温度过高或湿度过大时,会导致变压器绝缘材料老化,增加绝缘击穿的风险,从而引起变压器的高低压后备保护动作。
此外,如果电气设备的安装位置不当,可能会导致变压器受到外界冲击或振动,进而引起变压器的高低压后备保护动作。
变压器后备保护为防止变压器外部故障引起的过电流及作为变压器主保护的后备,变压器应装设后备保护。
保护采用带低电压或不带低电压闭锁的过电流保护。
如果灵敏度不够,可采用带复合电压闭锁的过电流保护。
(1)对于单侧电源的变压器。
后备保护装设于电源侧,作为差动保护、瓦斯保护的后备或相邻元件的后备。
(2)对于多侧电源的变压器,变压器各侧均应装设后备保护。
其为:作为变压器差动保护的后备,要求它动作后启动总出口继电器。
各电压侧母线和线路的后备保护,要求它动作后跳开本侧的断路器。
作为变压器断路器与其电流互感器之间死区故障的后备保护。
8.1.5 变压器过负荷保护由于变压器的过负荷一般是三相对称的,因此,过负荷保护只需接入一项电流,各侧的过负荷保护均经过同一时间继电器延时发出信号。
保护的安装地点应能够反应变压器所有绕组的过负荷情况,对于双绕组升压变压器,过负荷保护通常装设在低压侧。
对于双绕组降压变压器,过负荷保护装设在高压侧。
8.2 母线保护发电厂和变电所的母线是电力系统的一个重要组成元件,当母线发生故障时将使连接在故障母线的所有元件在修复故障期间,或转换到另一组无故障的母线上运行以免被迫停电.此外,在电力系统中枢变电所的母线上故障时,还可能引起系统稳定的破坏,造成严重后果。
按照有关规定,对于一般线路,不采用专门的母线保护,而利用供电元件的保护装置就可以把母线鼓掌切除.当利用供电元件的保护装置切除母线故障时,故障的切除时间一般比较长.此外,当双母线同时运行或母线为分段母线时,上述保护不能有选择的切除故障母线.因此,在下列情况下应装设专门的母线保护:(1)在110kV及以上的双母线上,为保证有选择地切除任意组母线上发生故障,而另一组无故障的母线仍能继续运行,应装设专门的母线保护。
(2)110kV及以上的单母线,重要的发电厂的35kV母线或高压侧为110kV及以上的重要降压变电所的35kV母线,按照装设全线速动保护的要求必须快速切除母线的故障时,应装设专门对母线保护。
变压器是连续运行的静止设备,运行比较可靠,故障机会较少。
但由于绝大部分变压器安装在户外,并且受到运行时承受负荷的影响以及电力系统短路故障的影响,在运行过程中不可避免的出现各类故障和异常情况。
1、变压器的常见故障和异常变压器的故障可分为内部故障和外部故障。
内部故障指的是箱壳内部发生的故障,有绕组的相间短路故障、一相绕组的匝间短路故障、绕组与铁芯间的短路故障、绕组的断线故障等。
外部故障指的是变压器外部引出线间的各种相间短路故障、引出线绝缘套管闪络通过箱壳发生的单相接地故障。
变压器发生故障危害很大。
特别是发生内部故障时,短路电流所产生的高温电弧不仅会烧坏变压器绕组的绝缘和铁芯,而且会使变压器油受热分解产生大量气体,引起变压器外壳变形甚至爆炸。
因此变压器故障时必须将其切除。
变压器的异常情况主要有过负荷、油面降低、外部短路引起的过电流,运行中的变压器油温过高、绕组温度过高、变压器压力过高、以及冷却系统故障等。
当变压器处于异常运行状态时,应给出告警信号。
2、变压器保护的配置短路故障的主保护:主要有纵差保护、重瓦斯保护等。
短路故障的后备保护:主要有复合电压闭锁过流保护、零序(方向)过流保护、低阻抗保护等。
异常运行保护:主要有过负荷保护、过励磁保护、轻瓦斯保护、中性点间隙保护、温度油位及冷却系统故障保护等。
3、非电量保护利用变压器的油、气、温度等非电气量构成的变压器保护称为非电量保护。
主要有瓦斯保护、压力保护、温度保护、油位保护及冷却器全停保护。
非电量保护根据现场需要动作于跳闸或发信。
(1)瓦斯保护当变压器内部发生故障时,由于短路电流和短路点电弧的作用,变压器内部会产生大量气体,同时变压器油流速度加快,利用气体和油流来实现的保护称为瓦斯保护。
轻瓦斯保护:当变压器内部发生轻微故障或异常时,故障点局部过热,引起部分油膨胀,油内气体形成气泡进入气体继电器,轻瓦斯保护动作,发出轻瓦斯信号。
重瓦斯保护:当变压器油箱内发生严重故障时,故障电流较大,电弧使变压器油大量分解,产生大量气体和油流,冲击档板使重瓦斯继保护动作,发出重瓦斯信号并出口跳闸,切除变压器。
变压器后备保护整定计算方法高效算法设计在电力系统中,变压器具有重要的作用,它将高电压通过变换作用转变为低电压,以满足不同电压等级的用电需求。
然而,在变压器运行的过程中,由于各种原因可能会引发故障,如短路、过电流等。
因此,为了保护变压器的稳定运行和防止其损坏,后备保护整定计算方法具有至关重要的意义。
一、保护功能和整定原则变压器后备保护的主要功能是在变压器故障发生时,尽快切除故障区域,保护变压器和电力系统的稳定运行。
为了正确地整定后备保护,我们需要遵循以下原则:1. 快速性原则:后备保护需要能够迅速地检测到故障,并在最短的时间内切除故障区域,避免进一步扩大故障范围。
2. 稳定性原则:后备保护在切除故障区域时,不能误动作。
保护动作应为可靠、准确的。
3. 经济性原则:后备保护不能过度保护,以免造成电力系统的不稳定或不必要的停电。
以上原则是整定后备保护计算的基础,下面将介绍一种高效的算法来进行变压器后备保护整定计算。
二、高效算法设计为了提高变压器后备保护整定计算的效率,我们可以借鉴遗传算法(Genetic Algorithm)来解决这个问题。
遗传算法是一种模仿生物进化优化的方法,通过模拟遗传的过程,不断进化搜索最优解。
1. 初始化群体:随机生成一定数量的初始解,每个解代表一个可能的变压器后备保护整定计算结果。
2. 评估适应度:根据变压器的故障类型、额定电流、电气特性等信息,计算每个解的适应度,即其保护切除故障的速度、动作的准确性和经济性。
3. 选择操作:根据适应度值,按照一定的概率选择一部分解作为下一代解的父代。
4. 交叉操作:在父代解中随机选择两个解,进行基因交叉操作,生成新的解。
5. 变异操作:对于新生成的解,以一定的概率进行基因的变异操作,增加后备保护整定计算的多样性。
6. 替换操作:根据适应度值,将新生成的解替换掉原来的父代解中适应度较差的一部分。
7. 终止条件:根据预设条件,判断是否达到了停止进化的条件,如果满足条件,则输出当前最优解作为变压器后备保护的整定结果;如果不满足条件,则回到第2步继续进行迭代。
变压器主保护和后备保护处理原则下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!变压器主保护和后备保护处理原则引言变压器是电力系统中至关重要的设备之一,承担着电能的传输、分配和转换任务。
变压器后备保护的保护范围1. 引言大家好,今天咱们聊聊变压器后备保护的那些事儿。
听起来有点高大上,但别担心,我会把它讲得简单明了。
变压器就像电力系统里的“中坚力量”,没有它,我们的生活可就没法运转了。
所以,保护它,尤其是后备保护,绝对是个大事。
那什么是后备保护呢?简单来说,就是给变压器穿上一层“防护服”,确保它能在遇到问题时有个“后盾”,不至于受伤。
2. 后备保护的作用2.1. 保护范围后备保护的保护范围可大了去了,不仅仅是变压器本身,还包括它所连带的设备,比如开关、线路等等。
这就好比一个保镖,不仅要保护老板,还得保护周围的环境,确保万无一失。
你想啊,如果变压器出问题了,其他设备也可能受到影响,这可就麻烦了。
所以,后备保护的“手臂”得伸得够长,才能把整个电力系统都罩住。
2.2. 保护原理说到保护原理,后备保护其实是通过一些特定的装置,实时监测变压器的运行状态。
当它发现某些异常,比如过载、短路或者温度过高的时候,就会立马启动,像一位勇敢的骑士,迅速切断故障电流,避免更大的损失。
这就像你在厨房做饭,突然油烟机出故障,烟雾弥漫,这时候你得立刻关掉火源,不然整个人都得受影响。
3. 后备保护的特点3.1. 可靠性后备保护最大的特点就是“可靠”。
在电力系统中,设备故障是常有的事,但只要有了后备保护,就能让系统更加稳健。
它就像一个精明的守门员,总是时刻准备着,保证安全。
想想,如果没有后备保护,那变压器可能随时就面临风险,整个系统就像是没有了防线,随时会崩溃。
3.2. 效率当然,后备保护还得讲究“效率”。
在故障发生的瞬间,保护装置必须迅速反应,及时切断电流。
否则,故障就会像脱缰的野马,肆意破坏,损失可就大了去。
就拿足球比赛来说,守门员如果反应不够快,轻则丢球,重则满盘皆输。
后备保护就得像一个超快速的闪电,瞬间判断并行动,才能保证整个电力系统的安全稳定。
4. 总结总之,变压器后备保护的重要性不言而喻。
它就像是电力系统的“安全卫士”,为我们每天的用电生活保驾护航。
变压器后备保护动作跳闸的处理变压器后备保护动作跳闸是一种常见的故障情况,在日常运行中
需要及时处理。
下面我将为大家介绍一些应对措施,希望能够给大家
提供一些指导意义。
首先,当变压器后备保护动作跳闸时,应立即切断输入电源,确
保电源供应的安全。
同时,需要检查变压器的输入线路和输出线路是
否有显著的过载或短路情况。
如果发现有异常情况,应及时排除故障。
其次,应检查变压器的冷却系统是否正常工作,包括冷却水和风扇。
如果冷却系统存在故障,需要检修或更换相关设备,确保变压器
的正常运行温度。
另外,变压器的绝缘状况也是需要注意的因素。
如果变压器的绝
缘性能较差,可能导致跳闸故障。
因此,定期进行变压器的绝缘检测
和维护工作,及时发现问题并采取相应的处理措施。
此外,变压器后备保护的调整也是必要的。
在实际运行中,不同
的工作环境和负荷情况可能导致变压器后备保护动作过于敏感或不敏感。
因此,根据实际情况进行调整,确保保护装置的灵敏度和稳定性。
最后,及时记录和分析跳闸故障的原因,做好故障分析的工作。
这有助于找出潜在的问题,并采取相应的预防措施,减少类似故障的
发生。
总结起来,变压器后备保护动作跳闸是一种常见的故障情况,需要及时处理。
我们可以从检查线路、冷却系统、绝缘状况,调整保护装置等多个方面入手,解决问题。
同时,及时记录和分析跳闸故障原因,可以有效预防类似故障的发生。
希望这些内容能对大家在处理变压器后备保护跳闸的问题时有所帮助。
