主变低后备保护(4.16、4.27)

主变后备保护原理和保护范围1. 介绍主变后备保护是电力系统中的一种重要保护方式，其作用是在主变出现故障或异常情况时，自动切换到备用变压器，保证电力系统的稳定运行。

本篇文档将详细介绍主变后备保护的原理和保护范围。

2. 主变后备保护原理主变后备保护主要基于电力系统中的电压和电流信号，通过对这些信号进行采样和处理，判断主变是否存在故障。

如果检测到主变故障，后备保护将自动使备用变压器接入电力系统，以保证电力系统的正常运行。

具体来说，主变后备保护可以分为以下几个部分：2.1 采样部分主变后备保护需要对电力系统中的电压和电流信号进行采样。

一般情况下，主变的电流和电压信号都需要采用不同的传感器进行采集，并通过通讯接口将采样数据传输到主变后备保护装置中。

2.2 信号处理部分在信号采集完成后，主变后备保护会对信号进行处理分析。

对于电压信号，通常会进行幅值、频率等方面的分析；对于电流信号，则需要进行幅值、相位等方面的分析。

通过对信号的处理和分析，主变后备保护可以判断主变是否存在故障。

2.3 判断部分在信号处理完成后，主变后备保护会进一步对信号进行判断，确定主变是否存在故障。

对于故障的种类和位置，后备保护还需要进一步进行判断，如判断故障是否发生在主变的一侧或两侧，判断故障的类型是短路还是开路等等。

2.4 切换部分如果主变存在故障，主变后备保护将自动启动保护切换，将备用变压器接入电力系统。

在切换过程中，后备保护需要控制电压和电流，以保证电力系统的稳定运行。

此外，主变后备保护还需要对电力系统的保护装置进行动作命令。

3. 主变后备保护的保护范围主变后备保护的保护范围是指在哪些情况下，后备保护会自动切换到备用变压器。

根据保护范围的不同，主变后备保护又可以分为以下几种：3.1 过流保护过流保护是主变后备保护的一种基本保护方式。

当电力系统中的电流超过设定的保护值时，过流保护将自动切换到备用变压器。

过流保护通常可以分为瞬时过流保护和时限过流保护两种。

电力系统主保护与后备保护详细介绍电力系统主保护与后备保护详细介绍主变保护．后备差动保护的保护范围一、对于主变差动保护装置来讲，主变压器差动保护包括：1、瓦斯保护，具有有载调压功能时，包含本体瓦斯和有载瓦斯两个部分，且一般重瓦斯动作于跳闸，轻瓦斯报信号；2、变压器纵连差动保护，一般采用三相式；二、后备差动保护装置用于在变压器差动保护装置故障拒动情况下，保护变压器。

一般包含：1、高压侧复合电压启动的过电流保护；2、低压侧复合电压启动的过电流保护；3、防御外部接地短路的零序电流、零序电压保护；4、防止对称过负荷的过负荷保护；5、和高压侧母线相联的保护：高压侧母线差动保护、断路器失灵保护；6、和低压侧母线相联的相关保护：低压侧母线差动保护等。

具体每台变压器需要安装那些保护，可以查看设计手册，不同容量的变压器要求配置的保护种类是不同的。

例如微机差动保护具有以下保护功能。

实现一机多用的效果。

通用型微机差动保护装置产品型号装置标配保护和测量功能主变保护装置功能配置（1）三圈主变差动保护（2）两圈主变差动保护（3）两圈配变差动保护（4）发电机差动保护（5）电动机差动保护(注：均带有非电量保护)1，差流速断保护2，比率差动保护（带CT断线闭锁、二次谐波制动）3，非电量1保护4，非电量2保护5，非电量3保护6，非电量4保护7，非电量5保护8，非电量6保护9，非电量7保护10，非电量8保护1，三侧三相保护电流2，三侧三相差动保护电流计算值3，三相制动电流4，三相差动电流5，三相差动电流二次谐波分量用于变压器做主保护的变压器差动保护的工作原理差动保护是利用基尔霍夫电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。

当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流和的正比于故障点电流，差动继电器动作。

微机差动保护装置具备差动速断保护及带或不带二次谐波制动的复式比率差动保护，最大可用于三侧差流输入的场合（三圈变），具有对一次设备电压电流模拟量和开关量的完整强大的采集功能，配备标准RS485和工业CAN通讯口，并通过合理配置实现三圈主变差动保护、两圈主变差动保护、两圈配变差动保护、发电机差动保护、电动机差动保护及非电量保护等保护和测控功能；变压器后备保护装置主要保护哪些？主变压器后备保护就是在主变压器的保护拒动后后备保护动作，加后备保护是为了提高保护的可靠性，保护功能根据使用地点不同而不同的，要根据实际情况选择。

主变后备保护原理和保护范围主变后备保护是电力系统中重要的一环，它的任务是在主变故障发生时，迅速切除故障设备，保护电力系统的持续稳定运行。

本文将介绍主变后备保护的原理和保护范围，并探讨其在电力系统中的重要性。

一、主变后备保护原理主变后备保护是通过检测主变故障信号，判断是否需要切除主变，以保护系统的安全运行。

它主要包括两个方面的保护功能：差动保护和距离保护。

1. 差动保护差动保护是主变后备保护的核心。

它通过比较主变两侧电流的差值，判断是否存在故障。

当故障发生时，差动保护会及时切除故障侧的开关，防止故障扩大。

差动保护通常采用电流互感器对主变两侧电流进行采样，然后经过比较和判断，触发切除故障操作。

2. 距离保护距离保护是主变后备保护的辅助保护。

它通过测量主变故障位置到保护投入点的距离，判断是否需要切除主变。

距离保护一般采用电压互感器对主变两侧电压进行采样，并通过计算电流和电压的比值，判断故障位置。

当故障距离保护范围内时，距离保护会触发切除操作。

二、主变后备保护范围主变后备保护的保护范围包括以下几个方面：1. 主变故障主变故障是主变后备保护的主要保护对象。

无论是主变绕组内部故障还是主变与输电线路之间的故障，主变后备保护都能迅速切除故障，防止故障扩大。

2. 主变机械故障主变机械故障是主变后备保护的重要保护对象。

当主变机械结构发生故障，如绕组断线、短路或绝缘击穿等，主变后备保护会立即切除故障，以防止继续运行导致更严重的事故。

3. 电力系统故障主变后备保护还需要对电力系统的其他故障进行保护，如线路短路故障、变压器故障等。

它通过检测故障信号，并判断故障位置，及时切除故障设备，以保护电力系统的安全运行。

4. 附属设备保护主变后备保护还需要对主变的附属设备进行保护，如主变冷却系统、控制系统等。

当附属设备发生故障时，主变后备保护会触发切除操作，以防止更严重的事故发生。

三、主变后备保护的重要性主变后备保护在电力系统中具有不可替代的作用，它能够迅速切除故障设备，保护电力系统的安全运行。

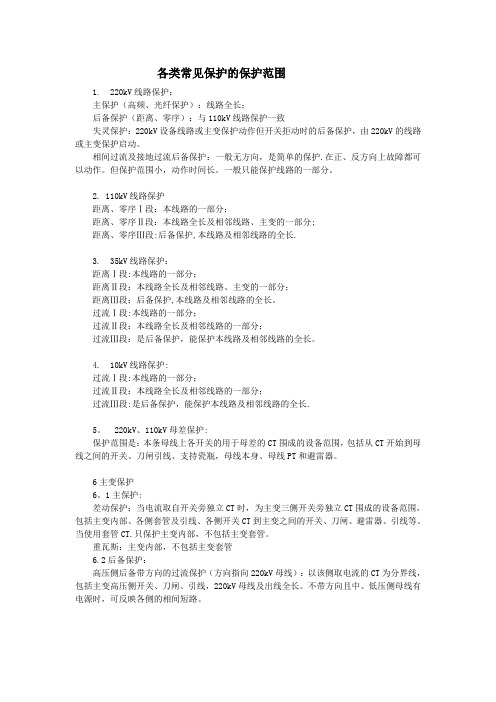

各类常见保护的保护范围1. 220kV线路保护：主保护（高频、光纤保护）：线路全长；后备保护（距离、零序）：与110kV线路保护一致失灵保护：220kV设备线路或主变保护动作但开关拒动时的后备保护，由220kV的线路或主变保护启动。

相间过流及接地过流后备保护：一般无方向，是简单的保护.在正、反方向上故障都可以动作。

但保护范围小，动作时间长。

一般只能保护线路的一部分。

2. 110kV线路保护距离、零序Ⅰ段：本线路的一部分；距离、零序Ⅱ段：本线路全长及相邻线路、主变的一部分;距离、零序Ⅲ段:后备保护,本线路及相邻线路的全长.3. 35kV线路保护：距离Ⅰ段:本线路的一部分；距离Ⅱ段：本线路全长及相邻线路、主变的一部分；距离Ⅲ段：后备保护,本线路及相邻线路的全长。

过流Ⅰ段:本线路的一部分；过流Ⅱ段：本线路全长及相邻线路的一部分；过流Ⅲ段：是后备保护，能保护本线路及相邻线路的全长。

4. 10kV线路保护:过流Ⅰ段:本线路的一部分；过流Ⅱ段：本线路全长及相邻线路的一部分；过流Ⅲ段:是后备保护，能保护本线路及相邻线路的全长.5。

220kV、110kV母差保护:保护范围是：本条母线上各开关的用于母差的CT围成的设备范围，包括从CT开始到母线之间的开关、刀闸引线、支持瓷瓶，母线本身、母线PT和避雷器。

6主变保护6。

1主保护:差动保护：当电流取自开关旁独立CT时，为主变三侧开关旁独立CT围成的设备范围，包括主变内部、各侧套管及引线、各侧开关CT到主变之间的开关、刀闸、避雷器、引线等。

当使用套管CT.只保护主变内部，不包括主变套管。

重瓦斯：主变内部，不包括主变套管6.2后备保护：高压侧后备带方向的过流保护（方向指向220kV母线）：以该侧取电流的CT为分界线，包括主变高压侧开关、刀闸、引线，220kV母线及出线全长。

不带方向且中、低压侧母线有电源时，可反映各侧的相间短路。

中压侧带方向的后备过流保护(方向指向110kV母线）：以该侧取电流的CT为分界线，包括主变中压侧的开关、刀闸、引线、110kV母线及中压侧出线全长。

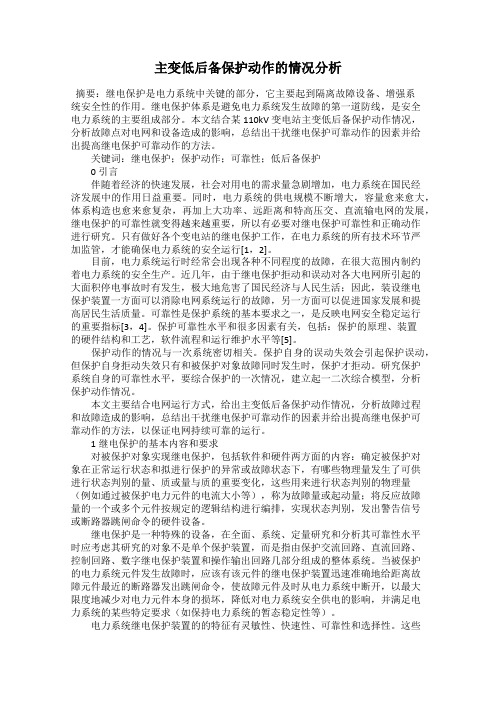

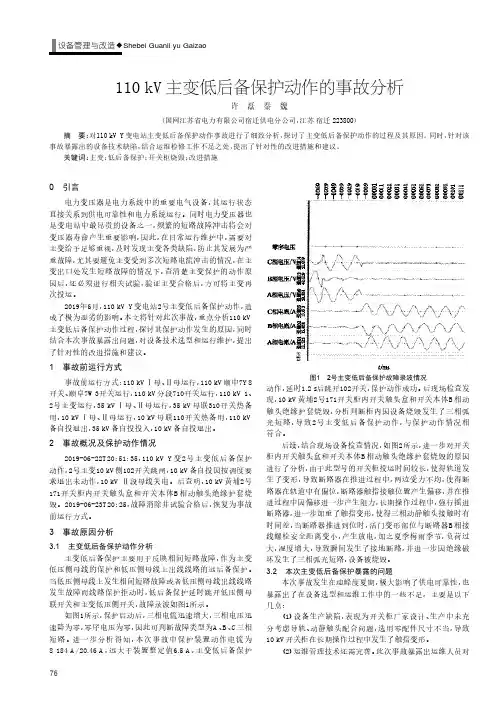

主变低后备保护动作的情况分析摘要：继电保护是电力系统中关键的部分，它主要起到隔离故障设备、增强系统安全性的作用。

继电保护体系是避免电力系统发生故障的第一道防线，是安全电力系统的主要组成部分。

本文结合某110kV变电站主变低后备保护动作情况，分析故障点对电网和设备造成的影响，总结出干扰继电保护可靠动作的因素并给出提高继电保护可靠动作的方法。

关键词：继电保护；保护动作；可靠性；低后备保护0 引言伴随着经济的快速发展，社会对用电的需求量急剧增加，电力系统在国民经济发展中的作用日益重要。

同时，电力系统的供电规模不断增大，容量愈来愈大，体系构造也愈来愈复杂，再加上大功率、远距离和特高压交、直流输电网的发展，继电保护的可靠性就变得越来越重要，所以有必要对继电保护可靠性和正确动作进行研究。

只有做好各个变电站的继电保护工作，在电力系统的所有技术环节严加监管，才能确保电力系统的安全运行[1，2]。

目前，电力系统运行时经常会出现各种不同程度的故障，在很大范围内制约着电力系统的安全生产。

近几年，由于继电保护拒动和误动对各大电网所引起的大面积停电事故时有发生，极大地危害了国民经济与人民生活；因此，装设继电保护装置一方面可以消除电网系统运行的故障，另一方面可以促进国家发展和提高居民生活质量。

可靠性是保护系统的基本要求之一，是反映电网安全稳定运行的重要指标[3，4]。

保护可靠性水平和很多因素有关，包括：保护的原理、装置的硬件结构和工艺，软件流程和运行维护水平等[5]。

保护动作的情况与一次系统密切相关。

保护自身的误动失效会引起保护误动，但保护自身拒动失效只有和被保护对象故障同时发生时，保护才拒动。

研究保护系统自身的可靠性水平，要综合保护的一次情况，建立起一二次综合模型，分析保护动作情况。

本文主要结合电网运行方式，给出主变低后备保护动作情况，分析故障过程和故障造成的影响，总结出干扰继电保护可靠动作的因素并给出提高继电保护可靠动作的方法，以保证电网持续可靠的运行。

主变后备保护保护范围主变后备保护是电力系统中的重要保护措施之一。

它的作用是在主变故障时，及时切除故障主变，保护系统的正常运行。

主变后备保护的保护范围涉及到以下几个方面。

主变后备保护需要保护主变的绕组。

主变的绕组是主变的核心部分，也是最容易受到故障影响的部分。

主变后备保护需要监测主变绕组的电流、电压等参数，以便及时发现故障，并切除故障主变。

保护范围一般包括主变绕组的所有相和中性点，确保故障发生时能够及时切除故障主变。

主变后备保护还需要保护主变的冷却系统。

主变的冷却系统是保证主变正常运行的重要组成部分。

在主变冷却系统故障时，主变可能会因为过热而损坏。

因此，主变后备保护需要监测主变冷却系统的温度、流量等参数，以便及时发现冷却系统故障，并切除故障主变。

主变后备保护还需要保护主变的连接线路。

主变的连接线路是将主变与其他设备连接起来的关键部分。

当主变连接线路出现故障时，主变可能会受到外界干扰，从而导致故障发生。

因此，主变后备保护需要监测主变连接线路的电流、电压等参数，以便及时发现连接线路故障，并切除故障主变。

主变后备保护还需要保护主变的绝缘。

主变的绝缘是保证主变正常运行的重要条件之一。

当主变绝缘击穿时，可能会引起严重的事故。

因此，主变后备保护需要监测主变的绝缘电阻、绝缘电压等参数，以便及时发现绝缘故障，并切除故障主变。

主变后备保护还需要保护主变的接地系统。

主变的接地系统是保证主变正常运行的关键组成部分。

当主变接地系统出现故障时，可能会引起电流过大、电压异常等问题，从而导致故障发生。

因此，主变后备保护需要监测主变接地系统的接地电阻、接地电流等参数，以便及时发现接地故障，并切除故障主变。

主变后备保护的保护范围包括主变的绕组、冷却系统、连接线路、绝缘和接地系统等。

只有对主变的各个方面进行全面的保护，才能确保主变的正常运行，提高电力系统的可靠性和稳定性。

变压器高低后备保护动作的原因
变压器高低后备保护动作主要有以下几个原因：
1. 负载过大：当变压器的负载超过额定容量时，会导致变压器发热过大，可能使绕组温升过高，从而引发保护动作。

2. 短路故障：当变压器的绕组之间或者绕组与地之间发生短路故障时，会使变压器的电流异常增大，造成保护动作。

3. 缺相故障：当变压器的一相或多相发生缺相故障时，会导致变压器绕组之间的电流不平衡，可能引发保护动作。

4. 瞬态过电压：突然的过电压冲击，如雷击或线路突然断开等，可能引发保护动作，以保护变压器绕组不受损坏。

5. 油流异常：变压器中的绝缘油起到冷却和绝缘作用。

当油流量异常，如油泵故障或油管堵塞等，会导致变压器散热不良，可能引起保护动作。

总之，变压器高低后备保护动作的原因多种多样，但主要是为了保护变压器的正常运行和延长其使用寿命。

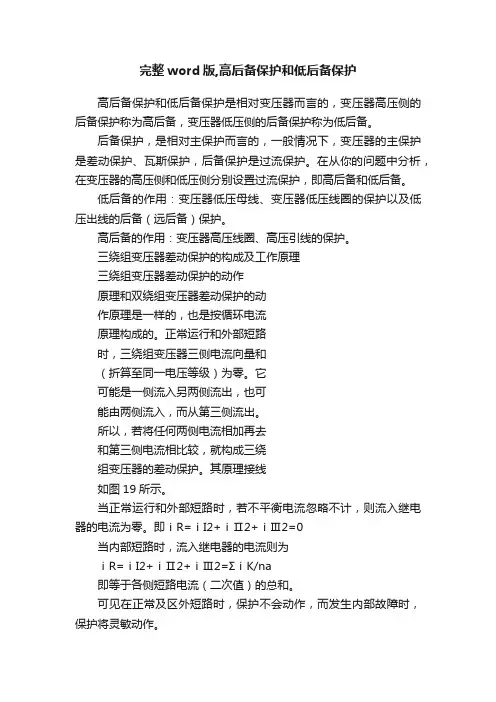

完整word版,高后备保护和低后备保护高后备保护和低后备保护是相对变压器而言的，变压器高压侧的后备保护称为高后备，变压器低压侧的后备保护称为低后备。

后备保护，是相对主保护而言的，一般情况下，变压器的主保护是差动保护、瓦斯保护，后备保护是过流保护。

在从你的问题中分析，在变压器的高压侧和低压侧分别设置过流保护，即高后备和低后备。

低后备的作用：变压器低压母线、变压器低压线圈的保护以及低压出线的后备（远后备）保护。

高后备的作用：变压器高压线圈、高压引线的保护。

三绕组变压器差动保护的构成及工作原理三绕组变压器差动保护的动作原理和双绕组变压器差动保护的动作原理是一样的，也是按循环电流原理构成的。

正常运行和外部短路时，三绕组变压器三侧电流向量和（折算至同一电压等级）为零。

它可能是一侧流入另两侧流出，也可能由两侧流入，而从第三侧流出。

所以，若将任何两侧电流相加再去和第三侧电流相比较，就构成三绕组变压器的差动保护。

其原理接线如图19所示。

当正常运行和外部短路时，若不平衡电流忽略不计，则流入继电器的电流为零。

即ⅰR=ⅰI2+ⅰⅡ2+ⅰⅢ2=0当内部短路时，流入继电器的电流则为ⅰR=ⅰI2+ⅰⅡ2+ⅰⅢ2=ΣⅰK/na即等于各侧短路电流（二次值）的总和。

可见在正常及区外短路时，保护不会动作，而发生内部故障时，保护将灵敏动作。

为保证三绕组变压器差动保护的可靠性和灵敏性，应注意以下几点：（1）各侧电流互感器的变比应统一按变压器最大额定容量来选择。

（2）外部短路时的三绕组变压器比双绕组变压器的不平衡电流大，宜采用带制动特性的BCH-1型差动继电器，若BCH-1型仍不满足灵敏度要求，可采用二次谐波制动的差动保护，（3）为解决实际变比与计算变比不一致而引起的不平衡电流，以保证每两侧线圈之间的平衡，对BCH-1型差动保护，应将两组平衡线圈分别接在二次电流较小的两侧。

什么是差动保护差动保护是输入的两端CT电流矢量差，当达到设定的动作值时启动动作元件。
