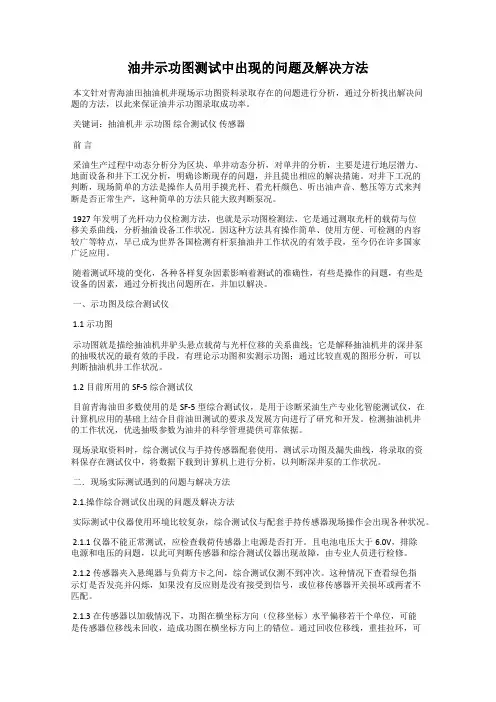

油井示功图测试中出现的问题及解决方法本文针对青海油田抽油机井现场示功图资料录取存在的问题进行分析，通过分析找出解决问题的方法，以此来保证油井示功图录取成功率。
关键词：抽油机井示功图综合测试仪传感器前言采油生产过程中动态分析分为区块、单井动态分析，对单井的分析，主要是进行地层潜力、地面设备和井下工况分析，明确诊断现存的问题，并且提出相应的解决措施。
对井下工况的判断，现场简单的方法是操作人员用手摸光杆、看光杆颜色、听出油声音、憋压等方式来判断是否正常生产，这种简单的方法只能大致判断泵况。
1927年发明了光杆动力仪检测方法，也就是示功图检测法，它是通过测取光杆的载荷与位移关系曲线，分析抽油设备工作状况。
因这种方法具有操作简单、使用方便、可检测的内容较广等特点，早已成为世界各国检测有杆泵抽油井工作状况的有效手段，至今仍在许多国家广泛应用。
随着测试环境的变化，各种各样复杂因素影响着测试的准确性，有些是操作的问题，有些是设备的因素，通过分析找出问题所在，并加以解决。
一、示功图及综合测试仪1.1示功图示功图就是描绘抽油机井驴头悬点载荷与光杆位移的关系曲线；它是解释抽油机井的深井泵的抽吸状况的最有效的手段，有理论示功图和实测示功图；通过比较直观的图形分析，可以判断抽油机井工作状况。
1.2目前所用的SF-5综合测试仪目前青海油田多数使用的是SF-5型综合测试仪，是用于诊断采油生产专业化智能测试仪，在计算机应用的基础上结合目前油田测试的要求及发展方向进行了研究和开发。
检测抽油机井的工作状况，优选抽吸参数为油井的科学管理提供可靠依据。
现场录取资料时，综合测试仪与手持传感器配套使用，测试示功图及漏失曲线，将录取的资料保存在测试仪中，将数据下载到计算机上进行分析，以判断深井泵的工作状况。
二．现场实际测试遇到的问题与解决方法2.1.操作综合测试仪出现的问题及解决方法实际测试中仪器使用环境比较复杂，综合测试仪与配套手持传感器现场操作会出现各种状况。

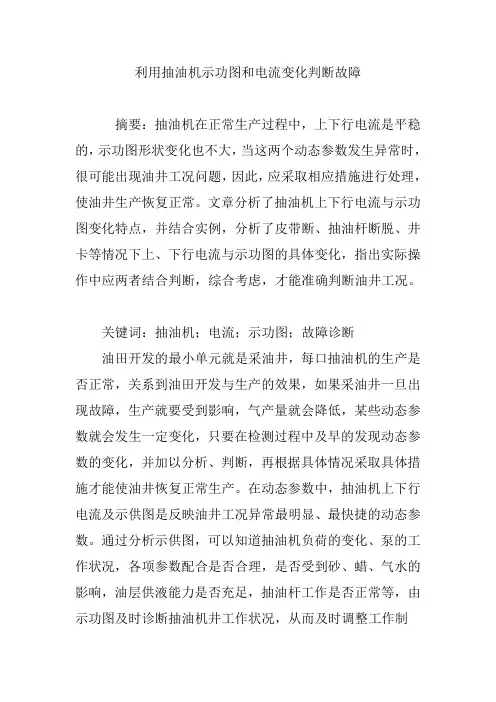

利用抽油机示功图和电流变化判断故障摘要：抽油机在正常生产过程中，上下行电流是平稳的，示功图形状变化也不大，当这两个动态参数发生异常时，很可能出现油井工况问题，因此，应采取相应措施进行处理，使油井生产恢复正常。
文章分析了抽油机上下行电流与示功图变化特点，并结合实例，分析了皮带断、抽油杆断脱、井卡等情况下上、下行电流与示功图的具体变化，指出实际操作中应两者结合判断，综合考虑，才能准确判断油井工况。
关键词：抽油机；电流；示功图；故障诊断油田开发的最小单元就是采油井，每口抽油机的生产是否正常，关系到油田开发与生产的效果，如果采油井一旦出现故障，生产就要受到影响，气产量就会降低，某些动态参数就会发生一定变化，只要在检测过程中及早的发现动态参数的变化，并加以分析、判断，再根据具体情况采取具体措施才能使油井恢复正常生产。
在动态参数中，抽油机上下行电流及示供图是反映油井工况异常最明显、最快捷的动态参数。
通过分析示供图，可以知道抽油机负荷的变化、泵的工作状况，各项参数配合是否合理，是否受到砂、蜡、气水的影响，油层供液能力是否充足，抽油杆工作是否正常等，由示功图及时诊断抽油机井工作状况，从而及时调整工作制度。
本文重点介绍抽油机泵漏失、杆断脱和杆卡等几种常见情况。
1抽油机上下行电流与示功图变化特点在生产过程中，通过所辖区快油井动态参数的实时监测，总结、归纳出抽油机上下行电流、示功图的变化规律，（表1）经验证，利用这些动态参数判断油井工况具有良好效果。
2.1 抽油机泵漏失判断2.1.1泵漏原因分析抽油泵正常生产时，上冲程，抽油杆带动活塞向上运动，活塞上游动凡尔在油管内液柱作用下而关闭，并排出活塞冲程一段液体。
与此同时，泵桶内压力下降，在环形空间的液柱压力作用下，固定凡尔打开，井内液体进入泵内，占据活塞所让出的空间；下冲程，抽油杆带动活塞向下运动，泵筒液柱受压缩，压力增加，当泵内压力超过油管内液柱压力时，泵内液柱即顶开游动凡尔，并将载荷转移到油管内。

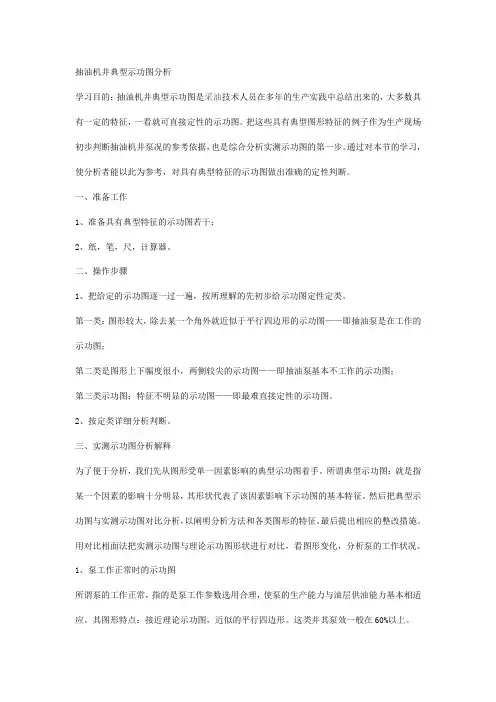

抽油机井典型示功图分析学习目的：抽油机井典型示功图是采油技术人员在多年的生产实践中总结出来的，大多数具有一定的特征，一看就可直接定性的示功图。
把这些具有典型图形特征的例子作为生产现场初步判断抽油机井泵况的参考依据，也是综合分析实测示功图的第一步。
通过对本节的学习，使分析者能以此为参考，对具有典型特征的示功图做出准确的定性判断。
一、准备工作1、准备具有典型特征的示功图若干；2、纸，笔，尺，计算器。
二、操作步骤1、把给定的示功图逐一过一遍，按所理解的先初步给示功图定性定类。
第一类：图形较大，除去某一个角外就近似于平行四边形的示功图——即抽油泵是在工作的示功图；第二类是图形上下幅度很小，两侧较尖的示功图——即抽油泵基本不工作的示功图；第三类示功图：特征不明显的示功图——即最难直接定性的示功图。
2、按定类详细分析判断。
三、实测示功图分析解释为了便于分析，我们先从图形受单一因素影响的典型示功图着手。
所谓典型示功图：就是指某一个因素的影响十分明显，其形状代表了该因素影响下示功图的基本特征。
然后把典型示功图与实测示功图对比分析，以阐明分析方法和各类图形的特征。
最后提出相应的整改措施。
用对比相面法把实测示功图与理论示功图形状进行对比，看图形变化，分析泵的工作状况。
1、泵工作正常时的示功图所谓泵的工作正常，指的是泵工作参数选用合理，使泵的生产能力与油层供油能力基本相适应。
其图形特点：接近理论示功图，近似的平行四边形。
这类井其泵效一般在60%以上。
图中虚线是人为根据油井抽汲参数绘制的理论负载线，上边一条为最大理论负载线，下边一条为最小理论负载线。
现场常常把增载线和减载线省略了。
2、惯性载荷影响的示功图在惯性载荷的作用下，示功图不仅扭转了一个角度，而且冲程损失减少了，有利于提高泵效。
示功图基本上与理论示功图形状相符。
影响的原因是：由于下泵深度大，光杆负荷大，抽汲速度快等原因在抽油过程中产生较大的惯性载荷。
在上冲程时，因惯性力向下，悬点载荷受惯性影响很大，下死点A上升到A′，AA′即是惯性力的影响增加的悬点载荷，直到B′点才增载完毕；在下冲程时因惯性力向上使悬点载荷减小，下死点由C降低到C′，直到D′才卸载完毕。
