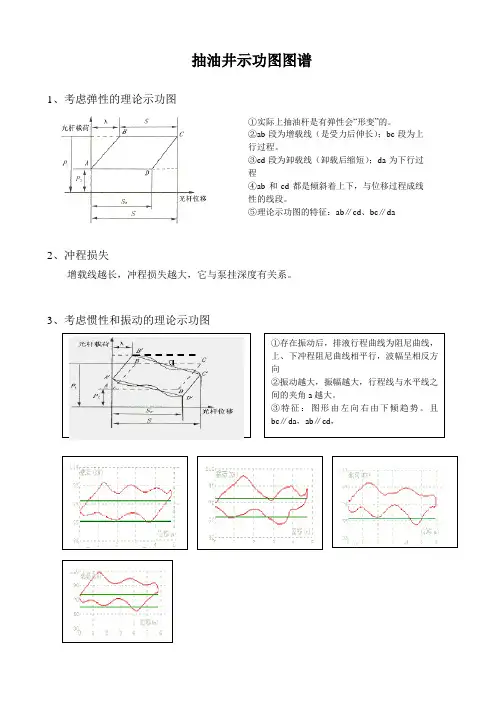

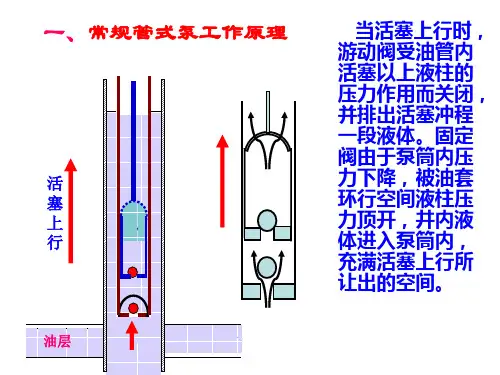

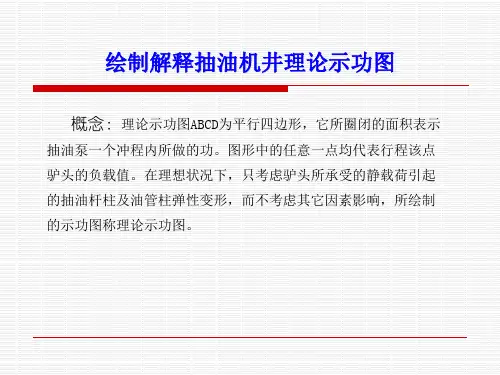

抽油井示功图图谱1、考虑弹性的理论示功图2、冲程损失增载线越长，冲程损失越大，它与泵挂深度有关系。
3、考虑惯性和振动的理论示功图①实际上抽油杆是有弹性会“形变”的。
②ab 段为增载线（是受力后伸长）；bc 段为上行过程。
③cd 段为卸载线（卸载后缩短）；da 为下行过程④ab 和cd 都是倾斜着上下，与位移过程成线性的线段。
⑤理论示功图的特征：ab ∥cd 、bc ∥da3.2振动大后产生下倾现象。
冲数越快，动载也越大。
3.3地面平衡轻，下冲程平衡块向下运动，井下负荷轻，动载增大，下行程曲线阻尼特征较明显，振幅大；平衡重后与之相反。
3.4二级振动示功图图形抽油杆上、下运动时就会发生二级振动。
这种示功图图形在左下方和右上方(即在冲程：下死点和上死点处)经图形的右上方会有一个“结”出现。
这是抽油杆杆柱受力换向与杆柱弹性作用下造成的。
由于弹性振动传递快，而杆柱与油管和液体摩擦等因素造成滞后，影响曲线的形状而产生扭结。
冲次：4-6冲次：4-5 平衡轻示功图平衡轻示功图4、抽油机所承受最大载荷主要为抽油杆自重+液柱载荷+振动惯性载荷。
对同一口井杆柱自重与振动载荷是相同的，液体由于含气不同，井液密度不同，因此含气量越大，液柱载荷越小，相对最大悬点载荷越小，功图上下行程线相距越窄，功图面积越小。
反之越大。
功图a 相对密度为0.4 功图b 相对密度为0.6 功图c 相对密度为0.9 功图d 相对密度为1.1 4.15、抽喷理论功图由于抽喷井井液梯度小，上下行程距离短。
图形特征为近于水平状，很少有大的振动波，图形两端曲线近于平行(有增载和卸载特征)，喷势较大的井，两端还有圆形面积，属于抽油过程中接近上，下死点时速度慢，喷势容易顶开游动阀球，相当于阀常开，也给下行柱塞以托力而减载。
6、有气体影响的理论示功图含气井由于抽油泵筒内存在大量气体，抽油杆下行时没有立刻卸载，而是首先压缩泵筒内气体，造成缓慢卸载特征，下行曲线为凸圆弧曲线特征。
