S7-1200卖点整理
SIMATIC S7-1200 控制器具有模块化、结构紧凑、功能全面等特点，适用于多种应用，能够保障现有投资的长期安全。

由于该控制器具有可扩展的灵活设计，符合工业通信最高标准的通信接口，以及全面的集成工艺功能，因此它可以作为一个组件集成在完整的综合自动化解决方案中，成为制造行业中的创新系统解决方案。

正是上面S7-1200这一系列的特点、决定了其在制造行业的应用越来越多。

而在使用过程中，难免会遇到与第三方的仪表或设备进行串口通信的情况，此次专题重点交流了与驱动设备的USS通信、与仪表的MODBUS通信，及与一些国产仪表的自由口通信
一：S7-1200自由口通信的特点
S7-1200的自由口通信比较接近CP 340/341的通信，采用组态和调用通信功能块的方法。

需要配备点对点通信模块。

S7-200的自由口通信需要设置大量的SM（特殊存储器），报文接收的状态字节和控制字节非常复杂，S7-1200的自由口通信简单得多，其主要步骤如下：
1.组态通信模块的参数，例如波特率、奇偶校验、数据位和停止位个数等。

2.调用功能块SEND_PTP和RCV_PTP来发送可接收数据。

二：S7-1200通信和程序的特点
S7-1200是西门子的新一代的控制器，在串口通信方面在硬件与软件方面都与S7-200不同：
通讯方面：保留了强大的自由口通讯功能；
程序方面：引入块概念，更接近于300，编程方便，尤其是通讯方面的编程（自由口、MODBUS等，一个块可以控制多个驱动器，不同电机的数据存储在不同的数据库中
硬件方面：S7-1200现有的几款PLC都可以扩展3个串口通信模板（即可以全部是RS232接口，也可以全部是RS485接口，也可以是两种接口的组合），而S7-200这不可以进行扩展，只能用本体上的RS485口，在这一点上功能强了。

软件方面：S7-1200，在编程上与S7-300的编程方法类似，组态完硬件接口，直接调用功能块就可以，非常简单，不像S7-200需要对SM进行操作。

S7-1200与S7-300在串口通信比较起来基本上一样，但在作Modbus的通信时不需要额外的Dongle来支持。

二：S7-1200卖点
1：S7-1200与232通讯不需要使用232转485转换器,直接选用232通讯模块就可以了,这样对于一些232接口的设备可以做到全双工通讯.
2：,可以扩展三个通讯模块,
3：本体集成以太网口,支持TCP NATIVE通讯,特别是对于一些OEM设
备制造商非常有用.
4：S7-1200的自由口通讯功能使用更简单,S71200在通讯方面更象S7300,通讯编程更简单了,但是自由度更象S7200,但比S7200置起来更简单,不需要去记16进制代码,这对于一些国产仪表的通讯很方便.
S1200对于串口通讯起始信息的判断和S7200相似有很多方法,可以采用空闲线检测,起始字符,断点检测,而且这些条件还可以组合,而且S71200相对于S7200来说还增加了通过字符序列来判断信息开始的条件,而S7300中没有这样的设置(S7300/400不知道是采用什么样的方式),同样,S71200对于信息结束的判断的方式也有多种,可以采用字符间隔时间,也可以采用信息间隔时间,也可以采用结束字符和最大字符数判断,而且相对于S7200,S71200还增加了通过响应超时和字符序列识别消息结束,而且对于字符间隔时间的设置进行了改进,采用了位时间做为单位,而S7300 的自由口通讯只有字符间延时和固定长度和结束字符
200拓展模块由背板总线电流及IO映象区决定。

S71200_CPU与CPU之间连接最大数15；
上传后符号及注释都保持；
注意符号寻址勾选；
最多2K掉电保持；
单个定义DB区域掉电保持；
升级PLC固件只能选用24M卡，固件本身为8M;
定义卡的类型：Transt and Programme存在区别
OB号可修改，同一类型OB可建立多个。

由类型决定而不是OB号决定；
最大嵌套数为16，S7-300为8
长实数型（64Bit）USINT,UINT,SINT,UDINT,LRAEL;
S7-1200(TSAP:03.01)仅作为服务器
S7-200以太网通讯仅支持S7通讯
S7-1200支持TCP-IP开放式通讯
以太网TCP通讯端口号建议2000以后
通讯ID号（注意几个不同PLC之间双向通讯）不同
TCP通讯（PORT号不同）
S7-200可以使用Prodave.提供动态数据库，一次性购买。

PCACCESS访问S7-1200中的DB区无法访问，可以考虑放到M区。

SIMATIC NET数据格式仿照M区格式可以使用。

使用WINSOCK(VB组件)实现TCP-IP通讯。

S7-1200建立连接，注意端口号及通讯伙伴IP地址（PC端地址对应）。

数据打包发送，上位机进行数据解析。

WINCC7.0SP1使用S7通讯和S7-1200连接无法实现，WINCC7.0SP2可以实现数据解析。

（201008发布WINCC 7.0SP2）,直接使用TCP-IP连接无法实现。

字符串读取时注意起始地址表示为最大字节数，第二个字为存储数，读取开始于第二个。

合集下载

西门子S7-1200与S7-300-PLC的以太网通信

西门子S7-1200与S7-300-PLC的以太网通信

西门子S7-1200与S7-300-PLC的以太网通信1.概述1.1 S7-1200 的PROFINET 通信口S7-1200 CPU 本体上集成了一个PROFINET 通信口，支持以太网和基于TCP/IP 的通信标准。

使用这个通信口可以实现S7-1200 CPU 与编程设备的通信，与hmi触摸屏的通信，以及与其它CPU 之间的通信。

这个PROFINET 物理接口是支持10/100Mb/s的RJ45口，支持电缆交叉自适应，因此一个标准的或是交叉的以太网线都可以用于这个接口。

1.2 S7-1200支持的协议和最大的连接资源S7-1200 CPU 的PROFINET 通信口支持以下通信协议及服务• TCP• ISO on TCP ( RCF 1006 )• S7 通信(服务器端)通信口所支持的最大通信连接数S7-1200 CPU PROFINET 通信口所支持的最大通信连接数如下：• 3个连接用于HMI (触摸屏) 与CPU 的通信• 1个连接用于编程设备（PG）与CPU 的通信• 8个连接用于Open IE ( TCP, ISO on TCP) 的编程通信，使用T-block 指令来实现• 3个连接用于S7 通信的服务器端连接，可以实现与S7-200，S7-300以及S7-400 的以太网S7 通信S7-1200 CPU可以同时支持以上15个通信连接，这些连接数是固定不变的，不能自定义。

TCP（Transport Connection Protocol）TCP是由RFC 793描述的标准协议，可以在通信对象间建立稳定、安全的服务连接。

如果数据用TCP协议来传输，传输的形式是数据流，没有传输长度及信息帧的起始、结束信息。

在以数据流的方式传输时接收方不知道一条信息的结束和下一条信息的开始。

因此，发送方必须确定信息的结构让接收方能够识别。

在多数情况下TCP应用了IP (Internet protocol) ，也就是“TCP/IP 协议”，它位于ISO-OSI 参考模型的第四层。

使用S7-1200和1500 轻松连接物联网MQTT 消息服务器

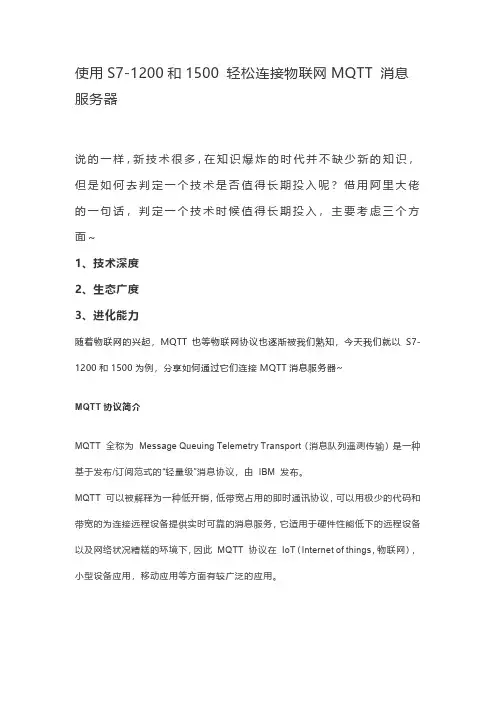

使用S7-1200和1500 轻松连接物联网MQTT 消息服务器
