常用塑料的名称、代号、特性及用途

常用塑料名称缩写1．聚苯乙烯（POLYSTYRENE），简称聚苯、PS、GPS、硬胶，是一种通用的透光性材料，特点如下：（1）光学性能好，其透光率达88%—92%。

（2）电气性能优良。

（3）着色性能好。

（4）热膨胀系数大，易产生内应力，宜用高料温、模温、低压力，延长注射时间有利于降低内应力，防止缩孔，变形（尤其对壁厚塑件），但料温高易出银线，料温低则透明度差。

（5）最大的缺点是脆性，抗冲击强度低。

（6）耐热温度低，其制品的最高连续使用温度60—80`。

（7）耐酸性能较差。

2．改性聚苯乙烯（HIPS），俗称不碎胶，比PS有较强的韧性和耐冲击强度，较大的弹性。

3．ABS：（1）机械强度高。

（2）抗冲击能力强，低温时也不会迅速下降。

（3）缺口敏感性较优。

（4）抗蠕变性好，温度升高也不会迅速下降。

（5）有一定的表面硬度，抗抓伤，耐磨性好，摩擦系数低。

（6）产品有良好的质感。

（7）电气性能好，受温度、湿度、频率变化影响小。

（8）一般耐热可达90`C，耐热型的还可以在110—115`C下连续使用。

（9）耐低温达—40`C。

（10）耐酸、碱、盐、耐油耐水。

（11）不易燃着。

（12）可以喷油、印刷、还可以电镀。

（13）能与其它许多热塑性或热固性塑料共混，改进这些塑料的加工和使用性能。

（14）缺点：不耐有机溶剂，耐候性较差，吸湿性强。

4．聚乙烯（POLYETHEREN），简称PE、马力士，是产量最大，使用最普遍的一种塑料，其特点是：（1）软性，无毒，价廉，加工方便。

（2）收缩率比其他塑料大（1.5—3.5%），且方向性明显，易变形，翘曲。

（3）结晶倾向比其他塑料大（结晶料）。

（4）流动性极好，且流动性对压力变化敏感。

（5）宜用高压注射，射速要快，保压要充分，料温应均匀。

5．聚丙烯（POLYPRORYLENE），简称PP，俗称百折胶，其性能如下：（1）结晶料，流动性极好，成形性能好，制件的表面光泽、染色效果、外伤留痕等方面优于聚乙烯（PE）。

六大常见塑料的代号性能用途PE是聚乙烯塑料，化学性能稳定，通常制作食品袋及各种容器，耐酸、耐碱及盐类水溶液的侵蚀，但不宜用强碱性洗涤剂擦拭或浸泡。

PP是聚丙烯塑料，无毒、无味，可在100℃的沸水中浸泡不变形、不损伤，常见的酸、碱有机溶剂对它几乎不起作用。

多用于食具。

PS是聚苯乙烯塑料，容易着色、透明性好，多用于制作灯罩、牙刷柄、玩具、电器零部件。

它耐酸碱腐蚀，但易溶于氯仿、二氯乙烯、香蕉水等有机溶剂。

PVC是聚氯乙烯塑料，色泽鲜艳、耐腐蚀、牢固耐用，由于在制造过程中增加了增塑剂、抗老化剂等一些有毒辅助材料，故其产品一般不存放食品和药品。

ABS是由丙烯腈、丁二烯、苯乙烯聚合的塑料，它色彩醒目，耐热、坚固、外表面可镀铬、镍等金属薄膜，可制作琴键、按钮、刀架、电视机外壳、伞柄等。

PA是尼龙塑料，它的特性坚韧、牢固、耐磨，常用于制作梳子、牙刷、衣钩、扇骨、网袋绳、水果外包装袋等。

无毒性，但不可长期与酸碱接触。

来源:全国塑料加工工业信息中心zxyAdministrator发帖: 16106来自:厦门于2002-12-11 16:15聚乙烯线性PE介绍区分线性聚乙烯与支化聚乙烯的一个有用途径是考虑其生成方法。

线性PE包括超低密度（ULDPE），线性低密度PE（LLDPE），高密度（HDPE），高分子量高密度（HMW=HDPE）和超高分子量（UHMW-PE），它在聚合反应器中压力远低于制造支化PE所用的压力。

在制造支化PE时，聚合物决定性参数是密度，从某种意义来说，它表述了聚合物长主链组合时的紧密度和规整度（或结晶度）。

密度可通过反应器压力和热量的变化而改变；另一方面，线性PE的密度随与乙烯共聚用单体的用量而异。

共聚单体生成的短支链随着乙烯主链一起形成，由于支链使聚合物主链间产生分离，共聚单体数量越多，聚合物密度越低。

相反，支化PE同时具有短支链和长支链。

LLDPE特性有些不同于其支化同类物LDPE，就是这个原因。

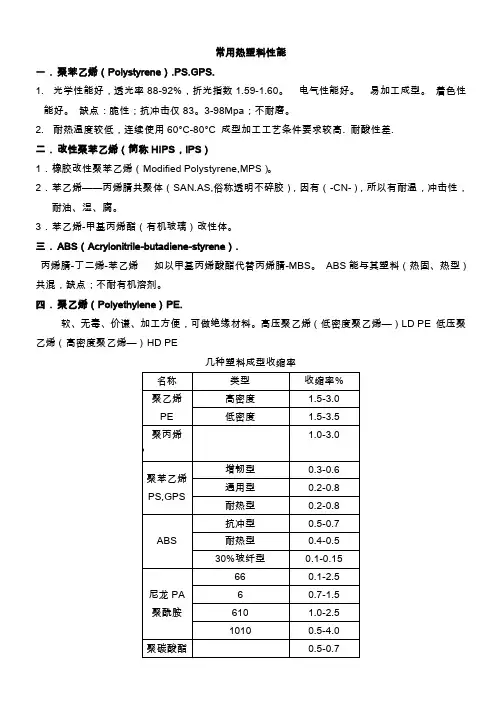

常用热塑料性能一．聚苯乙烯（Polystyrene）.PS.GPS.1.光学性能好，透光率88-92%，折光指数1.59-1.60。

电气性能好。

易加工成型。

着色性能好。

缺点：脆性；抗冲击仅83。

3-98Mpa；不耐磨。

2.耐热温度较低，连续使用60°C-80°C 成型加工工艺条件要求较高. 耐酸性差.二．改性聚苯乙烯（简称HIPS，IPS）1．橡胶改性聚苯乙烯（Modified Polystyrene,MPS）。

2．苯乙烯——丙烯腈共聚体（SAN.AS,俗称透明不碎胶），因有（-CN-），所以有耐温，冲击性，耐油、湿、腐。

3．苯乙烯-甲基丙烯酯（有机玻璃）改性体。

三．ABS（Acrylonitrile-butadiene-styrene）.丙烯腈-丁二烯-苯乙烯如以甲基丙烯酸酯代替丙烯腈-MBS。

ABS能与其塑料（热固、热型）共混，缺点；不耐有机溶剂。

四．聚乙烯（Polyethylene）PE.软、无毒、价谦、加工方便，可做绝缘材料。

高压聚乙烯（低密度聚乙烯—）LD PE 低压聚乙烯（高密度聚乙烯—）HD PE几种塑料成型收缩率注：收缩率公式S=(A-B)/B*100%S——收缩率A——模具尺寸B——塑制体尺寸五．聚丙烯（Polyptopylere）即PP，又名百折软胶。

性能：1.流动性好，成型性好。

2．耐热最好，150℃不会变形；135℃不被破坏。

3.抗拉温度高。

4.屈服强度高。

5.收缩率小。

6.耐刮、磨、应力开裂性好。

7.密度小。

8.抗化学药品腐蚀性。

9.不适宜制造尺寸要求高或易产生凹陷。

10.刚性不足，且耐蚀性和装配性受到限制。

11.防火性差，耐候性差。

六．尼龙（Nylon）1.优点：①机械强度高，韧性好，较高抗拉、抗压。

②耐疲劳、耐腐、无毒、耐热（45°Ｃ-100°Ｃ）光滑。

2.缺点：①易吸水、耐光性差；塑制技术要求严。

②不耐强酸及氧化剂。

塑料材料性能材料名称：聚氯乙烯(硬质)牌号：PVC●特性及适用范畴：机械强度较高，电性能优良，对酸、碱的抗击力强，化学稳固性好，耐油、耐老化，易熔接和粘接，价格低，产量大。

缺点是使用温度低（-15～＋55℃），线膨胀系数较大。

常用作化工耐腐蚀的结构材料，也可用作电绝缘材料。

●力学性能：抗拉强度σb (MPa)：34.5～49伸长率δ5 (％)：20～40冲击韧性值αk (J/cm2)：带缺口:2.16～10.7; 无缺口:≥118拉伸弹性模量(MPa)：24～41硬度：14～17HB●热性能：热变形温度：1.86MPa:55～75℃; 0.46MPa:57～82℃马丁耐热温度：65℃连续使用温度：55～80℃燃烧性：自熄材料名称：聚氯乙烯(软质)牌号：PVC●特性及适用范畴：强度较硬质的低，而拉断时的伸长率较高；其质柔软、耐摩擦、耐挠曲、弹性好（类似橡胶），且吸水性低，耐油性好，易加工成形；电气性能和化学稳固性较硬质稍低。

缺点是使用温度低，且易老化。

常用作薄膜、电线电缆套管和包皮、密封件。

●力学性能：抗拉强度σb (MPa)：10.3～24.1伸长率δ5 (％)：200～450冲击韧性值αk (J/cm2)：无缺口:3.9～11.8硬度：20～30D●热性能：马丁耐热温度：40～70℃连续使用温度：55～80℃燃烧性：缓慢至自熄材料名称：聚乙烯(低压)牌号：PE●特性及适用范畴：又称高密度聚乙烯，使用较广，无毒无味，使用温度可大于80～100 ℃；耐寒性好，在-70℃时仍有柔软性；化学稳固性高，耐磨性好，刚性、硬度较高，介电性能突出，吸水性极小。

缺点是机械强度不高，质较软，不能承担高的载荷。

常用作高频、水底及一样电缆的包皮、耐腐蚀件、耐磨、耐腐蚀涂层、一样机械结构零件。

●力学性能：抗拉强度σb (MPa)：6.9～23.5伸长率δ5 (％)：60～650冲击韧性值αk (J/cm2)：带缺口:≈27; 无缺口:不断拉伸弹性模量(MPa)：1.18～9.32硬度：35～40R●热性能：热变形温度：1.86MPa:30～55℃; 0.46MPa:60～82℃维卡耐热温度：121～127℃连续使用温度：121℃燃烧性：慢材料名称：聚乙烯(超高分子量)牌号：PE●力学性能：抗拉强度σb (MPa)：29.4～33.3伸长率δ5 (％)：400～480冲击韧性值αk (J/cm2)：带缺口:＞80; 无缺口:186～216(未断)拉伸弹性模量(MPa)：6.67～9.32硬度：≤38●热性能：热变形温度：1.86MPa:40～50℃燃烧性：慢材料名称：聚乙烯(玻璃纤维增强)牌号：PE●力学性能：抗拉强度σb (MPa)：≥75.5伸长率δ5 (％)：3.5冲击韧性值αk (J/cm2)：无缺口:≥23.6拉伸弹性模量(MPa)：≥61.8●热性能：热变形温度：1.86MPa:126℃材料名称：聚丙烯(纯料)牌号：PP●特性及适用范畴：密度小，是常用塑料中材质最轻的。

塑料原材料牌号及用途大全本1.聚乙烯（PE）：PE的用途广泛，可以制作塑料薄膜、瓶子、管道、容器等。

2.聚丙烯（PP）：PP具有良好的机械性能和耐用性，用于制作家具、瓶子、罐子等。

3.聚氯乙烯（PVC）：PVC是一种硬质塑料，广泛用于制作管道、建筑材料、电线电缆等。

4.聚苯乙烯（PS）：PS通常用于制作泡沫塑料，如保温杯、快餐盒等。

5.聚酯（PET）：PET具有良好的透明度和机械性能，常用于制作瓶子、纤维和薄膜等。

6.聚氨酯（PU）：PU具有良好的耐磨性和耐高温性能，广泛用于制作橡胶制品、涂料等。

7.聚碳酸酯（PC）：PC具有优异的耐冲击性和透明度，常用于制作眼镜、安全帽等。

8.聚醚酯（PBT）：PBT具有良好的耐热性和电绝缘性能，常用于制作电器配件、线缆等。

9.聚酰胺（PA）：PA是一种具有良好的耐磨性和耐化学性能的塑料，广泛用于制作纤维、汽车零部件等。

10.聚甲醛（POM）：POM具有良好的耐磨性和机械性能，主要用于制作齿轮、轴承等。

11.聚乳酸（PLA）：PLA是一种可生物降解的塑料，常用于制作一次性餐具、包装材料等。

12.聚醋酸乙烯（EVA）：EVA具有良好的柔韧性和耐磨性，常用于制作鞋垫、玩具等。

13.聚丁二烯橡胶（BR）：BR具有良好的拉伸性能和耐低温性能，广泛用于制作轮胎、密封件等。

14.聚氯氯丁二烯（CR）：CR具有优异的耐候性和抗氧性，常用于制作密封件、橡胶软管等。

15.聚四氟乙烯（PTFE）：PTFE具有极佳的耐腐蚀性和不粘性，常用于制作密封垫片、管道衬里等。

总结起来，塑料的用途非常广泛，可以应用于建筑、汽车、家具、电子、包装等各个领域。

每种塑料都具有不同的物理性能和化学性质，因此在不同的应用领域中使用不同的塑料原材料牌号是必要的。

在选择塑料原材料时，需要根据具体的需求来考虑塑料的机械性能、耐化学性、耐热性、透明度等特点，以确保其在特定应用环境中的表现良好。
