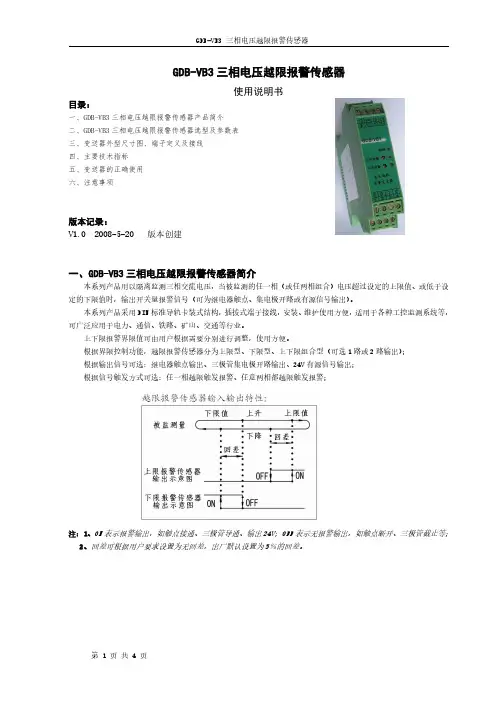

1GY-39V3传感器模块使用手册V1.0
一、 概述
GY-39是一款低成本，气压，温湿度，光强度
传感器模块。工作电压3-5v，功耗小，安装方便。
其工作原理是，MCU收集各种传感器数据，
统一处理，直接输出计算后的结果，
此模块，有两种方式读取数据，即
串口UART（TTL电平）或者IIC（2线）。
串口的波特率有9600bps与115200bps，可配置，
有连续，询问输出两种方式，可掉电保存设置。
可适应不同的工作环境，与单片机及电脑连接。
模块另外可以设置单独传感器芯片工作模式，
作为简单传感器模块，MCU不参与数据处理工作。
提供arduino，51，stm32单片机通讯程序，不提供原理图及内部单片机源码。
此GY39模块另外赠送安卓手机软件app查看数据，且支持wifi局域内网连接，
手机及电脑同时显示数据。
二、 产品特点 技术参数（传感器精度请参考芯片手册）
（1）、高性价比
（2）、内置MCU 计算传感器数据
（3）、IIC、串口通信格式
（4）、统一数据输出
(5)、 配相应的上位机软件
三、产品应用
（1）、数字照明管理
（2）、物联网，智能家居应用
（3）、气象站监测
（4）、数字光照度计
（5）、数字气压计，高度计
（6）、温湿度计
（7）、大棚气候监测
名称 参数
温度测量范围-40°~ 85°
湿度测量范围0% ~100%
光强测量范围0lux~150000lux
气压测量范围300 ~1100hpa
响应频率 1HZ
工作电压 3~5 V
工作电流 5mA
工作温度 -40°~ 85°
储存温度 -40°~ 125°
尺寸 24.3mm×26.7mm
2
三、 引脚说明
实物图片（标号）：
Pin1 VCC 电源+ （3v-5v）
Pin2 CT 串口UART_TX / IIC_SCL
Pin3 DR 串口UART_RX / IIC_SDA
Pin4 GND 电源地
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
1文档来源为:从网络收集整理.word版本可编辑. 多功能电力仪表用户手册
一、产品简介
该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LCD现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
二、技术参数
性能 参数
输入测电压显示 网络 三相三线、三相四线
电
压 额定值 AC100V、400V（订货时请说明）
过负荷 持续：1.2倍 瞬时：2倍/10s
功耗 〈1VA（每相）
阻抗 〉300kΩ
精度 RMS测量，精度等级0.5
电
流 额定值 AC1A、5A（订货时请说明）
过负荷 持续：1.2倍 瞬时：2倍/10s
功耗 〈0．4VA（每相）
阻抗 〈20MΩ
精度 RMS测量，精度等级0.5
频率 40~60Hz,精度0.1Hz
功能 有功、无功、视在功率，精度0.5级
电能 四相限计量，有功精度0.5级，无功精度2级
显示 可编程、切换、循环的2、3、4排LCD显示
电源 工作范围 AC、DC 80~270V
功耗 ≦5VA
输出 数字接口 RS-485、MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦隔离
环境 工作环境 -10~55℃
储存环境 -20~75℃
安全 耐压 输入和电源>2kV,输入和输出>2kV,电源和输出>1kV
绝缘 输入、输出、电源对机壳>5MΩ
外形 尺寸 尺寸: 120*120*95mm；96*96*95mm
重量 0．6kg 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
2文档来源为:从网络收集整理.word版本可编辑. 三、安装与接线
3．1 仪表尺寸

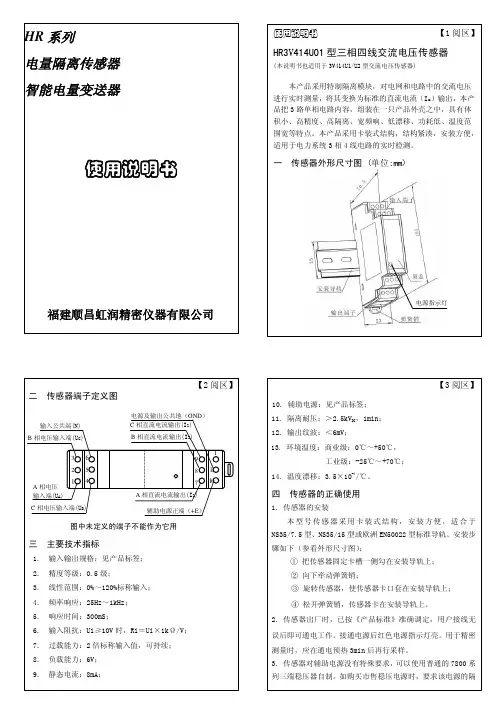

使用说明书【1阅区】
HR3V414U01型三相四线交流电压传感器
(本说明书也适用于3V414U1/U2型交流电压传感器)
本产品采用特制隔离模块，对电网和电路中的交流电压
进行实时测量，将其变换为标准的直流电流（Iz）输出，本产
品把3路单相电路内容，组装在一只产品外壳之中，具有体
积小、高精度、高隔离、宽频响、低漂移、功耗低、温度范
围宽等特点。本产品采用卡装式结构，结构紧凑，安装方便，
适用于电力系统3相4线电路的实时检测。
一传感器外形尺寸图(单位:mm)HR系列
电量隔离传感器
智能电量变送器
使用说明书
福建顺昌虹润精密仪器有限公司
二传感器端子定义图
三主要技术指标
1.输入输出规格：见产品标签；
2.精度等级：0.5级；
3.线性范围：0%～120%标称输入；
4.频率响应：25Hz～1kHz；
5.响应时间：300mS；
6.输入阻抗：Ui≥10V时，Ri＝Ui×1kΩ/V；
7.过载能力：2倍标称输入值，可持续；
8.负载能力：6V；
9.静态电流：8mA；【2阅区】
10.辅助电源：见产品标签；
11.隔离耐压：＞2.5kV
DC，1min；
12.输出纹波：＜6mV；
13.环境温度：商业级：0℃～+50℃，
工业级：-25℃～+70℃；
14.温度漂移：3.5×10-4/℃。
四传感器的正确使用
1.传感器的安装
本型号传感器采用卡装式结构，安装方便，适合于
NS35/7.5型、NS35/15型或欧洲EN50022型标准导轨。安装步
骤如下（参看外形尺寸图）：
①把传感器固定卡槽一侧勾在安装导轨上；
②向下牵动弹簧销；
③旋转传感器，使传感器卡口套在安装导轨上；
④松开弹簧销，传感器卡在安装导轨上。
2.传感器出厂时，已按《产品标准》准确调定，用户接线无
误后即可通电工作。接通电源后红色电源指示灯亮。用于精密
测量时，应在通电预热3min后再行采样。
3.传感器对辅助电源没有特殊要求，可以使用普通的7800系
列三端稳压器自制。如购买市售稳压电源时，要求该电源的隔【3阅区】电源指示灯
GB3型网络智能工业参数控制仪
（适合温度、压力、流量、液位、湿度等的精确测量和控制）
使 用 说 明 书
广博科技
2 目 录
一、概述„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
（一）主要特点„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
（二）型号定义„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
（三）仪表维护„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
二、技术规格„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
三、面板说明及操作说明„„„„„„„„„„„„„„„„„„„„„„„„„„„„
（一）面板说明„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
（二）操作说明„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
四、参数功能及设置„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
（一）参数速查表„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„（二）仪表参数提示符字母与英文字母对照表„„„„„„„„„„„„„„„„„„„
(三)参数详细说明 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
1、软件锁参数 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
2、与输入有关的参数 „„„„„„„„„„„„„„„„„„„„„„„„„„„„
3、与报警输出有关的参数 „„„„„„„„„„„„„„„„„„„„„„„„„„
4、与控制有关的参数 „„„„„„„„„„„„„„„„„„„„„„„„„„„„
5、与自整有关的PID参数„„„„„„„„„„„„„„„„„„„„„„„„„„„
6、与仪表通讯/变送输出有关的参数„„„„„„„„„„„„„„„„„„„„„„
7、现场参数„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„
