压力传感器使用说明书一、产品概述压力传感器是一种通过检测介质压力变化并转换成电信号输出的装置。
本产品适用于工业自动化、气体液体流量测量等领域，具有高精度、高稳定性的特点。
二、产品特点1. 高精度检测：本产品采用先进的传感技术，能够提供高精度的压力检测，满足各种应用场景的需求。
2. 宽工作范围：压力传感器适用于多种介质，工作范围广，可靠性高。
3. 强耐压能力：传感器具备较高的耐压能力，能够在恶劣环境下稳定工作。
4. 高温性能：产品具备良好的高温适应性，能够在高温环境中正常工作。
5. 防护等级高：产品外壳采用特殊防护设计，能够有效防止灰尘和湿气的侵入。
三、安装步骤1. 确保待测介质与传感器兼容，并检查传感器型号、压力范围等参数是否与实际需求相符。
2. 清洁待测介质的连接口，确保无杂质或腐蚀物质残留。
3. 使用密封胶或垫片等密封材料，将传感器与待测介质连接口紧密连接。
4. 将传感器连接至实时监测系统或数据采集设备，并根据系统要求进行接线。
四、使用注意事项1. 避免压力超过传感器的额定范围，否则可能损坏传感器或导致不准确的测量结果。
2. 避免传感器接触腐蚀性介质，可使用密封件或防护罩等方法保护传感器。
3. 定期检查传感器连接是否紧固，确保传感器与待测介质连接密封性良好。
4. 在使用过程中，如发现传感器存在异常情况（如漏液、漏气等），应及时停止使用并联系售后服务。
5. 避免传感器受到剧烈震动或冲击，以免影响传感器的正常工作。
6. 如需维修或更换传感器，请联系售后服务中心，并遵循相关操作流程。
五、维护与保养1. 定期清洁传感器表面，避免污垢或粉尘的积聚影响传感器性能。
2. 避免接触高浓度化学物质，以防损坏传感器的密封性能。
3. 如传感器长时间不使用，建议存放在干燥、温度恒定的环境中，避免暴露于高温或潮湿环境。
4. 如需更换传感器，应按照产品说明书进行操作，确保正确连接和安装。
六、故障排除1. 传感器无输出信号：检查传感器电源是否正常连接，确保传感器供电正常。
压力传感器使用说明一、产品描述压力传感器是一种用于测量和监控液体和气体压力的设备。
它采用先进的传感技术和高精度的测量芯片，能够将压力信号转换为电信号输出。
本说明将为用户提供关于压力传感器的正确使用方法和注意事项。
二、安装指南1. 将压力传感器安装于稳定的平面或设备上，确保其与被测压力垂直接触。
如果传感器需要连接到管道系统中，应使用合适的连接器和密封件，确保无泄漏。
2. 确保压力传感器的电源线与设备的电源线正确连接。
查阅设备说明书以了解正确的电源连接方式。
3. 在启动之前，请确保压力传感器的电源正常工作，并通过仪器进行合适的校准以获得准确的压力测量结果。
三、使用方法1. 开机和关机：a. 打开所使用的仪器或控制系统的电源，并确认传感器的电源也已经打开。
b. 在使用结束后，应先关闭压力传感器的电源，然后再关闭仪器或控制系统的电源。
2. 压力调节：a. 根据用户需要，调节传感器的测量范围和输出范围。
请参考设备说明书以了解正确的调节方法。
b. 调节传感器时，请小心不要超过其额定压力范围，以免损坏设备。
3. 数据读取：a. 通过仪器、控制系统或计算机软件等设备来读取压力传感器输出的电信号。
b. 注意检查设备的数据显示和单位，确保读取的数据值正确，并进行必要的单位转换。
四、注意事项1. 不要将压力传感器暴露在高温、低温、潮湿或腐蚀性环境中，以免对传感器造成损坏。
2. 避免在仪器受到剧烈震动或冲击的情况下使用传感器，以免影响其测量精度和可靠性。
3. 使用完毕后，请及时进行清洁，并保持传感器的干燥。
4. 不得随意拆卸或修理传感器，以免造成损坏或危险。
5. 如果发现传感器存在异常，如测量数据不准确或产生异常信号，请立即停止使用，并联系厂家或供应商进行维修或更换。
五、维护保养1. 定期检查传感器的电源连接线和信号线，确保接触良好且没有松动。
2. 对传感器进行定期的校准和检验，以确保其测量的准确性和可靠性。
3. 请根据设备说明书中的建议进行更换传感器的时间，避免过期使用导致测量失准。

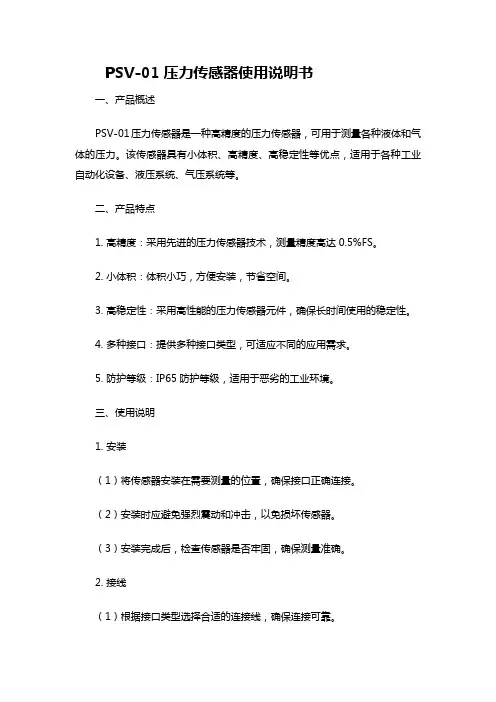

PSV-01压力传感器使用说明书一、产品概述PSV-01压力传感器是一种高精度的压力传感器，可用于测量各种液体和气体的压力。
该传感器具有小体积、高精度、高稳定性等优点，适用于各种工业自动化设备、液压系统、气压系统等。
二、产品特点1. 高精度：采用先进的压力传感器技术，测量精度高达0.5%FS。
2. 小体积：体积小巧，方便安装，节省空间。
3. 高稳定性：采用高性能的压力传感器元件，确保长时间使用的稳定性。
4. 多种接口：提供多种接口类型，可适应不同的应用需求。
5. 防护等级：IP65防护等级，适用于恶劣的工业环境。
三、使用说明1. 安装（1）将传感器安装在需要测量的位置，确保接口正确连接。
（2）安装时应避免强烈震动和冲击，以免损坏传感器。
（3）安装完成后，检查传感器是否牢固，确保测量准确。
2. 接线（1）根据接口类型选择合适的连接线，确保连接可靠。
（2）将传感器与控制器或显示仪表进行连接，注意正负极的正确连接。
（3）接线完成后，检查传感器是否正常工作。
3. 操作（1）在操作过程中，应注意避免堵塞传感器的接口，防止影响测量结果。
（2）如有需要，可通过控制器或显示仪表进行参数设置。
（3）定期检查传感器的性能，如发现异常，应及时处理。
四、注意事项1. 禁止在爆炸性气体、液体或粉尘存在的地方使用传感器，防止引发爆炸。
2. 禁止在超过传感器量程的范围内使用，否则可能导致传感器损坏。
3. 在使用过程中，应避免强烈的电磁干扰，以免影响测量结果。
4. 传感器的工作环境应符合技术文件要求，确保测量精度和使用寿命。
5. 使用过程中应做好防潮、防尘等维护工作，保证传感器的正常工作。
6. 在进行拆卸、维修或更换时，应遵循相关安全操作规程，确保人员安全和设备完好。
7. 定期对传感器进行检查和校准，确保测量的准确性。
8. 在使用过程中，如遇到任何问题或疑虑，请及时联系我们的技术支持团队进行咨询和协助解决。
五、技术参数1. 量程：根据具体应用需求提供多种量程选择。
cmp180中文使用说明书CMP180是一种高精度、低功耗数字气压传感器，主要用于测量大气压力。
以下是CMP180中文使用说明书的简要介绍：一、产品概述CMP180数字气压传感器是一种高精度、低功耗数字气压传感器。
能够将大气压力转换成数字电信号输出，适用于各种气压测量场合。
此款传感器支持标准I2C总线接口，售后提供应用程序代码、测试程序等。
二、产品特点1. 高分辨率：1Pa2. 低能耗：5μA3. I2C数字接口4. 工作温度范围：-40°C~+85°C5. 内置温度传感器三、应用场景1. 气压计2. 气压计时钟3. 无人机高度测量4. 大气压力测量四、电气特性1. 工作电压：1.8V~3.6V2. 工作电流：5μA3. 测量范围：300~1100hPa4. 分辨率：0.01hPa五、使用说明1. 连接传感器a. 将传感器的VCC引脚与电源连接b. 将传感器的GND引脚与电源地连接c. 将传感器的SDA引脚与I2C总线的SDA引脚连接d. 将传感器SCL引脚与I2C总线的SCL引脚连接2. 初始化传感器a. 向传感器发送“0xEE”写命令，写入0xF4地址位，即可启动气压转换b. 等待转换完成后，向传感器发送读命令，读取0xF6地址位的气压数据3. 计算气压值a. 读取0xF6地址的数据，共有3个字节b. 按位组合成20位的气压值c. 通过公式计算出气压值六、注意事项1. 传感器的VCC引脚不能超过3.6V2. 传感器的SDA和SCL引脚需要上拉3. 不要超过0.1s对传感器进行多次读取4. 气压值的计算需要根据具体的应用场景进行计算以上是CMP180中文使用说明书的简要介绍，具体使用请参考厂商提供的完整说明书和应用案例。
美国MOTOROLA压力传感器美国MOTOROLA公司的MPX系列硅压力传感器，主要以气压测量为主，适合用于医疗器械，气体压力控制等领域，输出数字信号。
其测量方式可分为：表压（GP）、绝压（A、AP）、差压（D、DP）型。
在宽温度范围工作时需外加补偿网络和信号调整电路。
具体型号分类而定名称：MPX2010DP 名称：MPX5700DP MPX5700GP 名称：MPX2100AP名称：MPX5500DP 名称：MPX5100AP 名称：MPX5050DP名称：MPX5010DP 名称：MPX4115AP 名称：MPX2200A 名称：MPX2200AP 名称：MPXH6115A6U 名称：MPX4250DP名称：MPX4115A 名称：MPX2202DP 名称：MPX2102AP名称：MPX2053GP 名称：MPXY8300A6U 压力传感器 名称：触力型压力传感器 FSG15N1A 名称：硅压力传感器 MPXH6115A 名称：MPX5700DP 硅压力传感器 名称：MPX53GP 硅压力传感器 名称：压力传感器FPM07 名称：轮胎压力传感器TP015 名称：轮胎压力传感器NPP301名称：Freescale 压力传感器 MPX2010DP商斯达实业传感器与智能控制分公司专门从事各种进口传感器的营销工作，代理多家欧美知名公司的产品。
涉及压力、温度、湿度、电流、液位、磁阻、霍尔、流量、称重、光纤、倾角、扭矩、气体、光电、位移、触力、红外、速度、加速度等多种产品。
广泛应用于航空航天、医疗器械（如血压计）、工业控制、冶金化工、汽车制造、教育科研等领域。
商斯达实业代理的品牌产品主要有：压 力：Kulite、ACSI、Honeywell、Entran、Gems、Dwyer、SSI、Smi、Senstronics、Intersema、Motorola、 NAIS、E+H、Fujikura、Dytran、APM称重测力：Transcell、HBM、Interface、Thamesside、Philips、Entran 温 湿 度：Honeywell、Dwyer流 量：Gems、Dwyer、Honeywell、Folwline、WorldMagnetics 液 位：Honeywell、Siccom、Gems、Dwyer、Kulite、SSI 加 速 度：Entran、Silicondesigns、Dytran 压力开关：ACSI、Gems、Dwyer、台湾矽微航空器材：TexTech 隔音材料、Honeywell 薄膜加热片、DigirayX 射线探伤仪 仪 表：Honeywell、Transcell、东辉、上润、AD、东崎商斯达实业 除代理上述产品外，还有几条传感器生产线，一条压力传感器组装线，可为用户提供各种用途的、特殊要求的配套产品。
压力传感器操作指南说明书操作指南说明书1. 产品概述本操作指南说明书旨在向用户介绍压力传感器的正确操作方法。
压力传感器是一种用于测量物体压力或压力变化的设备，广泛应用于工业领域中的自动化控制系统中。
本说明书将详细介绍压力传感器的各个部件、规格参数以及正确的使用方法。
2. 产品组成压力传感器主要由以下部件组成：- 压力感应器头：用于感知物体的压力，并将其转换为电信号。
- 电路板：将压力感应器头的信号转换为数字信号，通过接口与控制系统进行通信。
- 接口：用于与外部设备连接，传输数字信号。
3. 使用前准备在开始使用压力传感器之前，请确保以下步骤已完成：- 检查传感器的外观是否完好，如有损坏请勿使用。
- 查看产品标识，确认传感器是否适用于您的应用场景。
- 连接传感器到合适的电源，并确保电源电压符合规定。
4. 使用步骤4.1 连接传感器将传感器的接口与控制系统的接口连接，确保连接稳固且无松动。
4.2 设定工作参数根据实际需求，通过控制系统设置传感器的工作参数，如测量范围、刷新频率等。
4.3 校准传感器首次使用传感器或者在长时间使用后，应进行校准操作，以确保精准测量。
具体校准方法请参考附带的校准指南。
4.4 启动传感器通电后，传感器会自动进行初始化，并开始测量工作。
在使用过程中，传感器会持续监测压力变化，并将测量结果通过控制系统进行处理和显示。
4.5 关闭传感器在不使用传感器时，应及时关闭电源，避免长时间不必要的功耗。
5. 注意事项- 请勿在高温、潮湿、腐蚀性环境中使用传感器，以免影响性能和寿命。
- 请勿将压力传感器投掷、撞击或受到过大的力量挤压，以免损坏设备。
- 若传感器长时间不使用，请妥善保管，并放置在干燥、清洁的环境中。
6. 故障排除一旦发现传感器工作异常或显示数值不准确，应立即停止使用，并进行以下检查：- 检查设备连接是否松动或损坏。
- 检查控制系统设置是否正确。
- 尝试重新校准传感器。
若问题仍未解决，请联系售后服务中心或厂家进行进一步的维修和处理。
气压传感器使用方法说明书一、产品介绍气压传感器是一种用于测量气体压力的装置。
它通过感受气体的压强变化来输出电气信号，具有灵敏度高、响应速度快、精度高等特点。
本说明书将详细介绍气压传感器的使用方法，以帮助用户正确、安全地操作和维护该设备。
二、产品结构和工作原理1. 产品结构：气压传感器主要包括传感器元件、信号处理电路和输出接口。
传感器元件负责感受气体压强变化，信号处理电路将传感器信号进行放大和处理，输出接口将处理后的信号输出给外部设备。
2. 工作原理：气压传感器利用压阻效应或压电效应来感受气体压强变化。
当气体压强作用于传感器元件时，传感器元件产生相应的形变或电信号，通过信号处理电路进行放大和处理，最终将相应的电气信号输出给外部设备。
三、使用方法1. 安装：(1) 在安装前，请确保传感器和外部设备处于关闭状态，并断开电源供应。
(2) 将传感器适配器与外部设备连接，确保插头与插座相匹配并牢固连接。
(3) 定位传感器，并确保其与被测气体充分接触。
(4) 通过紧固螺丝固定传感器，并确保其稳固。
2. 连接：(1) 将传感器的输出接口与外部设备相连接。
根据接口类型，选择适当的连接方式，如插头、接线端子等。
注意检查连接是否牢固，避免接触不良或松动。
(2) 若需要对传感器进行电源供应，根据供电要求连接适配器或电池，并确保供电正常。
3. 使用：(1) 打开外部设备的电源，并确保其处于正常工作状态。
(2) 按外部设备的要求设置传感器的参数，如量程、灵敏度等。
确保传感器的参数与外部设备要求相匹配。
(3) 使用外部设备控制或读取传感器的输出信号，并记录相关数据。
四、维护与保养1. 清洁：定期清洁传感器，确保其表面无尘、无腐蚀物。
可以使用清洁布或棉签蘸取少量无水酒精进行清洁，避免使用有腐蚀性的溶剂。
请勿使用水直接清洗传感器。
2. 校准：(1) 定期校准传感器，以确保其输出信号的准确性和稳定性。
(2) 根据外部设备要求，选择适当的校准方法和仪器进行校准，如数字校准仪、模拟示波器等。
长野压力传感器说明书一、压力传感器的使用和设置：压力传感器两线制，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是最简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。
四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。
四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。
压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。
至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。
五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。
二、压力传感器的功能：压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用。
另有医用压力传感器。
扩展资料：压力传感器的原理：1、压阻式压力传感器：电阻应变片是压阻式应变传感器的主要组成部分之一。
金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。
2、陶瓷压力传感器：陶瓷压力传感器基于压阻效应，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥，由于压敏电阻的压阻效应；使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V等，可以和应变式传感器相兼容。
3、扩散硅压力传感器：扩散硅压力传感器工作原理也是基于压阻效应，利用压阻效应原理，被测介质的压力直接作用于传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，利用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。
压力传感器使用说明书一、产品概述压力传感器是一种能够测量介质压力的装置，广泛应用于工业、农业、医疗等领域。
本说明书旨在向用户介绍压力传感器的使用方法，以确保用户能够正确、安全地操作和维护该设备。
二、产品特点1. 高精度测量：压力传感器采用先进的传感技术，能够实现较高的测量精度，确保测量结果准确可靠。
2. 宽工作范围：压力传感器具有较大的工作范围，能够适应各种应用场景的需求。
3. 高可靠性：采用高质量材料和先进的制造工艺，保证产品的稳定性和可靠性。
4. 耐用性强：产品具有较高的抗冲击、抗振动能力，能够在恶劣环境下长时间稳定工作。
三、使用方法1. 安装：将压力传感器固定在需要测量压力的设备或管道上，确保传感器与被测介质接触良好，并且无外界干扰。
2. 连接：连接传感器与测量仪器或控制系统，确保连接稳固可靠，信号传输畅通。
3. 供电：按照产品说明书中的电源参数要求，为传感器供电，确保电源稳定。
4. 校准：在使用前，根据实际需求进行传感器的校准，以保证测量结果的准确性。
5. 使用：根据实际需求，将被测介质加压或减压，观察测量结果，并根据需要进行相应的调整。
6. 维护：定期检查传感器的工作状态，保持传感器的清洁和干燥，避免灰尘和湿气对传感器的影响。
四、注意事项1. 请按照产品说明书中的要求使用传感器，避免超过额定工作范围，以免对设备和人员造成损害。
2. 在连接传感器时，请确保电源处于断开状态，以免触电或损坏设备。
3. 请勿私自拆卸或改装传感器，以免影响产品的性能和安全性。
4. 在清洁传感器时，请使用干净、柔软的布进行轻柔擦拭，切勿使用化学溶剂或刺激性液体。
5. 请勿将传感器暴露在高温、潮湿或腐蚀性环境中，以免损坏产品。
6. 若发现传感器工作异常或故障，请及时停止使用，并联系厂家或售后服务中心进行维修或更换。
五、故障排除1. 传感器无法正常工作：请检查供电是否正常，连接是否稳固，校准是否正确，如仍无法解决问题，请联系厂家或售后服务中心。
压力传感器说明书一、产品概述本说明书介绍了压力传感器的性能特点、技术参数、使用方法及注意事项。
压力传感器是一种用于测量液体或气体中压力的设备。
二、产品特点1. 高精度：压力传感器采用先进的传感技术，具有高精度和稳定性，能够准确地测量压力数值。
2. 宽测量范围：本产品可适用于多种工业领域，具有宽广的测量范围，满足不同压力需求。
3. 快速响应：压力传感器具有快速的响应时间，能够及时捕捉和反馈压力变化。
4. 耐腐蚀性强：采用特殊材料制造的传感器能够在腐蚀性环境下长期稳定工作，保证产品的使用寿命和可靠性。
5. 通信接口：本产品配备标准串口接口，方便与其他设备进行数据传输和通信。
三、技术参数1. 测量范围：0-1000kPa2. 精度：±0.5% F.S.3. 响应时间：＜1ms4. 工作温度：-20℃~80℃5. 供电电压：DC 5V6. 通信接口：RS485四、使用方法1. 安装：将压力传感器根据实际需要固定在需要测量压力的物体上。
2. 连接：将传感器的信号线接入测量仪表或数据采集设备，确保接线正确稳固。
3. 供电：将供电线连接至压力传感器，保证电源电压稳定。
4. 校准：在使用前，建议进行校准操作，确保传感器的测量准确性。
5. 数据读取：采用合适的通信协议与传感器进行通信，读取所需的压力数值。
五、注意事项1. 请勿超过产品的额定测量范围使用，以免造成设备损坏。
2. 在安装和使用过程中，请避免产生过大的冲击和振动，以免对传感器造成损坏。
3. 请保持传感器表面清洁，避免灰尘和污水进入设备内部。
4. 请避免产品接触可燃气体和腐蚀性液体，以确保传感器的正常工作和安全性能。
5. 如需更换传感器，请务必使用原厂配套产品，以免影响测量准确性和设备的稳定性。
六、维护保养1. 定期检查传感器的连接线路和信号线的连接状态，确保接线牢固可靠。
2. 清洁传感器表面，可以使用软布轻轻擦拭，避免使用化学溶剂。
3. 如需维修或更换传感器，请联系正规渠道或售后服务中心。
压力传感器使用方法说明书一、产品概述压力传感器是一种用于检测、测量和监测液体或气体压力的设备。
本使用方法说明书旨在帮助用户正确使用压力传感器，并有效解决在使用过程中可能遇到的问题。
二、技术参数1. 测量范围：（填入测量范围，如0-10MPa）2. 精度：（填入精度，如±1%）3. 输出信号：（填入输出信号类型，如4-20mA）4. 工作温度范围：（填入工作温度范围，如-20℃至80℃）5. 供电电源：（填入供电电源类型及电压范围，如12-36V DC）三、安装步骤1. 准备工作：在进行安装之前，确认已关闭所有相关设备的电源，并确保操作环境安全。
2. 安装位置：选择合适的安装位置，并确保传感器与被测介质充分接触。
在安装前，清洁被测介质并移除其中的杂质。
3. 连接电源：将传感器的电源线连接至供电电源，并确保极性正确连接。
4. 连接输出信号：根据使用要求，连接传感器的输出信号线至相应的接收设备。
5. 安装固定件：根据需要，使用合适的固定件将传感器牢固地固定在安装位置上。
6. 校准：根据需要进行传感器的校准，以确保测量结果的准确性。
7. 检查：完成安装后，检查所有连接是否牢固，并确保无泄漏现象。
四、使用注意事项1. 防尘防水：确保传感器的工作环境干燥，并避免灰尘、水分等杂质进入传感器内部，以免影响正常工作。
2. 温度限制：请在传感器允许的工作温度范围内使用，并避免超温使用，以免损坏设备。
3. 避免过载：确保被测介质的压力不超过传感器的测量范围上限，避免产生过载现象。
4. 避免撞击：使用过程中，请避免传感器受到重物撞击或挤压，以免损坏设备。
5. 维护保养：定期检查传感器的工作状态，并根据需要进行清洁和保养。
五、故障排除1. 传感器不工作：检查电源连接是否正确，并确认供电电源是否正常工作。
2. 输出信号异常：检查输出信号线是否连接正确，并确保接收设备的正常工作。
3. 测量结果不准确：进行传感器校准并检查被测介质的状态是否正常。
压力传感器使用说明书1211131000/100110141100/11019158167176185194203212221一．仪表选型注1：标准型:仪表出厂前具有继电器输出和电压脉冲输出。
注2：如果仪表选串行通讯口，报警只能选该型号。
二．接线图电源报警2（-）AC90-260V （+）RS484报警3（-）通讯SSR 输出-（+）（D2）24V/20mA +电流互感器输入继电器AC5A 4-20mA 输出+报警1或热电偶PT100第二输出（带PD ）安装尺寸（面板安装）1000/10011100/110150145+0.692+0.845+0.692+0.892+0.845+0.6深100mm深100mm深105mm注：为确保安装正确，请参阅英文版手册中的注意事项和警告。
三．功能说明1)输入种类热电偶：K、J、N、S、R、T热电阻：PT100电压：0-50mv，10-50mv电流：0-20mA，4-20mA，0-10mA(电流输入需在输入端并接2.5Ω或5Ω精密电阻)电流互感器输入2)输出输出1：继电器：端子额定电流5A/220VacSSR：24V/20mA电压脉冲DC输出：4-20mA输出2：用报警输出1，通过软件组态改为PD控制功能3)报警功能报警1可以带PD控制，触点电流5A报警2和3触点为常开，可以通过内部跳线改为常闭触点容量为3A/220Vac4)数字通讯（电流环/RS485）如果仪表有1200波特率无源电流环接口，接收二极管在端子8（RX+）和端子9（RX-）传输晶体管端子10（TX+）和（TX-）标准配置（并联到串行口）联接到二极管阻值为1千欧，集电极电阻为100Ω对串联连接，接到二极管阻值为100欧若配置为4线制RS485（1200波特率），输入端为8（RX+）和9（RX-）传输为10（TX+）和11（TX-）[参阅硬件组态]四．显示面板和按键说明A：显示测量值B：显示设定值1）显示过程设定值2）当AL1，AL2，AL3/HB灯闪烁时，设定报警值显示3）当字母“P”前面显示[0-99%]显示主输出功率4）可显示组态参数F：主输出灯，当第一输出动作时该灯亮G：报警输出指示C ：功能键“F ”1）F 键用来选择设定值或报警值以便读取和修改设定值，如果未按住F 键，10秒钟后，修改值将自动存贮，同时返回显示过程设定值。
德鲁克压力传感器PTX5072PTX5072，是德鲁克经典压力传感器PTX7517停产后的完全替代型号，也可以代替原PX1400和PTX1400C。
但是代替PTX14000后的PTX5072-TB-A1-CA-HO-PA就不再有本安的性能。
PTX5072压力传感器完整型号：PTX5072-TB-A1-CA-HO-PA，它提供了高性能的可配置压力测量解决方案。
德鲁克硅技术和模拟电路的优势使其在稳定性、低功率和频率响应方面具有最好的性能表现。
模块式设计和精益生产技术的采用使用户可以灵活的选择产品，满足其特殊的应用需求。
德鲁克压力传感器PTX5072常规量程，100kpa，250kpa，1mpa，1.6mpa，2.5mpa 4mpa，5mpa ，6mpa，8mpa，25mpa，35mpa一般精度，现货供应，上海京工库存能力强大，欢迎来电咨询！PTX5072规格参数：精度：GE DRUCK PTX5072-TB-A1-CA-HO-PA压力变送器最大为±0.2% FS，一般为±0.1% FS（非线性、滞后及重复性综合误差）德鲁克PTX507压力传感器量程：0～7kPa 至0～70MPa 之间任意量程表压或绝压，可测量复合压力（量程迁移）:如-100kPa～0，-10kPa～5kPa，10kPa～25kPa本安选项:符合ATEX 1254 , Eex ia IIC T4 标准零点和满量程：用户可通过内置的电位器进行5%调整温度影响：一般0.012%FS/℃，最大0.017%FS/℃，-10～+50℃温度补偿范围；一般0.015%FS/℃，最大0.02%FS/℃，-20～+80℃温度补偿范围冲击和震动指标：1000G，0.5ms，正弦MIL-STD-202F（方式213B，条件A）绝缘电阻：>10MΩ 500Vdc激励下；本质安全型 <5mA 500Vac德鲁克PTX507压力传感器压力响应：1kHzGE德鲁克PTX5072输出：4～20mA（两线）工作温度:-40～+100℃压力接口:G1/4内螺纹（可选配各种转接头,如M20×1.5外螺纹等）电路接口:DIN插座（ PTX5072-TB-A1-CA-HO-PA）, IP65整体电缆（PTX7511）, IP67整体电缆（PTX7533）,6针军用插座（PTX7516）,M20管螺纹（PTX7535）PTX5072应用范围：PTX5072系列压力传感器可广泛用于石油和天然气、汽车、船舶、铁路、航天以及测试设备及过程工业等行业。
系列压力传感器操作手册非常感谢您选用台达产品，请在使用前，详细阅读本使用说明书，并将手册放置于易拿处以便参考。
注意事项注意！电击危险！本机为压力量测装置，请勿超出规格使用，如使用不正确的压力范围或不正确的接线，会造成人员严重伤害及其他设备损坏。
1. 安装时离开高电压及具有强高周波噪声的地方防止干扰。
在以下情况会发生的场所避免使用本机：(a) 灰尘过多及有腐蚀性气体； (b) 高湿度及高辐射； (c) 震动及冲击。
2. 本机型仅适用于气体压力量测，且应避免使用于腐蚀性气体，易燃性气体或有毒气体的量测。
3. 安装或拆卸本机体时请确认电源关闭，并确认压力来源停止动作，以免造成人身和财产的伤害。
4. 安装时请使用符合压力气孔尺寸规格的部品连接，并确认完全密封，以免造成量测错误或安全性问题。
5. 上电前请确认正确的信号连接，例如电压入力和极性，过高的电压可能导致机器损坏。
6. 请使用干布清洁本机器，勿使用含有酸、碱的液体清洁。
产品部位名称1. 压力值显示∕参数值内容显示 6.设定功能键2. 设定值显示∕设定项目显示 7.向下调整键3. 压力单位显示 8.电源和输出信号端子4. 第一/二组数字开关信号输出指示灯 9.压力输入气孔5. 向上调整键包装内容：压力传感器、信号线、手册选购配件：面版安装固定件DPA-PFKit、金属固定件DPA-FMKit选购信息2789电气规格输入电源电压范围12 ~ 24 VDC +/- 10% 无隔离消耗功率40 mA Max.压力量测压力型式非腐蚀性气体，相对式气压量测 (gaugetype)量测范围DPB01: -100kPa ~ 100kPa DPB10: -100kPa ~ 1,000kPa最大耐压DPB01: 200kPaDPB10: 1,500kPa量测精度 +/- 3% 全量程温度误差 +/- 2% 全量程 显示设定显示 双排LCD 显示，可显示4位数量测值及3.5位数设定显示。
压力传感器的使用指南说明书压力传感器使用指南说明书1. 引言压力传感器是一种用于测量压力变化并将其转换为电信号的设备。
本说明书旨在向用户提供关于压力传感器的详细信息以及正确使用和维护该设备的指南。
2. 压力传感器的工作原理压力传感器基于压电效应或德式效应，通过测量压力对感应电极产生的变化电荷或电阻进行压力测量。
该设备对于各种应用领域，如工业自动化、汽车工程、医疗监测等起着至关重要的作用。
3. 适用范围本款压力传感器适用于各种气体或液体介质的压力测量。
请在使用前仔细查阅技术规格表，确保其适用于目标应用环境的压力范围和介质。
4. 安装要求4.1 安装位置：为确保准确测量压力，请将传感器安装在位于压力变化区域的合适位置。
避免在振动、温度变化较大或受到冲击的环境中直接安装。
4.2 连接管路：根据应用需求，选择合适的管路和连接接头，并确保其与传感器连接紧固可靠，避免压力泄漏。
5. 连接和电气接线5.1 连接方式：根据用户需求，可选择扁平电缆连接或引线连接。
5.2 接线要求：用户在连接电源和信号输出时，请遵循正确的极性连接规则，确保传感器能够正常工作。
6. 使用注意事项6.1 温度限制：请确保传感器在规定的温度范围内工作，避免超出温度范围，以免影响设备的性能和寿命。
6.2 防尘与防水：传感器防护等级应根据实际需求选择，以确保设备在尘土、湿气等恶劣环境下的正常运行。
6.3 电磁干扰：请避免将传感器安装在具有强电磁辐射的设备附近，以免影响传感器的准确性。
6.4 震动与冲击：传感器对于颠簸、震动和冲击很敏感，请注意将其安装在稳定的位置，并采取适当的防护措施。
6.5 供电电压：在使用过程中，请确保传感器的电源电压与规定的供电电压相匹配，以免引起设备损坏。
7. 校准和维护7.1 校准：为保证测量的准确性和稳定性，建议定期对传感器进行校准。
请参考附带的校准操作手册执行校准。
7.2 维护：传感器在使用过程中需要定期清洁和维护。
压力传感器说明书一、产品概述压力传感器是一种用于测量压力变化的装置。
它根据压力的大小转换为相应的电信号，具有高精度、快速响应和可靠性强的特点。
本说明书将详细介绍压力传感器的特性、使用方法以及维护注意事项。
二、产品特性1. 高精度测量：压力传感器采用先进的传感技术，能够实现高精度的压力测量，误差控制在±0.5%以内。
2. 快速响应：传感器具备快速响应的能力，能够在短时间内准确感知到压力变化，并将其转化为电信号输出。
3. 宽工作温度范围：该传感器适用于不同的工作环境，工作温度范围可达-40℃至+125℃。
4. 强耐压能力：传感器内部采用特殊材料，能够承受高压环境，最大耐压可达100MPa。
5. 优良稳定性：传感器具有稳定性强的特点，长期使用不易发生漂移和失效现象。
三、使用方法1. 安装：在使用前，请确保传感器与被测物体良好接触，避免介质泄漏影响测量结果。
采用紧固螺母方式固定在被测物体上，不得过紧或过松。
2. 电气连接：将传感器的信号线连接至测量仪器的输入端口。
确保电气连接牢固可靠，防止接触不良或断开造成不准确的测量结果。
3. 供电：根据传感器的规格书，正确地接入电源，在正常工作电压范围内供电，避免过高或过低的电压引起设备故障。
4. 校准：根据实际需要和应用要求，可进行传感器的校准操作，保证测量结果的准确性。
5. 使用与维护：请在使用过程中避免传感器受到严重的冲击或振动，防止损坏传感器元件。
定期清理传感器表面的污垢，保持其散热效果和灵敏度。
如发现异常情况，请及时停止使用并联系售后服务。
四、维护注意事项1. 防尘防水：传感器具有一定的防尘防水性能，但不可长时间浸泡在水中或直接暴露在潮湿环境中。
2. 防静电：在使用和维护过程中，请注意防止静电的产生和积累，以免对传感器造成损害。
3. 避免过压：传感器在工作时应避免过大的压力冲击，超出最大耐压范围将导致故障或损坏。
4. 避免振动：传感器避免长时间受到强烈振动，以免影响测量精度和寿命。
压力传感器、气压压力传感器说明书
一、概述
压力传感器采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，信号处理电路位于不锈钢壳体内，传感器信号经过经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出。
压力传感器DATA-52系列经过了长期老化及稳定性考核等工艺，性能稳定可靠。
压力传感器广泛地应用于石油、化工、冶金、电力等工业过程现场测量和控制。
防护等级：IP68。
型号意义：
示例说明：
DATA-5202(100kPa)表示为平升公司生产的4～20mA ，精度为0.5%，量程为100kPa 的压力变送器。
二、外形结构（单位：mm ）：
供货产品接口螺纹： M20×1.5 □ G1/2 □
三、工作原理
压力传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。
被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转
换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
四、性能指标 型号：DATA-52系列
通讯类型：1—串口; 2—
4
～20mA
;
精 度：0—0.5%; 1—0.1%;
DATA-5 2 ××（×kPa 、MPa 等）
量程：0—×，单位：kPa 、MPa (一般在标牌中标注) 采集类型：压力;
唐山平升电子生产的变送器系列产品
测量介质：液体或气体（对不锈钢壳体无腐蚀）
量程：0-10MPa
输出信号：4-20mA；RS485
供电电源：12/24V DC
精度等级：0.1%FS；0.5%FS
环境温度：-10℃～80℃
存储温度：-40℃～85℃
过载能力：150%FS
稳定性能：±0.05%FS/年; ±0.1%FS/年
零点温度系数：±0.01%FS/℃
满度温度系数：±0.02%FS/℃
防护等级：IP68
结构材料：
外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶
传感器外壳：不锈钢1Cr18Ni9Ti 膜片：不锈钢316L
电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）
五、注意事项
1.当收到压力传感器时请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符。
2.禁止压力传感器测量与不锈钢不相兼容的介质。
3.确保电源供电电压符合供电要求，电源的正、负极与产品的正、负极对应，确保压力源的最高压力在该产品的测量范围内。
六、高精度压力变送器接线图
.。
