常用继电器使用说明
继电器是一种根据输入信号的变化，接通或断开小电流电路，以实现自动控制和保护功能的电器。继电器的分类方法很多，按输入信号的性质可分为：电压继电器、电流继电器、速度继电器、压力继电器等；按工作原理可分为：电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器和热继电器等；按输出方式可分为：有触点式和无触点式。
继电器主要由感测机构、中间机构和执行机构3部分组成。
1.中间继电器
中间继电器是用来增加控制电路中的信号数量或将信号放大的继电器。其输入信号是线圈的通电和断电，输出信号是触头的动作，由于触头的数量较多，所以可以用来控制多个元件或回路。JZ系列中间继电器的外形如图所示。
（1）结构
中间继电器由线圈、静铁心、动铁心、触头系统、反作用弹簧及复位弹簧等组成。JZ7型中间继电器的结构如图所示。
（2）选用
中间继电器主要根据被控制电路的电压等级、所需触头的数量、种类、容量等要求来选择。
（3）安装与使用
中间继电器的使用与接触器相似，但中间继电器的触头容量较少，一般不能在主电路中应用。中间继电器一般根据负载电流的类型、电压等级和触头数量来选择。
2.热继电器
热继电器一般作为交流电动机的过载保护用，热继电器有两相结构、三相结构和三相带断相保护装置等3种类型。
JR系列热继电器的外形如图所示。
（1）结构
它是由热元件、触头系统、动作机构、复位机构和整流电流装置组成。其结构如图所示。
（2）工作原理
使用时，将热继电器的三相热元件分别串接在电动机的三相主电路中，常闭触头串接在控制电路的接触器线圈回路中。当电动机过载时，流过电阻丝的电流超过热继电器的整定电流，电阻丝发热，主双金属片向右弯曲，推动导板向右移动，通过温度补偿双金属片推动推
杆绕轴转动，从而推动触头系统动作，动触头与常闭静触头分开，使接触器线圈断电，接触器触头断开，将电源切除起保护作用。电源切除后，主双金属片逐渐冷却恢复原位，于是动触头在失去作用力的情况下，靠弹簧的弹性自动复位。这种热继电器也可采用手动复位。

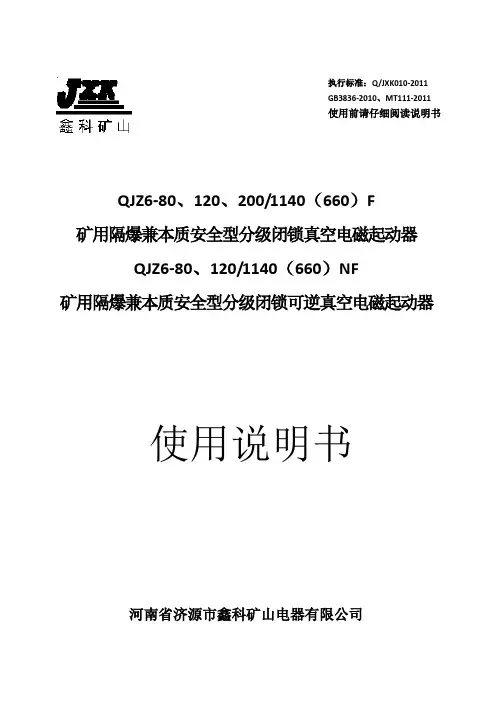

QJZ6-80、120、200/1140（660）F
矿用隔爆兼本质安全型分级闭锁真空电磁起动器
QJZ6-80、120/1140（660）NF
矿用隔爆兼本质安全型分级闭锁可逆真空电磁起动器
使用说明书
河南省济源市鑫科矿山电器有限公司 执行标准：Q/JXK010-2011
GB3836-2010、MT111-2011
使用前请仔细阅读说明书
目 录
一、 概述…………………………………………………………………1
二、 使用环境条件………………………………………………………1
三、 执行标准及特征……………………………………………………1
四、 主要技术参数………………………………………………………2
五、 结构特征……………………………………………………………4
六、 起动器工作原理……………………………………………………4
七、 保护器操作说明……………………………………………………6
八、 外形尺寸和重量……………………………………………………8
九、 使用与维护…………………………………………………………8
十、 故障分析与排除……………………………………………………9
十一、 运输、储存…………………………………………………………10
十二、 订货须知……………………………………………………………10
十三、 服务电话……………………………………………………………10
十四、 元件明细表…………………………………………………………11
十五、 电气原理图、布线图………………………………………………12
一、概述
QJZ6-200、120、80/1140(660) F矿用隔爆兼本质安全型分级闭锁真空电磁起动器，QJZ6-120、80/1140(660) NF矿用隔爆兼本质安全型分级闭锁可逆真空电磁起动器（以下称起动器），适用于含有爆炸性气体（甲烷）和煤尘的矿井中。在额定电压1140V、660V频率为50Hz、额定电流200、120、80A线路中，远距离控制或直接控制三相鼠笼型感应电动机，同时对电动机及其有关电路进行保护。控制回路为本质安全型。起动器具有分级闭锁功能（打开接线箱电源侧闭锁盖板起动器断电，打开接线箱负荷侧闭锁盖板起动器分闸）、失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行等工作状态显示；起动器可在外部进行保护参数的整定,操作简单；起动器设有试验开关，可以在运行前对保护装置进行检查。
SYJ-50型
速动油压继电器
使用说明书
沈 阳 沈 变 所 电 气 科 技 有 限 公 司
SYJ-50型 速 动 油 压 继 电 器
产 品 使 用 说 明 书
１.概述
SYJ-50型速动油压继电器是一种新型的变压器继电保护装置。它是根据油箱内由
于事故造成的动态压力增长来动作的，油压增长速度越高，动作越迅速。由于油压波在
变压器油中的传播速度极快，所以SYJ-50型速动油压继电器反应灵敏、动作精确，能
迅速发出信号并切断电源。如果在变压器上安装速动油压继电器,一旦变压器油箱内部
发生短路故障，可防止油箱变形、爆裂等严重事故的发生。
2.产品型号及说明
如： SYJ-50表示该继电器与变压器或电抗器相连的通油口径为φ50mm
3.使用技术要求
3.1 使用范围
适用于油浸式变压器或油浸式电抗器
3.2 技术要求
3.2.1 环境温度：-45～+50℃；
3.2.2 相对湿度：+20℃时，不大于95%；
3.2.3 微动开关接线端子间及导电部分对地区能承受工频耐压2000V，1min 无绝缘
体发热、击穿、闪络现象；
3.2.4 微动开关的接点容量为
直流220V 0.3A 时间常数 t≤５×１０-3S
交流220V 3A 功率因数 cosφ≤0.6
3.2.5 在振动频率4-20Hz（正弦波），加速度2～4g时，继电器接点不动作。
4.产品结构
如图1所示
图1 产品外型示意图
5.工作原理
变压器正常运行时，因速动油压继电器安装位置低于变压器油面线，继电器油室
与变压器油箱连通，正常情况下速动油压继电器不动作。当变压器内部发生故障，油室
内压力突然上升，当上升速度超过一定数值，压力达到动作值时，压力开关动作，发出
信号并切断电源使变压器退出运行。
在继电器内部装有平衡器。通过平衡器的作用，当变压器内部压力由于非故障原
因缓慢增长，但低于一定数值时，压力开关不会动作。
6.动作特性
动作特性见图2
.
-
. . word.zl- 第一节 继电器原理知识
一、继电器的定义继电器是一种当输入量〔电、磁、声、光、热〕到达一定值时，输出量将
发生跳跃式变化的自动控制器件。
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器一般都有能反映一定输入变量〔如电流、电压、功率、阻抗、频率、温度、压力、速度、光等〕的感应机构〔输入局部〕；有能对被控电路实现“通〞、“断〞控制的执行机构〔输出局部〕；在继电器的输入局部和输出局部之间，还有对输入量进展耦合隔离，功能处理和对输出局部进展驱动的中间机构〔驱动局部〕。
作为控制元件，概括起来，继电器有如下几种作用：
1) 扩大控制围。例如，多触点继电器控制信号到达某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3) 综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比拟综合，到达预定的控制效果。
4) 自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
二、继电器的工作原理
.
-
