松乐继电器使用手册

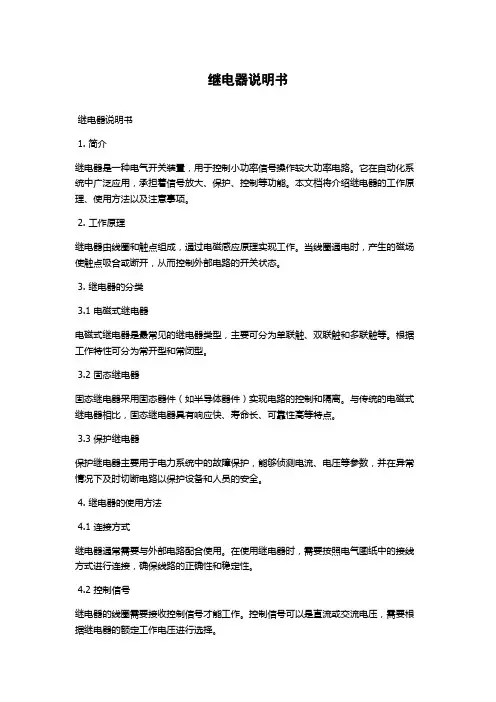

继电器说明书继电器说明书1. 简介继电器是一种电气开关装置，用于控制小功率信号操作较大功率电路。

它在自动化系统中广泛应用，承担着信号放大、保护、控制等功能。

本文档将介绍继电器的工作原理、使用方法以及注意事项。

2. 工作原理继电器由线圈和触点组成，通过电磁感应原理实现工作。

当线圈通电时，产生的磁场使触点吸合或断开，从而控制外部电路的开关状态。

3. 继电器的分类3.1 电磁式继电器电磁式继电器是最常见的继电器类型，主要可分为单联触、双联触和多联触等。

根据工作特性可分为常开型和常闭型。

3.2 固态继电器固态继电器采用固态器件（如半导体器件）实现电路的控制和隔离。

与传统的电磁式继电器相比，固态继电器具有响应快、寿命长、可靠性高等特点。

3.3 保护继电器保护继电器主要用于电力系统中的故障保护，能够侦测电流、电压等参数，并在异常情况下及时切断电路以保护设备和人员的安全。

4. 继电器的使用方法4.1 连接方式继电器通常需要与外部电路配合使用。

在使用继电器时，需要按照电气图纸中的接线方式进行连接，确保线路的正确性和稳定性。

4.2 控制信号继电器的线圈需要接收控制信号才能工作。

控制信号可以是直流或交流电压，需要根据继电器的额定工作电压进行选择。

4.3 触点容量继电器的触点容量是指继电器可以承受的最大电流和电压。

在选择继电器时，需要根据实际需求考虑触点容量，确保继电器能够正常工作。

5. 继电器的注意事项5.1 工作环境继电器在使用过程中需要注意工作环境的条件，如温度、湿度等。

过高或过低的温度、潮湿的环境都可能影响继电器的性能和寿命。

5.2 安装位置继电器的安装位置应远离高温、火源等危险因素，并保持通风良好。

同时，要确保继电器与其他电气设备之间的安全距离，避免干扰和故障。

5.3 维护保养定期检查继电器的接线端子是否松动，观察继电器的工作状态。

如发现异常，应及时处理或更换继电器。

6. 总结继电器作为一种重要的电气开关装置，在自动化控制系统中扮演着重要角色。

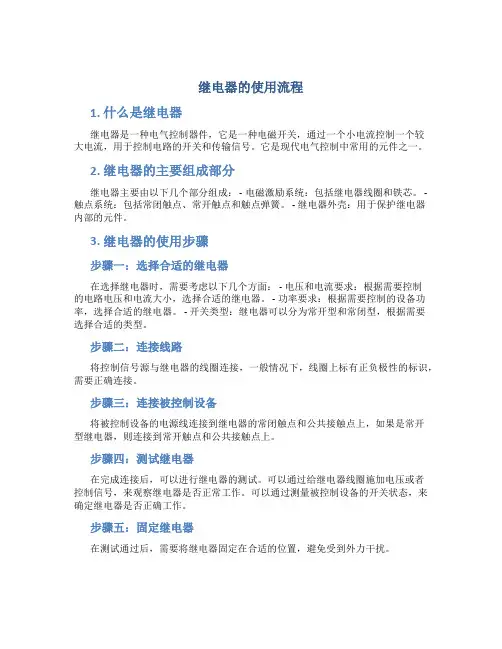

继电器的使用流程1. 什么是继电器继电器是一种电气控制器件，它是一种电磁开关，通过一个小电流控制一个较大电流，用于控制电路的开关和传输信号。

它是现代电气控制中常用的元件之一。

2. 继电器的主要组成部分继电器主要由以下几个部分组成： - 电磁激励系统：包括继电器线圈和铁芯。

- 触点系统：包括常闭触点、常开触点和触点弹簧。

- 继电器外壳：用于保护继电器内部的元件。

3. 继电器的使用步骤步骤一：选择合适的继电器在选择继电器时，需要考虑以下几个方面： - 电压和电流要求：根据需要控制的电路电压和电流大小，选择合适的继电器。

- 功率要求：根据需要控制的设备功率，选择合适的继电器。

- 开关类型：继电器可以分为常开型和常闭型，根据需要选择合适的类型。

步骤二：连接线路将控制信号源与继电器的线圈连接，一般情况下，线圈上标有正负极性的标识，需要正确连接。

步骤三：连接被控制设备将被控制设备的电源线连接到继电器的常闭触点和公共接触点上，如果是常开型继电器，则连接到常开触点和公共接触点上。

步骤四：测试继电器在完成连接后，可以进行继电器的测试。

可以通过给继电器线圈施加电压或者控制信号，来观察继电器是否正常工作。

可以通过测量被控制设备的开关状态，来确定继电器是否正确工作。

步骤五：固定继电器在测试通过后，需要将继电器固定在合适的位置，避免受到外力干扰。

步骤六：使用继电器在继电器正确连接并固定后，可以使用控制信号来控制继电器的开关状态，从而控制被控制设备的工作。

4. 继电器的注意事项在使用继电器时，需要注意以下几个问题： - 电压和电流要求：继电器的额定电压和电流不可超过标称值，否则会损坏继电器。

- 温度要求：继电器有一定的工作温度范围，超出范围会影响继电器的正常工作。

- 频率要求：继电器的工作频率不能超过额定值，否则会影响继电器的寿命。

继电器在电气控制系统中起到重要的作用，正确的使用继电器可以有效地控制电路的开关和传输信号。

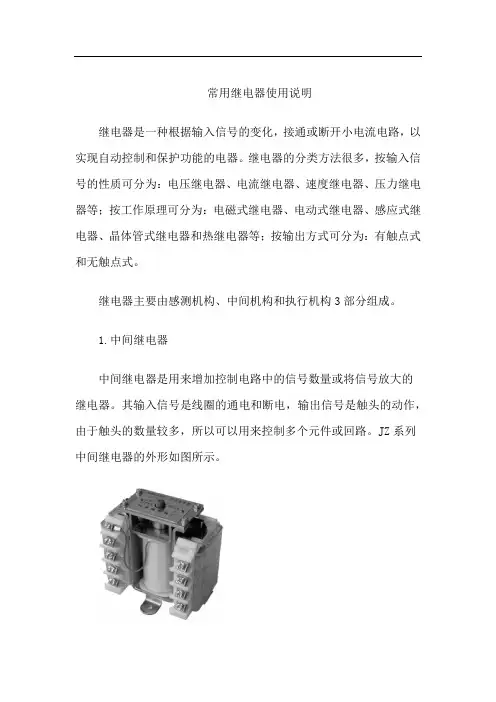

常用继电器使用说明继电器是一种根据输入信号的变化，接通或断开小电流电路，以实现自动控制和保护功能的电器。

继电器的分类方法很多，按输入信号的性质可分为：电压继电器、电流继电器、速度继电器、压力继电器等；按工作原理可分为：电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器和热继电器等；按输出方式可分为：有触点式和无触点式。

继电器主要由感测机构、中间机构和执行机构3部分组成。

1.中间继电器中间继电器是用来增加控制电路中的信号数量或将信号放大的继电器。

其输入信号是线圈的通电和断电，输出信号是触头的动作，由于触头的数量较多，所以可以用来控制多个元件或回路。

JZ系列中间继电器的外形如图所示。

（1）结构中间继电器由线圈、静铁心、动铁心、触头系统、反作用弹簧及复位弹簧等组成。

JZ7型中间继电器的结构如图所示。

（2）选用中间继电器主要根据被控制电路的电压等级、所需触头的数量、种类、容量等要求来选择。

（3）安装与使用中间继电器的使用与接触器相似，但中间继电器的触头容量较少，一般不能在主电路中应用。

中间继电器一般根据负载电流的类型、电压等级和触头数量来选择。

2.热继电器热继电器一般作为交流电动机的过载保护用，热继电器有两相结构、三相结构和三相带断相保护装置等3种类型。

JR系列热继电器的外形如图所示。

（1）结构它是由热元件、触头系统、动作机构、复位机构和整流电流装置组成。

其结构如图所示。

（2）工作原理使用时，将热继电器的三相热元件分别串接在电动机的三相主电路中，常闭触头串接在控制电路的接触器线圈回路中。

当电动机过载时，流过电阻丝的电流超过热继电器的整定电流，电阻丝发热，主双金属片向右弯曲，推动导板向右移动，通过温度补偿双金属片推动推杆绕轴转动，从而推动触头系统动作，动触头与常闭静触头分开，使接触器线圈断电，接触器触头断开，将电源切除起保护作用。

电源切除后，主双金属片逐渐冷却恢复原位，于是动触头在失去作用力的情况下，靠弹簧的弹性自动复位。

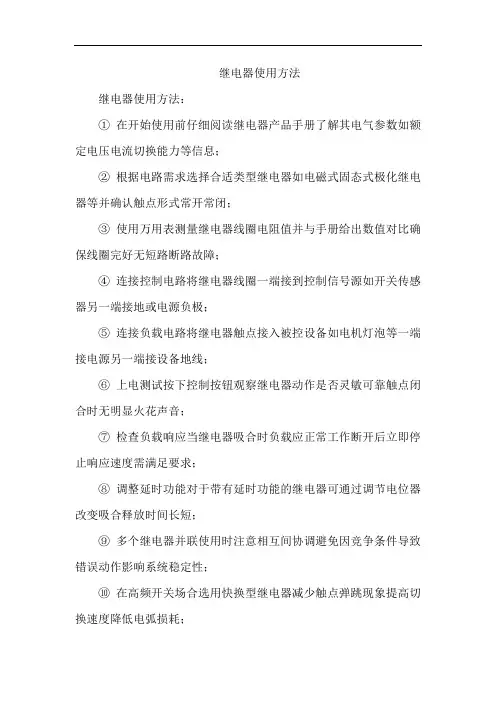

继电器使用方法
继电器使用方法：
①在开始使用前仔细阅读继电器产品手册了解其电气参数如额定电压电流切换能力等信息；
②根据电路需求选择合适类型继电器如电磁式固态式极化继电器等并确认触点形式常开常闭；
③使用万用表测量继电器线圈电阻值并与手册给出数值对比确保线圈完好无短路断路故障；
④连接控制电路将继电器线圈一端接到控制信号源如开关传感器另一端接地或电源负极；
⑤连接负载电路将继电器触点接入被控设备如电机灯泡等一端接电源另一端接设备地线；
⑥上电测试按下控制按钮观察继电器动作是否灵敏可靠触点闭合时无明显火花声音；
⑦检查负载响应当继电器吸合时负载应正常工作断开后立即停止响应速度需满足要求；
⑧调整延时功能对于带有延时功能的继电器可通过调节电位器改变吸合释放时间长短；
⑨多个继电器并联使用时注意相互间协调避免因竞争条件导致错误动作影响系统稳定性；
⑩在高频开关场合选用快换型继电器减少触点弹跳现象提高切换速度降低电弧损耗；
⑪对于需要远程控制场景可选用带有通信接口继电器如RS485 CAN实现网络化管理；
⑫定期维护检查继电器工作状态清理灰尘油污等异物防止接触不良延长使用寿命。

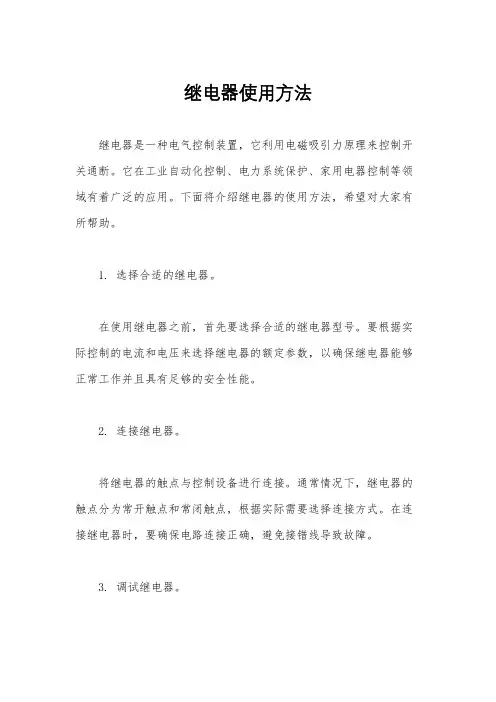

继电器使用方法
继电器是一种电气控制装置，它利用电磁吸引力原理来控制开关通断。

它在工业自动化控制、电力系统保护、家用电器控制等领域有着广泛的应用。

下面将介绍继电器的使用方法，希望对大家有所帮助。

1. 选择合适的继电器。

在使用继电器之前，首先要选择合适的继电器型号。

要根据实际控制的电流和电压来选择继电器的额定参数，以确保继电器能够正常工作并且具有足够的安全性能。

2. 连接继电器。

将继电器的触点与控制设备进行连接。

通常情况下，继电器的触点分为常开触点和常闭触点，根据实际需要选择连接方式。

在连接继电器时，要确保电路连接正确，避免接错线导致故障。

3. 调试继电器。

在连接完成后，需要对继电器进行调试。

可以通过给继电器加电，观察触点的通断情况来判断继电器是否工作正常。

同时，也可以通过测量继电器的触点电阻来验证继电器的工作状态。

4. 维护继电器。

在长时间使用过程中，继电器可能会出现接触不良、触点氧化等问题，因此需要定期进行维护。

可以使用专门的工具清洁继电器触点，确保其正常工作。

5. 注意安全。

在使用继电器时，要注意安全问题。

在连接电路时，要断开电源，避免触电。

同时，也要注意继电器的工作环境，避免进水、进尘等问题影响继电器的正常工作。

综上所述，继电器的使用方法并不复杂，但是在实际操作中需要注意细节，确保继电器能够正常工作。

希望以上内容对大家有所帮助，谢谢阅读！。

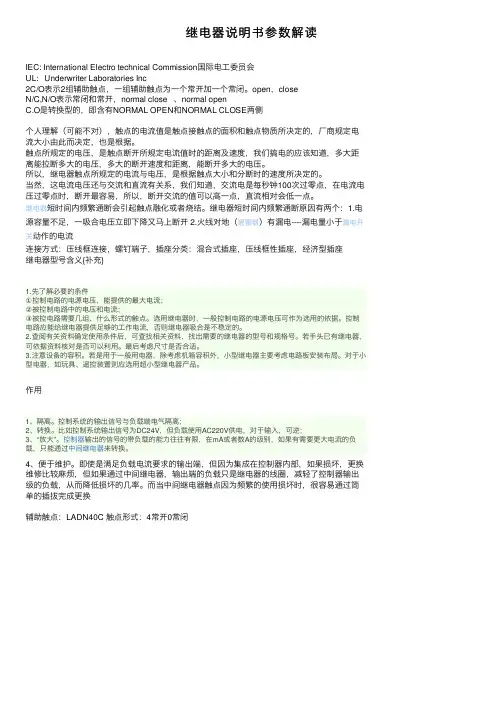

继电器说明书参数解读IEC: International Electro technical Commission国际电⼯委员会UL: Underwriter Laboratories Inc2C/O表⽰2组辅助触点，⼀组辅助触点为⼀个常开加⼀个常闭。

open，closeN/C,N/O表⽰常闭和常开，normal close 、normal openC.O是转换型的，即含有NORMAL OPEN和NORMAL CLOSE两侧个⼈理解（可能不对），触点的电流值是触点接触点的⾯积和触点物质所决定的，⼚商规定电流⼤⼩由此⽽决定，也是根据。

触点所规定的电压，是触点断开所规定电流值时的距离及速度，我们搞电的应该知道，多⼤距离能拉断多⼤的电压，多⼤的断开速度和距离，能断开多⼤的电压。

所以，继电器触点所规定的电流与电压，是根据触点⼤⼩和分断时的速度所决定的。

当然，这电流电压还与交流和直流有关系，我们知道，交流电是每秒钟100次过零点，在电流电压过零点时，断开最容易，所以，断开交流的值可以⾼⼀点，直流相对会低⼀点。

继电器短时间内频繁通断会引起触点融化或者烧结。

继电器短时间内频繁通断原因有两个：1.电源容量不⾜，⼀吸合电压⽴即下降⼜马上断开 2.⽕线对地（避雷器）有漏电----漏电量⼩于漏电开关动作的电流连接⽅式：压线框连接，螺钉端⼦，插座分类：混合式插座，压线框性插座，经济型插座继电器型号含义{补充}1.先了解必要的条件　①控制电路的电源电压，能提供的最⼤电流； ②被控制电路中的电压和电流； ③被控电路需要⼏组、什么形式的触点。

选⽤继电器时，⼀般控制电路的电源电压可作为选⽤的依据。

控制电路应能给继电器提供⾜够的⼯作电流，否则继电器吸合是不稳定的。

2.查阅有关资料确定使⽤条件后，可查找相关资料，找出需要的继电器的型号和规格号。

若⼿头已有继电器，可依据资料核对是否可以利⽤。

最后考虑尺⼨是否合适。

3.注意设备的容积。

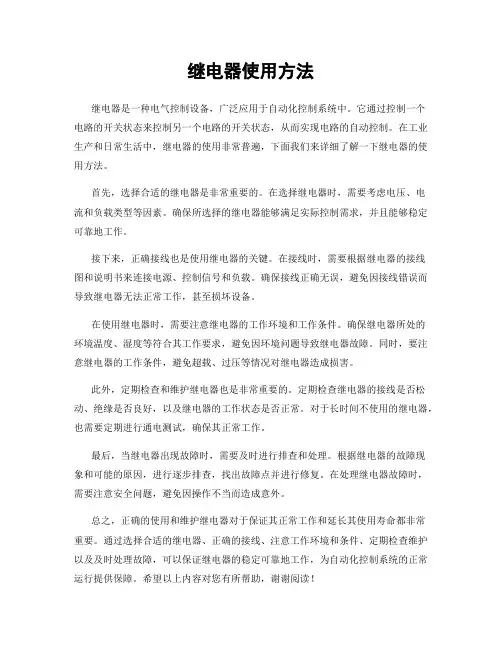

继电器使用方法继电器是一种电气控制设备，广泛应用于自动化控制系统中。

它通过控制一个电路的开关状态来控制另一个电路的开关状态，从而实现电路的自动控制。

在工业生产和日常生活中，继电器的使用非常普遍，下面我们来详细了解一下继电器的使用方法。

首先，选择合适的继电器是非常重要的。

在选择继电器时，需要考虑电压、电流和负载类型等因素。

确保所选择的继电器能够满足实际控制需求，并且能够稳定可靠地工作。

接下来，正确接线也是使用继电器的关键。

在接线时，需要根据继电器的接线图和说明书来连接电源、控制信号和负载。

确保接线正确无误，避免因接线错误而导致继电器无法正常工作，甚至损坏设备。

在使用继电器时，需要注意继电器的工作环境和工作条件。

确保继电器所处的环境温度、湿度等符合其工作要求，避免因环境问题导致继电器故障。

同时，要注意继电器的工作条件，避免超载、过压等情况对继电器造成损害。

此外，定期检查和维护继电器也是非常重要的。

定期检查继电器的接线是否松动、绝缘是否良好，以及继电器的工作状态是否正常。

对于长时间不使用的继电器，也需要定期进行通电测试，确保其正常工作。

最后，当继电器出现故障时，需要及时进行排查和处理。

根据继电器的故障现象和可能的原因，进行逐步排查，找出故障点并进行修复。

在处理继电器故障时，需要注意安全问题，避免因操作不当而造成意外。

总之，正确的使用和维护继电器对于保证其正常工作和延长其使用寿命都非常重要。

通过选择合适的继电器、正确的接线、注意工作环境和条件、定期检查维护以及及时处理故障，可以保证继电器的稳定可靠地工作，为自动化控制系统的正常运行提供保障。

希望以上内容对您有所帮助，谢谢阅读！。

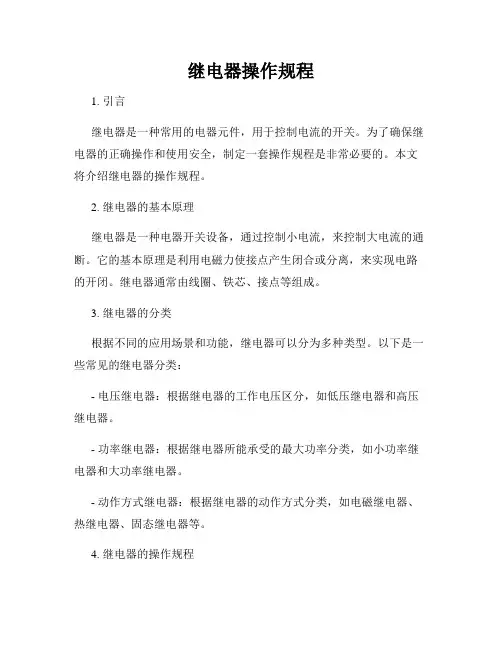

继电器操作规程1. 引言继电器是一种常用的电器元件，用于控制电流的开关。

为了确保继电器的正确操作和使用安全，制定一套操作规程是非常必要的。

本文将介绍继电器的操作规程。

2. 继电器的基本原理继电器是一种电器开关设备，通过控制小电流，来控制大电流的通断。

它的基本原理是利用电磁力使接点产生闭合或分离，来实现电路的开闭。

继电器通常由线圈、铁芯、接点等组成。

3. 继电器的分类根据不同的应用场景和功能，继电器可以分为多种类型。

以下是一些常见的继电器分类：- 电压继电器：根据继电器的工作电压区分，如低压继电器和高压继电器。

- 功率继电器：根据继电器所能承受的最大功率分类，如小功率继电器和大功率继电器。

- 动作方式继电器：根据继电器的动作方式分类，如电磁继电器、热继电器、固态继电器等。

4. 继电器的操作规程为了保证继电器的正常运行和延长使用寿命，以下是继电器的操作规程：4.1 继电器的正确安装继电器应该安装在通风良好的环境中，距离其他电器设备和热源保持一定的距离，避免过热。

安装时应注意继电器的正负极性，确保正确连接。

4.2 继电器的电气参数选择在选择继电器时，应根据被控电路的电流、电压等参数来确定适合的继电器型号。

过小的继电器容易受到电流过载而损坏，过大的继电器则会浪费能源和占用装置空间。

4.3 继电器的电压保护当继电器工作电压超过额定电压时，可能会导致继电器焊接或烧坏。

为了保护继电器，应在继电器的控制电路中加入保护电路和电压稳定器等元件，以确保电压稳定在适当范围内。

4.4 继电器的使用环境继电器应放置在干燥、无腐蚀气体和震动的环境中。

特别是在潮湿的环境中，要防止继电器受潮而导致短路或绝缘性能下降。

4.5 继电器的操作注意事项操作继电器时，应遵循以下注意事项：- 在通电前，应先检查继电器是否正确安装和连接。

- 切勿使用过大的电流来触发继电器，以免损坏继电器的线圈。

- 避免频繁地开关继电器，以免产生电弧和加速继电器的磨损。

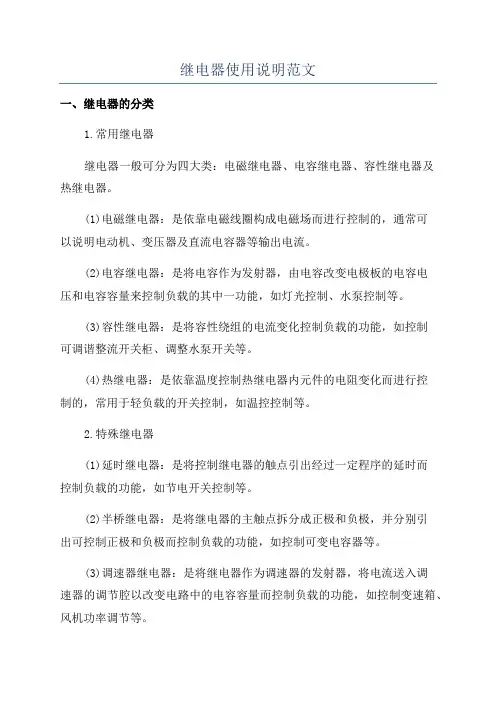

继电器使用说明范文
一、继电器的分类
1.常用继电器
继电器一般可分为四大类：电磁继电器、电容继电器、容性继电器及
热继电器。

(1)电磁继电器：是依靠电磁线圈构成电磁场而进行控制的，通常可
以说明电动机、变压器及直流电容器等输出电流。

(2)电容继电器：是将电容作为发射器，由电容改变电极板的电容电
压和电容容量来控制负载的其中一功能，如灯光控制、水泵控制等。

(3)容性继电器：是将容性绕组的电流变化控制负载的功能，如控制
可调谐整流开关柜、调整水泵开关等。

(4)热继电器：是依靠温度控制热继电器内元件的电阻变化而进行控
制的，常用于轻负载的开关控制，如温控控制等。

2.特殊继电器
(1)延时继电器：是将控制继电器的触点引出经过一定程序的延时而
控制负载的功能，如节电开关控制等。

(2)半桥继电器：是将继电器的主触点拆分成正极和负极，并分别引
出可控制正极和负极而控制负载的功能，如控制可变电容器等。

(3)调速器继电器：是将继电器作为调速器的发射器，将电流送入调
速器的调节腔以改变电路中的电容容量而控制负载的功能，如控制变速箱、风机功率调节等。

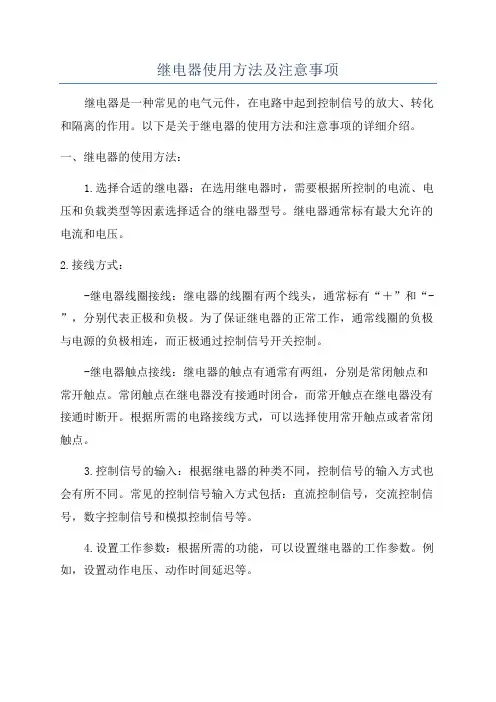

继电器使用方法及注意事项继电器是一种常见的电气元件，在电路中起到控制信号的放大、转化和隔离的作用。

以下是关于继电器的使用方法和注意事项的详细介绍。

一、继电器的使用方法：1.选择合适的继电器：在选用继电器时，需要根据所控制的电流、电压和负载类型等因素选择适合的继电器型号。

继电器通常标有最大允许的电流和电压。

2.接线方式：-继电器线圈接线：继电器的线圈有两个线头，通常标有“＋”和“-”，分别代表正极和负极。

为了保证继电器的正常工作，通常线圈的负极与电源的负极相连，而正极通过控制信号开关控制。

-继电器触点接线：继电器的触点有通常有两组，分别是常闭触点和常开触点。

常闭触点在继电器没有接通时闭合，而常开触点在继电器没有接通时断开。

根据所需的电路接线方式，可以选择使用常开触点或者常闭触点。

3.控制信号的输入：根据继电器的种类不同，控制信号的输入方式也会有所不同。

常见的控制信号输入方式包括：直流控制信号，交流控制信号，数字控制信号和模拟控制信号等。

4.设置工作参数：根据所需的功能，可以设置继电器的工作参数。

例如，设置动作电压、动作时间延迟等。

5.加入保护电路：为了保护继电器和其控制电路，通常需要在继电器的线圈和触点之间加入保护电路。

常见的保护电路有瞬态电压抑制器、二级保护电路等。

二、继电器的注意事项：1.选择适当的继电器类型：不同的继电器类型适用于不同的应用场景，因此需要根据具体的应用需求选择合适的继电器。

例如，需要控制高电压或高电流的负载时，应选择能够承受相应电压和电流的继电器。

2.正确接线：继电器的线圈和触点接线都需要正确连接。

接线错误可能会导致继电器无法正常工作或损坏。

应仔细查看继电器的线圈和触点电路图，并根据线路图正确接线。

3.适当控制信号的输入：继电器的控制信号通常需要满足一定的输入电压或电流范围才能正常工作，因此需要适当控制信号的输入。

过高或过低的信号可能会导致继电器无法正常工作。

4.注意电源的稳定性：继电器对电源的稳定性有一定的要求，如果电源波动过大，可能会导致继电器频繁开关或不稳定的工作。
