西门子G120系列变频器调试说明
1.1 操作面板
G120变频器bop2操作面板内容如图1所示，操作显示界面由：monitoring（电机监测）、control（控制）、diagnostics（诊断）、parameter（参数类设置）、setup（变频器相关设置）、extras（额外）组成。
面板操作按钮由ESC（返回）、OK（确定）、HANDAUTO（手自动模式切换）、↑键、↓键、绿色电机启动按钮和红色电机启动按钮组成。
1.2 电机的快速调试
首先开启变频器时，需要复位变频器的参数，进入setup项目后，确认reset,会出现对话选项no和yes，选择yes后确认，等待变频器恢复默认设置。
注：此操作主要是清除之前变频器设置好的电机相关的参数，防止有多余的不必要的参数设置影响自身试验台的相关变频器和电机的正常运行，确保之后的相关调试不会出现异常情况。
成功复位后，无需断电重启，进入parameter后会出现两个选项：standard（标准级）、expert（专家级、额外相关参数），进入standard，将P10=1后，参照电机铭牌，按照表格1设置相关参数。
序号 参数项点 相关内容 备注
1 P304 额定电压
2 P305 额定电流
3 P307 额定功率
4 P310 额定频率
5 P311 额定转速
6 P322 最大转速 此参数为电机最大转速，后续另需设置P1082，此参数项点是变频器输出最大转速，如果没有设置，会出现电机只能转到1500r/min（默认值）的情况。
表格1
设置完后将P1900=1，此操作是使电机动态自学习。然后把P10=0。按esc键回到起始面板后，按HANDAUTO键后，面板会出现手动的图标（一只手的样式），然后手动按↑键设置电机转速（设置50r/min左右即可），按绿色电机启动按钮，电机将会开始自学习，显示面板会出现MOT ID提示。电机和变频器均会有响声，是正常现象。
西门子G120参数设置
1.快速设定：
P0003=3用户访问级
P0010=1快速调试
P0304=380V 电机电压
P0305=电机电流
P0307=电机功率
P0310=电机频率
P0311=电机转速
P0314=2 4级电机
P0400=12增量编码器带有零脉冲
P0408=1024 光码脉冲
P0700=2 命令源端子
P1000=2设定源模拟量
P1300=21有传感器的矢量控制
P1500=0转矩设定值选择*
P1900=3选择电机参数识别*静态
P3900=3结束快速调试
断电重启
2.电机识别
P1910=3 启动电机识别
3.速度优化
P1960=1(张力给定=100%，端子10与1短接)
启动
4优化完毕：
（1）模拟量（0~10V）设置
P0460=0
P1460=15
P1520=47.70转矩上限
P1521=-47.70转矩下限
P1522=755.1转矩上限
P1040=5 MOP设定值确定电动电位计MOP的设定值 [Hz]
P0771=31模拟量输出转矩
（2）模拟量（-10V~10V）设置
P0492=0允许的速度差
P1460=15
P1520=47.70
P1521=-47.70
P1522=755.1
P1523=755.1
P1525=-100%转矩标定
P0756=4电压信号
P0771=31模拟量输出转矩
(完)
注：当优化失败时，报警为F0090，调换编码器脉冲线重试。
当张力设定变小会报警时，检查P0492是否为0。
面板拨码为 3567 电源DC24V
在将变频器的数据从变频器传送到MMC (P0802 = 2) P0803传输数据到EEPROM

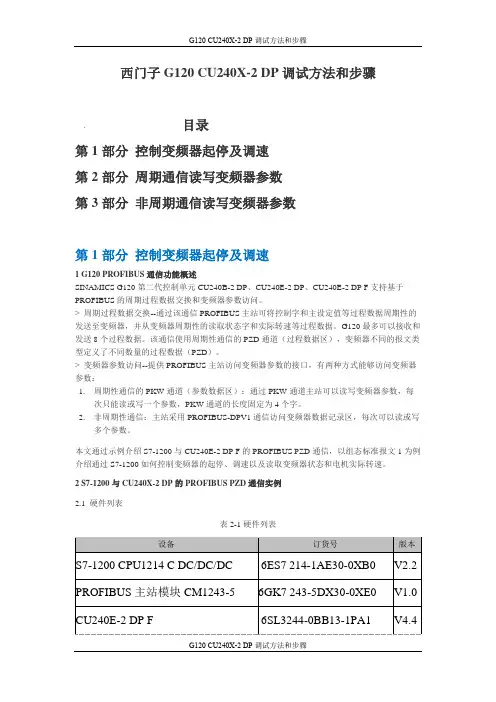

G120 CU240X-2 DP调试方法和步骤
G120 CU240X-2 DP调试方法和步骤
西门子G120 CU240X-2 DP调试方法和步骤
目录
第1部分 控制变频器起停及调速
第2部分 周期通信读写变频器参数
第3部分 非周期通信读写变频器参数
第1部分 控制变频器起停及调速
1 G120 PROFIBUS通信功能概述
SINAMICS G120第二代控制单元CU240B-2 DP、CU240E-2 DP、CU240E-2 DP F支持基于PROFIBUS的周期过程数据交换和变频器参数访问。
> 周期过程数据交换--通过该通信PROFIBUS主站可将控制字和主设定值等过程数据周期性的发送至变频器，并从变频器周期性的读取状态字和实际转速等过程数据。G120最多可以接收和发送8个过程数据。该通信使用周期性通信的PZD通道（过程数据区），变频器不同的报文类型定义了不同数量的过程数据（PZD）。
> 变频器参数访问--提供PROFIBUS主站访问变频器参数的接口，有两种方式能够访问变频器参数：
1. 周期性通信的PKW通道（参数数据区）：通过PKW通道主站可以读写变频器参数，每次只能读或写一个参数，PKW通道的长度固定为4个字。
2. 非周期性通信：主站采用PROFIBUS-DPV1通信访问变频器数据记录区，每次可以读或写多个参数。
本文通过示例介绍S7-1200与CU240E-2 DP F的PROFIBUS PZD通信，以组态标准报文1为例介绍通过S7-1200如何控制变频器的起停、调速以及读取变频器状态和电机实际转速。
2 S7-1200与CU240X-2 DP的PROFIBUS PZD通信实例
2.1 硬件列表
表2-1硬件列表
设备 订货号 版本
S7-1200 CPU1214 C DC/DC/DC 6ES7 214-1AE30-0XB0 V2.2
PROFIBUS主站模块CM1243-5 6GK7 243-5DX30-0XE0 V1.0
G120 CU240X-2 DP涮试方法和步骤
G120 CU240X-2 DP调试方法和步骤
西门子G120 CU240X-2 DP调试方法和步
目录
第1部分控制变频器起停及调速
第2部分周期通信读写变频器参数
第3部分非周期通信读写变频器参数
第1部分控制变频器起停及调速
1 G120 PROFIBUS通信功能概述
SINAMICSG120 第二代控制单元 CU240B-2 DP、CU240E-2 DP、CU240E-2 DP F 支持基于 PROFIBUS的周期过程数据交换和变频器参数访问。
＞周期过程数据交换--通过该通信PROFIBUS主站可将控制字和主设定值等过程数据周期性的 发送至变频器，并从变频器周期性的读取状态字和实际转速等过程数据。G120最多可以接收和 发送8个过程数据。该通信使用周期性通信的PZD通道（过程数据区），变频器不同的报文类 型定义了不同数量的过程数据（PZD）。
＞变频器参数访问-提供PROFIBUS主站访问变频器参数的接口，有两种方式能够访问变频器 参数：
1. 周期性通信的PKW通道（参数数据区）：通过PKW通道主站可以读写变频器参数，每 次只能读或写一个参数，PKW通道的长度固定为4个字。
2. 非周期性通信：主站采用PROFIBUS-DPVI通信访问变频器数据记录区，每次可以读或写 多个参数。
本文通过示例介绍S7-1200与CU240E-2 DP F的PROFIBUS PZD通信，以组态标准报文1为例 介绍通过S7-1200如何控制变频器的起停、调速以及读取变频器状态和电机实际转速。
2 S7-1200 与 CU240X-2 DP 的 PROFIBUS PZD 通信实例
2.1硬件列衣
衣2-1硬件列茨
设备 订货号 版本
S7-1200 CPU 1214C DC/DC/DC 6ES7 214-1AE30-0XB0 V2.2
PROFIBUS 主站模块 CM 1243-5 6GK7 243-5DX30-0XE0 V1.0 G120 CU240X-2 DP涮试方法和步骤
