movifit调试步骤

MOVIFIT及ETHERNET网络配置培训Movifit变频器由EBOX和ABOX组成。

如下图所示。

1 Movifit ABOX接线Movifit ABOX接线包括380动力接线，抱闸接线，24V接线，接线规则如下图1.1所示。

图1.1 Movifit 内部接线分布图1.2外部供给变频器DC24V 接线及内部DC24接线图1.3普通类型变频器电机热敏、抱闸、380V接线2 Movifit 内部拨码开关使用图2.12.1 EBOX S10/1~S10/6使用图2.2EBOX S10/1~S10/6 6个拨码开关功能如图2.2所示。

若要通过Movitools 软件配置变频器参数时，则需要将S10/1拨到高级模式(ON)。

一般现场所使用变频器参数都采用默认参数。

采用V/f 变频模式时，则将S10/2拨到V/f 模式(ON)。

其它拨码开关功能详情请见《MOVIFIT ‐FC 操作手册》6.4章节。

注：目前柳东乘用车涂装车间机运5区Movifit 变频器S10/1~6拨码开关只有S10/2拨到ON,其它都拨到OFF 状态。

S11拨码开关S10拨码开关2.2 EBOX S11/1~S11/4使用图2.3每台Movifit变频器在投入正常使用时需要将IP地址烧写到ABOX中。

网关，子网掩码采用默认设置即可。

接入到同一个以太网模块的所有设备（Movifit变频器、I/O模块等）IP 地址必须唯一。

如图2.3所示，需要将新的IP地址烧录到ABOX中，则需将EBOX的S11/1拨到ON,S11/2拨到OFF。

通过将PC连入变频器网段中，通过BOOTP‐DHCP SERVER软件将IP地址烧录到ABOX中，然后将S11/1和S11/2拨到OFF状态，若不拨到OFF状态，一旦24v断电，变频器的IP地址将会丢失。

注：柳东涂装车间机运5区IP地址都已烧录到各Movifit变频器的ABOX中，非专业工程师指导，若私自烧录地址造成的错误责任自负。

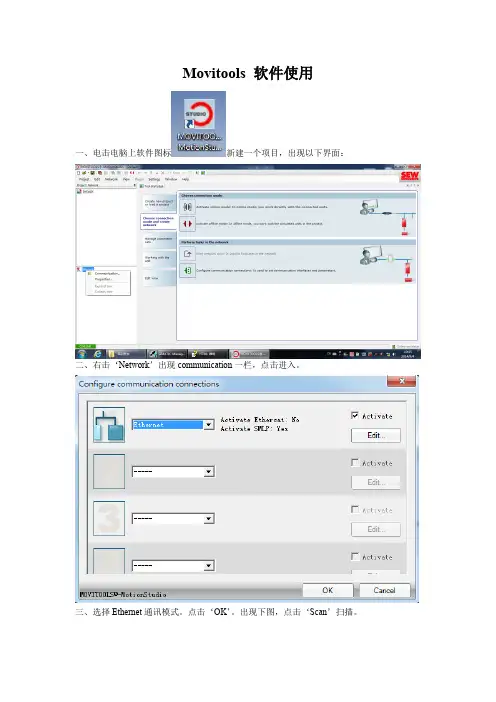

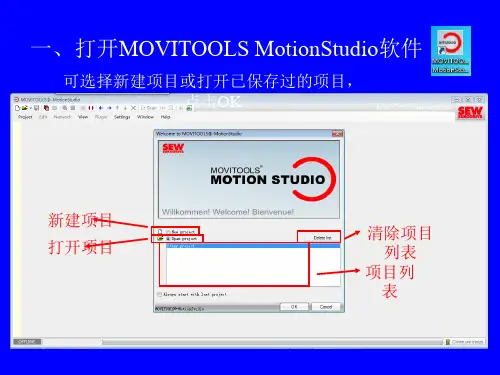

Movitools 软件使用一、电击电脑上软件图标新建一个项目，出现以下界面：二、右击‘Network’出现communication一栏，点击进入。

三、选择Ethernet通讯模式。

点击‘OK’。

出现下图，点击‘Scan’扫描。

四、右击鼠标，选择Movifit gateway configurator（online）五、组态变频器时的IP地址、设备名称、安全地址。

表示变频器状态正常，不满足条件则显示‘×’号，同时Gateway Status 下方会显示当前的错误。

初次组态时还需要输入此变频器的安全地址。

到这个变频器的F-DEST-Add 后方的数值即为此变频器的安全地址。

七、点击Internal 下方的变频器图标出现Working with the unit 界面。

其中Startup中包括：Startup（online）为连接变频器与电机，下载各种参数时使用，详细方法见‘Movifit参数设定’文档。

Parameter tree（online）为在线状态下监视变频其中个参数时使用。

Manual mdoe（online）则是在下载完电机参数到变频其后，软件中的手动模式下控制电机运行。

八、下载电机参数包括Parameter Set1和Parameter Set2。

如果此变频器只控制一个点击则只需要下载Parameter1，比如6140辊床一个变频器拖动一个电机。

如果此变频器为一拖二模式且两个电机不同时运行则需下载Parameter Set1和Parameter Set2，比如9500Shuttle。

入果此变频器为一拖二或一拖三模式且电机同时运行则只需下载Parameter Set1，选择拖动方式时选择Identical，比如6180、6190、6200三个电机共用一台变频器。

九、参数显示共包括七大项。

0.Display Value 0.0可以在线监视：变频器速度值、频率值、电压值、电流值等等。

驱动技术\驱动自动化\系统集成\服务MOVIFIT®功能安全手册12/2008版本11663650 / ZH手册 – MOVIFIT ® 功能安全31.1安全提示的组成.......................................................................................................41.2质保承诺...................................................................................................................41.3质保范围...................................................................................................................51.4其它适用文献...........................................................................................................52安全设计............................................................................................................................62.1MOVIFIT ®-MC 的安全设计....................................................................................62.2MOVIFIT ®-FC 变频器的安全设计..........................................................................82.3PROFIsafe 选件S11的安全设计.......................................................................103安全技术规定.................................................................................................................113.1有关停止类别的提示............................................................................................113.2允许的设备............................................................................................................123.3对安装的要求........................................................................................................173.4对外部安全控制系统的要求.................................................................................173.5对外部传感器和执行开关的要求.........................................................................183.6对开机调试的要求................................................................................................183.7对运行过程的要求................................................................................................184驱动自由停车引发的危险..............................................................................................195电气安装.........................................................................................................................205.1安装规定................................................................................................................205.2MOVIFIT ®-MC 和-FC 的安全切断.....................................................................215.3PROFIsafe 选件S11....................................................................................266PROFIsafe 选件S11的调试........................................................................................386.1PROFIsafe 地址的设置........................................................................................386.2PROFIsafe 选件在STEP7内的配置.................................................................397PROFIsafe 选件S11的数据交换................................................................................437.1引言........................................................................................................................437.2PROFIsafe 选件S11在STEP7内的F 外围设备访问....................................448PROFIsafe 选件S11的反应时间................................................................................518.1带PROFIsafe 选件S11的设备的反应链..........................................................519PROFIsafe 选件S11的诊断........................................................................................539.1LED 诊断指示灯...................................................................................................539.2PROFIsafe 选件S11的故障状态.......................................................................5510技术参数.........................................................................................................................6010.1MOVIFIT ®-MC 技术参数（安全技术）..............................................................6010.2MOVIFIT ®-FC 技术参数（安全技术）...............................................................6010.3PROFIsafe 选件S11技术参数...........................................................................6111关键词目录 (63)1一般提示1.1安全提示的组成本操作手册内的安全提示组成如下：1.2质保承诺遵守操作手册是确保设备正常运行和履行质保承诺的前提条件。

MOVIFIT简单操作
MOVIFIT是一款非常简单易用的运动跟踪应用，它可以帮助用户记录和跟踪他们的运动活动，包括步行、跑步、骑行等等。

通过MOVIFIT，用户可以实时地跟踪自己的运动数据，并得到相应的反馈和建议，以帮助他们更好地管理和提升自己的运动健康。

当用户开始运动时，MOVIFIT会自动跟踪他们的运动数据，并在应用程序上显示出来。

用户可以实时地查看他们的运动距离、持续时间、速度等数据。

此外，应用程序还会显示用户的运动路线，以及用户当前位置。

通过这些数据，用户可以了解自己的运动情况，并对自己的表现进行分析和改进。

此外，通过MOVIFIT，用户还可以追踪自己的运动历史记录。

这意味着用户可以查看他们之前的运动数据，比如过去一周或一个月的距离和时间等。

这对于用户监控自己的运动进展非常有用，而且还可以帮助用户了解自己的运动习惯和趋势。

最后但同样重要的一点是，MOVIFIT还可以将用户的运动数据与其他人分享。

用户可以选择将自己的运动数据分享到社交媒体平台上，如Facebook和Instagram等。

通过与朋友和家人分享自己的运动成就和目标，用户可以得到更多的鼓励和支持，这对于他们来说非常有益。

总结来说，MOVIFIT是一款非常简单易用的运动跟踪应用，它可以帮助用户记录和跟踪他们的运动活动，并提供相应的反馈和建议。

通过实时跟踪运动数据、设定运动目标、追踪运动历史记录以及分享运动成就，用户可以更好地管理和提升自己的运动健康。

无论是对于运动初学者还是运动爱好者来说，MOVIFIT都是一个非常实用的应用程序。

对于MTF的MOVIFIT
1、关闭开关，拆下Movifit的盖子，把1号拨到on，其他的拨到off。

把盖子装回到底座上，
并拧紧，打开开关
2、从硬件组态打开movifit的软件
3、把movifit的参数上传到软件。

4、在线打开parameter tree对movifit进行初始化
5、离线，设置movifit的参数
如果是之前的减速没有设置参数，进行下面电机参数的配置。

按照向导一步步进行设置。

设置完后设置电机热保护参数。

※一线截图在文档最后
这个是设置电机热保护的，需要以上面一部设置的电机参数为基础，如果用默认设置，那么电机参数就是默认的，计算出来的数值可能就不准确。

下图是在线值也可以在线更改
6、把离线参数下载到movifit中
注：这个和mts的下载有点区别，请注意MTF需要选择所有组件。

7、启动转台辊道电机，如果电机不报警，并且正常启动，那么应该就没问题。

8、如果Movifit报警，错误代码是F25，那么可能是24v供电电压不足，需要使用万用表测
量，并调整24v电压，再重新下载参数。

具体参数配置图片
依次排列。

Movitools 软件使用一、电击电脑上软件图标新建一个项目，出现以下界面：二、右击‘Network’出现communication一栏，点击进入。

三、选择Ethernet通讯模式。

点击‘OK’。

出现下图，点击‘Scan’扫描。

四、右击鼠标，选择Movifit gateway configurator（online）五、组态变频器时的IP地址、设备名称、安全地址。

表示变频器状态正常，不满足条件则显示‘×’号，同时Gateway Status 下方会显示当前的错误。

初次组态时还需要输入此变频器的安全地址。

到这个变频器的F-DEST-Add 后方的数值即为此变频器的安全地址。

七、点击Internal 下方的变频器图标出现Working with the unit 界面。

其中Startup中包括：Startup（online）为连接变频器与电机，下载各种参数时使用，详细方法见‘Movifit参数设定’文档。

Parameter tree（online）为在线状态下监视变频其中个参数时使用。

Manual mdoe（online）则是在下载完电机参数到变频其后，软件中的手动模式下控制电机运行。

八、下载电机参数包括Parameter Set1和Parameter Set2。

如果此变频器只控制一个点击则只需要下载Parameter1，比如6140辊床一个变频器拖动一个电机。

如果此变频器为一拖二模式且两个电机不同时运行则需下载Parameter Set1和Parameter Set2，比如9500Shuttle。

入果此变频器为一拖二或一拖三模式且电机同时运行则只需下载Parameter Set1，选择拖动方式时选择Identical，比如6180、6190、6200三个电机共用一台变频器。

九、参数显示共包括七大项。

0.Display Value 0.0可以在线监视：变频器速度值、频率值、电压值、电流值等等。
