楼地层、屋盖及阳台、雨篷的基本构造

第4篇 建筑构造
第2章 楼地层、屋盖及阳台、雨篷的基本构造
1）预制薄板叠合楼板
叠合楼板跨度一般为4—6m，最大可达9m，以 5.4m以内较为经济。
预应力薄板厚50-70mm，板宽1.1-1.8m。
现浇叠合层采用C20级混凝土，厚度一般为70120mm。
叠合板的总厚度取决于板的跨度，一般为150250mm。
第4篇 建筑构造
第2章 楼地层、屋盖及阳台、雨篷的基本构造
各种锚固钢筋 的配置方法
第4篇 建筑构造
第2章 楼地层、屋盖及阳台、雨篷的基本构造 预制装配式工艺——预制多孔板
第4篇 建筑构造
第2章 楼地层、屋盖及阳台、雨篷的基本构造 预制装配式工艺——预制多孔板
预制多孔板支承端的两端孔内应填塞 注意预制多孔板的搁置方式 短边搁置，不能三面搁置
第2章 楼地层、屋盖及阳台、雨篷的基本构造
预制槽形板及安装示意
第4篇 建筑构造
第2章 楼地层、屋盖及阳台、雨篷的基本构造 预制装配式工艺——预制槽形板
第4篇 建筑构造
第2章 楼地层、屋盖及阳台、雨篷的基本构造 预制装配式工艺——预制槽形板
第4篇 建筑构造
第2章 楼地层、屋盖及阳台、雨篷的基本构造
还应考虑到 设备管线的安 装。
第4篇 建筑构造
第2章 楼地层、屋盖及阳台、雨篷的基本构造
2.1 建筑物楼地层的基本构造
2.1.1 楼层的基本构造
1.楼层的基本形式 板式、梁板式、无梁楼盖
第4篇 建筑构造
第2章 楼地层、屋盖及阳台、雨篷的基本构造
（1）板式楼盖
多用于较小跨度的房间或走廊（如居住建筑中 的浴室、厕所、厨房等），楼板上的荷载直接靠楼 板传给墙体。

精选课件
10
梁板式楼盖（单向板）
楼盖由板、次梁和主梁组成。
精选课件
主梁一般沿短 跨方向布置。 经济跨度一般 为 5m～9m
次梁跨度即主 梁间距一般为 4m～6m
11
梁板式楼板（双向板）：井式楼盖
梁板式楼盖为双向
板时，常无主次梁
之分。板跨相同且
两个方向的梁截面
也相同时——井式
楼盖
精选课件
12
■肋形梁 ■井格梁
精选课件
37
1、地层防潮
（1）设防潮层
具体做法是在混凝土的垫层上，刚性整体面层下， 先刷一道冷底子油，然后用憎水的热沥青或防水涂料， 以防止潮气上升到地面。
适用于有许多小开间的房间的建筑物，特别是墙承重体系 的建筑物，例如住宅、旅馆等，或其它建筑的走道、厨房、 卫生间等；结构层底部平整，可以得到最大的使用净高
楼板一般是四边支承，根据其受力特点和支承情况，分为： 单向板 双向板
精选课件
4
单向板和双向板
单向板指板上的荷载 沿一个方向传递到支 承构件上的板。
板式楼盖
■基本构成方式
梁板式楼盖
无梁楼盖
注意：板式楼盖与无梁楼盖的区别
精选课件
1
楼板层主要由面层、结构层和顶棚层三个基本层 次组成。
精选课件
2
楼板层是水 平方向的分隔 构件，同时也 是承重构件
应有足够的 强度、刚度， 满足防火、隔 声、防水等要 求
还应考虑到 设备管线的安 装
1、板式楼盖
在墙体承重建筑中，当房间较小、楼面荷载可直接通过楼 板传给墙体而不需要另设梁，这种厚度一致的楼板称为板 式楼盖。
精选课件
32
装配整体式工艺

2.1.1 楼层的基本构造
1.楼层的基本组成及设计要求 楼层的基本组成
楼层
（A）面层 （B）结构层 （C）顶棚
面层 附加层 结构层（楼板） 顶棚层
（D）附加层
楼层的基本构成
2.1.1 楼层的基本构造
楼层的设计要求
强度和刚度 隔声
防火
保温
防潮、防水 对某些特殊要求，需具备相应的防腐、放油、 防爆等能力 满足现代建筑的“智能化”要求，须合理安排 各种管线设备的走向
预制薄板叠合楼板
预制钢砼梁预留钢筋与叠合层连 通
压型钢板组合楼板
定义
构造
主要有楼面层，组合楼板（现 浇混凝土和钢衬板）与钢梁几 部分组成
单层
分类
双层
单层压型钢衬板叠合楼板 双层压型钢衬板叠合楼板
特点
压型钢板组合楼板只能够用作单向板。组合楼板的跨度 为1.5～4.0m，其经济跨度为2.0～3.0m之间。如果建筑 空间较大，需要增加梁以满足板跨的要求
梁截面尺寸的取值
梁截面高度
单跨简支梁：跨度的1/12~1/10
多跨连 主梁：跨度的1/14~1/12 续梁 次梁：跨度的1/18~1/14
梁截面宽度
截面高度的1/3~1/1.5
（2）预制装配式钢筋混凝土楼板
定义
优点 节省模板，缩短工期。 缺点 整体性较差，抗震要求高的地区不宜采用。
预制板的布置与细部构造 1）板的布置
首先应根据房间的开间、净深尺寸来确定板的支 承方式，然后依据现有板的规格进行合理布置。
板的支承方式有墙承式和梁承式
2）板缝差的处理
预制板在排板过程中，当板的横向尺寸（板宽方 向）与房间尺寸出现差额即板缝差时的，构造作 法

1、楼层的基本形式
板式楼盖 梁板式楼盖 无梁楼盖
四面支承的楼板的荷载传递情况
≤ ＞
板式楼盖
适用于有许多小开间的房间的建筑物。 特别是墙承重体系的建筑物，例如住宅、旅馆等。 或是 建筑的走道、厨房、卫生间等。
结构层底部平整，可以得到最大的使用净高
■肋形梁 ■井格梁
■曲梁
梁板式楼盖
梁板式楼盖
先铺设各类基层屋面板后，再在其上面做防 水及隔热、保温等相关构造层次
坡屋顶不设基层屋面板
冷摊瓦屋面构成示意
■冷摊瓦的坡屋顶
(a) 夹心钢板瓦屋面屋脊处节点
(b) 夹心钢板瓦屋面檐口处节点
■夹芯钢板瓦的坡屋顶
坡屋顶不设基层屋面板
(c) 夹心钢板瓦屋面实例
坡屋பைடு நூலகம்设基层屋面板
■设置基层木屋面板的坡屋面
第4篇 建筑构造
第2章 楼地层、屋盖及阳台、雨篷的基本构造
2.1 楼地层的基本构造 2.1.1 楼层的基本构造

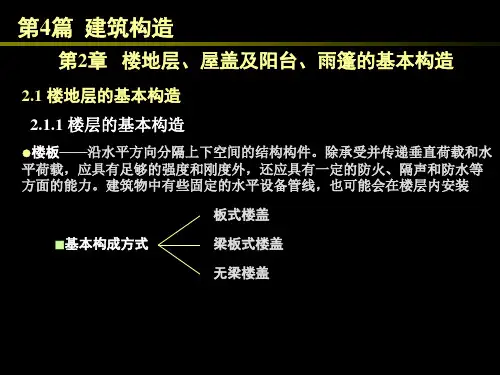

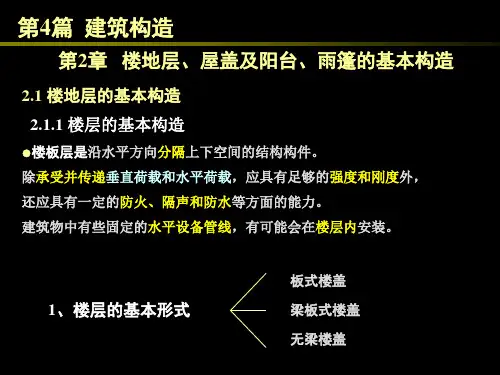

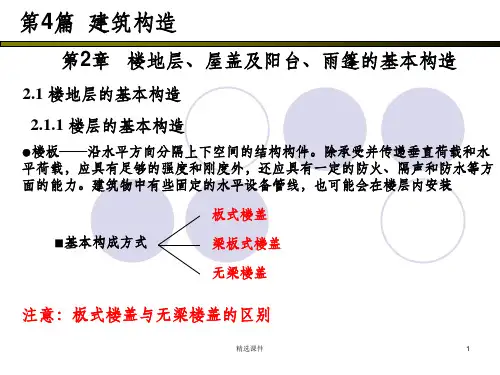

●楼板层是沿水平方向分隔上下空间的结构构件。 除承受并传递垂直荷载和水平荷载，应具有足够的强度和刚度外， 还应具有一定的防火、隔声和防水等方面的能力。 建筑物中有些固定的水平设备管线，有可能会在楼层内安装。
●阳台——室外开敞的平台。
按阳台与外墙的相对位置关系，可分为挑阳台、凹阳台和半挑半 凹阳台等几种形式
●雨篷——建筑物入口处位于外门上部用以遮挡雨水、保护外门免受雨 水侵害的水平构件
●遮阳——设置在外窗的外部，用来遮挡直射阳光
结构形式
悬挑 悬挂
挑梁与挑板的阳台比较
钢筋混凝土悬挑雨篷（梁上翻） 注意悬臂梁与立柱的位置关系
2.2 屋盖系统的基本构造 2.2.1 坡屋顶的基本构造
