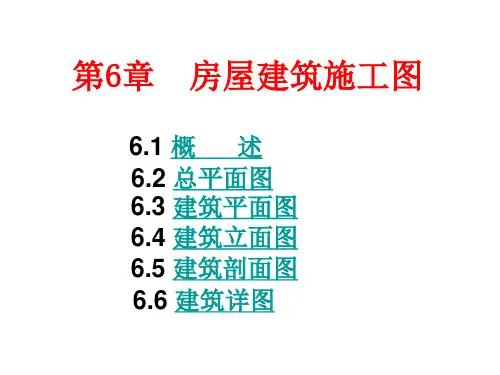

第6章房屋施工图基本知识
- 格式:ppt
- 大小:1.77 MB
- 文档页数:29
建筑识图基本知识●知识重点1.制图的基本规定2.投影法的基本知识3.点.直线.平面的投影4.剖面图的形成与表示方法5.建筑图纸的基本知识(建筑总平面图.平面图.立面图的形成与识读)●学习要求通过本章学习培养空间想象能力,掌握物体与投影图之间的转换规律。
为以后准确的理解设计师的设计意图.快速的制作建筑模型打下坚实的基础。
一. 制图的基本规定1. 建筑工程图中的线型有:实线.虚线.点划线.折断线和波浪线等,其中有些线型还分粗.中.细三种。
以下只作简要说明。
虚线线型宽度用途粗b1.新建建筑物的不可见轮廓线中0.5b1.一般不可见轮廓线2.建筑构造及建筑配件不可见轮廓线细0.25b1.总平面图上原有建筑物和道路.桥涵.围墙及其他设施的不可见轮廓线点划线粗b结构图中的支撑线中0.5b土方填挖区的零点线细0.25b分水线.中心线.对称线.定位轴线折断线0.25 b 不需画全的断开界线2.图纸比例3.尺寸标注(1).尺寸组成及基本规定如下(2)建筑尺寸标注的排列与布置说明:二. 投影法的基本知识1. 投影的概念:在日常生活中可以看到,当阳光或灯光照射物体,在墙面或地面上会产生影子。
当光线照射的角度或距离改变时,影子的位置.形状也随之改变,人们从这些自然现象中认识到光线.物体和影子之间的关系,通过总结归纳,创造了投影法。
2.投影的分类(1)中心投影由一点放射的投射线所产生的投影成为中心投影,如图a(2)平行投影由相互平行的投射线所产生的投影称为平行投影,根据投射线与投影面的角度不同,平行投影又分为两种:[1]斜投影:当平行投射线倾斜于投影面时称为斜投影,如图b[2]正投影:当平行投射线垂直于投影面时成为正投影,如图c3.工程中常用的几种图示法(1)透视图:透视图与照相原理一致,接近人的视觉,故图形逼真,直观性强,一般用于建筑设计方案比较及工艺美术和宣传广告画等。
(2)轴测图:应用平行投影法来绘制的,其图形也富有立体感.但不如透视图自然直观。

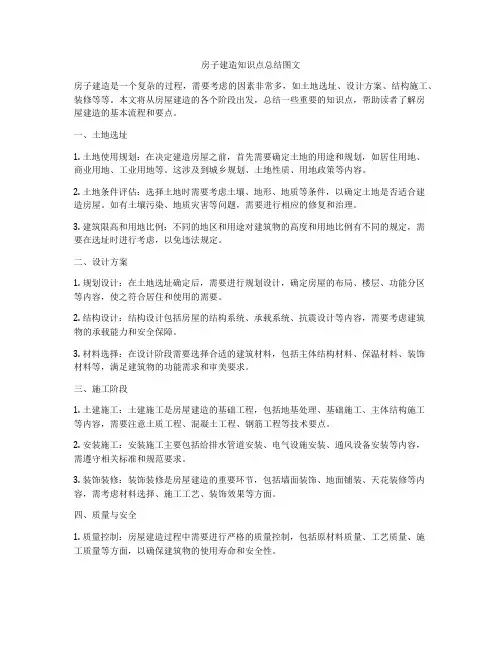

房子建造知识点总结图文房子建造是一个复杂的过程,需要考虑的因素非常多,如土地选址、设计方案、结构施工、装修等等。
本文将从房屋建造的各个阶段出发,总结一些重要的知识点,帮助读者了解房屋建造的基本流程和要点。
一、土地选址1. 土地使用规划:在决定建造房屋之前,首先需要确定土地的用途和规划,如居住用地、商业用地、工业用地等。
这涉及到城乡规划、土地性质、用地政策等内容。
2. 土地条件评估:选择土地时需要考虑土壤、地形、地质等条件,以确定土地是否适合建造房屋。
如有土壤污染、地质灾害等问题,需要进行相应的修复和治理。
3. 建筑限高和用地比例:不同的地区和用途对建筑物的高度和用地比例有不同的规定,需要在选址时进行考虑,以免违法规定。
二、设计方案1. 规划设计:在土地选址确定后,需要进行规划设计,确定房屋的布局、楼层、功能分区等内容,使之符合居住和使用的需要。
2. 结构设计:结构设计包括房屋的结构系统、承载系统、抗震设计等内容,需要考虑建筑物的承载能力和安全保障。
3. 材料选择:在设计阶段需要选择合适的建筑材料,包括主体结构材料、保温材料、装饰材料等,满足建筑物的功能需求和审美要求。
三、施工阶段1. 土建施工:土建施工是房屋建造的基础工程,包括地基处理、基础施工、主体结构施工等内容,需要注意土质工程、混凝土工程、钢筋工程等技术要点。
2. 安装施工:安装施工主要包括给排水管道安装、电气设施安装、通风设备安装等内容,需遵守相关标准和规范要求。
3. 装饰装修:装饰装修是房屋建造的重要环节,包括墙面装饰、地面铺装、天花装修等内容,需考虑材料选择、施工工艺、装饰效果等方面。
四、质量与安全1. 质量控制:房屋建造过程中需要进行严格的质量控制,包括原材料质量、工艺质量、施工质量等方面,以确保建筑物的使用寿命和安全性。
2. 安全防护:在施工过程中需要重视安全防护措施,包括施工现场安全、作业人员安全、施工设备安全等方面,以保障施工过程的安全性。
建筑施工图的绘制绘图提示:学习本章应着重理解建筑施工图中的平面图、立面图、剖面图和楼梯剖面图的绘制内容、绘制要求以及方法和步骤。
一般按平面图→立面图→剖面图→详图的顺序来绘制建筑施工图。
建筑施工图的一般绘图过程:设置绘图环境或直接调用已设置好的模板、绘制轴线、绘制墙体、绘制门窗、细部绘制、尺寸与文字标注、标高等。
【本章思考题】1.绘制建筑施工图时应遵守哪些标准?2.简述建筑平面图的绘制内容和绘制方法。
3.简述建筑立面图的绘制内容和绘制方法。
4.简述建筑剖面图的绘制内容和绘制方法。
5.简述楼梯剖面图的绘制内容和绘制方法。
绘制建筑平面图一、建筑平面图的绘制内容建筑平面图是房屋各层的水平剖面图,表达了房屋的平面形状、大小和房间的布置,墙和柱的位置、厚度和材料,门窗的位置和大小等。
建筑平面图是重要的施工依据,在绘制前首先应清楚需绘制的内容。
建筑平面图的主要内容如下:(1)图名、比例。
(2)纵横定位轴线及其标号。
(3)建筑的内外轮廓、朝向、布置、空间与空间的相互联系、入口、走道、楼梯等,首层平面图需绘制指北针表达建筑的朝向。
(4)建筑物的门窗开启方向及其编号。
(5)建筑平面图中的各项尺寸标注和高程标注。
(6)建筑物的造型结构、室内布置、施工工艺、材料搭配等。
(7)剖面图的剖切符号及编号。
(8)详图索引符号。
(9)施工说明等。
二、建筑平面图的绘制要求1. 图纸幅面A3图纸幅面是297×420?mm2,A2图纸幅面是420×594?mm2,A1图纸幅面是594×841?mm2,其图框的尺寸见相关的制图标准。
2. 图名及比例建筑平面图的常用比例是1∶50、1∶100、1∶150、1∶200、1∶300。
图样下方应注写图名,图名下方应绘一条短粗实线,右侧应注写比例,比例字高宜比图名的字高小一号或二号。
3. 图线(1)图线宽度。
图线的基本宽度b可从下列线宽系列中选取:0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。
建筑工程施工图纸入门知识一、建筑工程施工图纸的基本概念1. 施工图纸是什么?施工图纸是由建筑设计单位根据设计深度、施工要求和规范要求编制的,用于指导建筑工程施工的图纸。
施工图纸是建筑设计图纸的延伸和细化,是建筑工程实施的具体规划和指导。
2. 施工图纸的作用施工图纸是建筑工程施工的重要依据和指导,具有以下作用:(1)指导施工:施工图纸上详细标明了建筑物的各个构造部件、材料规格、施工工艺等信息,为施工单位和施工人员提供了清晰的指导和依据。
(2)控制施工质量:施工图纸规定了建筑工程的设计要求和技术标准,保证了施工质量的达到。
(3)保证施工安全:施工图纸上对施工过程中的安全技术要求和措施进行了详细规定,保证施工过程中的安全。
(4)划分责任和监督:施工图纸清晰地划分了各个施工单位和施工人员的责任和任务,方便施工单位对工程的进度和质量进行监督和管理。
二、建筑工程施工图纸的分类建筑工程施工图纸根据其内容和用途可分为总平面图、平面布置图、结构图、给排水图、电气图等,下面分别介绍每种图纸的主要内容及作用。
1. 总平面图:总平面图是建筑工程的整体规划和布局图,其中包括建筑物的位置、朝向、主要构造部件的布置等信息,是建筑工程施工的整体规划和依据。
2. 平面布置图:平面布置图是建筑物在水平方向上的布局图,包括建筑物的分区、功能划分、间距、通道、门窗等内容,是建筑工程实现功能分区和使用的重要依据。
3. 结构图:结构图是描述建筑物结构方案和结构构件的图纸,包括建筑物的承重结构、基础、梁柱、板壳等构件,是建筑工程承重结构施工的依据。
4. 给排水图:给排水图是描述建筑物供水、排水、排污等设施的图纸,包括管道、阀门、弯头等设施的布置和连接方式,是建筑工程给排水设施施工的依据。
5. 电气图:电气图是描述建筑物电气设备和电气线路布置的图纸,包括照明、插座、开关等电气设备的位置和连接方式,是建筑工程电气设备安装施工的依据。
除了以上几种主要的施工图纸分类外,还有地基处理图、装饰装修图、保温隔热图等专业分项图纸,这些图纸在建筑工程施工中起着各自的重要作用。
