施工图纸的一些基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000,(如名辉12#楼27.5)也称相对标高。
建筑中一般与一层室内地面对应的绝对标高为±0.000标高。
2、指北针针尖指向是北向,表示图纸上建筑物相对于北向的座向,看图方向一般按上北下南,左西右东的看图方向。
3、定位轴线3.1定位轴线是用以确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧,横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T 50001-2001 房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号,应以分数形式表示,并应按下列规定编写:两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种,一种是“剖切视图符号”,一种是“剖面图(又叫断面图)符号”。
剖切视图除了断面,还包括能看见的后面的投影。
剖面图(断面图)仅仅表示断面形状,不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。
断面剖切符号是一根长细线通过剖切位置,断面剖切符号标示中,标注数字在那边,就朝那边看。
(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。
一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的,以细实线绘制。
6.2文字说明宜注写在横线的上方,也可注写在横线的端部。
1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”,它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图,一般按专业分为建筑施工图、结构施工图、设备施工图(给水排水施工图、采暖通风施工图、电气施工图)三类。
在本实训教材中,将主要介绍房屋建筑施工图的识读,由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识,在本教材中将不再赘述。
1.1.2建筑施工图内容概要建筑施工图简称“建施”。
主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。
建筑施工图包括首页(图纸目录、设计总说明、门窗标等材料表等)、总平面图、平面图、立面图、剖面图和详图。
图纸目录包括每张图纸的名称、内容、图号等。
设计总说明包括工程概况(建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数);设计依据(政府有关批文、建筑面积、造价以及有关地质、水文、气象资料);设计标准(建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准);施工要求(验收规范要求、施工技术及材料的要求,采用新技术、新材料或有特殊要求的做法说明,图纸中不详之处的补充说明。
)1.1.3图纸索引比例比较小的图纸中,有些构造节点表达不清楚时,可以用索引和局部详图来表示。
索引符号和详图符号呈一一对应的方式,即有索引符号,就有详图符号。
1.被索引的详图在同一张图纸内2.被索引的详图不在同一张图纸内3.被索引的详图在标准图中4.被索引的剖视详图在同一张图纸内5.被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。

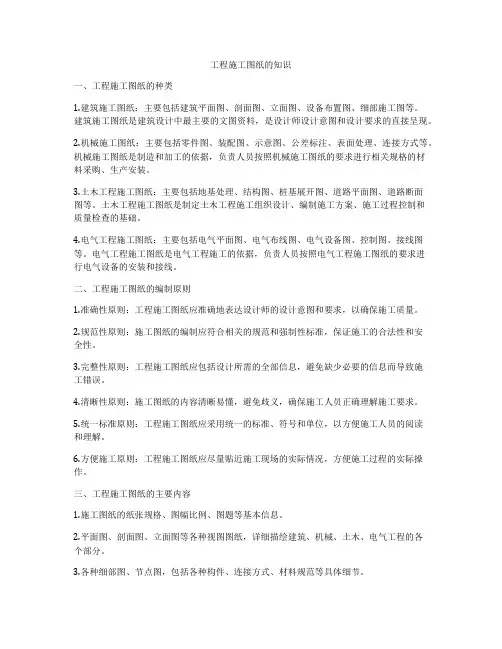

工程施工图纸的知识一、工程施工图纸的种类1.建筑施工图纸:主要包括建筑平面图、剖面图、立面图、设备布置图、细部施工图等。
建筑施工图纸是建筑设计中最主要的文图资料,是设计师设计意图和设计要求的直接呈现。
2.机械施工图纸:主要包括零件图、装配图、示意图、公差标注、表面处理、连接方式等。
机械施工图纸是制造和加工的依据,负责人员按照机械施工图纸的要求进行相关规格的材料采购、生产安装。
3.土木工程施工图纸:主要包括地基处理、结构图、桩基展开图、道路平面图、道路断面图等。
土木工程施工图纸是制定土木工程施工组织设计、编制施工方案、施工过程控制和质量检查的基础。
4.电气工程施工图纸:主要包括电气平面图、电气布线图、电气设备图、控制图、接线图等。
电气工程施工图纸是电气工程施工的依据,负责人员按照电气工程施工图纸的要求进行电气设备的安装和接线。
二、工程施工图纸的编制原则1.准确性原则:工程施工图纸应准确地表达设计师的设计意图和要求,以确保施工质量。
2.规范性原则:施工图纸的编制应符合相关的规范和强制性标准,保证施工的合法性和安全性。
3.完整性原则:工程施工图纸应包括设计所需的全部信息,避免缺少必要的信息而导致施工错误。
4.清晰性原则:施工图纸的内容清晰易懂,避免歧义,确保施工人员正确理解施工要求。
5.统一标准原则:工程施工图纸应采用统一的标准、符号和单位,以方便施工人员的阅读和理解。
6.方便施工原则:工程施工图纸应尽量贴近施工现场的实际情况,方便施工过程的实际操作。
三、工程施工图纸的主要内容1.施工图纸的纸张规格、图幅比例、图题等基本信息。
2.平面图、剖面图、立面图等各种视图图纸,详细描绘建筑、机械、土木、电气工程的各个部分。
3.各种细部图、节点图,包括各种构件、连接方式、材料规范等具体细节。
4.设备布置图、结构布局图、管道布局图等,规定各种设备、构件、管道的位置和布局。
5.标准规范、公差要求、建筑工程质量检验标准等技术规范。
施工图纸入门基础知识施工图纸是建筑施工的重要参考依据,它通过图纸的形式向施工人员传达设计意图,具体描述建筑物的结构、尺寸和材料等信息。
在学习施工图纸之前,我们首先要了解一些基础知识,以便更好地理解和运用施工图纸。
一、施工图纸的种类施工图纸通常可分为建筑图纸、结构图纸、机电图纸和给排水图纸等几个主要种类。
建筑图纸主要描述建筑物的布局、平面、立面和剖面等,结构图纸则强调建筑物的承重结构和施工高度等重要参数。
机电图纸注重描述建筑物的供电、供暖、空调、排风和给排水系统等,而给排水图纸则更专注于建筑物的给水、排水和雨水管道等。
二、施工图纸的规范施工图纸必须遵循相应的规范和标准,以确保信息的准确性和可读性。
目前使用最广泛的施工图纸规范是国家标准《建筑施工图-基本内容和要求》。
该标准规定了施工图纸的格式、图型符号、文字说明、尺寸标注和折线标注等方面的要求,确保施工图纸具备统一的表达方式。
三、施工图纸的基本要素施工图纸通常包括平面图、立面图、剖面图和细部图等多个图纸部分。
平面图是建筑物的平面展示,用于展示建筑物的布局和尺寸等信息。
立面图则描述建筑物的外立面,展示建筑物在垂直方向上的尺寸和形态。
剖面图则以剖面的方式展示建筑物的内部结构、材料以及施工细节。
细部图则更加具体地描述建筑物的局部部分,例如墙角、窗户和门的细节等。
四、施工图纸的图型符号施工图纸使用了大量的图型符号来表示不同的物件和构件。
例如,墙体常用实线表示,门窗则用符号图示,不同材料常用不同的阴影线来表示,以便清晰地表达建筑物的构成和组成。
此外,施工图纸还使用了许多标注符号,如尺寸标注、折线标注和文字标注等,用于准确地描述建筑物的相关尺寸和要求。
五、施工图纸的尺寸标注尺寸标注是施工图纸中至关重要的一部分,它用于描述建筑物的尺寸和比例关系。
尺寸标注一般遵循一套规范,如采用水平尺寸放置于上方,垂直尺寸放置于右侧,以避免尺寸标注的混乱和重叠。
尺寸标注应使用清晰易懂的文字和符号,确保施工人员能够准确理解图纸上的尺寸要求。
一、施工图的基本要素1、施工图的规范要求施工图必须符合国家有关规范,包括《建筑工程施工质量验收标准》、《建筑工程施工安全技术规范》、《建筑工程施工工程量规范》等相关规范。
2、施工图的内容要素(1)建筑施工图:包括平面布置图、立面图、剖面图、施工图件,主要分为建筑结构图、建筑设备图、建筑装饰图等。
(2)土木工程施工图:土木工程包括桩基础、地基处理、土石方工程、地下工程等,土木工程施工图主要包括平面图、剖面图、施工图件等。
3、施工图的编制原则施工图的编制原则是精细化、标准化、规范化,要求绘图员必须结合设计要求和标准规范,合理安排图面布局,清晰明了的表达设计意图。
二、施工图的学习方法1、掌握基本图纸知识在学习施工图纸之前,需要先掌握图纸的分类和构成要素,了解不同类型的图纸在施工中的作用和意义。
2、学习绘图技巧绘图员在绘制施工图纸时,需要掌握一定的绘图技巧,包括线条的粗细、颜色的运用、符号和标注的使用等。
3、熟悉施工流程施工图是施工单位施工的操作指南,需要根据设计要求和施工现场的实际情况,合理安排施工流程,提高施工效率。
4、重点关注质量和安全在学习施工图纸时,要着重关注工程的质量和安全要求,合理布局施工图,减少施工过程中的质量问题和安全隐患。
5、多练习实战通过多练习实战,可以更好地掌握施工图的绘制技巧和施工流程,提高施工效率和质量。
1、保证施工质量施工图是施工单位施工的操作指南,合理编制并严格执行,可以有效保证工程施工质量,减少因施工错误而带来的损失。
2、提高施工效率施工图清晰明了的表达了设计意图,便于施工人员理解和操作,可以有效提高施工效率,缩短工程施工周期。
3、确保施工安全施工图中包含了工程的安全要求和措施,合理编制并正确执行,可以有效避免施工过程中发生安全事故,保障施工人员的生命财产安全。
4、为日后维护提供依据施工图是工程建设中的重要文件,对工程的维护和管理具有重要意义,可以为日后的维护提供准确、全面的依据。

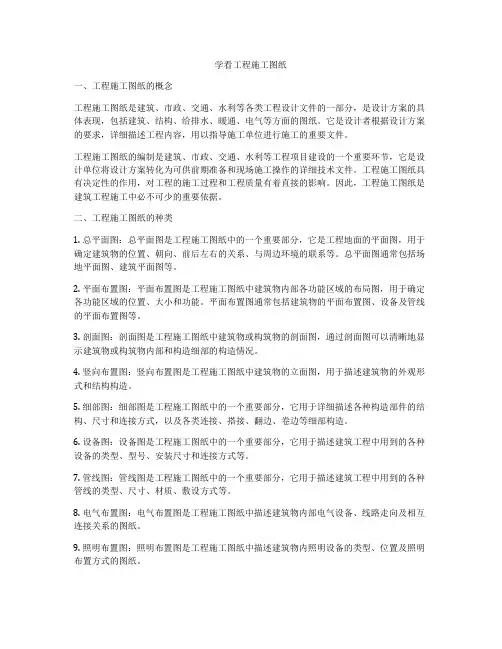

学看工程施工图纸一、工程施工图纸的概念工程施工图纸是建筑、市政、交通、水利等各类工程设计文件的一部分,是设计方案的具体表现,包括建筑、结构、给排水、暖通、电气等方面的图纸。
它是设计者根据设计方案的要求,详细描述工程内容,用以指导施工单位进行施工的重要文件。
工程施工图纸的编制是建筑、市政、交通、水利等工程项目建设的一个重要环节,它是设计单位将设计方案转化为可供前期准备和现场施工操作的详细技术文件。
工程施工图纸具有决定性的作用,对工程的施工过程和工程质量有着直接的影响。
因此,工程施工图纸是建筑工程施工中必不可少的重要依据。
二、工程施工图纸的种类1. 总平面图:总平面图是工程施工图纸中的一个重要部分,它是工程地面的平面图,用于确定建筑物的位置、朝向、前后左右的关系、与周边环境的联系等。
总平面图通常包括场地平面图、建筑平面图等。
2. 平面布置图:平面布置图是工程施工图纸中建筑物内部各功能区域的布局图,用于确定各功能区域的位置、大小和功能。
平面布置图通常包括建筑物的平面布置图、设备及管线的平面布置图等。
3. 剖面图:剖面图是工程施工图纸中建筑物或构筑物的剖面图,通过剖面图可以清晰地显示建筑物或构筑物内部和构造细部的构造情况。
4. 竖向布置图:竖向布置图是工程施工图纸中建筑物的立面图,用于描述建筑物的外观形式和结构构造。
5. 细部图:细部图是工程施工图纸中的一个重要部分,它用于详细描述各种构造部件的结构、尺寸和连接方式,以及各类连接、搭接、翻边、卷边等细部构造。
6. 设备图:设备图是工程施工图纸中的一个重要部分,它用于描述建筑工程中用到的各种设备的类型、型号、安装尺寸和连接方式等。
7. 管线图:管线图是工程施工图纸中的一个重要部分,它用于描述建筑工程中用到的各种管线的类型、尺寸、材质、敷设方式等。
8. 电气布置图:电气布置图是工程施工图纸中描述建筑物内部电气设备、线路走向及相互连接关系的图纸。
9. 照明布置图:照明布置图是工程施工图纸中描述建筑物内照明设备的类型、位置及照明布置方式的图纸。

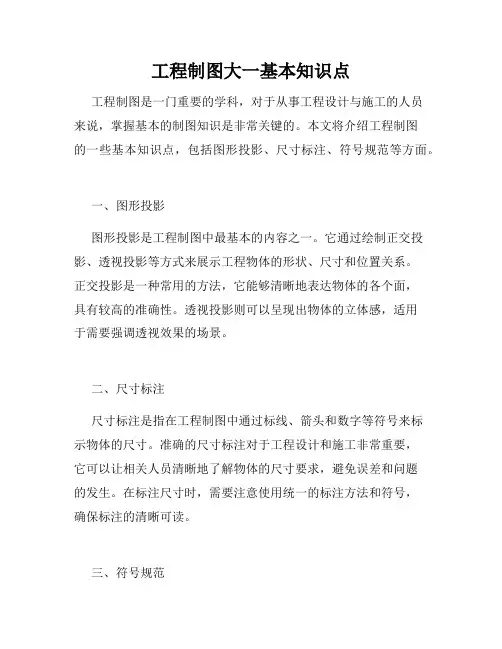

工程制图大一基本知识点工程制图是一门重要的学科,对于从事工程设计与施工的人员来说,掌握基本的制图知识是非常关键的。
本文将介绍工程制图的一些基本知识点,包括图形投影、尺寸标注、符号规范等方面。
一、图形投影图形投影是工程制图中最基本的内容之一。
它通过绘制正交投影、透视投影等方式来展示工程物体的形状、尺寸和位置关系。
正交投影是一种常用的方法,它能够清晰地表达物体的各个面,具有较高的准确性。
透视投影则可以呈现出物体的立体感,适用于需要强调透视效果的场景。
二、尺寸标注尺寸标注是指在工程制图中通过标线、箭头和数字等符号来标示物体的尺寸。
准确的尺寸标注对于工程设计和施工非常重要,它可以让相关人员清晰地了解物体的尺寸要求,避免误差和问题的发生。
在标注尺寸时,需要注意使用统一的标注方法和符号,确保标注的清晰可读。
三、符号规范符号规范是工程制图中的一项重要内容,它包括了各种工程图形符号的绘制要求和使用规范。
不同类型的工程图形符号代表了不同的含义,例如常见的电气符号、液压符号等,掌握这些符号的含义和使用方法对于正确理解和解读工程图纸至关重要。
在进行工程制图时,需要遵守相关的符号规范,确保图纸的准确性和可读性。
四、图纸类型工程制图可以分为多种类型,常见的有平面图、剖面图、装配图等。
平面图是以水平面为基准,将物体的形状和尺寸投影在水平面上,用于表达物体的平面形状和结构布置。
剖面图则是在平面图的基础上进行切割,用于展示物体的内部结构和细节。
装配图是将多个零件组装在一起,以展示整个装配件的结构和组装方式。
五、CAD软件应用在现代工程制图中,计算机辅助设计(CAD)软件已经成为主流工具。
CAD软件可以帮助工程师更加高效地进行绘图和设计,提高工作效率和准确性。
掌握常用的CAD软件的使用方法,能够快速绘制、修改和管理工程图纸,是工程制图人员的重要技能之一。
六、规范要求在进行工程制图时,需要遵守相关的规范和标准。
各个行业都有自己的规范要求,例如建筑行业的国家标准《建筑设计图编制规范》,机械行业的GB/T标准等。

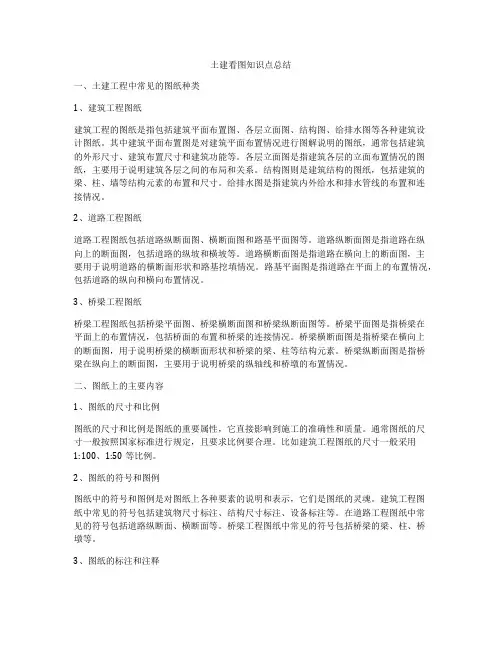

土建看图知识点总结一、土建工程中常见的图纸种类1、建筑工程图纸建筑工程的图纸是指包括建筑平面布置图、各层立面图、结构图、给排水图等各种建筑设计图纸。
其中建筑平面布置图是对建筑平面布置情况进行图解说明的图纸,通常包括建筑的外形尺寸、建筑布置尺寸和建筑功能等。
各层立面图是指建筑各层的立面布置情况的图纸,主要用于说明建筑各层之间的布局和关系。
结构图则是建筑结构的图纸,包括建筑的梁、柱、墙等结构元素的布置和尺寸。
给排水图是指建筑内外给水和排水管线的布置和连接情况。
2、道路工程图纸道路工程图纸包括道路纵断面图、横断面图和路基平面图等。
道路纵断面图是指道路在纵向上的断面图,包括道路的纵坡和横坡等。
道路横断面图是指道路在横向上的断面图,主要用于说明道路的横断面形状和路基挖填情况。
路基平面图是指道路在平面上的布置情况,包括道路的纵向和横向布置情况。
3、桥梁工程图纸桥梁工程图纸包括桥梁平面图、桥梁横断面图和桥梁纵断面图等。
桥梁平面图是指桥梁在平面上的布置情况,包括桥面的布置和桥梁的连接情况。
桥梁横断面图是指桥梁在横向上的断面图,用于说明桥梁的横断面形状和桥梁的梁、柱等结构元素。
桥梁纵断面图是指桥梁在纵向上的断面图,主要用于说明桥梁的纵轴线和桥墩的布置情况。
二、图纸上的主要内容1、图纸的尺寸和比例图纸的尺寸和比例是图纸的重要属性,它直接影响到施工的准确性和质量。
通常图纸的尺寸一般按照国家标准进行规定,且要求比例要合理。
比如建筑工程图纸的尺寸一般采用1:100、1:50等比例。
2、图纸的符号和图例图纸中的符号和图例是对图纸上各种要素的说明和表示,它们是图纸的灵魂。
建筑工程图纸中常见的符号包括建筑物尺寸标注、结构尺寸标注、设备标注等。
在道路工程图纸中常见的符号包括道路纵断面、横断面等。
桥梁工程图纸中常见的符号包括桥梁的梁、柱、桥墩等。
3、图纸的标注和注释图纸的标注和注释是对图纸上各种要素的说明和划线,它是施工的重要依据。
施工图知识点总结一、施工图的定义和作用施工图是指根据设计图纸和设计要求,经过专业人员进行详细勘测和测量,然后绘制出来的用于指导施工操作的图纸。
施工图不仅仅是一个平面的图纸,还包括了建筑、结构、给排水、电气、暖通等各个专业的详细要求和标注,是施工中的“宝典”。
施工图的作用主要有以下几点:1. 指导施工。
施工图是施工的指南,是施工工人施工时的重要参考依据。
2. 防止施工中的错误。
施工图中包含了设计要求和标准,能够帮助施工人员避免出现错误,提高施工质量。
3. 保证施工的安全。
施工图中包含了结构、材料、操作规范等详细要求,能够保证施工的安全进行。
4. 控制施工成本。
施工图中详细标注了材料要求、施工工艺等内容,有利于对施工成本进行合理控制。
二、施工图的基本要素1. 平面布置图。
包括建筑平面布置、结构平面布置等,是建筑物在平面上的布置图,反映了建筑物各个功能区域的位置和布局。
2. 立面图。
包括建筑立面图、结构立面图等,是建筑物在垂直方向上的分解图,反映了建筑物在垂直方向上的建筑形式和结构形式。
3. 剖面图。
包括建筑剖面图、结构剖面图等,是建筑物在纵向上的分解图,反映了建筑物在纵向上的结构和构造形式。
4. 细部图。
包括建筑细部图、结构细部图等,是对建筑物中某一局部构造、独特性、技术要求等进行详细描绘的图纸。
5. 给排水图。
包括给排水管道布置图、设备平面布置图、管道剖面图等,反映了建筑物给排水系统的布置和结构。
6. 电气分配图。
包括电气布线图、配电箱布置图等,反映了建筑物电气系统的布置和连接方式。
7. 暖通图。
包括供暖平面布置图、通风管道布置图、暖通设备平面布置图等,反映了建筑物暖通系统的布置和结构。
以上是施工图的基本要素,每一种要素都是施工图的重要组成部分,都承载着不可或缺的作用。
三、施工图的制作流程1. 勘测和测量。
在开始制作施工图之前,需要对施工现场进行勘测和测量,以获取准确的现场数据。
如果是对现有建筑进行改造,需要对原有结构和设施进行详细的勘测和测量。
建筑工程施工图纸入门知识一、建筑工程施工图纸的基本概念1. 施工图纸是什么?施工图纸是由建筑设计单位根据设计深度、施工要求和规范要求编制的,用于指导建筑工程施工的图纸。
施工图纸是建筑设计图纸的延伸和细化,是建筑工程实施的具体规划和指导。
2. 施工图纸的作用施工图纸是建筑工程施工的重要依据和指导,具有以下作用:(1)指导施工:施工图纸上详细标明了建筑物的各个构造部件、材料规格、施工工艺等信息,为施工单位和施工人员提供了清晰的指导和依据。
(2)控制施工质量:施工图纸规定了建筑工程的设计要求和技术标准,保证了施工质量的达到。
(3)保证施工安全:施工图纸上对施工过程中的安全技术要求和措施进行了详细规定,保证施工过程中的安全。
(4)划分责任和监督:施工图纸清晰地划分了各个施工单位和施工人员的责任和任务,方便施工单位对工程的进度和质量进行监督和管理。
二、建筑工程施工图纸的分类建筑工程施工图纸根据其内容和用途可分为总平面图、平面布置图、结构图、给排水图、电气图等,下面分别介绍每种图纸的主要内容及作用。
1. 总平面图:总平面图是建筑工程的整体规划和布局图,其中包括建筑物的位置、朝向、主要构造部件的布置等信息,是建筑工程施工的整体规划和依据。
2. 平面布置图:平面布置图是建筑物在水平方向上的布局图,包括建筑物的分区、功能划分、间距、通道、门窗等内容,是建筑工程实现功能分区和使用的重要依据。
3. 结构图:结构图是描述建筑物结构方案和结构构件的图纸,包括建筑物的承重结构、基础、梁柱、板壳等构件,是建筑工程承重结构施工的依据。
4. 给排水图:给排水图是描述建筑物供水、排水、排污等设施的图纸,包括管道、阀门、弯头等设施的布置和连接方式,是建筑工程给排水设施施工的依据。
5. 电气图:电气图是描述建筑物电气设备和电气线路布置的图纸,包括照明、插座、开关等电气设备的位置和连接方式,是建筑工程电气设备安装施工的依据。
除了以上几种主要的施工图纸分类外,还有地基处理图、装饰装修图、保温隔热图等专业分项图纸,这些图纸在建筑工程施工中起着各自的重要作用。
施工图的一些基本知识要点一、基本知识1、标高1.1 绝对标高亦称绝对高程或海拔高度, 我国把青岛附近黄海的平均海平面定为绝对标高的零点, 全国各地的标高均以此为基准。
1.2 标高是把某地点对应的绝对标高定义为± 0.000 ,(如名辉12#楼27.5)也称相对标高。
建筑中一般以一层室内地面对应的绝对标高为± 0.000 标高。
2、指北针针尖指向是北向,表示图纸上建筑物相对于北向的座向,看图方向一般按上北下南,左西右东的看图方向。
3、定位轴线3.1 定位轴线是用以确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。
3.2 标注在图样的下方与左侧,横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写。
拉丁字母的I 、O、Z 不得用做轴线编号。
因为为了区分1、0、2 等数字,只是为了避免不必要的混淆而已,GB/T50001-2001房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号,应以分数形式表示,并应按下列规定编写: 两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号。
4、剖视的剖切符号4.1 剖切符号分为两种,一种是“剖切视图符号”,一种是“剖面图(又叫断面图)符号”。
剖切视图除了断面,还包括能看见的后面的投影。
剖面图(断面图)仅仅表示断面形状,不画后面还能看见的其他投影像。
4.2 [的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。
断面剖切符号是一根长细线通过剖切位置,断面剖切符号标示中,标注数字在那边, 就朝那边看。
5、索引符号与详图符号在施工图中, 有时会因为比例问题而无法表达清楚某一局部, 为方便施工需另画详图. 一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1 引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的,以细实线绘制。
一、建筑工程施工图的基本知识(一)概述建筑工程施工图是一种能够准确表达建筑物外形轮廓,大小尺寸,结构形式、构造方法和材料做法的图样,是沟通设计和施工桥梁,工程技术人员要准确完成施工中的各种工序,首要的是要学会看施工图。
1.施工图的分类由于专业分工的不同,施工图一般分为建筑施工图、结构施工图和施备图。
(1)建筑施工图(简称建筑):主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等,其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。
(2)结构施工图(简称结施):主要说明建筑的结构设计内容,包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等,其图纸主要有结构平面布置图、构件详图等。
(3)设备施工图(简称设施):包括给水、排水采暖通风、电气照明等各种施工图,主要有平面布置图、系统图等。
2.施工图的编排顺序一套建筑施工图往往有几十张,甚至几百张,为了便于看图,便于查找,应当把这些图纸按顺序编排。
建筑施工图的一般编排顺序是:图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。
各专业的施工图,应按图纸内容的主次关系进行排列。
例如:基本图在前,详图在后;布置图在前,构件图在后;先施工的图在前后施工的图在后等。
(二)施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。
如果需要查阅某张图纸时,可从图纸的目录中查到所需查阅图纸的图号,然后根据图号查找所需的图纸。
会签标是为各工种的负责人签字用的表格(图1-2),放在图纸的左侧上方的图框线外。
(2)比例和图名在工程制图,对于建筑物,通常要缩小绘制在图纸上。
图纸中图形实物的相对应的线性尺寸之比,称为比例。
比例应由阿拉伯数字来表示。
比值为1的比例称为原值比例,即1:1。
施工图的基本要素与使用方法施工图是建筑设计师和工程师进行建筑施工的重要工具。
它是将设计图纸转化为实际施工的桥梁,包含了建筑物的各种细节和规格。
在这篇文章中,我们将探讨施工图的基本要素和使用方法,帮助读者更好地理解和应用施工图。
一、施工图的基本要素1. 平面图:平面图是施工图的基础,它展示了建筑物在水平方向上的布局和结构。
平面图包括建筑物的地面平面、楼层平面和屋顶平面等。
通过平面图,施工人员可以了解建筑物的整体布局和各个部分之间的关系。
2. 剖面图:剖面图展示了建筑物在垂直方向上的结构和构造。
它可以显示建筑物的高度、墙体的厚度、楼梯的位置等。
剖面图对于施工人员来说非常重要,因为它们可以帮助他们了解建筑物内部的细节和构造。
3. 立面图:立面图展示了建筑物在垂直方向上的外观和表面细节。
它可以显示建筑物的外墙材料、窗户的位置和尺寸等。
立面图对于建筑物的外观设计和装饰非常重要。
4. 细部图:细部图展示了建筑物中一些关键细节的构造和连接方式。
它们包括墙体与地面的连接、楼梯与楼板的连接等。
细部图对于施工人员来说非常重要,因为它们提供了实际施工时需要遵循的具体细节。
二、施工图的使用方法1. 施工图的理解:施工图是一种专业的技术语言,需要具备一定的专业知识才能理解。
施工人员在使用施工图之前,应该对图纸上的符号、标注和尺寸有一定的了解。
他们还应该能够理解图纸上的各个部分之间的关系,以便能够正确地进行施工。
2. 施工图的测量:施工图上的尺寸是指导施工的重要依据。
施工人员在使用施工图时,需要进行精确的测量,以确保施工的准确性。
他们可以使用测量工具,如测量尺、水平仪等,来测量图纸上的尺寸,并将其转化为实际施工中所需的尺寸。
3. 施工图的标注:施工图上的标注是对施工人员非常重要的指导。
标注可以包括材料的规格、施工的顺序、施工的注意事项等。
施工人员应该仔细阅读和理解施工图上的标注,并按照标注的要求进行施工。
4. 施工图的更新:在施工过程中,可能会出现一些变更和调整。
施工图基本知识图解一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000,(如名辉12#楼27.5)也称相对标高。
建筑中一般与一层室内地面对应的绝对标高为±0.000标高。
2、指北针针尖指向是北向,表示图纸上建筑物相对于北向的座向,看图方向一般按上北下南,左西右东的看图方向。
3、定位轴线3.1定位轴线是用以确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧,横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号,应以分数形式表示,并应按下列规定编写:两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种,一种是“剖切视图符号”,一种是“剖面图(又叫断面图)符号”。
剖切视图除了断面,还包括能看见的后面的投影。
剖面图(断面图)仅仅表示断面形状,不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。
断面剖切符号是一根长细线通过剖切位置,断面剖切符号标示中,标注数字在那边,就朝那边看。
(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的,以细实线绘制。
6.2文字说明宜注写在横线的上方,也可注写在横线的端部。
