漏电保护器漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。
它有单相的，也有三相的。
由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。
根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。
电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。
脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。
目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。
一、电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。
直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。
间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。
一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。
在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。
只具备检测、判断功能，不具备开闭主电路功能。
图1为漏电缆电器的结构示意图。
它分组装式和分装两种。
图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。
触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。
试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。
分装式是将漏电脱扣器分离出来，再由外部接线连接。
（2）漏电开关。
同时具备检测、判断、执行功能。
它是漏电继电器和开关的结合体。
（3）漏电保护插座。
将漏电开关和插座组合在一起，使插座具备触电保护功能。
适用于移动电器和家用电器。
二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。
如何理解临时用电“三级配电两级保护”和移动电动工具“一机一闸一保护”
的要求？
三级配电是指在总配电箱下设分配电箱，分配电箱以下设开关箱。
两级配
电保护主要指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要
在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保
护。
“一机一闸一保护”是指开关箱中一个空气开关对应一个漏电保护器只能
控制一台用电设备，其目的是防止人身伤害事故。
手持电动工具有很大的移动性，甚至存在恶劣条件下的非正常移动情况，电源线易损坏而使金属外壳带电，导致触电事故。
手持电动工具是在人的紧握之下运行，如果工具外露部分带电，一旦作业人员触电，将有较大的电流通过人体，由于肌肉收缩而难以摆脱带电体，容易造成严重后果。
电动工具应做到“一机一闸一保护”，是安全技术规
程的硬性要求，也是电工作业必须恪守的准则。

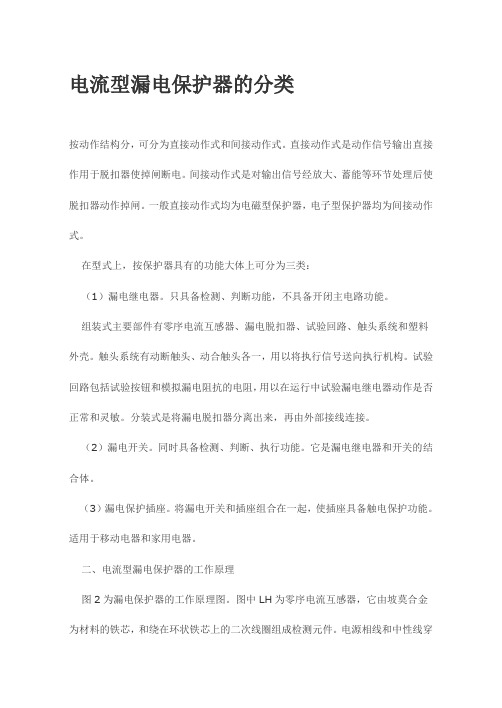

电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。
直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。
间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。
一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。
在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。
只具备检测、判断功能，不具备开闭主电路功能。
组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。
触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。
试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。
分装式是将漏电脱扣器分离出来，再由外部接线连接。
（2）漏电开关。
同时具备检测、判断、执行功能。
它是漏电继电器和开关的结合体。
（3）漏电保护插座。
将漏电开关和插座组合在一起，使插座具备触电保护功能。
适用于移动电器和家用电器。
二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。
图中LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。
电源相线和中性线穿过圆孔成为零序互感器的一次线圈。
互感器的后部出线即为保护范围。
正常情况下，三相负荷电流和对地漏电流基本平衡，流过互感器一次线圈电流的相量和约为零，即由它在铁芯中产生的总磁通为零，零序互感器二次线圈无输出。
当发生触电时，触电电流通过大地成回路，亦即产生了零序电流。
这个电流不经过互感器一次线圈流回，破坏了平衡，于是铁芯中便有零序磁通，使二次线圈输出信号。
这个信号经过放大、比较元件判断，如达到预定动作值，即发执行信号给执行元件动作掉闸，切断电源。
由工作原理可见，当三相对地阻抗差异大，三相对地漏电流相量和达到保护器动作值时，将使断路器掉闸或送不上电。
同时三相漏电流和触电电流相位不一致或反相，会降低保护器的灵敏度。
电流型漏电保护器可实施分级保护，以达到选择性动作。
断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。
1P就是切断一根导线；2P就是同时切断2根导线，一次类推. 极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时,最好用2P、4P1P+N：只在相线上装设保护器，动作时同时断开相线。
2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术.近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829—86),该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器,如熔断器、自动开关等无法比拟的.自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。
而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零,故它的动作整定值可以整定得很小（一般为mA级)，当系统发生人身触电或设备外壳带电时，出现较大的剩余电流,漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。
那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时,将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。
2装设漏电保护器的范围1992 年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》, 对全国城乡装设漏电保护器做出统一规定。
2.1必须装漏电保护器(漏电开关) 的设备和场所(1) 属于I类的移动式电气设备及手持式电动工具(I类电气产品, 即产品的防电击保护不仅依靠设备的基本绝缘, 而且还包含一个附加的安全预防措施, 如产品外壳接地) ;(2) 安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3) 建筑施工工地的电气施工机械设备;(4) 暂设临时用电的电器设备;(5) 宾馆、饭店及招待所的客房内插座回路;(6) 机关、学校、企业、住宅等建筑物内的插座回路;(7) 游泳池、喷水池、浴池的水中照明设备;(8) 安装在水中的供电线路和设备;(9) 医院中直接接触人体的电气医用设备;(10) 其它需要安装漏电保护器的场所。
2.2报警式漏电保护器的应用对一旦发生漏电切断电源时, 会造成事故或重大经济损失的电气装置或场所, 应安装报警式漏电保护器, 如:(1) 公共场所的通道照明、应急照明;(2) 消防用电梯及确保公共场所安全的设备;(3) 用于消防设备的电源, 如火灾报警装置、消防水泵、消防通道照明等;(4) 用于防盗报警的电源;(5) 其它不允许停电的特殊设备和场所。
3漏电保护器额定漏电动作电流的选择正确合理地选择漏电保护器的额定漏电动作电流非常重要: 一方面在发生触电或泄漏电流超过允许值时, 漏电保护器可有选择地动作; 另一方面, 漏电保护器在正常泄漏电流作用下不应动作, 防止供电中断而造成不必要的经济损失。
漏电保护器的额定漏电动作电流应满足以下三个条件:(1) 为了保证人身安全, 额定漏电动作电流应不大于人体安全电流值, 国际上公认30 mA 为人体安全电流值;(2) 为了保证电网可靠运行, 额定漏电动作电流应躲过低电压电网正常漏电电流;(3) 为了保证多级保护的选择性, 下一级额定漏电动作电流应小于上一级额定漏电动作电流, 各级额定漏电动作电流应有级差112～215 倍。
漏电保护器漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。
它有单相的，也有三相的。
由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。
根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。
电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。
脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。
目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。
一、电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。
直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。
间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。
一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。
在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。
只具备检测、判断功能，不具备开闭主电路功能。
图1为漏电缆电器的结构示意图。
它分组装式和分装两种。
图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。
触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。
试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。
分装式是将漏电脱扣器分离出来，再由外部接线连接。
（2）漏电开关。
同时具备检测、判断、执行功能。
它是漏电继电器和开关的结合体。
（3）漏电保护插座。
将漏电开关和插座组合在一起，使插座具备触电保护功能。
适用于移动电器和家用电器。
二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。
漏电保护器的型号含义漏电保护器是一种用来保护电器设备和人身安全的电器。
漏电保护器的功能是在电路发生漏电时，能够及时切断电源，避免漏电造成的危害。
在家庭和工业生产中，漏电保护器的使用非常普遍，但是很多人并不知道如何选择合适的漏电保护器型号规格。
本文将详细介绍常见的漏电保护器型号规格及其使用方法。
一、漏电保护器的基本原理漏电保护器是一种电气保护装置，通过检测电路中的漏电电流来保护电器设备和人身安全。
漏电保护器的基本原理是利用电路中的漏电电流来触发漏电保护器的动作，从而切断电源，避免漏电造成的危害。
漏电保护器的动作时间一般在0.1秒以内，能够有效地保护电器设备和人身安全。
二、漏电保护器的型号规格漏电保护器的型号规格是指漏电保护器的额定电流、额定电压、额定断路能力等参数。
不同的漏电保护器型号规格适用于不同的电路环境和电器设备。
常见的漏电保护器型号规格包括以下几种：1.电流型漏电保护器电流型漏电保护器是一种根据电路中漏电电流大小来触发动作的漏电保护器。
电流型漏电保护器的额定电流一般在10mA~500mA之间，适用于家庭和办公室等低压电路环境。
2.电压型漏电保护器电压型漏电保护器是一种根据电路中漏电电压大小来触发动作的漏电保护器。
电压型漏电保护器的额定电压一般在220V~380V之间，适用于工业生产和大型建筑等高压电路环境。
3.带过载保护的漏电保护器带过载保护的漏电保护器是一种可以同时保护电路过载和漏电的电器保护装置。
带过载保护的漏电保护器的额定断路能力一般在6kA~10kA之间，可以有效地保护电器设备和人身安全。
三、如何选择合适的漏电保护器型号规格选择合适的漏电保护器型号规格需要考虑以下几个因素：1.电路环境不同的电路环境需要选择不同的漏电保护器型号规格。
家庭和办公室等低压电路环境一般选择电流型漏电保护器，而工业生产和大型建筑等高压电路环境一般选择电压型漏电保护器。
2.电器设备不同的电器设备需要选择不同的漏电保护器型号规格。
1 对临电规范要求的三级配电、二级漏电保护的理解1.1 临电规范规定的三级配电与二级漏电保护临电规范规定配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。
就是配电柜或总配电箱为第一级配电，分配电箱为第二级配电，开关箱为特殊的第三级配电。
临电规范规定的临电系统短路及过载保护有五级，分别是总配电箱内总回路和分回路二级、分配电箱内进线回路和出线回路二级、开关箱内一级。
保护电器在一般是采用低压熔断器和低压断路器两类。
漏电保护有二级，分别是总配电箱内总回路或分回路一级、开关箱内一级，保护电器一般是带漏电保护的断路器。
从上述可知，临电规范规定的临电系统有三级配电、五级短路及过载保护、二级漏电保护，通称为三级配电二级漏电保护。
三级配电包括了五级短路及过载保护。
1.2 临电规范采用三级配电二级漏电保护的原因（1）配电级数需要与用电规模、用电特点相适应，三级配电是临电系统较为合适的配电模式。
工业配电系统一般采用配电室一级配电，民用建筑则一般采取三级配电，规模特别大的也有四级。
工业配电系统负荷较多、功率较大，区域集中，变配电所能深入负荷中心，在配电室内有汇流母线为各个配电柜配电，相当于分成了一个个独立的总配电箱，对于这些负荷采用一级配电就可以了，而对于远离配电室的多个集中负荷，需要采用至少两级配电。
民用建筑中负荷较多、功率较小，区域分散，变配电所虽然也能深入负荷中心，但因负荷相对分散，只能是以小区、住宅楼和楼层、住户分层配电。
对于施工现场来说，负荷较多、容量有时相差较大、供电区域也相对分散，至少也要采用两级配电方式，而开关箱这一级，由于临电规范规定临电系统末端采用一机一箱供电方式，这一级实际上实现的不是对电能进行再分配，而是临电规范为了确保末端设备的安全采取的一种特殊安全保护措施，临电规范规定开关箱距末级用电设备不大于3m，就是对于用电安全的一种强制性措施。
由于施工现场用电人员与末级设备接触频繁，用电设备的特殊环境和用电状况的恶劣，使得末级保护在确保安全用电的位置上十分重要的必要的，是必须配置的一级保护。
三级电箱漏电保护器要求。
三级电箱漏电保护器是一种用于保护电路和电器设备安全的装置。
它通过监测电路中的电流，一旦发现漏电情况，能够迅速切断电源，防止漏电事故的发生，保护人身安全和电器设备的正常运行。
三级电箱漏电保护器的要求主要包括以下几个方面：1. 额定电流：三级电箱漏电保护器的额定电流应根据具体的使用场所和电器设备的功率来确定。
一般来说，额定电流越大，能够保护的电器设备范围就越广。
2. 动作时间：三级电箱漏电保护器应具备快速动作的特点。
在发生漏电时，保护器应能够在短时间内切断电源，以防止漏电事故的进一步发展。
3. 灵敏度：三级电箱漏电保护器应具备较高的灵敏度，能够及时监测到微弱的漏电信号。
这样可以在漏电事故发生前就采取措施，避免事故的发生。
4. 可靠性：三级电箱漏电保护器应具备较高的可靠性，能够在长时间运行中保持正常工作。
同时，它还应具备一定的抗干扰能力，能够正常工作在复杂的电磁环境中。
5. 重复动作性能：三级电箱漏电保护器在动作后，应能够自动复位，并能够正常工作。
这样可以保证电器设备的正常供电，并及时发现漏电故障。
6. 耐压能力：三级电箱漏电保护器应具备较高的耐压能力，能够承受额定电压范围内的工作。
这样可以保证在电压波动较大的情况下，保护器能够正常工作，不会误动作或漏电保护失效。
7. 显示功能：三级电箱漏电保护器应具备显示功能，能够直观地显示当前的工作状态和漏电情况。
这样可以方便用户了解设备的运行情况，及时采取措施。
8. 安装和维护：三级电箱漏电保护器的安装和维护应简单方便。
在安装过程中，应遵循相关的安装规范，确保安装的牢固可靠。
在维护过程中，应定期检查保护器的工作状态，及时清除积尘和杂物，保证其正常工作。
三级电箱漏电保护器是一种非常重要的电器设备，它能够有效保护电路和电器设备的安全。
在选购和使用时，我们应根据实际需求，选择具备合适性能和功能的保护器，并注意安装和维护的规范，确保其正常工作，保护人身安全和电器设备的正常运行。
断路器有１Ｐ,２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。
1P就是切断一根导线;2P就是同时切断2根导线,一次类推. 极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时,最好用2P、4P1P+N：只在相线上装设保护器，动作时同时断开相线.2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护.漏电保护在电气安全领域尚属比较新的技术。
近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多,产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829—86）,该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的.自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能)。
而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小(一般为mA级)，当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作,切断电源.那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。
浅谈漏电保护器分级保护为了防止人身间接触电和电气火灾事故，在电气工程中漏电保护形式一般采用分级保护，其除正确地选用和整定配电线路的保护电器，使其可靠地切断故障线路外，更应选择分级保护间的级间配合。
根据人身触电时的安全保护要求和适应分级保护的需要，漏电保护器按其分断时间分类有快速型漏电保护装置、延时型漏电保护装置和反时限漏电保护装置，共三种基本型。
快速型漏电保护装置没有人为的延时，适用于单级保护或分级保护的末级保护。
用于直接接触保护时其漏电动作电流小于30mA，选用快速型漏电保护器。
延时漏电保护器加有人为的延时部件，适用于分级保护的首级保护，因此它只适用于间接接触保护，其漏电动作电流大于30mA。
反时限型漏电保护器是为了更好地配合电流／时间曲线而设计的产品，其特点是漏电电流越大，分断时间越短；漏电电流越小，分断时间越长。
其适用于直接接触保护，但目前我国没有进行推广。
现从以下两个方面进行分级保护的讨论：一、分级保护方式既要做好安全用电防护工作，减少触电死亡事故，又可提高电网供电的可靠性，这是对漏电保护提出的全面要求。
根据我国供电系统的实际状况，采用漏电切断分级保护方式是实现上述要求的根本途径，目前在低压电网中采用两极漏电保护方式是可行的、有效的。
1．系统的总保护或干线保护第一级保护为全网总保护或主干线保护，这一级保护用漏电断路器可装设在变压器出线处或装设于主干线的首端，其保护范围为低压电网的母线，干线，及其配电装置。
当上述电气设备出现单相接地故障时，漏电保护器立即动作，切断电源，防止人身间接触电事故，同时又作为分支线上漏电保护装置的后备保护。
2．分支保护或电路末端保护第二级保护为分支保护或电路末端保护。
这一级保护用漏电保护装置装设在分支电路或电路末端或装设在用电设备线路上。
其保护范围为一般用电设备。
这一级保护以防止直接接触触电为主要目的，而各自保护面积则较小，确保其他非故障支路不间断供电。
由上述两级保护构成了一个漏电分级保护网。
第一级保护扩大了漏电保护的覆盖面，提高了整个低压电网的安全水平，第二级保护对一些条件恶劣而触电危险性较高的场合可提供直接接触的补充保护，保证了非故障回路的供电可靠性，安全性。
二、分级保护的级间配合根据两级保护的目的要求和被保护电网的三相不平衡泄漏电流的实际情况，对两级漏电保护装置的动作电流和动作时间应当有选择性，以达到两级保护的协调配合。
1．选择各级的额定漏电动作电流第一级保护的目的是防止人身间接接触触电的事故和电气火灾，被保护电网覆盖面大，负载电流大，则三相不平衡泄漏电流也大。
因此这一级漏电保护装置的额定漏电动作电流应选取大一些，对100KVA以下的配电变压器或150A以下的干线可选用漏电动作电流为100mA~300 mA的漏电保护器；对100KVA以上的配电变压器总出线处或150A以上的干线可选用漏电动作电流为300mA~500mA的漏电保护器。
漏电保护器大于30mA但不大于1A属于中等灵敏型，大于1A属于低灵敏型。
第二级保护主要是用作直接接触的补充保护。
被保护电网覆盖面小，负载电流小，则线网的三相不平衡泄漏电流也小，因此，该级漏电保护器的额定漏电动作电流相应选取为30mA及以下的几个等级，其属于高灵敏型。
分级安装的漏电保护器动作特性，上下级的电流值一般可取3：1，以保证上下级间的选择性。
2.级间协调分级保护的级间协调应当保证第二级保护覆盖面中的分支发生漏电故障时，应使本级相应支路的漏电保护器动作，而不发生越级跳闸。
这是靠选定漏电保护器的动作时间来实现协调的而不能依靠漏电动作电流的不同来协调。
这是因为漏电故障电流的大小主要决定故障电流的情况，当漏电电流较大时，就会同时导致两级漏电保护器发生动作。
所以选用不同的动作时间才能实现两级的协调配合。
第二级漏电保护器应选用快速型，为防止人身电击伤害，在室内正常环境设置漏电保护器，其泄漏动作电流不大于30 mA，动作时间应不大于0．1S。
而第一级漏电保护器应选用延时型，为防止接地故障而引起的火灾而设置的漏电保护器动作电流宜为0．3-0．5A，动作时间为0．15-0．5S，一般上级的动作时间要比下一级漏电保护器的动作时间大0．2-0．3S，并为现场可调型。
只有根据保护对象不同，及其最大保护限度的要求，利用漏电保护器的分级保护，以谋求总体的配合，在经济合理，技术有效的基础上，确保供电的可靠性。
基于延时动作的漏电保护开关分级保护系统的设计与实现一、引言如果低压供电系统内的各级漏电保护开关没有采用分级保护技术，一旦出现漏电，多级漏电开关同时跳闸，会造成大面积停电，特别是电梯、塔吊、井下通风照明等重要设备，由于频繁停电很可能会导致事故的发生。
目前供电面积大并且绝缘老化的地方，已根本无法正常运行。
为了减少事故的发生，便于查找和排除故障，保障用电的安全性和可靠性，必须对原有的简单保护方式进行、改进。
对供电系统内的各级漏电保护开关采用分级保护技术己成为安全供电的必然趋势。
二、漏电保护的必要性1．当前我国低压供电系统普遍采用三相（A,B,C）一零（N）一地（PE）五线供电方式，零线的接地电阻要求必须≤4Ω，地线PE（也叫重复接地）的接地电阻要求必须10≤5Ω。
由于PE地线与千家万户的用电设备外壳连接，也和电梯、空调系统等公用设施外壳连接，所以相线难免会与用电设备外壳相连的地线PE碰撞，一旦发生碰撞，变压器中心接地处和保护重复接地电阻就形成分压，中心接地电阻越小，保护接地电阻越大，保护地线PE对地电压就越高。
2．参照图1举例说明。
A,B,C三相对N线的电压为220V，按照中心接地电阻为45Ω，重复保护接地PE的接地电阻为10Ω计算，如果C相和PE短路，则短路电流为：I = 220V/（10Ω+4Ω）=15.7A 零线N对地电压=224V X 「4Ω/（l0Ω+4Ω）」=62.9V 保护接地PE对地电压= 220V X［10Ω/（l0Ω+4Ω）］＝157.1V3．如果某一相线和保护接地PE发生碰撞，千家万户用电设备的外壳相对于地都会具有高达157.1V电压，必然会对终端用户的人身安全构成严重的威胁，如果此时有人洗澡，那后果可想而知，这就是漏电保护的必要性。
三、漏电开关实际运行情况1．有些低压供电系统内的各级漏电保护开关没有采用分级保护技术，总线路和分支线路漏电保护开关因本身造价高，漏电保护器的分断时间Tn能保证≤0.1s。
小型漏电保护器的分断时间Tn无法保证≤0.1s，这就造成了终端用户开关没有跳闸，总开关优先跳闸，从而造成大面积停电。
2．有些低压供电系统仅仅利用各级漏电保护开关的额定动作电流（I△n）的级差对系统进行分级保护，此项技术具有以下缺点：以终端保护和分支保护为例，虽然对末端和分支漏电保护开关的额定动作电流采用了级差保护措施，但是当终端用户因故障突然出现较大的漏电流（如某一用户的洗衣机的内部相线突然碰到外壳而产生较大的漏电流），且数值已达到了终端和分支保护开关的动作整定值，如果两级保护是同一个时间级差的话，那么这两级保护就会同时动作，其结果是：因某一用户故障造成整个分支线上的用户都停电，由此可见，仅仅对各级漏电保护开关采用额定动作电流（I△n）的级差保护技术也无法实现真正的分级保护。
3．有些低压供电系统仅仅利用各级漏电保护开关的额定动作时间（Tn）的级差对系统进行分级保护，以末端保护和分支保护为例，虽然采用时限分级技术，但是当多个终端用户出现缓变的漏电（由于绝缘老化，下雨天用户线路出现缓变的漏电等）而每个用户的漏电电流都小于终端漏电保护开关的动作电流整定值（30mA），如果分支保护开关的额定动作电流与末端保护开关的额定动作电流的级差太小，分支保护开关必然会频繁跳闸，从而造成大面积的频繁停电。
由此可见，仅仅对各级漏电保护开关采用时限分级技术也无法实现真正的分级保护，所以，分级保护应既要充分考虑各级漏电保护开关的额定动作电流级差配合间题，又要同时考虑各级漏电保护开关的动作延时整定值的配合问题。
4．漏电保护大面积使用所带来的其它问题：供电面积大，绝缘老化的地方，已经根本无法正常运行，据大量调查，为了保证正常供电，许多用户把漏电保护总开关和分级开关的跳闸线圈全部断开，安全检查时临时恢复，过后又断开。
5．结论实践证明，现有低压供电系统所采用的漏电保护模式已不能适应目前用电的需求，这是低压供电系统中存在的不可回避的大问题。
四、低压供电分级保护系统的设计与实现（一）分级保护的目的和意义实行分级保护的主要目的是从人身安全、用电设备安全和供电可靠性等角度出发，既要起到保护的作用，又要使因停电造成的事故范围最小。
（二）低压供电系统分级保护技术的基本原理采用分级保护技术，就可实现系统运行安全、供电可靠、保护准确。
分级保护技术就是对低压供电系统内的各级漏电保护开关的额定动作电流和额定动作时间采用级差保护的方式，利用各级漏电保护开关的额定动作电流和额定动作时间的级差就可实现系统的分级保护。
因此，在分级保护配置中，相邻保护器在额定动作电流和额定动作时间上必须有级差，这样才能正确分级，从而保证低压供电系统安全可靠运行。
分级保护时，各级选用的保护范围应相互配合，保证在末端发生漏电故障或人身触电事故时，漏电保护器不越级动作；同时要求，当下级保护器发生故障时，上级保护器动作，补救下级失灵的意外情况。
末端保护是对人身触电的主要保护。
因此，要求选择灵敏度高，分断时间短的漏电保护开关（如果该保护开关具有过流和短路保护则更好）。
分支保护的目的主要是防止分支线路（包括进户线）发生断线、接地等故障造成的设备事故及人身间接触电。
因为分支保护的保护范围比末端保护的范围要大得多，所以该级保护的额定动作电流、动作时间应比末级保护大一个级差。
一般选择时，其额定动作电流大于被保护线路的最大不平衡漏电流的两倍以上，同时该额定动作电流也应是末级保护动作电流的两倍以上。
总保护主要是防止主干线路、分支线路发生断线、接地等故障造成的设备事故及人身间接触电。
与分支保护相似，该级保护的额定动作电流、动作时间应比分支保护大一个级差。
一般选择时，其额定动作电流大于被保护线路的最大不平衡漏电流的两倍以上，同时该额定动作电流也应是分支保护动作电流的两倍以上；额定动作时间也与末级保护有一个级差。
图2为五级保护系统，漏电总开关的额定漏电动作电流I△n = 400～500mA，漏电保护器的分断时间Tn≤2.0s;第二级分路开关的额定漏电动作电流I△n=300～400mA，漏电保护器的分断时间Tn≤1.5s；第三级分路开关的额定漏电动作电流I△n=200～300mA，漏电保护器的分断时间Tn≤1.0s；第四级分路开关的额定漏电动作电流I△n= 60～100mA，漏电保护器的分断时间Tn≤0.5s；通过电缆到第五级终端用户漏电保护开关的额定漏电动作电流I△n≤30mA，漏电保护器的分断时间Tn≤O.1s。
