电流型漏电保护器的分类

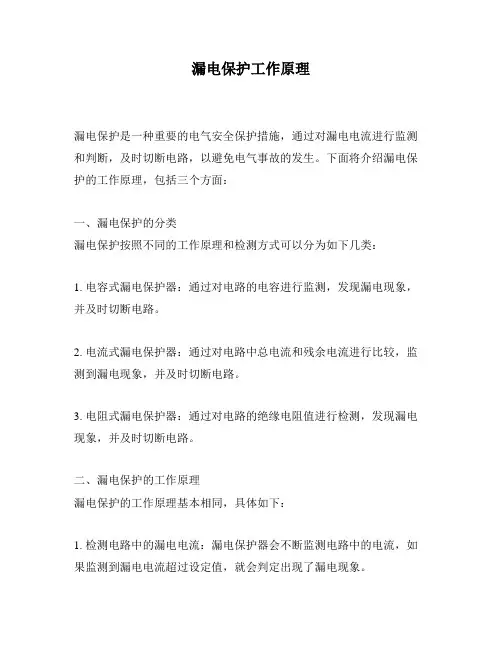

漏电保护工作原理
漏电保护是一种重要的电气安全保护措施，通过对漏电电流进行监测和判断，及时切断电路，以避免电气事故的发生。

下面将介绍漏电保护的工作原理，包括三个方面：
一、漏电保护的分类
漏电保护按照不同的工作原理和检测方式可以分为如下几类：
1. 电容式漏电保护器：通过对电路的电容进行监测，发现漏电现象，并及时切断电路。

2. 电流式漏电保护器：通过对电路中总电流和残余电流进行比较，监测到漏电现象，并及时切断电路。

3. 电阻式漏电保护器：通过对电路的绝缘电阻值进行检测，发现漏电现象，并及时切断电路。

二、漏电保护的工作原理
漏电保护的工作原理基本相同，具体如下：
1. 检测电路中的漏电电流：漏电保护器会不断监测电路中的电流，如果监测到漏电电流超过设定值，就会判定出现了漏电现象。

2. 判断漏电类型：漏电保护器能够判断漏电是直接漏电或间接漏电，
如果是间接漏电，还能确定漏电电阻值是否合格。

3. 切断电路：漏电保护器能够根据检测到的漏电情况，自动切断电路，有效避免漏电事故的发生。

三、漏电保护的应用场合
漏电保护器在生活和工业中的应用广泛，包括以下几个方面：
1. 家庭：漏电保护器可用于家庭电气安全装置中，如电路开关、插座等。

2. 工业：漏电保护器可用于工业设备的配电系统中，确保工业生产过
程的安全。

3. 公共场所：漏电保护器也可用于公共场所，如公共交通、医院、学
校等，保障人们的生命安全。

总之，漏电保护是一项重要的电气安全措施，其工作原理包括检测电
路中的漏电电流、判断漏电类型和切断电路等环节，可应用于家庭、
工业和公共场所等领域。

漏电保护器分类按保护器的功能与结构分类漏电继电器：结构简单，仅由零序电流互感器和继电器两部分组成，能够完成对漏电电流的检测和对线路的执行保护功能。

漏电开关：安装在绝缘外壳内，由零序电流互感器、主开关和脱扣器三部分构成，具有手动控制和漏电保护的功能。

漏电断路器：是在断路器上加装漏电保护部分的组合式电器，能够有效的对漏电故障和过载现象进行保护。

漏电保护插座：有两种形式的漏电保护插座，一种由漏电断路器与插座组合而成，另一种由漏电开关和插座组合而成。

(2)按动作方式分类电磁式漏电保护器：中间环节为电磁结构，不需要为放大电路和为电子电路供电的辅助电源。

电子式漏电保护器：电子器件组成的电子电路构成了漏电保护器的中间环节，漏电电流需经过放大电路放大后再激励漏电脱扣器（断路器）动作，需要辅助电源。

(3)按安装方式分类基于 DSP 的 A型漏电保护器的设计固定安装/固定接线式漏电保护器：能够以固定的接线方式安装在固定地方。

可移动式漏电保护器：通过可移动电缆可以方便地将漏电保护器移动到工作场所。

(4)按照主开关级数与电流回路分类单极二线漏电保护器二极漏电保护器二极三线漏电保护器三极漏电保护器三极四线漏电保护器四极漏电保护器 (5)按动作电流值分类高灵敏度漏电保护器：额定动作电流较小（30mA），可用作直接触电的补充保护及间接触电保护。

中灵敏度漏电保护器：漏电额定动作电流值为30mA～1000mA，用作间接接触保护或用来防止接地短路故障及电气火灾事故的发生。

低灵敏度漏电保护器：漏电额定动作电流较大（1000mA），用作间接接触保护或用来防止接地短路故障及电气火灾事故的发生。

(6)按动作时间分类瞬时型：保护器动作快速，动作时间小于0、2s。

延时型漏电保护器：通过在控制电路中增加一定的延时电路以实现漏电保护器动作时间的延时功能，延时极差一般为 0、2s。

反时限漏电保护器：漏电电流的值越大则保护器的动作时间越小。

为了保障供电的可靠性，电子式漏电保护器大多具有反延时的特性。

电流互感器型漏电保护装置分()三种。

【实用版】
目录
1.电流互感器和漏电保护器的主要区别
2.电流互感器的分类
3.漏电保护器的分类和功能
4.电流互感器型漏电保护装置的三种类型
正文
电流互感器和漏电保护器是两种不同的电气保护设备，它们在功能和应用上有很大的区别。

电流互感器是一种将大电流按一定比例变为小电流的设备，主要用于测量和保护电路。

它将二次系统与高压隔离，保证了人身和设备的安全，同时简化了仪表和继电器的制造，提高了经济效益。

值得注意的是，电流互感器二次不允许开路工作。

漏电保护器，也叫漏电保护开关，是一种检测电路中进项和出项电流的设备。

如果出现电流不稳定或不一致，超过它的预设范围，它会在短时间内跳闸、断电，以保护人和财产。

漏电保护器必须人工调整后才能恢复通电。

电流互感器分为过负荷保护电流互感器、差动保护电流互感器和接地保护电流互感器（零序电流互感器）。

过负荷保护电流互感器主要用于过负荷保护，差动保护电流互感器主要用于差动保护，接地保护电流互感器主要用于接地保护。

漏电保护器分为电压型、零序电流型和泄露电流型。

电压型漏电保护器检测信号为漏电电压（壳体对地电压），零序电流型漏电保护器检测信号为零序电流，泄露电流型漏电保护器检测信号为泄露电流。

电流互感器型漏电保护装置分为三种类型：过负荷保护型、差动保护型和接地保护型。

漏电保护原理1、漏电保护器的工作原理(1)漏电保护器在反应触电方面具有高灵敏性和快速性，而且只反应系统的剩余电流。

我们知道，正常运行时，系统的剩余电流几乎为零或其值甚小，故漏电保护器动作值可以整定的很小(一般为mA级，最低可整定到6mA)。

在系统发生接地故障(如人员触电、设备绝缘损坏碰壳接地等)，则出现较大剩余电流，漏电保护器能可靠地动作切断电源。

(2)图1为最常用的电流型漏电保护器的基本电气原理图，图中LH为剩余电流继电器，其环状铁芯由高导磁率的坡莫合金或非晶态合金制成，其上绕有二次侧线圈，电源线L1、L2、L3及零线N从LH中穿过，构成其一次侧线圈。

LH的作用是反映漏电电流信号的，故构成整个装置的检测部分；用于测量放大漏电电流信号的，构成装置的比较，控制部分；JC为交流接触器，构成装置的执行部分，其作用是执行动作命令的。

漏电保护装置一般都是由这三部分组成的。

在正常情况下，漏电保护装置所控制的电路中没有人身触电及漏电等接地故障时，各项电流的相量和等于零，即：Ia+Ib+Ic=0同时各相电流在LH铁芯中产生的磁通向量和也等于零，即：Φa+Φb+Φc=0这样在LH的二次回路中就没有感应电势输出，漏电装置不动作。

当电路中发生触电或漏电故障，回路中有漏电电流流过，这时穿过LH的三相电流相量和不等于零，其相量和为：Ia+Ib+Ic=IΔ其中IΔ为漏电电流，因而LH中的磁通相量和也不等于零，即Φa+Φb+Φc=ΦΔ这样在LH的二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护装置的预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

2、触电保护器故障分析查找根据安装漏电保护器的实际经验，漏电保护器除了因为人身触电而动作外，更大量的是由于接地漏电而动作，对于接地漏电所构成的动作，必须及时查明故障点，排除故障后才能使漏电保护装置再投入。

漏电保护器动作后，可按图2顺序查找：3、应注意的几个问题(1)在农村或工厂配电室的第一级漏电保护装置的动作电流可选的较大。

中华人民共和国国家标准漏电电流动作保护器 (剩余电流动作保护器 )Residual current operated protective devices国家标准局 1986-09-03 发布1 引言 本标准规定的漏电电流动作保护器 ( 以下简称漏电保护器 ) 主要是用来对有致命危险的 人身触电进行保护。

漏电保护器的功能是提供间接接触保护。

额定漏电动作电流不超过 30mA 的漏电保护器， 在其他保护措施失效时， 可作为直接接 触的补充保护，但不能作为唯一的直接接触保护。

1.1 适用范围 本标准适用于交流 50Hz 、额定电压至 380V 、额定电流至 250A 的漏电保护器。

1.2 主要目的 制定本标准的主要目的在于规定：a. 漏电保护器的特性；b. 正常工作条件；c. 漏电保护器的结构和性能要求；d. 验证特性和性能要求的试验与规则；e. 漏电保护器的标志、包装、运输、贮存的要求。

1.3 本标准与其他标准的关系 1.3.1 本标准和国内标准的关系本标准符合 GB 1497—85《低压电器基本标准》 。

1.3.2 本标准和国际标准的关系本标准参照采用 IEC755(1983) 《剩余电流动作保护装置的一般要求》(指导性文件 )。

2 名词术语 除本标准补充规定的名词术语外，其余应符合有关国家标准规定。

本标准用的“电流” 和“电压”，除另有规定外，均为有效值。

2.1 间接接触 (indirect contact) 人或家畜与故障情况下变为带电的外露导电部分的接触。

2.2 直接接触 ( direct contact) 人或家畜与带电部分的接触。

2.3 漏电电流 (residual current) 通过漏电保护器主回路电流的矢量和。

2.4 漏电电流动作保护器 (剩余电流动作保护器 )(residual current operated protective device) 在规定条件下， 当漏电电流达到或超过给定值时能自动断开电路的机械开电器或组合电 器。

《装备维修技术》2021年第11期漏电保护器的分类选用原则需安装场合及误动作与拒动作原因于铠凡（中原油田天然气处理厂，河南 濮阳 457162）摘 要：漏电保护器的选用原则，在何种场合安装，漏电保护器误动作与据动作的原因。

关键词：漏电保护器选用原则；安装 ；误动作与据动作漏电保护开关是在规定条件下，当漏电电流达到或超过给定值时，能自动断开电路的机械开关电器或组合电器。

在电气设备正常运行时，所保护线路的电流矢量和等于零，当线路或电气设备绝缘损坏而发生漏电时，所保护线路的电流矢量和不等于零，经高灵敏度零序电流互感器检出，通过放大器放大，驱动开关的脱扣器，使所保护线路断开电源。

1.电子式电流型漏电保护器1.1电子式的电流型漏电保护开关具有漏电电流小、动作灵敏、抗干扰性好、耐高低温、性能稳定、保护功能多、安装使用简便等优点，还兼有许多保护功能。

1.1.1 漏电保护功能（IΔn为额定漏电电流动作值）漏电保护有直接保护和间接保护之分。

（1） IΔn≤30mA的，可用于人身的直接保护，动作时间＜0.1s，也就是通常所讲的第三级（最下一级）保护。

（2） IΔn＞30mA的为间接保护，其动作时间＜0.2s，一般是IΔn＞100mA的做分支线路二级保护用，把IΔn＞300mA的做总开关一级保护用。

1.1.2过流保护功能当主回路的工作电流超出额定电流1.30倍时或短路电流达到额定电流10倍时，漏电保护开关均可动作，以保证电气设备的安全。

1.1.3漏电保护监控功能漏电保护开关具有监视和切除一相接地故障，防止因漏电而引起电气火灾事故的功能。

1.1.4过电压保护功能当发生变压器零线断线或高压线搭在低压线上事故时，具有过电压保护功能的漏电保护开关能可接地动作，以保障电器设备安然无损。

1.1.5故障线路电压降至50V时的漏电保护功能依据GB6829-95标准，作为直接保护用IΔn≤30mA的漏电保护开关，必须具有故障线路电压降到50V出现和发生≤30mA漏电电流时，漏电保护开关能正常动作的保护功能，有效地杜绝出现故障电压时漏电保护开关丧失保护能力的现象。

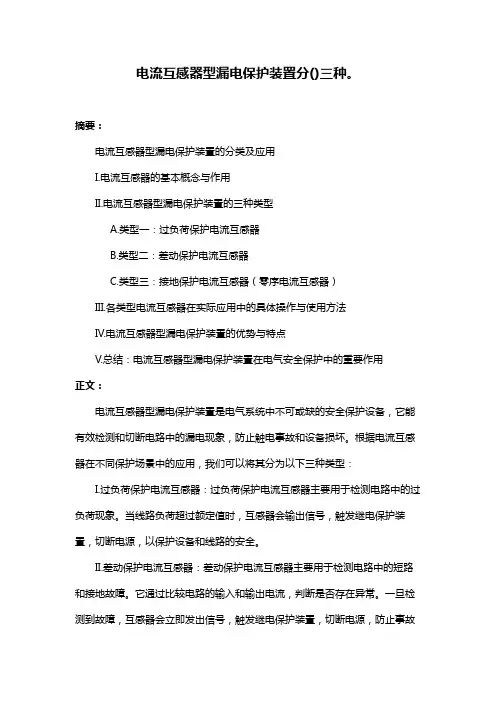

电流互感器型漏电保护装置分()三种。

摘要：电流互感器型漏电保护装置的分类及应用I.电流互感器的基本概念与作用II.电流互感器型漏电保护装置的三种类型A.类型一：过负荷保护电流互感器B.类型二：差动保护电流互感器C.类型三：接地保护电流互感器（零序电流互感器）III.各类型电流互感器在实际应用中的具体操作与使用方法IV.电流互感器型漏电保护装置的优势与特点V.总结：电流互感器型漏电保护装置在电气安全保护中的重要作用正文：电流互感器型漏电保护装置是电气系统中不可或缺的安全保护设备，它能有效检测和切断电路中的漏电现象，防止触电事故和设备损坏。

根据电流互感器在不同保护场景中的应用，我们可以将其分为以下三种类型：I.过负荷保护电流互感器：过负荷保护电流互感器主要用于检测电路中的过负荷现象。

当线路负荷超过额定值时，互感器会输出信号，触发继电保护装置，切断电源，以保护设备和线路的安全。

II.差动保护电流互感器：差动保护电流互感器主要用于检测电路中的短路和接地故障。

它通过比较电路的输入和输出电流，判断是否存在异常。

一旦检测到故障，互感器会立即发出信号，触发继电保护装置，切断电源，防止事故扩大。

III.接地保护电流互感器（零序电流互感器）：接地保护电流互感器主要用于检测电路中的接地故障。

当电路出现接地故障时，互感器会检测到零序电流异常，并输出信号，触发继电保护装置，切断电源，保障人身和设备安全。

在实际应用中，电流互感器型漏电保护装置的操作和用法如下：1.按照电路的特性和保护需求，选择合适的电流互感器类型。

2.正确安装电流互感器，注意二次侧的接线和绝缘。

3.配合继电保护装置，设定合适的动作电流和动作时间，确保及时切断电源。

4.定期检查和维护电流互感器，确保其正常工作。

电流互感器型漏电保护装置的优势和特点包括：1.灵敏度高，能检测到微小的漏电信号。

2.动作速度快，能在瞬间切断电源，防止事故扩大。

3.结构紧凑，安装方便，维护简单。

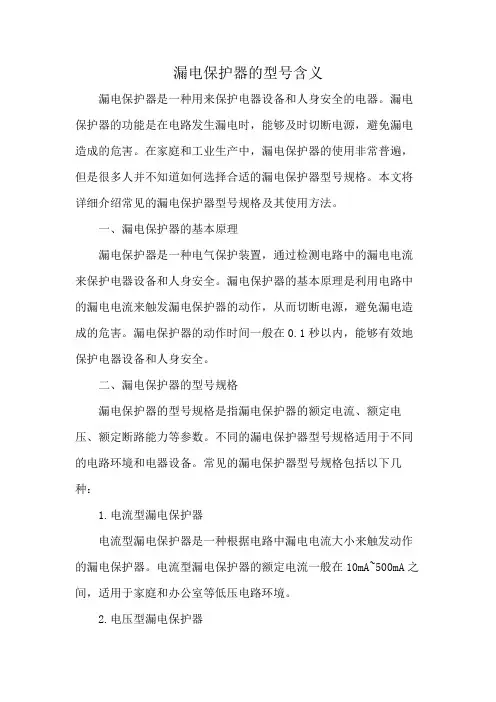

漏电保护器的型号含义漏电保护器是一种用来保护电器设备和人身安全的电器。

漏电保护器的功能是在电路发生漏电时，能够及时切断电源，避免漏电造成的危害。

在家庭和工业生产中，漏电保护器的使用非常普遍，但是很多人并不知道如何选择合适的漏电保护器型号规格。

本文将详细介绍常见的漏电保护器型号规格及其使用方法。

一、漏电保护器的基本原理漏电保护器是一种电气保护装置，通过检测电路中的漏电电流来保护电器设备和人身安全。

漏电保护器的基本原理是利用电路中的漏电电流来触发漏电保护器的动作，从而切断电源，避免漏电造成的危害。

漏电保护器的动作时间一般在0.1秒以内，能够有效地保护电器设备和人身安全。

二、漏电保护器的型号规格漏电保护器的型号规格是指漏电保护器的额定电流、额定电压、额定断路能力等参数。

不同的漏电保护器型号规格适用于不同的电路环境和电器设备。

常见的漏电保护器型号规格包括以下几种：1.电流型漏电保护器电流型漏电保护器是一种根据电路中漏电电流大小来触发动作的漏电保护器。

电流型漏电保护器的额定电流一般在10mA~500mA之间，适用于家庭和办公室等低压电路环境。

2.电压型漏电保护器电压型漏电保护器是一种根据电路中漏电电压大小来触发动作的漏电保护器。

电压型漏电保护器的额定电压一般在220V~380V之间，适用于工业生产和大型建筑等高压电路环境。

3.带过载保护的漏电保护器带过载保护的漏电保护器是一种可以同时保护电路过载和漏电的电器保护装置。

带过载保护的漏电保护器的额定断路能力一般在6kA~10kA之间，可以有效地保护电器设备和人身安全。

三、如何选择合适的漏电保护器型号规格选择合适的漏电保护器型号规格需要考虑以下几个因素：1.电路环境不同的电路环境需要选择不同的漏电保护器型号规格。

家庭和办公室等低压电路环境一般选择电流型漏电保护器，而工业生产和大型建筑等高压电路环境一般选择电压型漏电保护器。

2.电器设备不同的电器设备需要选择不同的漏电保护器型号规格。

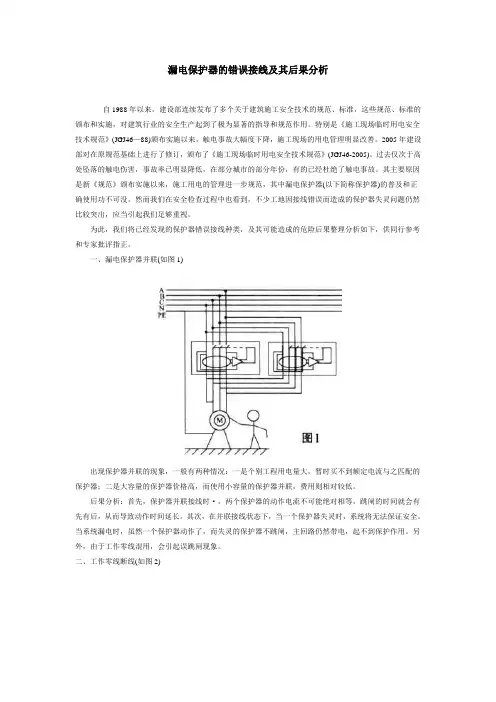

漏电保护器的错误接线及其后果分析自1988年以来，建设部连续发布了多个关于建筑施工安全技术的规范、标准，这些规范、标准的颁布和实施，对建筑行业的安全生产起到了极为显著的指导和规范作用。

特别是《施工现场临时用电安全技术规范》(JGJ46—88)颁布实施以来，触电事故大幅度下降，施工现场的用电管理明显改善。

2005年建设部对在原规范基础上进行了修订，颁布了《施工现场临时用电安全技术规范》(JGJ46-2005)。

过去仅次于高处坠落的触电伤害，事故率已明显降低，在部分城市的部分年份，有的已经杜绝了触电事故。

其主要原因是新《规范》颁布实施以来，施工用电的管理进一步规范，其中漏电保护器(以下简称保护器)的普及和正确使用功不可没。

然而我们在安全检查过程中也看到，不少工地因接线错误而造成的保护器失灵问题仍然比较突出，应当引起我们足够重视。

为此，我们将已经发现的保护器错误接线种类，及其可能造成的危险后果整理分析如下，供同行参考和专家批评指正。

一、漏电保护器并联(如图1)出现保护器并联的现象，一般有两种情况：一是个别工程用电量大，暂时买不到额定电流与之匹配的保护器；二是大容量的保护器价格高，而使用小容量的保护器并联，费用则相对较低。

后果分析：首先，保护器并联接线时·，两个保护器的动作电流不可能绝对相等，跳闸的时间就会有先有后，从而导致动作时间延长。

其次，在并联接线状态下，当一个保护器失灵时，系统将无法保证安全。

当系统漏电时，虽然一个保护器动作了，而失灵的保护器不跳闸，主回路仍然带电，起不到保护作用。

另外，由于工作零线混用，会引起误跳闸现象。

二、工作零线断线(如图2)这是一种比较危险的现象。

当工作零线在电源侧断线时，保护器的负荷侧零线将会带电。

一是因为220V 的电源会通过放大器的电源串到零线上使零线带电；二是如果保护器带有单相负荷，电源会通过负载串到零线上，对用电人员造成人身伤害。

三是由于零线断线，放大器无工作电源，当回路发生漏电时，无法跳闸。

漏电保护器的原理、分类及选用原则漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要用于防止由于电气设备和电气线路漏电引起的触电事故。

防止用电过程中的单相触电事故，还可以及时切断电气设备运行中的单相接地故障，防止因漏电引起的电气火灾等。

近几十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB/T 6829-2017），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面也做出了明确的规定。

一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。

自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。

而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。

由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。

目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。

电流型漏电保护器是以电路中零序电流的一部分（通常称为残余电流）作为动作信号，且多以电子元件作为中间机构，灵敏度高，功能齐全，因此这种保护装置得到越来越广泛的应用。

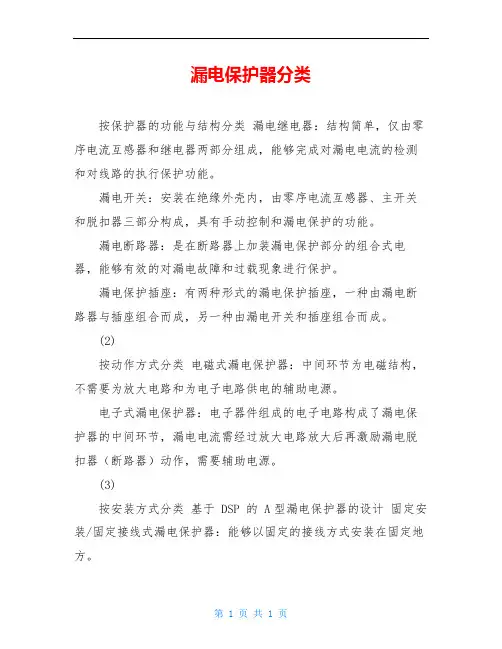

漏电保护器的分类(1) 按保护器的功能与结构分类漏电继电器：结构简单，仅由零序电流互感器和继电器两部分组成，能够完成对漏电电流的检测和对线路的执行保护功能。

漏电开关：安装在绝缘外壳内，由零序电流互感器、主开关和脱扣器三部分构成，具有手动控制和漏电保护的功能。

漏电断路器：是在断路器上加装漏电保护部分的组合式电器，能够有效的对漏电故障和过载现象进行保护。

漏电保护插座：有两种形式的漏电保护插座，一种由漏电断路器与插座组合而成，另一种由漏电开关和插座组合而成。

(2) 按动作方式分类电磁式漏电保护器：中间环节为电磁结构，不需要为放大电路和为电子电路供电的辅助电源。

电子式漏电保护器：电子器件组成的电子电路构成了漏电保护器的中间环节，漏电电流需经过放大电路放大后再激励漏电脱扣器(断路器)动作，需要辅助电源。

(3)按安装方式分类基于DSP 的A 型漏电保护器的设计固定安装/ 固定接线式漏电保护器：能够以固定的接线方式安装在固定地方。

可移动式漏电保护器：通过可移动电缆可以方便地将漏电保护器移动到工作场所。

(4)按照主开关级数与电流回路分类单极二线漏电保护器二极漏电保护器二极三线漏电保护器三极漏电保护器三极四线漏电保护器四极漏电保护器(5)按动作电流值分类高灵敏度漏电保护器：额定动作电流较小 (30mA )，可用作直接触电的补充保护及间接触电保护。

中灵敏度漏电保护器：漏电额定动作电流值为30mA〜1000mA，用作间接接触保护或用来防止接地短路故障及电气火灾事故的发生。

低灵敏度漏电保护器：漏电额定动作电流较大 (1000mA)，用作间接接触保护或用来防止接地短路故障及电气火灾事故的发生。

(6)按动作时间分类瞬时型：保护器动作快速，动作时间小于0.2s。

延时型漏电保护器：通过在控制电路中增加一定的延时电路以实现漏电保护器动作时间的延时功能，延时极差一般为0.2s。

反时限漏电保护器：漏电电流的值越大则保护器的动作时间越小。

12高级化工《安全用电》第四套复习题出题人：陈玉江出题范围：第2.6---2.9一、填空1、漏电保护装置的额定电压、额定电流，分断能力等性能指标应与线路条件相适应。

2、通过合理，有效的手段将雷电电流的能量尽可能的引入到大地的防护是雷击防护。

一个完整的防雷系统包括两个方面直接雷击的防护和感应雷击的防护。

3、一般直接动作式电流型漏电保护器均为电磁式保护器，间接动作式电流型漏电保护器均为电子式保护器4、常用的内部过电压的防护措施有击穿保险器和过电压保护器。

5、按动作结构分，电流型漏电保护器可分为直接动作式和间接动作式。

6、避雷装置均有接闪器、引下线和接地装置三部分构成。

7、静电现象是一种常见的带电，现象，是在宏观范围内暂时失去平衡的相对静止的正电荷，和负电荷。

8、静电中和器又叫静电消除器，静电中和器是能产生电子和离子的装置。

9、高压下切断电源应先操作断路器，而不应该先操作隔离开关切断电源：低压下切断电源应先操作电磁启动器，而不应该先操作刀开关切断电源，以免引起孤光短路。

10、失火后能及时补救而未成灾，这种失火叫火警。

11、发生电气火灾，应立即切断电源，然后灭火。

12、漏电保护器根据原理将其分为电压型、电流型和脉冲型三种类型。

13、过载是指电气设备或导线的功率和电流超过了其额定值二、选择1. .在浴室，游泳池.隧道等场所所用于防止人身触电事故的漏电保护装置的额定动作电流时（ D ）mAA: 100 B: 50C: 30 D: 102.（A）不得接入漏电保护装置。

A：保护线B：底线C：中性线D：零线3..当三相电源负载侧有漏电或触电事故，三相电流的向量和不等于零时，脱扣器线圈的电流衔铁动作使主开关断开，切除故障电路的漏电保护期是（B）漏电保护器。

A：电压型B：电流型C：脉冲型Ｄ：组合型4. 当人体触及带电体时，漏电保护装置能在（A）s内切断电源，从而减轻电流对人体的伤害程度A：0.1 B：1 C：10 D：605.用小截面圆钢或扁钢做成的，装设在建筑物易遭雷击部位，如屋脊，山墙，通风管道及平屋顶的边沿等地方的避雷装置是( C)A：避雷针B：避雷网C：避雷带D：避雷器6.避雷针应尽可能采用独立的接地装置，接地电阻一般不得大于（B）ΩA：4 B：10C：15 D：307.在雷雨天气里使用手机，尤其在空旷的环境中会引发（ A ）A：感应雷B:直击雷C：雷电波Ｄ：爆炸8.再一次家庭电气短路造成的失火中，因及时发现并补救，个人烧毁财务，直接损失折款约为45元，则其属于（A ）A：火警B：火灾C：重大火灾D：特大火灾9.使用时要将筒身颠倒过来，使其中的碳酸氢钠与硫酸两溶液混合后发生化学反应，产生二氧化碳气体泡沫，并由喷嘴喷出，此类灭火器（A）A：泡沫灭火器B：二氧化碳灭火器C：干粉灭火器D：1211手提式灭火器10.在有爆炸和火灾危险的场所，为了防止人体受静电的伤害应穿（D）A：丝绸制作的服装B：晴纶制作的服装C：尼龙制作的服装D：纯棉制作的服装三、判断1．漏电保护器的主要作用是防止电气火灾，在某些情况下能起到防止人身触电的作用。

电流动作型漏电保护器的主要参数1. 介绍电流动作型漏电保护器（RCD）是一种用于检测和保护电气设备和人员安全的重要装置。

它能够监测电路中的漏电情况，并在检测到漏电时迅速切断电源，以防止触电事故的发生。

本文将详细介绍电流动作型漏电保护器的主要参数。

2. 主要参数2.1 额定漏电动作时间（I△n）额定漏电动作时间是指在额定工作条件下，漏电保护器从检测到漏电到切断供电的时间。

根据国际标准，额定漏电动作时间通常为30毫秒、100毫秒或300毫秒。

2.2 额定工作电压（Ue）额定工作电压是指漏电保护器能够正常工作的最高工作电压。

通常情况下，额定工作电压为230V、400V或690V。

2.3 额定频率（f）额定频率是指漏电保护器设计用于工作的标准频率。

在大多数国家，标准频率为50Hz或60Hz。

2.4 额定电流（In）额定电流是指漏电保护器能够正常工作的额定电流范围。

根据不同的应用需求，额定电流通常有10mA、30mA、100mA、300mA等多种选择。

2.5 动作特性动作特性是指漏电保护器在不同漏电电流下的动作情况。

根据国际标准，漏电保护器的动作特性分为四类：A型、AC型、F型和B型。

•A型：适用于对人身安全要求较高的场所，如住宅区、商业区等。

其动作电流一般为30mA。

•AC型：适用于对人身安全要求较高但存在一定量的谐波干扰的场所，如工业区、大型商场等。

其动作电流一般为30mA。

•F型：适用于对设备和设施安全要求较高的场所，如医院、实验室等。

其动作电流一般为10mA。

•B型：适用于对设备和设施安全要求极高的场所，如核电站等。

其动作电流范围较广。

2.6 隔离开关功能隔离开关功能是指漏电保护器在动作时能否切断漏电回路的功能。

一些高级漏电保护器具有隔离开关功能，可以在动作时同时切断漏电回路，以提高安全性。

2.7 防护等级（IP等级）防护等级是指漏电保护器的外壳对固体物体和水的防护能力。

常见的防护等级有IP20、IP40、IP65等。

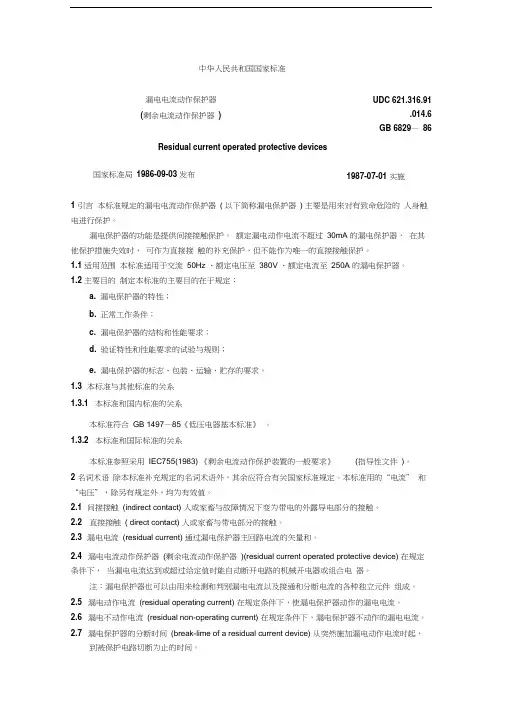

中华人民共和国国家标准operated protective devices国家标准局 1986-09-03 发布1 引言 本标准规定的漏电电流动作保护器( 以下简称漏电保护器 ) 主要是用来对有致命危险的人身触电进行保护。

漏电保护器的功能是提供间接接触保护。

额定漏电动作电流不超过 30mA 的漏电保护器， 在其他保护措施失效时， 可作为直接接 触的补充保护，但不能作为唯一的直接接触保护。

1.1 适用范围 本标准适用于交流 50Hz 、额定电压至 380V 、额定电流至 250A 的漏电保护器。

1.2 主要目的 制定本标准的主要目的在于规定：a. 漏电保护器的特性；b. 正常工作条件；c •漏电保护器的结构和性能要求；d.验证特性和性能要求的试验与规则； e 漏电保护器的标志、包装、运输、贮存的要求。

1.3 本标准与其他标准的关系 1.3.1 本标准和国内标准的关系本标准符合 GB 1497—85《低压电器基本标准》 。

1.3.2 本标准和国际标准的关系本标准参照采用 IEC755(1983) 《剩余电流动作保护装置的一般要求》(指导性文件 )。

2 名词术语 除本标准补充规定的名词术语外，其余应符合有关国家标准规定。

本标准用的“电流” 和“电压”，除另有规定外，均为有效值。

2.1 间接接触 (indirect contact) 人或家畜与故障情况下变为带电的外露导电部分的接触。

2.2 直接接触 ( direct contact) 人或家畜与带电部分的接触。

2.3 漏电电流 (residual current) 通过漏电保护器主回路电流的矢量和。

2.4 漏电电流动作保护器 (剩余电流动作保护器 )(residual current operated protective device) 在规定条件下，当漏电电流达到或超过给定值时能自动断开电路的机械开电器或组合电 器。

注：漏电保护器也可以由用来检测和判别漏电电流以及接通和分断电流的各种独立元件 组成。

漏电保护装置的分类漏电爱护装置的种类许多，可以根据不同的方式分类。

1.按漏电爱护装置中间环节的结构特点分类（1）电磁式漏电爱护装置其中间环节为电磁元件，有电磁脱扣器和灵敏继电器两种型式。

电磁式漏电爱护装置因全部采纳电磁元件，使得其耐过电流和过电压冲击的力量较强；由于没有电子放大环节而无需帮助电源，当主电路缺相时仍能起漏电爱护作用。

但其不足之处是灵敏度不高，额定漏电动作电流一般只能设计到40 ～50mA，且制造工艺简单，价格较高。

（2）电子式漏电爱护装置其中间环节使用了由电子元件构成的电子电路，有的是分立元件电路，也有的是集成电路。

中间环节的电子电路用来对漏电信号进行放大、处理和比较。

它的主要优点是灵敏度高，其额定漏电动作电流不难设计到6mA；动作电流整定误差小，动作精确；简单取得动作延时，动作电流和动作时间简单调整，便于实现分级爱护；利用电子器件的机动性，简单设计出多功能的爱护器；对各元件的要求不高，工艺制作比较简洁。

但其不足之处是应用元件较多，牢靠性较低；电子元件承受冲击力量较弱，抗过电流和过电压的力量较差；当主电路缺相时，电子式漏电爱护装置可能失去帮助电源而丢失爱护功能。

2.按结构特征分类（1）开关型漏电爱护装置它是一种将零序电流互感器、中间环节和主开关组合安装在同一机壳内的开关电器，通常称为漏电开关或漏电断路器。

其特点是：当检测到触电、漏电后，爱护器本身即可直接切断被爱护主电路的供电电源。

这种爱护器有的还兼有短路爱护及过载爱护功能。

（2）组合型漏电爱护装置它是一种由漏电继电器和主开关通过电气连接组合而成的漏电爱护装置。

当发生触电、漏电故障时，由漏电继电器进行信号检测、处理和比较，通过其脱扣器或继电器动作，发出报警信号；也可通过掌握触点去操作主开关切断供电电源。

漏电继电器本身不具备直接断开主电路的功能。

3.按安装方式分类（1）固定位置安装、固定接线方式的漏电爱护装置（略）。

（2）带有电缆的可移动使用的漏电爱护装置（略）。
