漏电保护器分级保护

漏电保护规范漏电保护是一种电气安全措施，旨在减少漏电事故的发生，保护人身安全和电气设备的正常运行。

漏电保护规范是为了确保漏电保护措施在电气系统中得到正确应用和使用。

本文将介绍漏电保护规范的基本要求、常见的漏电保护装置以及漏电保护的测试和检查。

1. 漏电保护规范的基本要求漏电保护规范主要有以下基本要求：1.1 保护等级：根据电气设备的使用环境和特性，需要确定合适的保护等级。

常见的保护等级包括A类、B类和C类。

A类适用于对人的保护要求最高的场所，B类适用于中等保护要求的场所，C类适用于仅对设备提供保护的场所。

1.2 动作时间：漏电保护装置在检测到漏电时需要及时切断电流，以防止漏电事故的发生。

动作时间要求通常根据不同的应用场所和设备的安全要求进行确定。

1.3 装置类型：根据不同的应用场所和需求，选择合适的漏电保护装置类型，包括漏电断路器、漏电保护插座等。

漏电保护装置需要符合相关的国家标准和规定。

2. 常见的漏电保护装置2.1 漏电断路器：漏电断路器是一种常见的漏电保护装置，广泛应用于各种电气系统中。

漏电断路器能够检测电路中的漏电，当漏电流超过设定值时自动切断电路，实现漏电保护。

漏电断路器具有可靠的漏电保护功能，通常用于对人身安全保护要求较高的场所。

2.2 RCCB：剩余电流动作保护器（Residual Current Circuit Breaker），是一种常用的漏电保护装置。

RCCB能够检测电路中的剩余电流，当剩余电流超过设定值时迅速切断电路，起到漏电保护作用。

RCCB广泛应用于住宅、商业和工业电气系统中，对人身安全起到重要的保护作用。

2.3 漏电保护插座：漏电保护插座是一种简便易用的漏电保护装置，适用于家庭和办公场所。

漏电保护插座通常安装在电源插座上，能够快速检测和切断电路中的漏电。

使用漏电保护插座可以方便地给现有插座增加漏电保护功能。

3. 漏电保护的测试和检查为了确保漏电保护装置的正常运行，需要进行定期的测试和检查。

临电系统三级配电二级漏电保护设计在临电系统的配电设计中，漏电保护是一项非常重要的安全措施。

三级配电二级漏电保护是指在配电系统中设置三个级别的保护，以提高漏电保护的可靠性和安全性。

下面将详细介绍三级配电二级漏电保护的设计。

1.第一级保护：总线式漏电保护器第一级保护是指在电源总出线上设置总线式漏电保护器。

总线式漏电保护器可以检测整个电源回路的漏电电流，并在发现漏电时切断电源电路。

总线式漏电保护器具有高灵敏度和快速动作的特点，可以及时切断电源，有效防止人身触电事故的发生。

总线式漏电保护器应选择额定电流为总出线负荷电流的80%~100%的设备。

2.第二级保护：分级漏电保护器第二级保护是指在每个输入接线盒上设置分级漏电保护器。

分级漏电保护器可以检测每个接线盒回路的漏电电流，并在发现漏电时切断电源电路。

分级漏电保护器可以进一步提高系统的安全性，防止漏电保护器单点故障导致整个系统失效。

分级漏电保护器应选择额定电流为接线盒负荷电流的80%~100%的设备。

3.第三级保护：局部漏电保护器第三级保护是指在每个终端设备的供电线路上设置局部漏电保护器。

局部漏电保护器可以检测终端设备回路的漏电电流，并在发现漏电时切断电源电路。

局部漏电保护器可以在电源回路故障时提供最后一道防线，确保终端设备的安全使用。

局部漏电保护器应选择额定电流为终端设备负荷电流的80%~100%的设备。

在设计三级配电二级漏电保护时，还需要考虑以下几个方面：1.选择合适的漏电保护器：根据实际负荷电流选择合适的漏电保护器，确保其额定电流能够满足负荷要求，并具备快速动作和高灵敏度的特点。

2.设备接地：保证设备的良好接地，减少漏电电流的产生，提高漏电保护的可靠性。

3.漏电保护器的配电：根据电源回路的结构和负荷特点合理设置漏电保护器，确保其能够准确检测漏电电流，并及时切断电路。

4.故障检测和报警：在漏电保护器上设置故障检测和报警装置，可以及时发现漏电保护器的故障，并采取相应的维修措施，保证系统的正常运行。

漏电保护器主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

下面就让艾驰商城小编对漏电保护器故障的分级或分段选择法来一一为大家做介绍吧。

当在被保护电网内出现了使漏电保护器永久性动作跳闸的漏电或接地故障以后，可以按照“总网－分支－末端”的先后顺序，首先断开低压电网的各条分支线路，然后只对主干线路试送电并同时投入漏电保护器；或者先拉开低压电网的各分段开关，然后只对靠近电源侧和第一段电网试送电并同时投入漏电保护器。

各主干线路或第一段电网中没有故障，那么漏电保护器就能够正常投入运行。

然后再依次投入分支线路或合上下一个分段开关。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

一级,二级,三级配电箱漏电参数随着现代生活和工业化生产的高度发展，电力系统的安全和稳定变得越来越重要。

而在电力系统中，配电箱是非常关键的一部分。

在配电箱的使用过程中，漏电的问题经常会出现，并且对电力系统的正常运行和人身安全造成风险。

因此，了解一级,二级,三级配电箱漏电参数是非常有必要的。

一级配电箱漏电参数是指漏电电流不超过30毫安。

一般来说，一级配电箱适用于住宅区、学校等轻载负荷场所。

违反一级漏电标准的电路将立即停电，以保障人身安全，但不会对设备造成损害。

一级配电箱的漏电保护器主要由漏电自动保护器和过载、短路保护器两部分组成。

漏电自动保护器的作用是在电路中出现漏电或有人身触电时自动切断电源。

过载、短路保护器的作用是在电路中出现电流过大或短路时自动切断电源。

二级配电箱漏电参数是指漏电电流不超过100毫安。

二级配电箱适用于商业、办公、厂房等场所。

若电路中出现小的漏电，但不会造成人身安全的危害，则漏电保护器会自动切断电源，以保护设备。

与一级配电箱相比，二级配电箱的漏电保护器的工作原理是相似的，但能判断的保护范围更大。

三级配电箱漏电参数是指漏电电流不超过300毫安。

三级配电箱适用于工业、大型商场和公共场所等需求较大的场所。

相比于一级和二级，三级配电箱的漏电保护范围更为宽广，漏电保护器也更加智能化。

除了具有一、二级配电箱的漏电保护功能外，三级配电箱还配备了过电压、欠电压、温度过高保护等智能电子保护功能，以满足不同环境下的安全需求。

总之，漏电保护器的等级分为一级、二级、三级。

其中，一级适用于住宅等轻载负荷场所，而二级和三级则适用于需求更大的商业、工业场所。

在进行配电箱选择时应根据实际需求和用电环境来选择适合的配电箱，并且要注意电路中的漏电等问题，以保证电力系统的稳定和安全。

漏电保护器的选择和使⽤漏电保护器的选择、使⽤和维护我国农村低压电⽹的绝缘⽔平较低，泄漏电流较⼤。

因此，为了保护电⽹可靠运⾏，保证多级保护的选择性，下⼀级漏电保护动作电流应⼩于上⼀级漏电保护动作电流，各级漏电动作电流应有1.2～2.5倍的级差。

第⼀级漏电保护器（总漏保）应安装在配电变压器低压侧主⼲线出线端，该级保护的线路较长，叠加的泄漏电流较⼤。

其漏电动作电流在未完善多级保护时，最⼤不得超过100mA,在完善多级保护时，其漏电动作电流最⼤不得超过300mA。

第⼆级漏电保护器（中级漏保）应安装在各分⽀线的出线端，由于被保护线路较短，泄漏电流相对较⼩，其漏电动作电流应介于上、下级保护的漏电动作电流之间，⼀般取30～75mA。

第三级漏电保护器(⼜称末级保护)⽤于保护⽤电设备及⼈⾝安全，被保护线路短，泄漏电流⼩，⼀般不超过10mA，漏电动作电流应按⼈体触电摆脱电流值(10～20mA)选择，不应⼤于30mA，⼀般取15～30mA。

概念：在低压电⽹中，当⼈⾝发⽣单相触电或家⽤电器设备对地漏电时，能够在规定时间内⾃动完成切断电源的装置，称为漏电保护器或漏电⾃动开关。

家庭⽣活⽤电⼀般为单相，在家庭⽣活⽤电中，装设单相漏电保护器是防⽌⼈⾝单相触电和保护家⽤电器设备安全运⾏最重要的技术措施之⼀家⽤漏电保护器（末级漏保）的选择和使⽤1．必须选⽤符合国家技术标准的产品⽬前市场上的单相漏电保护器都属电流型的。

1987年7⽉1⽇颁布实施的国家标准GB6829-86《漏电电流动作保护器》，对电流型漏电保护器产品的技术条件和试验⽅法提出了具体的要求。

同年国家机械委发⽂规定，对漏电电流动作保护器实⾏强制安全认证制度，该⼯作由中国电⼯产品认证委员会负责组织实施。

安全认证合格的产品将给企业发放⽣产许可证。

故⽤户在选购家⽤单相漏电保护器时，必须选⽤符合BG6829⼀86且经过安全认证的产品。

这种产品在⼚家的产品使⽤说明书上会印有“通过中国电⼯产品认证委员会安全认证，证书号××××××，符合标准：BG6829⼀86”等内容的说明。

三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱"配电及保护的使用要求。

一、基本要求（一）配电箱(柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46—2005 的标准要求。

(二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点.（四）电器元件应选用符合GB/4048．2—2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜）内设400A—630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器,配备DZ20L （DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A—250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）;采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关;PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

三级配电、⼆级漏电保护临电规范要求的三级配电、⼆级漏电保护 1临电规范规定的三级配电与⼆级漏电保护 临电规范规定配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实⾏三级配电。

就是配电柜或总配电箱为第⼀级配电，分配电箱为第⼆级配电，开关箱为特殊的第三级配电。

临电规范规定的临电系统短路及过载保护有五级，分别是总配电箱内总回路和分回路⼆级、分配电箱内进线回路和出线回路⼆级、开关箱内⼀级。

保护电器在⼀般是采⽤低压熔断器和低压断路器两类。

漏电保护有⼆级，分别是总配电箱内总回路或分回路⼀级、开关箱内⼀级，保护电器⼀般是带漏电保护的断路器。

临电规范规定的临电系统有三级配电、五级短路及过载保护、⼆级漏电保护，通称为三级配电⼆级漏电保护。

三级配电包括了五级短路及过载保护。

2 临电规范采⽤三级配电⼆级漏电保护的原因 （1）配电级数需要与⽤电规模、⽤电特点相适应，三级配电是临电系统较为合适的配电模式。

⼯业配电系统⼀般采⽤配电室⼀级配电，民⽤建筑则⼀般采取三级配电，规模特别⼤的也有四级。

⼯业配电系统负荷较多、功率较⼤，区域集中，变配电所能深⼊负荷中⼼，在配电室内有汇流母线为各个配电柜配电，相当于分成了⼀个个独⽴的总配电箱，对于这些负荷采⽤⼀级配电就可以了，⽽对于远离配电室的多个集中负荷，需要采⽤⾄少两级配电。

民⽤建筑中负荷较多、功率较⼩，区域分散，变配电所虽然也能深⼊负荷中⼼，但因负荷相对分散，只能是以⼩区、住宅楼和楼层、住户分层配电。

对于施⼯现场来说，负荷较多、容量有时相差较⼤、供电区域也相对分散，⾄少也要采⽤两级配电⽅式，⽽开关箱这⼀级，由于临电规范规定临电系统末端采⽤⼀机⼀箱供电⽅式，这⼀级实际上实现的不是对电能进⾏再分配，⽽是临电规范为了确保末端设备的安全采取的⼀种特殊安全保护措施，临电规范规定开关箱距末级⽤电设备不⼤于3m，就是对于⽤电安全的⼀种强制性措施。

由于施⼯现场⽤电⼈员与末级设备接触频繁，⽤电设备的特殊环境和⽤电状况的恶劣，使得末级保护在确保安全⽤电的位置上⼗分重要的必要的，是必须配置的⼀级保护。

漏电保护器的各种配置方式精集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]漏电保护器安全使用问答（六）17.采用分级保护时，如何选择漏电保护器①二级保护按二级保护时，可将电网的干线与分支线路作为第一级，线路末端作为第二级。

第一级漏电保护：该级漏电保护范围大，停电后影响面也大，所以漏电保护器灵敏度不要太高，漏电动作时间和漏电动作电流应该选择大于后面的第二级保护器。

这一级漏电保护主要用以消除事故隐患为目的的间接接触防护和防止漏电引起的火灾为主。

一般可选动作电流200~300mA，动作时间可选大于0.1s的延时型漏电保护器，其动作特性参数控制在30mA·s以内。

当现场用电量较小时，可将第一级保护器安装在总配电箱；当用电量较大时可安装在分配电箱（防止因总配电箱中的漏电保护器参数过小而产生误动作），或改用三级保护。

第二级（末级）漏电保护：这一级保护器设置在开关箱内，保护区域小，主要提供间接接触和直接接触保护，以防止有致命危险的人身触电事故。

要求设置高灵敏度、快速型的漏电保护器。

按照作业条件，一般可选30mA×0.1s的保护器；当作业条件比较潮湿（如蛙夯机、磨石机等），应选15mA·0.1s的保护器；当用电设备负荷较大时（如钢筋对焊机、中型塔机、混凝土泵车等），为避免保护器误动作，可选50~75mA×0.1s的漏电保护器。

②三级保护当电网容量大，供电的区域广，二级保护不能适应分级保护要求时，可在二级保护的基础上再增加一级漏电保护。

第一级漏电保护：设置在总配电箱。

考虑这一级停电后造成的影响大，并应大于施工现场正常的最大泄漏电流值，漏电保护器应选中灵敏度（300~50mA），动作时间选>0.2s的延时型保护器。

第二级漏电保护：设置在分配电箱。

这一级主要提供间接接触防护，同时作为线路末端漏电保护器的补充防护。

第二级保护器的动作参数选在第一级与第三级之间，且不应大于30mA·s限值，可选动作电流为中灵敏度100~200mA，动作时间0.ls的漏电保护器。

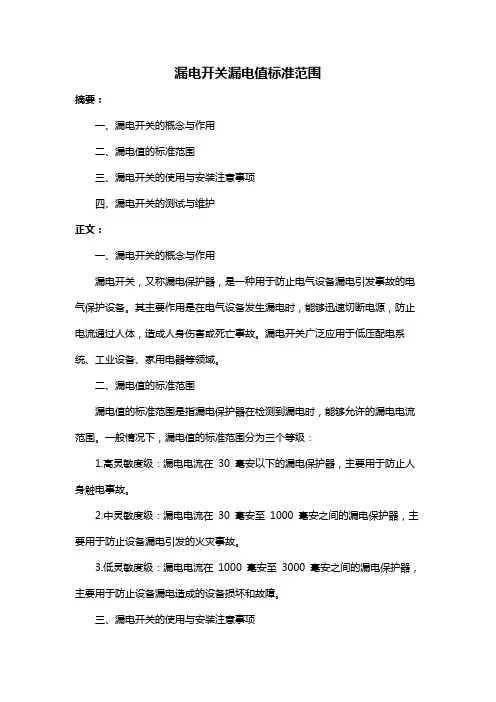

漏电开关漏电值标准范围摘要：一、漏电开关的概念与作用二、漏电值的标准范围三、漏电开关的使用与安装注意事项四、漏电开关的测试与维护正文：一、漏电开关的概念与作用漏电开关，又称漏电保护器，是一种用于防止电气设备漏电引发事故的电气保护设备。

其主要作用是在电气设备发生漏电时，能够迅速切断电源，防止电流通过人体，造成人身伤害或死亡事故。

漏电开关广泛应用于低压配电系统、工业设备、家用电器等领域。

二、漏电值的标准范围漏电值的标准范围是指漏电保护器在检测到漏电时，能够允许的漏电电流范围。

一般情况下，漏电值的标准范围分为三个等级：1.高灵敏度级：漏电电流在30 毫安以下的漏电保护器，主要用于防止人身触电事故。

2.中灵敏度级：漏电电流在30 毫安至1000 毫安之间的漏电保护器，主要用于防止设备漏电引发的火灾事故。

3.低灵敏度级：漏电电流在1000 毫安至3000 毫安之间的漏电保护器，主要用于防止设备漏电造成的设备损坏和故障。

三、漏电开关的使用与安装注意事项在使用漏电开关时，应注意以下事项：1.根据设备的实际漏电值，选择合适的漏电保护器，以保证保护器的有效保护范围。

2.在安装漏电保护器时，应将其安装在电源中性点与地之间，以确保在发生漏电时，保护器能够及时切断电源。

3.在接线时，应正确连接保护器的输入和输出端，并确保接线牢固可靠。

4.在使用漏电保护器时，应定期对其进行测试，以检查保护器是否正常工作。

四、漏电开关的测试与维护为了确保漏电保护器的正常工作，应定期对其进行测试和维护。

具体方法如下：1.使用漏电测试仪进行测试，检查保护器在发生漏电时，是否能够迅速切断电源。

2.定期清洁和维护保护器，确保其内部元件正常工作。

一级,二级,三级配电箱漏电参数
在电气系统中，配电箱是一个非常重要的设备，主要用于将高压电源转化为低压电源，以供给各种电器设备使用。

在配电箱的使用过程中，漏电是一个常见的问题，可能会导致电器设备受损、人员受伤甚至引发火灾。

因此，在选择配电箱时，需要考虑漏电参数，以确保电气系统的安全和稳定。

一级配电箱的漏电参数通常为30mA，意味着当漏电电流超过
30mA时，保护装置会自动断开电路，以防止漏电事故的发生。

二级配电箱的漏电参数通常为100mA，而三级配电箱的漏电参数通常为300mA。

不同级别的配电箱漏电参数的差异在于其对电气系统的保护能力。

当电气系统的漏电参数设置过高时，可能会导致漏电保护装置无法及时触发，从而无法保护电气设备和人员的安全。

相反，如果漏电参数设置过低，可能会引发误报，导致电气系统频繁中断，影响正常使用。

因此，在选择配电箱时，需要根据实际需要综合考虑各种因素，选择合适的漏电参数。

总之，了解配电箱的漏电参数对于保障电气系统的安全和稳定具有重要意义。

在使用配电箱时，需要严格按照规定操作，定期检查和维护，以确保其正常运行。

- 1 -。

漏电保护器的三级保护是怎样划分的？说明：此章节为本⼈著书中的⼀个⼩节，供需要此内容的⼯作者阅读参考（知⾜常乐2017.11.4上海）在低压配电系统中根据具体情况采⽤⼆级或三级保护，在总电源端、分⽀线⾸端或线路未端（集中电表箱、农村⽣产设备的电源配电箱）安装剩余电流动作保护装置。

低压供电系统中为了缩⼩发⽣⼈⾝触电事故和接地故障切断电源时引起的停电范围，减少故障巡查处理时间，提⾼供电可靠性，剩余电流动作保护装置应采⽤分级保护。

1、分级保护⽅式的选择应根据⽤电负荷和线路具体情况⽽定，⼀般可分为三级保护，各级剩余电流动作保护装置的动作电流值与动作时间应协调配合，实现具有动作选择的分级保护。

分级保护为了避免发⽣越级跳闸或各级同时跳闸，有以下四个必要条件：⼀、各级保护的额定动作时间和不驱动时间差别。

上⼀级的动作时间和不驱动时间要⼤于下⼀级的动作时间和不驱动时间，总保护应选⽤时间为0.5秒，不驱动时间为0.3秒剩余电流保护虑；中级保护应选⽤动作时间为0.3秒（0.2秒），不驱动时间为0.2秒（0.15秒）的剩余电流保护器；未级保护应选⽤动作时间为⼩于等于0.1秒，不驱动时间为0.04秒的剩余电流保护器。

⼆、下⼀级的额定剩余电流动作值不应⼤于上⼀级。

如果下⼀级的额定剩余电况功作值⼤于上⼀级，当发⽣剩余电流达到上⼀级保护的动作值⽽未达到下⼀级保护动作值时，就会发⽣越级跳闸。

三、未级保护答必须选⽤2P或4P的剩余电流动价断路器。

若选⽤单假、⼆级或三级、四级剩余电流动作保护装置，这两种剩余电流动作保护装置的N线不能断开，始终与供电系统N线连接在⼀起，当该保护范围内的线路或设备的相线或N线接地，该保护动作，但由于N线与负荷连接，接地故障便通过N线与系统N线接在⼀起，造成系统N线重复接地，导改上⼀级保护器动作，并会误认为该⽤户⼰断电，接地故障与他⽆关，造成故障点不容易查出来，扩⼤了停电范围和停电时间，降低了供电的可靠性。

浅谈漏电保护器分级保护为了防止人身间接触电和电气火灾事故，在电气工程中漏电保护形式一般采用分级保护，其除正确地选用和整定配电线路的保护电器，使其可靠地切断故障线路外，更应选择分级保护间的级间配合。

根据人身触电时的安全保护要求和适应分级保护的需要，漏电保护器按其分断时间分类有快速型漏电保护装置、延时型漏电保护装置和反时限漏电保护装置，共三种基本型。

快速型漏电保护装置没有人为的延时，适用于单级保护或分级保护的末级保护。

用于直接接触保护时其漏电动作电流小于30mA，选用快速型漏电保护器。

延时漏电保护器加有人为的延时部件，适用于分级保护的首级保护，因此它只适用于间接接触保护，其漏电动作电流大于30mA。

反时限型漏电保护器是为了更好地配合电流／时间曲线而设计的产品，其特点是漏电电流越大，分断时间越短；漏电电流越小，分断时间越长。

其适用于直接接触保护，但目前我国没有进行推广。

现从以下两个方面进行分级保护的讨论：一、分级保护方式既要做好安全用电防护工作，减少触电死亡事故，又可提高电网供电的可靠性，这是对漏电保护提出的全面要求。

根据我国供电系统的实际状况，采用漏电切断分级保护方式是实现上述要求的根本途径，目前在低压电网中采用两极漏电保护方式是可行的、有效的。

1．系统的总保护或干线保护第一级保护为全网总保护或主干线保护，这一级保护用漏电断路器可装设在变压器出线处或装设于主干线的首端，其保护范围为低压电网的母线，干线，及其配电装置。

当上述电气设备出现单相接地故障时，漏电保护器立即动作，切断电源，防止人身间接触电事故，同时又作为分支线上漏电保护装置的后备保护。

2．分支保护或电路末端保护第二级保护为分支保护或电路末端保护。

这一级保护用漏电保护装置装设在分支电路或电路末端或装设在用电设备线路上。

其保护范围为一般用电设备。

这一级保护以防止直接接触触电为主要目的，而各自保护面积则较小，确保其他非故障支路不间断供电。

由上述两级保护构成了一个漏电分级保护网。

什么是三级配电、二级漏保？三级配电：《施工现场临时用电安全技术规范》要求，配电箱应作分级设置，即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱以下就是用电设备，形成三级配电。

二级保护：主要指采用漏电保护措施，《规范》规定，除在末级开关箱内加防漏电保护器外，在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体形成两级保护。

《施工现场临时用电安全技术规范》，里面对供电系统和电流计算都有要求。

三级配电：总配电箱、分配电箱（二级箱）、开关箱（末级箱或三级箱）；二级漏保：总配电箱、开关箱装漏电保护；1.2. 总配电箱设置3. 分配电箱、开关箱设置开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。

（JGJ46－2005第8.1.17条）4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。

（JGJ46－2005第8.2.1条）5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

（JGJ46－2005第8.2.2条）6、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。

（JGJ46－2005第8.2.2条）7、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

漏电保护器安全使用问答（六）17.采用分级保护时，如何选择漏电保护器?①二级保护按二级保护时，可将电网的干线与分支线路作为第一级，线路末端作为第二级。

第一级漏电保护：该级漏电保护范围大，停电后影响面也大，所以漏电保护器灵敏度不要太高，漏电动作时间和漏电动作电流应该选择大于后面的第二级保护器。

这一级漏电保护主要用以消除事故隐患为目的的间接接触防护和防止漏电引起的火灾为主。

一般可选动作电流200~300mA，动作时间可选大于0.1s的延时型漏电保护器，其动作特性参数控制在30mA·s以内。

当现场用电量较小时，可将第一级保护器安装在总配电箱；当用电量较大时可安装在分配电箱（防止因总配电箱中的漏电保护器参数过小而产生误动作），或改用三级保护。

第二级（末级）漏电保护：这一级保护器设置在开关箱内，保护区域小，主要提供间接接触和直接接触保护，以防止有致命危险的人身触电事故。

要求设置高灵敏度、快速型的漏电保护器。

按照作业条件，一般可选30 mA×0.1s的保护器；当作业条件比较潮湿（如蛙夯机、磨石机等），应选15mA·0.1s的保护器；当用电设备负荷较大时（如钢筋对焊机、中型塔机、混凝土泵车等），为避免保护器误动作，可选50~75mA×0.1s的漏电保护器。

②三级保护当电网容量大，供电的区域广，二级保护不能适应分级保护要求时，可在二级保护的基础上再增加一级漏电保护。

第一级漏电保护：设置在总配电箱。

考虑这一级停电后造成的影响大，并应大于施工现场正常的最大泄漏电流值，漏电保护器应选中灵敏度（300~50mA），动作时间选>0.2s的延时型保护器。

第二级漏电保护：设置在分配电箱。

这一级主要提供间接接触防护，同时作为线路末端漏电保护器的补充防护。

第二级保护器的动作参数选在第一级与第三级之间，且不应大于30mA·s限值，可选动作电流为中灵敏度100~200mA，动作时间0.ls的漏电保护器。

1、低压断路器的三段保护是指：过载长延时保护、短路短延时保护、瞬时动作保护；对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。

所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。

万能式〔又称框架式〕断路器中的DW15系列、DW17〔ME〕系列、AH系列和DW40、DW45系列中大局部是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。

选择性保护，如图1所示。

当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护〔由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电〕。

如果QF2和QF1都是A类断路器，那么F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。

能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作〔通常它的全分断时间不大于1/3〕，因QF1的短延时，QF1在内不会动作〔它的短xx≥或、、〕。

在QF2动作切断故障线路时，整个系统就恢复了正常。

可见，如果要到达选择性保护的要求，上一级的断路器应选用具有三段保护的B型断路器。

2、低压断路器的四段保护是指：长延时保护〔热过载，分、时级的〕、短延时保护〔短路短延时的倍数，不超过1s〕、瞬时保护〔短路瞬时，几ms〕、接地故障保护〔含漏电保护,几十ms〕。

3、接地故障：因绝缘损坏或其他原因造成相线与PE线、PEN线、配电或用电设备的金属外壳、敷线管槽、建筑物金属构件等之间的短路称为接地故障，是短路故障的一种，发生的几率比其他类型的短路故障大得多。

因为电气设备和管道的外露可导电局部对地存在故障电压，人体假设触及就会遭受点击。
