浅谈漏电保护器分级保护

三极与四极漏电保护器的简单分析漏电保护器工作原理虽然比较简单，但在实际使用中会出现这样或那样的错误，造成不必要的误动或拒动，下面介绍一下售后服务中遇到的常见的几个实例。

图2是因安装人员的不规范接线，将该插座的零线N端子误连接上保护接地(PE)端子，如图2中b所示，当使用该插座时，电流不经过零线而经过保护接地线返回电源，造成漏电保护器动作。

改正方法见如图2中a所示。

图3误用了三相三线制漏电保护器，因零线不经过漏电保护器，漏电保护器检测到的不是漏电电流而是三相不平衡电流，故在三相线路中只要有一相接通任意负载，电流就远远超过漏电动作电流而跳闸，改正方法是将漏电保护器换成三相四线漏电开关。

图4两只漏电保护器线路混同，图4a当灯接通后1LDB出现差流，2LDB出现三相不平衡电流，造成1LDB和2LDB跳闸，在图4b中两只漏电保护器共用一根零线，单独合上3LDB 或4LDB时不会跳闸。

但当同时使用时，两只漏电保护器将同时跳闸，结果造成二条线路不能同时供电，因为二个负载不会大小相同。

图5在安装漏电保护器时不能重复接地，否则通过零序互感器电流减少，导致漏电保护该跳闸时而不能跳闸。

图6接零保护线通过检测互感器，设备当出现漏电时，由于相线漏电流经接零保护线又回过检测互感器，使互感器检测不出漏电流，致使漏电保护器不动作。

最后要指出的漏电保护器安装位置不能太高“试验按钮”要处在易操作位置，按试验按钮的目的是模拟人为漏电，强制使漏电保护跳闸，验证能否正常工作，至少每月试验一次。

如果失灵或不动作时，应立即拆下来修理或更换。

试按按钮的时间每次不得超过1S 也不能连续频繁操作，以免烧毁试验电阻扣线圈。

漏电保护器的工作原理和应用1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关) 以及试验元件等几个部分。

图1 是三相四线制供电系统的漏电保护器工作原理示意图。

临电系统三级配电二级漏电保护设计在临电系统的配电设计中，漏电保护是一项非常重要的安全措施。

三级配电二级漏电保护是指在配电系统中设置三个级别的保护，以提高漏电保护的可靠性和安全性。

下面将详细介绍三级配电二级漏电保护的设计。

1.第一级保护：总线式漏电保护器第一级保护是指在电源总出线上设置总线式漏电保护器。

总线式漏电保护器可以检测整个电源回路的漏电电流，并在发现漏电时切断电源电路。

总线式漏电保护器具有高灵敏度和快速动作的特点，可以及时切断电源，有效防止人身触电事故的发生。

总线式漏电保护器应选择额定电流为总出线负荷电流的80%~100%的设备。

2.第二级保护：分级漏电保护器第二级保护是指在每个输入接线盒上设置分级漏电保护器。

分级漏电保护器可以检测每个接线盒回路的漏电电流，并在发现漏电时切断电源电路。

分级漏电保护器可以进一步提高系统的安全性，防止漏电保护器单点故障导致整个系统失效。

分级漏电保护器应选择额定电流为接线盒负荷电流的80%~100%的设备。

3.第三级保护：局部漏电保护器第三级保护是指在每个终端设备的供电线路上设置局部漏电保护器。

局部漏电保护器可以检测终端设备回路的漏电电流，并在发现漏电时切断电源电路。

局部漏电保护器可以在电源回路故障时提供最后一道防线，确保终端设备的安全使用。

局部漏电保护器应选择额定电流为终端设备负荷电流的80%~100%的设备。

在设计三级配电二级漏电保护时，还需要考虑以下几个方面：1.选择合适的漏电保护器：根据实际负荷电流选择合适的漏电保护器，确保其额定电流能够满足负荷要求，并具备快速动作和高灵敏度的特点。

2.设备接地：保证设备的良好接地，减少漏电电流的产生，提高漏电保护的可靠性。

3.漏电保护器的配电：根据电源回路的结构和负荷特点合理设置漏电保护器，确保其能够准确检测漏电电流，并及时切断电路。

4.故障检测和报警：在漏电保护器上设置故障检测和报警装置，可以及时发现漏电保护器的故障，并采取相应的维修措施，保证系统的正常运行。

漏电保护器主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

下面就让艾驰商城小编对漏电保护器故障的分级或分段选择法来一一为大家做介绍吧。

当在被保护电网内出现了使漏电保护器永久性动作跳闸的漏电或接地故障以后，可以按照“总网－分支－末端”的先后顺序，首先断开低压电网的各条分支线路，然后只对主干线路试送电并同时投入漏电保护器；或者先拉开低压电网的各分段开关，然后只对靠近电源侧和第一段电网试送电并同时投入漏电保护器。

各主干线路或第一段电网中没有故障，那么漏电保护器就能够正常投入运行。

然后再依次投入分支线路或合上下一个分段开关。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

一级,二级,三级配电箱漏电参数随着现代生活和工业化生产的高度发展，电力系统的安全和稳定变得越来越重要。

而在电力系统中，配电箱是非常关键的一部分。

在配电箱的使用过程中，漏电的问题经常会出现，并且对电力系统的正常运行和人身安全造成风险。

因此，了解一级,二级,三级配电箱漏电参数是非常有必要的。

一级配电箱漏电参数是指漏电电流不超过30毫安。

一般来说，一级配电箱适用于住宅区、学校等轻载负荷场所。

违反一级漏电标准的电路将立即停电，以保障人身安全，但不会对设备造成损害。

一级配电箱的漏电保护器主要由漏电自动保护器和过载、短路保护器两部分组成。

漏电自动保护器的作用是在电路中出现漏电或有人身触电时自动切断电源。

过载、短路保护器的作用是在电路中出现电流过大或短路时自动切断电源。

二级配电箱漏电参数是指漏电电流不超过100毫安。

二级配电箱适用于商业、办公、厂房等场所。

若电路中出现小的漏电，但不会造成人身安全的危害，则漏电保护器会自动切断电源，以保护设备。

与一级配电箱相比，二级配电箱的漏电保护器的工作原理是相似的，但能判断的保护范围更大。

三级配电箱漏电参数是指漏电电流不超过300毫安。

三级配电箱适用于工业、大型商场和公共场所等需求较大的场所。

相比于一级和二级，三级配电箱的漏电保护范围更为宽广，漏电保护器也更加智能化。

除了具有一、二级配电箱的漏电保护功能外，三级配电箱还配备了过电压、欠电压、温度过高保护等智能电子保护功能，以满足不同环境下的安全需求。

总之，漏电保护器的等级分为一级、二级、三级。

其中，一级适用于住宅等轻载负荷场所，而二级和三级则适用于需求更大的商业、工业场所。

在进行配电箱选择时应根据实际需求和用电环境来选择适合的配电箱，并且要注意电路中的漏电等问题，以保证电力系统的稳定和安全。

漏电保护器的选择和使⽤漏电保护器的选择、使⽤和维护我国农村低压电⽹的绝缘⽔平较低，泄漏电流较⼤。

因此，为了保护电⽹可靠运⾏，保证多级保护的选择性，下⼀级漏电保护动作电流应⼩于上⼀级漏电保护动作电流，各级漏电动作电流应有1.2～2.5倍的级差。

第⼀级漏电保护器（总漏保）应安装在配电变压器低压侧主⼲线出线端，该级保护的线路较长，叠加的泄漏电流较⼤。

其漏电动作电流在未完善多级保护时，最⼤不得超过100mA,在完善多级保护时，其漏电动作电流最⼤不得超过300mA。

第⼆级漏电保护器（中级漏保）应安装在各分⽀线的出线端，由于被保护线路较短，泄漏电流相对较⼩，其漏电动作电流应介于上、下级保护的漏电动作电流之间，⼀般取30～75mA。

第三级漏电保护器(⼜称末级保护)⽤于保护⽤电设备及⼈⾝安全，被保护线路短，泄漏电流⼩，⼀般不超过10mA，漏电动作电流应按⼈体触电摆脱电流值(10～20mA)选择，不应⼤于30mA，⼀般取15～30mA。

概念：在低压电⽹中，当⼈⾝发⽣单相触电或家⽤电器设备对地漏电时，能够在规定时间内⾃动完成切断电源的装置，称为漏电保护器或漏电⾃动开关。

家庭⽣活⽤电⼀般为单相，在家庭⽣活⽤电中，装设单相漏电保护器是防⽌⼈⾝单相触电和保护家⽤电器设备安全运⾏最重要的技术措施之⼀家⽤漏电保护器（末级漏保）的选择和使⽤1．必须选⽤符合国家技术标准的产品⽬前市场上的单相漏电保护器都属电流型的。

1987年7⽉1⽇颁布实施的国家标准GB6829-86《漏电电流动作保护器》，对电流型漏电保护器产品的技术条件和试验⽅法提出了具体的要求。

同年国家机械委发⽂规定，对漏电电流动作保护器实⾏强制安全认证制度，该⼯作由中国电⼯产品认证委员会负责组织实施。

安全认证合格的产品将给企业发放⽣产许可证。

故⽤户在选购家⽤单相漏电保护器时，必须选⽤符合BG6829⼀86且经过安全认证的产品。

这种产品在⼚家的产品使⽤说明书上会印有“通过中国电⼯产品认证委员会安全认证，证书号××××××，符合标准：BG6829⼀86”等内容的说明。

工程技术浅谈建筑施工现场漏电保护器的合理选择与使用刘荣军(河北方泽建筑工程集团有限公司，河北沧州061000)H裔要]在低压供电系统安装漏电保护器可以大幅度地提高供电系统运行的安奎巨，对保护人身和用电设备的安全具有极为重要的意义。

特别是建筑施工现场，环境差、多工种交叉作业、人员素质相对不高，从而导致触电事故处于高发态势，加强用电管理，漏电保护器的合理趟磐和正确使用显得尤为重要。

就从以下几点对漏电保护器进行简单介绍，但供参考。

【关键词】漏电保扩器；选释；安装；使用。

1漏电保护器选择漏电保护器种类很多，按不同方式分类来满足使用选型，要想正确选择必须了解它的一些性能、参数和分类。

漏电保护器又不同于其他电气产品，由于它关系到人身安全，因此选用时必须注意以下原则：1)必须符合国家标准<剩余电流动作保护器的一般要求>G B6829—1995并且有3C认证标志，应经有关专业部门检测并试验合格的报告证明文件。

2)应符合漏电保护器方式对其额定漏电动作电流分断时间的要求，并满足分级保护的级问协调原则。

3)满足毹工现场临时用电安全技术规}蛰J G J46_-2005的要求4：在建筑工程中漏电保护器保护方式：三级配电两级保护，一般采用分支线保护和末端保护相结合的分级保护方式，并以末端保护为主。

这样，尽可能缩小发生人身触电及故障时所引起的停电范围，不影响其他设备或用户的用电，便于查找故障，提高供电系统的可靠性。

如此按标准要求在开关箱选漏电动作电流一般不大于30m A，动作时间不大于0．1s的高灵敏度、快速型的漏电保护器，作为一级保护。

在潮湿场所设置漏电动作电流15m A以下且漏电动作时间小于0．1S漏电保护器。

在配电箱处另设一级保护，—般在总配电箱。

依据多年经验，根据施工现场用电情况，若用电t不是很大，用电设备不多、分支少，可在总配电箱设一级保护即可：若现场范围大，用电设备多、分支多，建议在分配电箱设第二级保护较好，以减少漏电动作造成大规模停电，从而影响工程建设。

三级配电、⼆级漏电保护临电规范要求的三级配电、⼆级漏电保护 1临电规范规定的三级配电与⼆级漏电保护 临电规范规定配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实⾏三级配电。

就是配电柜或总配电箱为第⼀级配电，分配电箱为第⼆级配电，开关箱为特殊的第三级配电。

临电规范规定的临电系统短路及过载保护有五级，分别是总配电箱内总回路和分回路⼆级、分配电箱内进线回路和出线回路⼆级、开关箱内⼀级。

保护电器在⼀般是采⽤低压熔断器和低压断路器两类。

漏电保护有⼆级，分别是总配电箱内总回路或分回路⼀级、开关箱内⼀级，保护电器⼀般是带漏电保护的断路器。

临电规范规定的临电系统有三级配电、五级短路及过载保护、⼆级漏电保护，通称为三级配电⼆级漏电保护。

三级配电包括了五级短路及过载保护。

2 临电规范采⽤三级配电⼆级漏电保护的原因 （1）配电级数需要与⽤电规模、⽤电特点相适应，三级配电是临电系统较为合适的配电模式。

⼯业配电系统⼀般采⽤配电室⼀级配电，民⽤建筑则⼀般采取三级配电，规模特别⼤的也有四级。

⼯业配电系统负荷较多、功率较⼤，区域集中，变配电所能深⼊负荷中⼼，在配电室内有汇流母线为各个配电柜配电，相当于分成了⼀个个独⽴的总配电箱，对于这些负荷采⽤⼀级配电就可以了，⽽对于远离配电室的多个集中负荷，需要采⽤⾄少两级配电。

民⽤建筑中负荷较多、功率较⼩，区域分散，变配电所虽然也能深⼊负荷中⼼，但因负荷相对分散，只能是以⼩区、住宅楼和楼层、住户分层配电。

对于施⼯现场来说，负荷较多、容量有时相差较⼤、供电区域也相对分散，⾄少也要采⽤两级配电⽅式，⽽开关箱这⼀级，由于临电规范规定临电系统末端采⽤⼀机⼀箱供电⽅式，这⼀级实际上实现的不是对电能进⾏再分配，⽽是临电规范为了确保末端设备的安全采取的⼀种特殊安全保护措施，临电规范规定开关箱距末级⽤电设备不⼤于3m，就是对于⽤电安全的⼀种强制性措施。

由于施⼯现场⽤电⼈员与末级设备接触频繁，⽤电设备的特殊环境和⽤电状况的恶劣，使得末级保护在确保安全⽤电的位置上⼗分重要的必要的，是必须配置的⼀级保护。

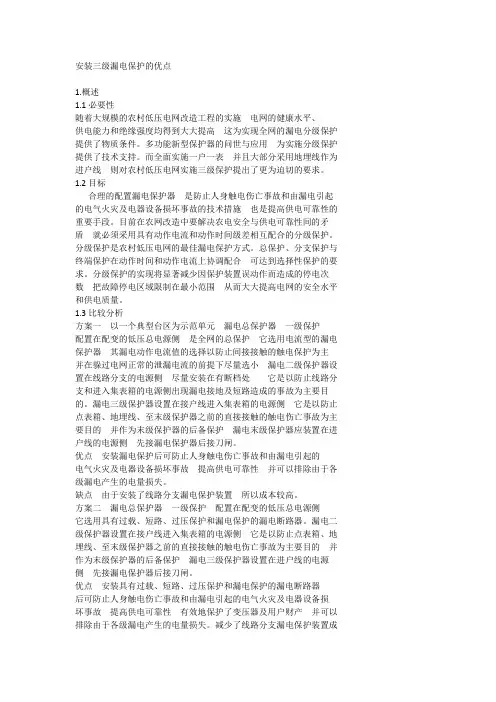

安装三级漏电保护的优点1.概述1.1必要性随着大规模的农村低压电网改造工程的实施 电网的健康水平、供电能力和绝缘强度均得到大大提高 这为实现全网的漏电分级保护提供了物质条件。

多功能新型保护器的问世与应用 为实施分级保护提供了技术支持。

而全面实施一户一表 并且大部分采用地埋线作为进户线 则对农村低压电网实施三级保护提出了更为迫切的要求。

1.2目标合理的配置漏电保护器 是防止人身触电伤亡事故和由漏电引起的电气火灾及电器设备损坏事故的技术措施 也是提高供电可靠性的重要手段。

目前在农网改造中要解决农电安全与供电可靠性间的矛盾 就必须采用具有动作电流和动作时间级差相互配合的分级保护。

分级保护是农村低压电网的最佳漏电保护方式。

总保护、分支保护与终端保护在动作时间和动作电流上协调配合 可达到选择性保护的要求。

分级保护的实现将显著减少因保护装置误动作而造成的停电次数 把故障停电区域限制在最小范围 从而大大提高电网的安全水平和供电质量。

1.3比较分析方案一 以一个典型台区为示范单元 漏电总保护器 一级保护 配置在配变的低压总电源侧 是全网的总保护 它选用电流型的漏电保护器 其漏电动作电流值的选择以防止间接接触的触电保护为主 并在躲过电网正常的泄漏电流的前提下尽量选小 漏电二级保护器设置在线路分支的电源侧 尽量安装在有断档处 它是以防止线路分支和进入集表箱的电源侧出现漏电接地及短路造成的事故为主要目的。

漏电三级保护器设置在接户线进入集表箱的电源侧 它是以防止点表箱、地埋线、至末级保护器之前的直接接触的触电伤亡事故为主要目的 并作为末级保护器的后备保护 漏电末级保护器应装置在进户线的电源侧 先接漏电保护器后接刀闸。

优点 安装漏电保护后可防止人身触电伤亡事故和由漏电引起的电气火灾及电器设备损坏事故 提高供电可靠性 并可以排除由于各级漏电产生的电量损失。

缺点 由于安装了线路分支漏电保护装置 所以成本较高。

方案二 漏电总保护器 一级保护 配置在配变的低压总电源侧 它选用具有过载、短路、过压保护和漏电保护的漏电断路器。

漏电保护器的原理、分类及选用原则漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要用于防止由于电气设备和电气线路漏电引起的触电事故。

防止用电过程中的单相触电事故，还可以及时切断电气设备运行中的单相接地故障，防止因漏电引起的电气火灾等。

近几十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB/T 6829-2017），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面也做出了明确的规定。

一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。

自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。

而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。

由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。

目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。

电流型漏电保护器是以电路中零序电流的一部分（通常称为残余电流）作为动作信号，且多以电子元件作为中间机构，灵敏度高，功能齐全，因此这种保护装置得到越来越广泛的应用。
