《漏电保护器》

漏电保护器使用和管理规定1、目的：为了规范漏电保护器使用、维护、检查、试验标准，避免人身触电事故的发生，特制订本规定。

2、适用范围：适用于各类漏电保护器的管理和各级使用人员。

3、引用标准：3.1电安生[1994]227号电力工业部《电业安全工作规程》（热力和机械部分）3.2 DL408-91 行业标准《电业安全工作规程》（发电厂和变电所电气部分）4、内容：4.1保护器的作用漏电保护器是防止人身触电的主要补充性技术措施，它不能代替基本技术措施，例如：绝缘、间距、接地、屏护等。

漏电保护开关在电气低压系统发生人身触电或电网漏电时，能迅速分断故障电路，防止人身触电和漏电引起的电气火灾，爆炸事故。

4.2漏电保护器的校验生产系统使用的各种漏电保护器（包括电源线轴附带的、插座上附带的等）。

应逐台交热电车间进行安全性能检验，符合国家标准的可继续使用，否则不得使用。

4.3漏电保护器的使用范围4.3.1在有防触电、防火要求和场所，均应安装使用漏电保护器。

4.3.2新、改、扩建的工程使用的各类低压用电设备，包括各种箱、台、柜、屏以及车床、超重机械，传动机械，在考虑其它保护的同时，必须优先考虑选用带漏电保护器的电气设备。

4.3.3生产现场在用的固定用电设备，应逐步完善漏电保护装置。

4.3.4检修、抢修、施工场所，临时线路的用电设备必须安装使用漏电保护器或有漏电保护装置的电源。

4.3.5手持或电动工器具（除Ⅲ类）、移动或电动工器具和机电设备，以及触电危险性较大和用电设备，必须安装使用漏电保护器。

4.3.6应采用安全电压的场所，不得用漏电保护器代替。

4.4漏电保护器的安装4.4.1漏电保护器安装前，由热电车间负责检查低压电网的检验阻抗、泄漏电流，逐台测试漏电保护器的漏电特性，贴上合格标签，注明检验日期，并记入试验台帐。

4.4.2安装试验漏电保护器时，工作零线要穿越漏电保护器的零序互感器，且不能作为保护零线，不得重复接地或接设备的外壳。

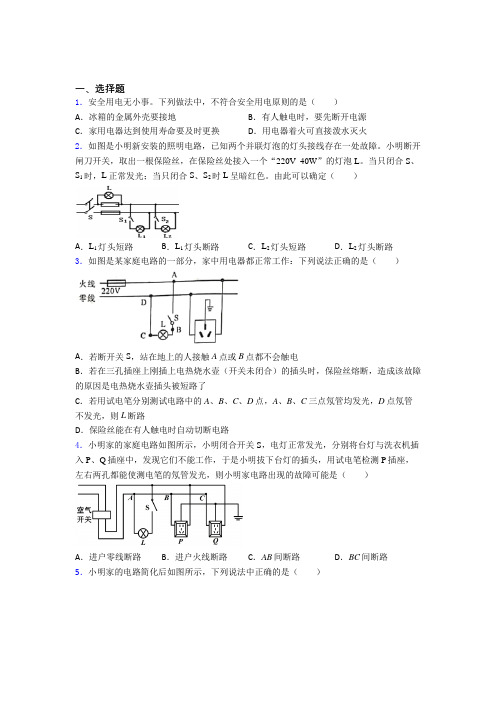

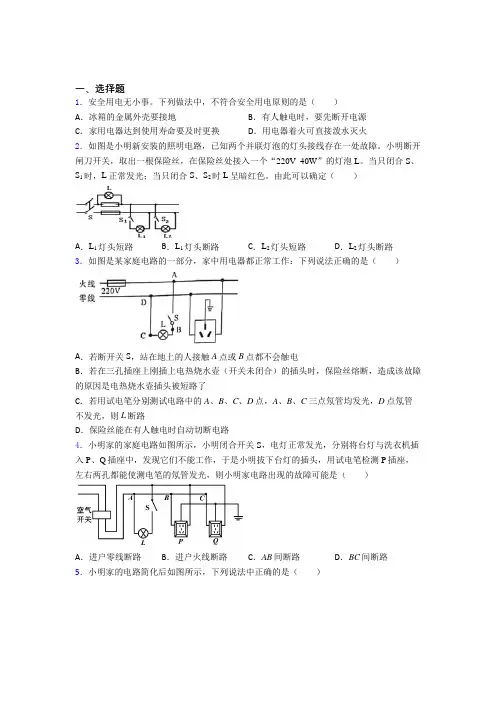

一、选择题1．安全用电无小事。

下列做法中，不符合安全用电原则的是（）A．冰箱的金属外壳要接地B．有人触电时，要先断开电源C．家用电器达到使用寿命要及时更换D．用电器着火可直接泼水灭火2．如图是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明断开闸刀开关，取出一根保险丝，在保险丝处接入一个“220V 40W”的灯泡L。

当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。

由此可以确定（）A．L1灯头短路B．L1灯头断路C．L2灯头短路D．L2灯头断路3．如图是某家庭电路的一部分，家中用电器都正常工作：下列说法正确的是（）A．若断开关S，站在地上的人接触A点或B点都不会触电B．若在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝熔断，造成该故障的原因是电热烧水壶插头被短路了C．若用试电笔分别测试电路中的A、B、C、D点，A、B、C三点氖管均发光，D点氖管不发光，则L断路D．保险丝能在有人触电时自动切断电路4．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（）A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路5．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的6．下列关于家庭电路的说法，正确的是（）A．220V的家庭电路电压对人体是安全的B．家庭电路中控制电灯的开关应与零线相连C．家庭电路中各用电器之间是串联的D．家庭电路的火线和零线可以用测电笔来辨别7．关于家庭电路和安全用电，下列说法错误的是（）A．保险丝必须装在火线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即切断电源8．下列关于我国家庭电路的说法中错误的是（）A．电路中的电能表用来计量家中所有用电器的总功率B．接在家庭电路中的电冰箱和电饭锅是并联连接的C．使用试电笔检查家庭电路时，手应接触笔尾金属体D．空气开关“跳闸”时，可能是电路发生短路引起的9．下列关于电学知识说法正确的是（）A．验电器的工作原理是异种电荷相互排斥B．若空气开关“跳闸”，一定是使用了大功率用电器C．电能表是测量用电器消耗电功率的仪表D．使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连10．在日常生活中，符合安全用电常识的做法是:A．用湿布擦电灯B．有金属外壳的家用电器，金属外壳要接地C．在电线上晾晒衣服D．保险丝烧断后可用铜丝代替保险丝11．下列关于安全用电原则中，说法不正确的是A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前应断开电源开关C．保险装置、插座、导线、家用电器等，发现故障时再进行更换D．不弄湿用电器，不损坏绝缘层12．正在通电使用的灯泡反复出现时暗时亮的现象，可能是电路存在故障（）？A．短路B．断路C．接触不良D．过负荷二、填空题13．家庭电路中，火线与零线间的电压为______V。

中华人民共和国国家标准漏电电流动作保护器UDC621.316.91(剩余电流动作保护器).014.6GB6829—86Residual current operated protective devices国家标准局1986-09-03发布1987-07-01实施1引言本标准规定的漏电电流动作保护器(以下简称漏电保护器)主要是用来对有致命危险的人身触电进行保护。

漏电保护器的功能是提供间接接触保护。

额定漏电动作电流不超过30mA的漏电保护器，在其他保护措施失效时，可作为直接接触的补充保护，但不能作为唯一的直接接触保护。

1.1适用范围本标准适用于交流50Hz、额定电压至380V、额定电流至250A的漏电保护器。

1.2主要目的制定本标准的主要目的在于规定：a.漏电保护器的特性；b.正常工作条件；c.漏电保护器的结构和性能要求；d.验证特性和性能要求的试验与规则；e.漏电保护器的标志、包装、运输、贮存的要求。

1.3本标准与其他标准的关系1.3.1本标准和国内标准的关系本标准符合GB1497—85《低压电器基本标准》。

1.3.2本标准和国际标准的关系本标准参照采用IEC755(1983)《剩余电流动作保护装置的一般要求》(指导性文件)。

2名词术语除本标准补充规定的名词术语外，其余应符合有关国家标准规定。

本标准用的“电流”和“电压”，除另有规定外，均为有效值。

2.1间接接触(indirect contact)人或家畜与故障情况下变为带电的外露导电部分的接触。

2.2直接接触(direct contact)人或家畜与带电部分的接触。

2.3漏电电流(residual current)通过漏电保护器主回路电流的矢量和。

2.4漏电电流动作保护器(剩余电流动作保护器)(residual current operated protective device)在规定条件下，当漏电电流达到或超过给定值时能自动断开电路的机械开电器或组合电器。

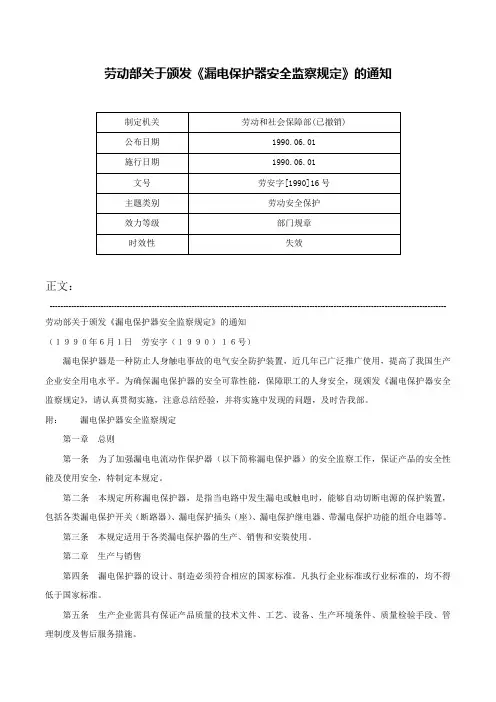

劳动部关于颁发《漏电保护器安全监察规定》的通知正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 劳动部关于颁发《漏电保护器安全监察规定》的通知（１９９０年６月１日劳安字（１９９０）１６号）漏电保护器是一种防止人身触电事故的电气安全防护装置，近几年已广泛推广使用，提高了我国生产企业安全用电水平。

为确保漏电保护器的安全可靠性能，保障职工的人身安全，现颁发《漏电保护器安全监察规定》，请认真贯彻实施，注意总结经验，并将实施中发现的问题，及时告我部。

附：漏电保护器安全监察规定第一章总则第一条为了加强漏电电流动作保护器（以下简称漏电保护器）的安全监察工作，保证产品的安全性能及使用安全，特制定本规定。

第二条本规定所称漏电保护器，是指当电路中发生漏电或触电时，能够自动切断电源的保护装置，包括各类漏电保护开关（断路器）、漏电保护插头（座）、漏电保护继电器、带漏电保护功能的组合电器等。

第三条本规定适用于各类漏电保护器的生产、销售和安装使用。

第二章生产与销售第四条漏电保护器的设计、制造必须符合相应的国家标准。

凡执行企业标准或行业标准的，均不得低于国家标准。

第五条生产企业需具有保证产品质量的技术文件、工艺、设备、生产环境条件、质量检验手段、管理制度及售后服务措施。

第六条生产企业经所在地市工商行政管理局登记注册后，应履行产品认证手续，并应具有国家有关部门授权的检验机构所出具的产品型式试验报告。

第七条生产企业必须设立安全质量管理机构，配备专职检验人员。

对出厂的产品，必须逐台进行安全性能检验，并出具产品合格证。

第八条漏电保护器必须经安全检验合格，并具有认证标志，方可销售。

销售单位对其经销的产品应有销售服务措施。

国网湖北省电力公司2016年《安规》考试题库一、单选题(共120题）1．同一电压等级、同类型、相同安全措施且依次进行的( ）上的不停电工作，可使用一张配电第二种工作票. 答案：A（见《配电安规》3.3。

9。

2)A.不同配电线路或不同工作地点 B。

不同配电线路C.不同工作地点D.相邻配电线路2．专责监护人应由具有相关专业工作经验，熟悉工作范围内的（）情况和本规程的人员担任. 答案:A(见《配电安规》3.3。

11。

4）A。

设备； B. 现场； C. 接线； D.运行3．工作负责人应由有本专业工作经验、熟悉工作范围内的设备情况、熟悉本规程，并经（）批准的人员担任，名单应公布。

答案:A（见《配电安规》3.3.11.2）A。

工区（车间）； B。

单位; C. 上级单位； D.公司4．电缆及电容器接地前应（）充分放电。

答案：A（见《配电安规》4。

4.11）A. 逐相；B。

保证一点；C. 单相； D.三相5．非连续进行的故障修复工作，应使用（）。

答案：B（见《配电安规》3.3。

6）A. 故障紧急抢修单；B。

工作票；C. 施工作业票；D。

口头、电话命令6．工作票只能延期（）。

答案:A（见《配电安规》3.3。

10。

3）A. 一次;B. 两次; C。

三次; D。

四次7．禁止( )停、送电. 答案：B(见《配电安规》3.4。

11）A。

同时； B. 约时； C. 分时; D。

按时8．专责监护人的安全责任包含:明确被监护人员和（）. 答案:C（见《配电安规》3.3。

12.4）A. 许可工作的命令正确; B。

工作必要性;C。

监护范围； D.安全注意事项9．成套接地线应用有( )的多股软铜线和专用线夹组成。

答案：C(见《配电安规》4.4.13）A。

绝缘护套；B。

护套；C。

透明护套；D。

橡胶护套10．单独巡视人员应经（）批准并公布。

C（见《配电安规》5.1.1）A. 公司领导；B. 工区领导;C. 工区；D.安质部门11．停电拉闸操作应按照( ）的顺序依次进行,送电合闸操作应按与上述相反的顺序进行。

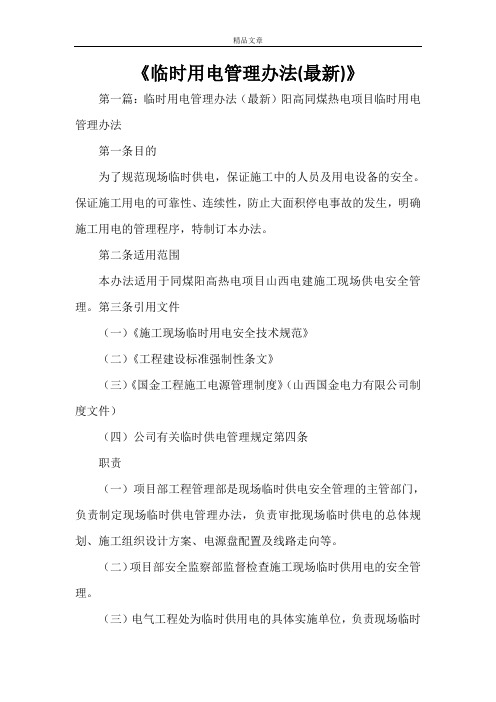

《临时用电管理办法(最新)》第一篇：临时用电管理办法（最新）阳高同煤热电项目临时用电管理办法第一条目的为了规范现场临时供电，保证施工中的人员及用电设备的安全。

保证施工用电的可靠性、连续性，防止大面积停电事故的发生，明确施工用电的管理程序，特制订本办法。

第二条适用范围本办法适用于同煤阳高热电项目山西电建施工现场供电安全管理。

第三条引用文件（一）《施工现场临时用电安全技术规范》（二）《工程建设标准强制性条文》（三）《国金工程施工电源管理制度》（山西国金电力有限公司制度文件）（四）公司有关临时供电管理规定第四条职责（一）项目部工程管理部是现场临时供电安全管理的主管部门，负责制定现场临时供电管理办法，负责审批现场临时供电的总体规划、施工组织设计方案、电源盘配置及线路走向等。

（二）项目部安全监察部监督检查施工现场临时供用电的安全管理。

（三）电气工程处为临时供用电的具体实施单位，负责现场临时供电的施工、运行及维护。

（四）电气工程处按照现场施工总平面布置图负责现场临供配置及走向设计，出图后报项目部审批。

（五）电气工程处按照审批后的图纸进行供电用料计算，并做材料及安装预算，报项目部审批。

（六）电气工程处按照审批后的图纸进行施工，项目部负责验收。

（七）电气工程处须成立国金工程现场临供电小组，人数需满足现场施工和生活供用电的要求，并安排专人负责。

第五条实施方案（一）现场临时供电施工组织设计。

1、电气工程处应根据项目施工总平面布置图和业主提供的接入电源情况，规划施工现场用电设备配备情况，编制施工现场临时供电施工组织设计方案。

2、施工现场临时供电施工组织设计方案经项目部批准后开始实施。

（二）现场临时供电设施的施工1、电气工程处按照批准后的临时供电施工组织设计方案，编制材料预算，报项目部相关部室审批。

2、项目部物资供应部按照审批后的预算进行材料采购。

3、采购标准为按国家相关规定对临时供用电的设备材料的要求进行采购，确保设备、材料符合临供用电安全要求。

X X X X X X X X X X职业学校教学设计方案学科名称：电工基础授课班级：设计者：年月日第周教学过程结构 教学 环节教师活动学生活动教学媒体设计意图三极与四极漏电保护器的简单分析低压配电系统中装设漏电保护器是防止人身触电的有效措施，也可以防止因漏电而引发的电气火灾及设备损坏事故。

漏电保护器一般分为一极、二极、三极、四极。

其中一极、二极漏电保护器的结构原理图，它们的主要区别在于当漏电事故发生时是否断开零线。

其工作原理均为通过检测相线、零线电流的相量和是否为零来判定是否有漏电事故发生。

首先二者的漏电动作原理相同。

均是通过检测穿过零序电流互感器的3根相线和1根N 线的电流相量和是否达到漏电保护器的动作电流值来决定其是否脱扣。

对于正常工作的三相四线配电系统，不论其所带负载如何，均有ia+ib+ic+iN=0，漏电保护器不动作。

一旦发生接地故障时，故障相有一部分电流经故障点流入大地，此时零序电流互感器内电流相量和不等于零，即ia+ib+ic+iN ≠0，漏电保护器动作，切断故障回路，从而保证人身安全。

不同之处以实物对比学习实物理论联系实际，使学生能达到懂理论会动手。

会在实际中安装维修。

仅在于漏电保护器动作时，在切断相线的同时是否切断零线。

应用时，正常情况下，若负载是Y形接法，不论三相平衡与否，其中性点与N线相连，则穿过零序电流互感器的相线及N线电流相量和为零，即ia+ib+ic=-iN，当然没有问题。

但若负载是N形接法，由于负载无中性点，则漏电保护器的N线被悬空，iN=0。

此时，只有负载三相平衡，即ia+ib+ic=0，才有ia+ib+ic+iN=0，保证漏电保护器不动作。

因此漏电保护器均应用于三相四线配电系统中，而不论其负载是否平衡。

对无中性点的负载，则不可使用。

大不相同，穿过零序电流互感器的仅有3根相线，因此，它检测的仅是三相电流的相量和。

在正常的配电系统中，要使ia+ib+ic=0，只有以下2种情况：1.三相四线配电系统中，负载三相平衡。

漏电保护器安全使用知识
1.什么是漏电爱护器?
答：漏电爱护器（漏电爱护开关）是一种电气平安装置。

将漏电爱护器安装在低压电路中，当发生漏电和触电时，且达到爱护器所限定的动作电流值时，就马上在限定的时间内动作自动断开电源进行爱护。

2.漏电爱护器的结构组成是什么?
答：漏电爱护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。

将微弱的漏电信号放大，按装置不同（放大部件可采纳机械装置或电子装置），构成电磁式爱护器相电子式爱护器。

③执行机构。

收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被爱护电路脱离电网的跳闸部件。

- 1 -。

中华人民共和国行业标准施工现场临时用电安全技术规范Technical code for safety of temporary electrification on construction siteJGJ 46－2019J 405－2018批准部门：中华人民共和国建设部施行日期：2018年7月1 日中华人民共和国建设部公告第322号建设部关于发布行业标准《施工现场临时用电安全技术规范》的公告现批准《施工现场临时用电安全技术规范》为行业标准，编号为JGJ 46-2005，自2005年7月1日起实施；其中，第l.0.3、3.l.4、3.1.5、3.3.4、5.1.l、5.1.2、5.l.10、5.3.2、5.4.7、6.1.6、6.l.8、6.2.3、6.2.7、7.2.l、7.2.3、8.1.3、8.1.11、8.2.10、8.2.11、8.2.15、8.3.4、9.7.3、10.2.2、10.2.5、10.3.11条为强制性条文，必须严格执行。

原行业标准《施工现场临时用电安全技术规范》JGJ 46-88同时废止。

本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2018年4月15 日1 总则1.0.1为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事件发展，制定本规化。

1.0.2 本规范运用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统的设计、安装、使用、维修和拆除。

l.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用TN-S接零保护系统；3 采用二级漏电保护系统。

1.0.4 施工现场临时用电，除应执行本规范的规定外，尚应符合国家现行有关强制性标准的规定。
