机械格栅

回转式细格栅除污机操作规程宜兴市华电环保设备有限公司目录1、工作原理2、一般性能描述3、性能和结构4、主要技术参数：5、主要材质：6、现场控制箱7、设计、制造及质量控制8、检验与试验要求9、设备的安装、运行、维修手册10、注意事项及维护1、工作原理回转式机械细格栅是一种用于水源口拦除固体垃圾的专用设备，它可以连续自动地清除污水中的各种形状的漂浮物。

当格栅链在减速机驱动机构的驱动下，安工作方向做循环运动，此时水槽中的水流经齿耙栅隙，耙齿格栅对水中的固体杂物进行拦截，并由运动中的耙齿将其捞起，随耙齿链一起向上运行到达顶部后，通过链轮和弯轨的导向，使每组耙齿之间产生相对运动，达到自清目的，致使大部分固态杂物因自身重力而落下，另一些粘附在栅缝中的杂物在反转清洗刷的作用下把耙齿的杂物洗刷干净，并均匀地落入螺旋输送机中。

由于耙齿格栅链是一个封闭式循环机构，所以它可以自动连续地工作，对水中漂浮杂物不断地进行清除。

2、一般性能描述循环耙式清污机适用于原生污水的漂浮物的清除，其主要部件是通常称为“耙齿”或“耙爪”的过滤元件。

整个格栅部件直接安装在渠道上，固体物由滤带捕获，通过耙齿送至格栅驱动装置后部的较高位置后排出。

格栅支架的二侧均固定有混凝土渠道上，并且拆卸方便，格栅在安装过程中保证渠道内的所有污水能全部流经格栅，并且格栅在除污过程中在格栅两侧无死坑。

格栅除污机构在运行中断后一旦恢复运行时，格栅除污机构能在完全阻塞的格栅上去除积聚的栅渣。

机械格栅架、支架及各运动构件均为户外型，所有构件的设计保证在最恶劣的环境中使用寿命最长。

3、性能和结构回转式机械格栅主要由机架、驱动装置（电机减速机）、二侧牵引链、导向链轮、钩形栅片、清扫用转刷及现场控制箱组成。

◆齿耙齿耙是由诸多小齿耙相互联接组成一个硕大的旋转面，捞渣彻底、干净、运转灵活可靠。

齿耙具有足够的强度和刚度，不会造成连接轴的弯曲或影响耙栅平稳移动或脱链。

卸料后的回程耙栅设置实用可靠的卸污吸嘴不会粘附污物。

机械格栅机技术要求一、设备型号及数量HZGS-3.5*0.6m 机械格栅机，一台。

二、技术参数及要求2.1工作条件2.2技术参数2.3主要部件材质（最低标准）2.4技术要求1、格栅安装在进水渠道内，形式为回转式机械格栅除污机，耙齿链在迎水面做向上向后的回转运动。

2、耙齿设计为犁形耙齿，落渣时通过齿与齿之间的错位运动来提高清除效率。

3、耙齿的运行平稳，耙齿排布均匀，便于更换并且有足够的强度和刚度。

4、耙齿链采用封闭式，防止杂质侵入，确保设备的长时间正常运转。

5、链传动系统设置链轮张紧调节装置。

6、格栅能准确地完成整个工作循环，其结构设计能保证清污效果。

7、各部焊缝平整光滑，无任何裂缝、未溶合、未焊透等缺陷。

8、驱动装置能承受弯矩合扭矩同时作用的载荷。

9、减速箱所有结合面及输入和输出轴密封处无渗漏。

10、格栅能在无人看管的情况下连续稳定工作。

11、驱动装置及链条设防护罩，其结构型式便于维修检查，并能满足现场安装的要求。

12、格栅的工作时噪音不大于75dB（A）。

13、具备防止设备超载运行的保护机构。

14、设备所有传动部分均在水面以上，并在机架上方开设检修孔，检修保养时，工作人员只需在工作平台上通过检修孔处进行修理，确保维护保养方便。

设备安装时只需将设备整机吊装到位，耙齿面为迎水面，将地脚与两侧预埋板进行焊接即可。

15、不锈钢部件加工完成后对其表面进行去污化学处理。

2.5供货范围整套装配完整的回转式机械格栅除污机包括：机架、传动导轮、封闭回转牵引链、犁形耙齿及串联小轴、轴承及耙链张紧装置、水下定位套及回转轮、两侧及下方堵水橡胶板、传动电机等。

三、质量保证及承诺1、中标方负责设备现场免费指导安装、设备调试。

2、质保期为自安装调试正常后12 个月或到货后18 个月，先到为准。

质保期内凡出现设备质量问题，中标方均应免费维修或更换，并对其产品提供终身服务。

3、中标方对用户操作人员进行技术培训，直到能够正常熟练操作为止，培训内容包括：设备的工作原理、设备构造及维护、设备操作等。

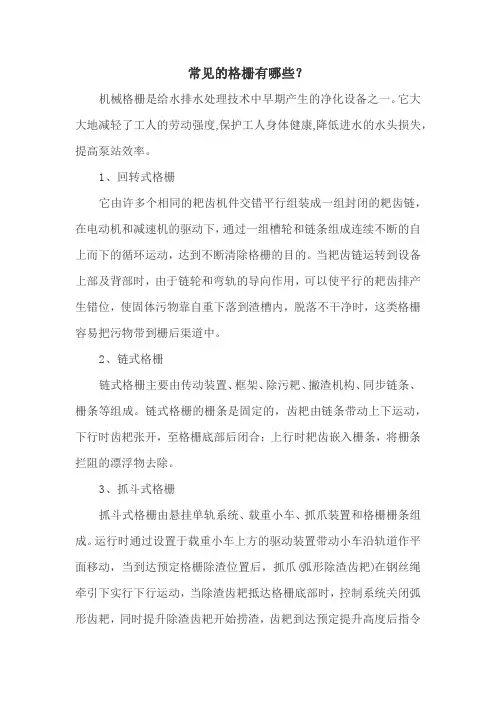

常见的格栅有哪些？机械格栅是给水排水处理技术中早期产生的净化设备之一。

它大大地减轻了工人的劳动强度,保护工人身体健康,降低进水的水头损失，提高泵站效率。

1、回转式格栅它由许多个相同的耙齿机件交错平行组装成一组封闭的耙齿链，在电动机和减速机的驱动下，通过一组槽轮和链条组成连续不断的自上而下的循环运动，达到不断清除格栅的目的。

当耙齿链运转到设备上部及背部时，由于链轮和弯轨的导向作用，可以使平行的耙齿排产生错位，使固体污物靠自重下落到渣槽内，脱落不干净时，这类格栅容易把污物带到栅后渠道中。

2、链式格栅链式格栅主要由传动装置、框架、除污耙、撇渣机构、同步链条、栅条等组成。

链式格栅的栅条是固定的，齿耙由链条带动上下运动，下行时齿耙张开，至格栅底部后闭合；上行时耙齿嵌入栅条，将栅条拦阻的漂浮物去除。

3、抓斗式格栅抓斗式格栅由悬挂单轨系统、载重小车、抓爪装置和格栅栅条组成。

运行时通过设置于载重小车上方的驱动装置带动小车沿轨道作平面移动，当到达预定格栅除渣位置后，抓爪(弧形除渣齿耙)在钢丝绳牵引下实行下行运动，当除渣齿耙抵达格栅底部时，控制系统关闭弧形齿耙，同时提升除渣齿耙开始捞渣，齿耙到达预定提升高度后指令载重小车移动至指定点卸污。

4、自清式格栅自清式格栅由动力装置、机架、梨形耙齿、清洗机构及电控箱等组成。

当运行时，耙齿链的下部浸没在水中，在动力装置的驱动下，耙齿链进行回转运动，把液体中的杂物分离出来，当运转到上部时，由于链轮和弯轨的导向作用，是魅族耙齿之间产生相对运动，大部分固体杂物靠自重脱落下来，另一部分粘在耙上的杂物依靠橡胶刷清理和压力冲洗水冲刷去除。

5、粉碎型格栅粉碎型格栅机主要是由切割刀片、垫片、轴、中间轴支承、旋转式过水格栅、轴承和密封圈、侧栏、底座、机壳、固定框架、减速器等部分组成。

粉碎型格栅机是一种把污水中的固体颗粒粉碎成细小颗粒的新型格栅，栅渣被粉碎后不需要打捞，同时起到保护后续水泵的作用。

污水处理厂的设备原理污水处理厂的设备原理主要是通过一系列的工艺流程，将污水中的有害物质和污染物去除，使其达到国家和地方的排放标准。

以下将详细介绍污水处理厂常用的设备原理。

1. 机械格栅：机械格栅是污水处理厂的初级处理设备，主要用于去除污水中的大颗粒物质。

污水先经过机械格栅，大颗粒物质被截留在格栅上方，而污水则流过格栅进入后续的处理工艺。

2. 沉砂池：污水流经机械格栅后，会进入沉砂池。

在沉砂池中，污水的流速减慢，让沉积物（如砂子、石子等）与污水分离。

由于沉积物比水重，它们会沉入底部形成污泥层，而清水则继续向前流动。

3. 植物池：植物池是污水处理厂的一种常见处理工艺。

它主要通过植物的吸收和微生物的降解来净化污水。

在植物池中，污水会通过一系列的人工湿地或者是自然湿地，沿途通过植物根系的吸收和降解，去除有机污染物和一部分氮、磷等营养物质。

4. 曝气池：曝气池是一种利用生物降解作用去除废水中有机物和氮、磷等营养物质的设备。

在曝气池中，通过给予一定的氧气供需，使生物菌群发生好氧或厌氧代谢，并将有机物和营养物质降解为二氧化碳、水和无害的气体。

5. 活性炭吸附：在一些高级处理工艺中，污水处理厂会引入活性炭吸附设备。

活性炭具有较大的比表面积和较好的吸附能力，能够吸附污水中的有机物、重金属等物质。

通过活性炭吸附，可以进一步提高污水处理的效果和水质的净化程度。

6. 混凝过滤：在初级处理之后，污水中仍然存在大量的悬浮物和胶体物质。

通过加入混凝剂，可以将这些悬浮物和胶体物质凝结成为较大的颗粒，从而方便后续的过滤或沉淀。

经过混凝剂处理后的污水会进入过滤设备，过滤掉大部分的悬浮物，使水质得到进一步提高。

7. 水质调节设备：水质调节设备包括PH调节、加氯消毒等。

污水处理过程中，根据具体的水质情况，需要对水的酸碱度进行调节，以保证后续的处理工艺能够顺利进行。

此外，在出水口进行消毒处理，消除细菌和病原体的存在，保证出水质量符合相关标准。
