回转式机械格栅安装说明

回转式细格栅除污机操作规程宜兴市华电环保设备有限公司目录1、工作原理2、一般性能描述3、性能和结构4、主要技术参数：5、主要材质：6、现场控制箱7、设计、制造及质量控制8、检验与试验要求9、设备的安装、运行、维修手册10、注意事项及维护1、工作原理回转式机械细格栅是一种用于水源口拦除固体垃圾的专用设备，它可以连续自动地清除污水中的各种形状的漂浮物。

当格栅链在减速机驱动机构的驱动下，安工作方向做循环运动，此时水槽中的水流经齿耙栅隙，耙齿格栅对水中的固体杂物进行拦截，并由运动中的耙齿将其捞起，随耙齿链一起向上运行到达顶部后，通过链轮和弯轨的导向，使每组耙齿之间产生相对运动，达到自清目的，致使大部分固态杂物因自身重力而落下，另一些粘附在栅缝中的杂物在反转清洗刷的作用下把耙齿的杂物洗刷干净，并均匀地落入螺旋输送机中。

由于耙齿格栅链是一个封闭式循环机构，所以它可以自动连续地工作，对水中漂浮杂物不断地进行清除。

2、一般性能描述循环耙式清污机适用于原生污水的漂浮物的清除，其主要部件是通常称为“耙齿”或“耙爪”的过滤元件。

整个格栅部件直接安装在渠道上，固体物由滤带捕获，通过耙齿送至格栅驱动装置后部的较高位置后排出。

格栅支架的二侧均固定有混凝土渠道上，并且拆卸方便，格栅在安装过程中保证渠道内的所有污水能全部流经格栅，并且格栅在除污过程中在格栅两侧无死坑。

格栅除污机构在运行中断后一旦恢复运行时，格栅除污机构能在完全阻塞的格栅上去除积聚的栅渣。

机械格栅架、支架及各运动构件均为户外型，所有构件的设计保证在最恶劣的环境中使用寿命最长。

3、性能和结构回转式机械格栅主要由机架、驱动装置（电机减速机）、二侧牵引链、导向链轮、钩形栅片、清扫用转刷及现场控制箱组成。

◆齿耙齿耙是由诸多小齿耙相互联接组成一个硕大的旋转面，捞渣彻底、干净、运转灵活可靠。

齿耙具有足够的强度和刚度，不会造成连接轴的弯曲或影响耙栅平稳移动或脱链。

卸料后的回程耙栅设置实用可靠的卸污吸嘴不会粘附污物。

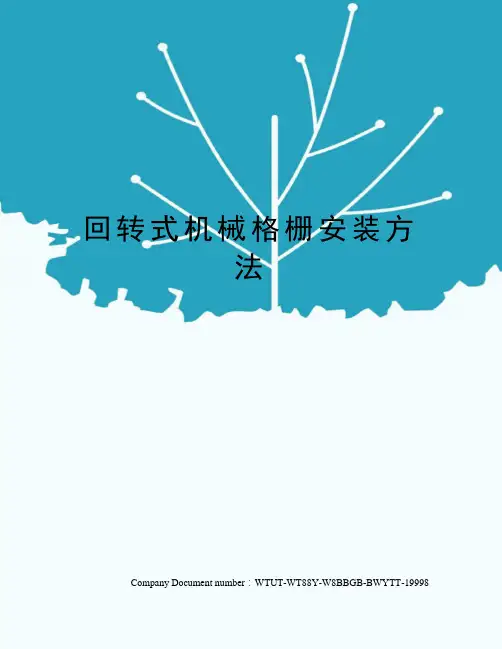

回转式机械格栅安装方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998广州某食品有限公司机械格栅设计方案建设单位：广州某食品有限公司设计单位：广州兴徕环保设备有限公司联系电话：020-联系手机：1公司网址：一、概述回转式机械格栅机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，广泛地应用于城市污水处理、自来水行业、电厂进水口，同时用于纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国较先进的固液筛分设备之一。

有尼龙或不锈钢制成的耙齿，按一定的排列次序装配在链条轴上形成封闭式的环形耙齿链，整个耙齿链在传动的驱动下自下而上作连续循环运动，将截流在耙齿上的固定悬浮物从污水中输送到地面或平台上方，并在耙齿旋转过程中使用自动清渣器将物料清楚，已达到保护水泵河减轻后续工序的处理负荷的目的。

自动清渣器的增加是格栅机的一个突破性的进展，应用更广泛、更方便，增加的自动清渣器不仅可以将截流在耙齿上的固体悬浮物清楚掉，还可以将丝状、缠绕状的条形物体清除掉，可以避免缠绕在耙齿上的条形物体在旋转过程中将耙齿折断或折偏，影响格栅机的正常工程。

自动清渣器的使用提高了格栅机拦污的质量和工作效率。

二、标注示例：HF □×□□栅隙（mm）沟深（mm）沟宽（mm）回转式机械格栅三、主要部件的图示：四、适用范围：本安装适用说明书适用于粗细格栅机系列的安装方案。

五、防腐及包装、运输、存储1、防腐除不锈钢件外的其余外露面均涂抹的沥青涂料或其他耐酸碱涂料。

2、包装、运输、存储除减速机及控制部分采用原厂包装外，其余塑料件、不锈钢件均适用编织袋包装，在包装及运输时应注意防护耙齿的碰伤和磨损，塑料件在运输堆放时应避免阳光直射。

六、安装及注意事项1.设备及工具：吊机吊装，拉爆螺丝或水泥捣制固定。

2.安装过程：①根据设备安装图，在基础平面上预留出设备安装支撑座位置，吊装就位时将此位置与支撑座重合。

回转式机械格栅安装使用说明书南京德诺环保工程有限公司二O一三年九月一、产品简介1、前言回转式机械格栅是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一，填补了国内空白。

回转式机械格栅通常根据用户提供的设计参数设计制造。

如对本设备进行改造，必须得到我公司的同意，以免损坏设备。

对非质量原因造成设备故障，本公司不承担责任，但我公司可提供有偿服务。

2、工作原理回转式机械格栅是由一种独特的耙齿装配成一组回转格栅链。

在电机减速器的驱动下，耙齿链进行逆水流方向回转运动，将漂浮在水面上的浮渣打捞，耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。

另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。

当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

3、特点与使用条件该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，及其本身设置了机械过载安全保护装置，在设备发生故障时，剪切销剪断，可以避免设备超负荷工作，损坏设备部件。

本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制设备的启停；并且有手动控制功能，以方便检修。

用户可根据不同的工作需要任意选用。

由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。

二、安装与调试本设备运行原理简单，安装前认真阅读本说明书即可完成安装。

1、安装前准备①首先熟悉设备安装图中的结构、作用和特点，并了解设备的有关技术要求。

回转式细格栅除污机操作规程宜兴市华电环保设备有限公司目录1、工作原理2、一般性能描述3、性能和结构4、主要技术参数：5、主要材质：6、现场控制箱7、设计、制造及质量控制8、检验与试验要求9、设备的安装、运行、维修手册10、注意事项及维护1、工作原理回转式机械细格栅是一种用于水源口拦除固体垃圾的专用设备，它可以连续自动地清除污水中的各种形状的漂浮物。

当格栅链在减速机驱动机构的驱动下，安工作方向做循环运动，此时水槽中的水流经齿耙栅隙，耙齿格栅对水中的固体杂物进行拦截，并由运动中的耙齿将其捞起，随耙齿链一起向上运行到达顶部后，通过链轮和弯轨的导向，使每组耙齿之间产生相对运动，达到自清目的，致使大部分固态杂物因自身重力而落下，另一些粘附在栅缝中的杂物在反转清洗刷的作用下把耙齿的杂物洗刷干净，并均匀地落入螺旋输送机中。

由于耙齿格栅链是一个封闭式循环机构，所以它可以自动连续地工作，对水中漂浮杂物不断地进行清除。

2、一般性能描述循环耙式清污机适用于原生污水的漂浮物的清除，其主要部件是通常称为“耙齿”或“耙爪”的过滤元件。

整个格栅部件直接安装在渠道上，固体物由滤带捕获，通过耙齿送至格栅驱动装置后部的较高位置后排出。

格栅支架的二侧均固定有混凝土渠道上，并且拆卸方便，格栅在安装过程中保证渠道内的所有污水能全部流经格栅，并且格栅在除污过程中在格栅两侧无死坑。

格栅除污机构在运行中断后一旦恢复运行时，格栅除污机构能在完全阻塞的格栅上去除积聚的栅渣。

机械格栅架、支架及各运动构件均为户外型，所有构件的设计保证在最恶劣的环境中使用寿命最长。

3、性能和结构回转式机械格栅主要由机架、驱动装置（电机减速机）、二侧牵引链、导向链轮、钩形栅片、清扫用转刷及现场控制箱组成。

◆齿耙齿耙是由诸多小齿耙相互联接组成一个硕大的旋转面，捞渣彻底、干净、运转灵活可靠。

齿耙具有足够的强度和刚度，不会造成连接轴的弯曲或影响耙栅平稳移动或脱链。

卸料后的回程耙栅设置实用可靠的卸污吸嘴不会粘附污物。

旋转式格栅除污机安装使用说明书一、前言用户在安装和使用本产品前，请先详细阅读本手册，以免损坏设备。

旋转式格栅除污机是一种可以连续自动拦截并清除流体中各种悬浮杂物的机械处理专用设备，可广泛地应用于城市污水设备、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前环境污水处理中常用的固液分离设备之一。

二、产品介绍本产品有传动机构、耙齿链等部件组成，由粑齿装配成一种旋转式格栅链，在电机减速机的驱动下，耙齿链进行连续循环转动。

耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间相对自清运动，绝大部分固体物质靠重力落下。

另一部分则靠毛刷清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙，可根据用户的使用条件需要，进行选择。

由耙齿把流体中的固态悬浮物分离后，才能保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

安装图示：三、特点与使用条件该设备的最大优点是自动化程度高、分离效果高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作。

本设备可以全天候工作，可以实现任意时间段来调节设备运行间隔，也可周期性运转；可根据格栅前后液位差自动控制；用户在设计电控时应考虑手动按钮，以方便检修，用户可根据不同的工作需要来设计电控系统。

电路无需复杂的控制方式，但要有热保护。

该设备结构设计合理，在设备工作时，自身具有很强的自经能力，不会发生堵塞现象，所以日常维修工作量较少。

四、安装调试说明1、设备起吊安装前先需检查的内容1．1检查设备在运输过程中是否损坏现象。

1．2根据设备安装图检查基础尺寸是否符合要求，应保证；1．3格栅井两侧于井顶部平台面应垂直，其垂直误差不超过20mm；格栅井两侧应平行，其平行度误差不超过20mm。

1．4检查各预埋件位置、尺寸是否与图纸一致，预埋钢板应与格栅井顶部平台平。

回转式粗格栅除污机操作规程宜兴市华电环保设备有限公司目录1、概述：2、性能参数：3、设备技术性能和结构特点：4、主要零部件材质5、控制系统6、设备制造标准7、设备测试：8、主要技术参数控制9、设备外观检测10、检验与试验要求10.1、试验要求：10.2、检验：11、设备的安装、运行、维修手册11.1、安装与操作11.2、注意事项及维护1、概述：我公司提供的回转式机械格栅为成套设备。

主要用于城镇污水处理厂、住宅小区预处理装置、市政污水管道、自来水厂和电厂冷却水等进水口处进行杂物分离的设备，还可用于纺织、水果、水产、造纸、酿酒、屠宰、制革等行业的生产工艺中进行水洗或预处理筛分，是种理想的固液筛分设备。

回转式格栅除污机由驱动机构驱动主轴旋转，主轴两侧的链轮使牵引链条作回转运动，在环形链条上均布齿耙，齿耙间距与格栅栅距交错并列。

回转运动时移动齿耙插入固定栅条间隙中上行，将格栅截留下的悬浮物（栅渣）刮至平台上端的卸料处，并由卸污机构将栅渣卸至输送机或贮渣车内。

2、性能参数：设备名称回转式粗格栅除污机设备型号SGL-800数量1台排渣高度1000mm渠道宽度900mm格栅宽度800mm渠道深度6650mm栅距20mm安装角度70°电机功率 1.5KW减速机SEW电源、防护及绝缘等级50HZ 3相 380V IP55 F级工作方式间歇或连续运行3、设备技术性能和结构特点：A、格栅采用间距相等的直线形栅条，以倾斜方式安装，安装角度为70°，并在栅前采用循环链条牵引的前置式耙污机构进行除污。

B、格栅能根据时间或栅前后水位差启动，能满足截留和耙除水中较大颗粒的垃圾等杂物。

C、格栅在达到设计流量的情况下能24小时连续运行，同时也能间断运行和长时间停机后正常启动运行。

D、耙污机构在运行中断后一旦恢复运行时，耙污机构能在完全阻塞的格栅上去除积聚的栅渣。

E、格栅架、支架及各运动构件均为户外型，所有构件的设计保证在最恶劣的环境中使用寿命最长。

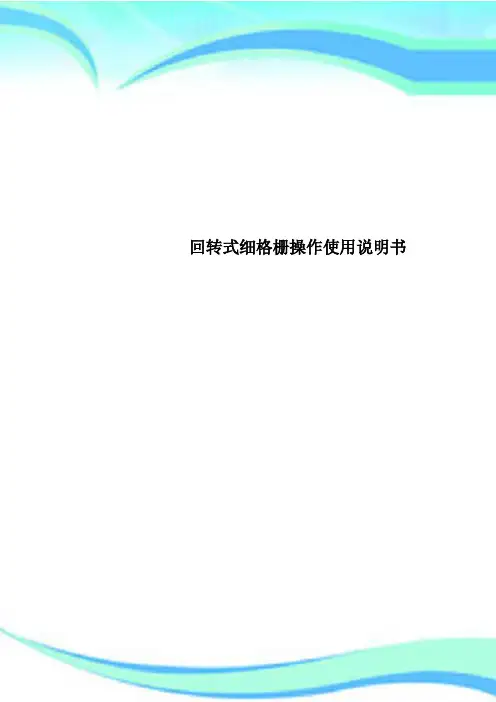

回转式细格栅操作使用说明书————————————————————————————————作者：————————————————————————————————日期：回转式细格栅安装使用说明书江苏迈特环保科技有限公司TEL：9FAX：9目录一、产品概述 0二、工作原理 0三、产品型号说明 0四、技术性能参数 (1)五、产品结构与功能 (4)1、设备结构 (4)3、产品功能 (5)4、产品特点 (5)六、电控系统结构与功能 (5)1、电控系统说明 (5)2、选择开关及按钮 (5)3、指示灯 (6)七、运输和储存 (6)八、安装 (6)1、设备安装 (6)2、电气安装 (8)九、调试 (8)1、开机前的准备 (8)2、设备的操作规程 (8)3、操作管理 (9)十、运行 (10)1、常规操作的前提 (10)2、开机前注意事项 (10)3、本机运行 (10)4、运行注意事项 (11)5、紧急措施 (11)6、设备闲置 (11)十一、维护保养 (11)1、主要部件维护 (11)2、润滑 (11)十二、故障处理 (12)十三、安全指导 (13)一、产品概述循环式齿耙清污机主要设在大型取水口、污水及雨水的提升泵站、污水处理厂进水口等处，可连续自动阻拦和清除污水中细小的纤维及悬浮杂物，以确保水泵及其他设备的正常工作。

适用于城市污水、纺织、皮革、食品、造纸、榨糖、酿酒及肉类加工等作为拦污设备。

一般作为污水预处理的第二道（或第二道以后）格栅，常用做细格栅用，小规格最小间隙可达1mm。

当单台宽度较大（B＞1550mm）时，应考虑制作成并联机（即一个驱动装置驱动多组栅面）。

二、工作原理在驱动机构传动下，链轮牵引整个环形格栅组以2m/min左右的速度回转；环形格栅组的下部浸没在过水槽内，栅耙齿携水中杂物沿轨道上行，带出水面；当到达顶部时，因弯轨和链轮的导向作用，使相邻耙齿间产生相互错位推移，把附在栅面上大部分污物外推，污物以自重卸入污物盛器内；另一部分粘、挂在齿上的污物，在回转至链轮下部时，清洗装置作反向旋转刷洗，把栅面污物清除干净。

回转式机械格栅安装方法回转式机械格栅属于一种用于环保和污水处理领域的设备，用于过滤和去除固体废物。

它由一个旋转的轴承筒和固定在轴承筒上的格栅组成。

格栅上的直条状物体可以捕捉和隔离固体废物，旋转轴承筒则将这些废物从水中分离出来。

以下是关于回转式机械格栅安装的详细步骤和方法。

1.施工准备在进行回转式机械格栅安装之前，需要准备必要的材料和设备。

这些包括格栅本身、安装基础（如混凝土平台）、固定螺栓、焊接材料、起重设备等。

确保这些准备工作充分并具备安装过程所需的要素。

2.安装基础回转式机械格栅需要固定在一个稳定的基础上以确保其正常运转。

首先，清理安装区域，移除障碍物和杂物。

然后，根据机械格栅的尺寸和重量，在基础上标记出安装点。

使用级别仪检查基础面是否水平，如有倾斜需要进行调整。

3.安装框架将机械格栅的框架放置在安装基础上，并根据标记点确定正确的位置。

使用固定螺栓将框架固定在基础上，确保框架处于水平和稳定的状态。

根据需要，可以在框架上进行焊接以确保更高的稳定性。

4.安装轴承将回转式机械格栅的轴承组件安装在框架上。

根据厂家提供的安装手册和说明，将轴承组件正确地定位和固定在框架上。

确保轴承的安装位置和角度正确，以保证格栅的正常运转。

5.安装格栅将格栅板放置在轴承组件上，并根据需要进行焊接或固定。

确保格栅板的安装位置正确，保持平行和稳定。

格栅板的数量和间距根据具体的安装要求和设计要求进行调整。

6.测试和调整完成回转式机械格栅的安装后，进行测试和调整以确保其正常运转。

检查轴承是否灵活转动，检查格栅板是否正确运行和排放固体废物。

如果发现任何问题，必须及时进行调整和修复。

需要注意的是，在进行回转式机械格栅安装之前，应仔细阅读和理解相关的安装手册、图纸和说明。

根据所提供的指导，按照正确的顺序和方法进行安装，以确保设备安全、稳定地运行，并能够有效地完成其设计目标。

在整个安装过程中，应加强安全意识，遵守相关的安全规定和操作流程，以确保工作人员的安全。

回转式格栅除污机的安装维护事项回转式格栅除污机是一种常见的污水处理设备，它能够有效地除去污水中的固体颗粒物，保证污水经过处理后的质量符合环保标准。

为了确保回转式格栅除污机的正常运行，下面介绍一些安装维护事项。

安装事项设备选型在进行回转式格栅除污机的安装之前，需要对设备进行选型。

选型时需要考虑污水的流量、水质、废水排放标准以及环保要求等因素，从而确定实在的处理本领和设备规格，确保设备能够充分实际需要。

设备安装正确安装回转式格栅除污机对设备的正常运行至关紧要。

安装时需要注意以下几点：1.安装场地应当符合安全、卫生、环保要求，且具有良好的通风、照明和排水条件。

2.设备安装前应认真阅读设备说明书，确保设备组装正确，各零部件齐全。

3.设备安装时需要认真检查各紧固件是否松动，各零部件是否有损坏。

4.安装时应将设备放置在水平地面上，并妥当安装固定螺栓。

连接管道连接管道是回转式格栅除污机的关键部分之一，安装过程需要注意以下几点：1.管道连接前，要先清理管道和法兰，以确保无异物和杂质影响流量。

2.排污管道的位置须留有确定的余量，便利后期的检查和维护。

3.管道连接需要保持确定的坡度，以便利排放污水。

同时，需要进行密封处理，以避开漏水。

维护事项定期维护回转式格栅除污机的定期维护工作包括清理固体物、更换油封和轴承以及检查各个配件是否正常。

定期维护可以延长设备的使用寿命，保证设备的性能和稳定性。

清理固体物回转式格栅除污机在工作过程中，会不断收集污水中的固体颗粒物，需要定期清理。

清理工作时需要注意以下几点：1.清理前，需要先断开电源，并进行安全措施。

2.清理间隔时间一般为1个月，实在时间依据处理水量和水质而定。

3.清理时，需先打开设备的良、恶泵，将固体物拨至恶泵所在位置，然后再进行清理。

4.清理完毕后，需要对设备及周边进行清洁，防止二次污染。

更换油封和轴承回转式格栅除污机的油封和轴承需要定期更换，以保证设备的正常运行。

更换过程需要注意以下几点：1.更换油封和轴承前，需要先断开电源，并进行安全措施。

广州某食品有限公司机械格栅设计方案建设单位：广州某食品有限公司设计单位：广州兴徕环保设备有限公司联系电话：020-联系手机：1公司网址：一、概述回转式机械格栅机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，广泛地应用于城市污水处理、自来水行业、电厂进水口，同时用于纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国较先进的固液筛分设备之一。

有尼龙或不锈钢制成的耙齿，按一定的排列次序装配在链条轴上形成封闭式的环形耙齿链，整个耙齿链在传动的驱动下自下而上作连续循环运动，将截流在耙齿上的固定悬浮物从污水中输送到地面或平台上方，并在耙齿旋转过程中使用自动清渣器将物料清楚，已达到保护水泵河减轻后续工序的处理负荷的目的。

自动清渣器的增加是格栅机的一个突破性的进展，应用更广泛、更方便，增加的自动清渣器不仅可以将截流在耙齿上的固体悬浮物清楚掉，还可以将丝状、缠绕状的条形物体清除掉，可以避免缠绕在耙齿上的条形物体在旋转过程中将耙齿折断或折偏，影响格栅机的正常工程。

自动清渣器的使用提高了格栅机拦污的质量和工作效率。

二、标注示例：HF □×□□栅隙（mm）沟深（mm）沟宽（mm）回转式机械格栅三、主要部件的图示：四、适用范围：本安装适用说明书适用于粗细格栅机系列的安装方案。

五、防腐及包装、运输、存储1、防腐除不锈钢件外的其余外露面均涂抹1.5mm的沥青涂料或其他耐酸碱涂料。

2、包装、运输、存储除减速机及控制部分采用原厂包装外，其余塑料件、不锈钢件均适用编织袋包装，在包装及运输时应注意防护耙齿的碰伤和磨损，塑料件在运输堆放时应避免阳光直射。

六、安装及注意事项1.设备及工具：吊机吊装，拉爆螺丝或水泥捣制固定。

2.安装过程：①根据设备安装图，在基础平面上预留出设备安装支撑座位置，吊装就位时将此位置与支撑座重合。

②先将格栅按设计倾斜度要求暂定在基础上进行定位，如达不到技术图纸要求，可在基础平面上加基础垫层（混凝土或垫板）使之达到标准。

旋转式格栅除污机安装使用说明书一、前言用户在安装和使用本产品前，请先详细阅读本手册，以免损坏设备。

旋转式格栅除污机是一种可以连续自动拦截并清除流体中各种悬浮杂物的机械处理专用设备，可广泛地应用于城市污水设备、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前环境污水处理中常用的固液分离设备之一。

二、产品介绍本产品有传动机构、耙齿链等部件组成，由粑齿装配成一种旋转式格栅链，在电机减速机的驱动下，耙齿链进行连续循环转动。

耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间相对自清运动，绝大部分固体物质靠重力落下。

另一部分则靠毛刷清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙，可根据用户的使用条件需要，进行选择。

由耙齿把流体中的固态悬浮物分离后，才能保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

安装图示：三、特点与使用条件该设备的最大优点是自动化程度高、分离效果高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作。

本设备可以全天候工作，可以实现任意时间段来调节设备运行间隔，也可周期性运转；可根据格栅前后液位差自动控制；用户在设计电控时应考虑手动按钮，以方便检修，用户可根据不同的工作需要来设计电控系统。

电路无需复杂的控制方式，但要有热保护。

该设备结构设计合理，在设备工作时，自身具有很强的自经能力，不会发生堵塞现象，所以日常维修工作量较少。

四、安装调试说明1、设备起吊安装前先需检查的内容1．1检查设备在运输过程中是否损坏现象。

1．2根据设备安装图检查基础尺寸是否符合要求，应保证；1．3格栅井两侧于井顶部平台面应垂直，其垂直误差不超过20mm；格栅井两侧应平行，其平行度误差不超过20mm。

1．4检查各预埋件位置、尺寸是否与图纸一致，预埋钢板应与格栅井顶部平台平。

前进水工优势产品展示一、前进水工GSHZ型回转式格栅除污机产品特点（1）结构紧凑，整机性能好，通水面积大，运行稳定可靠.（2）操作简单，清污效果好，效率高，寿命长.（3）维修方便，栅体水下部分无固定螺丝.（4）格栅回转循环、捞渣、除污工作实行全自动控制.（5）具有自动、点动、急停、切断等控制功能，便利运行与维护保养.（6）每台清污机配置一套控制箱（户内）,电气元件全部采用国内外名牌产品，并可根据用户要求预留PLC接口.（7）具有机械、电气双重过载保护装置.A．机械保护措施：在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏.B．电气保护：在电气设计中设有过流保护，特别提示：保证在设备出现故障后能有效地保护电机不被烧坏.（8）清污机的链条采用不锈钢材料，链条的小转轮也为不锈钢材料；链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住.（9）驱动装置设有防护罩，既满足室外安装的要求，又便于检查和维修；（10）在链条和耙齿之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障；（11）当齿耙链运行到设备后部时，齿耙间发生相对位移，进行自清理运动，栅渣落入栅渣小车中.因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角. （12）设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定；底部耙齿链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏.（13）在设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其它部件损坏，也只要在工作平台更换损坏的耙齿和零件，勿需水下维修，不影响过水流量.二、前进水工回转式格栅除污机设备材质格栅框架碳钢防腐耙齿不锈钢(SS304)传动部件不锈钢(SS304)三、前进水工回转式格栅除污机验收标准设计、制造、试验及验收均严格执行建设部行业标准CJ/T3848-1995〔平面格栅除污机〕.四、前进水工产品其他技术说明1出厂检测与验收每台设备经检查试验合格,并附有产品合格证、使用维护说明书、外购件的质保书和合格证. 设备出厂前，在我厂内进行整机空载试运转，检验项目应包括：外观检查、各种材料的检验、齿耙额定载荷的检测、链条各链板与销轴的连接检查、机座的焊接和紧固件连接的检查、噪声的检测、以及其他项目的检测. 整体运行情况良好方可出厂。

目录一、概述 (2)二、型号说明 (2)三、技术性能参数 (2)四、设备结构及工作原理 (3)五、安装与操作 (3)六、注意事项及维护 (3)七、联系方式 (4)一、概述SHG型回转式粗格栅除污机是给排水预处理成套设备主要产品之一，该设备是目前最先进的一种可以连续自动清除液体中各种形状的杂物，以固液分离为目的的分离装置，广泛应用于城填及规划小区的雨、污水的预处理；自来水厂、电厂、钢厂等地表取水口飘浮物的去除；屠宰、医药、造纸、化纤、纺织、印染等工业废水的杂物分离。

二、型号说明mm）三、技术性能参数设备名称：回转式粗格栅除污机规格型号：SHG-1000型数量：2台（封闭式）渠宽：1.1m栅条净距：20mm渠深：5.0m安装角度：75°卸料口离地高度： 1.48m（或与螺旋压榨输送机高度匹配）材料：耙齿：工程尼龙框架：不锈钢304驱动轴：不锈钢304全部结构件：不锈钢304紧固件：不锈钢304电机：驱动功率： 1.1kW额定电压：380V防护等级： IP55绝缘等级： F四、设备结构及工作原理SHG型回转式粗格栅除污机主要由机架、动力传动装置、耙齿及传动链等组成。

由尼龙或不锈钢制成的特殊形耙齿，按一定次序装配在耙齿轴上，形成封闭式耙齿链，其下部安装在进水渠中，在传动系统的带动下，整个耙齿链（迎水工作面）便自下而上运动，并携带固体杂物从液体中分离出来，液体则从耙齿的栅隙中流过，整个工作过程连续进行。

由于耙齿结构设计合理，使耙齿链携带杂物到达上端反向运动时，前后相连的两排耙齿之间产生相对自清理运动，促使杂物依靠重力脱落；同时设备后部设置一对与耙齿链运动方向相反的胶板刷，以保证每排耙齿运动到该位置时都能得到彻底的刷净。

五、安装与操作1、回转式粗格栅除污机安装时，首先检查基础螺栓开档尺寸是否与机座孔尺寸相符，核对沟渠宽度、深度是否正确，方可将设备吊装于预制基础中去，对准位置拧紧固定螺母。

2、用摇把插入电机尾部方榫内，人工转动电机，按安全防护罩所示方向转动，应无不正常噪声和卡滞现象，方可接通电源。

链板回转式格栅清污机的安装与维护链板回转式格栅清污机应用于污水处理厂进水口和泵站的取水口，以及沉砂池的前端，拦截水体中的农作物根茎、城市生活垃圾、树枝、水草等杂物，以保护水泵正常工作和减轻污水处理后道工序的处理负荷。

链板回转式格栅清污机工作原理：驱动机构带动链条传动系统旋转，齿耙系统随链条传动将拦截的污物沿着格栅除污机由下向上将污物提升至池面通过翻转，污物落入收集装置，周而复始运行实现固液分离。

链板回转式格栅清污机安装注意事项：1旋工前，技术人员需向施工班组进行技术交底，旋工班组在施工前必须认真看图，阅读图纸说明，弄清施工要求。

2施工时，安装人员要及时做好详细的旋工记录，不能漏填。

3旋工中要把好程序关，操作关，质量检验关。

4做好设备的保护工作，附属的零配件等要妥善保管，易锈蚀的螺栓等零件要涂油保护。

5在安装前，要彻底清除设备的泥土、焊渣、铁锈等脏物，特别是配合表面币能叩碰。

6施工中要遵守安全条例中相关规定，戴好安全帽、穿工作鞋，并正确使用劳动保护用品。

7吊装设备时要有专业人员指挥，不得碰撞损伤设备。

8严禁在悬吊重物下工作或站人，以防起重机或吊索下落时伤人。

9谨浆前必须彻底清除基础表面的灰尘及杂物，并在基础表面洒水湿润，基础表面局部有积水时，可用压缩空气吹除。

10灌浆过程中要有工具捣实，不能有空隙，灌浆的材料符合有关技术文件要求。

毅腾链板回转式格栅清污机防腐：赜砂除锈十环氧富锌底漆十氧化橡胶中间漆+氯化橡胶面漆封闭。

其保护能力在20年以上。

链板回转式格栅清污机的日常维修和保养：1，在运转过程中，如有纤维杂物等缠绕阻塞耙齿链时，应及时清理，以免影响机器的正常运转。

2，在机器正常运转时，每隔两个月，须用黄油在各润滑部位的油嘴中注入一次钙基涸扭监。

3，减速机中的润滑油须定期更换，一般设备投入使用运转半个月后须更换新油。

以后每隔三个月换一次油，平时应注意减速器的油位。

链板回转式格栅清污机的存放：不能直露天裸放，需长期裸放时应将电动机、制动器、液压泵站、电控柜等液压和电气设备拆卸存放仓库。

行业资料：________ 回转式细格栅安全操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页回转式细格栅安全操作规程1、认真熟悉回转式细格栅使用说明书，了解基本结构及原理。

2、回转式细格栅操作步骤2.1确定控制箱已通电；2.2打开控制箱门，闭合空气总开关及各回路空气开关，看电压表是否有电压指示，如果电压在380V左右，表明电源正常；2.3在电压表指示正常、故障指示灯都不亮的情况下，可进行以下操作；2.3.1先选择运行方式：“就地自动”、“停”、“远程自动”三种运行状态供选择。

“就地自动”：现场操作运行；“远程自动”：在中控室微机上对粗格栅进行启停的控制，细格栅根据PLC内部程序走自动；“停”格栅停止运行。

“程控”指当选择开关置于“就地自动”时，现场将选择开关置于“程控”，将需要启动的设备都置于“自动”档，需要启动的设备有电磁阀、螺旋输送机。

2.3.2“就地自动”用于检修，维护保养，处理较大异物和紧急故障时使用。

运行状态置于“就地”。

启动机组，观测机组各部分运转情况，无异常声响、振动。

在手动状态下正常动转3分钟以上，方可转入自动状态。

在自动状态中，操作者应观察5分钟以上，方可离开。

2.3.3本机正常运行时，应处于“远程”状态，螺旋输送机也应处于“自动”档状态。

2.3.4关机：自动运行时在中控室按下停止按钮。

自动运行时需现场紧急停机时，直接快速按下“紧急停止”按钮。

现场操作完结后，随手关闭控制箱门。

第 2 页共 7 页2.4运行过程中，要定时检查设备运转情况，如有大块杂物阻在转鼓中时，应及时清理，以免影响设备的正常运行。

2.5螺旋输送机各部应润滑良好，无渗漏。

运行中产生较大震动和噪音时应停机检查。

2.6每天交班前要清理格栅前水面垃圾及地面垃圾，保持地面清洁。
