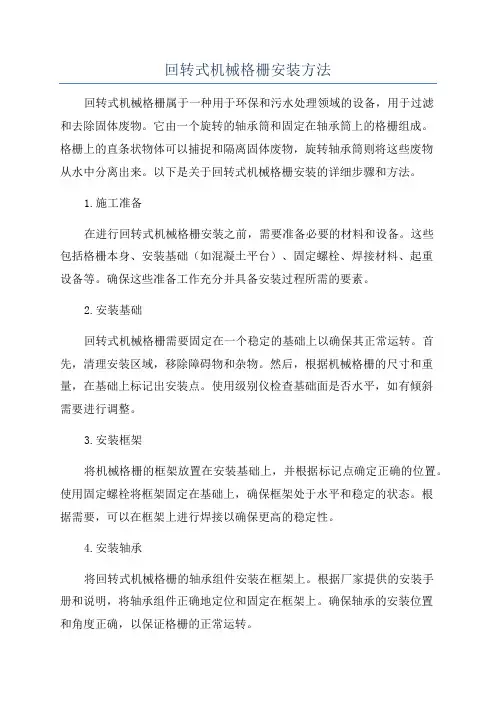

回转式机械格栅安装方法

回转式机械格栅安装方法回转式机械格栅属于一种用于环保和污水处理领域的设备，用于过滤和去除固体废物。

它由一个旋转的轴承筒和固定在轴承筒上的格栅组成。

格栅上的直条状物体可以捕捉和隔离固体废物，旋转轴承筒则将这些废物从水中分离出来。

以下是关于回转式机械格栅安装的详细步骤和方法。

1.施工准备在进行回转式机械格栅安装之前，需要准备必要的材料和设备。

这些包括格栅本身、安装基础（如混凝土平台）、固定螺栓、焊接材料、起重设备等。

确保这些准备工作充分并具备安装过程所需的要素。

2.安装基础回转式机械格栅需要固定在一个稳定的基础上以确保其正常运转。

首先，清理安装区域，移除障碍物和杂物。

然后，根据机械格栅的尺寸和重量，在基础上标记出安装点。

使用级别仪检查基础面是否水平，如有倾斜需要进行调整。

3.安装框架将机械格栅的框架放置在安装基础上，并根据标记点确定正确的位置。

使用固定螺栓将框架固定在基础上，确保框架处于水平和稳定的状态。

根据需要，可以在框架上进行焊接以确保更高的稳定性。

4.安装轴承将回转式机械格栅的轴承组件安装在框架上。

根据厂家提供的安装手册和说明，将轴承组件正确地定位和固定在框架上。

确保轴承的安装位置和角度正确，以保证格栅的正常运转。

5.安装格栅将格栅板放置在轴承组件上，并根据需要进行焊接或固定。

确保格栅板的安装位置正确，保持平行和稳定。

格栅板的数量和间距根据具体的安装要求和设计要求进行调整。

6.测试和调整完成回转式机械格栅的安装后，进行测试和调整以确保其正常运转。

检查轴承是否灵活转动，检查格栅板是否正确运行和排放固体废物。

如果发现任何问题，必须及时进行调整和修复。

需要注意的是，在进行回转式机械格栅安装之前，应仔细阅读和理解相关的安装手册、图纸和说明。

根据所提供的指导，按照正确的顺序和方法进行安装，以确保设备安全、稳定地运行，并能够有效地完成其设计目标。

在整个安装过程中，应加强安全意识，遵守相关的安全规定和操作流程，以确保工作人员的安全。

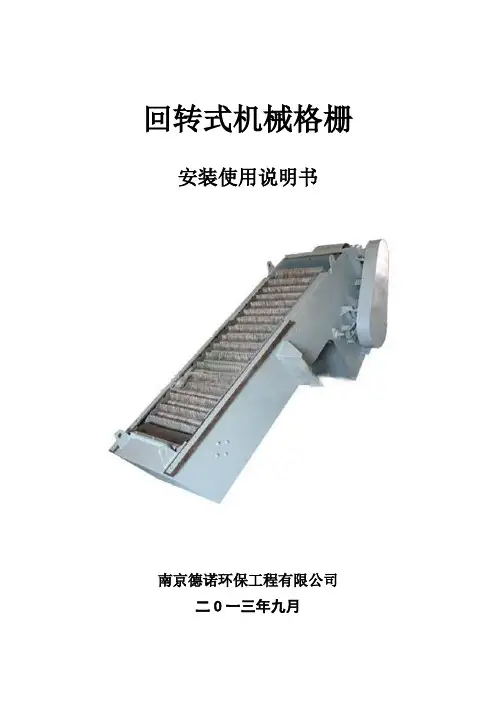

回转式机械格栅安装使用说明书南京德诺环保工程有限公司二O一三年九月一、产品简介1、前言回转式机械格栅是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一，填补了国内空白。

回转式机械格栅通常根据用户提供的设计参数设计制造。

如对本设备进行改造，必须得到我公司的同意，以免损坏设备。

对非质量原因造成设备故障，本公司不承担责任，但我公司可提供有偿服务。

2、工作原理回转式机械格栅是由一种独特的耙齿装配成一组回转格栅链。

在电机减速器的驱动下，耙齿链进行逆水流方向回转运动，将漂浮在水面上的浮渣打捞，耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。

另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。

当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

3、特点与使用条件该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，及其本身设置了机械过载安全保护装置，在设备发生故障时，剪切销剪断，可以避免设备超负荷工作，损坏设备部件。

本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制设备的启停；并且有手动控制功能，以方便检修。

用户可根据不同的工作需要任意选用。

由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。

二、安装与调试本设备运行原理简单，安装前认真阅读本说明书即可完成安装。

1、安装前准备①首先熟悉设备安装图中的结构、作用和特点，并了解设备的有关技术要求。

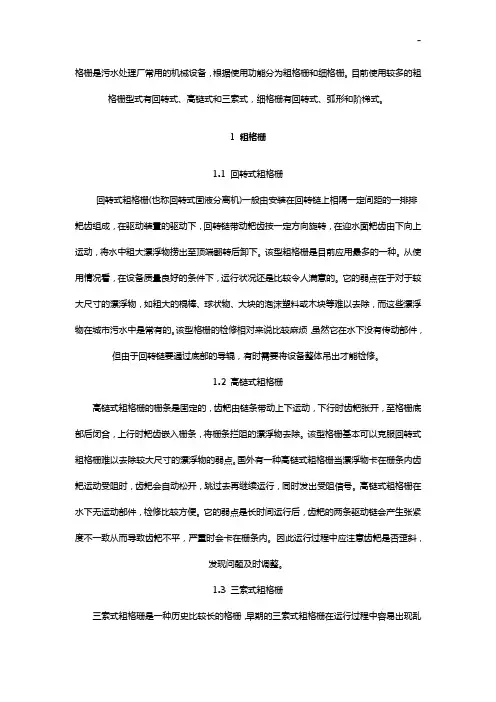

格栅是污水处理厂常用的机械设备，根据使用功能分为粗格栅和细格栅。

目前使用较多的粗格栅型式有回转式、高链式和三索式，细格栅有回转式、弧形和阶梯式。

1 粗格栅1.1 回转式粗格栅回转式粗格栅(也称回转式固液分离机)一般由安装在回转链上相隔一定间距的一排排耙齿组成，在驱动装置的驱动下，回转链带动耙齿按一定方向旋转，在迎水面耙齿由下向上运动，将水中粗大漂浮物捞出至顶端翻转后卸下。

该型粗格栅是目前应用最多的一种。

从使用情况看，在设备质量良好的条件下，运行状况还是比较令人满意的。

它的弱点在于对于较大尺寸的漂浮物，如粗大的棍棒、球状物、大块的泡沫塑料或木块等难以去除，而这些漂浮物在城市污水中是常有的。

该型格栅的检修相对来说比较麻烦，虽然它在水下没有传动部件，但由于回转链要通过底部的导辊，有时需要将设备整体吊出才能检修。

1.2 高链式粗格栅高链式粗格栅的栅条是固定的，齿耙由链条带动上下运动，下行时齿耙张开，至格栅底部后闭合，上行时耙齿嵌入栅条，将栅条拦阻的漂浮物去除。

该型格栅基本可以克服回转式粗格栅难以去除较大尺寸的漂浮物的弱点。

国外有一种高链式粗格栅当漂浮物卡在栅条内齿耙运动受阻时，齿耙会自动松开，跳过去再继续运行，同时发出受阻信号。

高链式粗格栅在水下无运动部件，检修比较方便。

它的弱点是长时间运行后，齿耙的两条驱动链会产生张紧度不一致从而导致齿耙不平，严重时会卡在栅条内。

因此运行过程中应注意齿耙是否歪斜，发现问题及时调整。

1.3 三索式粗格栅三索式粗格珊是一种历史比较长的格栅，早期的三索式粗格栅在运行过程中容易出现乱绳，栅条卡住齿耙的现象经常发生。

在使用过程中人们不断地对其进行改进，新型的三索式粗格栅设置了导绳机构，彻底解决了乱绳问题。

栅条卡住齿耙的现象也大为减少。

三索式粗格栅和高链式粗格栅的结构有些类似，不过齿耙的驱动由链条改为了钢索。

两者的弱点也基本一样，但三索式粗格栅调整齿粑的歪斜比较方便。

三索式粗格栅较前面两种粗格栅有一个优点，就是它的安装深度更深。

回转式细格栅除污机操作规程宜兴市华电环保设备有限公司目录1、工作原理2、一般性能描述3、性能和结构4、主要技术参数：5、主要材质：6、现场控制箱7、设计、制造及质量控制8、检验与试验要求9、设备的安装、运行、维修手册10、注意事项及维护1、工作原理回转式机械细格栅是一种用于水源口拦除固体垃圾的专用设备，它可以连续自动地清除污水中的各种形状的漂浮物。

当格栅链在减速机驱动机构的驱动下，安工作方向做循环运动，此时水槽中的水流经齿耙栅隙，耙齿格栅对水中的固体杂物进行拦截，并由运动中的耙齿将其捞起，随耙齿链一起向上运行到达顶部后，通过链轮和弯轨的导向，使每组耙齿之间产生相对运动，达到自清目的，致使大部分固态杂物因自身重力而落下，另一些粘附在栅缝中的杂物在反转清洗刷的作用下把耙齿的杂物洗刷干净，并均匀地落入螺旋输送机中。

由于耙齿格栅链是一个封闭式循环机构，所以它可以自动连续地工作，对水中漂浮杂物不断地进行清除。

2、一般性能描述循环耙式清污机适用于原生污水的漂浮物的清除，其主要部件是通常称为“耙齿”或“耙爪”的过滤元件。

整个格栅部件直接安装在渠道上，固体物由滤带捕获，通过耙齿送至格栅驱动装置后部的较高位置后排出。

格栅支架的二侧均固定有混凝土渠道上，并且拆卸方便，格栅在安装过程中保证渠道内的所有污水能全部流经格栅，并且格栅在除污过程中在格栅两侧无死坑。

格栅除污机构在运行中断后一旦恢复运行时，格栅除污机构能在完全阻塞的格栅上去除积聚的栅渣。

机械格栅架、支架及各运动构件均为户外型，所有构件的设计保证在最恶劣的环境中使用寿命最长。

3、性能和结构回转式机械格栅主要由机架、驱动装置（电机减速机）、二侧牵引链、导向链轮、钩形栅片、清扫用转刷及现场控制箱组成。

◆齿耙齿耙是由诸多小齿耙相互联接组成一个硕大的旋转面，捞渣彻底、干净、运转灵活可靠。

齿耙具有足够的强度和刚度，不会造成连接轴的弯曲或影响耙栅平稳移动或脱链。

卸料后的回程耙栅设置实用可靠的卸污吸嘴不会粘附污物。

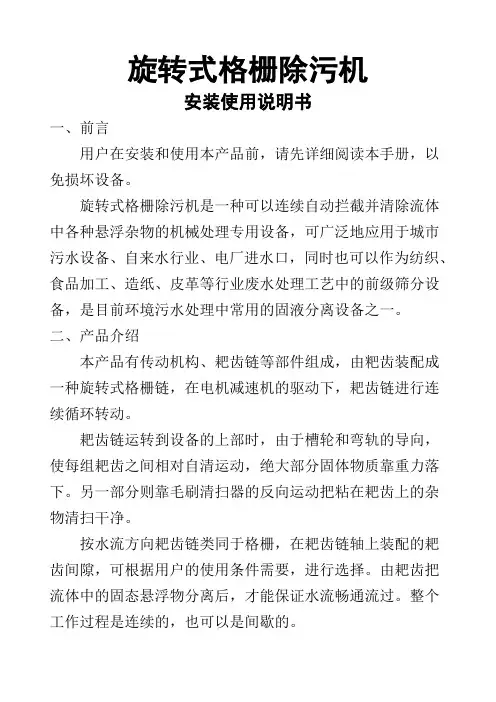

旋转式格栅除污机安装使用说明书一、前言用户在安装和使用本产品前，请先详细阅读本手册，以免损坏设备。

旋转式格栅除污机是一种可以连续自动拦截并清除流体中各种悬浮杂物的机械处理专用设备，可广泛地应用于城市污水设备、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前环境污水处理中常用的固液分离设备之一。

二、产品介绍本产品有传动机构、耙齿链等部件组成，由粑齿装配成一种旋转式格栅链，在电机减速机的驱动下，耙齿链进行连续循环转动。

耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间相对自清运动，绝大部分固体物质靠重力落下。

另一部分则靠毛刷清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙，可根据用户的使用条件需要，进行选择。

由耙齿把流体中的固态悬浮物分离后，才能保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

安装图示：三、特点与使用条件该设备的最大优点是自动化程度高、分离效果高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作。

本设备可以全天候工作，可以实现任意时间段来调节设备运行间隔，也可周期性运转；可根据格栅前后液位差自动控制；用户在设计电控时应考虑手动按钮，以方便检修，用户可根据不同的工作需要来设计电控系统。

电路无需复杂的控制方式，但要有热保护。

该设备结构设计合理，在设备工作时，自身具有很强的自经能力，不会发生堵塞现象，所以日常维修工作量较少。

四、安装调试说明1、设备起吊安装前先需检查的内容1．1检查设备在运输过程中是否损坏现象。

1．2根据设备安装图检查基础尺寸是否符合要求，应保证；1．3格栅井两侧于井顶部平台面应垂直，其垂直误差不超过20mm；格栅井两侧应平行，其平行度误差不超过20mm。

1．4检查各预埋件位置、尺寸是否与图纸一致，预埋钢板应与格栅井顶部平台平。

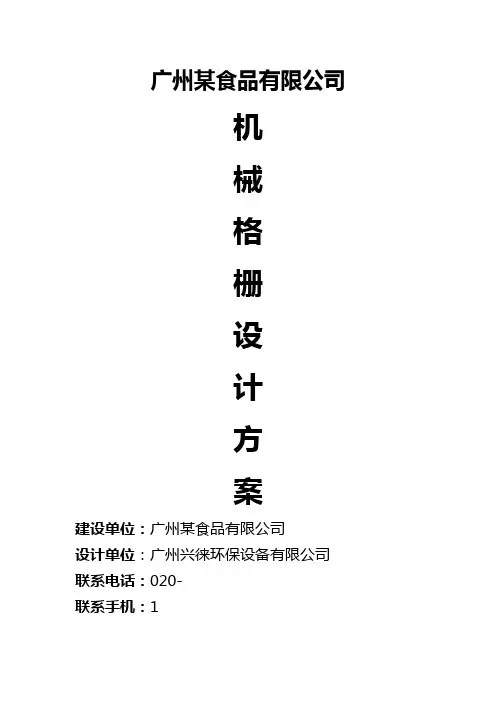

广州某食品有限公司机械格栅设计方案建设单位：广州某食品有限公司设计单位：广州兴徕环保设备有限公司联系电话：020-联系手机：1公司网址：一、概述回转式机械格栅机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，广泛地应用于城市污水处理、自来水行业、电厂进水口，同时用于纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国较先进的固液筛分设备之一。

有尼龙或不锈钢制成的耙齿，按一定的排列次序装配在链条轴上形成封闭式的环形耙齿链，整个耙齿链在传动的驱动下自下而上作连续循环运动，将截流在耙齿上的固定悬浮物从污水中输送到地面或平台上方，并在耙齿旋转过程中使用自动清渣器将物料清楚，已达到保护水泵河减轻后续工序的处理负荷的目的。

自动清渣器的增加是格栅机的一个突破性的进展，应用更广泛、更方便，增加的自动清渣器不仅可以将截流在耙齿上的固体悬浮物清楚掉，还可以将丝状、缠绕状的条形物体清除掉，可以避免缠绕在耙齿上的条形物体在旋转过程中将耙齿折断或折偏，影响格栅机的正常工程。

自动清渣器的使用提高了格栅机拦污的质量和工作效率。

二、标注示例：HF □×□□栅隙（mm）沟深（mm）沟宽（mm）回转式机械格栅三、主要部件的图示：四、适用范围：本安装适用说明书适用于粗细格栅机系列的安装方案。

五、防腐及包装、运输、存储1、防腐除不锈钢件外的其余外露面均涂抹1.5mm的沥青涂料或其他耐酸碱涂料。

2、包装、运输、存储除减速机及控制部分采用原厂包装外，其余塑料件、不锈钢件均适用编织袋包装，在包装及运输时应注意防护耙齿的碰伤和磨损，塑料件在运输堆放时应避免阳光直射。

六、安装及注意事项1.设备及工具：吊机吊装，拉爆螺丝或水泥捣制固定。

2.安装过程：①根据设备安装图，在基础平面上预留出设备安装支撑座位置，吊装就位时将此位置与支撑座重合。

②先将格栅按设计倾斜度要求暂定在基础上进行定位，如达不到技术图纸要求，可在基础平面上加基础垫层（混凝土或垫板）使之达到标准。

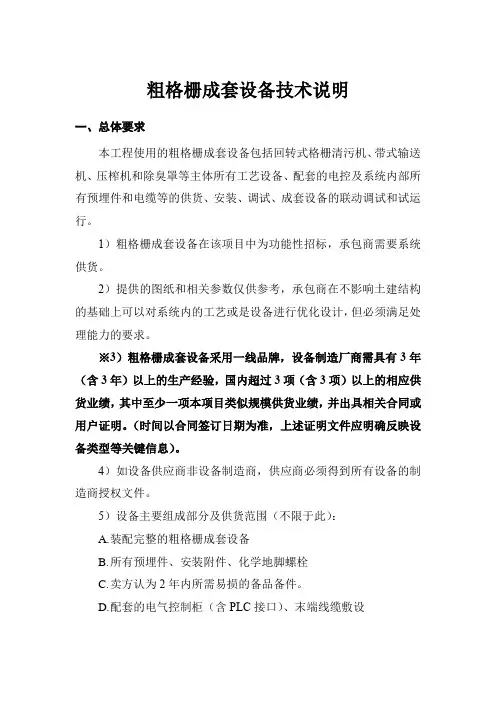

粗格栅成套设备技术说明一、总体要求本工程使用的粗格栅成套设备包括回转式格栅清污机、带式输送机、压榨机和除臭罩等主体所有工艺设备、配套的电控及系统内部所有预埋件和电缆等的供货、安装、调试、成套设备的联动调试和试运行。

1）粗格栅成套设备在该项目中为功能性招标，承包商需要系统供货。

2）提供的图纸和相关参数仅供参考，承包商在不影响土建结构的基础上可以对系统内的工艺或是设备进行优化设计，但必须满足处理能力的要求。

※3）粗格栅成套设备采用一线品牌，设备制造厂商需具有3年（含3年）以上的生产经验，国内超过3项（含3项）以上的相应供货业绩，其中至少一项本项目类似规模供货业绩，并出具相关合同或用户证明。

（时间以合同签订日期为准，上述证明文件应明确反映设备类型等关键信息）。

4）如设备供应商非设备制造商，供应商必须得到所有设备的制造商授权文件。

5）设备主要组成部分及供货范围（不限于此）：A.装配完整的粗格栅成套设备B.所有预埋件、安装附件、化学地脚螺栓C.卖方认为2年内所需易损的备品备件。

D.配套的电气控制柜（含PLC接口）、末端线缆敷设二、参照标准所有提供的设备和制作工艺需满足国际标准化组织及国际电气技术委员会已颁发的有关标准，即使该标准没有在本规定中引用，设备也应根据这些标准制作，除非另有说明。

这些标准应包括：（1）中国国家标准及规范（2）其它认可的国家标准（3）国际标准化组织标准（4）国际电工技术委员会标准有关设备和装置制作、材料供应、工作履行、工作和材料检验、施工安装及验收所参照的标准和惯例规范，都应该是该中国标准或规范以及国际标准或规范的现行最新版或最新修改版。

供应商所供设备采用的各种设计、制造、组装标准应适合在中国使用并至少符合或超过以下所列标准：《水处理设备制造技术条件》JB/T2932《焊接件通用技术要求》JB/ZQ4000.3《装配通用技术条件》JB/ZQ4000.9《钢结构工程施工质量验收规范》GB50205《机械设备安装工程施工及验收通用规范》GB50231《城市污水处理厂工程质量验收规范》GB50334三、提交资料投标人应提交下列中文资料，但不限于以下内容：1)设备的总体布置图，包括平面图、剖面图，并明确型号和规格、尺寸，为安装、运行和维护留有足够的空间。

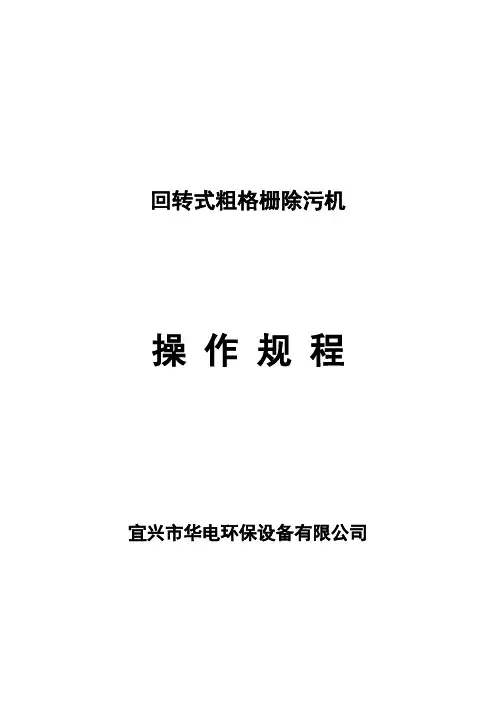

回转式粗格栅除污机操作规程宜兴市华电环保设备有限公司目录1、概述：2、性能参数：3、设备技术性能和结构特点：4、主要零部件材质5、控制系统6、设备制造标准7、设备测试：8、主要技术参数控制9、设备外观检测10、检验与试验要求10.1、试验要求：10.2、检验：11、设备的安装、运行、维修手册11.1、安装与操作11.2、注意事项及维护1、概述：我公司提供的回转式机械格栅为成套设备。

主要用于城镇污水处理厂、住宅小区预处理装置、市政污水管道、自来水厂和电厂冷却水等进水口处进行杂物分离的设备，还可用于纺织、水果、水产、造纸、酿酒、屠宰、制革等行业的生产工艺中进行水洗或预处理筛分，是种理想的固液筛分设备。

回转式格栅除污机由驱动机构驱动主轴旋转，主轴两侧的链轮使牵引链条作回转运动，在环形链条上均布齿耙，齿耙间距与格栅栅距交错并列。

回转运动时移动齿耙插入固定栅条间隙中上行，将格栅截留下的悬浮物（栅渣）刮至平台上端的卸料处，并由卸污机构将栅渣卸至输送机或贮渣车内。

2、性能参数：设备名称回转式粗格栅除污机设备型号SGL-800数量1台排渣高度1000mm渠道宽度900mm格栅宽度800mm渠道深度6650mm栅距20mm安装角度70°电机功率 1.5KW减速机SEW电源、防护及绝缘等级50HZ 3相 380V IP55 F级工作方式间歇或连续运行3、设备技术性能和结构特点：A、格栅采用间距相等的直线形栅条，以倾斜方式安装，安装角度为70°，并在栅前采用循环链条牵引的前置式耙污机构进行除污。

B、格栅能根据时间或栅前后水位差启动，能满足截留和耙除水中较大颗粒的垃圾等杂物。

C、格栅在达到设计流量的情况下能24小时连续运行，同时也能间断运行和长时间停机后正常启动运行。

D、耙污机构在运行中断后一旦恢复运行时，耙污机构能在完全阻塞的格栅上去除积聚的栅渣。

E、格栅架、支架及各运动构件均为户外型，所有构件的设计保证在最恶劣的环境中使用寿命最长。

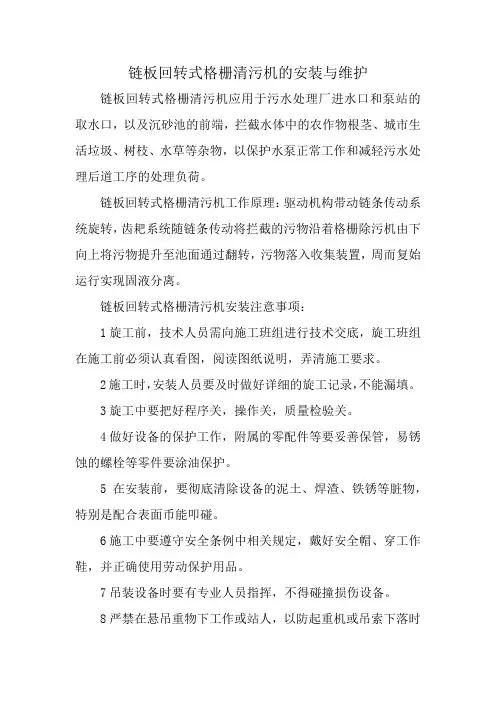

链板回转式格栅清污机的安装与维护链板回转式格栅清污机应用于污水处理厂进水口和泵站的取水口，以及沉砂池的前端，拦截水体中的农作物根茎、城市生活垃圾、树枝、水草等杂物，以保护水泵正常工作和减轻污水处理后道工序的处理负荷。

链板回转式格栅清污机工作原理：驱动机构带动链条传动系统旋转，齿耙系统随链条传动将拦截的污物沿着格栅除污机由下向上将污物提升至池面通过翻转，污物落入收集装置，周而复始运行实现固液分离。

链板回转式格栅清污机安装注意事项：1旋工前，技术人员需向施工班组进行技术交底，旋工班组在施工前必须认真看图，阅读图纸说明，弄清施工要求。

2施工时，安装人员要及时做好详细的旋工记录，不能漏填。

3旋工中要把好程序关，操作关，质量检验关。

4做好设备的保护工作，附属的零配件等要妥善保管，易锈蚀的螺栓等零件要涂油保护。

5在安装前，要彻底清除设备的泥土、焊渣、铁锈等脏物，特别是配合表面币能叩碰。

6施工中要遵守安全条例中相关规定，戴好安全帽、穿工作鞋，并正确使用劳动保护用品。

7吊装设备时要有专业人员指挥，不得碰撞损伤设备。

8严禁在悬吊重物下工作或站人，以防起重机或吊索下落时伤人。

9谨浆前必须彻底清除基础表面的灰尘及杂物，并在基础表面洒水湿润，基础表面局部有积水时，可用压缩空气吹除。

10灌浆过程中要有工具捣实，不能有空隙，灌浆的材料符合有关技术文件要求。

毅腾链板回转式格栅清污机防腐：赜砂除锈十环氧富锌底漆十氧化橡胶中间漆+氯化橡胶面漆封闭。

其保护能力在20年以上。

链板回转式格栅清污机的日常维修和保养：1，在运转过程中，如有纤维杂物等缠绕阻塞耙齿链时，应及时清理，以免影响机器的正常运转。

2，在机器正常运转时，每隔两个月，须用黄油在各润滑部位的油嘴中注入一次钙基涸扭监。

3，减速机中的润滑油须定期更换，一般设备投入使用运转半个月后须更换新油。

以后每隔三个月换一次油，平时应注意减速器的油位。

链板回转式格栅清污机的存放：不能直露天裸放，需长期裸放时应将电动机、制动器、液压泵站、电控柜等液压和电气设备拆卸存放仓库。

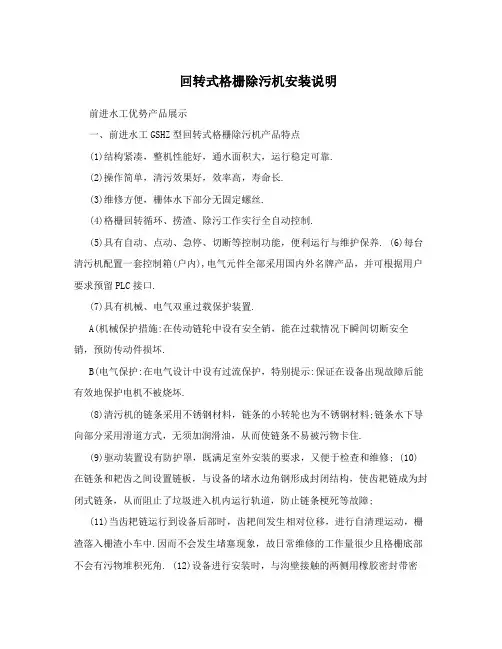

回转式格栅除污机安装说明前进水工优势产品展示一、前进水工GSHZ型回转式格栅除污机产品特点(1)结构紧凑，整机性能好，通水面积大，运行稳定可靠.(2)操作简单，清污效果好，效率高，寿命长.(3)维修方便，栅体水下部分无固定螺丝.(4)格栅回转循环、捞渣、除污工作实行全自动控制.(5)具有自动、点动、急停、切断等控制功能，便利运行与维护保养. (6)每台清污机配置一套控制箱(户内),电气元件全部采用国内外名牌产品，并可根据用户要求预留PLC接口.(7)具有机械、电气双重过载保护装置.A(机械保护措施:在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏.B(电气保护:在电气设计中设有过流保护，特别提示:保证在设备出现故障后能有效地保护电机不被烧坏.(8)清污机的链条采用不锈钢材料，链条的小转轮也为不锈钢材料;链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住.(9)驱动装置设有防护罩，既满足室外安装的要求，又便于检查和维修; (10)在链条和耙齿之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障;(11)当齿耙链运行到设备后部时，齿耙间发生相对位移，进行自清理运动，栅渣落入栅渣小车中.因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角. (12)设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定;底部耙齿链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏. (13)在设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其它部件损坏，也只要在工作平台更换损坏的耙齿和零件，勿需水下维修，不影响过水流量.二、前进水工回转式格栅除污机设备材质格栅框架碳钢防腐耙齿不锈钢(SS304)传动部件不锈钢(SS304)三、前进水工回转式格栅除污机验收标准设计、制造、试验及验收均严格执行建设部行业标准CJ/T3848-1995〔平面格栅除污机〕. 四、前进水工产品其他技术说明1出厂检测与验收每台设备经检查试验合格,并附有产品合格证、使用维护说明书、外购件的质保书和合格证. 设备出厂前，在我厂内进行整机空载试运转，检验项目应包括:外观检查、各种材料的检验、齿耙额定载荷的检测、链条各链板与销轴的连接检查、机座的焊接和紧固件连接的检查、噪声的检测、以及其他项目的检测. 整体运行情况良好方可出厂。

旋转式格栅除污机安装使用说明书一、前言用户在安装和使用本产品前，请先详细阅读本手册，以免损坏设备。

旋转式格栅除污机是一种可以连续自动拦截并清除流体中各种悬浮杂物的机械处理专用设备，可广泛地应用于城市污水设备、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前环境污水处理中常用的固液分离设备之一。

二、产品介绍本产品有传动机构、耙齿链等部件组成，由粑齿装配成一种旋转式格栅链，在电机减速机的驱动下，耙齿链进行连续循环转动。

耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间相对自清运动，绝大部分固体物质靠重力落下。

另一部分则靠毛刷清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙，可根据用户的使用条件需要，进行选择。

由耙齿把流体中的固态悬浮物分离后，才能保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

安装图示：三、特点与使用条件该设备的最大优点是自动化程度高、分离效果高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作。

本设备可以全天候工作，可以实现任意时间段来调节设备运行间隔，也可周期性运转；可根据格栅前后液位差自动控制；用户在设计电控时应考虑手动按钮，以方便检修，用户可根据不同的工作需要来设计电控系统。

电路无需复杂的控制方式，但要有热保护。

该设备结构设计合理，在设备工作时，自身具有很强的自经能力，不会发生堵塞现象，所以日常维修工作量较少。

四、安装调试说明1、设备起吊安装前先需检查的内容1．1检查设备在运输过程中是否损坏现象。

1．2根据设备安装图检查基础尺寸是否符合要求，应保证；1．3格栅井两侧于井顶部平台面应垂直，其垂直误差不超过20mm；格栅井两侧应平行，其平行度误差不超过20mm。

1．4检查各预埋件位置、尺寸是否与图纸一致，预埋钢板应与格栅井顶部平台平。

回转式格栅安装注意事项一、背景介绍回转式格栅是一种常用于污水处理领域的设备，用于过滤和分别污水中的固体、液体和气体。

在安装回转式格栅时，需要注意一些细节，以确保其能够安装好并长期运行稳定，不发生故障。

二、安装前准备在安装回转式格栅之前，需要先进行较为认真的准备工作。

实在操作如下：2.1了解设备在安装回转式格栅之前，需要了解该设备的构造、特点、运行原理和注意事项。

可以阅读使用说明书或者相关技术资料，以充分了解设备。

2.2设计安装方案在安装回转式格栅之前，需要设计一个合理的安装方案，包括设备的选型、布置、安装位置等。

可以依据项目需要和现场实际情况，综合考虑各种因素进行设计。

2.3准备施工图纸在安装回转式格栅之前，需要准备施工图纸，包括设备的安装位置、尺寸、平面布置图、剖面图、设备基础图等。

可以依据实际情况进行设计，以保证施工精准。

2.4准备施工材料在安装回转式格栅之前，需要准备所需的施工材料，包括设备本身、安装螺栓、母垫、胶水、电缆等。

可以依据设计方案和实际情况进行选购。

三、安装方法3.1基础施工在安装回转式格栅之前，需要先进行基础施工。

实在操作如下：3.1.1选定安装位置回转式格栅需要安装在通风、采光好、平整的地基上，并通过固定螺栓固定在地基上。

在选定安装位置时，需要考虑到设备的运行和维护等因素。

3.1.2施工基础在选定安装位置后，需要施工设备基础，以确保设备安装稳固。

可以依据施工图纸设计施工方案，并使用混凝土浇注。

3.1.3安装螺栓在设备基础完成后，需要依据施工图纸的要求，在基础上焊接螺栓支架，并安装螺栓。

需要注意螺栓的数量、尺寸和位置等。

3.2安装设备在基础施工完成后，可以开始安装回转式格栅设备。

实在操作如下：3.2.1安装设备本身需要将回转式格栅设备本身放置在螺栓上，并将螺母和平垫安装到设备支撑底板上。

需要注意螺母要均匀拧紧。

3.2.2安装传动设备在安装设备本身后，还需要安装传动设备，包括电机、减速机等。

回转式格栅除污机的安装过程回转式格栅除污机是一种常用于污水处理厂的处理设备，它能够有效地去除污水中的杂质，提高水质。

在安装回转式格栅除污机时，需要注意一些问题，本文将介绍回转式格栅除污机的安装过程和注意事项。

一、安装前的准备工作在安装回转式格栅除污机之前，需要进行一些准备工作，紧要包括以下方面：1. 认真检查设备在安装前，需要对回转式格栅除污机进行检查，确保其各个部位都没有损坏或者失效。

2. 安全防护措施在安装过程中，需要注意安全防护措施，特别是在操作高处或者接触到机器时，需要佩戴合适的安全带、手套、耳罩等个人防护设备。

3. 确认安装位置在安装回转式格栅除污机之前，需要确定其安装位置，并做好精准的测量和标记。

4. 确认接口位置在确认安装位置后，需要确定接口位置，包括进水口和出水口的位置和方向。

5. 准备安装工具在进行安装之前，需要准备好所需的工具和设备，包括扳手、扳钳、电动螺丝刀等。

二、安装步骤1. 固定底座首先需要将回转式格栅除污机的底座固定在安装位置上，可以使用膨胀螺钉或者膨胀螺栓将其固定。

2. 安装进水口和出水口依据之前的测量和标记，确定进水口和出水口的位置和方向，并进行安装。

3. 安装电机将电机安装在回转式格栅除污机的上方，并与滑轮相连，确保电机与滑轮的搭配紧密。

4. 安装滑轮依据安装图纸，确定滑轮的安装位置和方向，并将其固定在回转式格栅除污机的上方。

5. 安装刮板将刮板安装在滑轮的下方，确保其能够与格栅充分接触，去除污物。

6. 安装格栅依照安装图纸，将格栅固定在刮板的下方，使用螺栓将其坚固地固定在底座上。

7. 安装链条将链条安装在滑轮和电机之间，确保其张紧度适当，不要过松或过紧。

8. 接线依据电气图纸，连接相应的线路，确保接线正确、稳定。

9. 调试在安装完成后，进行调试，检查设备的运行情况，调整各项参数，保证其稳定运行。

三、注意事项1. 安全防护在进行安装过程中，需要注意安全防护措施，特别是在操作高处或者接触到机器时，需要佩戴合适的安全带、手套、耳罩等个人防护设备。

回转式格栅除污机设备安装调试方案1、回转式格栅除污机设备安装方法1.1、设备起吊安装前检查内容（1）检查回转式格栅除污机在运输过程中是否有损坏现象。

（2）根据回转式格栅除污机安装图纸检查基础尺寸和各预埋钢板位置、尺寸是否符合设备的安装要求。

（3）格删两侧面与格栅渠顶部平台面垂直，其垂直允差不超过20mm。

（4）格删渠两侧面应平等，其平行度不超过20mm。

（5）带锚脚的两面三刀预埋钢板应与格删渠顶部平台平。

回转式格栅除污机设备基础示意图1.2、设备安装方法（1）回转式格栅除污机设备放入基础就位后，其安装角度应符合设计要求，保证设备的安装水平度小于1/1000mm，然后再拧紧地脚螺母。

（2）在设备通电运行之前，先用手摇把插入电机尾部方榫内（手摇把为选购件），按安全罩上箭头所示方向用手摇动电机，应无其他影响运转的因素存在。

回转式格栅除污机设备安装示意图（3）卸去安全罩放松涨紧的链轮，卸下减速机端链条，通电试运转，看减速机的转向是与安全罩上所示方向一致，严禁反转。

（4）用涨紧链轮调节器整链条的松紧度，并用涨紧螺杆调整耙齿链的松紧度。

（5）检查减速机的润滑油是否到油面线，不足时用N68号机械油加至油面线。

（6）装好安全罩，接通电源空载运转，应无抖动、卡阻及异常噪声，空载试运转后，再投入负载运行。

2、回转式格栅除污机设备调试方案2.1、设备调试运行前检查事项（1）在未送电源之前检查电源控制箱各元器件接线情况，桩头应连接牢固，无锈蚀。

（2）按规定对除污机进行润滑、保养、检查机组各部件，应无明显缺陷故障，链条应无裂断。

（3）检查机械各部润滑良好，有足够的油脂，无卡堵。

（4）检查动力臂液压等各部无渗漏，耙斗应平衡。

（5）检查输送机上有足够存放清捞物的空间。

（6）各限位开关正常，无超行程。

2.2、设备调试方案（1）安装后，按技术要求进行检验，其允差值符合规定的指标。

（2）检查和加注润滑油脂。

（3）在无水条件下，空载运行2小时，传动平稳，栅片运动位置正确、无卡位、突跳现象，过载装置动作灵敏可靠。

一般回转式机械格栅处理过程操作、维护规程一、前言一般回转式机械格栅是一种常见的用于水库、水处理厂、输水管道等环境中用于过滤水体中杂质的机械设备，具有过滤效率高、占地面积小、维护便利等优点，因此被广泛应用于各种水处理场合。

本文将重点介绍一般回转式机械格栅的处理过程操作、维护规程，目的在于帮忙操作人员更好地把握机械格栅的使用技巧，保障其正常运行，延长使用寿命。

二、操作规程1. 开机前检查a. 检查机械格栅是否固定坚固，机械零部件是否完整，机械传动系统是否快捷可动；b. 检查电气系统是否正常，开关、保险丝等是否完好，电线是否损坏；c. 检查格栅栅条是否清洁，是否有杂质，需要适时清理。

2. 开机a. 推动电气开关，等待机械启动，判定传动系统是否正常；b. 认真察看格栅的运行情况，确保其运行正常。

3. 运行过程中a. 监控格栅渠道内流量，避开过大或过小流量，给格栅带来负担或影响过滤效果；b. 监控格栅栅条的运行情况，适时发觉异常现象；c. 对于发觉异常，需要适时关闭机器，排出故障，避开损坏设备造成不必要的损失。

4. 关机后注意事项a. 关闭电气开关，切断电源；b. 检查机械运行状态、传动系统是否正常，格栅栅条是否清洁存放；c. 检查电气系统是否正常，检查电线是否存在老化等问题，以免产生安全隐患。

三、维护规程1. 清洁格栅a. 对于定期维保，需要对格栅栅条进行彻底清理，除去各种污垢和杂质；b. 对于发觉需要清洁格栅的情况，应适时停机，清理格栅。

2. 润滑机械传动系统a. 定期检查机械传动系统的油液及油位，保证其工作顺畅；b. 对于显现机器运行不顺畅等情况，需要重新润滑传动系统。

3. 检查电气系统a. 定期检查电气系统的接线状态，以免显现电线老化或电路短路等意外问题；b. 排查电气元件的损耗或损坏等问题，适时更换。

4. 定期维护维护和修理a. 对于更换配件、维护和修理机械等需要拆卸设备的情况，应先将电源切断，避开造成不必要的损害；b. 定期更换维护易损件和老化配件，保证设备的正常运转，削减故障发生的概率。

回转式格栅除污机的安装维护事项回转式格栅除污机是一种常见的污水处理设备，它能够有效地除去污水中的固体颗粒物，保证污水经过处理后的质量符合环保标准。

为了确保回转式格栅除污机的正常运行，下面介绍一些安装维护事项。

安装事项设备选型在进行回转式格栅除污机的安装之前，需要对设备进行选型。

选型时需要考虑污水的流量、水质、废水排放标准以及环保要求等因素，从而确定实在的处理本领和设备规格，确保设备能够充分实际需要。

设备安装正确安装回转式格栅除污机对设备的正常运行至关紧要。

安装时需要注意以下几点：1.安装场地应当符合安全、卫生、环保要求，且具有良好的通风、照明和排水条件。

2.设备安装前应认真阅读设备说明书，确保设备组装正确，各零部件齐全。

3.设备安装时需要认真检查各紧固件是否松动，各零部件是否有损坏。

4.安装时应将设备放置在水平地面上，并妥当安装固定螺栓。

连接管道连接管道是回转式格栅除污机的关键部分之一，安装过程需要注意以下几点：1.管道连接前，要先清理管道和法兰，以确保无异物和杂质影响流量。

2.排污管道的位置须留有确定的余量，便利后期的检查和维护。

3.管道连接需要保持确定的坡度，以便利排放污水。

同时，需要进行密封处理，以避开漏水。

维护事项定期维护回转式格栅除污机的定期维护工作包括清理固体物、更换油封和轴承以及检查各个配件是否正常。

定期维护可以延长设备的使用寿命，保证设备的性能和稳定性。

清理固体物回转式格栅除污机在工作过程中，会不断收集污水中的固体颗粒物，需要定期清理。

清理工作时需要注意以下几点：1.清理前，需要先断开电源，并进行安全措施。

2.清理间隔时间一般为1个月，实在时间依据处理水量和水质而定。

3.清理时，需先打开设备的良、恶泵，将固体物拨至恶泵所在位置，然后再进行清理。

4.清理完毕后，需要对设备及周边进行清洁，防止二次污染。

更换油封和轴承回转式格栅除污机的油封和轴承需要定期更换，以保证设备的正常运行。

更换过程需要注意以下几点：1.更换油封和轴承前，需要先断开电源，并进行安全措施。

污水处理站粗、细机械格栅安装工艺及方法
1、安装程序
基础验收→基础放线→机械格栅安装→找正、找平→组装固定就位→二次找正→试运行
2、安装施工要点
(1)基础验收应按照设计图纸、结合机械格栅的外形尺寸进行检查验收，重点检查渠道的几何尺寸、侧壁垂直度、渠道底部的标高及水平度。

格栅安装的平面位置偏差应小于±20mm，标高偏差不大于±20mm，二侧槽的平行度偏差不大于±20mm。

(2)基础放线：按照设备平面位置图放线，在渠道侧壁标注机械格栅安装角度线，并运用三角函数进行校验。

(3)设立工具，将机械格栅整体吊入渠道内，结合机械格栅的底部、上部及角度线找正固定格栅。

(4)传动装置安装时，应调整传动轴及传动轮的平行度及同轴度偏差范围之内，并调整传动链的松紧度，防止单机试车时，格栅跑偏或脱轨。

(5)钢丝绳牵引粗格栅除污机格栅框与渠侧壁之间用基础螺栓固定，在格栅底部与渠底、以及两侧导轨或格栅支承架与渠侧壁之间均用二次灌浆封实。

(6)阶梯式细格栅除污机，栅渣螺旋输送压实机应与细格栅配合确定进料口位置和安装高度，其总长度可根据设计图调整，该机排水管就近接至格栅槽。

排渣喇叭口可加工成上方下圆形状，再根据安装现场情况与输送机连接。

(7)检验和调试
①设备安装完毕后，在无水条件下，空载运行2小时，应传动平稳，无卡位、突跳现象，过载保护装置动作灵敏可靠。

②测量电机电流不超过额定值，三相电流平衡，所有轴承及电机温度正常。

③进行现场负载试验，在最大设计水位条件下，检验除污效果，耙上的垃圾应无回落井内现象。
