电主轴各个部件的功能特点详情

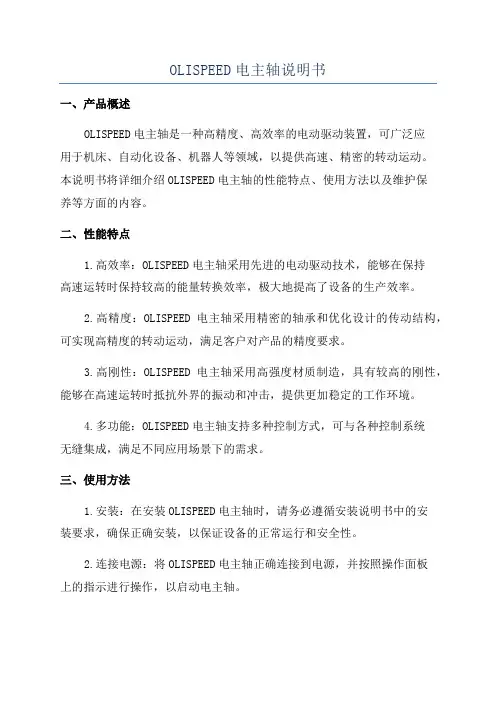

OLISPEED电主轴说明书一、产品概述OLISPEED电主轴是一种高精度、高效率的电动驱动装置，可广泛应用于机床、自动化设备、机器人等领域，以提供高速、精密的转动运动。

本说明书将详细介绍OLISPEED电主轴的性能特点、使用方法以及维护保养等方面的内容。

二、性能特点1.高效率：OLISPEED电主轴采用先进的电动驱动技术，能够在保持高速运转时保持较高的能量转换效率，极大地提高了设备的生产效率。

2.高精度：OLISPEED电主轴采用精密的轴承和优化设计的传动结构，可实现高精度的转动运动，满足客户对产品的精度要求。

3.高刚性：OLISPEED电主轴采用高强度材质制造，具有较高的刚性，能够在高速运转时抵抗外界的振动和冲击，提供更加稳定的工作环境。

4.多功能：OLISPEED电主轴支持多种控制方式，可与各种控制系统无缝集成，满足不同应用场景下的需求。

三、使用方法1.安装：在安装OLISPEED电主轴时，请务必遵循安装说明书中的安装要求，确保正确安装，以保证设备的正常运行和安全性。

2.连接电源：将OLISPEED电主轴正确连接到电源，并按照操作面板上的指示进行操作，以启动电主轴。

3.控制方式选择：根据具体应用需求，选择适合的控制模式，可以通过设备上的操作键或者与控制系统相连的接口进行设置。

4.参数调整：根据具体工作要求，调整OLISPEED电主轴的参数，包括速度、加减速度、转子惯量等，以达到最佳工作效果。

5.维护保养：定期检查OLISPEED电主轴的运行状态和保养维护，包括轴承润滑、冷却系统的清洁和散热器的清理等，确保设备的长期稳定运行。

四、维护保养1.轴承润滑：定期检查轴承的润滑情况，根据运行时间和工况要求进行轴承润滑，可采用润滑脂或者润滑油进行润滑。

2.冷却系统清洁：定期检查冷却系统，清洗冷却器和冷却管路，以确保冷却效果和散热性能。

3.散热器清理：定期清理散热器上的灰尘和污垢，保持散热器的散热效果，以确保设备的长期稳定运行。

电主轴的工作原理电主轴是机床上的一种重要装置，用于加工工件时进行高速旋转，通常被用于车床、铣床、钻床等机床中。

电主轴可以提高工作效率和加工精度，是现代机械制造中不可或缺的一部分。

本文将从电主轴的工作原理、构成和性能几个方面来详细介绍电主轴的相关知识。

一、工作原理电主轴的工作原理基于电机的旋转运动，利用电机的动力来带动机床上的刀具进行高速旋转。

电主轴的构成主要由电机、轴承、主轴壳体、冷却系统以及传动系统组成。

电机作为电主轴的动力源，通常采用直流电机或交流电机，其带动主轴壳体与主轴进行旋转。

轴承作为主轴的支撑装置，能够承受主轴的径向和轴向负载，使得主轴在高速旋转时不会发生轴承摩擦、振动等毛病。

主轴壳体是电主轴的主要部分之一，可以起到固定轴承、保护主轴和机床的作用。

主轴壳体的材质通常使用优质铸铁或铸钢、铝合金等。

冷却系统主要用来降低电主轴温度，主要包括内冷却和外冷却。

冷却水能在高速旋转时有效的降低电主轴的温度，提高机床的生产效率。

传动系统是电主轴运转的重要部分之一，通常由齿轮传动、同步传动、传动带传动等几种。

齿轮传动是一种传动方式，其结构简单、可靠性高、传动精度高，因此在数控机床中最常用。

同步传动是电主轴开发较晚的传动方式，优点是转矩大、效率高、振动小，但同时成本也高；传动带传动则是将电主轴带转附加在主动装置（如变速器）上，结构简单、精度较高。

二、电主轴的构成电主轴主要由电机、轴承、主轴壳体、传动装置、冷却系统、电气控制系统等几部分组成，其中电机是电主轴的最核心部分，它利用电能将机床切削刀具旋转起来。

电机通常使用交流电机或直流电机。

其中交流电机由于功率较小，多用于中小型加工机床的电主轴上；而直流电机由于功率较大、可调速范围广，通常用于大型加工机床上。

轴承是电主轴的支撑部分，它承受主轴的重量和旋转产生的离心力，是保证电主轴稳定运转的重要部分。

轴承的动力性能与材料决定了电主轴的运转速度和加工精度。

为保证电主轴低温低振动的运转状态，轴承数量通常有两个以上。

电主轴结构
电主轴结构是电机的核心部分，是电机运行及传动性能的重要组成部分。

电主轴结构包括两个基本部分：一是内部的内芯，二是外部的壳体。

内芯通常由钢材制成，它是电机中电磁感应特性强的核心部件，其中包含有特殊的绕组，能够将电能转换成机械能。

外壳就是容纳内芯的外壳，外壳包括机壳、绝缘层和触发器。

内芯穿出机壳外，两侧支撑独立绝缘层，上面支撑启动器装置，它们可以控制启动和停止电机，从而控制电机的传动性能。

内芯由轴中央的绕线片、轴芯、启动片、空载转子构成。

绕线片是核心组成部件，它将电能转换成机械能。

轴芯的作用是连接绕线片和轴承，启动片的作用是控制电机的启动和停止，从而控制电机的传动性能。

空载转子的作用是调节电流，确保电机的平衡运行。

在电机的外壳中，还安装有波纹管、电缆、接线端子等部件，电缆是将电机连接电源的桥梁，波纹管能够对电机进行润滑，接线端子用来接收导线，方便对电机进行驱动控制。

总之，电主轴结构是电机运动特性及传动性能的核心部分，考虑到电机的使用要求，电机的支承、散热、润滑、控制等多方面的要求，电主轴的设计既要考虑质量和效率，也要考虑精度和可靠性。

高速电主轴的内部结构说明高速主轴单元主要有高速电主轴，气动主轴和水动主轴。

其中高速电主轴最为常见，高速电主轴单元是高速加工机场中最为关键的部件之一。

目前大多数电主轴结构都是把加工主轴与电机转轴做成一体，以实现零传动。

同时电机外壳带有冷却系统，高速电主轴主要有带冷却系统的壳体，定子、转子、轴承等部分组成，工作时通过改变电流的频率来实现增减速度。

由于高速电主轴要实现高速运转，以下几个零部件质量直接影响着高速电主轴的性能。

（1）转轴是高速电主轴的主要回转体。

他的制造精度直接影响电主轴的最终精度。

成品转轴的形位公差尺寸精度要求很高，转轴高速运转时，由偏心质量引起震动，严重影响其动态性能，必须对转轴进行严格动平衡测试。

部分安装在转轴上的零件也应随转轴一起进行动平衡测试。

（2）高速电主轴的核心支撑部件是高速精密轴承。

因为电主轴的最高转速取决于轴承的功能、大小、布置和润滑方法，所以这种轴承必须具有高速性能好、动负荷承载能力高、润滑性能好、发热量小等优点。

近年来，相继开发了动静压轴承、陶瓷轴承、磁浮轴承。

动静压轴承具有很高的刚度和阻尼，能大幅度提高加工效率、加工质量、延长寿命，降低加工成本；而且这种寿命为半无限长。

磁浮主轴的高速性能好、精度高、容易实现诊断和在线监控。

但这种主轴由于电磁测控系统复杂，价格十分昂贵，而且长期居高不下，至今未能得到广泛应用。

目前市场上应用最广泛的就是陶瓷轴承，一般的角接触陶瓷轴承内外圈都是钢圈，滚动体是陶瓷材料。

陶瓷具有密度小，刚度好，热膨胀系数小等优点。

而且在理论计算和接触疲劳试验和压碎试验表明，混合式陶瓷轴承首先失效的是钢圈而不是陶瓷球。

由于前面三种轴承理论寿命均为无穷大，特别是磁悬浮轴承还具有自动调节偏心等优点，在未来超高速机床市场上，随着技术的发展，磁悬浮轴承应是发展方向。

而在一般的高速加工机床中，混合式陶瓷轴承或纯陶瓷轴承也将具有广泛的使用场合。

（3）润滑系统采用良好的润滑系统对高速电主轴性能有着重要的影响。

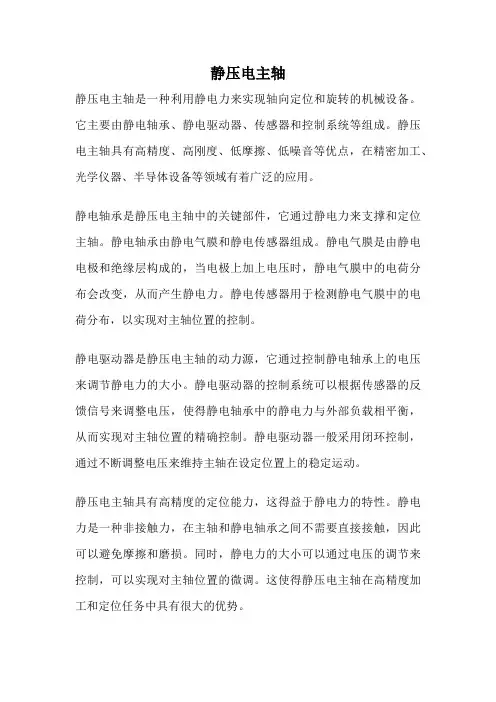

静压电主轴静压电主轴是一种利用静电力来实现轴向定位和旋转的机械设备。

它主要由静电轴承、静电驱动器、传感器和控制系统等组成。

静压电主轴具有高精度、高刚度、低摩擦、低噪音等优点，在精密加工、光学仪器、半导体设备等领域有着广泛的应用。

静电轴承是静压电主轴中的关键部件，它通过静电力来支撑和定位主轴。

静电轴承由静电气膜和静电传感器组成。

静电气膜是由静电电极和绝缘层构成的，当电极上加上电压时，静电气膜中的电荷分布会改变，从而产生静电力。

静电传感器用于检测静电气膜中的电荷分布，以实现对主轴位置的控制。

静电驱动器是静压电主轴的动力源，它通过控制静电轴承上的电压来调节静电力的大小。

静电驱动器的控制系统可以根据传感器的反馈信号来调整电压，使得静电轴承中的静电力与外部负载相平衡，从而实现对主轴位置的精确控制。

静电驱动器一般采用闭环控制，通过不断调整电压来维持主轴在设定位置上的稳定运动。

静压电主轴具有高精度的定位能力，这得益于静电力的特性。

静电力是一种非接触力，在主轴和静电轴承之间不需要直接接触，因此可以避免摩擦和磨损。

同时，静电力的大小可以通过电压的调节来控制，可以实现对主轴位置的微调。

这使得静压电主轴在高精度加工和定位任务中具有很大的优势。

静压电主轴的应用非常广泛。

在精密加工领域，静压电主轴可用于精密磨削、车削、铣削等加工过程中，以实现高精度的加工效果。

在光学仪器领域，静压电主轴可用于光学分子束平台、光纤拉伸机等设备中，以实现对光学元件的精确定位。

在半导体设备领域，静压电主轴可用于半导体切割机、半导体封装机等设备中，以实现对半导体芯片的精确操作。

静压电主轴是一种利用静电力来实现轴向定位和旋转的机械设备。

它通过静电轴承和静电驱动器的配合，实现对主轴位置的高精度控制。

静压电主轴具有高精度、高刚度、低摩擦、低噪音等优点，在精密加工、光学仪器、半导体设备等领域有着广泛的应用前景。

随着技术的不断发展，静压电主轴将会在更多领域中发挥重要作用，为工业生产和科学研究提供更多可能性。

电主轴结构组成与各功能介绍电主轴是在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术，它与直线电机技术、高速刀具技术一起，将会把高速加工推向一个新时代。

电主轴包括电主轴本身及其附件，包括高速轴承技术、高速电机技术、润滑、冷却装置、内置脉冲编码器、自动换刀装置、高频变频装置等。

电动机的转子直接作为机床的主轴，主轴单元的壳体就是电动机机座，并且配合其他零部件，实现电动机与机床主轴的一体化。

高速轴承技术：其通常采用复合陶瓷轴承，耐磨耐热，寿命是传统轴承的几倍;有时也采用电磁悬浮轴承或静压轴承，内外圈不接触，理论上寿命无限。

高速电机技术：电主轴是电动机与主轴融合在一起的产物，电动机的转子即为主轴的旋转部分，理论上可以把其看作一台高速电动机。

关键技术是高速度下的动平衡;润滑：电主轴的润滑一般采用定时定量油气润滑;也可以采用脂润滑，但相应的速度要打折扣。

所谓定时，就是每隔一定的时间间隔注一次油。

所谓定量，就是通过一个叫定量阀的器件，精确地控制每次润滑油的油量。

而油气润滑，指的是润滑油在压缩空气的携带下，被吹入陶瓷轴承。

油量控制很重要，太少，起不到润滑作用;太多，在轴承高速旋转时会因油的阻力而发热。

冷却装置：为了尽快给高速运行的主轴散热，通常对其外壁通以循环冷却剂，冷却装置的作用是保持冷却剂的温度。

内置脉冲编码器：为了实现自动换刀以及刚性攻螺纹，主轴内置一脉冲编码器，以实现准确的相角控制以及与进给的配合。

自动换刀装置：为了应用于加工中心，配备了自动换刀装置，包括碟形簧、拉刀油缸等。

高速刀具的装卡方式：广为熟悉的BT、ISO刀具，已被实践证明不适合于高速加工。

这种情况下出现了HSK、SKI等高速刀具。

高频变频装置：要实现主轴每分钟几万甚至十几万转的转速，必须用一高频变频装置来驱动其内置高速电动机，变频器的输出频率必须达到上千或几千赫兹。

电主轴的工作原理电主轴是一种使用电能驱动的设备，其工作原理是通过电流产生的电磁力使其旋转，从而实现对工件的加工。

下面将详细介绍电主轴的工作原理。

电主轴由电机、电枢和主轴等部分组成。

电机是电主轴的动力源，它通过电源供电，并将电能转化为机械能。

通常情况下，电机采用直流电机或异步电机，其中直流电机根据不同的激励方式可分为直流制动电机、直流调速电机和直流无刷电机等。

在电主轴的工作中，电流首先通过电枢。

电枢是电主轴的旋转部分，它位于主轴内部，负责传递电流和转动能量。

电枢通常由电磁线圈和磁铁组成。

当电流通过电磁线圈时，会在电磁线圈周围产生磁场，同时与主轴内的磁铁相互作用，从而使电枢旋转。

电主轴的转动能量源于电流通过电磁线圈时产生的电磁力。

电流通过电磁线圈产生的磁场会与主轴内的磁铁相互作用，这种作用力会导致电枢旋转。

电磁力的大小与电流大小以及电磁线圈与磁铁的距离有关。

通常情况下，为了提高电主轴的转动能力，可以增大电流或减小电磁线圈与磁铁的距离。

除了电磁力，电枢还需要克服一些摩擦力和惯性力等外力，这些外力对电主轴的转动产生一定的影响。

为了减小这些外力对电主轴转动的影响，可以采取一些措施，如使用优质的轴承、减小电枢和主轴之间的间隙等。

电枢与主轴之间的转动传递通过轴承完成。

轴承不仅起到支撑和定位的作用，还可以减小因电枢与主轴之间的直接接触而产生的摩擦力。

通常情况下，电主轴采用高精度的精密轴承，以确保电主轴的稳定性和精度。

总结起来，电主轴的工作原理是通过电流通过电磁线圈产生的电磁力，使电枢与主轴产生相互作用，从而实现电主轴的转动。

电枢通过轴承与主轴相连，并通过电机的供电使电枢旋转。

电主轴的精度和稳定性取决于电磁力的大小以及电枢与主轴之间的间隙和摩擦力等因素。

电主轴的应用非常广泛，特别适用于需要高速、高精度加工的领域，如数控机床、电子设备制造等。

电主轴的工作原理具有简单、高效、可控性强等特点，因此在现代工业生产中得到了广泛的应用和发展。

电主轴的基本构成电主轴是电机中的一个重要组成部分，它承担着传递电机功率和旋转运动的功能。

电主轴的基本构成包括电机、轴承、驱动装置和传动装置。

电机是电主轴的核心部件。

电机可以分为直流电机和交流电机两种类型。

直流电机通过直流电源供电，产生恒定的转速和转矩；交流电机则通过交流电源供电，具有转速可调和转矩可变的特点。

电机的选型应根据实际应用需求来确定，包括所需功率、转速范围、工作环境等因素。

轴承是电主轴中起支撑和定位作用的部件。

轴承的选择应考虑电主轴的工作负荷、转速和精度要求等因素。

常见的轴承类型有滚动轴承和滑动轴承。

滚动轴承由滚珠或滚子构成，具有较高的刚度和精度，适用于高速和高精度的场合；滑动轴承利用润滑油膜来减少摩擦，适用于低速和大负荷的场合。

驱动装置是电主轴实现转动的关键组成部分。

常见的驱动装置有电机、减速器和传感器。

电机通过电源供电，产生转矩驱动轴承和传动装置旋转；减速器通过降低电机转速来提高电主轴的扭矩输出；传感器用于检测电主轴的转速、位置和负荷等参数，实现对电主轴的控制和监测。

传动装置是电主轴将电机功率传递到工作部件的重要连接部件。

常见的传动装置有皮带传动、齿轮传动和蜗杆传动等。

皮带传动通过带动轮来实现功率传递，具有噪声低和传动比可调的优点；齿轮传动通过齿轮啮合来实现功率传递，具有传动效率高和传动精度高的特点；蜗杆传动由蜗杆和蜗轮组成，适用于大扭矩和低速传动。

除了以上基本构成部分，电主轴还需要考虑附件和冷却系统等辅助装置。

附件包括装夹装置、刀具和夹具等，用于固定工件和刀具，实现加工操作；冷却系统用于降低电主轴的工作温度，提高工作效率和寿命。

电主轴的基本构成包括电机、轴承、驱动装置和传动装置等。

电主轴的设计应根据实际需求来确定各个部件的参数和类型，以实现电主轴的高效、稳定和可靠工作。

在应用中还需要考虑附件和冷却系统等辅助装置，以满足特定的加工要求和工作环境。

只有合理选择和配置电主轴的各个组成部分，才能实现电主轴的良好性能和工作效果。

第二章电主轴典型结构分析要想做好电主轴的应用选型，首先，必须知道电主轴的类型和功能，其次，才是如何为机床选用电主轴。

1.1 电主轴的分类电主轴是现代大多数高速机床必不可少的动力源之一，电主轴的运动速度和精度是直接决定加工质量和生产效率的重要因素。

一般来说，不同的依据，就有不同的分类方法。

比如说，根据轴承类型，可分为滚动轴承电主轴（角接触球轴承电主轴）、液体轴承电主轴（动静压电主轴）、气体轴承电主轴和磁悬浮轴承电主轴；根据电机类型，可分为异步型电主轴和永磁同步型电主轴。

还有许多分类方法，我们就不一一叙述。

本文只介绍按照应用来进行分类，这种分类方法也是现在很多厂家正在生产和使用的一种方法，主要分为磨削用电主轴、钻铣用电主轴、车削用电主轴、加工中心用电主轴、木工用电主轴、特殊加工电主轴和试验机用电主轴等等。

常见的电主轴如图2-1所示。

1电主轴磨削用电主轴钻铣用电主轴车削用电主轴加工中心用电主轴木工用电主轴特殊加工电主轴试验机用电主轴当然，还有一些特殊的电主轴，并非在此分类之中，但依然值得我们去好好去探究。

图2.1 各种类型的电主轴1.1.1磨削用电主轴磨削用电主轴，是电主轴中转速、精度相对较高、振动相对较小的电主轴，是磨床上的重要部件，可分为内圆磨削、外圆磨削、平面磨削和专用磨削，广泛应用于内圆、外圆、拉力、螺纹、小孔、端面等磨削加工。

早期的磨削用电主轴因为性能的限制只能用于轴承行业，随着国内机械行业的发展，加工难度也在不1断地提高，对电主轴性能的要求也越来越严格。

为了满足工业性需求，磨削用电主轴的应用范围在不断的拓宽，从早期的轴承磨削加工到汽车零件磨削加工、机床导轨的磨削加工、丝杠磨削加工、玻璃透镜磨削加工等，随着加工行业的持续发展，磨削加工正向着高速、强力磨削方向发展，将会对磨削用电主轴提出更高、更苛刻的要求。

虽然我国电主轴行业的发展很迅速，但是与国外的磨削用电主轴相比还是存在很大差距的。

下表是国内外低速、中速、高速磨削用电主轴部分参数的对比，其中国外电主轴以NSK为代表，国内则选择某些电主轴生产厂家为代表。
