非线性元件伏安特性预习报告

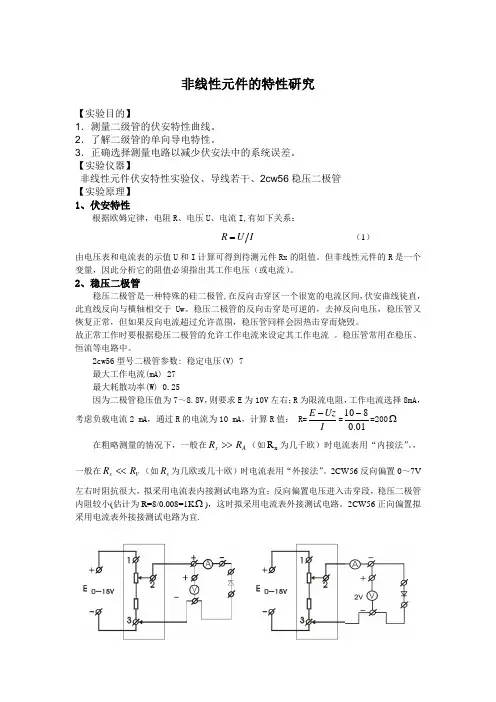

非线性元件的特性研究【实验目的】1．测量二级管的伏安特性曲线。

2．了解二级管的单向导电特性。

3．正确选择测量电路以减少伏安法中的系统误差。

【实验仪器】非线性元件伏安特性实验仪、导线若干、2cw56稳压二极管 【实验原理】 1、伏安特性根据欧姆定律，电阻R 、电压U 、电流I,有如下关系：R U I = （1）由电压表和电流表的示值U 和I 计算可得到待测元件Rx 的阻值。

但非线性元件的R 是一个变量，因此分析它的阻值必须指出其工作电压（或电流）。

2、稳压二极管稳压二极管是一种特殊的硅二极管,在反向击穿区一个很宽的电流区间，伏安曲线徒直，此直线反向与横轴相交于Uw 。

稳压二极管的反向击穿是可逆的，去掉反向电压，稳压管又恢复正常，但如果反向电流超过允许范围，稳压管同样会因热击穿而烧毁。

故正常工作时要根据稳压二极管的允许工作电流来设定其工作电流 。

稳压管常用在稳压、恒流等电路中。

2cw56型号二极管参数: 稳定电压(V) 7最大工作电流(mA) 27最大耗散功率(W) 0.25因为二极管稳压值为7～8.8V ，则要求E 为10V 左右；R 为限流电阻，工作电流选择8mA ，考虑负载电流2 mA ，通过R 的电流为10 mA ，计算R 值： R=I Uz E -=01.0810-=200Ω 在粗略测量的情况下，一般在A x R R >>（如x R 为几千欧）时电流表用“内接法”。

，一般在V x R R <<（如x R 为几欧或几十欧）时电流表用“外接法”。

2CW56反向偏置0～7V 左右时阻抗很大，拟采用电流表内接测试电路为宜；反向偏置电压进入击穿段，稳压二极管内阻较小(估计为R=8/0.008=1K Ω)，这时拟采用电流表外接测试电路。

2CW56正向偏置拟采用电流表外接接测试电路为宜.【实验步骤】电源电压调至零，按电路图1接线，开始按电流表内接法，将电压表＋端接于电流表＋端；变阻器旋到最大后，慢慢地增加电源电压，记下电压表对应数据。

第1篇一、实验目的1. 掌握电学元件伏安特性的测量方法；2. 学习伏安特性曲线的绘制与分析；3. 了解线性电阻和非线性电阻的伏安特性；4. 熟悉实验器材的使用方法。

二、实验原理电学元件伏安特性是指元件两端电压与通过元件的电流之间的关系。

通过测量电压和电流，可以得到元件的伏安特性曲线，进而分析元件的特性。

1. 线性电阻元件：线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，符合欧姆定律。

其电阻值R为常数，与元件两端的电压U和通过该元件的电流I无关。

2. 非线性电阻元件：非线性电阻元件的伏安特性曲线不是一条通过坐标原点的直线，其电阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻有二极管、白炽灯丝等。

三、实验器材1. 直流稳压电源；2. 万用表；3. 电压表；4. 电流表；5. 线性电阻元件；6. 非线性电阻元件（如二极管）；7. 导线；8. 接线板。

四、实验步骤1. 将实验器材连接成电路，包括直流稳压电源、电压表、电流表、电阻元件和非线性电阻元件。

2. 调节直流稳压电源的输出电压，从低到高逐步增加，记录每个电压值对应的电流值。

3. 根据记录的电压和电流值，绘制伏安特性曲线。

4. 分析伏安特性曲线，确定元件的电阻值、非线性特性等。

五、实验结果与分析1. 线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，斜率等于元件的电阻值。

实验结果显示，线性电阻元件的伏安特性符合欧姆定律。

2. 非线性电阻元件的伏安特性曲线不是一条通过坐标原点的直线。

实验结果显示，非线性电阻元件的电阻值随电压的变化而变化，具有非线性特性。

3. 通过分析伏安特性曲线，可以了解元件的特性，如电阻值、非线性特性等。

六、实验心得1. 在实验过程中，要注意调节直流稳压电源的输出电压，确保电压的准确性。

2. 在记录电压和电流值时，要注意单位的统一，避免出现错误。

3. 在绘制伏安特性曲线时，要注意曲线的平滑性，避免出现明显的误差。

《基础物理实验》实验报告实验：线性和非线性电阻的伏安特性的测量姓名：学号：班级：成绩：合作者：指导教师：日期：2022 年____月____日【注意事项】（在开始实验操作前请仔细阅读以下说明）1．测量时，可调稳压电源的输出电压由0 V缓慢逐渐增加，应时刻注意电压表和电流表的读数，切勿超过规定值。

2．稳压电源输出端切勿碰线短路。

3．测量中，随时注意电流表读数，及时更换电流表量程，勿使仪表超量程。

【预习题】1. 下图分别为纯电阻、白炽灯泡、普通二极管、稳压二极管的伏安特性曲线，请根据伏安特性曲线分析各种电阻有什么特点？答：纯电阻：纯电阻的伏安特性是一条直线，电压与电流成线性关系，电阻数值恒定，为线性电阻。

白炽灯泡：白炽灯泡的伏安特性是关于原点对称的曲线，其斜率由小变大，说明其电阻值由小变到大，白炽灯泡为非线性电阻。

普通二极管：二极管加反向电压时，流过二极管的电流很小，几乎为0，说明电阻非常大，趋于断路；当二极管加正向电压时，刚开始电流变化较小，但电压大于一定值时，电流会随电压的缓慢升高而急剧增大，说明电阻急剧变小，二极管为非线性电阻。

稳压二极管：稳压二极管的正向特性与普通二极管的正向特性相似。

加反向电压时，在某范围内的电压，电流较小；一旦超出一定电压，电流就会突然增加，而稳压二极管上的电压几乎恒定不变。

说明电阻刚开始非常大，随着电压增大，一旦达到一定值时，电阻急剧减小，稳压管为非线性电阻。

2. 电流表内接方式和电流表外接方式分别适用于什么情况？答：电流表内接方式适用于待测电阻值远大于电流表的内阻。

电流表外接方式适用于待测电阻值远小于伏特表的内阻。

【实验目的】1．学习由测量电压、电流求电阻值的方法（伏安法）。

2．通过对二极管伏安特性的测量，了解非线性电学元件的导电特性。

3．学习减少伏安法中系统误差的方法。

【实验仪器】【实验内容与步骤】1．测定线性电阻的伏安特性（1）确定采用外接（内接、外接）法测伏安特性，并按图接线。

第1篇一、实验概述伏安特性实验是电学基础实验之一，旨在通过测量电学元件在电压与电流作用下的关系，绘制出伏安特性曲线，从而分析元件的电阻特性。

本实验采用逐点测试法，对线性电阻、非线性电阻元件的伏安特性进行了测量和绘制。

二、实验目的1. 理解伏安特性曲线的概念，掌握伏安特性曲线的绘制方法。

2. 通过实验验证欧姆定律，了解电阻元件的伏安特性。

3. 分析非线性电阻元件的特性，掌握其应用领域。

三、实验原理1. 伏安特性曲线：在电阻元件两端施加电压，通过电阻元件的电流与电压之间的关系称为伏安特性曲线。

根据伏安特性的不同，电阻元件分为线性电阻和非线性电阻。

2. 线性电阻：线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，斜率代表电阻值。

其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关。

3. 非线性电阻：非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

四、实验步骤1. 准备实验仪器：直流稳压电源、直流电压表、直流电流表、电阻元件、导线等。

2. 连接实验电路：将电阻元件与直流稳压电源、直流电压表、直流电流表连接成闭合回路。

3. 测量电压与电流：逐步调节直流稳压电源的输出电压，记录对应的电流值。

4. 绘制伏安特性曲线：以电压为横坐标，电流为纵坐标，将实验数据绘制成曲线。

五、实验结果与分析1. 线性电阻伏安特性曲线：实验结果表明，线性电阻元件的伏安特性曲线是一条通过坐标原点的直线。

斜率代表电阻值，与实验理论相符。

2. 非线性电阻伏安特性曲线：实验结果表明，非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线。

在低电压下，电阻值较小，随着电压的增大，电阻值逐渐增大，直至趋于饱和。

这与实验理论相符。

3. 伏安特性曲线的应用：通过伏安特性曲线，可以分析电阻元件在不同电压下的电阻值，从而了解电阻元件的电阻特性。

在工程实践中，伏安特性曲线对于设计电路、选择电阻元件具有重要意义。
