实验七线性电阻和非线性电阻的伏安特性曲线
电阻是电学中常用的物理量。利用欧姆定律求导体电阻的方法称为伏安法，它是测量电阻的基本方法之一。
为了研究材料的导电性，通常作出其伏安特性曲线，了解它的电压与电流的关系。伏安特性曲线是直线的元件称为线性元件，伏安特性曲线不是直线的元件称为非线性元件。这两种元件的电阻都可用伏安法测量。但由于测量时电表被引入测量线路，电表内阻必然会影响测量结果，因而应考虑对测量结果进行必要的修正，以减少系统误差。
【实验目的】
1．通过对线性电阻伏安特性的测量，学习正确选择和使用伏安法测电阻的两种线路。
2．通过对二极管伏安特性的测量，了解非线性电学元件的导电特性。
3．习按电路图正确地接线，掌握限流电路和分压电路的主要特点。
4．学会用作图法处理实验数据。
【实验仪器】
欧姆定律实验盒直流稳压电源滑线变阻器（2个）单刀开关数字电流表
数字电压表保护电阻
【实验原理】
当一个元件两端加上电压，元件内有电流通过时，电压与电流之比称为该元件的电阻。若一个元件两端的电压与通过它的电流成比例，则伏安特性曲线为一条直线，这类元件称为线性元件。若元件两端的电压与通过它的电流不成比例，则伏安特性曲线不再是直线，而是一条曲线，这类元件称为非线性元件。
一般金属导体的电阻是线性电阻，它与外加电压的大小和方向无关，其伏安特性是一条直线（见图1），从图上看出，直线通过一、三象限。它表明，当调换电阻两端电压的极性时，电流也换向，而电阻始终为一定值，等于直线斜率的倒数R =V/I。
常用的半导体二极管是非线性电阻，其电阻值不仅与外加电压的大小有关，而且还与方向有关。为了了解半导体二极管的导电特性，下面对它的结构和电学性能作一简单介绍。
图1 线性电阻的伏安特性图2 半导体二极管的p-n结和表示符号半导体二极管又叫晶体二极管。半导体的导电性能介于导体和绝缘体之间。如果在纯净的半导体中适当地掺入极微量的杂质，则半导体的导电能力就会有上百万倍的增加。加到半导体中的杂质可分成两种类型：一种杂质加到半导体中去后，在半导体中会产生许多带负电的电子，这种半导体叫电子型半导体（也叫N型半导体）；另一种杂质加到半导体中会产生许多缺少电
子的空穴（空位），这种半导体叫空穴型半导体（也叫P 型半导体）。
半导体二极管是由两种具有不同导电性能的N 型半导体和P 型半导体结合形成的p-n 结所构成的。它有正、负两个电极，正极由p 型半导体引出，负极由n 型半导体引出，如图2（a ）所示。p-n 结具有单向导电的特性，常用图2（b ）所示的符号表示。
关于p-n 结的形成和导电性能可作如下解释。
如图3（a ）所示，由于p 区中空穴的浓度比n 区大，空穴便由p 区向n 区扩散；同样，由于n 区的电子浓度比p n 区向p 区扩散。随着扩散的进行，p ；n 表示）。结果在p 型与n 型半导体交界的两侧附近，形成了带正、负电的薄层区，称为p-n 结。这个带电薄层内的正、负电荷产生了一个电场，其方向恰好与载流子（电子、空穴）扩散运动的方向相反，使载流子的扩散受到内电场的阻力作用，所以这个带电薄层又称为阻挡层。当扩散作用与内电场作用相等时，p 区的空穴和n 区的电子不再减少，阻挡层也不再增加，达到动态平衡，这时二极管中没有电流。
内电场方向 内电场方向 内电场方向 扩散运动方向 外电场方向 外电场方向
正向电流(较大) 反向电流(很小) (a) (b) (c)
图3 p-n 结的形成和单向导电特性
如图3（b ）所示，当p-n 结加上正向电压（p 区接正，n 区接负）时，外电场与内电场方向相反，因而削弱了内电场，使阻挡层变薄。这样，载流子就能顺利地通过p-n 结，形成比较大的电流。所以，p-n 结在正向导电时电阻很小。
如图3（c ）所示，当p-n 结加上反向电压（p 区接负，n 区接正）时，外加电场与内电场p-n
结，形成很小的反向电流。所以p-n 半导体二极管的正、反向特性曲线如图四 所示。从图上看出，电流和电压不是线性关系， 各点的电阻都不相同。凡具有这种性质的电阻，
就称为非线性电阻。
二极管的伏安特性是非线性的，如图4所示。 第一象限的曲线为正向伏安特性曲线，第三象限 （伏）
的曲线为反向特性曲线。由曲线可看出，二极管 的电阻值（曲线上每一点的斜率）随U 、I 的变 化在很大的范围内变化（称为动态电阻）。当二极 管加正向电压时，在OA 段正向电流随电压的变化 图4 半导体二极管的伏安特性 缓慢，电阻值较大。在AB 段二极管的电阻值随U 的增加很快变小，电流迅速上升，二极管呈导通状态。若二极管加反向电压，在OC 段，反向电流很小，并几乎不随反向电压的增加而变化。二极管呈截止状态，电阻值很大。当电压继续增加，电流剧增，二极管被击穿，电阻值
趋于零。因此，若要用伏安法较精确的测量二极管的伏安特性曲线，必须正确地选择测量线路。
【伏安法测电阻的线路分析】
欧姆定律是直流电路的基本定律。在电阻R 中通以电流I ，其两端的电压为U ，则有
I
U
R =
用电压表测得U ，用电流表测得I ，即可求出R 。这种方法称为“伏安法”。用伏安法测电阻，通常采用图七所示的两种线路。图5（a ）为电流表的内接法，图5（b ）为电流表的外接法。
(a) 内接法 (b) 外接法
图5 测电阻的线路
但是，由于电表有内阻，无论采用内接法还是外接法，均会给测量带来系统误差。在图七（a ）中，设电流表的内阻为R A ，则 A R IR U U +=
U 为电压表的指示值。若将电压表的指示值作为待测电阻R 两端的电位差，给测量带来的系统误差为
A R
A R R R R
U IR U U U ==-=? 故有
R
R U U A
R R =
? 只有当电流表内阻R A ＜＜ 待测电阻R 时，能使
0→?R
U U
，用内接法测量电阻不会带来明显的系统误差。
同样，在图七(b) 中，设电压表的内阻为R V ，则
V R I I I +=
I 为电流表指示值。若将电流表的指示值I 作为流经电阻R 的电流，给测量带来的系统误差为
V
R
V R R R R I I I I I ==-=? 故有
V
R R R R
I I =
? 只有当电压表内阻远大于待测电阻R 时，能使0→?R
R
I I ，用外接法测量电阻不会带来明显的系统误差。综合上两种情况，可得
当R ＞V A R R 时，用内接法系统误差小。 当R ＜V A R R 时，用外接法系统误差小。
当R=V A R R 时，两种接法可任意选用。
因此，通常只在对电阻值的测量精确度要求不高时，才使用伏安法，并且还要根据电表的内阻R A 、R V 和待测电阻值的大小来合理选择测量线路。
测定元件的伏安特性曲线与测量元件的电阻一样，也存在着用电流表内接还是外接的问题，我们也应根据待测元件电阻的大小，适当地选择电表和接法，减小系统误差，使测出的伏安特性曲线尽可能符合实际。
【分压电路和限流电路】
要测定元件的伏安特性曲线，就要改变加在元件上的电压。利用滑线电阻来改变加在元件上的电压，方法有两种： 1．限流电路
如图6所示，滑线电阻与待测元件串联，改变滑线电阻的阻值，就可以改变待测元件与滑线电阻的分压比，从而达到调节待测元件电压的目的。限流电路的特点：简单、省电、但可调节范围小。
图6
限流电路
E
图7分压电路
2．分压电路
如图7所示，当滑线电阻上有电流流过时，沿滑线电阻上各点的电位逐渐变化，当滑动点P 从A 往B 移动时，PA 两点的电压逐渐升高，从而使待测元件上得到连续变化的电压。
分压电路的特点：调节范围大，电压变化的线性好，但较费电。 3．粗调与细调
实验中会发现只用一个滑线电阻有时很难调节到位。为此，可增加一个阻值较小的滑线电阻作为细调，如图8所示。
E
(a)双分压电路
E
R X
(b)分压+限流电路
图8粗调与细调
【实验内容】
（一）测绘金属电阻的伏安特性曲线
1．按图9接好线路，根据待测电阻选择开关K2接向“1”还是“2”。注意将分压器R1的滑动端调至电压为零的位置，将R2阻值调到最大；电流表和电压表的量限要选择得适当。
2．经教师检查线路后，接通电源，将电源E调到10V，滑线电阻器的滑动头，从零开始逐步增大电压（例如取0.00V, 0.50V, 1.00V,1.50V,…，5.00V）,读出相应的电流值。
3．将电压调为零，改变加在电阻上的电压方向（可将电源电压E正负调换），取电压为0.00V，-0.50V，-1.00V，-1.50V，·····-5.00V，读出相应的电流值。
4．将测得的正、反向电压和相应的电流值填入预先自拟的表格。以电压为横坐标，电流为纵坐标，绘出金属膜电阻的伏安特性曲线（注意：线两侧的数据点应均匀分布）。
5．利用直线的斜率计算电阻阻值。
X
图9测电阻伏安特性电路图
（二）测绘晶体二极管的伏安特性曲线
测量之前，先记录所用晶体管的型号和主要参数（即最大正向电流和最大反向电压），再判别晶体管的正、负极。
1．为了测得晶体二极管的正向特性曲线，可按照图10所示的电路连线。图中R为保护晶体二极管的保护电阻，电压表的量限取2伏左右。经教师检查线路后，接通电源，缓慢地增加电压，例如，取0.00V,0.10V,0.20V,…（在电流变化大的地方，电压间隔应取小一些），读出相应的电流值。最后断开电源。
图10测晶体二极管正向伏安特性的电路图图11测晶体二极管反向伏安特性的电路图
2．为了测得反向特性曲线，可按图11连接电路。将电流表换到200 A档，电压表换到20V或200V的量限，接上电源，逐步改变电压，例如，取0.00V，1.00V，2.00V，…，读出相应的电流值。确认数据无错误和遗漏后，断开电源，拆除线路。
3．以电压为横轴，电流为纵轴，利用测得的正、反向电压和电流的数据，绘出晶体二极
管的伏安特性曲线。
【数据记录及处理】
利用直线的斜率计算电阻阻值
3.测绘二极管的反向伏安特性曲线
把表2、表3中的数据作在一张图上，即为二极管的伏安特性曲线。
【注意事项】
1．测半导体二极管的正向伏安特性时，毫安表读数不得超过二极管允许通过的最大正向电流值。
2．测半导体二极管反向伏安特性时，加在半导体管上的电压不得超过管子允许的最大反向电压。此实验选用的半导体二极管IN4007的最大反向电压比较高，所以半导体二极管所加反向电压比较低时反向电流读数接近零。
实验时，如果违反上述任一条规定，都将会损坏半导体二极管。
3．做50Ω伏安特性实验时，电阻两端的电压不要超过8V，晶体管两端的电压最大为20V 左右，以免烧坏电阻和晶体管。
4．电源不能短路。
5．数字电流表为四挡测量量程，各量程的内阻不同，在做实验时选好量程，尽量不要换量程，各挡的内阻详见其使用说明书。
【思考题】
1．在图八中，开关打向“1”或“2”有何不同？为什么要采用这样的接法？
2．如何作出伏欧特性曲线（V-R曲线）？金属膜电阻和半导体二极管的伏欧特性曲线各具有什么特点？
3．测二极管正向特性，反向特性曲线时，为什么一个用外接，一个用内接？
以下是本小组的实验数据：
数据记录与处理
正向特性曲线
反向特性曲线
线性电阻和非线性电阻的伏安特性曲线 【教学目的】 1、测绘电阻的伏安特性曲线，学会用图线表示实验结果。 2、了解晶体二极管的单向导电特性。 【教学重点】 1、测绘电阻的伏安特性曲线； 2、了解二极管的单向导电特性。 【教学难点】 非线性电阻的导电性质。 【课程讲授】 提问：1.如何测绘伏安特性曲线？ 2.二极管导电有何特点？ 一、实验原理 常用的晶体二极管是非线性电阻，其电阻值不仅与外加电压的大小有关，而且还与方向有关。下面对它的结构和电学性能作一简单介绍。 图1线性电阻的伏安特性图2晶体二极管的p-n结和表示符号晶体二级管又叫半导体二极管。半导体的导电性能介于导体和绝缘体之间。如果在纯净的半导体中适当地掺入极微量的杂质，则半导体的导电能力就会有上百万倍的增加。加到半导体中的杂质可分成两种类型：一种杂质加到半导体中去后，在半导体中会产生许多带负电的电子，这种半导体叫电子型半导体 (也叫n型半导体)；另一种杂质加到半导体中会产生许多缺少电子的空穴(空位)，这种半导体叫空穴型半导体 (也叫p型半导体)。 晶体二极管是由两种具有不同导电性能的n型半导体和p型半导体结合形成的p-n结构成的。它有正、负两个电极，正极由p型半导体引出，负极由n型半导体引出，如图2(a)所示。p-n结具有单向导电的特性，常用图2(b)所示的符号表示。
关于p-n结的形成和导电性能可作如下解释。 图3 p-n结的形成和单向导电特性 如图3(a)所示，由于p区中空穴的浓度比n区大，空穴便由p区向n区扩散；同样，由于n区的电子浓度比p区大，电子便由p区扩散。随着扩散的进行，p区空穴减少，出现 了一层带负电的粒子区(以?表示)；n区的电子减少，出现了一层带正电的粒子区(以⊕表 示)。结果在p型与n型半导体交界面的两侧附近，形成了带正、负电的薄层，称为p-n结。这个带电薄层内的正、负电荷产生了一个电场，其方向恰好与载流子(电子、空穴)扩散运动的方向相反，使载流子的扩散受到内电场的阻力作用，所以这个带电薄层又称为阻挡层。当扩散作用与内电场作用相等时，p区的空穴和n区的电子不再减少，阻挡层也不再增加，达到动态平衡，这时二极管中没有电流。 如图3(b)所示，当p-n结加上正向电压(p区接正，n区接负)时，外电场与内电场方向相反，因而削弱了内电场，使阻挡层变薄。这样，载流子就能顺利地通过p-n结，形成比较大的电流。所以，p-n结在正向导电时电阻很小。 如图3(c)所示，当p-n结加上反向电压(p区接负，n区接正)时，外加电场与内场方向相同，因而加强了内电场的作用，使阻挡层变厚。这样，只有极少数载流子能够通过p-n 结，形成很小的反向电流。所以p-n结的反向电阻很大。 晶体二极管的正、反向特性曲线如图12-4所示。从图上看出，电流和电压不是线性关系，各点的电阻都不相同。凡具有这种性质的电阻，就称为非线性电阻。 图4晶体二极管的伏安特性图5测电阻伏安特性的电路 二、实验仪器 直流稳压电源，万用表（2台），电阻，白炽灯泡，灯座，短接桥和连接导线，实验用九孔插件方板。
实报告 课程名称：电路与模拟电子技术实验指导老师：成绩： 实验名称：基本运算电路设计实验类型：同组学生姓名： 一、实验目的和要求： 实验目的： 1、掌握集成运算放大器组成的比例、加法和积分等基本运算电路的设计。 2、了解集成运算放大器在实际应用中应考虑的一些问题。 实验要求： 1、实现两个信号的反向加法运算 2、用减法器实现两信号的减法运算 3、用积分电路将方波转化为三角波 4、实现同相比例运算（选做） 5、实现积分运算（选做） 二、实验设备： 双运算放大器LM358 三、实验须知： 1．在理想条件下，集成运放参数有哪些特征？ 答：开环电压增益很高，开环电压很高，共模抑制比很高，输入电阻很大，输入电流接近于零，输出电阻接近于零。2．通用型集成运放的输入级电路，为啥均以差分放大电路为基础？ 答：（1）能对差模输入信号放大 （2）对共模输入信号抑制 （3）在电路对称的条件下，差分放大具有很强的抑制零点漂移及抑制噪声与干扰的能力。 3．何谓集成运放的电压传输特性线？根据电压传输特性曲线，可以得到哪些信 息？ 答：运算放大器的电压传输特性是指输出电压和输入电压之比。4．何谓集成运放的输出失调电压？怎么解决输出失调？ 答：失调电压是直流（缓变）电压，会叠 加到交流电压上，使得交流电的零线偏移 （正负电压不对称），但是由于交流电可 以通过“隔直流”电容（又叫耦合电容） 输出，因此任何漂移的直流缓变分量都不 能通过，所以可以使输出的交流信号不受 失调电压的任何影响。 专业： 姓名： 日期： 地点：紫金港东
5．在本实验中，根据输入电路的不同，主要有哪三种输入方式？在实际运用中这三种输入方式都接成何种反馈形式，以实现各种模拟运算？ 答：反相加法运算电路，反相减法运算电路，积分运算电路。都为负反馈形式。 四、实验步骤： 1.实现两个信号的反相加法运算 实验电路： R′= Rl//R2//RF 电阻R'的作用：作为平衡电阻，以消除平均偏置电流及其漂移造成的运算误差 输入信号v s1v s1输出电压v o ，1kHz 0 2.减法器（差分放大电路） 实验电路： R1=R2、R F=R3 输入信号v s1v s1输出电压v o ，1kHz 0 共模抑制比850 3.用积分电路转换方波为三角波 实验电路： 电路中电阻R2的接入是为了抑制由I IO、V IO所造成的积分漂移，从而稳定运放的输出零点。 在t<<τ2（τ2=R2C）的条件下，若v S为常数，则v O与t 将近似成线性关系。 因此，当v S为方波信号并满足T p<<τ2时（T p为方波半个周期时间），则v O将转变
Shiyan 非线性电阻伏安特性的研究与经验公式的建立
实验5-9 非线性电阻伏安特性的研究 与经验公式的建立 （一）教学基本要求 1.了解分压线路、限流线路以及电表刻度盘上的各种符号。 2.了解非线性电阻元件的伏安特性。 3.掌握探索物理规律、建立经验公式的实验思想和实验方法。 4.学会测量未知物理量之间的关系曲线。 5.掌握作图的基本规则，学会用半对数坐标纸作图并学会求斜率和截距。 6.掌握用变量代换法把曲线改直进行线性拟合或通过计算机软件作图用最小二乘法进行曲线拟合。 7.学会通过合理选择接线方式减小电表接入系统误差的方法。 8.学会判断二极管极性的方法。 （二）讲课提纲 1．实验简介 电阻元件的伏安特性曲线（电压～电流曲线）呈直线型的，称为线性电阻；呈曲线型的，称为非线性电阻。常见的典型非线性电阻元件有点亮的白炽灯泡中的钨丝、热敏电阻、光敏电阻、半导体二极管和三极管等。非线性电阻的伏安特性所反映出来的规律，总是与一定的物理过程相联系的。利用电阻元件的非线性特性研制出的各种新型传感器、换能器，在温度、压力、光强等物理量的检测和自动控制方面应用非常广泛。对非线性电阻特性及规律的研究，可以加深对有关物理过程、物理规律及其应用的认识。 实际中许多物理量之间的关系是非线性的关系，为了形象地表示物理量之间的函数关系，寻找物理规律，常常需要测绘各种各样的特性曲线。伏安特性是电学元件最重要的电学之一。实验中选择了两种非线性电阻元件，稳压型二极管和小灯泡，测绘伏安特性曲线，建立电压和电流之间关系的经验公式。通过实验，学习探索物理量间关系、建立定量经验公式的基本方法。 2．实验设计思想和实现方法 （1）测量伏安特性曲线 电学元件的电流和电压之间关系曲线称为伏安特性曲线，不同电学元件的伏安特性曲线不同。电阻的伏安特性曲线――线性，小灯泡的伏安特性曲线――非线性，二极管（正向和反向）的伏安特性曲线――非线性。 测量电阻元件伏安特性曲线的一般方法，在电阻元件上加不同的电压，测量相应的电流。采用电压表和电流表同时测量电压和电流的测量线路有两种接法，电流表内接和电流表外接。为了减小电表接入产生的误差，一般情况，待测对象阻值很大，采用电流表内接；待测对象阻值很小，采用电流表外接。为了消除电表接入误差，可以采用理论修正的方法。
基尔霍夫定律和叠加定理的验证 组长：曹波组员：袁怡潘依林王群梁泽宇郑勋 一、实验目的 通过本次实验验证基尔霍夫电流定律和电压定律加深对“节点电流代数和”及“回路电压代数和”的概念的理解；通过实验验证叠加定理，加深对线性电路中可加性的认识。 二、实验原理 ①基尔霍夫节点电流定律[KCL]：在集总电路中，任何时刻，对任一结点，所有流出结点的支路电流的代数和恒等于0。 ②基尔霍夫回路电压定律[KVL]:在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于0。 ③叠加定理：在线性电阻电路中，某处电压或电流都是电路中各个独立电源单独作用时，在该处分别产生的电压或电流的叠加。 三、实验准备 ①仪器准备 1.0～30V可调直流稳压电源 2.±15V直流稳压电源 3.200mA可调恒流源 4.电阻 5.交直流电压电流表 6.实验电路板 7.导线
②实验电路图设计简图 四、实验步骤及内容 1、启动仪器总电源，连通整个电路，分别用导线给电路中加上直流电压U1=15v，U2=10v。 2、先大致计算好电路中的电流和电压，同时调好各电表量程。 3、依次用直流电压表测出电阻电压U AB、U BE、U ED，并记录好电压表读数。 4、再换用电流表分别测出支路电流I1、I2、I3，并记录好电流读数。 5、然后断开电压U2，用直流电压表测出电阻电压U、BE，用电流表分别测出支路电流I、1并记录好电压表读数。 6、然后断开电压U1，接通电压U2，用直流电压表测出电阻电压U、、BE，用电流表分别测出支路电流I、、1并记录好电压表读数。 7、实验完毕，将各器材整理并收拾好，放回原处。 实验过程辑录 图1 测出U AB= 图2 测出电压U BE=

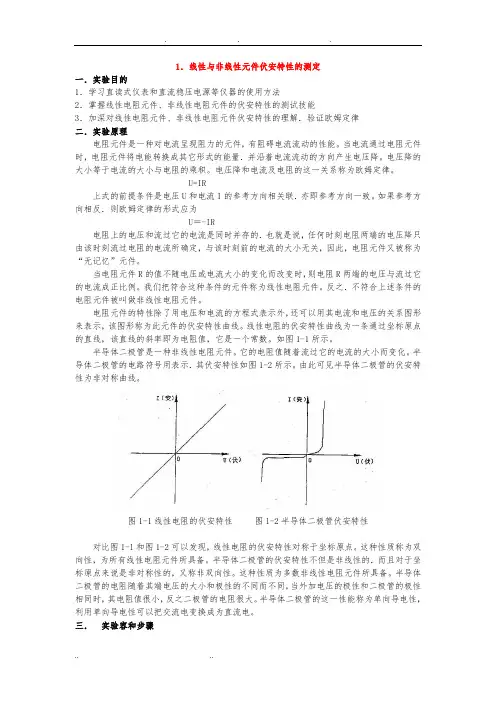

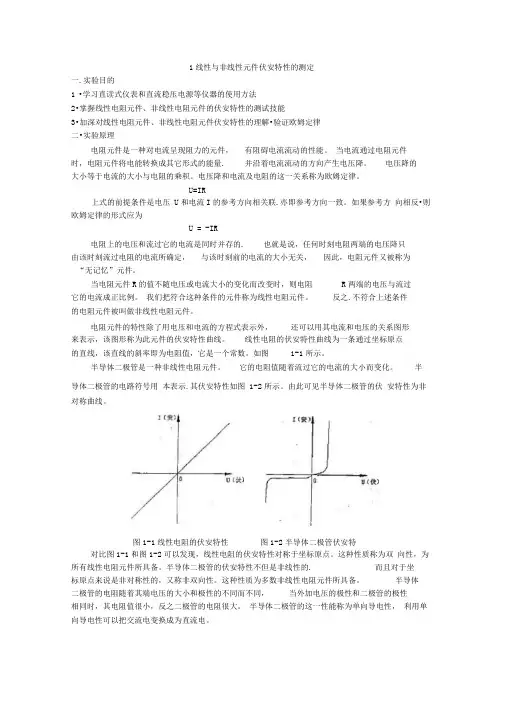

1．线性与非线性元件伏安特性的测定 一．实验目的 1．学习直读式仪表和直流稳压电源等仪器的使用方法 2．掌握线性电阻元件、非线性电阻元件的伏安特性的测试技能 3．加深对线性电阻元件、非线性电阻元件伏安特性的理解．验证欧姆定律 二．实验原理 电阻元件是一种对电流呈现阻力的元件，有阻碍电流流动的性能。当电流通过电阻元件时，电阻元件将电能转换成其它形式的能量．并沿着电流流动的方向产生电压降。电压降的大小等于电流的大小与电阻的乘积。电压降和电流及电阻的这一关系称为欧姆定律。 U=IR 上式的前提条件是电压U和电流I的参考方向相关联．亦即参考方向一致。如果参考方向相反．则欧姆定律的形式应为 U＝-IR 电阻上的电压和流过它的电流是同时并存的．也就是说，任何时刻电阻两端的电压降只由该时刻流过电阻的电流所确定，与该时刻前的电流的大小无关，因此，电阻元件又被称为“无记忆”元件。 当电阻元件R的值不随电压或电流大小的变化而改变时，则电阻R两端的电压与流过它的电流成正比例。我们把符合这种条件的元件称为线性电阻元件。反之．不符合上述条件的电阻元件被叫做非线性电阻元件。 电阻元件的特性除了用电压和电流的方程式表示外，还可以用其电流和电压的关系图形来表示，该图形称为此元件的伏安特性曲线。线性电阻的伏安特性曲线为一条通过坐标原点的直线，该直线的斜率即为电阻值，它是一个常数。如图1-1所示。 半导体二极管是一种非线性电阻元件。它的电阻值随着流过它的电流的大小而变化。半 导体二极管的电路符号用表示．其伏安特性如图1-2所示。由此可见半导体二极管的伏安特性为非对称曲线。
